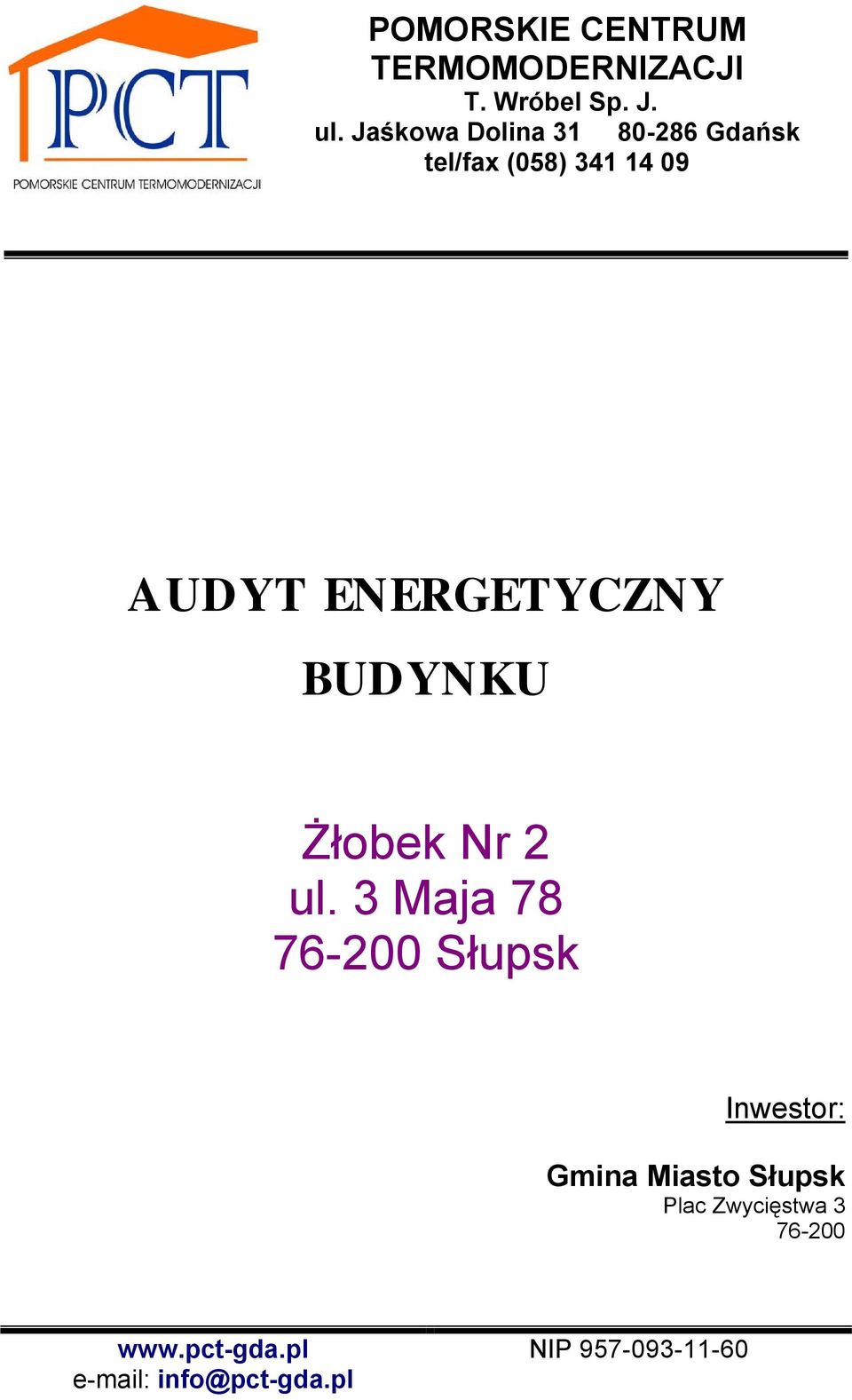

1 POMORSKIE CENTRUM TERMOMODERNIZACJI T. Wróbel Sp. J. ul. Jaśkowa Dolina Gdańsk tel/fax (058) AUDYT ENERGETYCZNY BUDYNKU Żłobek Nr 2 ul. 3 Maja Słupsk Inwestor: Gmina Miasto Słupsk Plac Zwycięstwa info@pct-gda.pl NIP

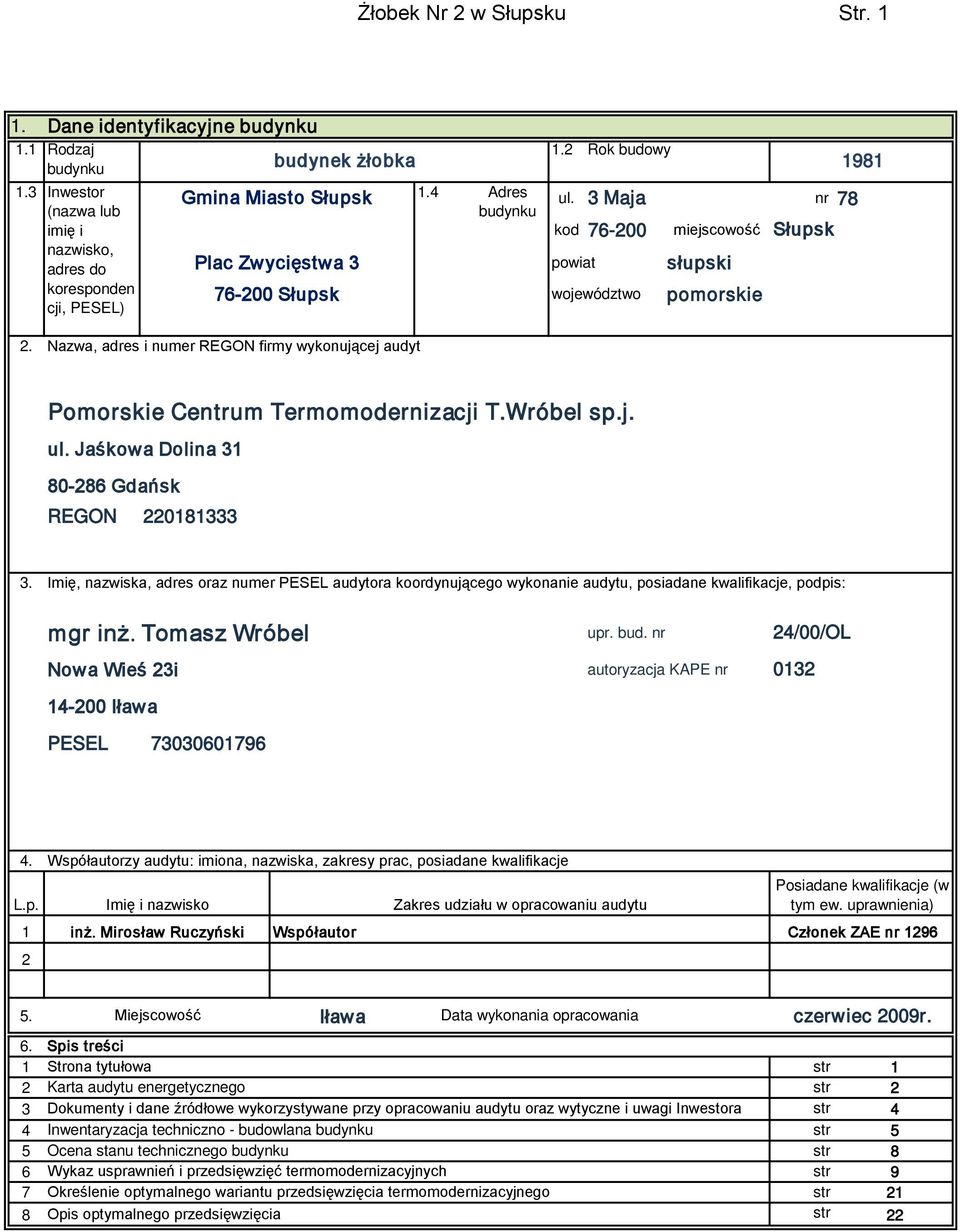

2 Żłobek Nr 2 w Słupsku Str Dane identyfikacyjne budynku 1.1 Rodzaj 1.2 Rok budowy budynku budynek żłobka Inwestor Gmina Miasto Słupsk 1.4 Adres (nazwa lub budynku ul. 3 Maja nr 78 imię i kod miejscowość Słupsk nazwisko, adres do Plac Zwycięstwa 3 powiat słupski koresponden cji, PESEL) Słupsk województwo pomorskie 2. Nazwa, adres i numer REGON firmy wykonującej audyt Pomorskie Centrum Termomodernizacji T.Wróbel sp.j. ul. Jaśkowa Dolina Gdańsk REGON Imię, nazwiska, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. Tomasz Wróbel Nowa Wieś 23i Iława PESEL upr. bud. nr autoryzacja KAPE nr 24/00/OL Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje L.p. 1 2 Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (w tym ew. uprawnienia) inż. Mirosław Ruczyński Współautor Członek ZAE nr Miejscowość Iława Data wykonania opracowania czerwiec 2009r. 6. Spis treści 1 Strona tytułowa str 1 2 Karta audytu energetycznego str 2 3 Dokumenty i dane źródłowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi Inwestora str 4 4 Inwentaryzacja techniczno - budowlana budynku str 5 5 Ocena stanu technicznego budynku str 8 6 Wykaz usprawnień i przedsięwzięć termomodernizacyjnych str 9 7 Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego str 21 8 Opis optymalnego przedsięwzięcia str 22

3 Żłobek Nr 2 w Słupsku Str Karta audytu energetycznego budynku *) 1. Dane ogólne Konstrukcja/technologia budynku Liczba kondygnacji Kubatura części ogrzewanej Powierzchnia netto budynku Powierzchnia użytkowa budynku [m 3 ] [m 2 ] [m 2 ] Tradycyjna 1/ ,8 1008, Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń [m 2 ] 0 Liczba lokali mieszkalnych 1 Liczba osób użytkujących budynek 120 Sposób przygotowania ciepłej wody centralne Rodzaj systemu ogrzewania budynku centralne, pompowe dwururowe Współczynnik kształtu A/V [1/m] 0,695 Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m 2 K)] Stan przed termomodernizacją Stan po termomodernizacji 1. Ściany zewnętrzne 1,32 0,25 2. Dach/stropodach 0,74/0,84 0,20/0,21 3. Strop piwnicy Okna 3,00 1,30 5. Drzwi/bramy 4,50 2,60 6. Inne 3. Sprawności składowe systemu grzewczego 1. Sprawność wytwarzania 0,93 0,93 2. Sprawność przesyłania 0,87 0,96 3. Sprawność regulacji i wykorzystania 0,75 0,93 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerw na ogrzewanie w okresie tygodnia 0,85 0,85 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 0,95 0,95 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) naturalna grawitacyjna okna / kanał went / Sposób doprowadzenia i odprowadzenia powietrza okna / kanał went. 2. nawiewniki 3. Strumień powietrza wentylacyjnego [m 3 /h] Liczba wymian [1/h] 2,0 1,4 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 195,62 94,00 2. Obliczeniowa moc cieplna na przygotowanie cwu [kw] 29,33 29,33 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia 3. sprawności systemu grzewczego i przerw w ogrzewaniu) 1 796,12 841,07 [GJ/rok] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem 4. sprawności systemu grzewczego i przerw w ogrzewaniu) 2 390,09 817,97 [GJ/rok] 5. Obliczeniowe zużycie energii do przygotowania cwu. [GJ/rok] 215,44 123,26 Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i 6. na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych 2 563, obliczeniowych bilansu ciepła [GJ/rok]

4 Żłobek Nr 2 w Słupsku Str. 3 Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku w standardowym 7. sezonie grzewczym bez uwzględnienia sprawności systemu grzewczego i przerw w 494,72 231,66 ogrzewaniu [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku w standardowym 8. sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw w 658,32 225,30 ogrzewaniu [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku w standardowym 9. sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw w 212,38 72,69 ogrzewaniu [kwh/(m 3 rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Cena 1 GJ na ogrzewanie **) [zł] 48,37 48,37 2. Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc ***) [zł] 5273, ,72 3. Opłata za podgrzanie 1 m 3 wody użytkowej **) [zł] 37,44 37,44 4. Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesiąc ***) [zł] 5273, ,72 5. Opłata za ogrzanie 1 m 2 pow. użytkowej miesięcznie [zł] 10,58 3,76 6. Opłata abonamentowa na miesiąc [zł] Inne 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana suma kredytu [zł] Roczne zmniejszenie zapotrzebowania na energię [%] 60,34 Planowane koszty całkowite [zł] Premia termomodernizacyjna [zł] Roczna oszczędność kosztów energii [zł/rok] *) **) ***) - dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku - opłata zmienna związana z dystrybucją i przesyłem jednostki energii - stała opłata miesięczna związana z dystrybucją i przesyłem energii

5 Żłobek Nr 2 w Słupsku Str Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne Inwestora 3.1 Dokumentacja projektowa - Dokumentacja techniczna - - Dokumentacja fotograficzna Inwentaryzacja budowlana 3.2 Data wizji lokalnej - maj 2009 r. 3.3 Osoby udzielające informacji - Urząd Miejski w Słupsku tel./fax. 059 / Wytyczne i uwagi Inwestora Obniżenie kosztów ogrzewania poprzez docieplenie ścian zewnętrznych i stropodachu, wymianę okien (z modernizacją wentylacji) i drzwi zewnetrznych, montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni oraz modernizację instalacji c.o. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie termomodernizacyjnej. 3.5 Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia: Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego Kwota kredytu możliwego do zaciągnięcia przez inwestora zł zł 3.5 Inne dokumenty Ustawa z dnia r. o wspieraniu termomodernizacji i remontów Dz.U. Nr 223, poz Dalej zwana Ustawą termomodernizacyjną. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie" (Dz. U. Nr 75, poz. 690); ostatnia zmiana z dn. 6 listopada 2008 r. Dalej zwane Warunkami Technicznymi. Polska Norma PN-EN-ISO-6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne" Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego". Polska Norma PN-B-01706:1992 Instalacje wodociągowe. Wymagania w projektowaniu. Polska Norma Pn-B-03430:1983 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Program komputerowy AUDYTOR OZC 4.5 PRO. Wydruk OZC dla stanu istniejącego i poszczególnych wariantów. 12. Instrukcja Instytutu Techniki Budowlanej Nr 344/96 Ocieplanie ścian zewnętrznych budynków metodą lekką

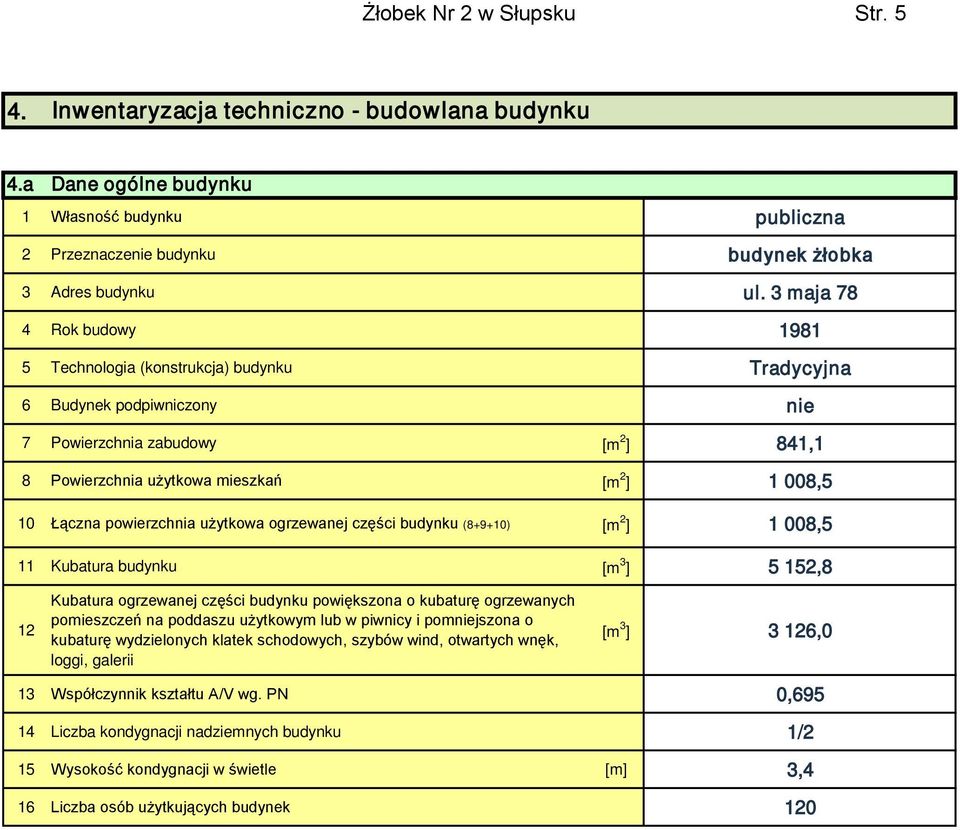

6 Żłobek Nr 2 w Słupsku Str Inwentaryzacja techniczno - budowlana budynku 4.a Dane ogólne budynku 1 Własność budynku publiczna 2 Przeznaczenie budynku budynek żłobka 3 Adres budynku ul. 3 maja 78 4 Rok budowy Technologia (konstrukcja) budynku Tradycyjna 6 Budynek podpiwniczony nie 7 Powierzchnia zabudowy [m 2 ] 841,1 8 Powierzchnia użytkowa mieszkań [m 2 ] 1 008,5 10 Łączna powierzchnia użytkowa ogrzewanej części budynku (8+9+10) [m 2 ] 1 008,5 11 Kubatura budynku [m 3 ] 5 152,8 12 Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych pomieszczeń na poddaszu użytkowym lub w piwnicy i pomniejszona o kubaturę wydzielonych klatek schodowych, szybów wind, otwartych wnęk, loggi, galerii [m 3 ] 3 126,0 13 Współczynnik kształtu A/V wg. PN 0, Liczba kondygnacji nadziemnych budynku 1/2 15 Wysokość kondygnacji w świetle [m] 3,4 16 Liczba osób użytkujących budynek 120

7 Żłobek Nr 2 w Słupsku Str. 6 4.c Opis techniczny podstawowych elementów budynku Ściany zewnętrzne Ściany zewnętrzne murowane z cegły silikatowej drążonej gr. 44 cm, tynkowane obustronnie Dach / stropodach Stropodach wentylowany. Płyty żerańskie gr. 24 cm oparte na ściankach ażurowych. Docieplenie stropodachu stanowi warstwa wełny mineralnej gr. 5 cm. Pokrycie stropodachu z papy asfaltowej na lepiku Stropodach niewentylowany. Płyty żerańskie gr. 24 cm oparte na ścianach nośnych budynku. Docieplenie stropodachu stanowi warstwa żużla gr. 15 cm. Pokrycie stropodachu z papy asfaltowej na lepiku Stropy międzykondygnacyjne Stropy "żerańskie" gr. 24 cm Ściany piwnic Ściany zewnętrzne piwnic betonowe gr. 35 cm. Okna, przegrody szklane i przezroczyste Okna drewniane, podwójnie szklone - w złym stanie technicznym. Wartość współczynnika przenikania ciepła U=3,0 W/(m2*K). Stolarka drzwiowa Drzwi wejściowe stare zniszczone o niskiej szczelności. Wartość współczynnika przenikania ciepła U = 4,5 W/(m2*K). Zestawienie danych dotyczących przegród budowlanych L.p. OPIS Pow. do docieplenia Pow. do obl. strat ciepła U Pow. Okna U okna Pow. drzwi U drzwi [m2] [m2] [W/(m2*K)] [m2] [W/(m2*K)] [m2] [W/(m2*K)] 1 ściana zewnętrzna 1121,8 1121,8 1,32 181,3 3,0 26,6 4,5 2 stropodach wentylowany 573,4 708,5 0,74 3 stropodach niewentylowany 138,5 133,1 0,84

8 Żłobek Nr 2 w Słupsku Str. 7 4.d L.p. Charakterystyka energetyczna budynku Rodzaj danych Dane w stanie istniejącym 1 Zamówiona na moc cieplną na c.o. 125,00 [kw] 2 Zamówiona moc cieplna c.w.u. (q śr ). 10,00 [kw] 3 Zapotrzebowanie na moc cieplną na c.o. 195,62 [kw] 4 Zapotrzebowanie na moc cieplną na c.w.u. 29,33 [kw] 5 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania Q H 1 796,12 [GJ]/rok 6 Wskaźnik sezonowego zapotrzebowania na ciepło = Q H / V 494,72 [kwh / m 2 a] 7 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania Q S 2 390,09 [GJ]/rok 8 Taryfa energetyczna (w cenach brutto) opłata stala (za moc zamówioną i za przesył) miesięcznie 5273,72 [zł / MW] opłata zmienna (za ciepło i za przesył) 48,37 [zł / GJ] opłata abonamentowa miesięcznie - [zł] 4.e L.p. Charakterystyka systemu ogrzewania Rodzaj danych 1 Typ instalacji Dane w stanie istniejącym Ciepło dostarczane z sieci miejskiej poprzez węzeł w piwnicy budynku. Instalacja dwururowa z rozdziałem dolnym. 2 Parametry pracy instalacji 3 Przewody w instalacji 4 Grzejniki 5 Osłonięcie grzejników 6 Zawory termostatyczne 95 / 70 C Przewody pionowe i poziome stalowe. Izolacja przewodów w złym stanie technicznym. Żeliwne typu S-130 oraz Favier Nie Nie η g = 0,93 η e = 0,75 7 Sprawności systemu grzewczego η d = 0,87 η s = 1,00 η tot = 0,61 8 Uwzględnienie przerw na ogrzewanie w okresie tygodnia oraz w ciągu doby w t = 0,85 w d = 0, Liczba dni ogrzewanych / liczba godzin na dobę Modernizacja instalacji po 1984 roku 7 / 24 Nie wykonano 4.f L.p. Charakterystyka instalacji ciepłej wody użytkowej Rodzaj danych Dane w stanie istniejącym 1 Typ instalacji c.w.u. przygotowywana centralnie 2 Piony i ich izolacja Przewody z rur stalowych. Stan przewodów i izolacji dobry. 3 Zbiornika akumulacyjny Nie 4 Zużycie ciepłej wody [m 3 / m-c] 30 4.g L.p. Rodzaj danych 1 Rodzaj instalacji Charakterystyka systemu wentylacji 2 Strumień powietrza went. [m 3 / h] Grawitacyjna Dane w stanie istniejącym 4.h Charakterystyka węzła cieplnego lub kotłowni w budynku Dane w stanie istniejącym OPIS Węzeł nie stanowi własności inwestora. Zamontowana automatyka pogodowa.

9 Żłobek Nr 2 w Słupsku Str Ocena aktualnego stanu technicznego budynku 5.1 Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest zadowalający. Budynek charakteryzuje się wysokim zapotrzebowaniem na ciepło, gdyż przegrody zewnętrzne mają niską izolacyjność termiczną. Stolarka okienna (oryginalna) jest w złym stanie technicznym i wykazuje się niską szczelnością. Elewacja budynku wymaga naprawy. Izolacja termiczana stropodachu nie jest wystarczająca. 5.2 System grzewczy 5.3 System zaopatrzenia w c.w.u. L.p. 1 2 Instalacja wewnętrzna centralnego ogrzewania nie została zmodernizowana - brak jest zaworów regulacyjnych podpionowych oraz zaworów termostatycznych przygrzejnikowych. Izolacja termiczna przewodów w piwnicy w złym stanie technicznym. Zamontowano automatykę pogodową w węźle cieplnym. Wewnętrzna instalacja c.w.u. jest sprawna, dostosowana do potrzeb użytkowników. Nie zakłada się żadnych dodatkowych działań modernizacyjnych instalacji wewnętrznej. Charakterystyka stanu istniejącego Możliwe sposoby poprawy Przegrody zewnętrzne Przegrody zewnętrzne mają zbyt wysokie wartości Przegrody zewnętrzne należy docieplić, zapewniając współczynnika przenikania ciepła U [W / m 2 *K] wymagany obecnie opór cieplny ściana zewnętrzna stropodach wentylowany stropodach niewentylowany U = 1,32 U = 0,74 U = 0,84 ściany strop nad piwnicą dach/strop/stropodach R 4,0 R 2,0 R 4,5 Okna Okna stare charakteryzują się znacznym stopniem zużycia Możliwa jest wymiana starych okien na bardziej szczelne technicznego. Do analizy przyjęto uśredniony współczynnik o współczynniku U nie większym niż podane niżej w przenikania U = 3,0 W / m2*k. zależności od strefy klimatycznej oraz typu okna: I, II, III - okna w ścianie IV, V - okna w ścianie I, II, III - okna w dachu drzwi zewnętrzne wejściowe 1,8 1,7 1,8 2,6 [W / m 2 *K] [W / m 2 *K] [W / m 2 *K] [W / m 2 *K] 3 Wentylacja grawitacyjna Stwierdza się nadmierny strumień powietrza wentylacyjnego Wymiana okien w pomieszczeniach oraz montaż w lokalach nawiewników regulujących strumień powietrza wentylacyjnego oraz montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni 4 Instalacja ciepłej wody użytkowej c.w.u. przygotowywana centralne. Instalacja w dobrym stanie Nie rozpatruje się modernizacji technicznym 5 System grzewczy Instalacja typu tradycyjnego o niskiej sprawności. Montaż zaworów regulacyjnych podpionowych i termostatycznych przygrzejnikowych, uzupełnienie izolacji termicznej przewodów wraz z częściową wymianą instalacji oraz regulacja instalacji

10 Żłobek Nr 2 w Słupsku Str Wykaz usprawnień i przedsięwzięć termomodernizacyjnych wybranych do oceny efektywności na podstawie oceny stanu technicznego budynku L.p. 1 Rodzaj usprawnień lub przedsięwzięć Zmniejszenie strat ciepła przez przenikanie przez ściany zewnętrzne Sposób realizacji Docieplenie ścian zewnętrznych metodą bezspoinową - styropian jako warstwa termoizolacyjna 2 Zmniejszenie strat ciepła przez przenikanie przez stropodach wentylowany Docieplenie stropodachu wentylowanego granulatem z wełny mineralnej lub celulozy 3 Zmniejszenie strat ciepła przez przenikanie przez stropodach niewentylowany Docieplenie stropodachu niewentylowanego płytami ze styropianu (wraz z wykonaniem nowego pokrycia dachowego) 4 5 Zmniejszenie strat ciepła przez przenikanie przez okna oraz zmniejszenie strat na podgrzanie nadmiaru powietrza wentylacyjnego Zmniejszenie strat ciepła przez przenikanie przez drzwi oraz zmniejszenie strat na podgrzanie nadmiaru powietrza wentylacyjnego Wymiana okien w pomieszczeniach oraz montaż w lokalach nawiewników regulujących strumień powietrza wentylacyjnego oraz montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni Wymiana drzwi wejściowych do budynku 6 Podwyższenie sprawności instalacji centralnego ogrzewania Montaż zaworów regulacyjnych podpionowych i termostatycznych przygrzejnikowych, uzupełnienie izolacji termicznej przewodów wraz z częściową wymianą instalacji oraz regulacja instalacji Uwagi dotyczące proponowanych działań termomodernizacyjnych

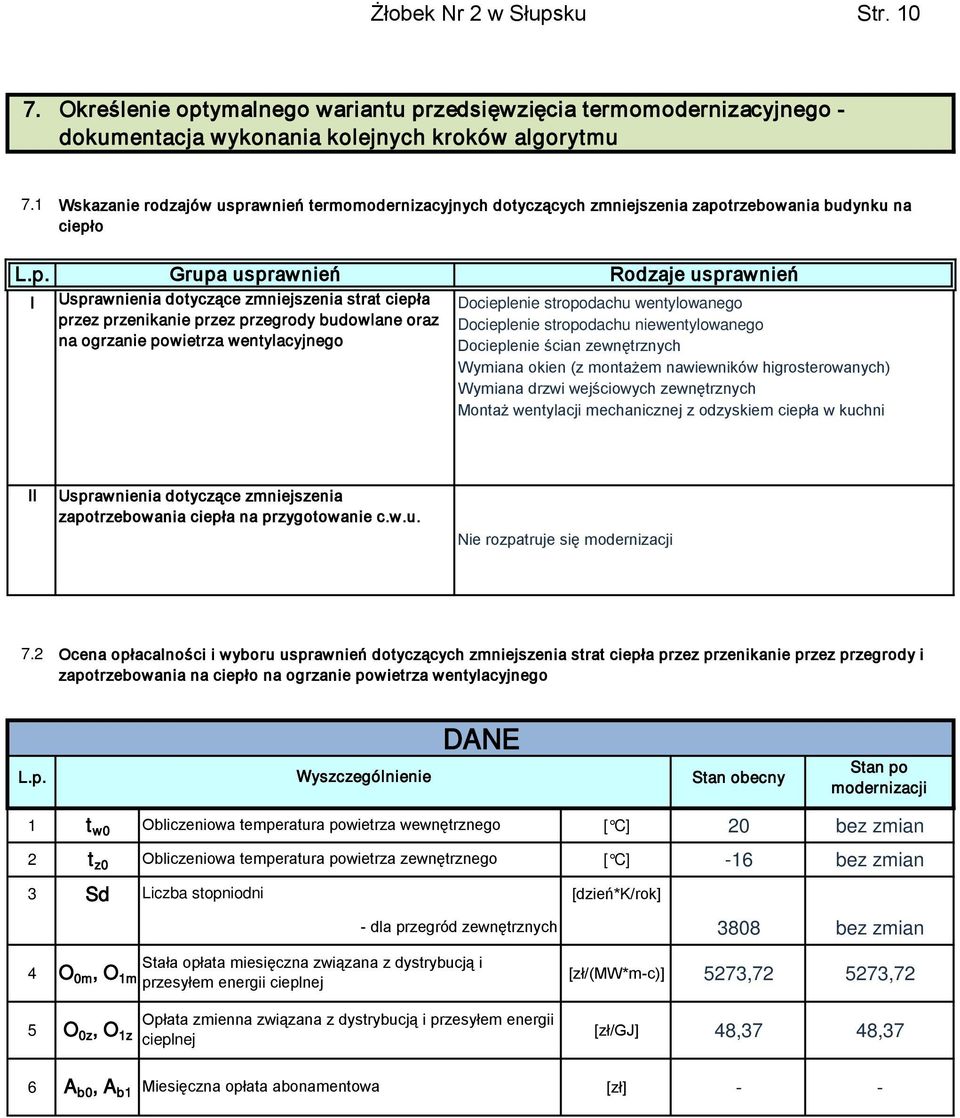

11 Żłobek Nr 2 w Słupsku Str Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego - dokumentacja wykonania kolejnych kroków algorytmu 7.1 Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania budynku na ciepło L.p. Grupa usprawnień I Usprawnienia dotyczące zmniejszenia strat ciepła przez przenikanie przez przegrody budowlane oraz na ogrzanie powietrza wentylacyjnego Rodzaje usprawnień Docieplenie stropodachu wentylowanego Docieplenie stropodachu niewentylowanego Docieplenie ścian zewnętrznych Wymiana okien (z montażem nawiewników higrosterowanych) Wymiana drzwi wejściowych zewnętrznych Montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni II Usprawnienia dotyczące zmniejszenia zapotrzebowania ciepła na przygotowanie c.w.u. Nie rozpatruje się modernizacji 7.2 Ocena opłacalności i wyboru usprawnień dotyczących zmniejszenia strat ciepła przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego L.p. Wyszczególnienie DANE Stan obecny Stan po modernizacji 1 t w0 Obliczeniowa temperatura powietrza wewnętrznego [ C] 20 bez zmian 2 t z0 Obliczeniowa temperatura powietrza zewnętrznego [ C] -16 bez zmian 3 Sd Liczba stopniodni [dzień*k/rok] - dla przegród zewnętrznych 3808 bez zmian Stała opłata miesięczna związana z dystrybucją i 4 O 0m, O 1m [zł/(mw*m-c)] przesyłem energii cieplnej 5273, ,72 Opłata zmienna związana z dystrybucją i przesyłem energii 5 O 0z, O 1z [zł/gj] cieplnej 48,37 48,37 6 A b0, A b1 Miesięczna opłata abonamentowa [zł] - -

12 Żłobek Nr 2 w Słupsku Str. 11 Ocena opłacalności i wybór wariantu zmniejszjącego straty ciepła przez przenikanie przez przegrody budowlane - ściana zewnętrzna Zakłada się naprawę elewacji oraz docieplenie ścian metodą bezspoinową z warstwą termoizolacyjną ze styropianu o współczynniku przewodności λ = 0,037 W/m*K. Poszczególne proponowane warianty różnią się grubością warstwy izolacyjnej. Minimalna wartość oporu cieplnego przegrody (ściany zewnętrznej) po termomodernizacji wynosi 4,0 (m2*k)/w. Powierzchnia przegrody do obliczenia strat A = 1 121,8 Powierzchnia przegrody do obliczenia kosztu usprawnienia A doc = 1 121,8 L.p. Wyszczególnienie Jedn. Stan istniejący Warianty I II III 1 Grubość docieplenia [m] 0,1 0,12 0,14 2 Zwiększenie oporu cieplnego R [(m 2 *K)/W] 2,70 3,24 3,78 3 Opór cieplny R [(m 2 *K)/W] 0,76 3,46 4,00 4,54 4 Współczynnik przenikania ciepła U [W/(m 2 *K)] 1,32 0,29 0,25 0,22 5 Roczne zapotrzebowanie na pokrycie strat ciepła przez przenikanie [GJ/a] 487,9 106,7 92,3 81,3 Q 0u, Q 1u = 8,64*10-5 *Sd*A/R 6 Zapotrzebowanie na moc na pokrycie strat przez przenikanie [MW] 0,0534 0,0117 0,0101 0,0089 q 0u, q 1u = 10-6 *A*(t w0 - t zo )/R 7 Roczna oszczędność kosztów energii [zł/rok] O ru =(Q 0u -Q 1u )*O z + 12*(q 0u -q 1u )*O m 8 Cena jednostkowego usprawnienia N [zł/m 2 ] Koszt realizacji usprawnienia N u [zł] SPBT = N u / O ru [lata] 8,1 8,2 8,4 Wybrany wariant: Koszt realizacji usprawnienia: SPBT = II ,2 Podstawa wyceny kosztu realizacji usprawnienia Przyjęto ceny jednostkowe docieplenia ścian 1 m 2 na podstawie ofert miejscowych firm wykonawczych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i powierzchni całkowitej ścian elewacyjnych pomniejszonej o powierzchnię okien.

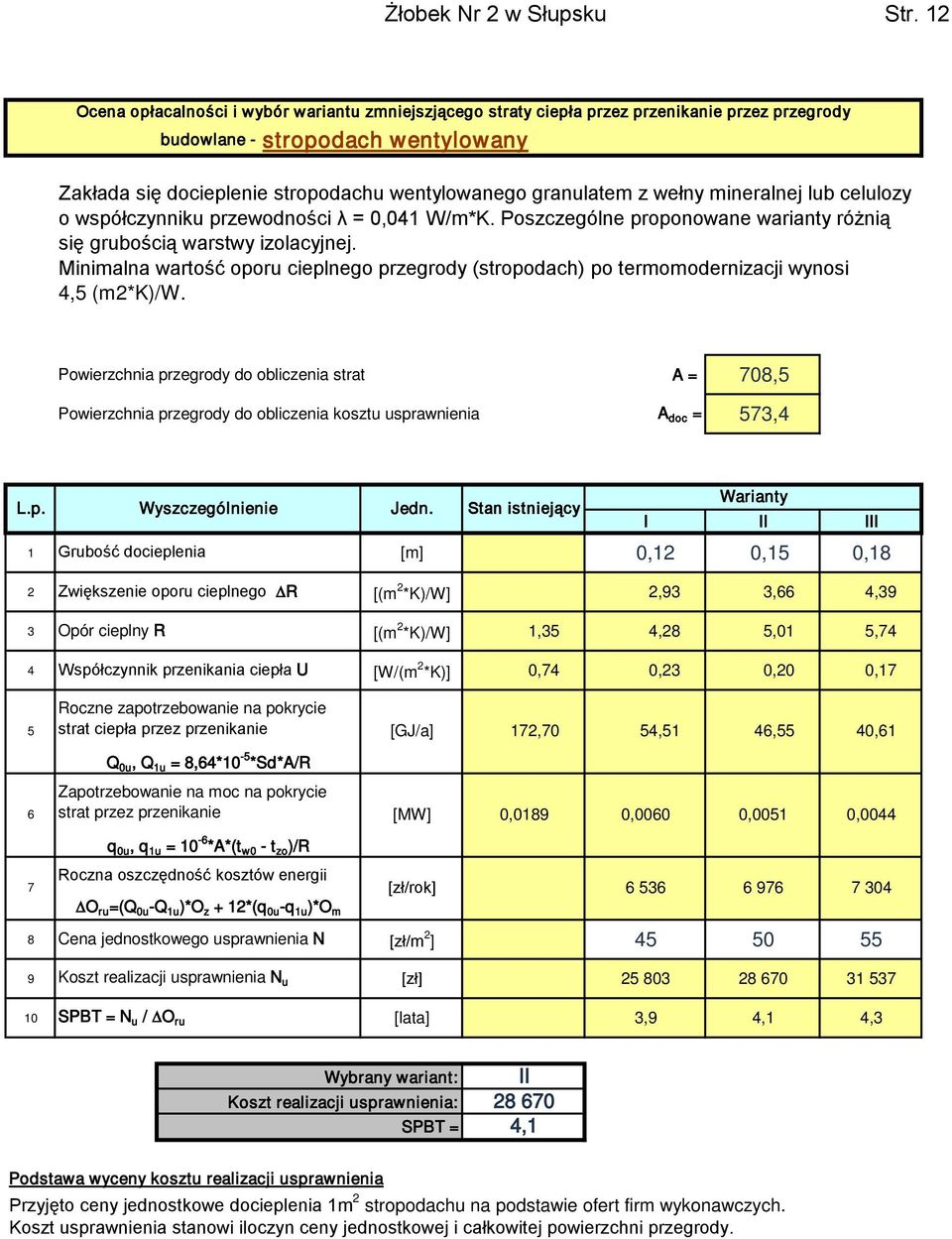

13 Żłobek Nr 2 w Słupsku Str. 12 Ocena opłacalności i wybór wariantu zmniejszjącego straty ciepła przez przenikanie przez przegrody budowlane - stropodach wentylowany Zakłada się docieplenie stropodachu wentylowanego granulatem z wełny mineralnej lub celulozy o współczynniku przewodności λ = 0,041 W/m*K. Poszczególne proponowane warianty różnią się grubością warstwy izolacyjnej. Minimalna wartość oporu cieplnego przegrody (stropodach) po termomodernizacji wynosi 4,5 (m2*k)/w. Powierzchnia przegrody do obliczenia strat A = 708,5 Powierzchnia przegrody do obliczenia kosztu usprawnienia A doc = 573,4 L.p. Wyszczególnienie Jedn. Stan istniejący Warianty I II III 1 Grubość docieplenia [m] 0,12 0,15 0,18 2 Zwiększenie oporu cieplnego R [(m 2 *K)/W] 2,93 3,66 4,39 3 Opór cieplny R [(m 2 *K)/W] 1,35 4,28 5,01 5,74 4 Współczynnik przenikania ciepła U [W/(m 2 *K)] 0,74 0,23 0,20 0,17 Roczne zapotrzebowanie na pokrycie 5 strat ciepła przez przenikanie [GJ/a] 172, Q 0u, Q 1u = 8,64*10-5 *Sd*A/R Zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0u, q 1u = 10-6 *A*(t w0 - t zo )/R Roczna oszczędność kosztów energii O ru =(Q 0u -Q 1u )*O z + 12*(q 0u -q 1u )*O m [MW] 0, ,51 46,55 40,61 0,0060 0,0051 [zł/rok] Cena jednostkowego usprawnienia N [zł/m 2 ] Koszt realizacji usprawnienia N u [zł] SPBT = N u / O ru [lata] 3,9 4,1 4,3 0, Wybrany wariant: Koszt realizacji usprawnienia: SPBT = II ,1 Podstawa wyceny kosztu realizacji usprawnienia Przyjęto ceny jednostkowe docieplenia 1m 2 stropodachu na podstawie ofert firm wykonawczych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody.

14 Żłobek Nr 2 w Słupsku Str. 13 Ocena opłacalności i wybór wariantu zmniejszjącego straty ciepła przez przenikanie przez przegrody budowlane - stropodach niewentylowany Zakłada się docieplenie stropodachu niewentylowanego (wraz z wykonaniem nowego pokrycia dachowego) płytami ze styropianu o współczynniku przewodności λ = 0,04 W/m*K. Poszczególne proponowane warianty różnią się grubością warstwy izolacyjnej. Minimalna wartość oporu cieplnego przegrody (stropodach) po termomodernizacji wynosi 4,5 (m2*k)/w. Powierzchnia przegrody do obliczenia strat A = 133,1 Powierzchnia przegrody do obliczenia kosztu usprawnienia A doc = 138,5 L.p. I II III 1 Grubość docieplenia [m] 0,12 0,14 0,16 2 Zwiększenie oporu cieplnego R [(m 2 *K)/W] 3,00 3,50 4,00 3 Opór cieplny R [(m 2 *K)/W] 1,18 4,18 4,68 5,18 4 Współczynnik przenikania ciepła U [W/(m 2 *K)] 0,84 0,24 0,21 0, Wyszczególnienie Q 0u, Q 1u = 8,64*10-5 *Sd*A/R Zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0u, q 1u = 10-6 *A*(t w0 - t zo )/R Roczna oszczędność kosztów energii O ru =(Q 0u -Q 1u )*O z + 12*(q 0u -q 1u )*O m Jedn. Roczne zapotrzebowanie na pokrycie 5 strat ciepła przez przenikanie [GJ/a] [MW] [zł/rok] Stan istniejący 0,0040 0,0011 0, Cena jednostkowego usprawnienia N [zł/m 2 ] Koszt realizacji usprawnienia N u [zł] SPBT = N u / O ru [lata] 12,1 12,2 12,5 36,99 Warianty 10,47 9,35 8, , Wybrany wariant: Koszt realizacji usprawnienia: SPBT = II ,2 Podstawa wyceny kosztu realizacji usprawnienia Przyjęto ceny jednostkowe docieplenia 1m 2 stropodachu na podstawie ofert firm wykonawczych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody.

15 Żłobek Nr 2 w Słupsku Str. 14 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien oraz poprawie systemu wentylacji - wymiana okien i montaż nawiewników Zakłada się wymianę okien na nowe drewniane lub PCV oraz montaż nawiewników higrosterowalnych w oknach i kanałach wentylacyjnych, regulujących strumień powietrza wentylacyjnego: Z uwagi na konieczność zapewnienia właściwej wentylacji lokali mieszkalnych po dociepleniu zakłada się tylko jeden wariant termomodernizacji, uwzględniający nawiewniki higrosterowalne Powierzchnia okien [m 2 ] A ok = 181,3 Strumień powietrza wentylacyjnego [m 3 /h] V norm = 6 252,0 Stopień wyeksponowania budynku na działanie wiatru c w = 1,0 L.p. Wyszczególnienie Jedn. Stan istniejący Warianty I II III 1 Współczynnik przenikania ciepła U [W/(m 2 *K)] 3,0 1,5 1,3 c r --- 1,1 0,70 0,70 2 Współczynniki korekcyjne c m --- 1,2 1,00 1,00 3 8,64*10-5 *Sd*A ok *U [GJ/rok] 179,0 89,5 77,5 4 2,94*10-5 *c r *c w *V norm *Sd [GJ/rok] 769,98 489,99 489,99 5 Q 0, Q 1 = (3) + (4) [GJ/rok] 948,94 579,47 567, *A ok *(t w0 -t zo )*U [MW] 0,0196 0,0098 0, ,4*10-7 *V norm *c m *(t w0 -t z0 ) [MW] 0,0918 0,0765 0, q0, q1 = (6) + (7) [MW] 0,1114 0,0863 0, Roczna oszczędność kosztów energii [zł/rok] O rok + O rw 10 Koszt wymiany okien N ok [zł] ,00 11 Koszt modernizacji wentylacji N w [zł] SPBT = (N ok + N w )/( O rok + O rw ) [lata] 0,0 5,2 Wybrany wariant: Koszt realizacji usprawnienia: SPBT = II ,2 Podstawa wyceny kosztu realizacji usprawnienia wymiana okna na okno PCV/drewniane o wsp. U=1,3 [zł/m2] 450 koszt nawiewnika okiennego higroster. [zł/szt] 140 koszt nawiewnika kanałowego higroster. [zł/szt] 195 ilość nawiewników okiennych [szt] 103 ilość nawiewników kanałowych [szt] 45 wariant II

16 Żłobek Nr 2 w Słupsku Str. 15 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie drzwi zewnętrznych oraz poprawie systemu wentylacji - wymiana drzwi zewnetrznych Zakłada się wymianę drzwi zewnętrznych na nowe. Poszczególne warianty różnią się wartością współczynnika przenikania ciepła U nowych drzwi. Powierzchnia drzwi zewnętrznych [m 2 ] A drzwi = 26,6 Strumień powietrza wentylacyjnego [m 3 /h] V norm = 2 650,0 Stopień wyeksponowania budynku na działanie wiatru c w = 1,0 L.p. I II III 1 Współczynnik przenikania ciepła U [W/(m 2 *K)] 4,5 2,6 2 Wyszczególnienie Współczynniki korekcyjne Jedn. Stan istniejący Warianty c r --- 1,1 1,0 c m --- 1,2 1,0 3 8,64*10-5 *Sd*A drzwi *U [GJ/rok] 10,7 6,2 4 2,94*10-5 *c r *c w *V norm *Sd [GJ/rok] 88,46 80,42 5 Q 0, Q 1 = (3) + (4) [GJ/rok] 99,14 86, *A drzwi *(t w0 -t zo )*U [MW] 0,0029 0, ,4*10-7 *V norm *c m *(t w0 -t z0 ) [MW] 0,0259 0, q0, q1 = (6) + (7) [MW] 0,0288 0, Roczna oszczędność kosztów energii O rok + O rw [zł/rok] Koszt wymiany drzwi N drzwi [zł] Koszt modernizacji wentylacji N w [zł] 0 12 SPBT = (N drzwi + N w )/( O rok + O rw ) [lata] 27,8 Wybrany wariant: Koszt realizacji usprawnienia: SPBT = II ,8 Podstawa wyceny kosztu realizacji usprawnienia wymiana drzwi na nowe o wsp. U 2,6 [zł/m2] 990 wariant I wariant II wymiana drzwi na nowe o wsp. U=2,6 [zł/m2]

17 Żłobek Nr 2 w Słupsku Str. 16 Określenie optymalnego usprawnienia związanego ze zmniejszeniem zapotrzebowania na energię przez system wentylacji mechanicznej nawiewno-wywiewnej Stan istniejący Q 0w [GJ/rok] 308,14 q w [kw] 33,93 O rw = zł/rok ( Q 0w - Q 1w ) * O z + 12 * O m * ( q 0w - q 1w ) Przyjęte zmniejszenie zapotrzebowania ciepła Montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni % 60 Opis usprawnienia termomodernizacyjnego Q 1w q 1w Q cw q w Ο rw N w SPBT GJ/rok kw GJ/rok kw zł/rok zł lata Montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni 123,26 33,93 184,88 0, ,0 Wartość N w przyjęto na podstawie ofert firm wykonawczych Montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni kpl (wg kosztorysu) 36000

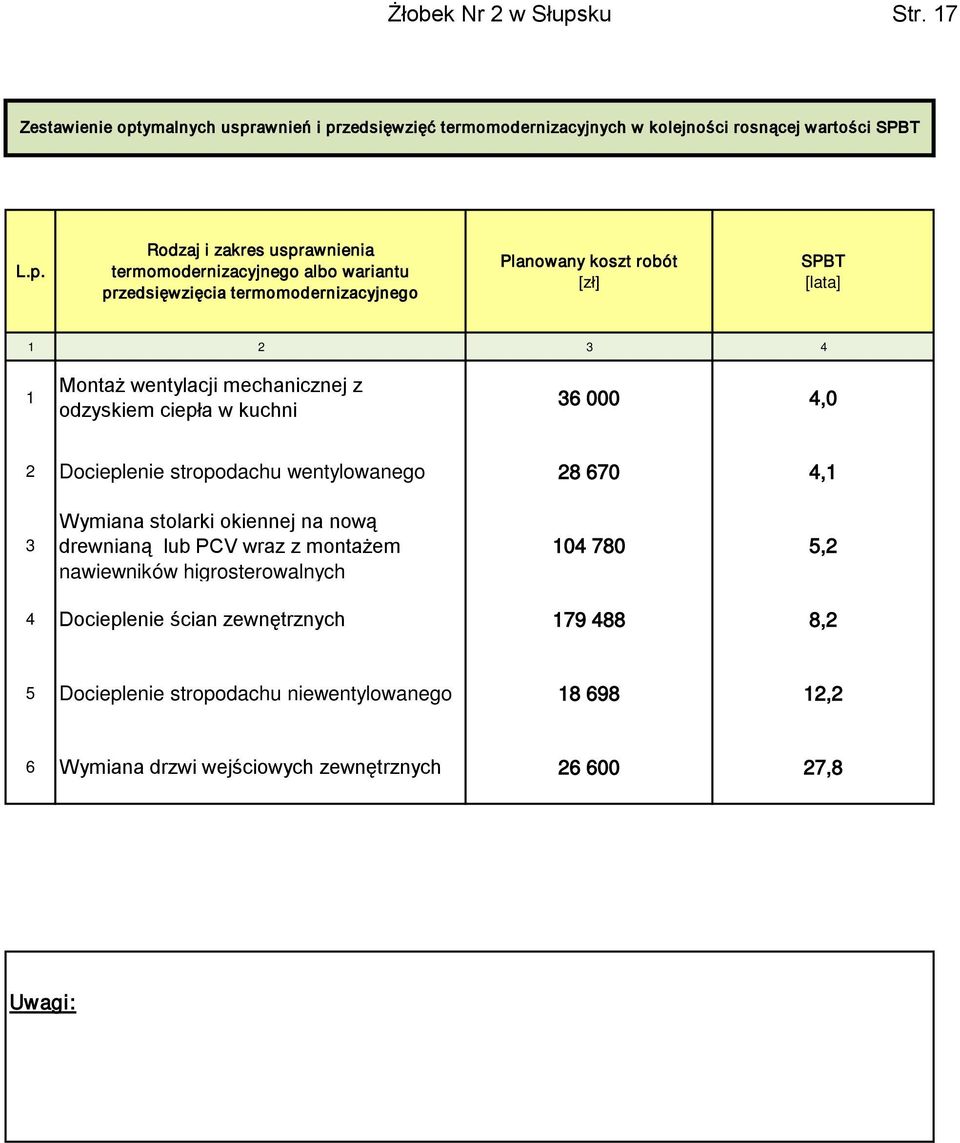

18 Żłobek Nr 2 w Słupsku Str. 17 Zestawienie optymalnych usprawnień i przedsięwzięć termomodernizacyjnych w kolejności rosnącej wartości SPBT L.p. Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowany koszt robót [zł] SPBT [lata] Montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni ,0 2 Docieplenie stropodachu wentylowanego ,1 3 Wymiana stolarki okiennej na nową drewnianą lub PCV wraz z montażem nawiewników higrosterowalnych ,2 4 Docieplenie ścian zewnętrznych ,2 5 Docieplenie stropodachu niewentylowanego ,2 6 Wymiana drzwi wejściowych zewnętrznych ,8 Uwagi:

19 Żłobek Nr 2 w Słupsku Str Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalacje do aktualnych wymagań technicznych: Montaż zaworów regulacyjnych podpionowych i termostatycznych przygrzejnikowych, uzupełnienie izolacji termicznej przewodów wraz z częściową wymianą instalacji oraz regulacja instalacji Zmiana współczynników sprawności związane z wprowadzeniem proponowanych usprawnień Rodzaje ulepszeń termomodernizacyjnych Wartości sprawności składowych η oraz współczynników w Wytwarzanie ciepła - bez zmian η g = 0,93 0,93 Przesyłanie ciepła uzupełnienie izolacji termicznej przewodów instalacji (z częściową - wymianą instalacji) η d = 0,87 0,96 Regulacja systemu grzewczego i wykorzystanie - montaż zaworów tremostatycznych i podpionowych oraz regulacja instalacji η e = 0,75 0,93 Akumulacja ciepła - bez zmian η s = 1,00 1,00 Uwzględnienie przerw na ogrzewanie w okresie tygodnia - bez zmian w t = 0,85 0,85 Uwzględnienie przerw na ogrzewanie w ciągu doby - bez zmian w d = 0,95 0,95 Sprawność całkowita systemu grzewczego η g *η d *η e *η s = 0,61 0,83 Ocena proponowanego przedsięwzięcia L.p. Wyszczególnienie Jedn. Stan istniejący Stan po modernizacji 1 Sezonowe zapotrzebowanie budynku na ciepło Q 0co [GJ/rok] 1796,12 2 Całkowita sprawność systemu grzewczego η 0,61 3 Uwzględnienie przerw tygodniowych 0,85 4 Uwzglednienie przerw dobowych 0,95 5 Oszczędność kosztów energii Q rco [zł/rok] 6 Koszt przedsięwzięcia N co [zł] 7 SPBT [lata] 0,83 0,85 0, ,7 Podstawa wyceny kosztu realizacji usprawnienia (wg oferty lokalnych firm instalacyjnych) Montaż zaworów termostatycznych przygrzejnikowych Montaż zaworów podpionowych Uzupełnienie izolacji termicznej przewodów w piwnicy Częściowa wymiana instalacji c.o. Regulacja instalacji 122 szt * 100 zł/szt 18 szt * 850 zł/szt kpl kpl kpl

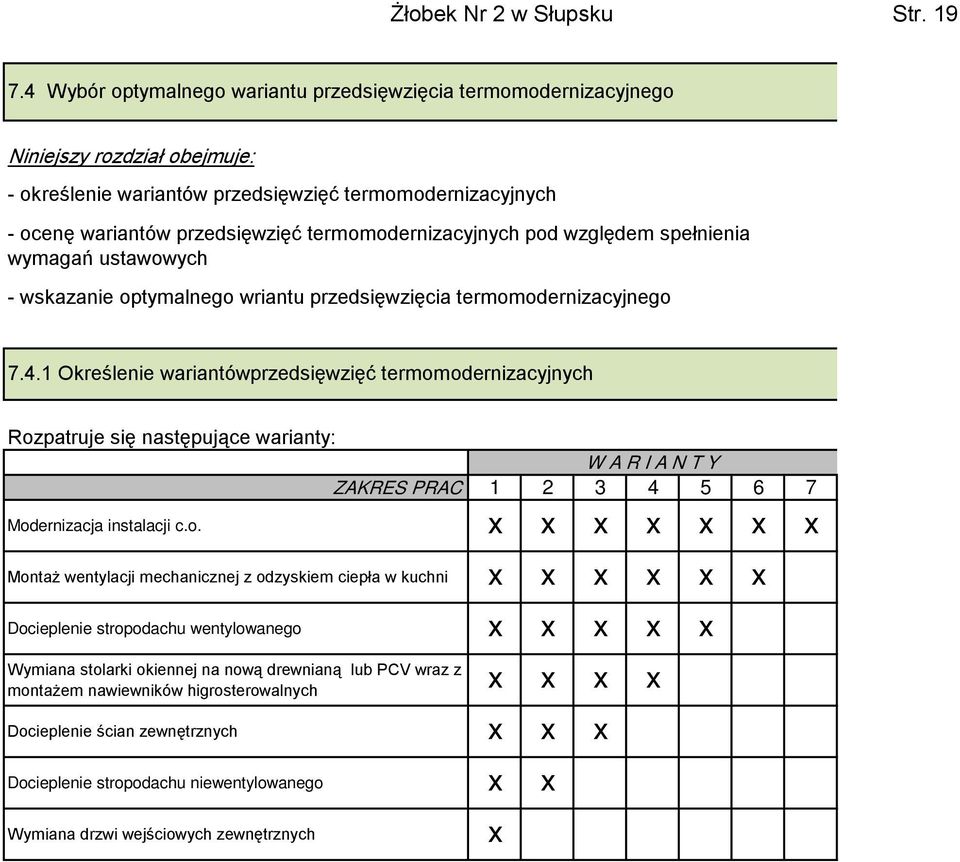

20 Żłobek Nr 2 w Słupsku Str Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: - określenie wariantów przedsięwzięć termomodernizacyjnych - ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych - wskazanie optymalnego wriantu przedsięwzięcia termomodernizacyjnego Określenie wariantówprzedsięwzięć termomodernizacyjnych Rozpatruje się następujące warianty: W A R I A N T Y ZAKRES PRAC Modernizacja instalacji c.o. X X X X X X X Montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni X X X X X X X Docieplenie stropodachu wentylowanego X X X X X X X Wymiana stolarki okiennej na nową drewnianą lub PCV wraz z montażem nawiewników higrosterowalnych X X X X X X X Docieplenie ścian zewnętrznych X X X X X X X Docieplenie stropodachu niewentylowanego X X X X X X X Wymiana drzwi wejściowych zewnętrznych X X X X X X X

21 Żłobek Nr 2 w Słupsku Str Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego warianty q co Q co wg obl. c.o. c.w.u. c.o. + c.w.u. η wd wt Q co *wd*wt / η Opłata c.o. q cwu Q cwu Opłata c.w.u. q co + q cwu Q co + Q cwu Opłata c.o. + c.w.u. DQ co+cwu Oszczędn. - MW GJ/rok GJ/rok zł/rok MW GJ/rok zł/rok MW GJ/rok zł/rok GJ/rok zł , ,07 0,830 0,95 0,85 817, , , , , , ,65 0,830 0,95 0,85 835, , , , , , ,88 0,830 0,95 0,85 863, , , , , , ,14 0,830 0,95 0, , , , , , , ,50 0,830 0,95 0, , , , , , , ,34 0,830 0,95 0, , , , , , , ,12 0,830 0,95 0, , , , , , istniejący 0, ,12 0,607 0,95 0, , , , , , wybrany wariant optymalny

22 16% całkowitych kosztów 2 lata oszczędności Żłobek Nr 2 w Słupsku Str Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego L.p. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczne oszczędności kosztów energii Procentowa oszczędność zapotrzebowania na energię Planowana kwota środków własnych i kwota kredytu 20% kredytu Premia termomodernizacyjna - zł zł % zł % zł zł zł c.o , , , , , , , , , , , , , , , c.o , c.o , c.o , c.o , c.o , c.o , wybrany wariant optymalny - wysokość premii termomodernizacyjnej (wartość minimalna) dla poszczególnych wariantów Wymagane zmniejszenie rocznego zapotrzebowania na energię: a) co najmniej 10% - jeżeli modernizuje się wyłącznie system grzewczy b) co najmniej 15% - jeżeli po 1984 r. przeprowadzono modernizację systemu grzewczego c) co najmniej 25% - w pozostałych budynkach Zmniejszenie rocznych strat energii, co najmniej o 25% Zmniejszenie rocznych kosztów pozyskania ciepła, co najmniej o 20% Zmiana źródła energii na źródło odnawialne lub zastoswanie wysokosprawnej kogeneracji

23 Żłobek Nr 2 w Słupsku Str Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1 Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: L.p. Opis poszczególnych działań Planowany koszt przedsięwzięcia 1 Montaż wentylacji mechanicznej z odzyskiem ciepła w kuchni ,00 zł 2 Docieplenie stropodachu wentylowanego granulatem z wełny mineralnej lub celulozy gr. 15 cm ,00 zł 3 Wymiana stolarki okiennej na nową drewnianą lub PCV wraz z montażem nawiewników higrosterowanych ,00 zł 4 Docieplenie ścian zewnętrznych styropianem gr. 12 cm ,00 zł 5 Docieplenie stropodachu niewentylowanego (wraz z wykonaniem nowego pokrycia papowego) płytami styropianowymi gr. 14 cm ,00 zł 6 Wymiana drzwi zewnętrznych ,00 zł Montaż zaworów regulacyjnych podpionowych i termostatycznych przygrzejnikowych, uzupełnienie izolacji 7 termicznej przewodów wraz z częściową wymianą instalacji oraz regulacja instalacji ,65 zł Koszt wykonania dokumentacji technicznych oraz audytu energetycznego ,00 zł 8.2 Charakterystyka finansowa wariantu optymalnego Kalkulowany koszt robót: Udział środków własnych Inwestora Kredyt bankowy (przed odliczeniem premii termomodernizacyjnej) Wysokość premii termomodernizacyjnej ,00 zł ,00 zł ,00 zł ,00 zł 8.3 Dalsze działanie Inwestora Złożenie wniosku kredytowego i podpisanie umowy kredytowej Wybór projektanta i wykonawcy robót, podpisanie umów Realizacja prac budowlanych, odbiór techniczny - proces budowlany Wystąpienie o premię termomodernizacyjną Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy Ocena rezultatów termomodernizacji po pierwszym sezonie grzewczym

24 Żłobek Nr 2 w Słupsku Str. 23 Załączniki do audytu 1. Załącznik nr 1a, 1b Obliczenie współczynników przenikania przegród 2. Załącznik nr 2 Obliczenie strumienia powietrza wentylacyjnego 3. Załącznik nr 3 Zestawienie opłat jednostkowych 4. Załącznik nr 4 Określenie sprawności systemu grzewczego w stanie istniejącym 5. Załącznik nr 5 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej 6. Załącznik nr 6 Wydruk komputerowy obliczeń programu Audytor OZC dla stanu istniejącego i poszczególnych wariantów termomodernizacji 7. Załącznik nr 7 Rysunki

25 Żłobek Nr 2 w Słupsku Str. 24 Obliczenie współczynników przenikania ciepła przegród przed termomodernizacją Załącznik nr 1a Nr Typ przegrody Opis warstw Grubość λ R [m] [W/m*K] [m 2 *K/W] U [W/m 2 *K] 1 ściana zewnętrzna - tynk cem.-wapienny 0,02 0,82 0,02 - bloczek silikatowy drążony 0,44 0,8 0,55 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,17 Razem: 0,76 2 stropodach - pustka powietrzna 0,50 0 0,00 wentylowany - wełna mineralna 0,05 0,052 0,96 - strop "żerański" 0,24 0 0,18 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,19 Razem: 1,35 1,32 0,74 3 stropodach - papa asfaltowa 0,01 0,18 0,06 niewentylowany - wylewka betonowa 0,04 1 0,04 - żużel wielkopiecowy 0,15 0,2 0,75 - strop "żerański" 0,24 0 0,18 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,14 Razem: 1,18 0,84

26 Żłobek Nr 2 w Słupsku Str. 25 Obliczenie współczynników przenikania ciepła przegród po termomodernizacji Załącznik nr 1b Nr Typ przegrody Opis warstw Grubość λ R [m] [W/m*K] [m 2 *K/W] U [W/m 2 *K] 1 ściana zewnętrzna - styropian 0,12 0,037 3,24 - tynk cem.-wapienny 0,02 0,82 0,02 - bloczek silikatowy drążony 0,44 0,8 0,55 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,17 Razem: 4,00 4 stropodach - pustka powietrzna 0,50 wentylowany - wełna mineralna 0,15 0,041 3,66 - wełna mineralna 0,05 0,052 0,96 - strop "żerański" 0,24 0 0,18 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,19 Razem: 5,01 0,25 0,20 5 stropodach - styropian 0,14 0,04 3,50 niewentylowany - papa asfaltowa 0,01 0,18 0,06 - wylewka betonowa 0,04 1,00 0,04 - żużel wielkopiecowy 0,15 0,20 0,75 - strop "żerański" 0,24 0,00 0,18 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,14 Razem: 4,68 0,21 - nowa warstwa izolacji

27 Żłobek Nr 2 w Słupsku Str. 26 Obliczenie strumienia powietrza wentylacyjnego Załącznik nr 2 L.p. Pomieszczenia Liczba osób Norma Strumień powietrza wentylacyjnego [m 3 /h] [m 3 /h] 1 Pomieszczenia przeznaczone na pobyt ludzi Ogółem Vnorm=Ψ Ze względu na warunki higieniczne zakłada się minimalny strumień powietrza wentylacyjnego w salach lekcyjnych w ilości 2,0 wym/h. W przypadku rozpatrywanego budynku daje wartość 6252 m3/h, co jest wartością większą. Strumień powietrza wentylacyjnego (przyjęty do obliczeń audytowych) 6 252,0

28 Żłobek Nr 2 w Słupsku Str. 27 Zestawienie jednostkowych opłat Załącznik nr 3 Centralne z sieci Taryfa energetyczna (w cenach brutto) Jednostka Stan istniejący Po modernizacji opłata stala (za moc zamówioną i za przesył) [zł / MW] 5273,7 5273,7 opłata zmienna (za ciepło i za przesył) [zł / GJ] 48,4 48,4 opłata abonamentowa [zł] 0,0 0,0

29 Żłobek Nr 2 w Słupsku Str. 28 Określenie sprawności systemu grzewczego w stanie istniejącym Załącznik nr 4 Uwzględnienie przerw na ogrzewanie w okresie tygodnia Uwzględnienie przerw na ogrzewanie w ciągu doby w t = 0,85 w d = 0,95 Budynek ogrzewany 5 dni w tygodniu Przerwa na ogrzewanie 8 godzin Centralne z sieci Wytwarzanie ciepła η g = 0,93 Przesyłanie ciepła η d = 0,87 Regulacja i wywarzanie η e = 0,75 Akumulacja ciepła η s = 1,00 Węzeł cieplny kompaktowy bez obudowy kw Ogrzewanie centralne wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku, bez izolacji cieplnej na przewodach, armaturze i urządzeniach, które są zainstalowane w pomieszczeniach nieogrzewanych Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej, bez regulacji miejscowej Brak zasobnika buforowego Sprawność całkowita systemu η g *η d *η e *η s = η tot = 0,61 Procentowy udział źródła w systemie ogrzewania 100%

30 Żłobek Nr 2 w Słupsku Str. 29 Załącznik nr 5 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej Carakterystyka systemu Jednostka Stan istniejący o ciepło właściwe wody c w kj/kg*k 4,19 gęstość wody ρ kg/m jednostkowe dobowe zużycie wody V cw l/os 8 jednostka odniesienia - ilość osób L os 120 temperatura wody ciepłej w podgrzewaczu Θ cw C 55 temperatura wody zimnej Θo C 10 współczynnik korekcyjny temp. k t - 1 czas użytkowania t u,z doba 328,5 roczne zapotrzebowanie ciepła użytkowego Qw,nd=V cw *L*c w *ρ*(θcw-θ o )*k t *t u,z /(1000*3600) kwh/rok ,0 sprawność wytwarzania ciepła η w,g - 0,92 sprawność przesyłu ciepłej wody η w,p - 0,50 sprawność akumulacji η w,s - 1,00 sprawność sezonowa wykorzystania - 0,60 sprawność całkowita η w,tot - 0,28 roczne zapotrzebowanie ciepła końcowego Q K,W kwh/a ,1 roczne zapotrzebowanie ciepła końcowego Q K,W GJ/a 215,4 średnie godzinowe zapotrzebowanie c.w.u. w budynku V hśr =(L*V cw )/(18*1000) m 3 /h 0,053 Wsp. Godzinowej nierównomierności rozbioru c.w.u. Nh=9,32*L -0,244 kw 2,898 Zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Qcwj=cw*ρ*(Θcw-Θo)*kt*η w,tot /10 6 GJ/m3 0,683 Max. moc c.w.u. q max cwu =V hśr *Q cwj *N h *10 6 /3600 kw 29,3 Średnia moc c.w.u. q cwu śr =q cwu max /N h kw 10,1 Koszt przygotowania c.w.u zł 12277,6 Cena wody zimnej zł/m3 2,4 Koszt wody zimnej zł 841,0 Całkowity koszt roczny c.w.u zł 13118,5 Średni koszt 1m3 c.w.u zł/m3 37,4

31 Żłobek Nr 2 w Słupsku Str. 30 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Żłobek Nr 2 w Słupsku - stan istniejący Miejscowość: Słupsk Adres: ul. 3 Maja 78 Projektant: mgr inż. Tomasz Wróbel / inż. Mirosław Ruczyński Data obliczeń: 23 czerwiec :21 Dane klimatyczne: Strefa klimatyczna: I Projektowa temperatura zewnętrzna e: -16 C Średnia roczna temperatura zewnętrzna m,e: 7,7 C Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: 1008,5 m 2 Kubatura ogrzewana budynku Vh: 3126,3 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 194,0 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 62,6 W/m 3 Strona 1 Audytor OZC SANKOM Sp. z o.o.

32 Żłobek Nr 2 w Słupsku Str. 31 Wyniki - Bilans zużycia energii cieplnej Świadectwa energetyczne - Bilans energii cieplnej - W sezonie Qh 1 796, Qz 1 080, Qa 808, Energia cieplna [GJ] Qg 89, Qw Qsw -110,83 Qi -73,74 Qz Qw Qg Qa Qsw Qi Qh Miesiąc N d T em,m Q z Q w Q g Q a Q sw Q i Q h C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok Wrzesień 30 13,0 56,19 0,00 4,63 42,05 0,967 16,79 8,10 78,80 Październik 31 8,8 92,90 0,00 7,66 69,52 0,994 9,97 8,37 151,85 Listopad 30 3,5 132,45 0,00 10,92 99,11 0,998 5,63 8,10 228,77 Grudzień 31 1,8 150,97 0,00 12,45 112,97 0,999 6,19 8,37 261,84 Styczeń 31 1,1 156,78 0,00 12,92 117,31 0,999 6,41 8,37 272,24 Luty 28-0,3 152,09 0,00 12,54 113,81 0,999 6,61 7,56 264,29 Marzec 31 0,5 161,75 0,00 13,33 121,04 0,997 13,34 8,37 274,47 Kwiecień 30 6,3 109,98 0,00 9,07 82,29 0,990 18,92 8,10 174,59 Maj 31 11,9 67,19 0,00 5,54 50,28 0,954 26,98 8,37 89,27 W sezonie 273 5,2 1080,31 0,00 89,05 808,37 0, ,83 73, ,12 Strona 1 Audytor OZC SANKOM Sp. z o.o.

33 Żłobek Nr 2 w Słupsku Str. 32 Wyniki - Zestawienie strat energii cieplnej Świadectwa energetyczne - zestawienie strat energii cieplnej Stropodach wentylowany 9,5 % Podłoga na gruncie 4,6 % Dach 2 % Ściana zewnętrzna 29,9 % Okno (świetlik) zewnętrzne 9,8 % Drzwi zewnętrzne 2,2 % Ciepło na wentylację 41,9 % 2,2 % Drzwi zewnętrzne 9,8 % Okno (świetlik) zewnętrzne 2 % Dach 4,6 % Podłoga na gruncie 9,5 % Stropodach wentylowany 29,9 % Ściana zewnętrzna 41,9 % Ciepło na wentylację Opis GJ/Rok kwh/rok % Drzwi zewnętrzne 41, ,2 Okno (świetlik) zewnętrzne 189, ,8 Dach 39, ,0 Podłoga na gruncie 89, ,6 Stropodach wentylowany 182, ,5 Ściana zewnętrzna 576, ,9 Ciepło na wentylację 808, ,9 Razem 1926, ,0 Strona 1 Audytor OZC SANKOM Sp. z o.o.

34 Wyniki - Zestawienie zysków energii cieplnej Świadectwa energetyczne - zestawienie zysków energii cieplnej Zyski od słońca 60 % Zyski wewnętrzne 40 % 60 % Zyski od słońca 40 % Zyski wewnętrzne Opis GJ/Rok kwh/rok % Zyski od słońca 110, ,0 Zyski wewnętrzne 73, ,0 Razem ,0 Strona 1 Audytor OZC SANKOM Sp. z o.o. 184,57 Żłobek Nr 2 w Słupsku Str. 33

35 Żłobek Nr 2 w Słupsku Str. 34 Wyniki - Zestawienie przegród Symbol Opis R U A m 2 K/W W/m 2 K m 2 DZ Drzwi zewnętrzne 4,500 26,60 OKNO Okno zewnętrzne 3, ,30 PD Podłoga na gruncie 29,3 cm 3,219 0, ,60 SP Ściana zewnętrzna 54,0 cm 0,869 1, ,00 STR N Stropodach niewentylowany 1,184 0, ,07 STR PIW Strop ciepło do dołu 34,8 cm 1,412 0,708 STR W Stropodach wentylowany 1,356 0, ,50 SZ Ściana zewnętrzna 47,0 cm 0,757 1, ,80 Strona 2

36 Żłobek Nr 2 w Słupsku Str. 35 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Żłobek Nr 2 w Słupsku - wariant VI Miejscowość: Słupsk Adres: ul. 3 Maja 78 Projektant: mgr inż. Tomasz Wróbel / inż. Mirosław Ruczyński Data obliczeń: 23 czerwiec :22 Dane klimatyczne: Strefa klimatyczna: I Projektowa temperatura zewnętrzna e: -16 C Średnia roczna temperatura zewnętrzna m,e: 7,7 C Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: 1008,5 m 2 Kubatura ogrzewana budynku Vh: 3126,3 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 183,8 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 59,3 W/m 3 Strona 1 Audytor OZC SANKOM Sp. z o.o.

37 Żłobek Nr 2 w Słupsku Str. 36 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Żłobek Nr 2 w Słupsku - wariant V Miejscowość: Słupsk Adres: ul. 3 Maja 78 Projektant: mgr inż. Tomasz Wróbel / inż. Mirosław Ruczyński Data obliczeń: 23 czerwiec :21 Dane klimatyczne: Strefa klimatyczna: I Projektowa temperatura zewnętrzna e: -16 C Średnia roczna temperatura zewnętrzna m,e: 7,7 C Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: 1008,5 m 2 Kubatura ogrzewana budynku Vh: 3126,3 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 170,1 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 54,9 W/m 3 Strona 1 Audytor OZC SANKOM Sp. z o.o.

38 Żłobek Nr 2 w Słupsku Str. 37 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Żłobek Nr 2 w Słupsku - wariant IV Miejscowość: Słupsk Adres: ul. 3 Maja 78 Projektant: mgr inż. Tomasz Wróbel / inż. Mirosław Ruczyński Data obliczeń: 23 czerwiec :21 Dane klimatyczne: Strefa klimatyczna: I Projektowa temperatura zewnętrzna e: -16 C Średnia roczna temperatura zewnętrzna m,e: 7,7 C Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: 1008,5 m 2 Kubatura ogrzewana budynku Vh: 3126,3 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 141,1 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 45,5 W/m 3 Strona 1 Audytor OZC SANKOM Sp. z o.o.

39 Żłobek Nr 2 w Słupsku Str. 38 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Żłobek Nr 2 w Słupsku - wariant III Miejscowość: Słupsk Adres: ul. 3 Maja 78 Projektant: mgr inż. Tomasz Wróbel / inż. Mirosław Ruczyński Data obliczeń: 23 czerwiec :21 Dane klimatyczne: Strefa klimatyczna: I Projektowa temperatura zewnętrzna e: -16 C Średnia roczna temperatura zewnętrzna m,e: 7,7 C Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: 1008,5 m 2 Kubatura ogrzewana budynku Vh: 3126,3 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 98,0 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 31,6 W/m 3 Strona 1 Audytor OZC SANKOM Sp. z o.o.

40 Żłobek Nr 2 w Słupsku Str. 39 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Żłobek Nr 2 w Słupsku - wariant II Miejscowość: Słupsk Adres: ul. 3 Maja 78 Projektant: mgr inż. Tomasz Wróbel / inż. Mirosław Ruczyński Data obliczeń: 23 czerwiec :21 Dane klimatyczne: Strefa klimatyczna: I Projektowa temperatura zewnętrzna e: -16 C Średnia roczna temperatura zewnętrzna m,e: 7,7 C Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: 1008,5 m 2 Kubatura ogrzewana budynku Vh: 3126,3 m 3 Projektowa strata ciepła przez przenikanie T: W Projektowa wentylacyjna strata ciepła V: W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH: 0 W Projektowe obciążenie cieplne budynku HL: W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A: 95,0 W/m 2 Wskaźnik HL odniesiony do kubatury HL,V: 30,6 W/m 3 Strona 1 Audytor OZC SANKOM Sp. z o.o.
