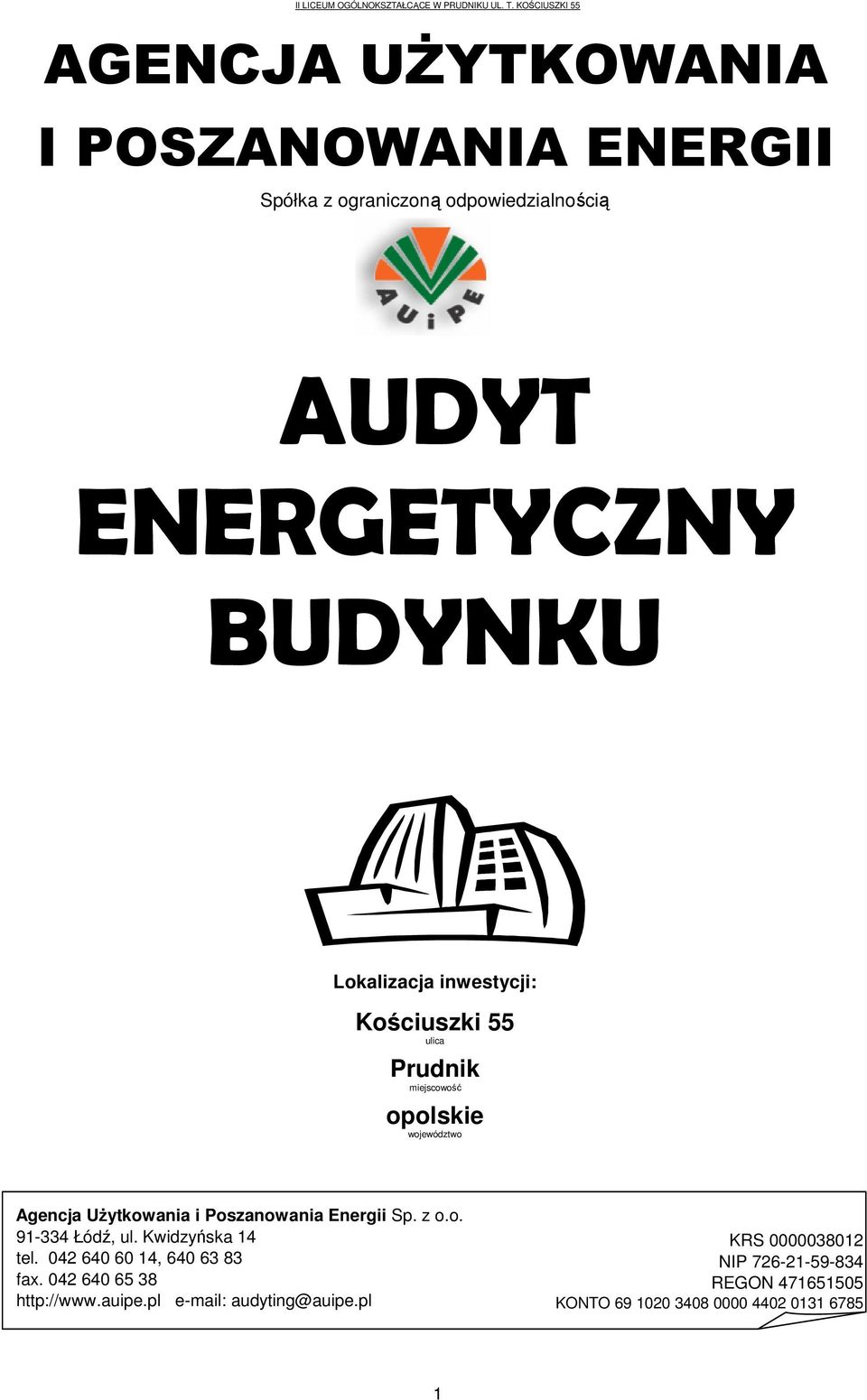

1 AGENCJA UśYTKOWANIA I POSZANOWANIA ENERGII Spółka z ograniczoną odpowiedzialnością AUDYT ENERGETYCZNY BUDYNKU Lokalizacja inwestycji: Kościuszki 55 ulica Prudnik miejscowość opolskie województwo Agencja UŜytkowania i Poszanowania Energii Sp. z o.o Łódź, ul. Kwidzyńska 14 tel , fax audyting@auipe.pl KRS NIP REGON KONTO

2 1. Strona tytułowa audytu energetycznego 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku szkoła 1.2 Rok budowy Właściciel lub zarządca miejscowość Prudnik (nazwa lub imię i nazwisko) ulica Kościuszki 55 tel fax województwo opolskie 2. Nazwa, adres i numer REGON firmy wykonującej audyt: Agencja UŜytkowania i Poszanowania Energii Spółka z ograniczoną odpowiedzialnością ul. Kwidzyńska 14, Łódź REGON Imię, Nazwisko, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inŝ. Sebastian Górka Zbójno 73; Fałków PESEL mgr inŝ.; kurs AUiPE /2004/13; Członek ZAE NR 778; AUDYTOR Z LISTY AUDYTORÓW MB BGK ZAE 1. Strona tytułowa audytu energetycznego 2. Karta audytu energetycznego budynku 3. Wykaz dokumentów i danych źródłowych 4. Inwentaryzacja techniczno-budowlana budynku 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 9. Załącznik nr 1. - dokumentacja techniczna budynku Starostwo Powiatowe w Prudniku 1.4 Adres budynku Prudnik ul. T. Kościuszki 76 podpis 4. Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane energetycznego kwalifikacje Arkadiusz Stawicki inwentaryzacja i obliczenia energetyczne mgr inŝ. budownictwa 5. Miejscowość: Łódź data wykonania opracowania styczeń Spis treści 7. Dokumentacja wykonania kolejnych kroków algorytmu słuŝącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. 2

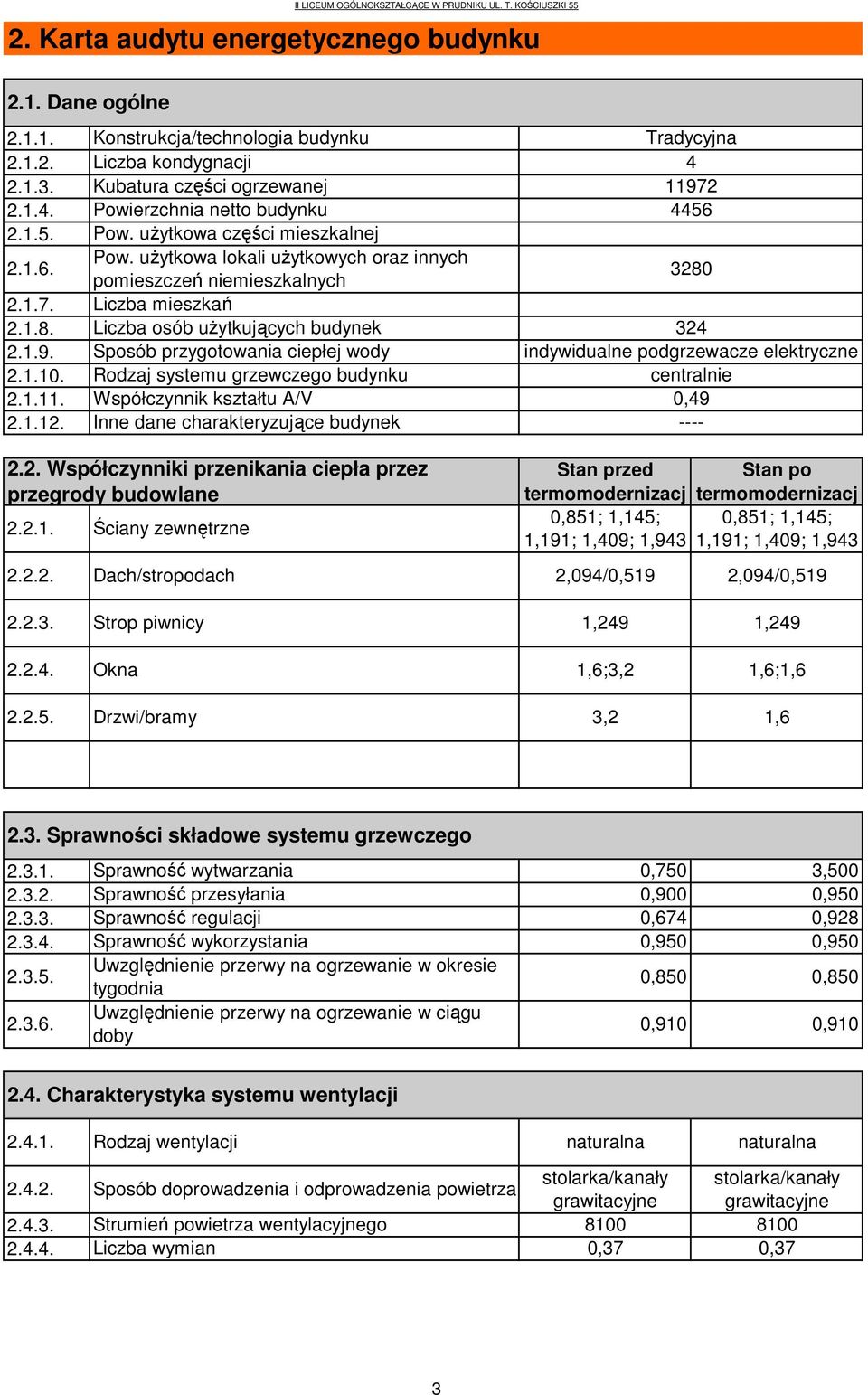

3 2. Karta audytu energetycznego budynku 2.1. Dane ogólne Konstrukcja/technologia budynku Liczba kondygnacji Kubatura części ogrzewanej Powierzchnia netto budynku Pow. uŝytkowa części mieszkalnej Pow. uŝytkowa lokali uŝytkowych oraz innych pomieszczeń niemieszkalnych Liczba mieszkań Liczba osób uŝytkujących budynek Sposób przygotowania ciepłej wody Rodzaj systemu grzewczego budynku Współczynnik kształtu A/V Inne dane charakteryzujące budynek 2.2. Współczynniki przenikania ciepła przez przegrody budowlane Ściany zewnętrzne Dach/stropodach Stan przed Stan po termomodernizacj termomodernizacj 0,851; 1,145; 0,851; 1,145; 1,191; 1,409; 1,943 1,191; 1,409; 1,943 2,094/0,519 Tradycyjna indywidualne podgrzewacze elektryczne centralnie 0, ,094/0, Strop piwnicy 1,249 1, Okna 1,6;3,2 1,6;1, Drzwi/bramy 3,2 1, Sprawności składowe systemu grzewczego Sprawność wytwarzania 0,750 3,500 Sprawność przesyłania 0,900 0,950 Sprawność regulacji 0,674 0,928 Sprawność wykorzystania 0,950 0,950 Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 0,850 0,850 Uwzględnienie przerwy na ogrzewanie w ciągu doby 0,910 0, Charakterystyka systemu wentylacji Rodzaj wentylacji naturalna naturalna Sposób doprowadzenia i odprowadzenia powietrza stolarka/kanały stolarka/kanały grawitacyjne grawitacyjne Strumień powietrza wentylacyjnego Liczba wymian 0,37 0,37 3

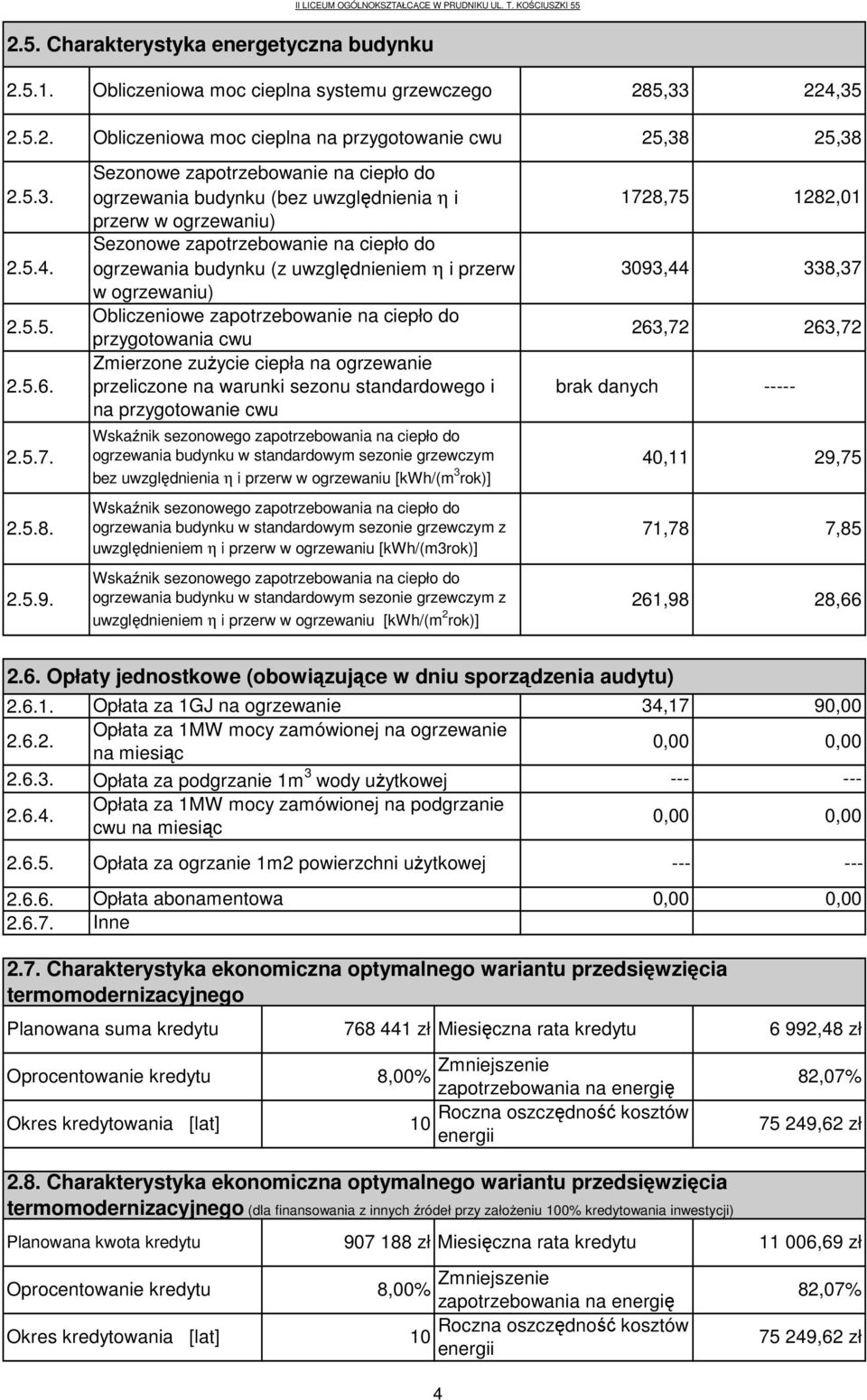

4 2.5. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego 285,33 224, Obliczeniowa moc cieplna na przygotowanie cwu 25,38 25,38 Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia η i przerw w ogrzewaniu) Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem η i przerw w ogrzewaniu) Obliczeniowe zapotrzebowanie na ciepło do przygotowania cwu Zmierzone zuŝycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia η i przerw w ogrzewaniu [kwh/(m 3 rok)] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem η i przerw w ogrzewaniu [kwh/(m3rok)] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem η i przerw w ogrzewaniu [kwh/(m 2 rok)] brak danych 1728, , ,44 338,37 263,72 40,11 29,75 71, ,72 7,85 261,98 28, Opłaty jednostkowe (obowiązujące w dniu sporządzenia audytu) Opłata za 1GJ na ogrzewanie 34,17 90,00 Opłata za 1MW mocy zamówionej na ogrzewanie na miesiąc 0,00 0,00 Opłata za podgrzanie 1m 3 wody uŝytkowej Opłata za 1MW mocy zamówionej na podgrzanie cwu na miesiąc 0,00 0,00 Opłata za ogrzanie 1m2 powierzchni uŝytkowej Opłata abonamentowa 0,00 Inne , Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana suma kredytu Oprocentowanie kredytu Okres kredytowania [lat] zł Miesięczna rata kredytu Zmniejszenie 8,00% zapotrzebowania na energię Roczna oszczędność kosztów 10 energii 6 992,48 zł 82,07% ,62 zł 2.8. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego (dla finansowania z innych źródeł przy załoŝeniu 100% kredytowania inwestycji) Planowana kwota kredytu zł Miesięczna rata kredytu ,69 zł Oprocentowanie kredytu Okres kredytowania [lat] 8,00% Zmniejszenie zapotrzebowania na energię Roczna oszczędność kosztów 10 energii 4 82,07% ,62 zł

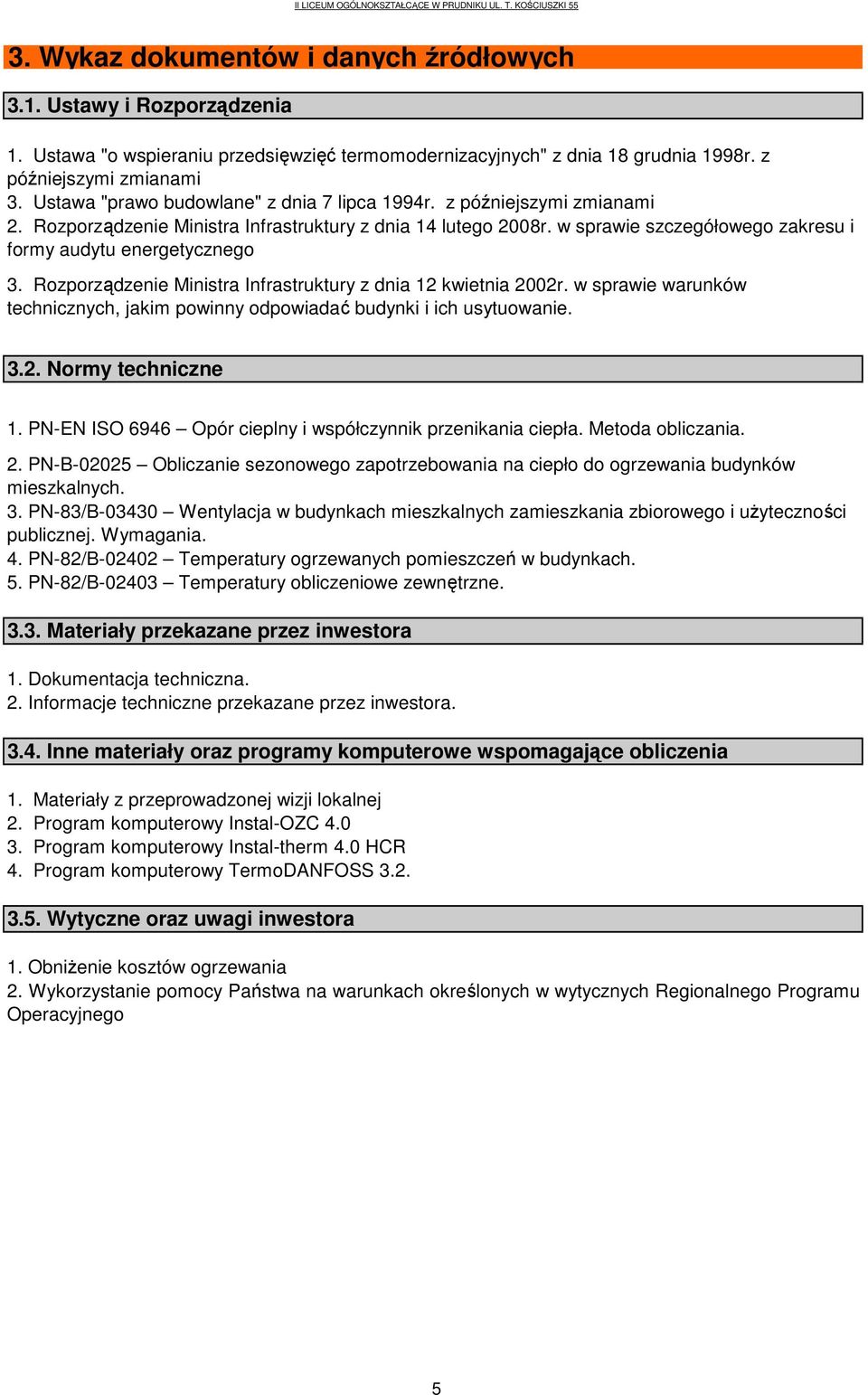

5 3. Wykaz dokumentów i danych źródłowych 3.1. Ustawy i Rozporządzenia 1. Ustawa "o wspieraniu przedsięwzięć termomodernizacyjnych" z dnia 18 grudnia 1998r. z późniejszymi zmianami 3. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 14 lutego 2008r. w sprawie szczegółowego zakresu i formy audytu energetycznego 3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Normy techniczne 1. PN-EN ISO 6946 Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-B Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne Materiały przekazane przez inwestora 1. Dokumentacja techniczna. 2. Informacje techniczne przekazane przez inwestora Inne materiały oraz programy komputerowe wspomagające obliczenia 1. Materiały z przeprowadzonej wizji lokalnej 2. Program komputerowy Instal-OZC Program komputerowy Instal-therm 4.0 HCR 4. Program komputerowy TermoDANFOSS Wytyczne oraz uwagi inwestora 1. ObniŜenie kosztów ogrzewania 2. Wykorzystanie pomocy Państwa na warunkach określonych w wytycznych Regionalnego Programu Operacyjnego 3. Maksymalna wielkość środków własnych inwestora, stanowiących moŝliwy do zadeklarowania udział własny przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi: zł 5

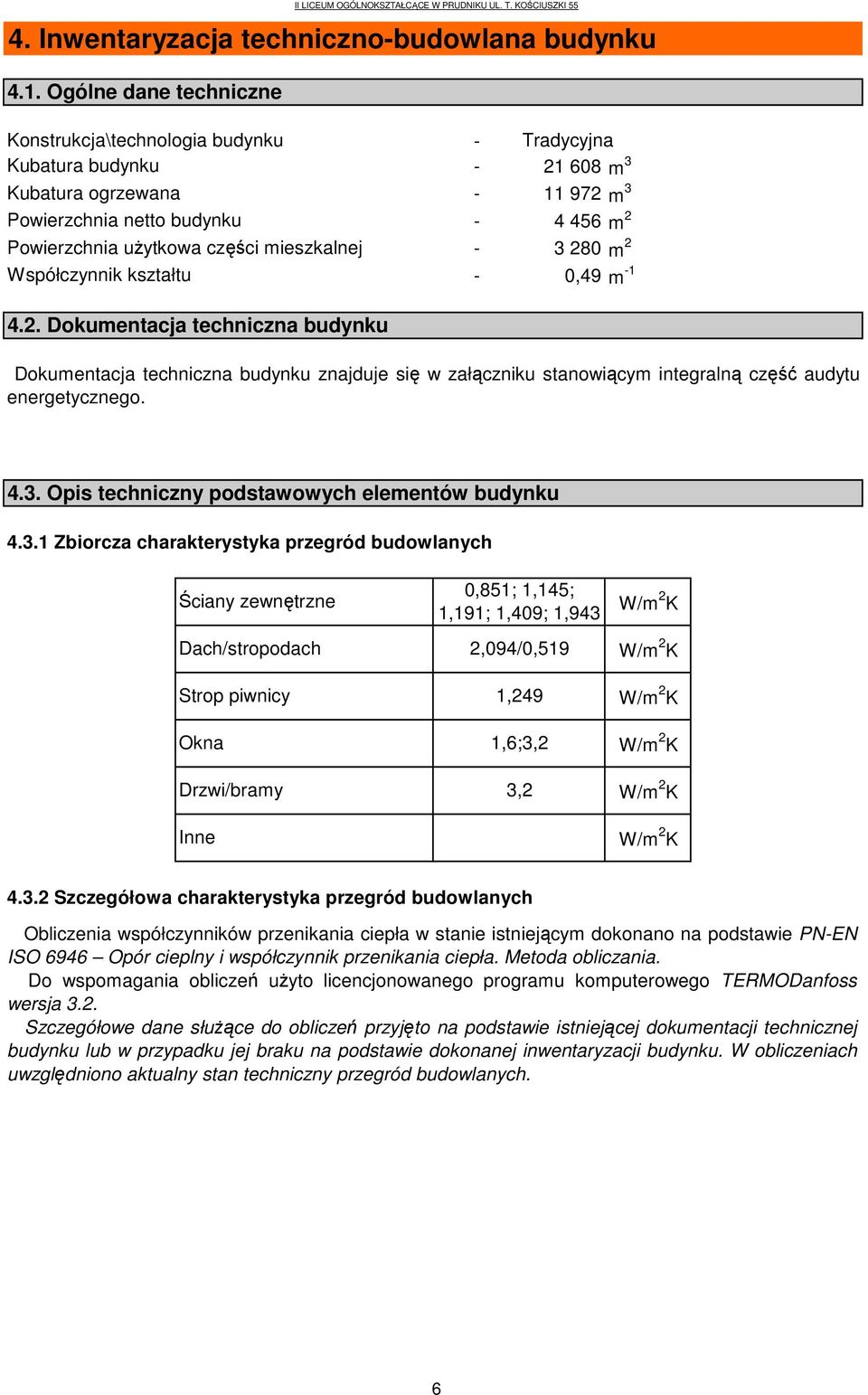

6 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja\technologia budynku Kubatura budynku Kubatura ogrzewana Powierzchnia netto budynku Powierzchnia uŝytkowa części mieszkalnej Współczynnik kształtu - Tradycyjna m m m m 2-0,49 m Dokumentacja techniczna budynku Dokumentacja techniczna budynku znajduje się w załączniku stanowiącym integralną część audytu energetycznego Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne Dach/stropodach Strop piwnicy Okna Drzwi/bramy Inne 0,851; 1,145; 1,191; 1,409; 1,943 2,094/0,519 1,249 1,6;3,2 3,2 0 W/m 2 K W/m 2 K W/m 2 K W/m 2 K W/m 2 K W/m 2 K Szczegółowa charakterystyka przegród budowlanych Obliczenia współczynników przenikania ciepła w stanie istniejącym dokonano na podstawie PN-EN ISO 6946 Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. Do wspomagania obliczeń uŝyto licencjonowanego programu komputerowego TERMODanfoss wersja 3.2. Szczegółowe dane słuŝące do obliczeń przyjęto na podstawie istniejącej dokumentacji technicznej budynku lub w przypadku jej braku na podstawie dokonanej inwentaryzacji budynku. W obliczeniach uwzględniono aktualny stan techniczny przegród budowlanych. 6

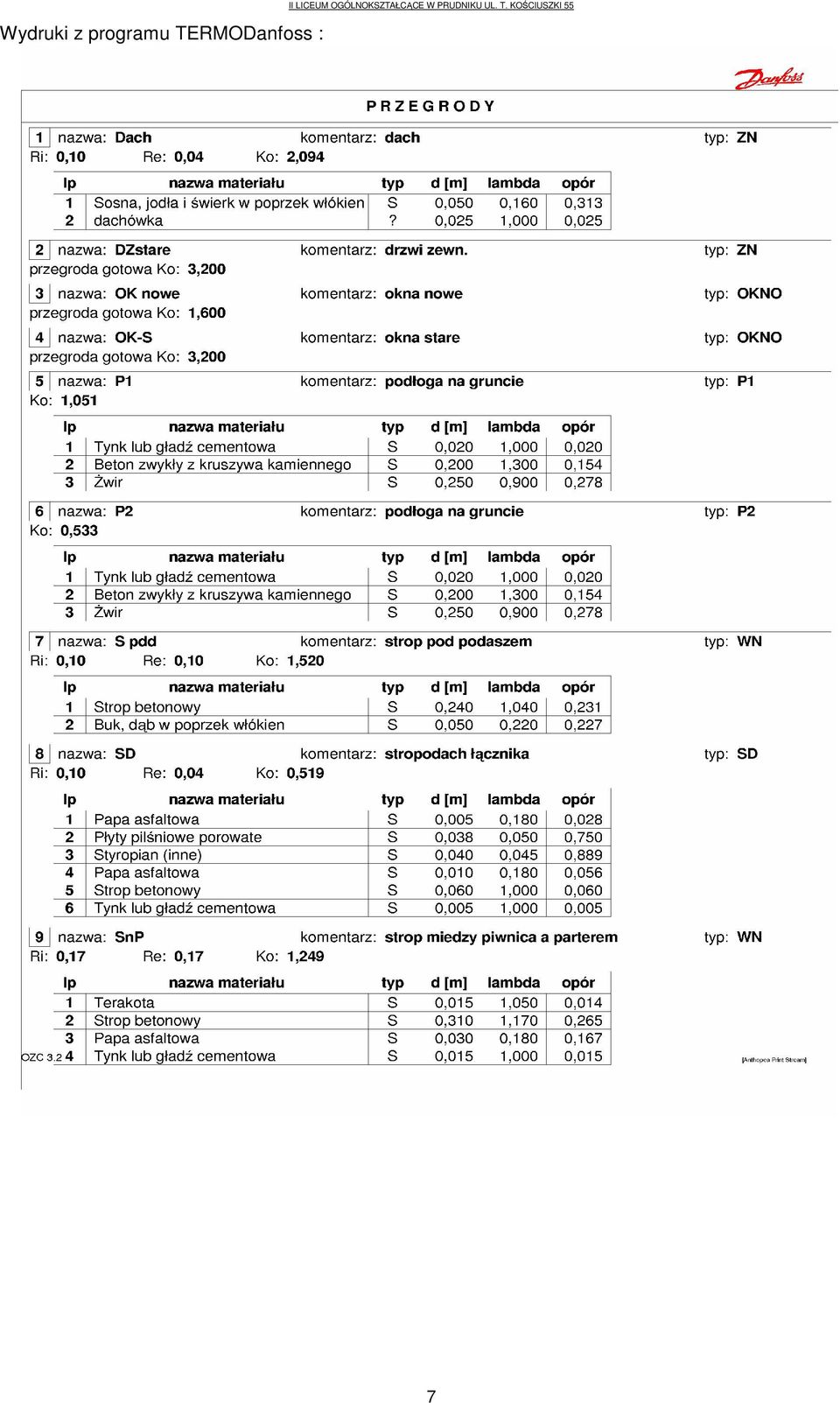

7 Wydruki z programu TERMODanfoss : II LICEUM OGÓLNOKSZTAŁCĄCE W PRUDNIKU UL. T. KOŚCIUSZKI 55 7

8 8

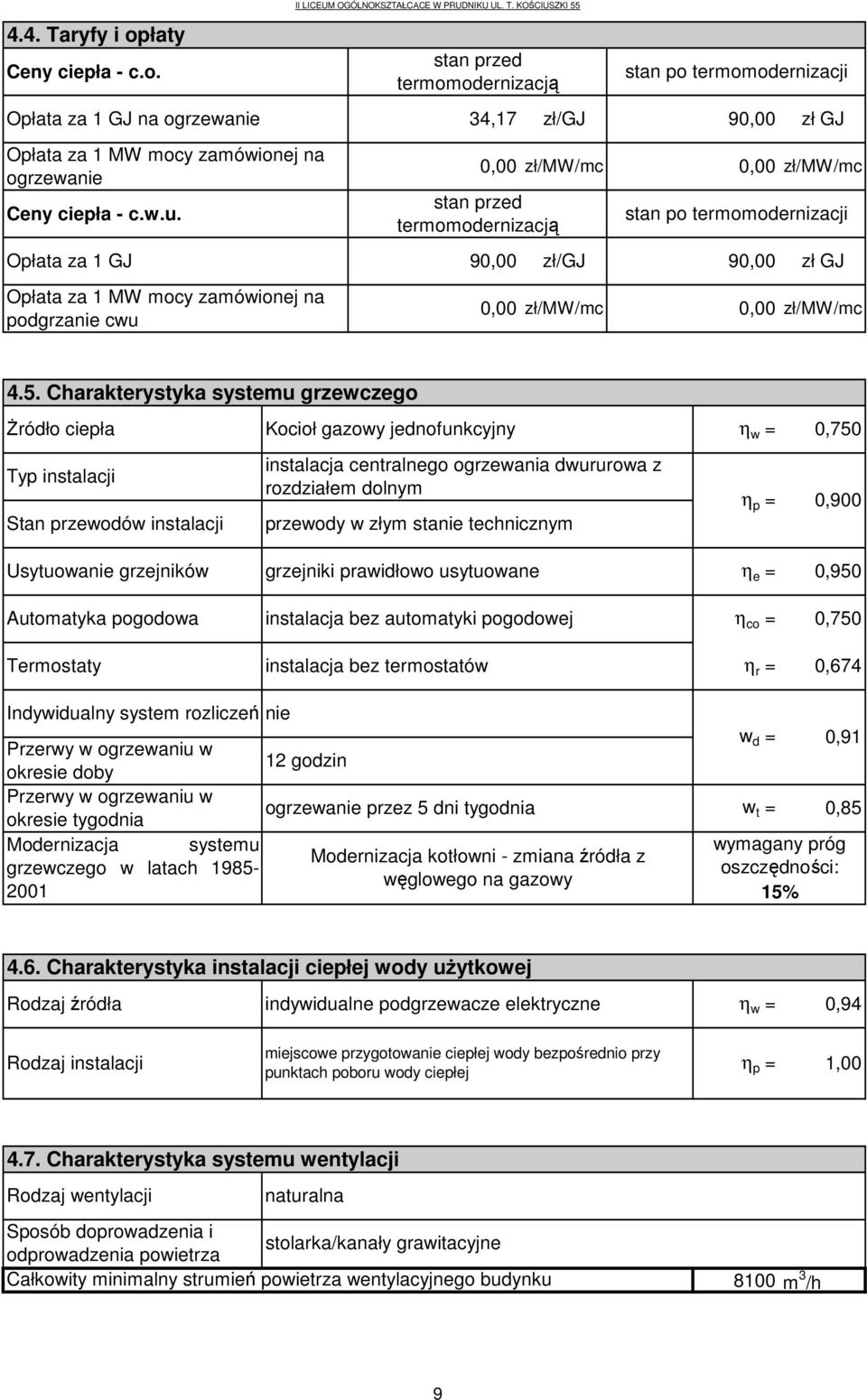

9 4.4. Taryfy i opłaty Ceny ciepła - c.o. Opłata za 1 GJ na ogrzewanie Opłata za 1 MW mocy zamówionej na ogrzewanie Ceny ciepła - c.w.u. stan przed termomodernizacją 34,17 0,00 zł/mw/mc stan przed termomodernizacją zł/gj Opłata za 1 GJ 90,00 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie cwu 0,00 zł/mw/mc stan po termomodernizacji 90,00 zł GJ 0,00 zł/mw/mc stan po termomodernizacji 90,00 zł GJ 0,00 zł/mw/mc 4.5. Charakterystyka systemu grzewczego śródło ciepła Kocioł gazowy jednofunkcyjny η w = 0,750 Typ instalacji Stan przewodów instalacji instalacja centralnego ogrzewania dwururowa z rozdziałem dolnym przewody w złym stanie technicznym η p = 0,900 Usytuowanie grzejników grzejniki prawidłowo usytuowane η e = 0,950 Automatyka pogodowa instalacja bez automatyki pogodowej η co = 0,750 Termostaty instalacja bez termostatów η r = 0,674 Indywidualny system rozliczeń nie Przerwy w ogrzewaniu w okresie doby 12 godzin Przerwy w ogrzewaniu w okresie tygodnia ogrzewanie przez 5 dni tygodnia Modernizacja systemu Modernizacja kotłowni - zmiana źródła z grzewczego w latach węglowego na gazowy 2001 w d = 0,91 w t = 0,85 wymagany próg oszczędności: 15% 4.6. Charakterystyka instalacji ciepłej wody uŝytkowej Rodzaj źródła indywidualne podgrzewacze elektryczne η w = 0,94 Rodzaj instalacji miejscowe przygotowanie ciepłej wody bezpośrednio przy punktach poboru wody ciepłej η p = 1, Charakterystyka systemu wentylacji Rodzaj wentylacji naturalna Sposób doprowadzenia i odprowadzenia powietrza stolarka/kanały grawitacyjne Całkowity minimalny strumień powietrza wentylacyjnego budynku 8100 m 3 /h 9

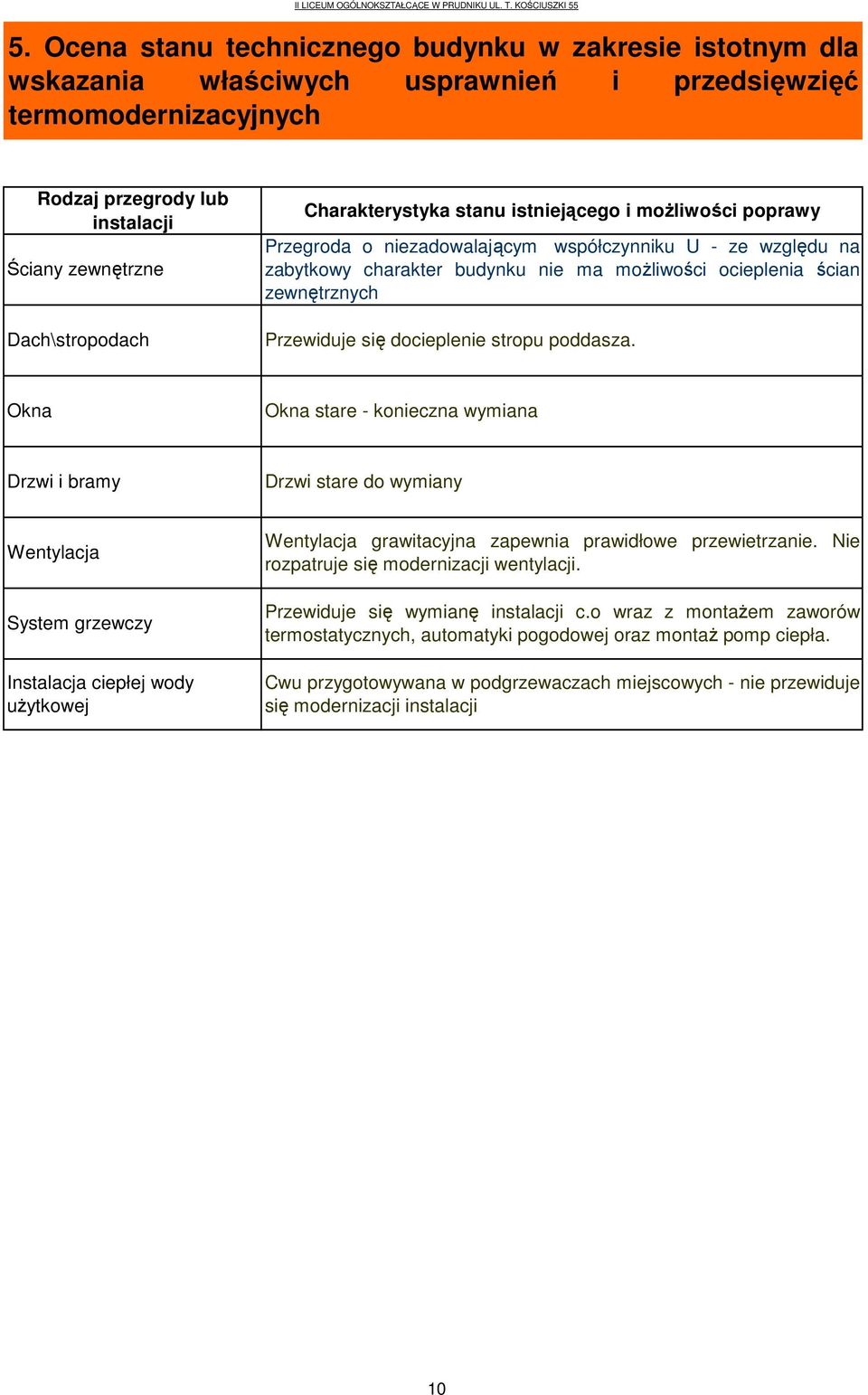

10 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji Ściany zewnętrzne Dach\stropodach Charakterystyka stanu istniejącego i moŝliwości poprawy Przegroda o niezadowalającym współczynniku U - ze względu na zabytkowy charakter budynku nie ma moŝliwości ocieplenia ścian zewnętrznych Przewiduje się docieplenie stropu poddasza. Okna Okna stare - konieczna wymiana Drzwi i bramy Drzwi stare do wymiany Wentylacja System grzewczy Instalacja ciepłej wody uŝytkowej Wentylacja grawitacyjna zapewnia prawidłowe przewietrzanie. Nie rozpatruje się modernizacji wentylacji. Przewiduje się wymianę instalacji c.o wraz z montaŝem zaworów termostatycznych, automatyki pogodowej oraz montaŝ pomp ciepła. Cwu przygotowywana w podgrzewaczach miejscowych - nie przewiduje się modernizacji instalacji 10

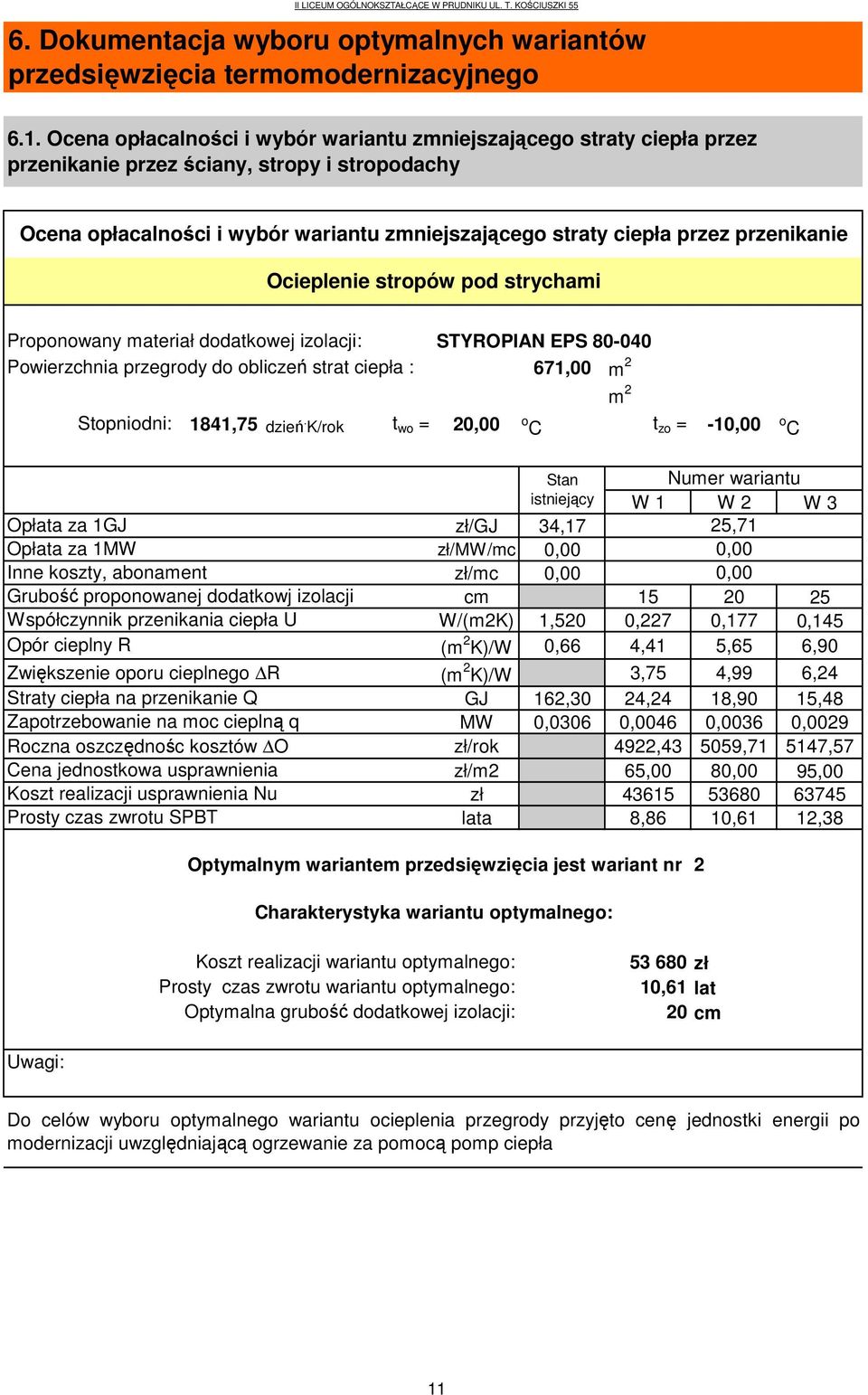

11 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 6.1. Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Ocieplenie stropów pod strychami Proponowany materiał dodatkowej izolacji: STYROPIAN EPS Powierzchnia przegrody do obliczeń strat ciepła : 671,00 m 2 Stopniodni: 1841,75 dzień. K/rok t wo = 20,00 o C t zo = -10,00 o C m 2 Opłata za 1GJ Opłata za 1MW Inne koszty, abonament Grubość proponowanej dodatkowj izolacji Współczynnik przenikania ciepła U Opór cieplny R Zwiększenie oporu cieplnego R Straty ciepła na przenikanie Q Zapotrzebowanie na moc cieplną q Roczna oszczędnośc kosztów O Cena jednostkowa usprawnienia Koszt realizacji usprawnienia Nu Prosty czas zwrotu SPBT Stan Numer wariantu istniejący W 1 W 2 W 3 zł/gj 34,17 25,71 zł/mw/mc 0,00 0,00 zł/mc 0,00 0,00 cm W/(m2K) 1,520 0,227 0,177 0,145 (m 2 K)/W 0,66 4,41 5,65 6,90 (m 2 K)/W 3,75 4,99 6,24 GJ 162,30 24,24 18,90 15,48 MW 0,0306 0,0046 0,0036 0,0029 zł/rok 4922, , ,57 zł/m2 65,00 80,00 95,00 zł lata 8,86 10,61 12,38 Optymalnym wariantem przedsięwzięcia jest wariant nr 2 Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: Prosty czas zwrotu wariantu optymalnego: 10,61 Optymalna grubość dodatkowej izolacji: 20 zł lat cm Uwagi: Do celów wyboru optymalnego wariantu ocieplenia przegrody przyjęto cenę jednostki energii po modernizacji uwzględniającą ogrzewanie za pomocą pomp ciepła 11

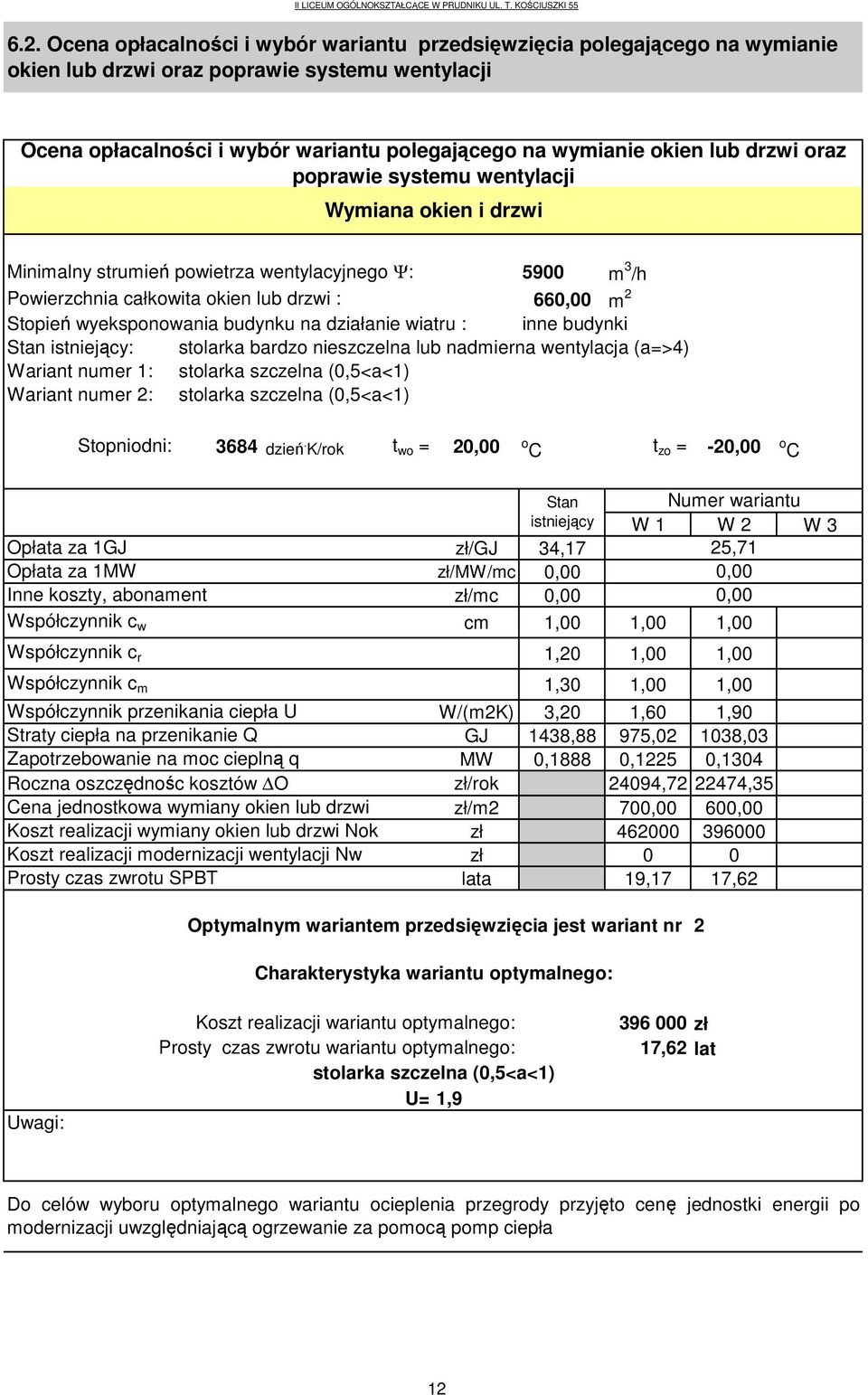

12 6.2. Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Wymiana okien i drzwi Minimalny strumień powietrza wentylacyjnego Ψ: 5900 m 3 /h Powierzchnia całkowita okien lub drzwi : 660,00 m 2 Stopień wyeksponowania budynku na działanie wiatru : inne budynki Stan istniejący: stolarka bardzo nieszczelna lub nadmierna wentylacja (a=>4) Wariant numer 1: stolarka szczelna (0,5<a<1) Wariant numer 2: stolarka szczelna (0,5<a<1) Wariant numer 3: stolarka bardzo szczelna (a<0,3) z nawiewnikami ręcznymi Stopniodni: 3684 dzień. K/rok t wo = 20,00 o C t zo = -20,00 o C Stan Numer wariantu istniejący W 1 W 2 W 3 Opłata za 1GJ zł/gj 34,17 25,71 Opłata za 1MW zł/mw/mc 0,00 0,00 Inne koszty, abonament zł/mc 0,00 0,00 Współczynnik c w cm 1,00 1,00 1,00 1,00 Współczynnik c r Współczynnik c m Współczynnik przenikania ciepła U Straty ciepła na przenikanie Q Zapotrzebowanie na moc cieplną q Roczna oszczędnośc kosztów O Cena jednostkowa wymiany okien lub drzwi Koszt realizacji wymiany okien lub drzwi Nok Koszt realizacji modernizacji wentylacji Nw Prosty czas zwrotu SPBT Charakterystyka wariantu optymalnego: 1,20 1,00 1,00 0,85 1,30 1,00 1,00 1,00 W/(m2K) 3,20 1,60 1,90 1,30 GJ 1438,88 975, ,03 816,16 MW 0,1888 0,1225 0,1304 0,1146 zł/rok 24094, , ,57 zł/m2 700,00 600,00 0,00 zł zł lata 19,17 17,62 0,00 Optymalnym wariantem przedsięwzięcia jest wariant nr 2 Uwagi: o1 Koszt realizacji wariantu optymalnego: Prosty czas zwrotu wariantu optymalnego: 17,62 stolarka szczelna (0,5<a<1) U= 1,9 zł lat Do celów wyboru optymalnego wariantu ocieplenia przegrody przyjęto cenę jednostki energii po modernizacji uwzględniającą ogrzewanie za pomocą pomp ciepła 12

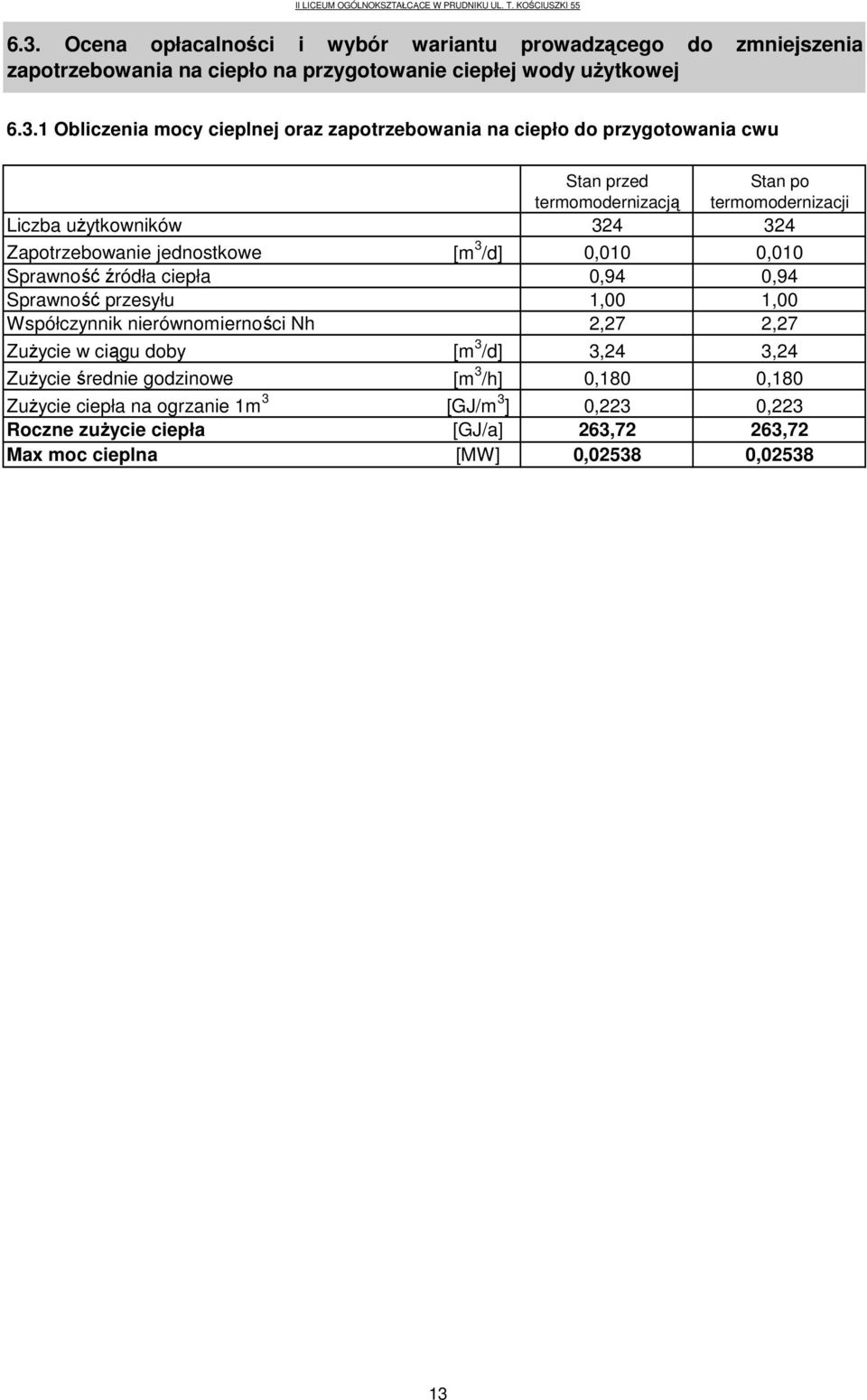

13 6.3. Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody uŝytkowej Obliczenia mocy cieplnej oraz zapotrzebowania na ciepło do przygotowania cwu Liczba uŝytkowników Zapotrzebowanie jednostkowe Sprawność źródła ciepła Sprawność przesyłu Współczynnik nierównomierności Nh ZuŜycie w ciągu doby ZuŜycie średnie godzinowe ZuŜycie ciepła na ogrzanie 1m 3 Roczne zuŝycie ciepła Max moc cieplna [m 3 /d] Stan przed Stan po termomodernizacją termomodernizacji ,010 0,010 0,94 0,94 1,00 1,00 2,27 2,27 [m 3 /d] [m 3 /h] [GJ/m 3 ] [GJ/a] [MW] 3,24 0,180 0, ,72 0, ,24 0,180 0, ,72 0,

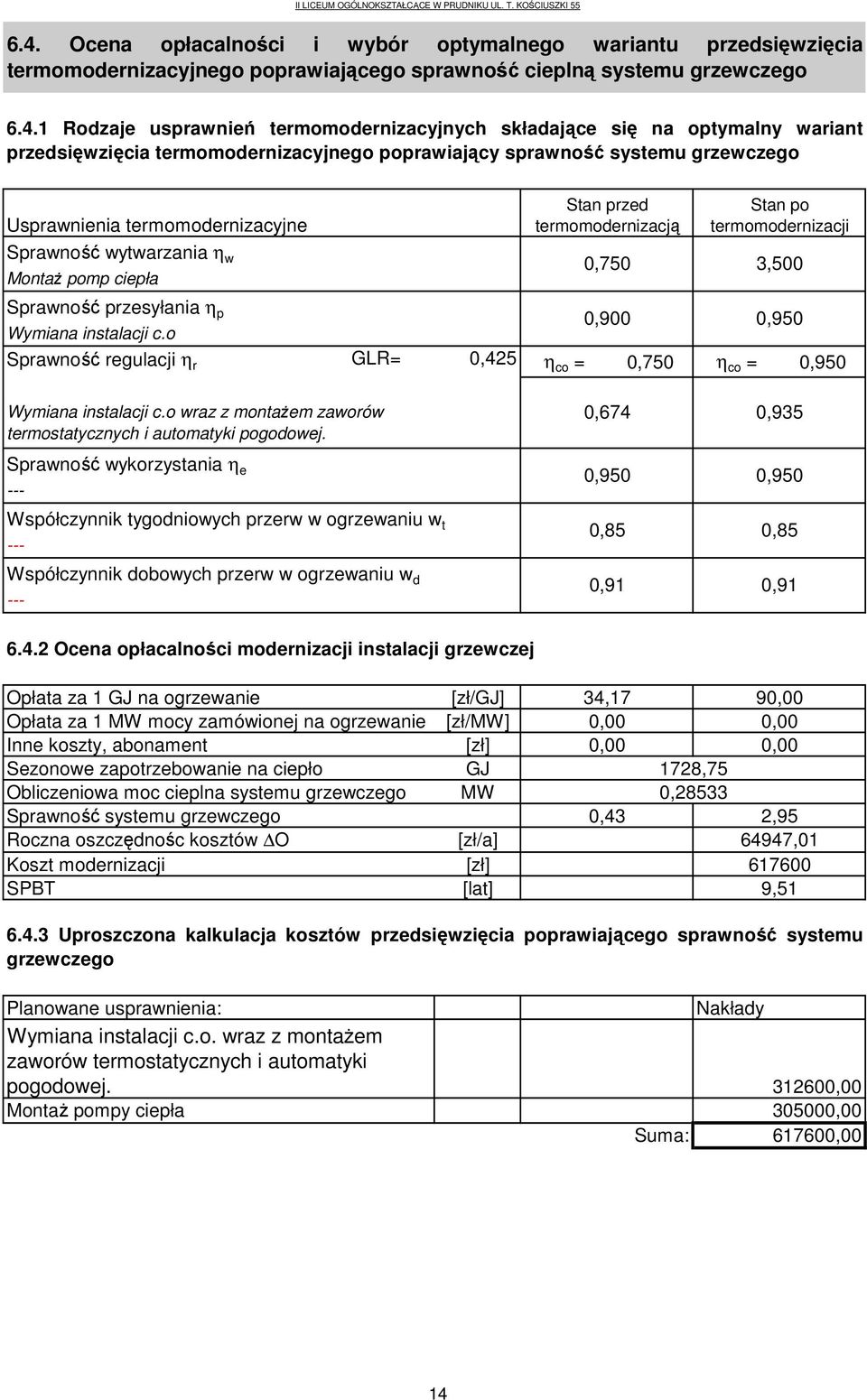

14 6.4. Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Rodzaje usprawnień termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiający sprawność systemu grzewczego Usprawnienia termomodernizacyjne Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania η w 0,750 3,500 MontaŜ pomp ciepła Sprawność przesyłania η p 0,900 0,950 Wymiana instalacji c.o Sprawność regulacji η r GLR= 0,425 η co = 0,750 η co = 0,950 Wymiana instalacji c.o wraz z montaŝem zaworów termostatycznych i automatyki pogodowej. 0,674 0,935 Sprawność wykorzystania η e 0,950 0, Współczynnik tygodniowych przerw w ogrzewaniu w t 0,85 0, Współczynnik dobowych przerw w ogrzewaniu w d 0,91 0, Ocena opłacalności modernizacji instalacji grzewczej Opłata za 1 GJ na ogrzewanie Opłata za 1 MW mocy zamówionej na ogrzewanie Inne koszty, abonament [zł/gj] [zł/mw] [zł] 34,17 0,00 0,00 90,00 0,00 0,00 Sezonowe zapotrzebowanie na ciepło Obliczeniowa moc cieplna systemu grzewczego GJ MW 1728,75 0,28533 Sprawność systemu grzewczego 0,43 2,95 Roczna oszczędnośc kosztów O Koszt modernizacji SPBT [zł/a] [zł] [lat] 64947, , Uproszczona kalkulacja kosztów przedsięwzięcia poprawiającego sprawność systemu grzewczego Planowane usprawnienia: Wymiana instalacji c.o. wraz z montaŝem Sztuk Cena za sztukę Nakłady zaworów termostatycznych i automatyki pogodowej. MontaŜ pompy ciepła , , , ,00 Suma: ,00 14

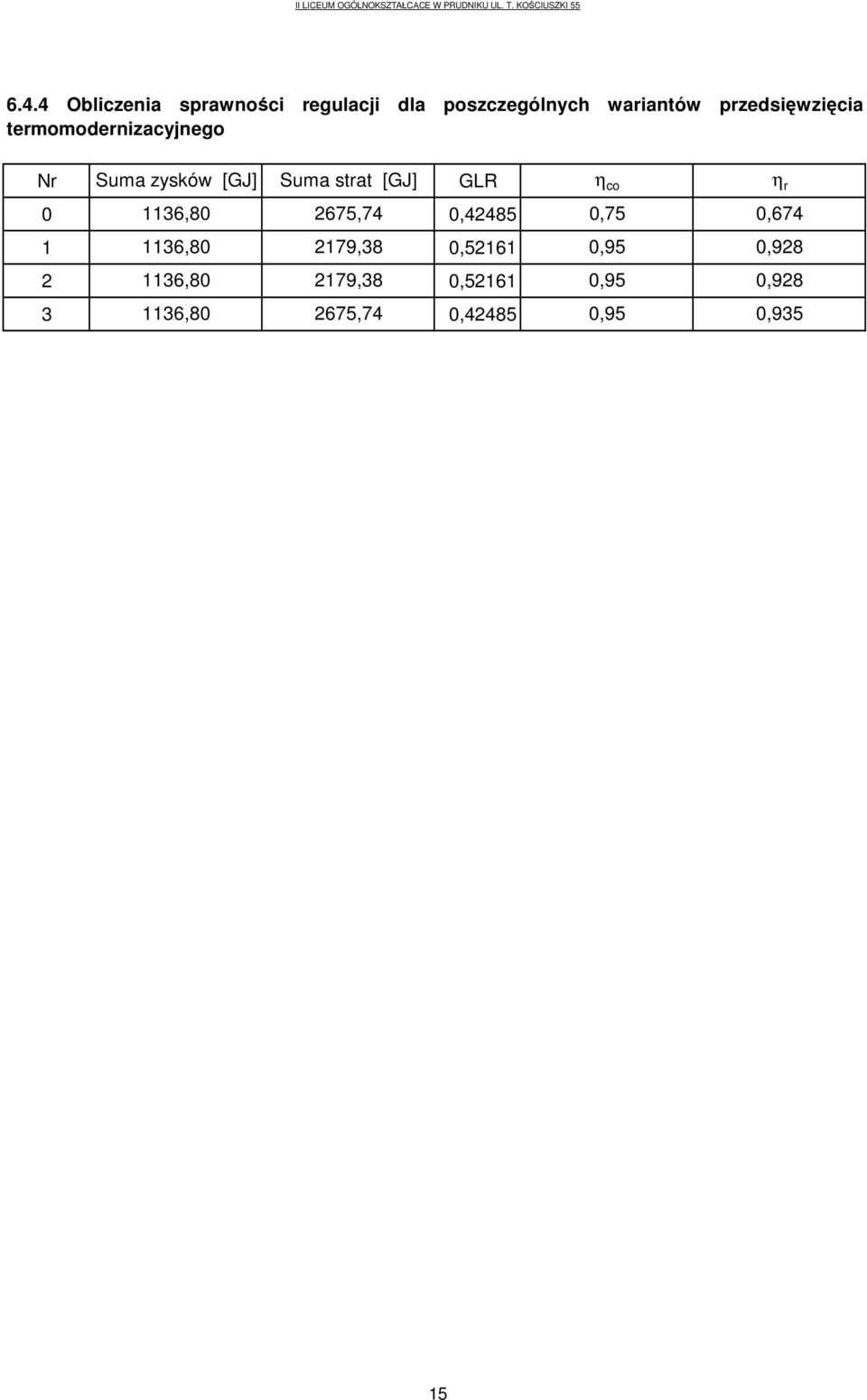

15 6.4.4 Obliczenia sprawności regulacji dla poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Nr Suma zysków [GJ] Suma strat [GJ] GLR η co η r , ,74 0, ,75 0, , ,38 0, ,95 0, , ,38 0, ,95 0, , ,74 0, ,95 0,935 15

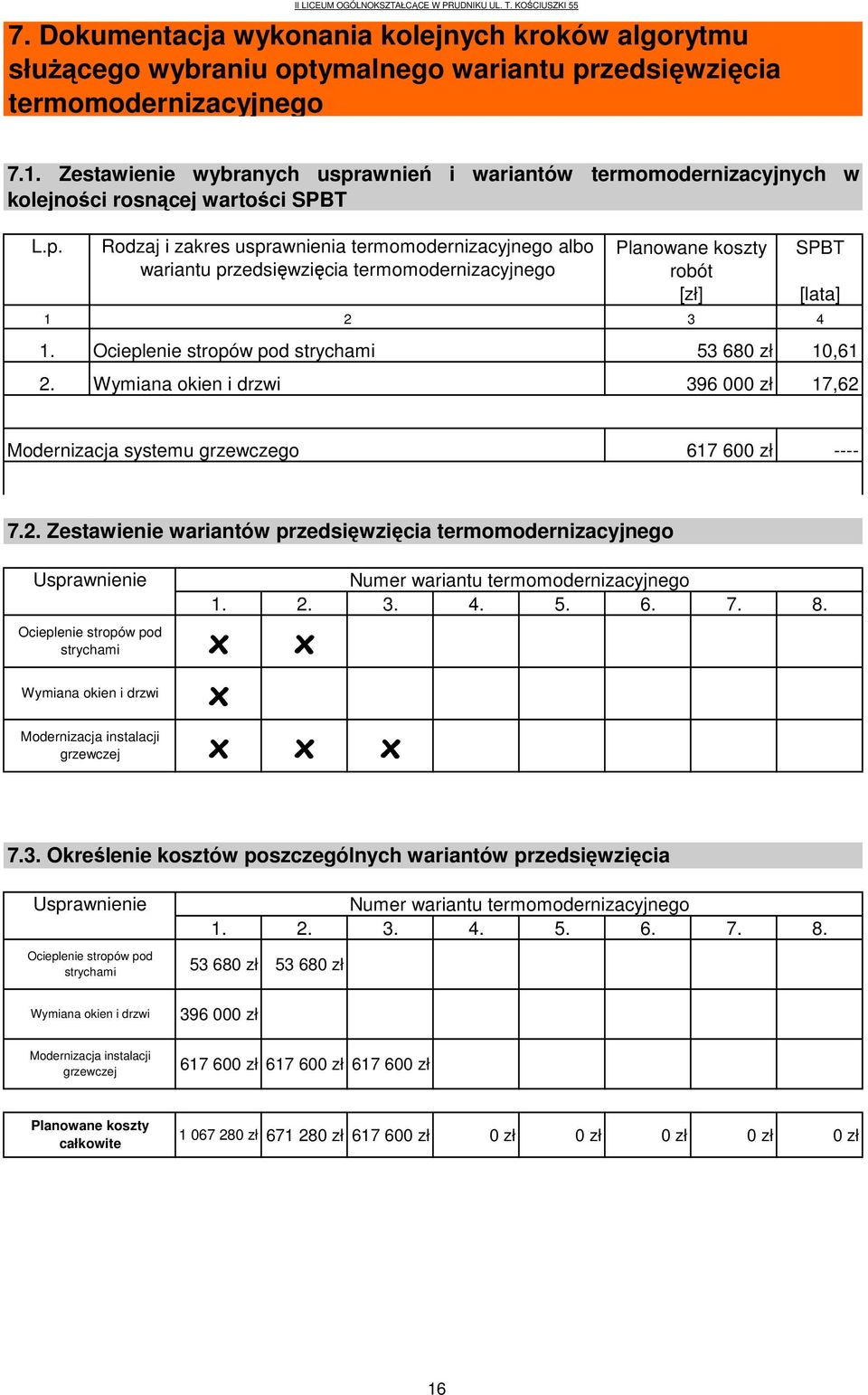

16 7. Dokumentacja wykonania kolejnych kroków algorytmu słuŝącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości SPBT L.p. Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] SPBT 1. Ocieplenie stropów pod strychami zł 10,61 2. Wymiana okien i drzwi zł 17,62 [lata] Modernizacja systemu grzewczego zł Zestawienie wariantów przedsięwzięcia termomodernizacyjnego Usprawnienie Ocieplenie stropów pod strychami Wymiana okien i drzwi Modernizacja instalacji grzewczej x x x x x x Numer wariantu termomodernizacyjnego 7.3. Określenie kosztów poszczególnych wariantów przedsięwzięcia Usprawnienie Ocieplenie stropów pod strychami Wymiana okien i drzwi Modernizacja instalacji grzewczej Numer wariantu termomodernizacyjnego zł zł zł zł zł zł Planowane koszty całkowite zł zł zł 0 zł 0 zł 0 zł 0 zł 0 zł 16

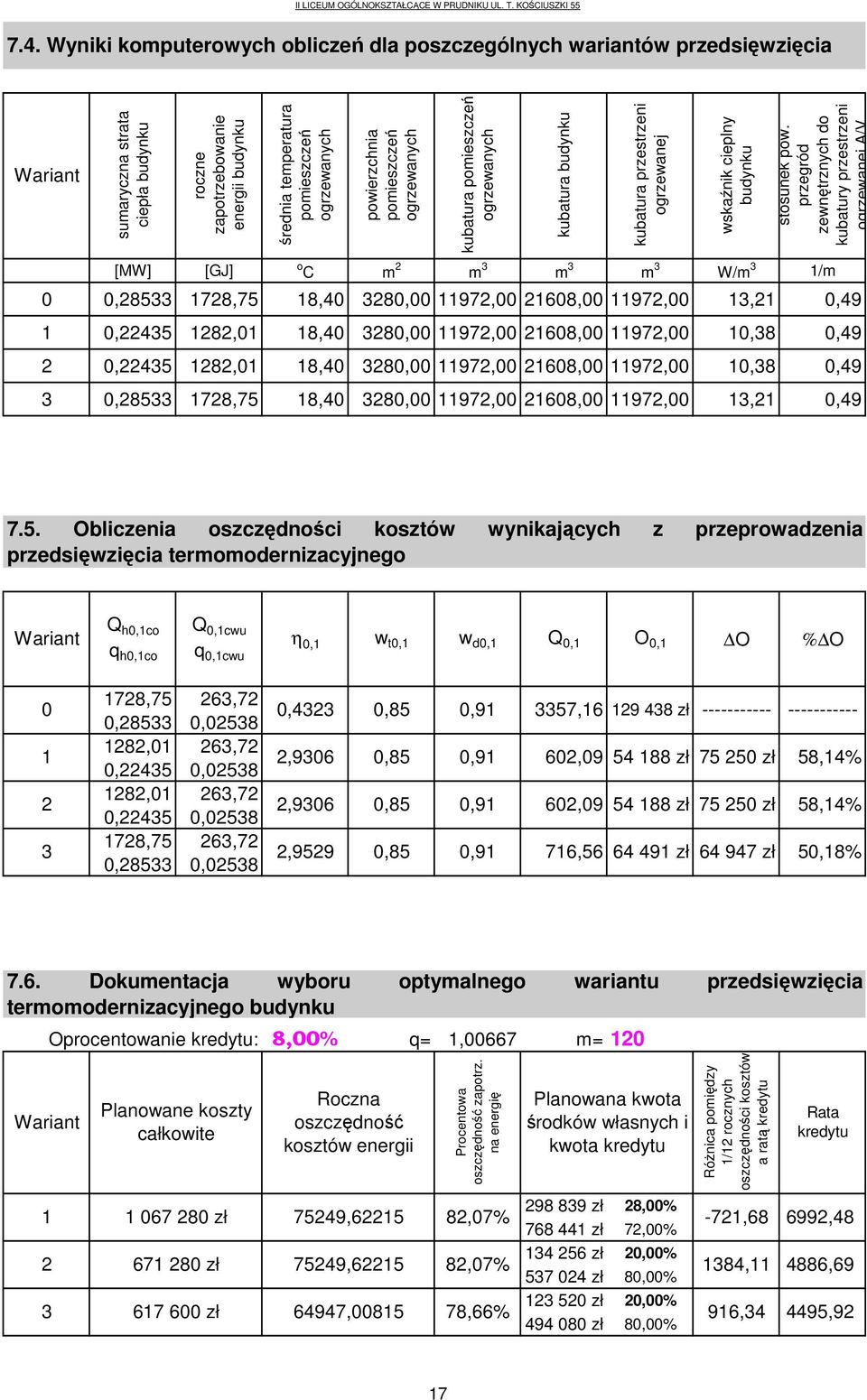

17 7.4. Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Wariant sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych wskaźnik cieplny budynku [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 3 1/m 0 0, ,75 18, , , , ,00 13,21 0,49 1 0, ,01 18, , , , ,00 10,38 0,49 2 0, ,01 18, , , , ,00 10,38 0,49 3 0, ,75 18, , , , ,00 13,21 0,49 kubatura budynku kubatura przestrzeni ogrzewanej stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V 7.5. Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Wariant Q h0,1co q h0,1co Q 0,1cwu q 0,1cwu η 0,1 w t0,1 w d0,1 Q 0,1 O 0,1 O % O ,75 263,72 0, , ,01 263,72 0, , ,01 263,72 0, , ,75 263,72 0, , ,4323 0,85 0,91 2,9306 0,85 0,91 2,9306 0,85 0,91 2,9529 0,85 0, , zł 602, zł zł 602, zł zł 716, zł zł ,14% 58,14% 50,18% 7.6. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Oprocentowanie kredytu: 8,00% q= 1,00667 m= 120 Wariant Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrz. na energię Planowana kwota środków własnych i kwota kredytu RóŜnica pomiędzy 1/12 rocznych oszczędności kosztów a ratą kredytu Rata kredytu zł 75249, ,07% zł 28,00% zł 72,00% -721, zł 75249, ,07% zł 20,00% zł 80,00% 1384, zł 64947, ,66% zł 20,00% zł 80,00% 916, , , ,92 17

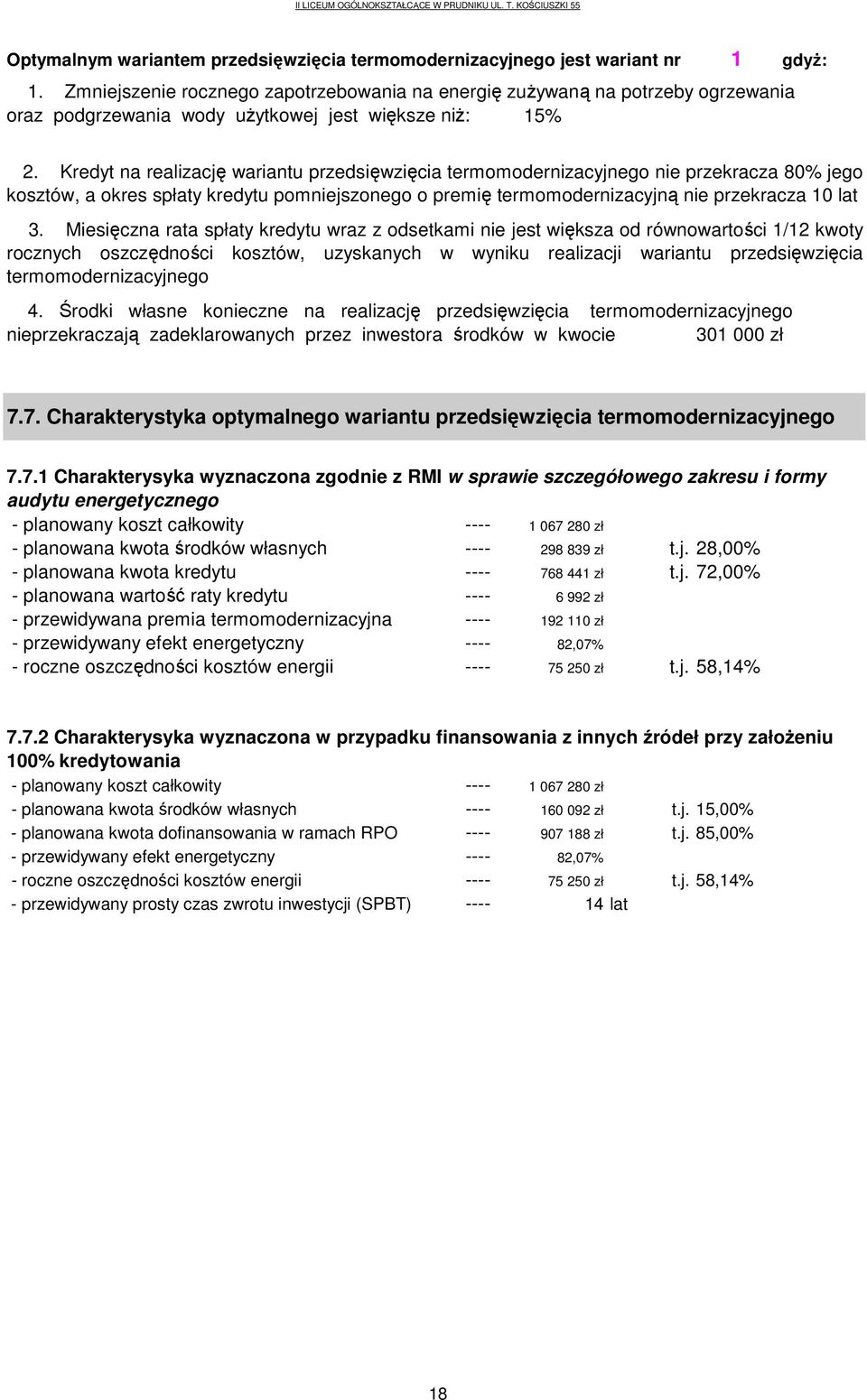

18 Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyŝ: 1. Zmniejszenie rocznego zapotrzebowania na energię zuŝywaną na potrzeby ogrzewania oraz podgrzewania wody uŝytkowej jest większe niŝ: 15% 2. Kredyt na realizację wariantu przedsięwzięcia termomodernizacyjnego nie przekracza 80% jego kosztów, a okres spłaty kredytu pomniejszonego o premię termomodernizacyjną nie przekracza 10 lat 3. Miesięczna rata spłaty kredytu wraz z odsetkami nie jest większa od równowartości 1/12 kwoty rocznych oszczędności kosztów, uzyskanych w wyniku realizacji wariantu przedsięwzięcia termomodernizacyjnego 4. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nieprzekraczają zadeklarowanych przez inwestora środków w kwocie zł 7.7. Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego Charakterysyka wyznaczona zgodnie z RMI w sprawie szczegółowego zakresu i formy audytu energetycznego - planowany koszt całkowity zł - planowana kwota środków własnych zł t.j. 28,00% - planowana kwota kredytu zł t.j. 72,00% - planowana wartość raty kredytu zł - przewidywana premia termomodernizacyjna zł - przewidywany efekt energetyczny ,07% - roczne oszczędności kosztów energii zł t.j. 58,14% Charakterysyka wyznaczona w przypadku finansowania z innych źródeł przy załoŝeniu 100% kredytowania - planowany koszt całkowity zł - planowana kwota środków własnych zł t.j. 15,00% - planowana kwota dofinansowania w ramach RPO zł t.j. 85,00% - przewidywany efekt energetyczny ,07% - roczne oszczędności kosztów energii zł t.j. 58,14% - przewidywany prosty czas zwrotu inwestycji (SPBT) lat 18

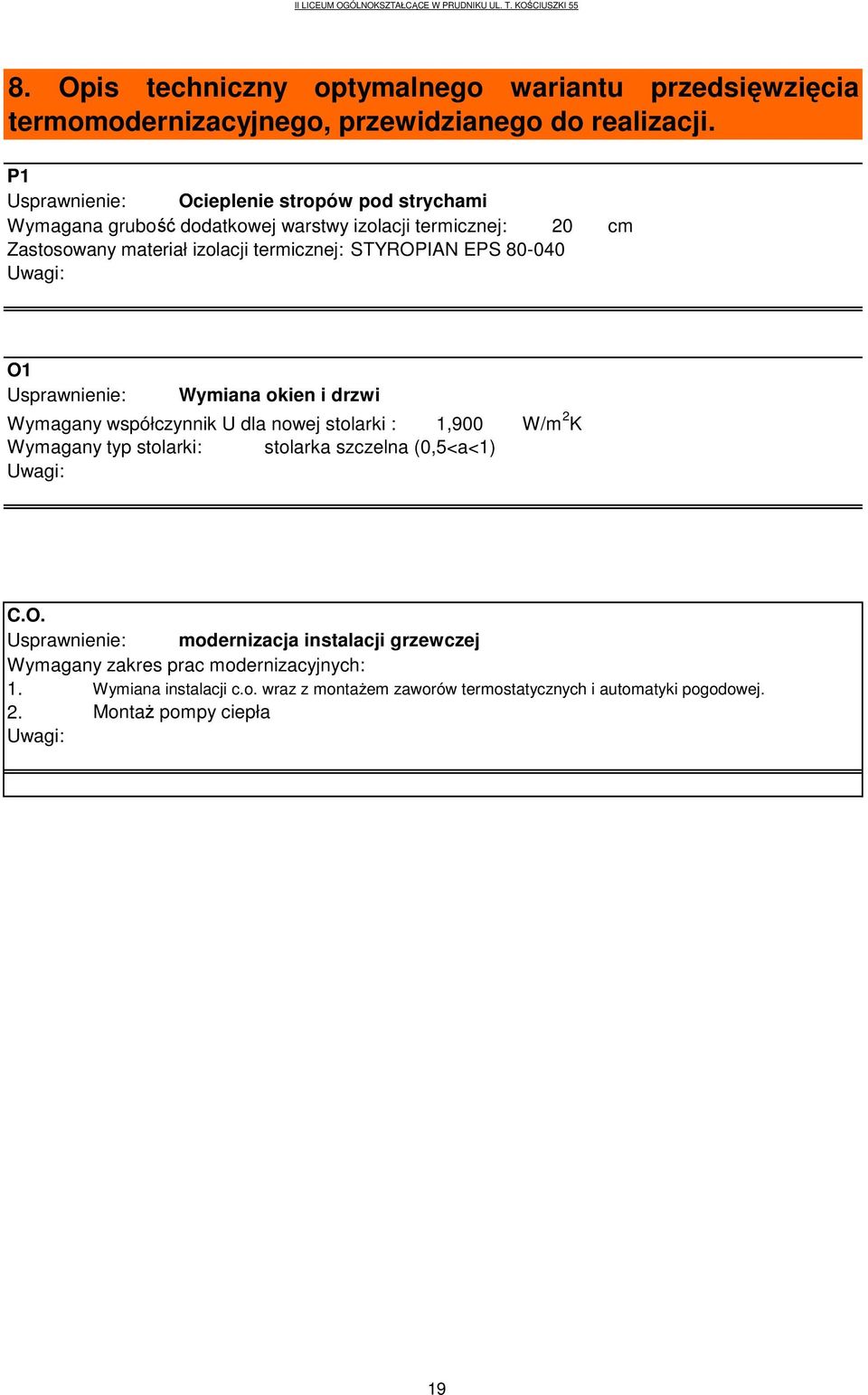

19 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. P1 Usprawnienie: Ocieplenie stropów pod strychami Wymagana grubość dodatkowej warstwy izolacji termicznej: 20 cm Zastosowany materiał izolacji termicznej: STYROPIAN EPS Uwagi: 0 O1 Usprawnienie: Wymiana okien i drzwi Wymagany współczynnik U dla nowej stolarki : 1,900 W/m 2 K Wymagany typ stolarki: stolarka szczelna (0,5<a<1) Uwagi: o1 C.O. Usprawnienie: modernizacja instalacji grzewczej Wymagany zakres prac modernizacyjnych: Uwagi: Wymiana instalacji c.o. wraz z montaŝem zaworów termostatycznych i automatyki pogodowej. MontaŜ pompy ciepła 19

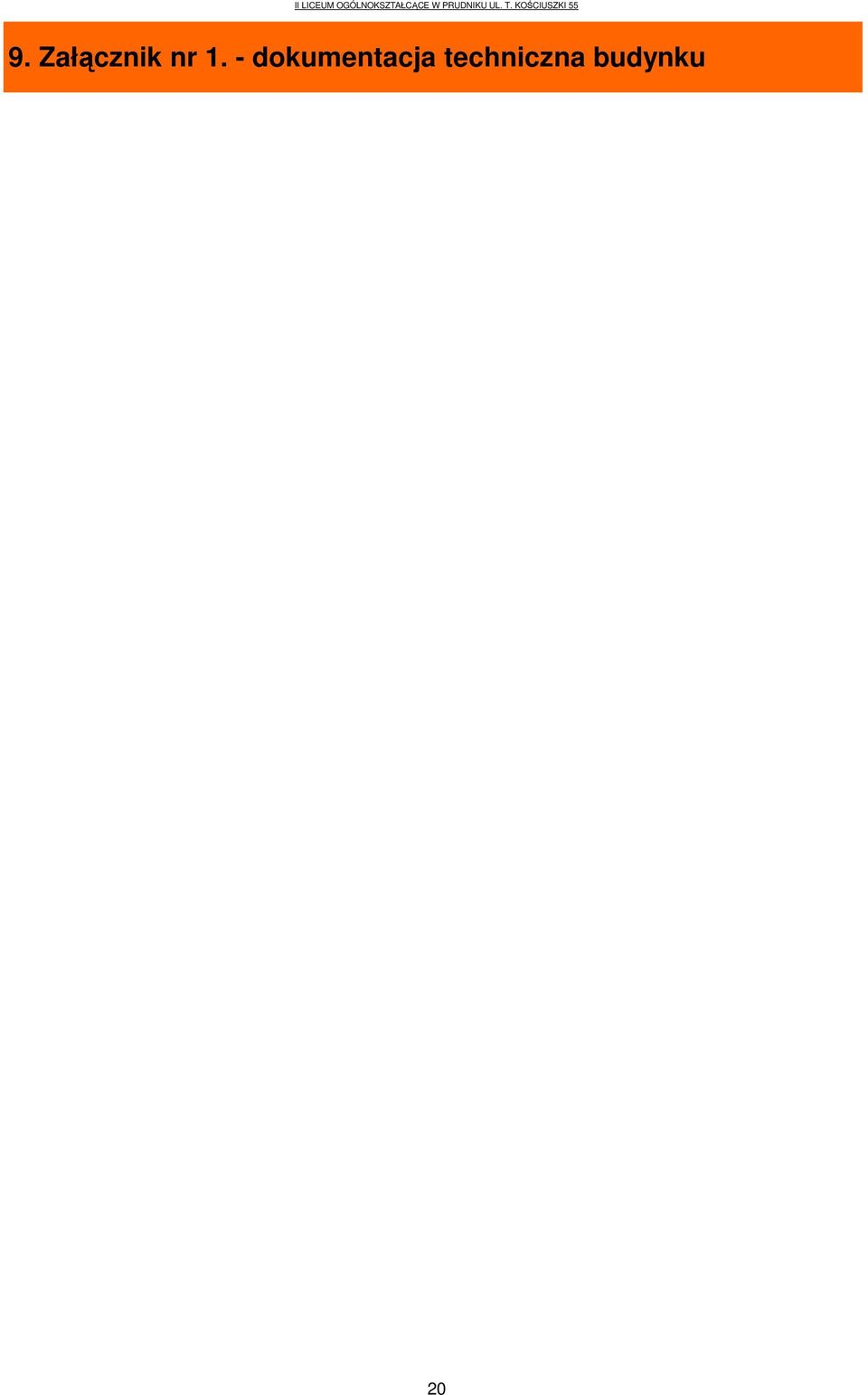

20 9. Załącznik nr 1. - dokumentacja techniczna budynku 20
