OPIS TECHNICZNY Branża Sanitarna

Transkrypt

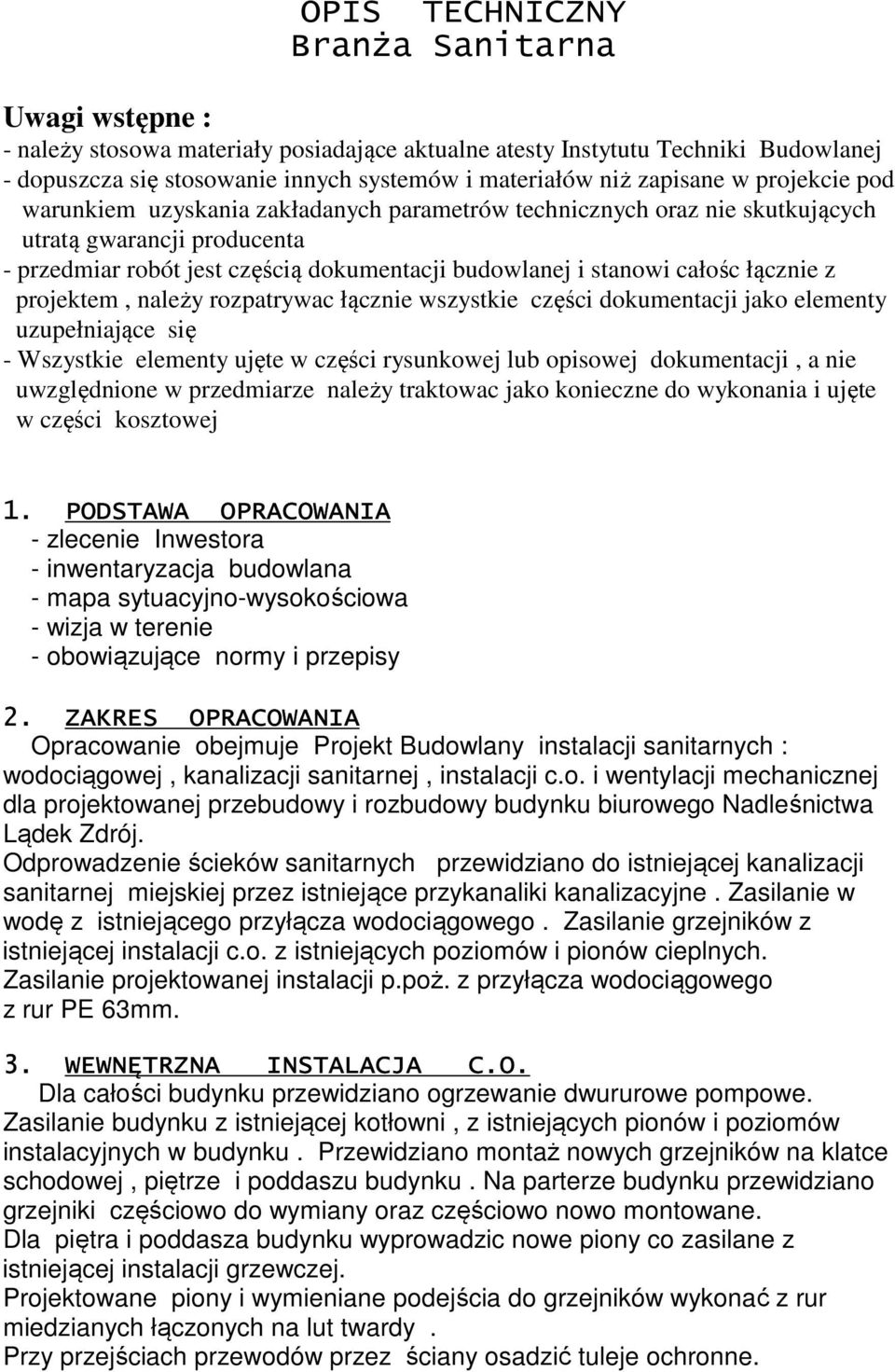

1 OPIS TECHNICZNY Branża Sanitarna Uwagi wstępne : - należy stosowa materiały posiadające aktualne atesty Instytutu Techniki Budowlanej - dopuszcza się stosowanie innych systemów i materiałów niż zapisane w projekcie pod warunkiem uzyskania zakładanych parametrów technicznych oraz nie skutkujących utratą gwarancji producenta - przedmiar robót jest częścią dokumentacji budowlanej i stanowi całośc łącznie z projektem, należy rozpatrywac łącznie wszystkie części dokumentacji jako elementy uzupełniające się - Wszystkie elementy ujęte w części rysunkowej lub opisowej dokumentacji, a nie uwzględnione w przedmiarze należy traktowac jako konieczne do wykonania i ujęte w części kosztowej 1. PODSTAWA OPRACOWANIA - zlecenie Inwestora - inwentaryzacja budowlana - mapa sytuacyjno-wysokościowa - wizja w terenie - obowiązujące normy i przepisy 2. ZAKRES OPRACOWANIA Opracowanie obejmuje Projekt Budowlany instalacji sanitarnych : wodociągowej, kanalizacji sanitarnej, instalacji c.o. i wentylacji mechanicznej dla projektowanej przebudowy i rozbudowy budynku biurowego Nadleśnictwa Lądek Zdrój. Odprowadzenie ścieków sanitarnych przewidziano do istniejącej kanalizacji sanitarnej miejskiej przez istniejące przykanaliki kanalizacyjne. Zasilanie w wodę z istniejącego przyłącza wodociągowego. Zasilanie grzejników z istniejącej instalacji c.o. z istniejących poziomów i pionów cieplnych. Zasilanie projektowanej instalacji p.poż. z przyłącza wodociągowego z rur PE 63mm. 3. WEWNĘTRZNA INSTALACJA C.O. Dla całości budynku przewidziano ogrzewanie dwururowe pompowe. Zasilanie budynku z istniejącej kotłowni, z istniejących pionów i poziomów instalacyjnych w budynku. Przewidziano montaż nowych grzejników na klatce schodowej, piętrze i poddaszu budynku. Na parterze budynku przewidziano grzejniki częściowo do wymiany oraz częściowo nowo montowane. Dla piętra i poddasza budynku wyprowadzic nowe piony co zasilane z istniejącej instalacji grzewczej. Projektowane piony i wymieniane podejścia do grzejników wykonać z rur miedzianych łączonych na lut twardy. Przy przejściach przewodów przez ściany osadzić tuleje ochronne.

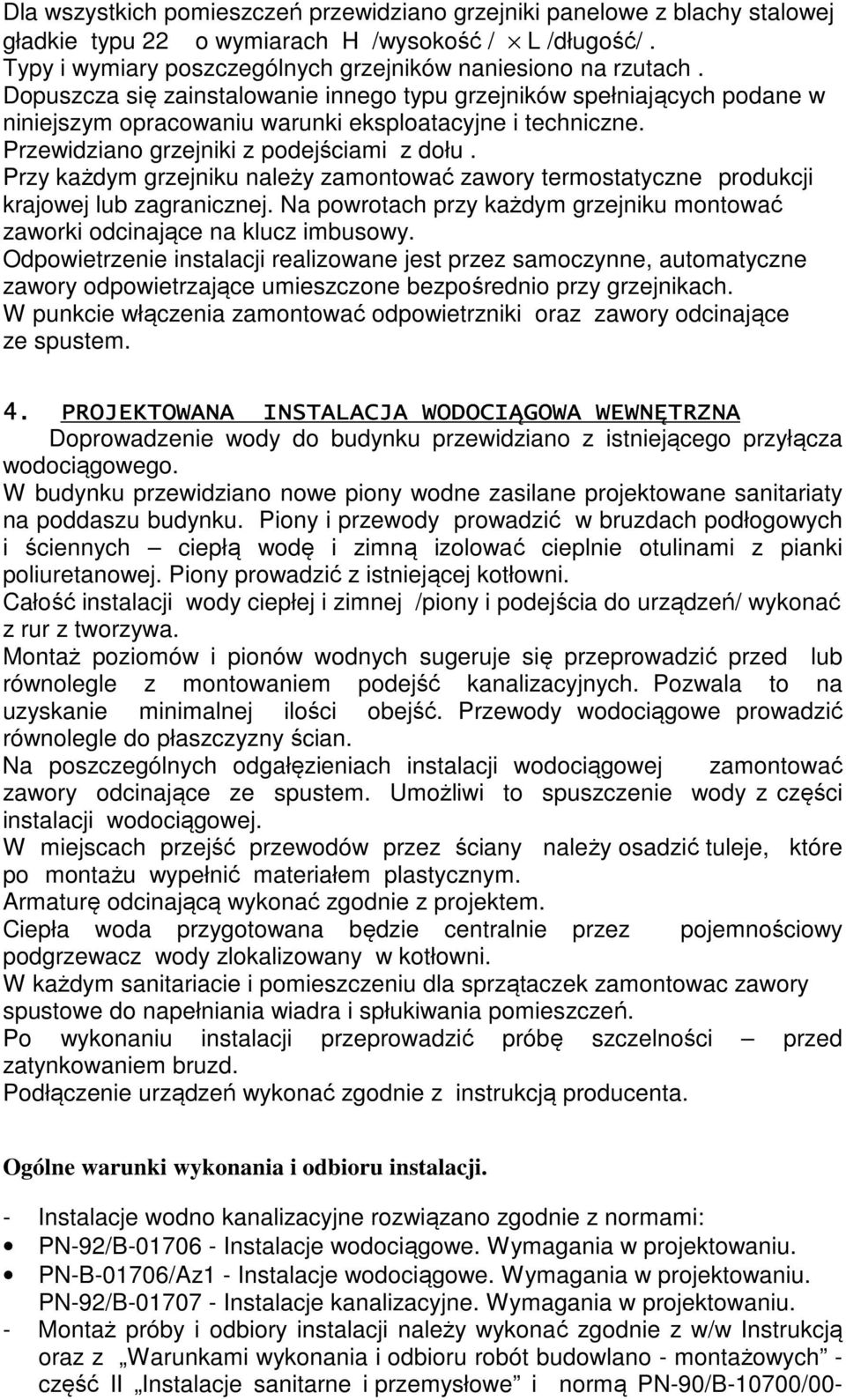

2 Dla wszystkich pomieszczeń przewidziano grzejniki panelowe z blachy stalowej gładkie typu 22 o wymiarach H /wysokość / L /długość/. Typy i wymiary poszczególnych grzejników naniesiono na rzutach. Dopuszcza się zainstalowanie innego typu grzejników spełniających podane w niniejszym opracowaniu warunki eksploatacyjne i techniczne. Przewidziano grzejniki z podejściami z dołu. Przy każdym grzejniku należy zamontować zawory termostatyczne produkcji krajowej lub zagranicznej. Na powrotach przy każdym grzejniku montować zaworki odcinające na klucz imbusowy. Odpowietrzenie instalacji realizowane jest przez samoczynne, automatyczne zawory odpowietrzające umieszczone bezpośrednio przy grzejnikach. W punkcie włączenia zamontować odpowietrzniki oraz zawory odcinające ze spustem. 4. PROJEKTOWANA INSTALACJA WODOCIĄGOWA WEWNĘTRZNA Doprowadzenie wody do budynku przewidziano z istniejącego przyłącza wodociągowego. W budynku przewidziano nowe piony wodne zasilane projektowane sanitariaty na poddaszu budynku. Piony i przewody prowadzić w bruzdach podłogowych i ściennych ciepłą wodę i zimną izolować cieplnie otulinami z pianki poliuretanowej. Piony prowadzić z istniejącej kotłowni. Całość instalacji wody ciepłej i zimnej /piony i podejścia do urządzeń/ wykonać z rur z tworzywa. Montaż poziomów i pionów wodnych sugeruje się przeprowadzić przed lub równolegle z montowaniem podejść kanalizacyjnych. Pozwala to na uzyskanie minimalnej ilości obejść. Przewody wodociągowe prowadzić równolegle do płaszczyzny ścian. Na poszczególnych odgałęzieniach instalacji wodociągowej zamontować zawory odcinające ze spustem. Umożliwi to spuszczenie wody z części instalacji wodociągowej. W miejscach przejść przewodów przez ściany należy osadzić tuleje, które po montażu wypełnić materiałem plastycznym. Armaturę odcinającą wykonać zgodnie z projektem. Ciepła woda przygotowana będzie centralnie przez pojemnościowy podgrzewacz wody zlokalizowany w kotłowni. W każdym sanitariacie i pomieszczeniu dla sprzątaczek zamontowac zawory spustowe do napełniania wiadra i spłukiwania pomieszczeń. Po wykonaniu instalacji przeprowadzić próbę szczelności przed zatynkowaniem bruzd. Podłączenie urządzeń wykonać zgodnie z instrukcją producenta. Ogólne warunki wykonania i odbioru instalacji. - Instalacje wodno kanalizacyjne rozwiązano zgodnie z normami: PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. PN-B-01706/Az1 - Instalacje wodociągowe. Wymagania w projektowaniu. PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu. - Montaż próby i odbiory instalacji należy wykonać zgodnie z w/w Instrukcją oraz z Warunkami wykonania i odbioru robót budowlano - montażowych - część II Instalacje sanitarne i przemysłowe i normą PN-90/B-10700/00-

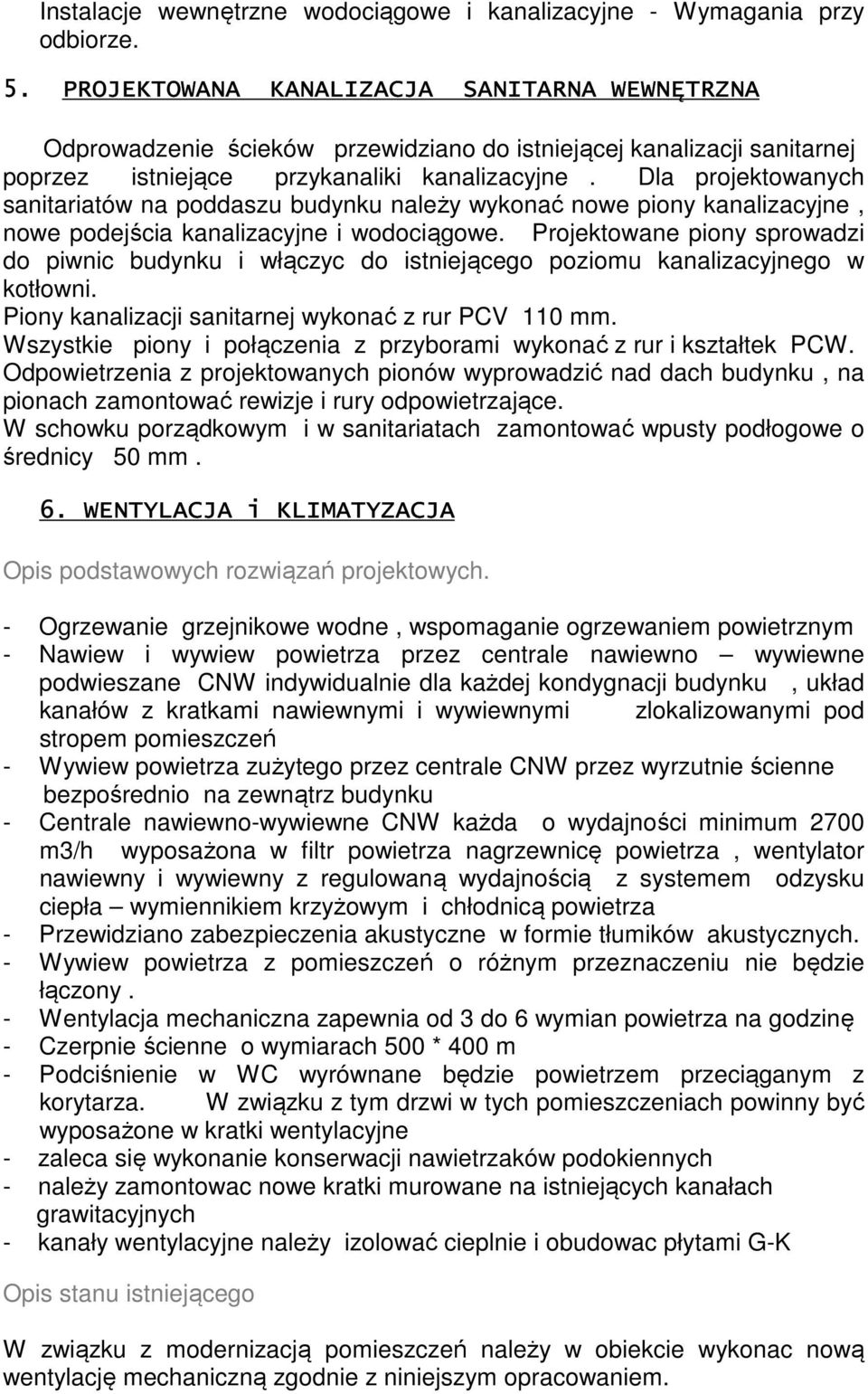

3 Instalacje wewnętrzne wodociągowe i kanalizacyjne - Wymagania przy odbiorze. 5. PROJEKTOWANA KANALIZACJA SANITARNA WEWNĘTRZNA Odprowadzenie ścieków przewidziano do istniejącej kanalizacji sanitarnej poprzez istniejące przykanaliki kanalizacyjne. Dla projektowanych sanitariatów na poddaszu budynku należy wykonać nowe piony kanalizacyjne, nowe podejścia kanalizacyjne i wodociągowe. Projektowane piony sprowadzi do piwnic budynku i włączyc do istniejącego poziomu kanalizacyjnego w kotłowni. Piony kanalizacji sanitarnej wykonać z rur PCV 110 mm. Wszystkie piony i połączenia z przyborami wykonać z rur i kształtek PCW. Odpowietrzenia z projektowanych pionów wyprowadzić nad dach budynku, na pionach zamontować rewizje i rury odpowietrzające. W schowku porządkowym i w sanitariatach zamontować wpusty podłogowe o średnicy 50 mm. 6. WENTYLACJA i KLIMATYZACJA Opis podstawowych rozwiązań projektowych. - Ogrzewanie grzejnikowe wodne, wspomaganie ogrzewaniem powietrznym - Nawiew i wywiew powietrza przez centrale nawiewno wywiewne podwieszane CNW indywidualnie dla każdej kondygnacji budynku, układ kanałów z kratkami nawiewnymi i wywiewnymi zlokalizowanymi pod stropem pomieszczeń - Wywiew powietrza zużytego przez centrale CNW przez wyrzutnie ścienne bezpośrednio na zewnątrz budynku - Centrale nawiewno-wywiewne CNW każda o wydajności minimum 2700 m3/h wyposażona w filtr powietrza nagrzewnicę powietrza, wentylator nawiewny i wywiewny z regulowaną wydajnością z systemem odzysku ciepła wymiennikiem krzyżowym i chłodnicą powietrza - Przewidziano zabezpieczenia akustyczne w formie tłumików akustycznych. - Wywiew powietrza z pomieszczeń o różnym przeznaczeniu nie będzie łączony. - Wentylacja mechaniczna zapewnia od 3 do 6 wymian powietrza na godzinę - Czerpnie ścienne o wymiarach 500 * 400 m - Podciśnienie w WC wyrównane będzie powietrzem przeciąganym z korytarza. W związku z tym drzwi w tych pomieszczeniach powinny być wyposażone w kratki wentylacyjne - zaleca się wykonanie konserwacji nawietrzaków podokiennych - należy zamontowac nowe kratki murowane na istniejących kanałach grawitacyjnych - kanały wentylacyjne należy izolować cieplnie i obudowac płytami G-K Opis stanu istniejącego W związku z modernizacją pomieszczeń należy w obiekcie wykonac nową wentylację mechaniczną zgodnie z niniejszym opracowaniem.

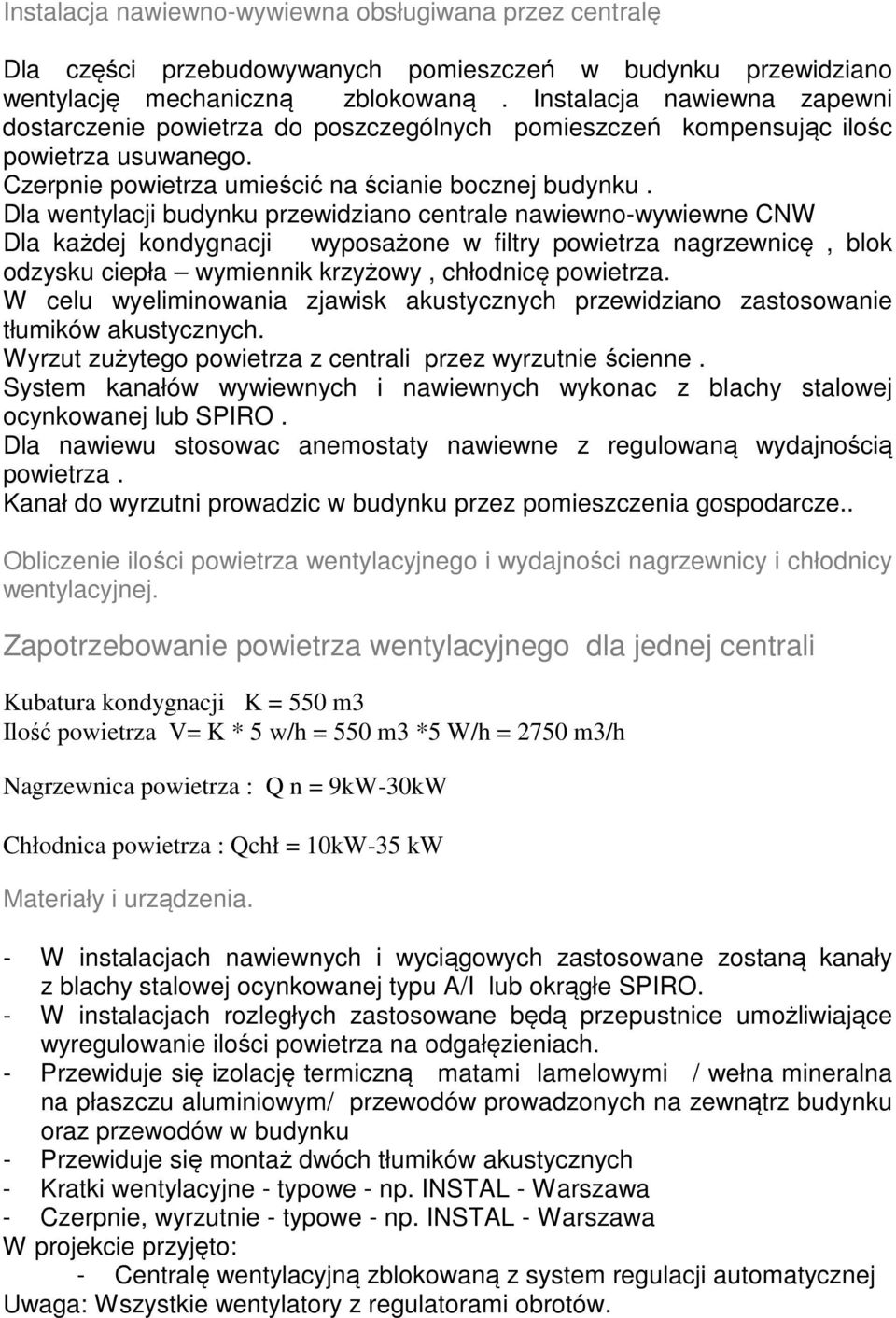

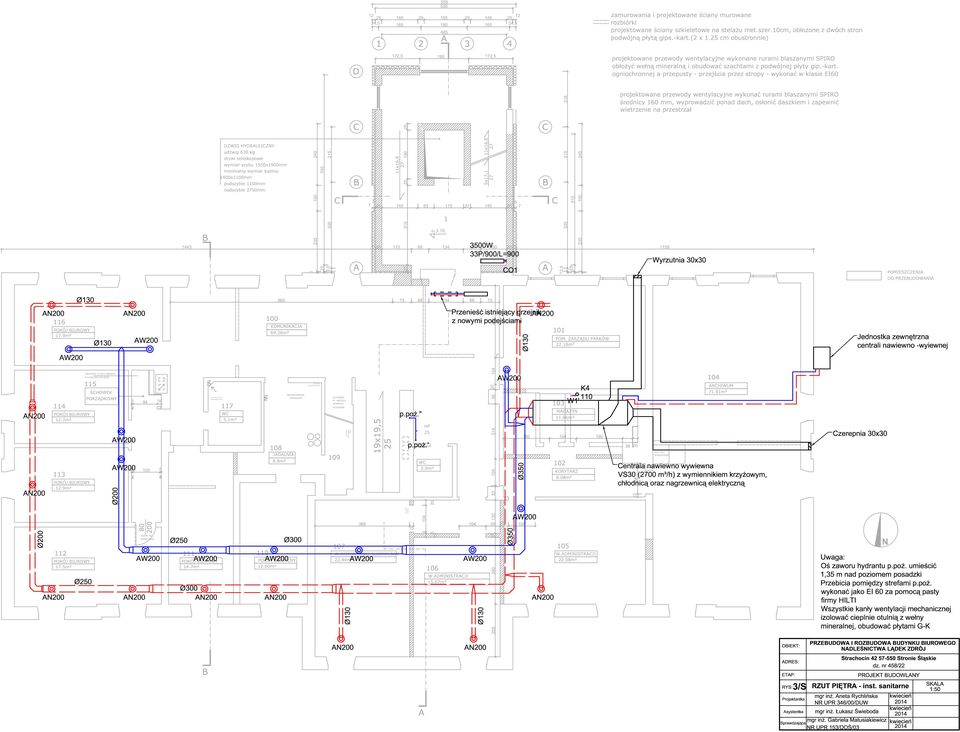

4 Instalacja nawiewno-wywiewna obsługiwana przez centralę Dla części przebudowywanych pomieszczeń w budynku przewidziano wentylację mechaniczną zblokowaną. Instalacja nawiewna zapewni dostarczenie powietrza do poszczególnych pomieszczeń kompensując ilośc powietrza usuwanego. Czerpnie powietrza umieścić na ścianie bocznej budynku. Dla wentylacji budynku przewidziano centrale nawiewno-wywiewne CNW Dla każdej kondygnacji wyposażone w filtry powietrza nagrzewnicę, blok odzysku ciepła wymiennik krzyżowy, chłodnicę powietrza. W celu wyeliminowania zjawisk akustycznych przewidziano zastosowanie tłumików akustycznych. Wyrzut zużytego powietrza z centrali przez wyrzutnie ścienne. System kanałów wywiewnych i nawiewnych wykonac z blachy stalowej ocynkowanej lub SPIRO. Dla nawiewu stosowac anemostaty nawiewne z regulowaną wydajnością powietrza. Kanał do wyrzutni prowadzic w budynku przez pomieszczenia gospodarcze.. Obliczenie ilości powietrza wentylacyjnego i wydajności nagrzewnicy i chłodnicy wentylacyjnej. Zapotrzebowanie powietrza wentylacyjnego dla jednej centrali Kubatura kondygnacji K = 550 m3 Ilość powietrza V= K * 5 w/h = 550 m3 *5 W/h = 2750 m3/h Nagrzewnica powietrza : Q n = 9kW-30kW Chłodnica powietrza : Qchł = 10kW-35 kw Materiały i urządzenia. - W instalacjach nawiewnych i wyciągowych zastosowane zostaną kanały z blachy stalowej ocynkowanej typu A/I lub okrągłe SPIRO. - W instalacjach rozległych zastosowane będą przepustnice umożliwiające wyregulowanie ilości powietrza na odgałęzieniach. - Przewiduje się izolację termiczną matami lamelowymi / wełna mineralna na płaszczu aluminiowym/ przewodów prowadzonych na zewnątrz budynku oraz przewodów w budynku - Przewiduje się montaż dwóch tłumików akustycznych - Kratki wentylacyjne - typowe - np. INSTAL - Warszawa - Czerpnie, wyrzutnie - typowe - np. INSTAL - Warszawa W projekcie przyjęto: - Centralę wentylacyjną zblokowaną z system regulacji automatycznej Uwaga: Wszystkie wentylatory z regulatorami obrotów.

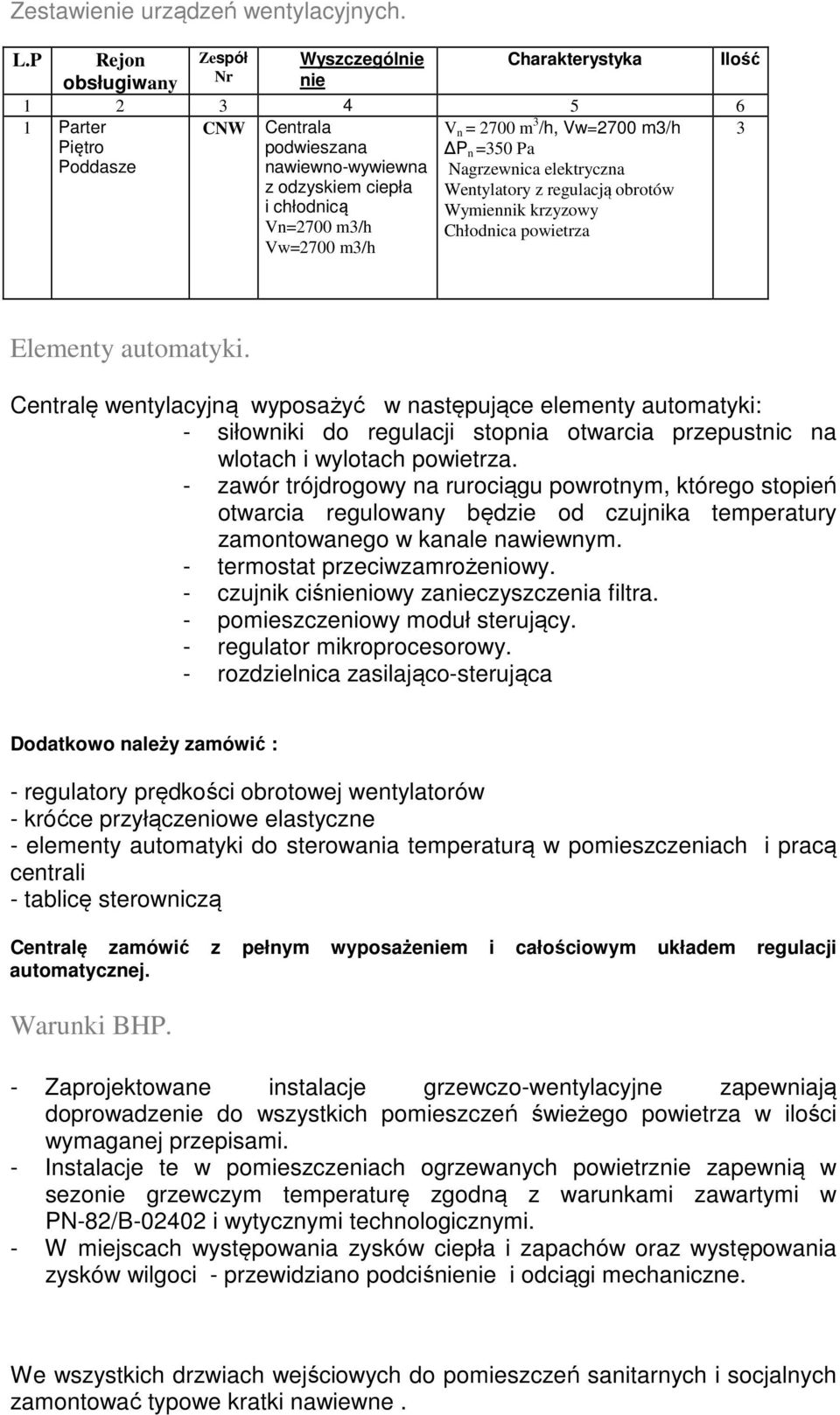

5 Zestawienie urządzeń wentylacyjnych. L.P Rejon Zespół Wyszczególnie Charakterystyka Ilość obsługiwany Nr nie Parter Piętro Poddasze CNW 3 Centrala podwieszana nawiewno-wywiewna z odzyskiem ciepła i chłodnicą Vn=2700 m3/h Vw=2700 m3/h V n = 2700 m 3 /h, Vw=2700 m3/h P n =350 Pa Nagrzewnica elektryczna Wentylatory z regulacją obrotów Wymiennik krzyzowy Chłodnica powietrza Elementy automatyki. Centralę wentylacyjną wyposażyć w następujące elementy automatyki: - siłowniki do regulacji stopnia otwarcia przepustnic na wlotach i wylotach powietrza. - zawór trójdrogowy na rurociągu powrotnym, którego stopień otwarcia regulowany będzie od czujnika temperatury zamontowanego w kanale nawiewnym. - termostat przeciwzamrożeniowy. - czujnik ciśnieniowy zanieczyszczenia filtra. - pomieszczeniowy moduł sterujący. - regulator mikroprocesorowy. - rozdzielnica zasilająco-sterująca Dodatkowo należy zamówić : - regulatory prędkości obrotowej wentylatorów - króćce przyłączeniowe elastyczne - elementy automatyki do sterowania temperaturą w pomieszczeniach i pracą centrali - tablicę sterowniczą Centralę zamówić z pełnym wyposażeniem i całościowym układem regulacji automatycznej. Warunki BHP. - Zaprojektowane instalacje grzewczo-wentylacyjne zapewniają doprowadzenie do wszystkich pomieszczeń świeżego powietrza w ilości wymaganej przepisami. - Instalacje te w pomieszczeniach ogrzewanych powietrznie zapewnią w sezonie grzewczym temperaturę zgodną z warunkami zawartymi w PN-82/B i wytycznymi technologicznymi. - W miejscach występowania zysków ciepła i zapachów oraz występowania zysków wilgoci - przewidziano podciśnienie i odciągi mechaniczne. We wszystkich drzwiach wejściowych do pomieszczeń sanitarnych i socjalnych zamontować typowe kratki nawiewne.

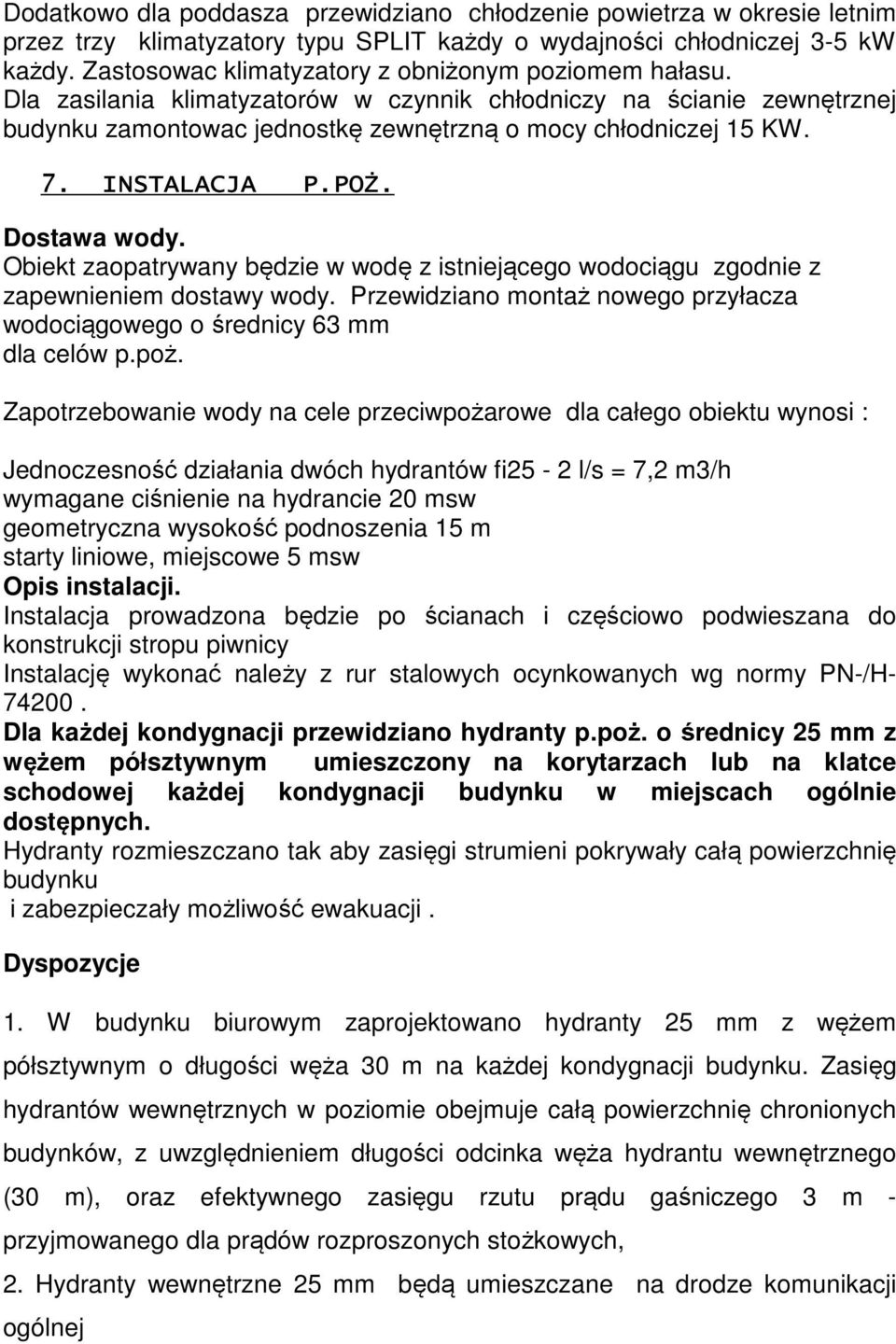

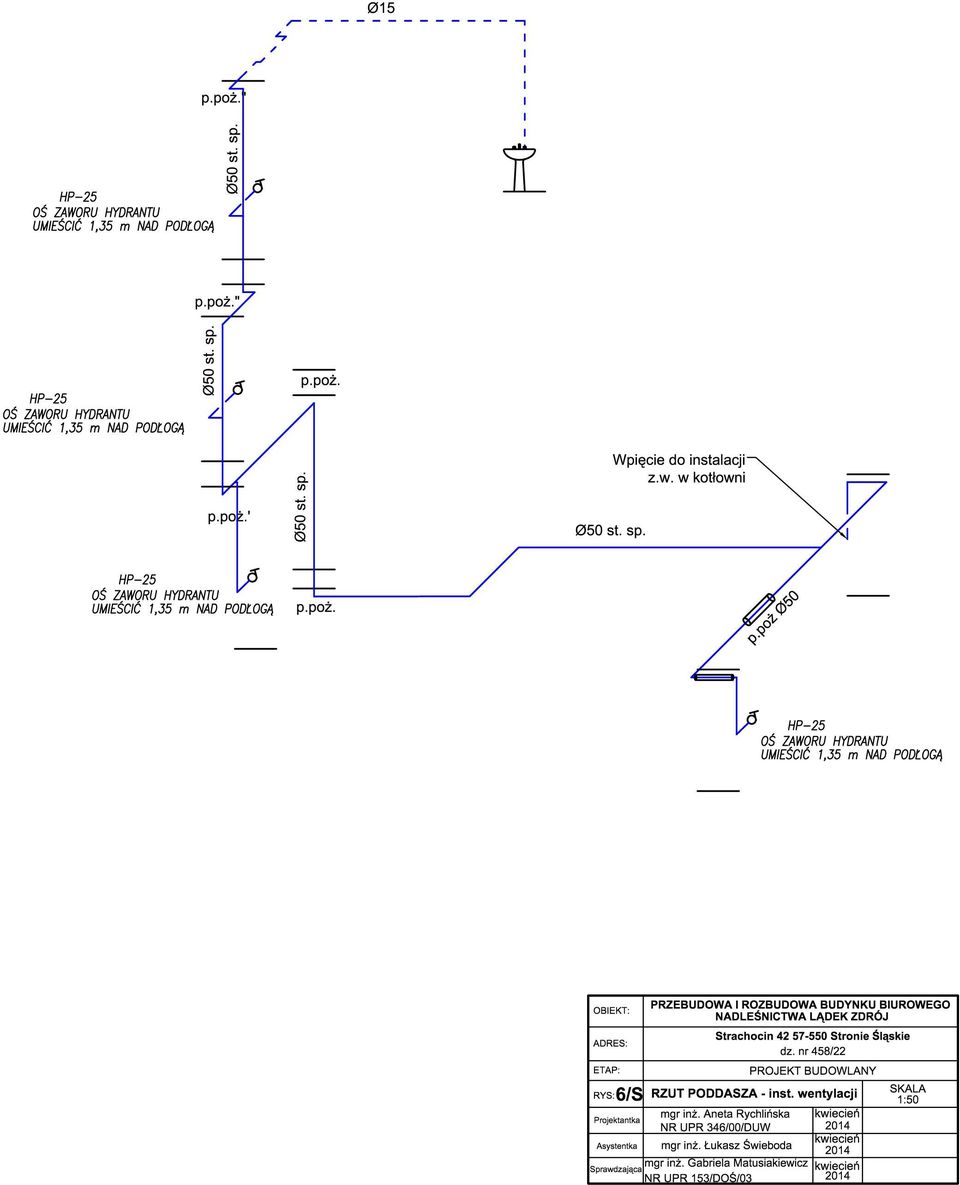

6 Dodatkowo dla poddasza przewidziano chłodzenie powietrza w okresie letnim przez trzy klimatyzatory typu SPLIT każdy o wydajności chłodniczej 3-5 kw każdy. Zastosowac klimatyzatory z obniżonym poziomem hałasu. Dla zasilania klimatyzatorów w czynnik chłodniczy na ścianie zewnętrznej budynku zamontowac jednostkę zewnętrzną o mocy chłodniczej 15 KW. 7. INSTALACJA P.POŻ. Dostawa wody. Obiekt zaopatrywany będzie w wodę z istniejącego wodociągu zgodnie z zapewnieniem dostawy wody. Przewidziano montaż nowego przyłacza wodociągowego o średnicy 63 mm dla celów p.poż. Zapotrzebowanie wody na cele przeciwpożarowe dla całego obiektu wynosi : Jednoczesność działania dwóch hydrantów fi25-2 l/s = 7,2 m3/h wymagane ciśnienie na hydrancie 20 msw geometryczna wysokość podnoszenia 15 m starty liniowe, miejscowe 5 msw Opis instalacji. Instalacja prowadzona będzie po ścianach i częściowo podwieszana do konstrukcji stropu piwnicy Instalację wykonać należy z rur stalowych ocynkowanych wg normy PN-/H Dla każdej kondygnacji przewidziano hydranty p.poż. o średnicy 25 mm z wężem półsztywnym umieszczony na korytarzach lub na klatce schodowej każdej kondygnacji budynku w miejscach ogólnie dostępnych. Hydranty rozmieszczano tak aby zasięgi strumieni pokrywały całą powierzchnię budynku i zabezpieczały możliwość ewakuacji. Dyspozycje 1. W budynku biurowym zaprojektowano hydranty 25 mm z wężem półsztywnym o długości węża 30 m na każdej kondygnacji budynku. Zasięg hydrantów wewnętrznych w poziomie obejmuje całą powierzchnię chronionych budynków, z uwzględnieniem długości odcinka węża hydrantu wewnętrznego (30 m), oraz efektywnego zasięgu rzutu prądu gaśniczego 3 m - przyjmowanego dla prądów rozproszonych stożkowych, 2. Hydranty wewnętrzne 25 mm będą umieszczane na drodze komunikacji ogólnej

7 3. Zawory odcinające hydrantów wewnętrznych będą umieszczone na wysokości 1,35±0,1 m od poziomu podłogi. 4. Przed hydrantem wewnętrznym będzie zapewnia dostateczną przestrzeń do rozwinięcia linii gaśniczej. 5. Instalacja wodociągowa przeciwpożarowa będzie zasilana z zewnętrznej sieci wodociągowej przeciwpożarowej w sposób zapewniający: minimalną wydajność poboru wody mierzoną na wylocie prądownicy hydrantu 25mm - 1,0 dm 3 /s, oraz ciśnienie na zaworze odcinającym zapewniające wydajność 1,0 dm 3 /s, z uwzględnieniem zastosowanej średnicy dyszy prądownicy, i nie będzie mniejsze niż 0,2 MPa, możliwości jednoczesnego poboru wody na jednej kondygnacji budynku (lub w jednej strefie pożarowej) z dwóch sąsiednich hydrantów wewnętrznych. 6. Przewody instalacji, z której będzie pobierana będzie woda do gaszenia pożaru, zostaną wykonana z materiałów niepalnych. 7. Średnice nominalne przewodów zasilających, na których zaprojektowano instalację hydrantów wewnętrznych, nie jest mniejsza niż DN 25 i zapewnia wymagane parametry pracy hydrantów wewnętrznych. 8. Możliwość poboru wody do celów przeciwpożarowych o wymaganych parametrach ciśnienia i wydajności w budynku, będzie zapewniona niezależnie od stanu pracy innych systemów bądź urządzeń. Dopuszczono przyłączanie do przewodów zasilających instalacji wodociągowej przeciwpożarowej przybory sanitarne, pod warunkiem że w przypadku ich uszkodzenia nie spowoduje to niekontrolowanego wypływu wody z instalacji. Niekontrolowany wypływ wody będzie zabezpieczony poprzez zastosowanie: - dodatkowego zaworu wyposażonego w specjalne zamknięcie otwierane na kluczyk Warunki ochrony przeciwpożarowej. - Zasilanie wewnętrznej instalacji p.poż. z nowego przyłacza wody - Zasilanie budynku w wodę do celów p.poż z projektowanego hydrantu zewnętrznego na istniejącej sieci wodociągowej

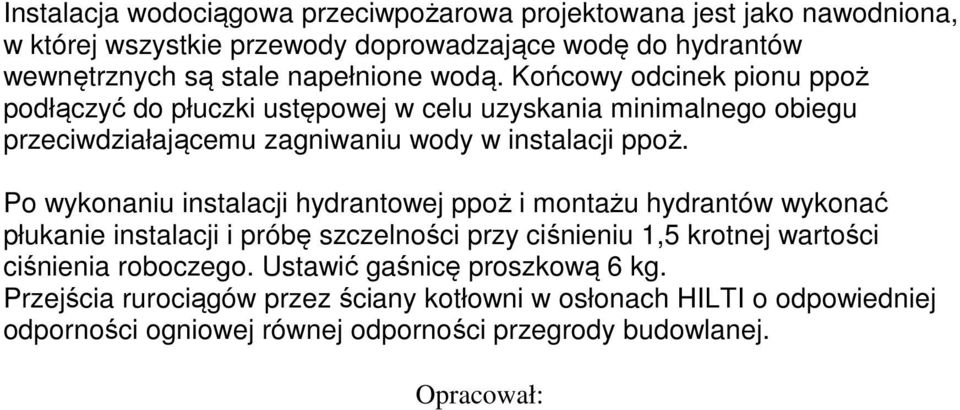

8 Instalacja wodociągowa przeciwpożarowa projektowana jest jako nawodniona, w której wszystkie przewody doprowadzające wodę do hydrantów wewnętrznych są stale napełnione wodą. Końcowy odcinek pionu ppoż podłączyć do płuczki ustępowej w celu uzyskania minimalnego obiegu przeciwdziałającemu zagniwaniu wody w instalacji ppoż. Po wykonaniu instalacji hydrantowej ppoż i montażu hydrantów wykonać płukanie instalacji i próbę szczelności przy ciśnieniu 1,5 krotnej wartości ciśnienia roboczego. Ustawić gaśnicę proszkową 6 kg. Przejścia rurociągów przez ściany kotłowni w osłonach HILTI o odpowiedniej odporności ogniowej równej odporności przegrody budowlanej. Opracował:

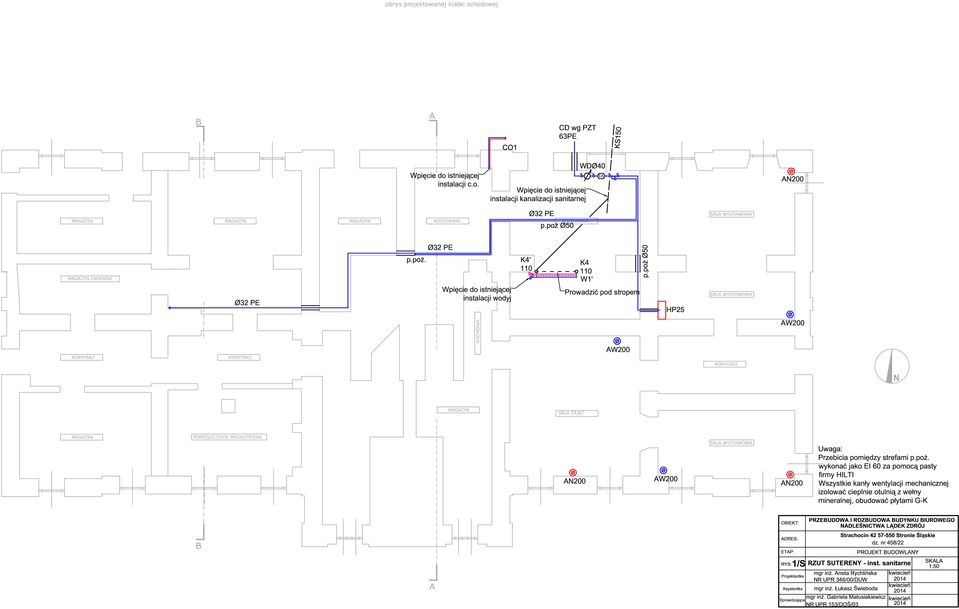

9

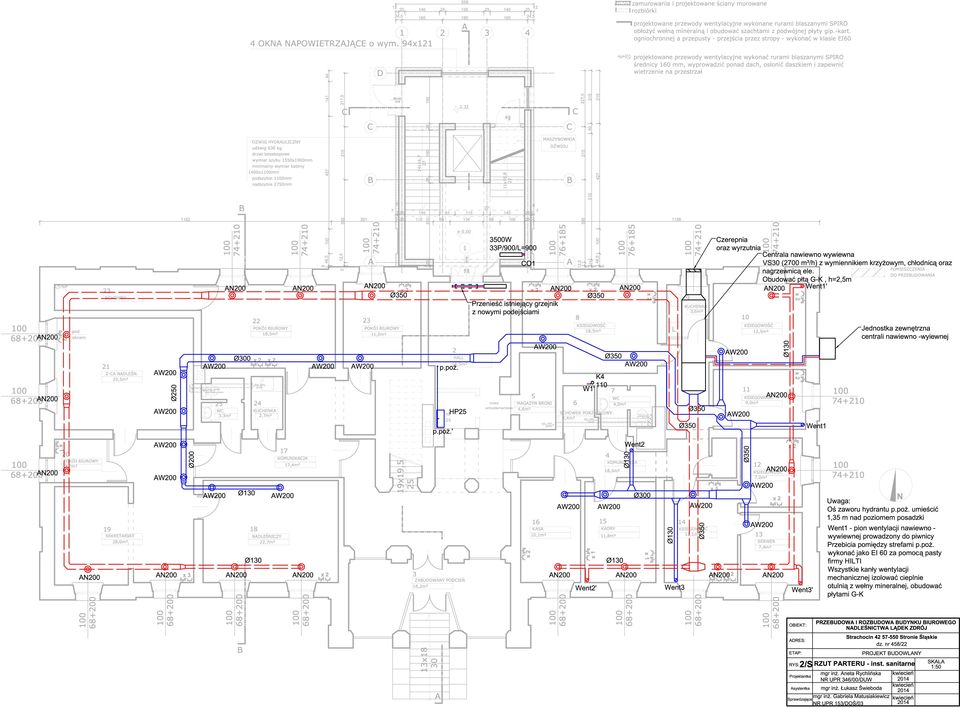

10

11

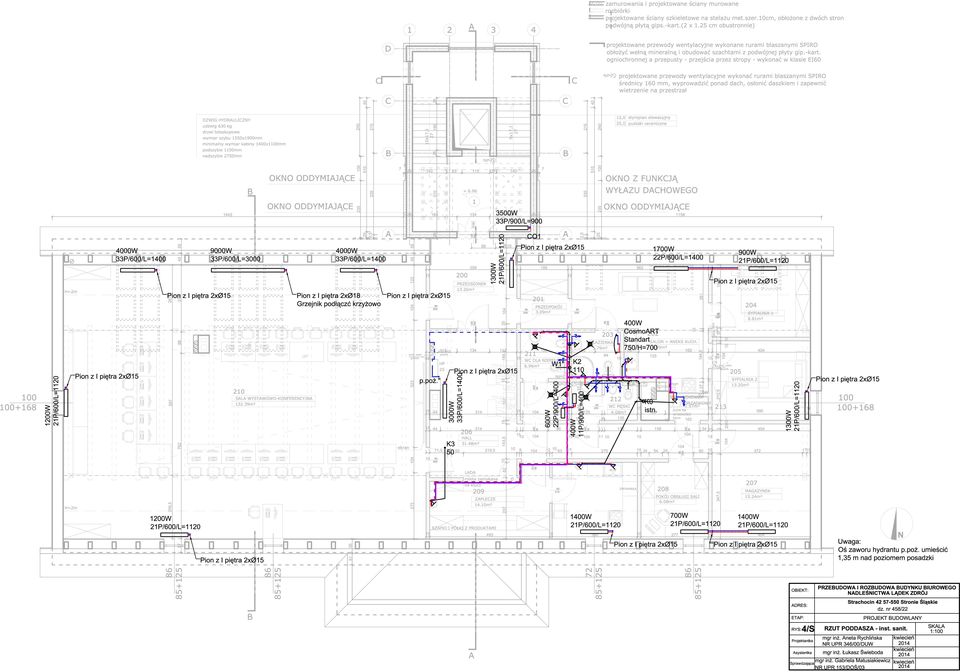

12

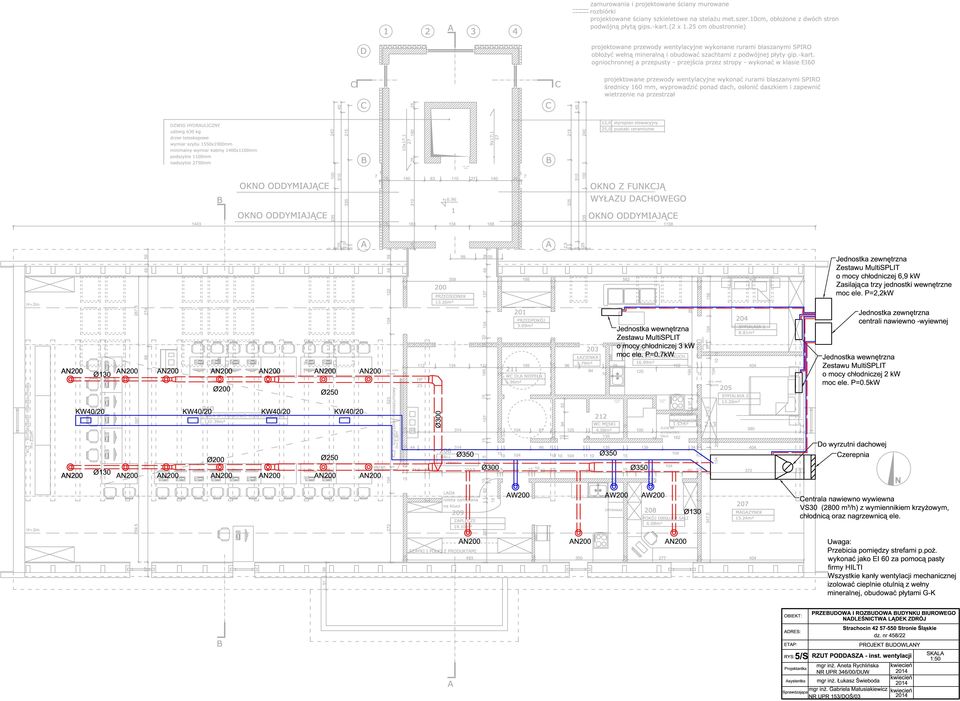

13

14
