TOM 2 CZĘŚĆ 6 PROJEKT BUDOWLANY

Wielkość: px
Rozpocząć pokaz od strony:

Download "TOM 2 CZĘŚĆ 6 PROJEKT BUDOWLANY"

Transkrypt

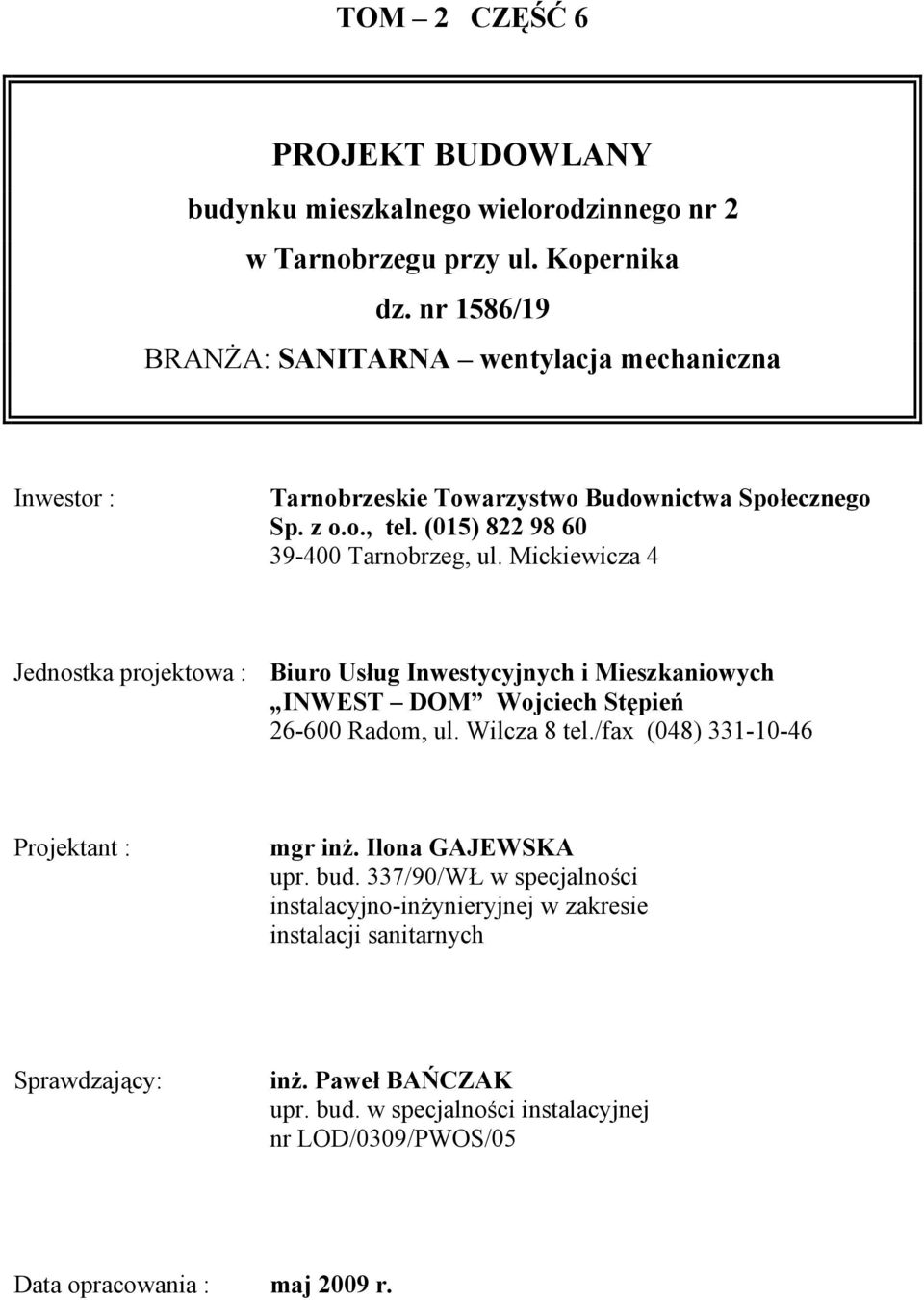

1 TOM 2 CZĘŚĆ 6 PROJEKT BUDOWLANY budynku mieszkalnego wielorodzinnego nr 2 w Tarnobrzegu przy ul. Kopernika dz. nr 1586/19 BRANŻA: SANITARNA wentylacja mechaniczna Inwestor : Tarnobrzeskie Towarzystwo Budownictwa Społecznego Sp. z o.o., tel. (015) Tarnobrzeg, ul. Mickiewicza 4 Jednostka projektowa : Biuro Usług Inwestycyjnych i Mieszkaniowych INWEST DOM Wojciech Stępień Radom, ul. Wilcza 8 tel./fax (048) Projektant : mgr inż. Ilona GAJEWSKA upr. bud. 337/90/WŁ w specjalności instalacyjno-inżynieryjnej w zakresie instalacji sanitarnych Sprawdzający: inż. Paweł BAŃCZAK upr. bud. w specjalności instalacyjnej nr LOD/0309/PWOS/05 Data opracowania : maj 2009 r.

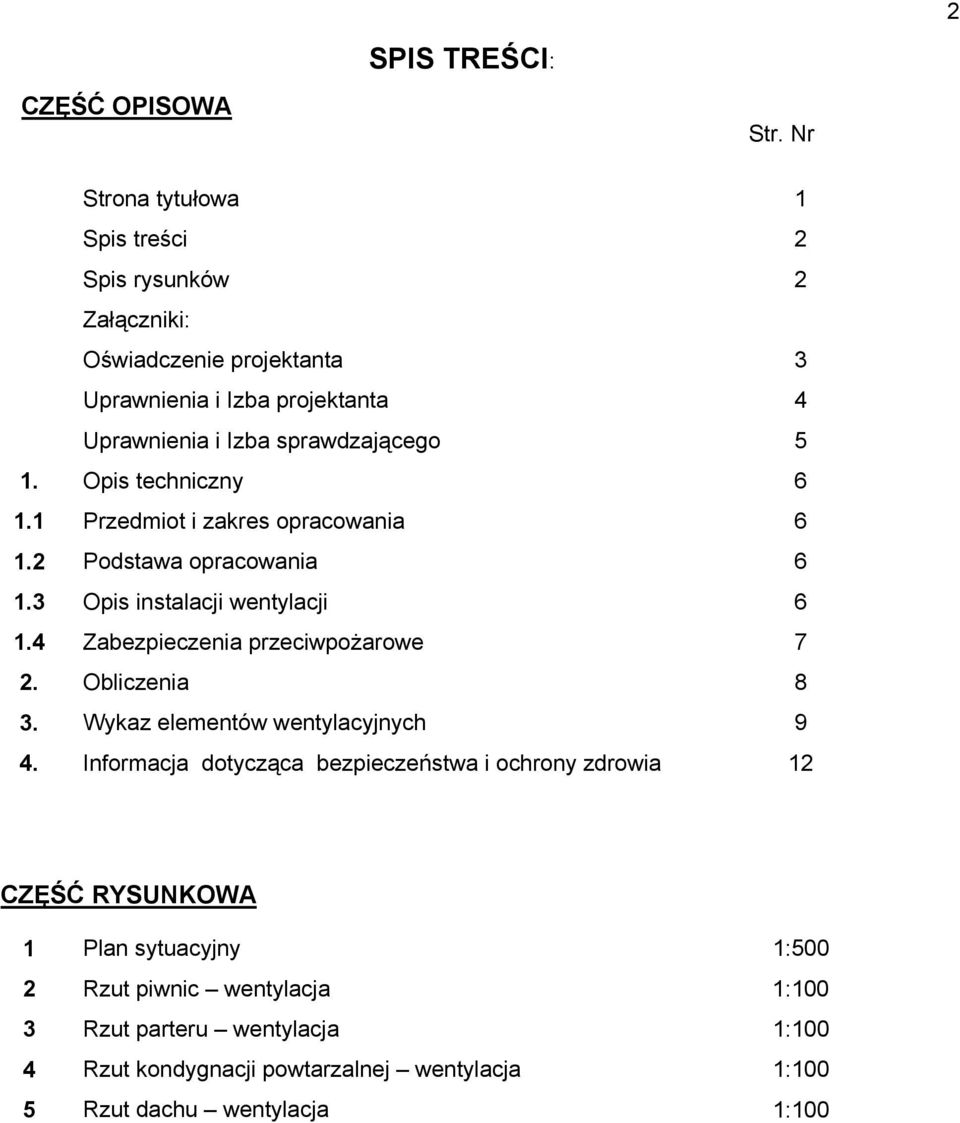

2 2 CZĘŚĆ OPISOWA SPIS TREŚCI: Str. Nr Strona tytułowa 1 Spis treści 2 Spis rysunków 2 Załączniki: Oświadczenie projektanta 3 Uprawnienia i Izba projektanta 4 Uprawnienia i Izba sprawdzającego 5 1. Opis techniczny Przedmiot i zakres opracowania Podstawa opracowania Opis instalacji wentylacji Zabezpieczenia przeciwpożarowe 7 2. Obliczenia 8 3. Wykaz elementów wentylacyjnych 9 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 12 CZĘŚĆ RYSUNKOWA 1 Plan sytuacyjny 1:500 2 Rzut piwnic wentylacja 1:100 3 Rzut parteru wentylacja 1:100 4 Rzut kondygnacji powtarzalnej wentylacja 1:100 5 Rzut dachu wentylacja 1:100

3 6 2. OPIS TECHNICZNY do projektu wykonawczego wentylacji mechanicznej budynku mieszkalnego, wielorodzinnego nr 2 w Tarnobrzegu przy ul. Kopernika dz. nr 1586/ Przedmiot i zakres opracowania. Tematem opracowania jest projekt budowlany wentylacji budynku mieszkalnego, wielorodzinnego nr 1 na działce nr 1586/18 położonej przy ul. Kopernika w Tarnobrzegu. 1.2 Podstawa opracowania - Zlecenie Inwestora - Projekt architektoniczno-budowlany - Obowiązujące normy i normatywy 1.3 Opis instalacji wentylacji Obiekt, w którym zaprojektowano instalację wentylacji jest budynkiem mieszkalno-usługowym wielorodzinny, dziewięcio-kondygnacyjnym, częściowo podpiwniczony, bez poddasza o dachu płaskim pogrążonym, z lokalami usługowymi na parterze. W projektowanym budynku w poziomie parteru zlokalizowano 2 lokale usługowe. Na piętrach od I do VIII zaprojektowano lokale mieszkalne. Do wentylacji pomieszczeń mieszkalnych oraz lokali usługowych na parterze zastosowano system wentylacji higrosterowanej aereco. System reaguje na zmianę wilgotności względnej, automatycznie dostosowując strumienie przepływającego powietrza do aktualnych potrzeb. Zbyt duża zawartość wilgoci jest usuwana na zewnątrz przy pomocy elementów wyposażonych w czujnik reagujący na zmianę wilgotności względnej. Powietrze zewnętrzne doprowadzone za pomocą nawiewników do pokoi przepływa do przedpokoju, a następnie do pomieszczeń sanitarnych oraz kuchni skąd jest usuwane na zewnątrz za pomocą wentylatorów C.VEC1000 mikro-wat +, usytuowanych na dachu budynku, działając 24 h na dobę, przy minimalnym zużyciu prądu, zapewniają wymaganą cyrkulację powietrza. Regulacja natężenia przepływu zależy od kratek wyciągowych, które kontrolują stopień otwarcia wylotu powietrza. Ilość dostarczanego powietrza jest uzależniona od sposobu użytkowania mieszkania. Warunkiem swobodnego przepływu powietrza jest podcięcie drzwi do pokoi (wymiar prześwitu to min. 80 cm 2 ) oraz wykonanie w drzwiach kuchni, łazienki, toalety, otworów w dolnej części o powierzchni 220 cm 2.

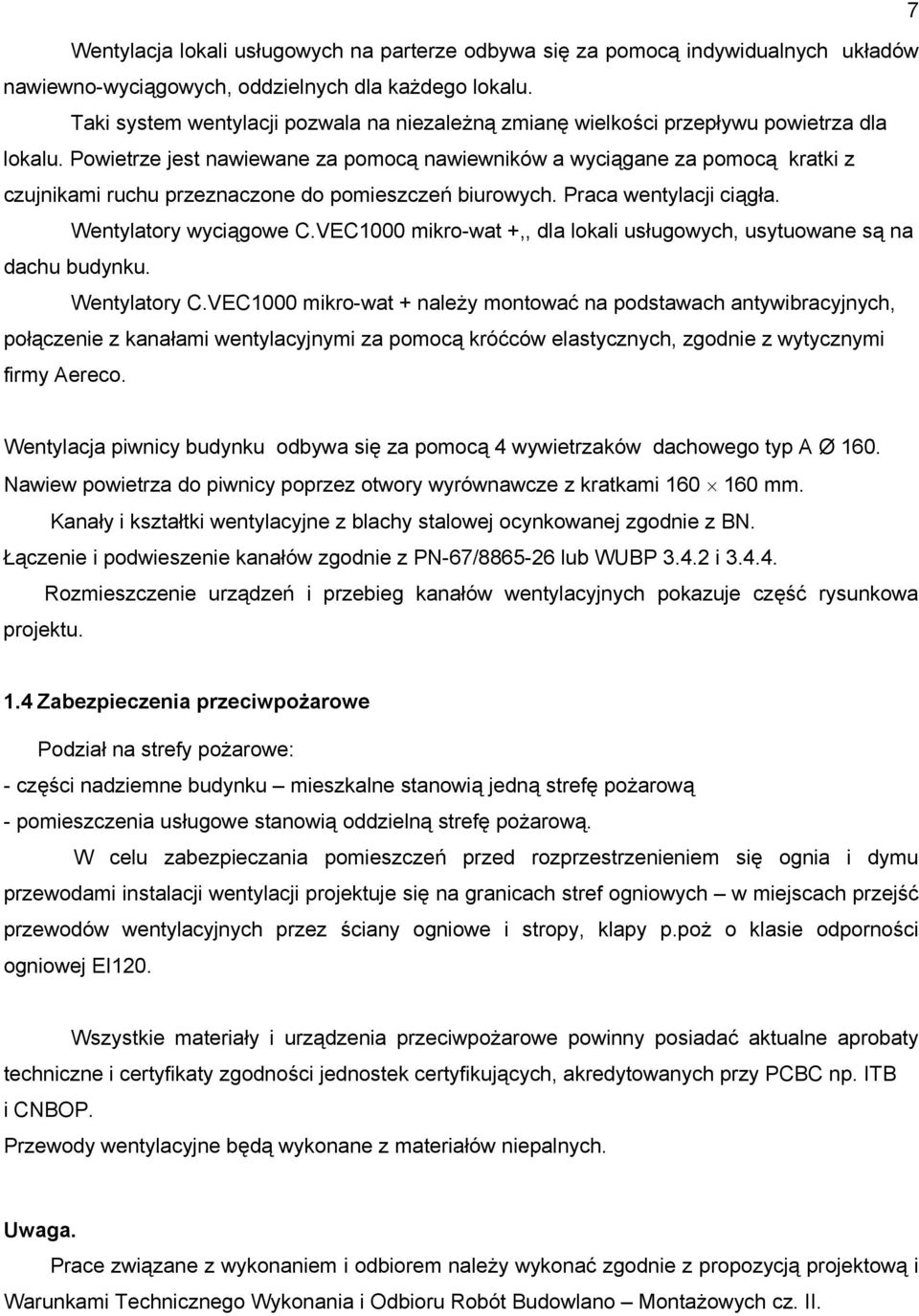

4 7 Wentylacja lokali usługowych na parterze odbywa się za pomocą indywidualnych układów nawiewno-wyciągowych, oddzielnych dla każdego lokalu. Taki system wentylacji pozwala na niezależną zmianę wielkości przepływu powietrza dla lokalu. Powietrze jest nawiewane za pomocą nawiewników a wyciągane za pomocą kratki z czujnikami ruchu przeznaczone do pomieszczeń biurowych. Praca wentylacji ciągła. Wentylatory wyciągowe C.VEC1000 mikro-wat +,, dla lokali usługowych, usytuowane są na dachu budynku. Wentylatory C.VEC1000 mikro-wat + należy montować na podstawach antywibracyjnych, połączenie z kanałami wentylacyjnymi za pomocą króćców elastycznych, zgodnie z wytycznymi firmy Aereco. Wentylacja piwnicy budynku odbywa się za pomocą 4 wywietrzaków dachowego typ A Ø 160. Nawiew powietrza do piwnicy poprzez otwory wyrównawcze z kratkami mm. Kanały i kształtki wentylacyjne z blachy stalowej ocynkowanej zgodnie z BN. Łączenie i podwieszenie kanałów zgodnie z PN-67/ lub WUBP i Rozmieszczenie urządzeń i przebieg kanałów wentylacyjnych pokazuje część rysunkowa projektu. 1.4 Zabezpieczenia przeciwpożarowe Podział na strefy pożarowe: - części nadziemne budynku mieszkalne stanowią jedną strefę pożarową - pomieszczenia usługowe stanowią oddzielną strefę pożarową. W celu zabezpieczania pomieszczeń przed rozprzestrzenieniem się ognia i dymu przewodami instalacji wentylacji projektuje się na granicach stref ogniowych w miejscach przejść przewodów wentylacyjnych przez ściany ogniowe i stropy, klapy p.poż o klasie odporności ogniowej EI120. Wszystkie materiały i urządzenia przeciwpożarowe powinny posiadać aktualne aprobaty techniczne i certyfikaty zgodności jednostek certyfikujących, akredytowanych przy PCBC np. ITB i CNBOP. Przewody wentylacyjne będą wykonane z materiałów niepalnych. Uwaga. Prace związane z wykonaniem i odbiorem należy wykonać zgodnie z propozycją projektową i Warunkami Technicznego Wykonania i Odbioru Robót Budowlano Montażowych cz. II.

5 8 3. Obliczenia Dobór liczby nawiewników Ilość nawiewników: Vn n = V gdzie: n wymagana liczba nawiewników, V n - ilość powietrza wynikająca z warunków higienicznych, [m 3 /h] V ilość powietrza jaka może przepłynąć przez nawiewnik przy Ap = 10 Pa, [m 3 /h], dla nawiewników EMM wartość V wynosi 35 m 3 /h. 1. Dla mieszkań z kuchnią z kuchenką elektryczną, łazienką i oddzielnym WC ilość nawiewników będzie równa: Vn n = = V 35 = 4,3 szt Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 4 sztuki 2. Dla mieszkań z kuchnią z kuchenką elektryczną i łazienką połączoną z WC ilość nawiewników będzie równa: Vn n = = = 3,4 szt V 35 Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu 3 sztuki. Sposób montażu nawiewników Zgodnie z PN-83/B Az Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania nawiewniki należy montować w górnej części okna (w ościeżnicy, ramie skrzydła, między ramą skrzydła a górną krawędzią szyby zespolonej), lub w otworze okiennym (między nadprożem a górną krawędzią ościeżnicy, w obudowie rolety zewnętrznej), albo w przegrodzie zewnętrznej ponad oknem.

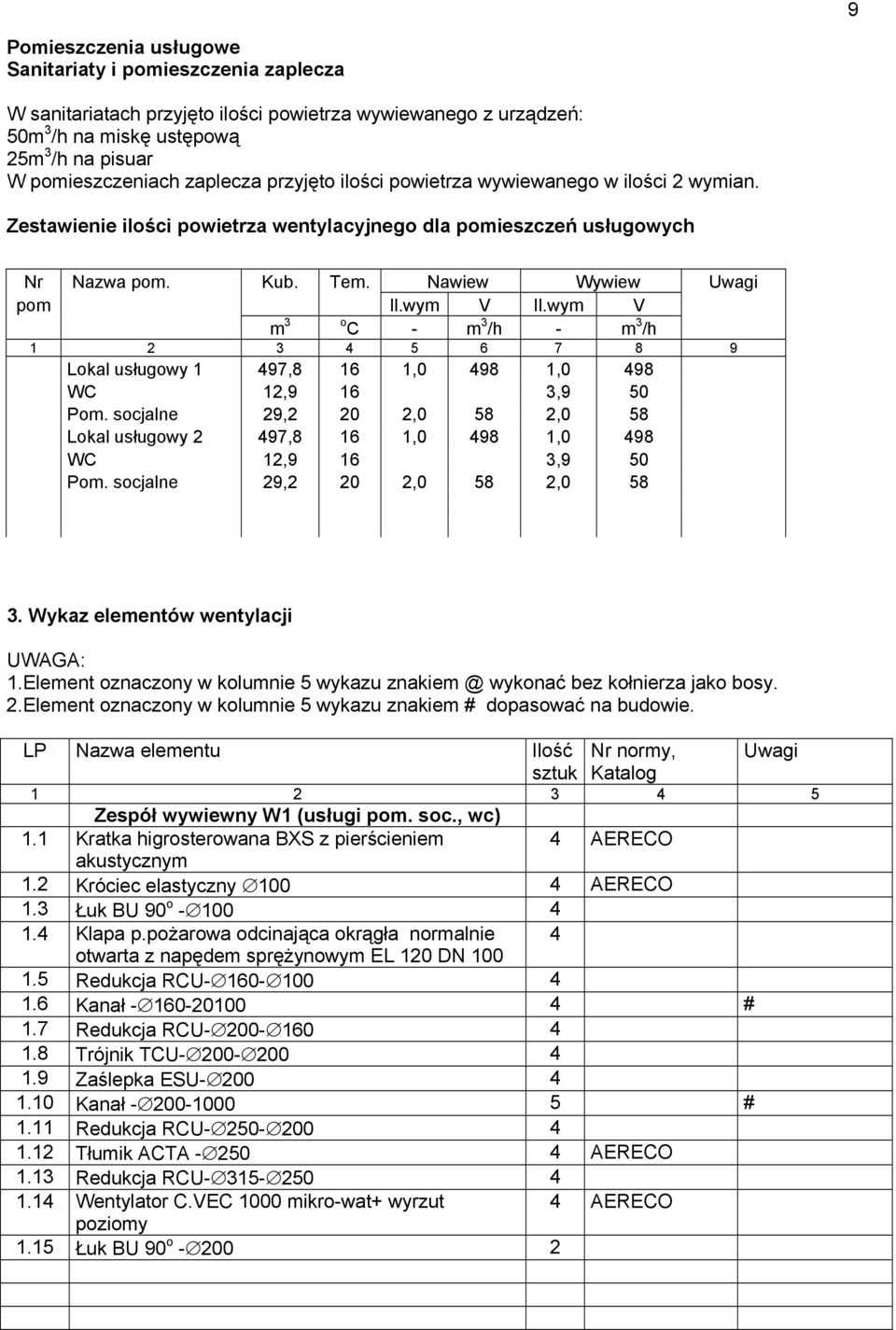

6 9 Pomieszczenia usługowe Sanitariaty i pomieszczenia zaplecza W sanitariatach przyjęto ilości powietrza wywiewanego z urządzeń: 50m 3 /h na miskę ustępową 25m 3 /h na pisuar W pomieszczeniach zaplecza przyjęto ilości powietrza wywiewanego w ilości 2 wymian. Zestawienie ilości powietrza wentylacyjnego dla pomieszczeń usługowych Nr Nazwa pom. Kub. Tem. Nawiew Wywiew Uwagi pom Il.wym V Il.wym V m 3 o C - m 3 /h - m 3 /h Lokal usługowy 1 497,8 16 1, ,0 498 WC 12,9 16 3,9 50 Pom. socjalne 29,2 20 2,0 58 2,0 58 Lokal usługowy 2 497,8 16 1, ,0 498 WC 12,9 16 3,9 50 Pom. socjalne 29,2 20 2,0 58 2, Wykaz elementów wentylacji UWAGA: 1.Element oznaczony w kolumnie 5 wykazu wykonać bez kołnierza jako bosy. 2.Element oznaczony w kolumnie 5 wykazu znakiem # dopasować na budowie. LP Nazwa elementu Ilość Nr normy, Uwagi sztuk Katalog Zespół wywiewny W1 (usługi pom. soc., wc) 1.1 Kratka higrosterowana BXS z pierścieniem 4 AERECO akustycznym 1.2 Króciec elastyczny AERECO 1.3 Łuk BU 90 o Klapa p.pożarowa odcinająca okrągła normalnie 4 otwarta z napędem sprężynowym EL 120 DN Redukcja RCU Kanał # 1.7 Redukcja RCU Trójnik TCU Zaślepka ESU Kanał # 1.11 Redukcja RCU Tłumik ACTA AERECO 1.13 Redukcja RCU Wentylator C.VEC 1000 mikro-wat+ wyrzut 4 AERECO poziomy 1.15 Łuk BU 90 o

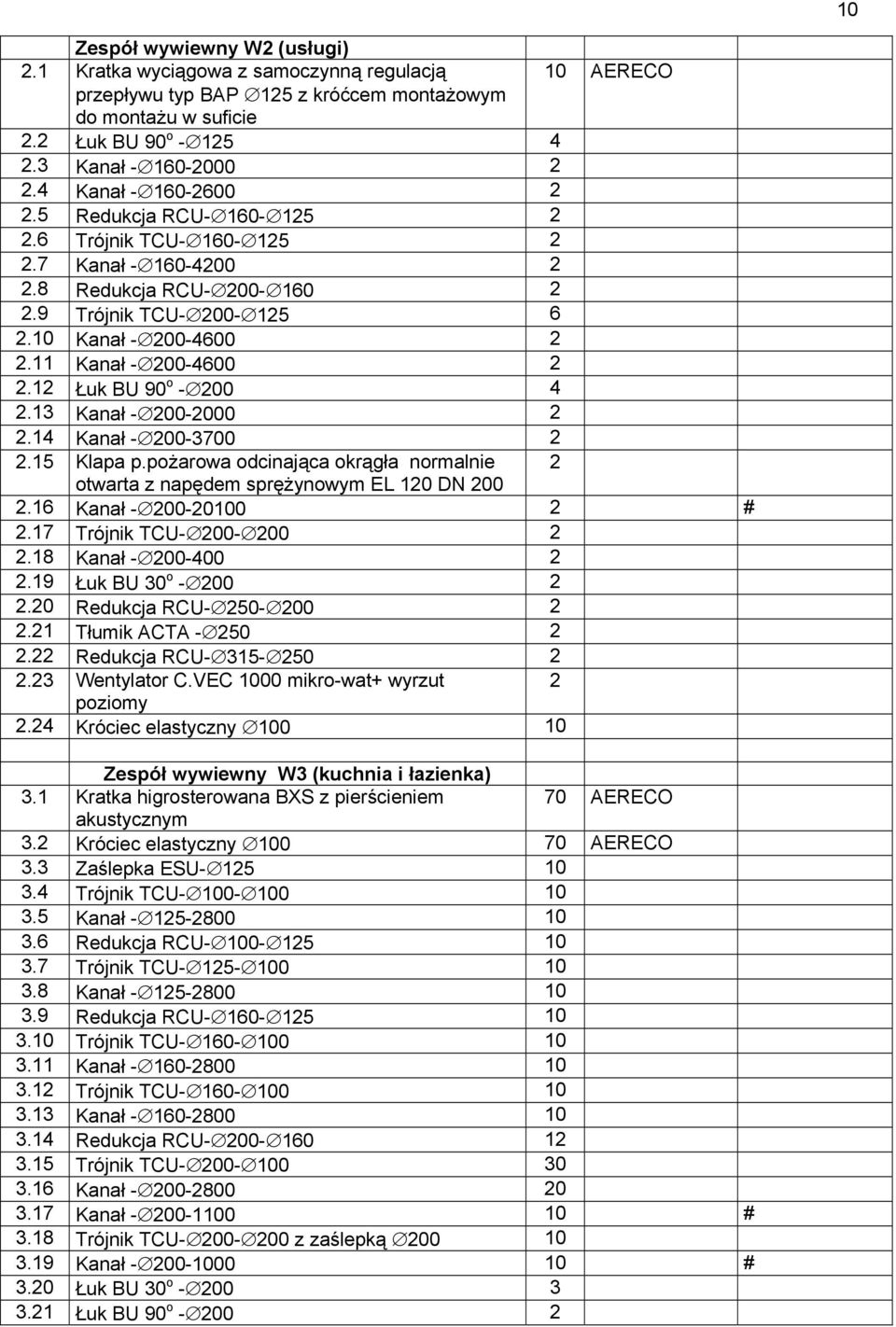

7 10 Zespół wywiewny W2 (usługi) 2.1 Kratka wyciągowa z samoczynną regulacją 10 AERECO przepływu typ BAP 125 z króćcem montażowym do montażu w suficie 2.2 Łuk BU 90 o Kanał Kanał Redukcja RCU Trójnik TCU Kanał Redukcja RCU Trójnik TCU Kanał Kanał Łuk BU 90 o Kanał Kanał Klapa p.pożarowa odcinająca okrągła normalnie 2 otwarta z napędem sprężynowym EL 120 DN Kanał # 2.17 Trójnik TCU Kanał Łuk BU 30 o Redukcja RCU Tłumik ACTA Redukcja RCU Wentylator C.VEC 1000 mikro-wat+ wyrzut 2 poziomy 2.24 Króciec elastyczny Zespół wywiewny W3 (kuchnia i łazienka) 3.1 Kratka higrosterowana BXS z pierścieniem 70 AERECO akustycznym 3.2 Króciec elastyczny AERECO 3.3 Zaślepka ESU Trójnik TCU Kanał Redukcja RCU Trójnik TCU Kanał Redukcja RCU Trójnik TCU Kanał Trójnik TCU Kanał Redukcja RCU Trójnik TCU Kanał Kanał # 3.18 Trójnik TCU z zaślepką Kanał # 3.20 Łuk BU 30 o Łuk BU 90 o

8 Redukcja RCU Tłumik ACTA AERECO 3.24 Redukcja RCU Wentylator C.VEC 1000 mikro-wat+ wyrzut 10 AERECO poziomy 3.26 Łuk BU 45 o Zespół wywiewny W4 (WC) 4.1 Kratka higrosterowana BXS z pierścieniem 35 AERECO akustycznym 4.2 Króciec elastyczny Zaślepka ESU Trójnik TCU Kanał Redukcja RCU Trójnik TCU Kanał Redukcja RCU Trójnik TCU Kanał Kanał Redukcja RCU Trójnik TCU z zaślepką Kanał # 4.16 Redukcja RCU Tłumik ACTA AERECO 4.18 Redukcja RCU Wentylator C.VEC 1000 mikro-wat+ wyrzut 5 AERECO poziomy 4.20 Łuk BU 90 o Zespół wywiewny W5 (piwnica) 5.1 Anemostat okrągły Ø Kanał # 5.3 Podstawa dachowa typ B/II Ø Wywietrzak dachowy typ A Ø Kratka wentylacyjna Zespół nawiewny N6 (usługi) 6.1 Nawiewnik higrosterowany EMM 22 AERECO Zespół nawiewny N7 (mieszkania) 7.1 Nawiewnik higrosterowany EMM 133 AERECO

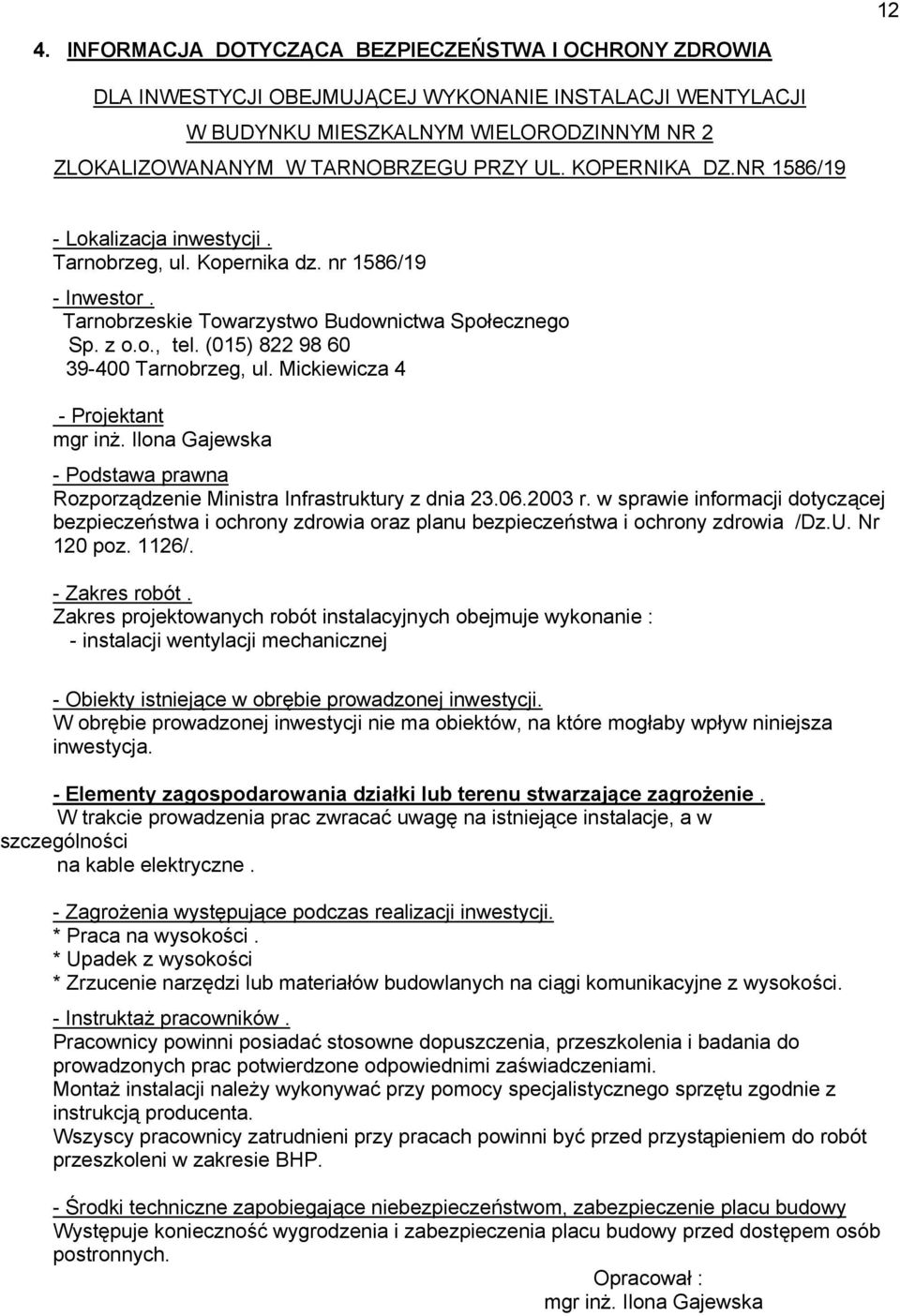

9 12 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA INWESTYCJI OBEJMUJĄCEJ WYKONANIE INSTALACJI WENTYLACJI W BUDYNKU MIESZKALNYM WIELORODZINNYM NR 2 ZLOKALIZOWANANYM W TARNOBRZEGU PRZY UL. KOPERNIKA DZ.NR 1586/19 - Lokalizacja inwestycji. Tarnobrzeg, ul. Kopernika dz. nr 1586/19 - Inwestor. Tarnobrzeskie Towarzystwo Budownictwa Społecznego Sp. z o.o., tel. (015) Tarnobrzeg, ul. Mickiewicza 4 - Projektant mgr inż. Ilona Gajewska - Podstawa prawna Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia /Dz.U. Nr 120 poz. 1126/. - Zakres robót. Zakres projektowanych robót instalacyjnych obejmuje wykonanie : - instalacji wentylacji mechanicznej - Obiekty istniejące w obrębie prowadzonej inwestycji. W obrębie prowadzonej inwestycji nie ma obiektów, na które mogłaby wpływ niniejsza inwestycja. - Elementy zagospodarowania działki lub terenu stwarzające zagrożenie. W trakcie prowadzenia prac zwracać uwagę na istniejące instalacje, a w szczególności na kable elektryczne. - Zagrożenia występujące podczas realizacji inwestycji. * Praca na wysokości. * Upadek z wysokości * Zrzucenie narzędzi lub materiałów budowlanych na ciągi komunikacyjne z wysokości. - Instruktaż pracowników. Pracownicy powinni posiadać stosowne dopuszczenia, przeszkolenia i badania do prowadzonych prac potwierdzone odpowiednimi zaświadczeniami. Montaż instalacji należy wykonywać przy pomocy specjalistycznego sprzętu zgodnie z instrukcją producenta. Wszyscy pracownicy zatrudnieni przy pracach powinni być przed przystąpieniem do robót przeszkoleni w zakresie BHP. - Środki techniczne zapobiegające niebezpieczeństwom, zabezpieczenie placu budowy Występuje konieczność wygrodzenia i zabezpieczenia placu budowy przed dostępem osób postronnych. Opracował : mgr inż. Ilona Gajewska
