1 Nowy Sącz Energooszczędny system wentylacji mechanicznej w świetle nowych przepisów mgr inż. Marcin Spędzia

2 definicja wentylacji Wentylacja to zorganizowana wymiana powietrza w budynku, polegająca na dostarczeniu świeżego powietrza do pomieszczeń oraz usunięciu zużytego. naturalna (grawitacyjna) przepływ powietrza wywołany jest różnicą temperatury, a więc gęstości powietrza wewnątrz i na zewnątrz pomieszczenia. mechaniczna przepływ powietrza wywołany jest dzięki podciśnieniu wytwarzanemu przez wentylator. niskociśnieniowa przepływ powierza wywoływany jest dzięki pracy wentylatora przy współudziale sił natury.

naturalna (grawitacyjna) przepływ powietrza wywołany jest różnicą temperatury, a więc gęstości powietrza wewnątrz i na

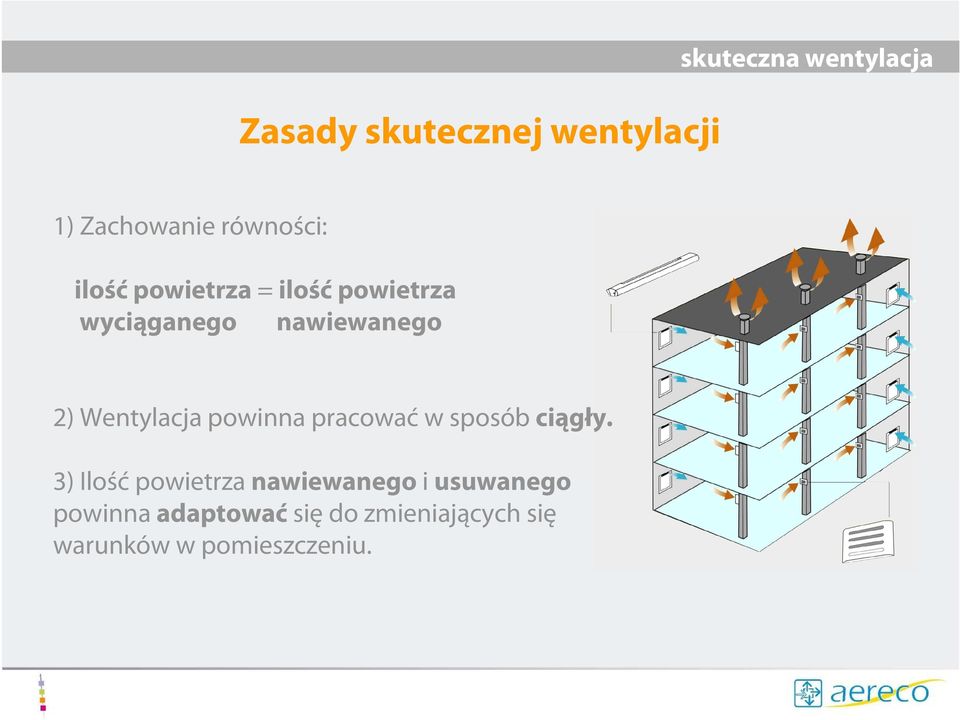

3 Zasady skutecznej wentylacji skuteczna wentylacja 1) Zachowanie równości: ilość powietrza = ilość powietrza wyciąganego nawiewanego 2) Wentylacja powinna pracować w sposób ciągły. 3) Ilość powietrza nawiewanego i usuwanego powinna adaptować się do zmieniających się warunków w pomieszczeniu.

Wentylacja powinna pracować w sposób ciągły.

4 Zasady skutecznej wentylacji skuteczna wentylacja właściwe doprowadzenie świeżego powietrza z zewnątrz, - powietrze doprowadzamy do pokoi oraz ewentualnie do kuchni z oknem zewnętrznym (w łazience nie montujemy nawiewnika!) zapewnienie odpowiedniego przepływu powietrza pomiędzy pomieszczeniami, - drzwi wewnętrzne w pokojach powinny być podcięte na wysokość 1 cm, co daje szczelinę 80 cm2 - drzwi wewnętrzne do pomieszczeń technicznych (kuchni, łazienki itp..) powinny posiadać tuleje o powierzchni ok. 200 cm2 sprawne usunięcie zanieczyszczonego powietrza, - zużyte powietrze powinno być usunięte przez kratki wentylacyjne umieszczone w kuchni, łazience oraz pomieszczeniach bez okiennych, np. garderoba

) zapewnienie odpowiedniego przepływu powietrza pomiędzy pomieszczeniami, - drzwi wewnętrzne w pokojach powinny być podcięte na wysokość 1 cm, co daje szczelinę 80 cm2 - drzwi

5 Przepisy Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków w technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 155 ust. 3 W przypadku zastosowania w pomieszczeniach innego rodzaju wentylacji niż wentylacja mechaniczna nawiewna lub nawiewno-wywiewna, dopływ powietrza zewnętrznego, w ilości niezbędnej dla potrzeb wentylacyjnych, należ zapewnić przez urządzenia nawiewne umieszczane w oknach, drzwiach balkonowych lub w innych częściach przegród zewnętrznych. Załącznik 2 w budynku mieszkalnym, zamieszkania zbiorowego, budynku użyteczności publicznej współczynnik infiltracji powietrza dla otwieranych okien i drzwi balkonowych powinien wynosić nie więcej niż 0,3 m3/(m h dapa2/3)...

3 W przypadku zastosowania w pomieszczeniach innego rodzaju wentylacji niż wentylacja mechaniczna nawiewna lub nawiewno-wywiewna, dopływ powietrza zewnętrznego, w ilości niezbędnej dla

6 Przepisy PN-83/B-03430/Az3 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użytecznou yteczności ci publicznej. Wymagania Punkt Dopływ powietrza zewnętrznego do pomieszczeń powinien być zapewniony przez nawiewniki powietrza o regulowanym stopniu otwarcia usytuowane: - w górnej części okna (w ościeżnicy, ramie skrzydła, między ramą skrzydła a górną krawędzią szyby zespolonej) - w otworze okiennym (między nadprożem a górną krawędzią ościeżnicy, w obudowie rolety zewnętrznej) - w przegrodzie zewnętrznej ponad oknem

5 Dopływ powietrza zewnętrznego do pomieszczeń powinien być zapewniony przez nawiewniki powietrza o regulowanym stopniu otwarcia

7 nawiewniki okienne Ze względu na sposób działania wyróżniamy: nawiewniki higrosterowane, nawiewniki ciśnieniowe, nawiewniki sterowane ręcznie,

8 zanieczyszczenia w domu : potrzeba wentylacji Liniowa zależność pomiędzy wilgocią a wzrostem stężenia dwutlenku węgla ppm CO2 ponad stęŝenie zewnętrzne wilgotność bezwzględna w g/m3 (ponad zewnętrzną) Rozbieżność, ale zawsze więcej H 2 O niż CO 2 - czyli nadal pomiar wilgoci jest bezpieczny

1400 ppm CO2 ponad stęŝenie zewnętrzne 1200 1000 800 600 400 200 0 0 1 2 3 4 5 6 7 8

9 nawiewniki higrosterowane: zasada działania przepływ w m 3 /h maks min wilgotność względna nawiewniki higrosterowane sterowane automatycznie - przepływ powietrza zależy od wartości wilgotności względnej wewnątrz pomieszczenia, działają w zakresie od 30 do 70%; - czujnikiem sterującym jest zamontowana wewnątrz taśma poliamidowa, która pod wpływem zmian wilgotności względnej w powietrzu zmienia swą długość i powoduje mniejsze bądź większe otwarcie przepustnicy; - nawiewniki higrosterowane dostosowują ilość przepływającego powietrza do rzeczywistych potrzeb;

czujnikiem sterującym jest zamontowana wewnątrz taśma poliamidowa, która pod wpływem zmian wilgotności względnej w powietrzu zmienia swą

10 nawiewniki higrosterowane: zasada działania Zmienia przepływ powietrza w zaleŝności od pory dnia i potrzeb uŝytkowników DZIEŃ NOC

plastikowych, drewnianych i aluminiowych, -

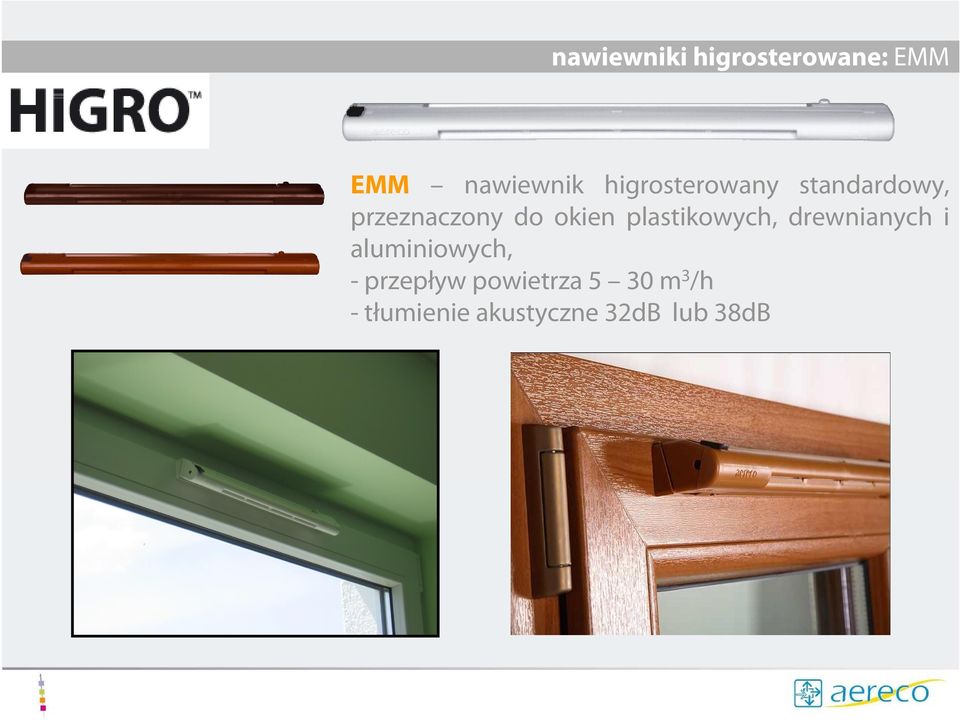

11 nawiewniki higrosterowane: EMM EMM nawiewnik higrosterowany standardowy, przeznaczony do okien plastikowych, drewnianych i aluminiowych, - przepływ powietrza 5 30 m3/h - tłumienie akustyczne 32dB lub 38dB

12 Akustyka okna z nawiewnikiem nawiewniki a akustyka

13 nawiewniki a akustyka D n,e,w nawiewnika [db] R w okna [db] R w wypadkowe okna o powierzchni 2,25 m 2 nawiewnikiem [db] R w wypadkowe okna o powierzchni 3,40 m 2 z nawiewnikiem [db] R w wypadkowe okna o powierzchni 4,50 m 2 z nawiewnikiem [db] ,4 25,6 25,8 26,1 26,2 26,3 28,2 28,6 28,9 29,4 29,8 30,1 29,2 29,7 30,2 30,9 31,4 31,8 30,4 31,1 31,7 32,7 33,6 34,2 26,8 27,0 27,3 27,6 27,9 28,0 29,1 29,6 30,1 30,8 31,3 31,6 30,3 31,0 31,6 32,6 33,4 34,0 30,9 31,6 32,3 33,6 34,6 35,4 27,6 27,9 28,2 28,6 29,0 29,2 29,7 30,3 30,8 31,6 32,2 32,7 30,7 31,4 32,1 33,3 34,2 34,9 31,1 31,9 33,0 34,1 35,3 36,2

25,6 25,8 26,1 26,2 26,3 28,2 28,6 28,9 29,4 29,8 30,1 29,2 29,7 30,2 30,9 31,4 31,8 30,4 31,1 31,7 32,7 33,6 34,2 26,8 27,0 27,3 27,6 27,9 28,0 29,1 29,6 30,1 30,8 31,3

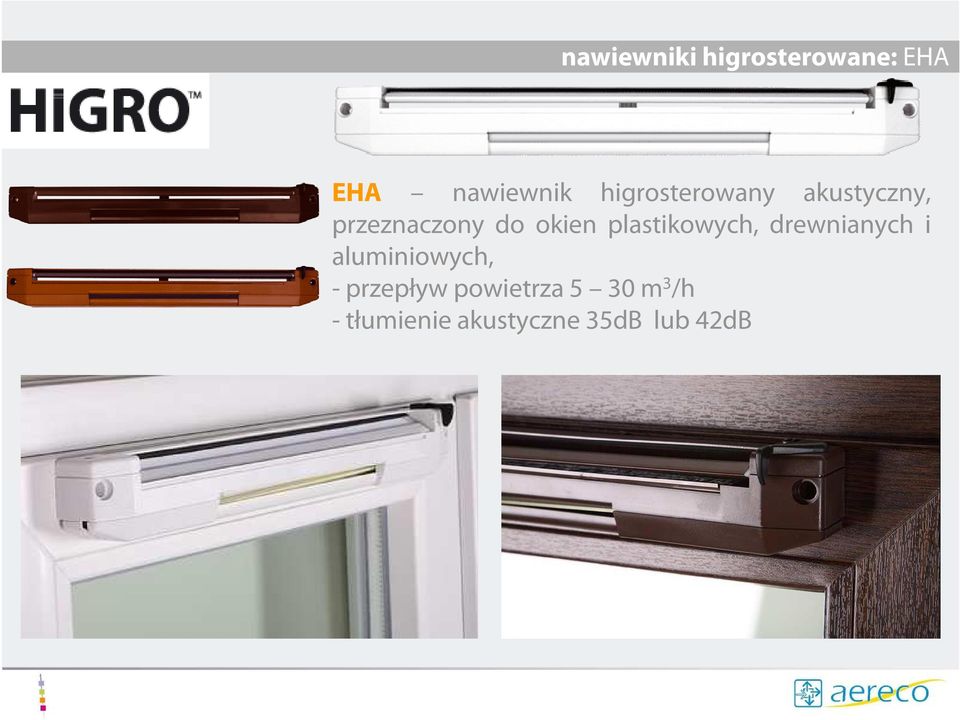

14 nawiewniki higrosterowane: EHA EHA nawiewnik higrosterowany akustyczny, przeznaczony do okien plastikowych, drewnianych i aluminiowych, - przepływ powietrza 5 30 m 3 /h - tłumienie akustyczne 35dB lub 42dB

15 Nawiewniki higrosterowane - rozwiązania Typ EHT nawiewnik higrosterowany ścienny. Wraz z dodatkowymi akcesoriami (wkładki akustyczne do mufy i okapu) zapewnia najwyższą izolacyjność akustyczną wśród wszystkich nawiewników higrosterowanych 52dB

Wraz z dodatkowymi akcesoriami (wkładki akustyczne do mufy i

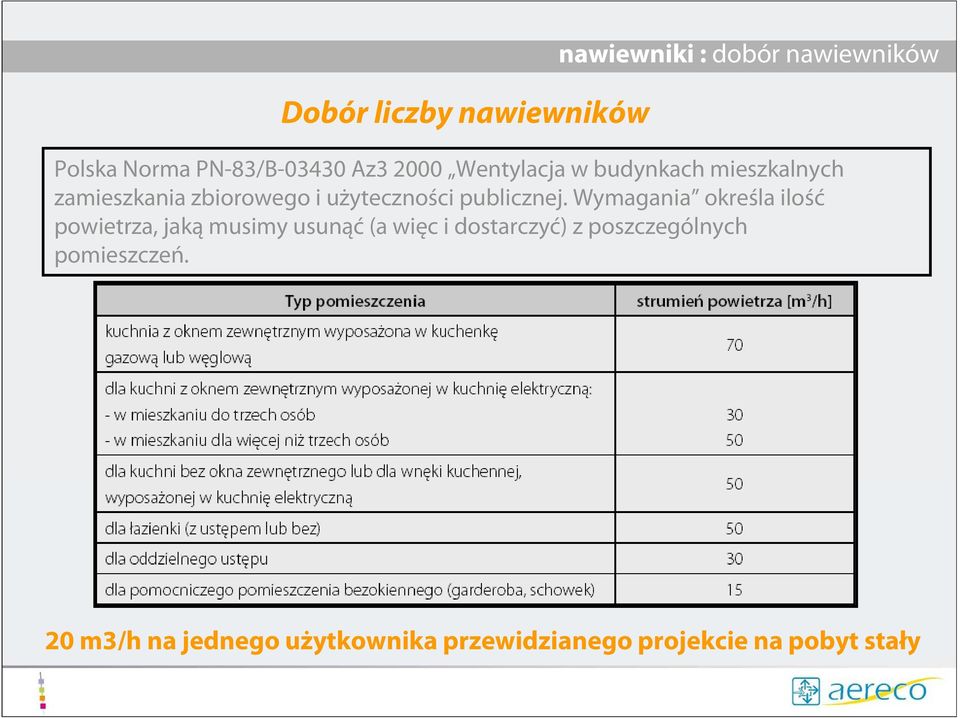

16 Dobór liczby nawiewników nawiewniki : dobór nawiewników Polska Norma PN-83/B Az Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania określa ilość powietrza, jaką musimy usunąć (a więc i dostarczyć) z poszczególnych pomieszczeń. 20 m3/h na jednego użytkownika przewidzianego projekcie na pobyt stały

17 Liczba nawiewników Ilość powietrza do usunięcia (a więc i dostarczenia): - kuchnia z oknem i kuchenką gazową 70 m 3 /h - łazienka - 50 m3/h - WC - 30 m3/h nawiewniki : dobór nawiewników V n suma powietrza do usunięcia m3/h V s wydajność jednego nawiewnika w przypadku EMM 35m 3 /h n liczba nawiewników n = V n / V s = 150/35 = 4,3 szt. Przyjęto, że danym mieszkaniu powinny zostać zamontowane 4 nawiewniki.

do usunięcia - 150 m3/h V s wydajność jednego nawiewnika w przypadku EMM 35m 3 /h n liczba nawiewników

18 montaż nawiewnika w łazience Okno w łazience bez nawiewnika ponieważ: zimny strumień zewnętrznego powietrza będzie nieprzyjemny dla użytkowników, nastąpi wychłodzenie pomieszczenia, spadek temperatury w łazience spowoduje wykroplenie pary wodnej na ścianach, co może przyczynić się do rozwoju pleśni Powietrze do łazienki doprowadzane jest drogą pośrednią z innych pomieszczeń

pomieszczenia, spadek temperatury w łazience spowoduje wykroplenie pary wodnej na ścianach,

19 Problemy z wentylacją Wsteczne ciągi zbyt szczelne okna różna wysokość kanałów różne temperatury w pomieszczeniach więcej niż dwie kratki wyciągowe niekorzystny kierunek wiatru

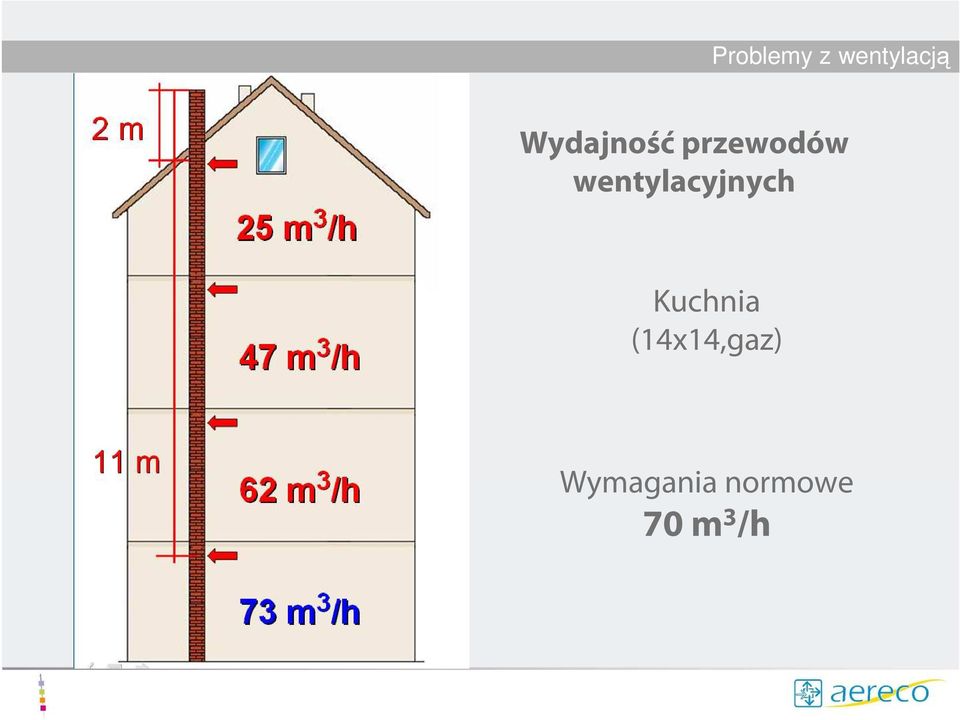

20 Problemy z wentylacją Wydajność przewodów wentylacyjnych Kuchnia (14x14,gaz) Wymagania normowe 70 m 3 /h

21 Projekt RESHYVENT Przyczyny poszukiwań nowych rozwiązań wentylacyjnych: niska efektywność wentylacji naturalnej wysokie zużycie energii przez wentylację mechaniczną (szacunkowe dane wskazują, iż 10% całkowitego zużycia energii w państwach Unii Europejskiej, to energia wykorzystywana na podgrzanie powietrza wentylacyjnego, a także zużyta do napędów wentylatorów i innych urządzeń wentylacyjnych) Założenia projektu RESHYVENT: stworzenie systemów łączących zalety wentylacji grawitacyjnej, takie jak niskie koszty inwestycyjne i eksploatacyjne oraz cicha praca, ze skutecznością i niezawodnością wentylacji mechanicznej

22 Projekt RESHYVENT Jednym z uczestników programu RESHYVENT jest firma aereco, która opracowała i opatentowała specjalny typ niskociśnieniowej nasady dachowej VBP Wentylacja niskociśnieniowa aereco (oparta o elementy higrosterowane) jest pierwszym w pełni funkcjonalnym rozwiązaniem spełniającym założenia projektu RESHYVENT

23 Wentylacja wyciągowa Wentylacja niskociśnieniowa nieniowa Połączenie skuteczności wentylacji mechanicznej z niskimi kosztami eskploatacji wentylacji grawitacyjnej- główny element nasada VBP Cicha praca W połączeniu z kratkami higrosterowanymi ( BXL,BXC ) otrzymujemy samoczynną regulację przepływu powietrza ( zachowanie zasad enegrooszczędności ) Niskie zuŝycie energii ( ok.15 W jedna nasada )-spełnienie warunku mocy właściwej wentylatorów Niskie prędkości przepływu powietrza w kanałach nie powodują szumu Sterowanie nasadami odbywa się z jednego miejsca przez administratora budynku Nasady utrzymują stałe podciśnienie, dzięki czemu nie ma moŝliwości rozregulowania sieci przez uŝytkowników W przypadku awarii lub braku zasilania, układ działa jak wentylacja grawitacyjna ( specjalna konstrukcja łopatek-równolegle do przepływu powietrza )

24 Wentylacja wyciągowa 1. Wentylacja na pionach zbiorczych

25 Wentylacja NISKOCIŚNIENIOWA 2. Wentylacja na pionach indywidualnych

26 Wentylacja NISKOCIŚNIENIOWA Kratka wyciągowa higrosterowana BXC Nowość 2010 BXL

27 Wentylacja NISKOCIŚNIENIOWA Zasada działania kratka wyciągowa higrosterowana Przepływ w m 3 /h Kratka BXS Wilgotność względna (%)

28 Klapa ABS Nowość 2011 Klapy przeciwpożarowe

29 Przydatne linki

30 Dziękuj kuję za uwagę
