1 BIURO PROJEKTOWO - USŁUGOWE A W I K Anna SKAWIŃSKA ul. ks.m.strzody 8/6A Gliwice tel. (032) , , Nr zezwolenia: IV/46/90 U.M. Gliwice NIP: , biuroawik@wp.pl Projekt nr: Obiekt: Gimnazjum nr 10 im. Ignacego Jana Paderewskiego Adres: ul. Lipowa 29, Gliwice Inwestor: Gimnazjum nr 10 im. Ignacego Jana Paderewskiego ul. Lipowa 29, Gliwice Temat: Projekt budowlano-wykonawczy nowej instalacji hydrantowej w budynku Gimnazjum nr 10 im. Ignacego Jana Paderewskiego przy ul. Lipowej 29 w Gliwicach Branża: Faza: instalacje sanitarne Projekt BW Projektant: Anna SKAWIŃSKA Nr uprawnień: 411/88 Nr członkowski izby zawodowej SLK/IS/3604/01 Gliwice, lipiec 2012r

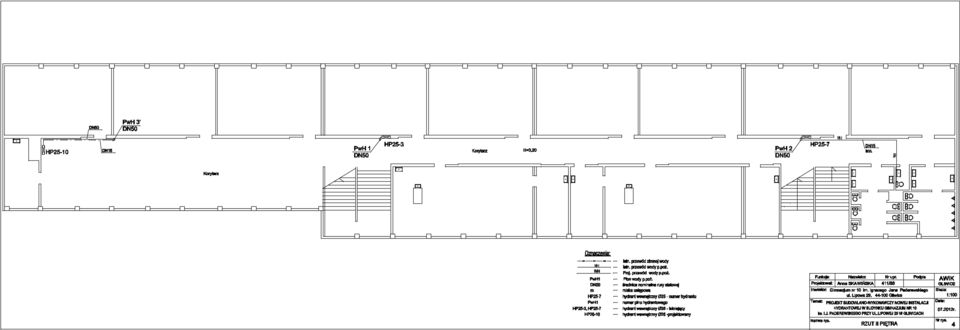

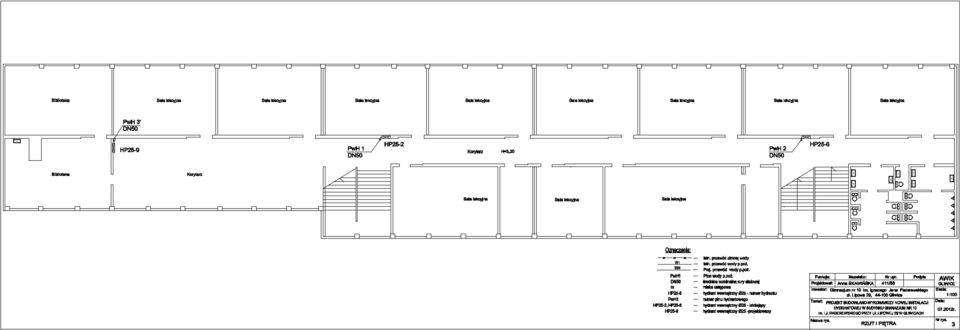

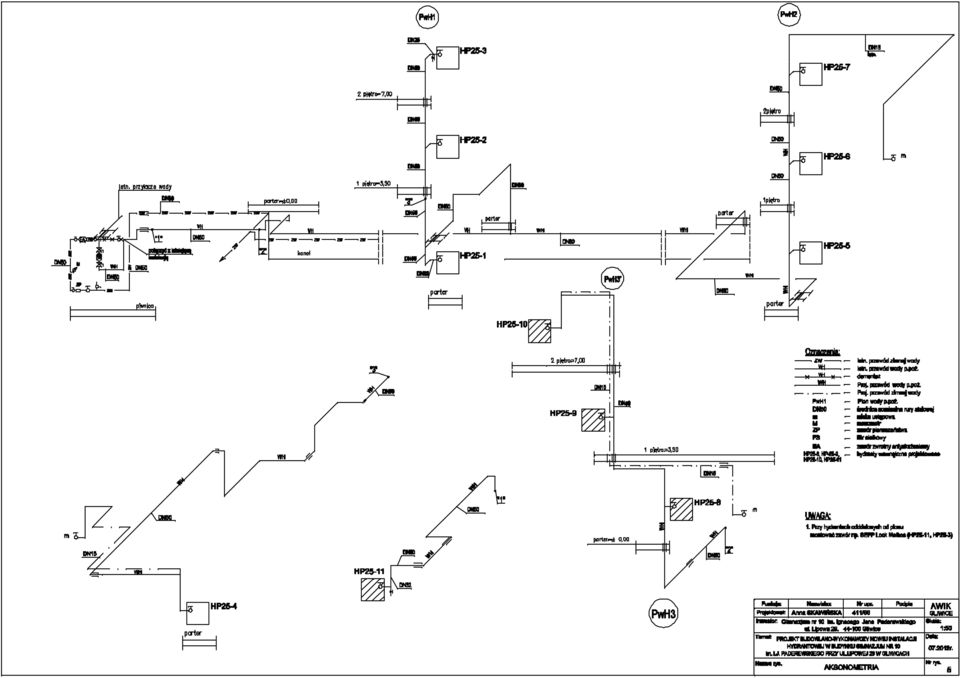

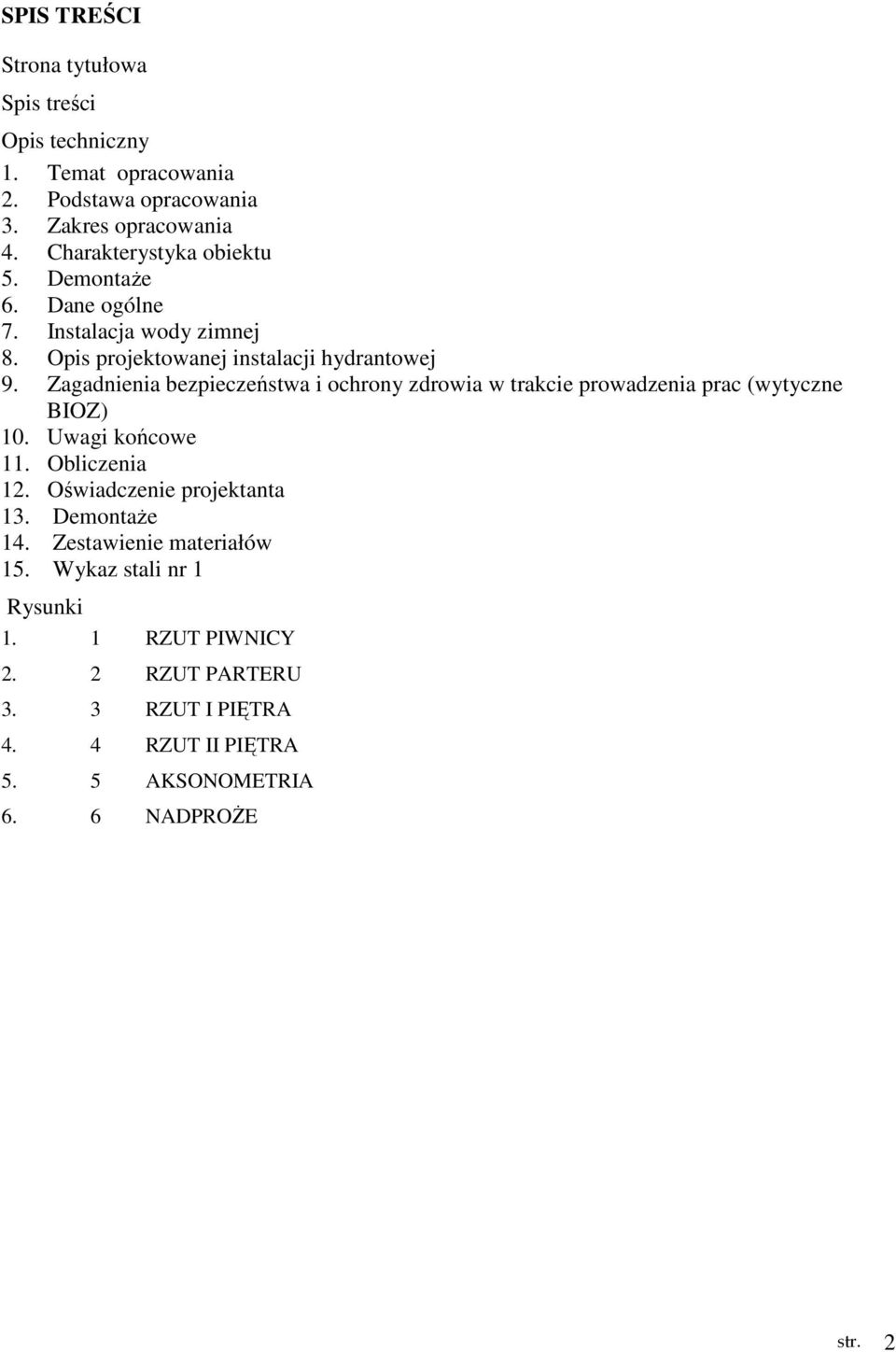

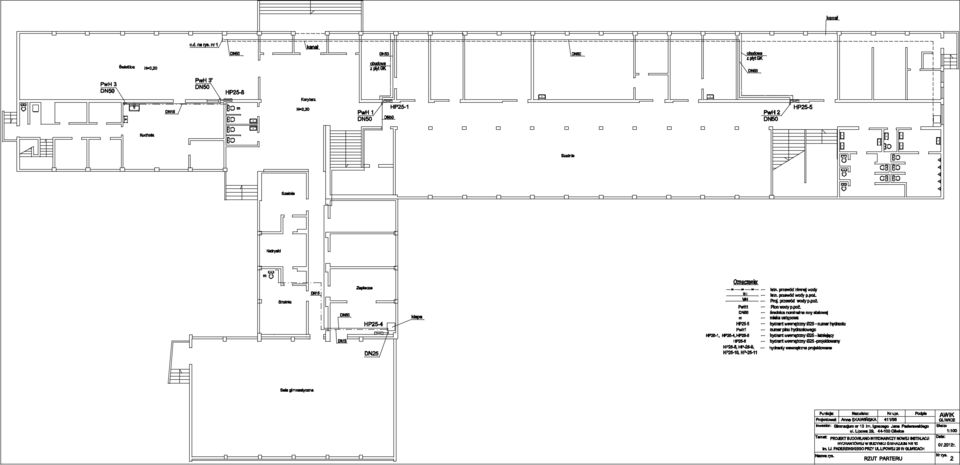

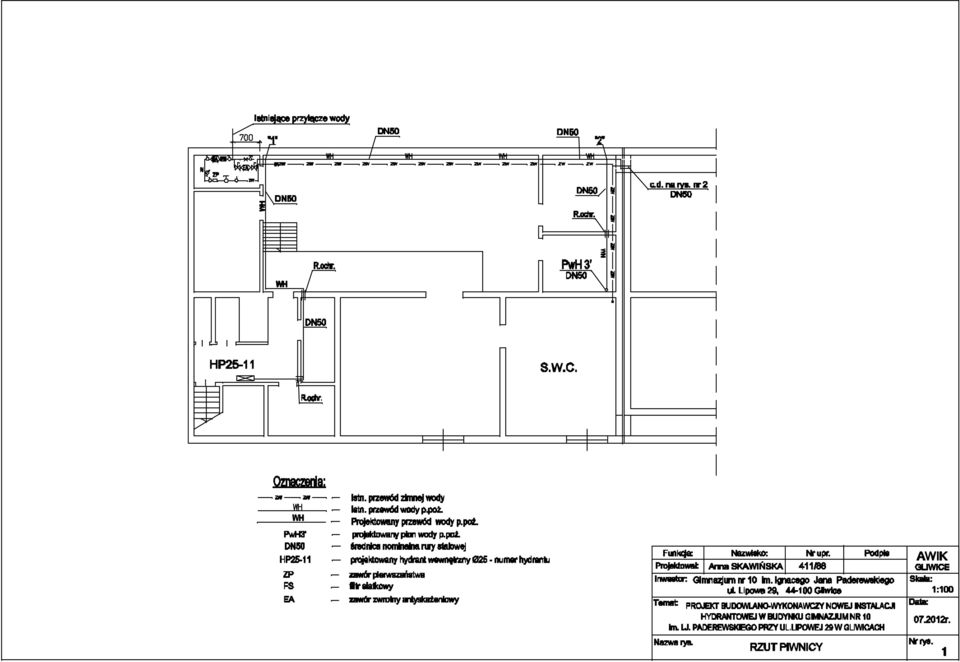

2 SPIS TREŚCI Strona tytułowa Spis treści Opis techniczny 1. Temat opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Charakterystyka obiektu 5. Demontaże 6. Dane ogólne 7. Instalacja wody zimnej 8. Opis projektowanej instalacji hydrantowej 9. Zagadnienia bezpieczeństwa i ochrony zdrowia w trakcie prowadzenia prac (wytyczne BIOZ) 10. Uwagi końcowe 11. Obliczenia 12. Oświadczenie projektanta 13. Demontaże 14. Zestawienie materiałów 15. Wykaz stali nr 1 Rysunki 1. 1 RZUT PIWNICY 2. 2 RZUT PARTERU 3. 3 RZUT I PIĘTRA 4. 4 RZUT II PIĘTRA 5. 5 AKSONOMETRIA 6. 6 NADPROŻE str. 2

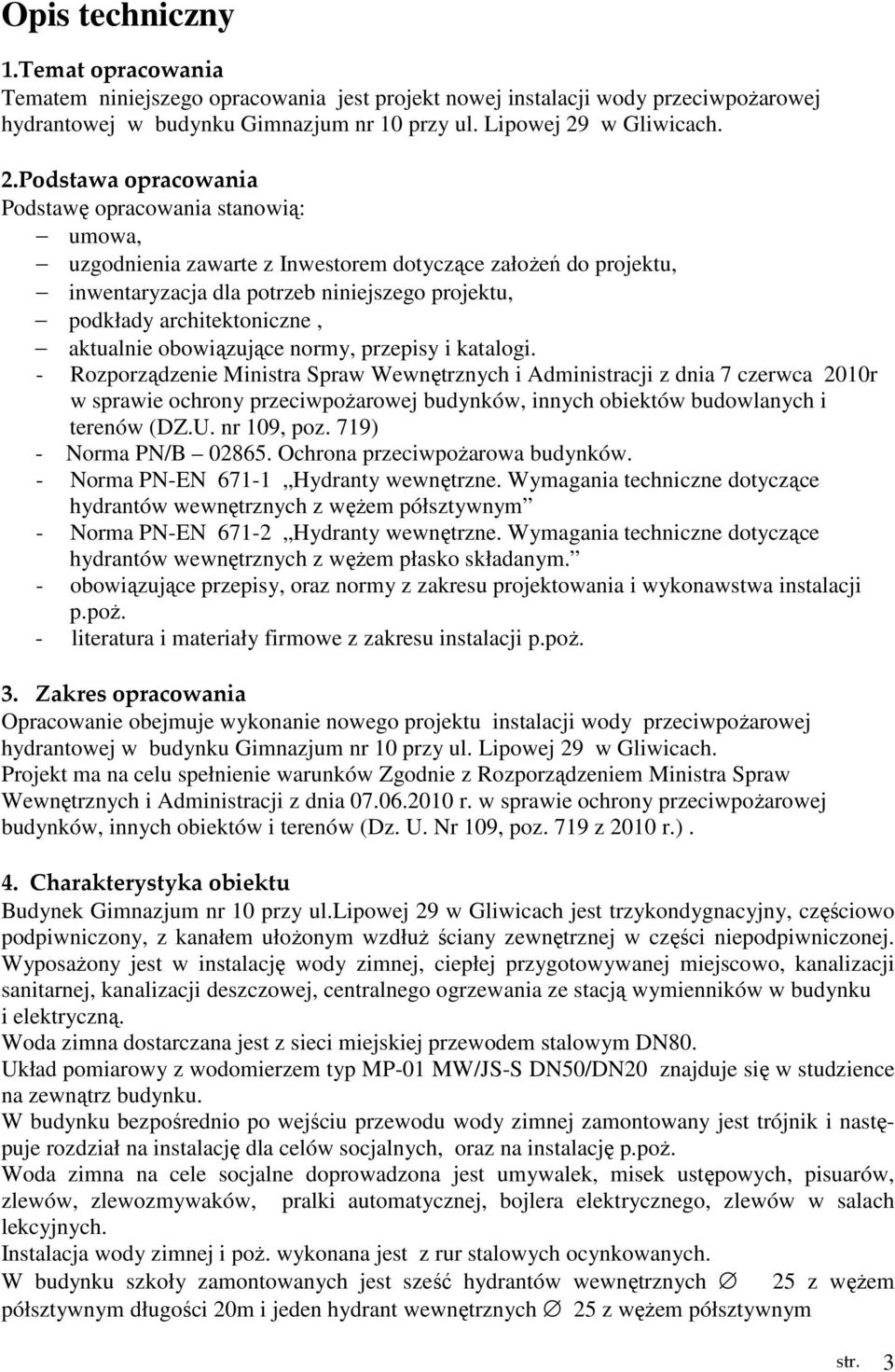

3 Opis techniczny 1.Temat opracowania Tematem niniejszego opracowania jest projekt nowej instalacji wody przeciwpożarowej hydrantowej w budynku Gimnazjum nr 10 przy ul. Lipowej 29 w Gliwicach. 2.Podstawa opracowania Podstawę opracowania stanowią: umowa, uzgodnienia zawarte z Inwestorem dotyczące założeń do projektu, inwentaryzacja dla potrzeb niniejszego projektu, podkłady architektoniczne, aktualnie obowiązujące normy, przepisy i katalogi. - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DZ.U. nr 109, poz. 719) - Norma PN/B Ochrona przeciwpożarowa budynków. - Norma PN-EN Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem półsztywnym - Norma PN-EN Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem płasko składanym. - obowiązujące przepisy, oraz normy z zakresu projektowania i wykonawstwa instalacji p.poż. - literatura i materiały firmowe z zakresu instalacji p.poż. 3. Zakres opracowania Opracowanie obejmuje wykonanie nowego projektu instalacji wody przeciwpożarowej hydrantowej w budynku Gimnazjum nr 10 przy ul. Lipowej 29 w Gliwicach. Projekt ma na celu spełnienie warunków Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów i terenów (Dz. U. Nr 109, poz. 719 z 2010 r.). 4. Charakterystyka obiektu Budynek Gimnazjum nr 10 przy ul.lipowej 29 w Gliwicach jest trzykondygnacyjny, częściowo podpiwniczony, z kanałem ułożonym wzdłuż ściany zewnętrznej w części niepodpiwniczonej. Wyposażony jest w instalację wody zimnej, ciepłej przygotowywanej miejscowo, kanalizacji sanitarnej, kanalizacji deszczowej, centralnego ogrzewania ze stacją wymienników w budynku i elektryczną. Woda zimna dostarczana jest z sieci miejskiej przewodem stalowym DN80. Układ pomiarowy z wodomierzem typ MP-01 MW/JS-S DN50/DN20 znajduje się w studzience na zewnątrz budynku. W budynku bezpośrednio po wejściu przewodu wody zimnej zamontowany jest trójnik i następuje rozdział na instalację dla celów socjalnych, oraz na instalację p.poż. Woda zimna na cele socjalne doprowadzona jest umywalek, misek ustępowych, pisuarów, zlewów, zlewozmywaków, pralki automatycznej, bojlera elektrycznego, zlewów w salach lekcyjnych. Instalacja wody zimnej i poż. wykonana jest z rur stalowych ocynkowanych. W budynku szkoły zamontowanych jest sześć hydrantów wewnętrznych 25 z wężem półsztywnym długości 20m i jeden hydrant wewnętrznych 25 z wężem półsztywnym str. 3

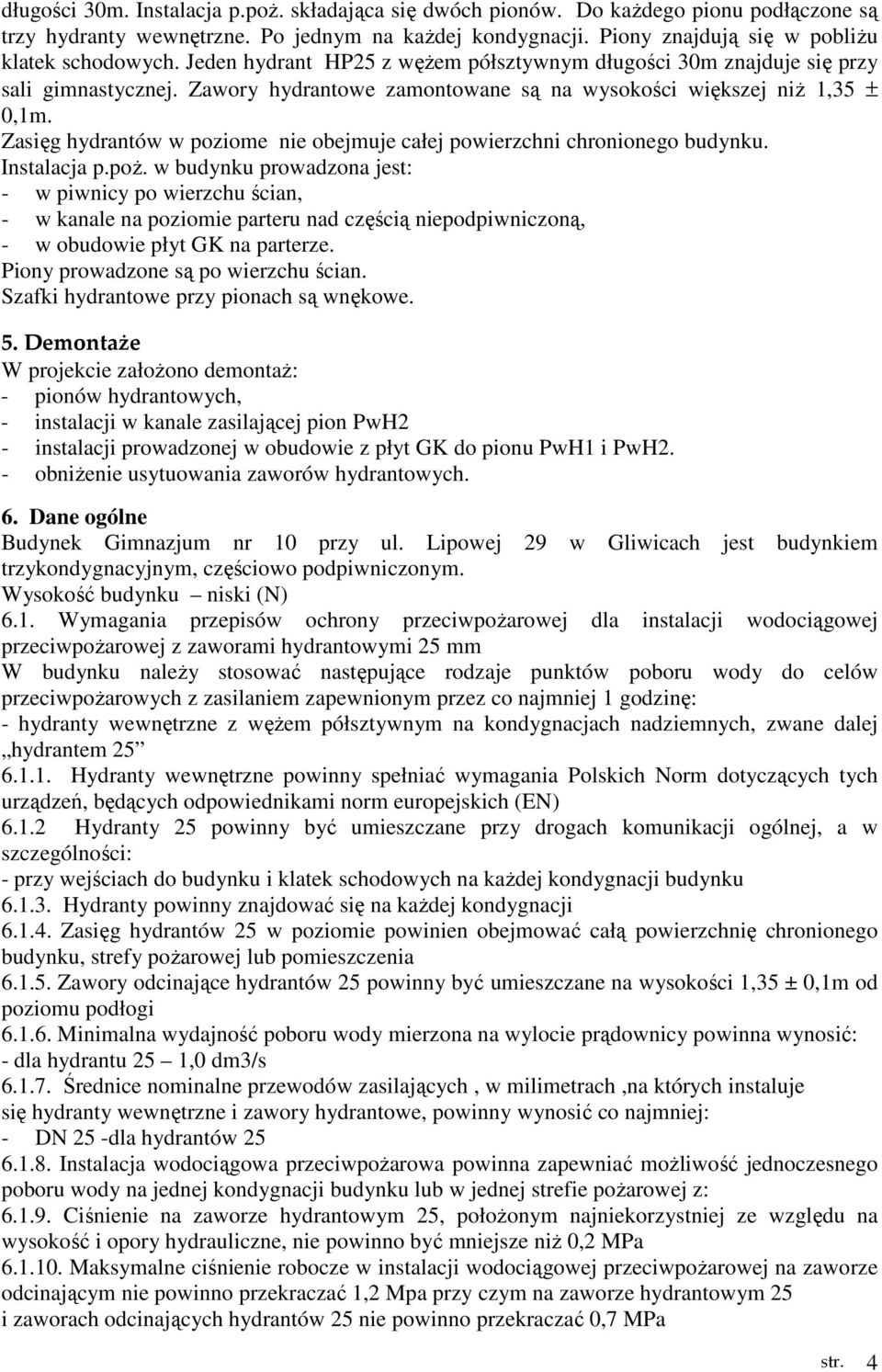

4 długości 30m. Instalacja p.poż. składająca się dwóch pionów. Do każdego pionu podłączone są trzy hydranty wewnętrzne. Po jednym na każdej kondygnacji. Piony znajdują się w pobliżu klatek schodowych. Jeden hydrant HP25 z wężem półsztywnym długości 30m znajduje się przy sali gimnastycznej. Zawory hydrantowe zamontowane są na wysokości większej niż 1,35 ± 0,1m. Zasięg hydrantów w poziome nie obejmuje całej powierzchni chronionego budynku. Instalacja p.poż. w budynku prowadzona jest: - w piwnicy po wierzchu ścian, - w kanale na poziomie parteru nad częścią niepodpiwniczoną, - w obudowie płyt GK na parterze. Piony prowadzone są po wierzchu ścian. Szafki hydrantowe przy pionach są wnękowe. 5. Demontaże W projekcie założono demontaż: - pionów hydrantowych, - instalacji w kanale zasilającej pion PwH2 - instalacji prowadzonej w obudowie z płyt GK do pionu PwH1 i PwH2. - obniżenie usytuowania zaworów hydrantowych. 6. Dane ogólne Budynek Gimnazjum nr 10 przy ul. Lipowej 29 w Gliwicach jest budynkiem trzykondygnacyjnym, częściowo podpiwniczonym. Wysokość budynku niski (N) 6.1. Wymagania przepisów ochrony przeciwpożarowej dla instalacji wodociągowej przeciwpożarowej z zaworami hydrantowymi 25 mm W budynku należy stosować następujące rodzaje punktów poboru wody do celów przeciwpożarowych z zasilaniem zapewnionym przez co najmniej 1 godzinę: - hydranty wewnętrzne z wężem półsztywnym na kondygnacjach nadziemnych, zwane dalej hydrantem Hydranty wewnętrzne powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń, będących odpowiednikami norm europejskich (EN) Hydranty 25 powinny być umieszczane przy drogach komunikacji ogólnej, a w szczególności: - przy wejściach do budynku i klatek schodowych na każdej kondygnacji budynku Hydranty powinny znajdować się na każdej kondygnacji Zasięg hydrantów 25 w poziomie powinien obejmować całą powierzchnię chronionego budynku, strefy pożarowej lub pomieszczenia Zawory odcinające hydrantów 25 powinny być umieszczane na wysokości 1,35 ± 0,1m od poziomu podłogi Minimalna wydajność poboru wody mierzona na wylocie prądownicy powinna wynosić: - dla hydrantu 25 1,0 dm3/s Średnice nominalne przewodów zasilających, w milimetrach,na których instaluje się hydranty wewnętrzne i zawory hydrantowe, powinny wynosić co najmniej: - DN 25 -dla hydrantów Instalacja wodociągowa przeciwpożarowa powinna zapewniać możliwość jednoczesnego poboru wody na jednej kondygnacji budynku lub w jednej strefie pożarowej z: Ciśnienie na zaworze hydrantowym 25, położonym najniekorzystniej ze względu na wysokość i opory hydrauliczne, nie powinno być mniejsze niż 0,2 MPa Maksymalne ciśnienie robocze w instalacji wodociągowej przeciwpożarowej na zaworze odcinającym nie powinno przekraczać 1,2 Mpa przy czym na zaworze hydrantowym 25 i zaworach odcinających hydrantów 25 nie powinno przekraczać 0,7 MPa str. 4

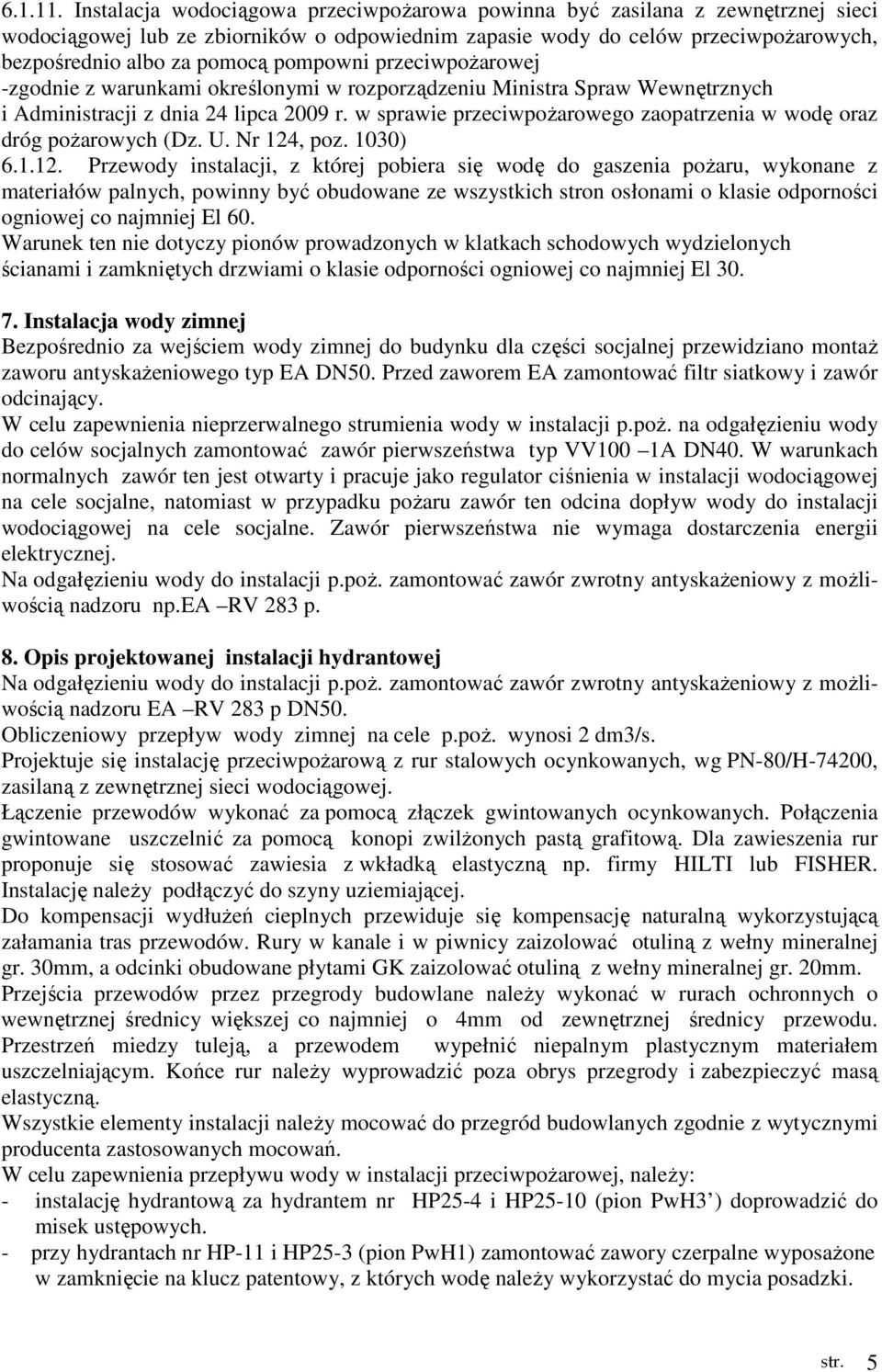

5 Instalacja wodociągowa przeciwpożarowa powinna być zasilana z zewnętrznej sieci wodociągowej lub ze zbiorników o odpowiednim zapasie wody do celów przeciwpożarowych, bezpośrednio albo za pomocą pompowni przeciwpożarowej -zgodnie z warunkami określonymi w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030) Przewody instalacji, z której pobiera się wodę do gaszenia pożaru, wykonane z materiałów palnych, powinny być obudowane ze wszystkich stron osłonami o klasie odporności ogniowej co najmniej El 60. Warunek ten nie dotyczy pionów prowadzonych w klatkach schodowych wydzielonych ścianami i zamkniętych drzwiami o klasie odporności ogniowej co najmniej El Instalacja wody zimnej Bezpośrednio za wejściem wody zimnej do budynku dla części socjalnej przewidziano montaż zaworu antyskażeniowego typ EA DN50. Przed zaworem EA zamontować filtr siatkowy i zawór odcinający. W celu zapewnienia nieprzerwalnego strumienia wody w instalacji p.poż. na odgałęzieniu wody do celów socjalnych zamontować zawór pierwszeństwa typ VV100 1A DN40. W warunkach normalnych zawór ten jest otwarty i pracuje jako regulator ciśnienia w instalacji wodociągowej na cele socjalne, natomiast w przypadku pożaru zawór ten odcina dopływ wody do instalacji wodociągowej na cele socjalne. Zawór pierwszeństwa nie wymaga dostarczenia energii elektrycznej. Na odgałęzieniu wody do instalacji p.poż. zamontować zawór zwrotny antyskażeniowy z możliwością nadzoru np.ea RV 283 p. 8. Opis projektowanej instalacji hydrantowej Na odgałęzieniu wody do instalacji p.poż. zamontować zawór zwrotny antyskażeniowy z możliwością nadzoru EA RV 283 p DN50. Obliczeniowy przepływ wody zimnej na cele p.poż. wynosi 2 dm3/s. Projektuje się instalację przeciwpożarową z rur stalowych ocynkowanych, wg PN-80/H-74200, zasilaną z zewnętrznej sieci wodociągowej. Łączenie przewodów wykonać za pomocą złączek gwintowanych ocynkowanych. Połączenia gwintowane uszczelnić za pomocą konopi zwilżonych pastą grafitową. Dla zawieszenia rur proponuje się stosować zawiesia z wkładką elastyczną np. firmy HILTI lub FISHER. Instalację należy podłączyć do szyny uziemiającej. Do kompensacji wydłużeń cieplnych przewiduje się kompensację naturalną wykorzystującą załamania tras przewodów. Rury w kanale i w piwnicy zaizolować otuliną z wełny mineralnej gr. 30mm, a odcinki obudowane płytami GK zaizolować otuliną z wełny mineralnej gr. 20mm. Przejścia przewodów przez przegrody budowlane należy wykonać w rurach ochronnych o wewnętrznej średnicy większej co najmniej o 4mm od zewnętrznej średnicy przewodu. Przestrzeń miedzy tuleją, a przewodem wypełnić niepalnym plastycznym materiałem uszczelniającym. Końce rur należy wyprowadzić poza obrys przegrody i zabezpieczyć masą elastyczną. Wszystkie elementy instalacji należy mocować do przegród budowlanych zgodnie z wytycznymi producenta zastosowanych mocowań. W celu zapewnienia przepływu wody w instalacji przeciwpożarowej, należy: - instalację hydrantową za hydrantem nr HP25-4 i HP25-10 (pion PwH3 ) doprowadzić do misek ustępowych. - przy hydrantach nr HP-11 i HP25-3 (pion PwH1) zamontować zawory czerpalne wyposażone w zamknięcie na klucz patentowy, z których wodę należy wykorzystać do mycia posadzki. str. 5

6 Instalację hydrantową za ostatnimi hydrantami do misek ustępowych wykonać z rur stalowych ocynkowanych. W obiekcie wykorzystano siedem istniejących hydrantów wewnętrznych DN25 i zaprojektowano 4 nowe hydranty wewnętrzne Dn 25 w piwnicy, świetlicy, na korytarzu na 1 i 2 piętrze. Zaprojektowano skrzynki hydrantowe z pełnym wyposażeniem. Proponuje się hydranty np. firmy GRAS typu HW-25 N-KP-30 Kombi i HW-25W-KP-30 Kombi. Podejścia do hydrantów wykonać należy z rur o średnicy 32 mm. Zawory hydrantów mają być usytuowane na wysokości 1,35 m nad posadzką z nasadą tłoczna skierowaną w dół. Przewody prowadzone będą w kanale i po wierzchu przegród. Przy rozmieszczaniu hydratów brano pod uwagę ich zasięg (33 m dla hydrantu Dn 25) oraz możliwość zamocowania tych hydrantów do konstrukcji obiektu. Przewody zasilające wykonać z rur stalowych ocynkowanych. Hydrant wewnętrzny powinien być wykonany zgodnie z normą PN-EN Hydranty oznakować wg PN-92/M-01256/01. Zapotrzebowanie wody dla wewnętrznej instalacji hydrantowej wynosi 2 dm3/s, przy założeniu jednoczesności działania dwóch hydrantów wewnętrznych, każdego o wydajności 1 dm3/s. Rozmieszczenie hydrantów w obiekcie pokazano na rys. nr: 1, 2, 3, 4. Instalacja wodociągowa wewnętrzna przeciwpożarowa została zaprojektowana i winna zostać wykonana zgodnie z warunkami określonymi w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów i terenów (Dz. U. Nr 109, poz. 719 z 2010 r.) oraz wg PN-EN Zabezpieczenia antykorozyjne Rury stalowe ocynkowane, należy zabezpieczyć antykorozyjnie przez malowanie grunto emalią poliwinylową UNIWIL C. Ilość warstw 1. Przed pomalowaniem przewody oczyścić szczotkami stalowymi do 2o czystości. Przewody ocynkowane, odtłuścić. Do odtłuszczania należy używać rozpuszczalnika (benzyna, ksylen) lub wodny roztwór amoniaku z dodatkiem detergentu w proporcji na 10l wody, 0,5 litra 25% roztworu amoniaku i 10 ml detergentu Izolacja termiczna Rurociągi instalacji wodnych powinny posiadać zabezpieczenie przed roszeniem poprzez wykonanie izolacji termicznej Dane hydrauliczne instalacji przeciwpożarowej Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów i terenów (Dz. U. Nr 109, poz. 719 z 2010 r.) w budynku instalacja powinna zapewniać możliwość jednoczesnego poboru wody z dwóch sąsiednich zaworów o wydajności q=1,0dm3/s każdy. Instalacja wodociągowa przeciwpożarowa z hydrantami 25 powinna zapewnić: ciśnienie nominalne na hydrancie co najmniej 0,2 MPa, wydajność hydrantu 25 co najmniej 1,0 dm3/s, zasięg hydrantu w poziomie 33 m przy zastosowaniu węża o długości 30 m, jednoczesność poboru wody z 2 hydrantów, Jako hydranty przeciwpożarowe stosować należy hydranty w skrzynkach hydrantowych wyposażonych w wąż przeciwpożarowy o długości 30m dla DN 25. Przewiduje się zastosowanie hydrantów w skrzynkach z kompletnym wyposażeniem i posiadających stosowny Certyfikat CNBOP. Zapotrzebowanie wody dla celów pożarowych DN 25: Qppoż = 2 x 1,0 = 2,0 dm3/s. Łączne zaopatrzenie wody do celów przeciwpożarowych wyniesie: Q = 2 x 1,0 dm3/s =2,0 dm3/s Typ szafki hydrantowej HW-25N-KP-30, HW-25W-KP-30. str. 6

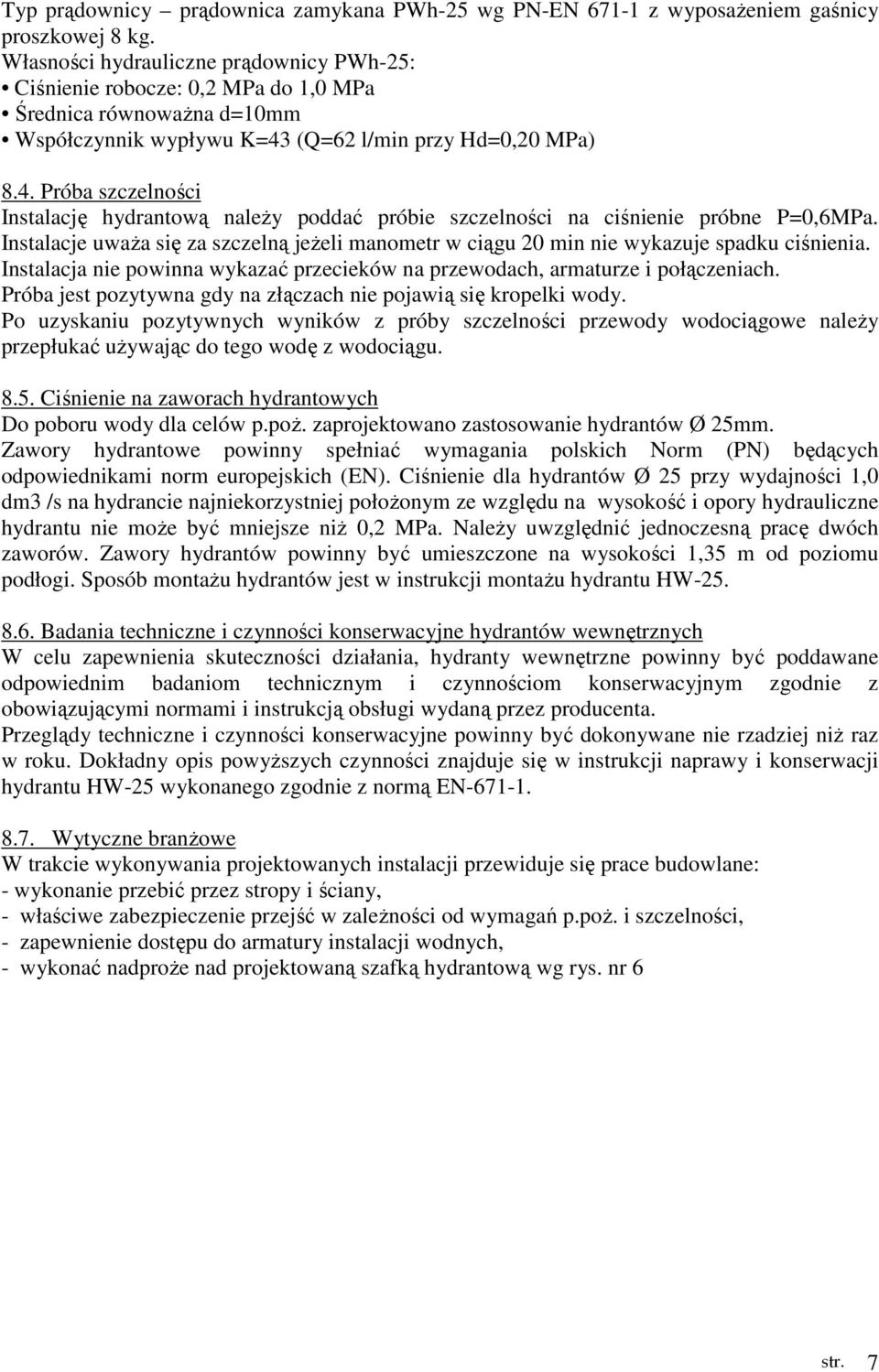

7 Typ prądownicy prądownica zamykana PWh-25 wg PN-EN z wyposażeniem gaśnicy proszkowej 8 kg. Własności hydrauliczne prądownicy PWh-25: Ciśnienie robocze: 0,2 MPa do 1,0 MPa Średnica równoważna d=10mm Współczynnik wypływu K=43 (Q=62 l/min przy Hd=0,20 MPa) 8.4. Próba szczelności Instalację hydrantową należy poddać próbie szczelności na ciśnienie próbne P=0,6MPa. Instalacje uważa się za szczelną jeżeli manometr w ciągu 20 min nie wykazuje spadku ciśnienia. Instalacja nie powinna wykazać przecieków na przewodach, armaturze i połączeniach. Próba jest pozytywna gdy na złączach nie pojawią się kropelki wody. Po uzyskaniu pozytywnych wyników z próby szczelności przewody wodociągowe należy przepłukać używając do tego wodę z wodociągu Ciśnienie na zaworach hydrantowych Do poboru wody dla celów p.poż. zaprojektowano zastosowanie hydrantów Ø 25mm. Zawory hydrantowe powinny spełniać wymagania polskich Norm (PN) będących odpowiednikami norm europejskich (EN). Ciśnienie dla hydrantów Ø 25 przy wydajności 1,0 dm3 /s na hydrancie najniekorzystniej położonym ze względu na wysokość i opory hydrauliczne hydrantu nie może być mniejsze niż 0,2 MPa. Należy uwzględnić jednoczesną pracę dwóch zaworów. Zawory hydrantów powinny być umieszczone na wysokości 1,35 m od poziomu podłogi. Sposób montażu hydrantów jest w instrukcji montażu hydrantu HW Badania techniczne i czynności konserwacyjne hydrantów wewnętrznych W celu zapewnienia skuteczności działania, hydranty wewnętrzne powinny być poddawane odpowiednim badaniom technicznym i czynnościom konserwacyjnym zgodnie z obowiązującymi normami i instrukcją obsługi wydaną przez producenta. Przeglądy techniczne i czynności konserwacyjne powinny być dokonywane nie rzadziej niż raz w roku. Dokładny opis powyższych czynności znajduje się w instrukcji naprawy i konserwacji hydrantu HW-25 wykonanego zgodnie z normą EN Wytyczne branżowe W trakcie wykonywania projektowanych instalacji przewiduje się prace budowlane: - wykonanie przebić przez stropy i ściany, - właściwe zabezpieczenie przejść w zależności od wymagań p.poż. i szczelności, - zapewnienie dostępu do armatury instalacji wodnych, - wykonać nadproże nad projektowaną szafką hydrantową wg rys. nr 6 str. 7

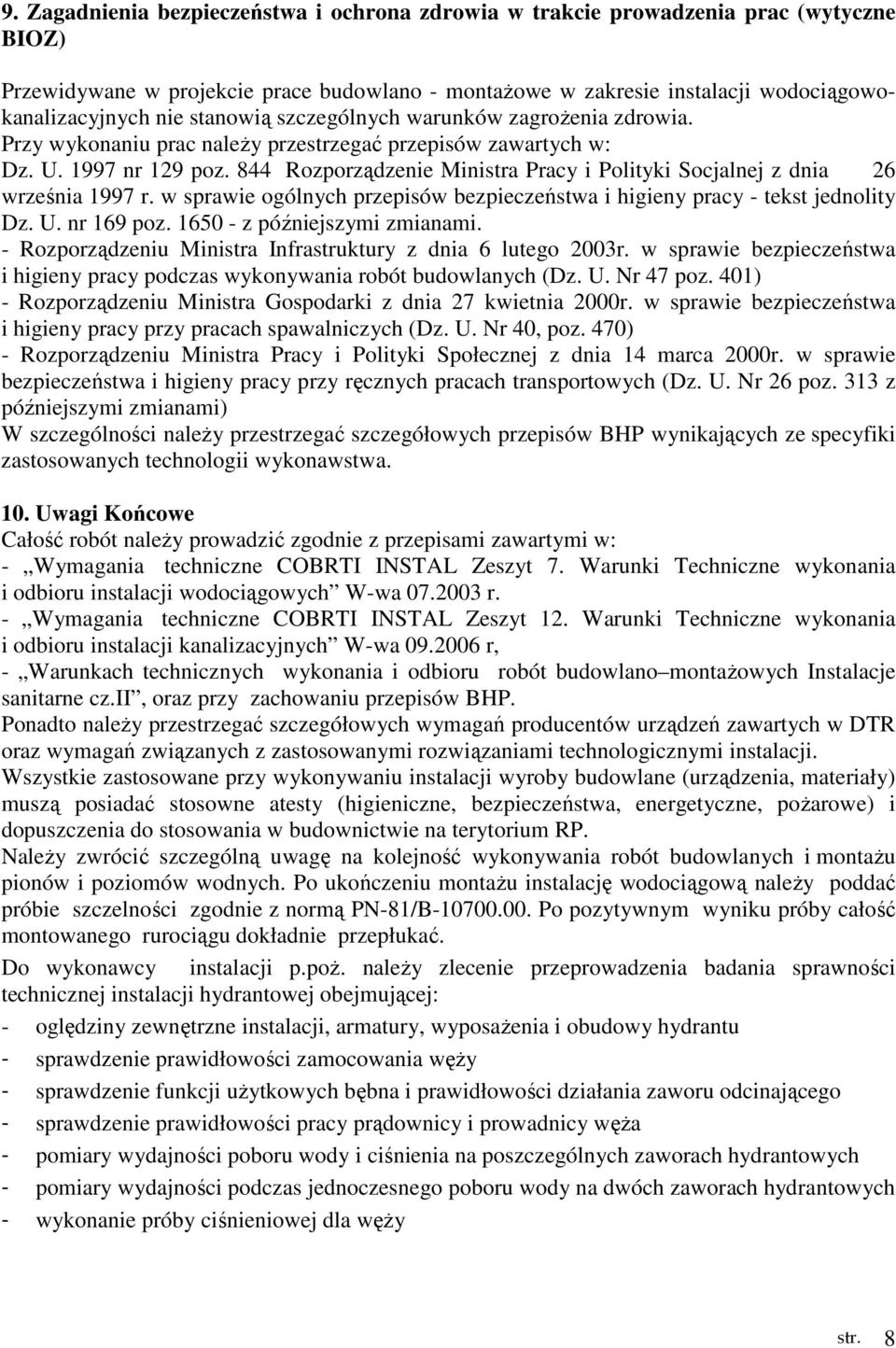

8 9. Zagadnienia bezpieczeństwa i ochrona zdrowia w trakcie prowadzenia prac (wytyczne BIOZ) Przewidywane w projekcie prace budowlano - montażowe w zakresie instalacji wodociągowokanalizacyjnych nie stanowią szczególnych warunków zagrożenia zdrowia. Przy wykonaniu prac należy przestrzegać przepisów zawartych w: Dz. U nr 129 poz. 844 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy - tekst jednolity Dz. U. nr 169 poz z późniejszymi zmianami. - Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401) - Rozporządzeniu Ministra Gospodarki z dnia 27 kwietnia 2000r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (Dz. U. Nr 40, poz. 470) - Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz. U. Nr 26 poz. 313 z późniejszymi zmianami) W szczególności należy przestrzegać szczegółowych przepisów BHP wynikających ze specyfiki zastosowanych technologii wykonawstwa. 10. Uwagi Końcowe Całość robót należy prowadzić zgodnie z przepisami zawartymi w: - Wymagania techniczne COBRTI INSTAL Zeszyt 7. Warunki Techniczne wykonania i odbioru instalacji wodociągowych W-wa r. - Wymagania techniczne COBRTI INSTAL Zeszyt 12. Warunki Techniczne wykonania i odbioru instalacji kanalizacyjnych W-wa r, - Warunkach technicznych wykonania i odbioru robót budowlano montażowych Instalacje sanitarne cz.ii, oraz przy zachowaniu przepisów BHP. Ponadto należy przestrzegać szczegółowych wymagań producentów urządzeń zawartych w DTR oraz wymagań związanych z zastosowanymi rozwiązaniami technologicznymi instalacji. Wszystkie zastosowane przy wykonywaniu instalacji wyroby budowlane (urządzenia, materiały) muszą posiadać stosowne atesty (higieniczne, bezpieczeństwa, energetyczne, pożarowe) i dopuszczenia do stosowania w budownictwie na terytorium RP. Należy zwrócić szczególną uwagę na kolejność wykonywania robót budowlanych i montażu pionów i poziomów wodnych. Po ukończeniu montażu instalację wodociągową należy poddać próbie szczelności zgodnie z normą PN-81/B Po pozytywnym wyniku próby całość montowanego rurociągu dokładnie przepłukać. Do wykonawcy instalacji p.poż. należy zlecenie przeprowadzenia badania sprawności technicznej instalacji hydrantowej obejmującej: - oględziny zewnętrzne instalacji, armatury, wyposażenia i obudowy hydrantu - sprawdzenie prawidłowości zamocowania węży - sprawdzenie funkcji użytkowych bębna i prawidłowości działania zaworu odcinającego - sprawdzenie prawidłowości pracy prądownicy i prowadnicy węża - pomiary wydajności poboru wody i ciśnienia na poszczególnych zaworach hydrantowych - pomiary wydajności podczas jednoczesnego poboru wody na dwóch zaworach hydrantowych - wykonanie próby ciśnieniowej dla węży str. 8

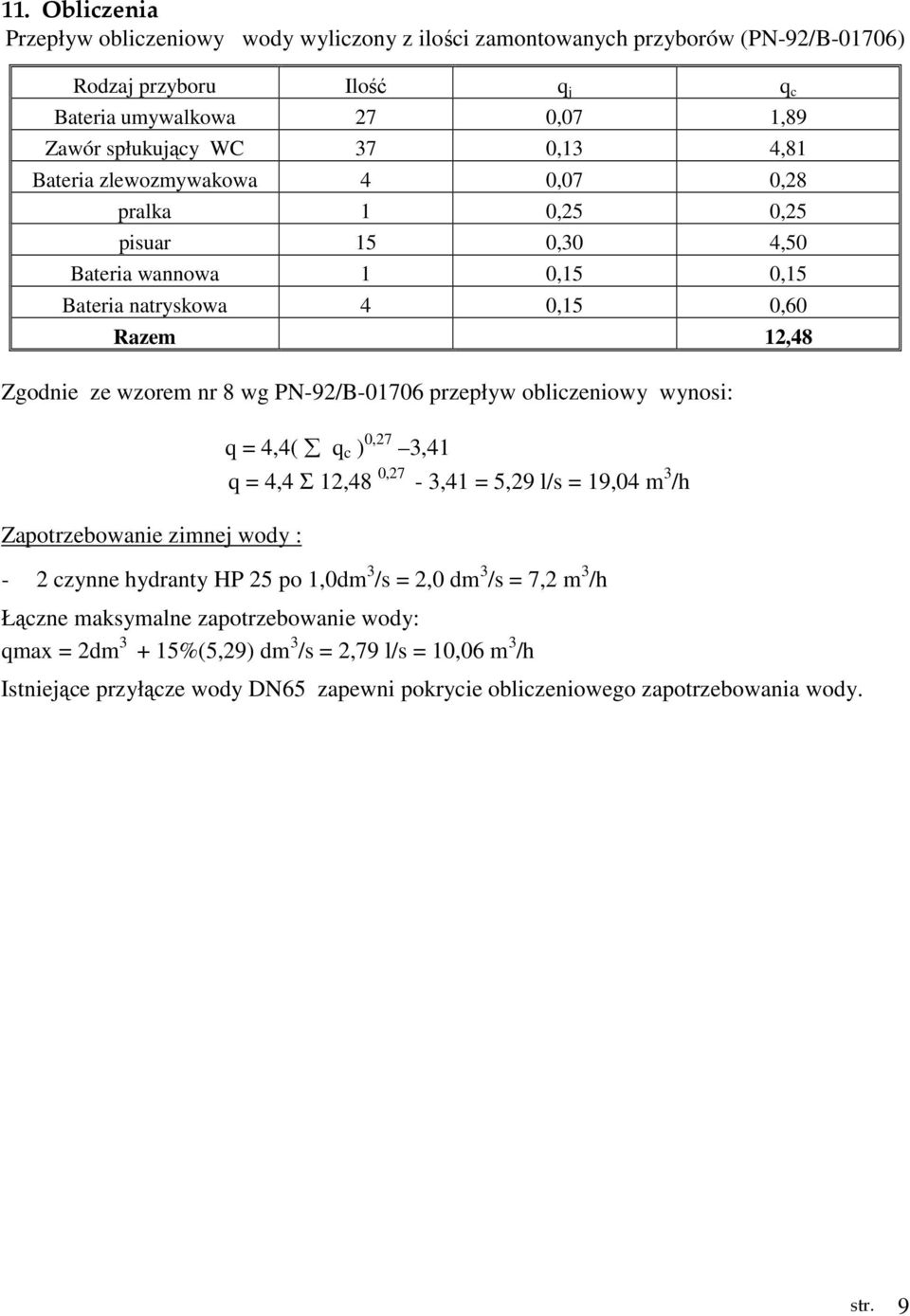

9 11. Obliczenia Przepływ obliczeniowy wody wyliczony z ilości zamontowanych przyborów (PN-92/B-01706) Rodzaj przyboru Ilość q j q c Bateria umywalkowa 27 0,07 1,89 Zawór spłukujący WC 37 0,13 4,81 Bateria zlewozmywakowa 4 0,07 0,28 pralka 1 0,25 0,25 pisuar 15 0,30 4,50 Bateria wannowa 1 0,15 0,15 Bateria natryskowa 4 0,15 0,60 Razem 12,48 Zgodnie ze wzorem nr 8 wg PN-92/B przepływ obliczeniowy wynosi: Zapotrzebowanie zimnej wody : q = 4,4( q c ) 0,27 3,41 q = 4,4 Σ 12,48 0,27-3,41 = 5,29 l/s = 19,04 m 3 /h - 2 czynne hydranty HP 25 po 1,0dm 3 /s = 2,0 dm 3 /s = 7,2 m 3 /h Łączne maksymalne zapotrzebowanie wody: qmax = 2dm %(5,29) dm 3 /s = 2,79 l/s = 10,06 m 3 /h Istniejące przyłącze wody DN65 zapewni pokrycie obliczeniowego zapotrzebowania wody. str. 9

10 r Anna Skawińska... (imię i nazwisko)...411/88... (nr uprawnień)...slk/i//3604/01... (nr członkowski izby zawodowej) 12.1.Oświadczenie projektanta lub osoby sprawdzającej projekt Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. Dz. U. Nr 207 z 2003r. poz z póź. zm.) niniejszym oświadczam, że : Projekt budowlano-wykonawczy nowej instalacji hydrantowej w budynku Gimnazjum nr 10 im. Ignacego Jana Paderewskiego przy ul. Lipowej 29 w Gliwicach... ( podać nazwę projektu budowlanego i adres inwestycji) sporządzony w lipcu 2012r dla: Gimnazjum nr 10 im. Ignacego Jana Paderewskiego ul. Lipowa 29, Gliwice... (podać Inwestora) został wykonany zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej.... podpis str. 10

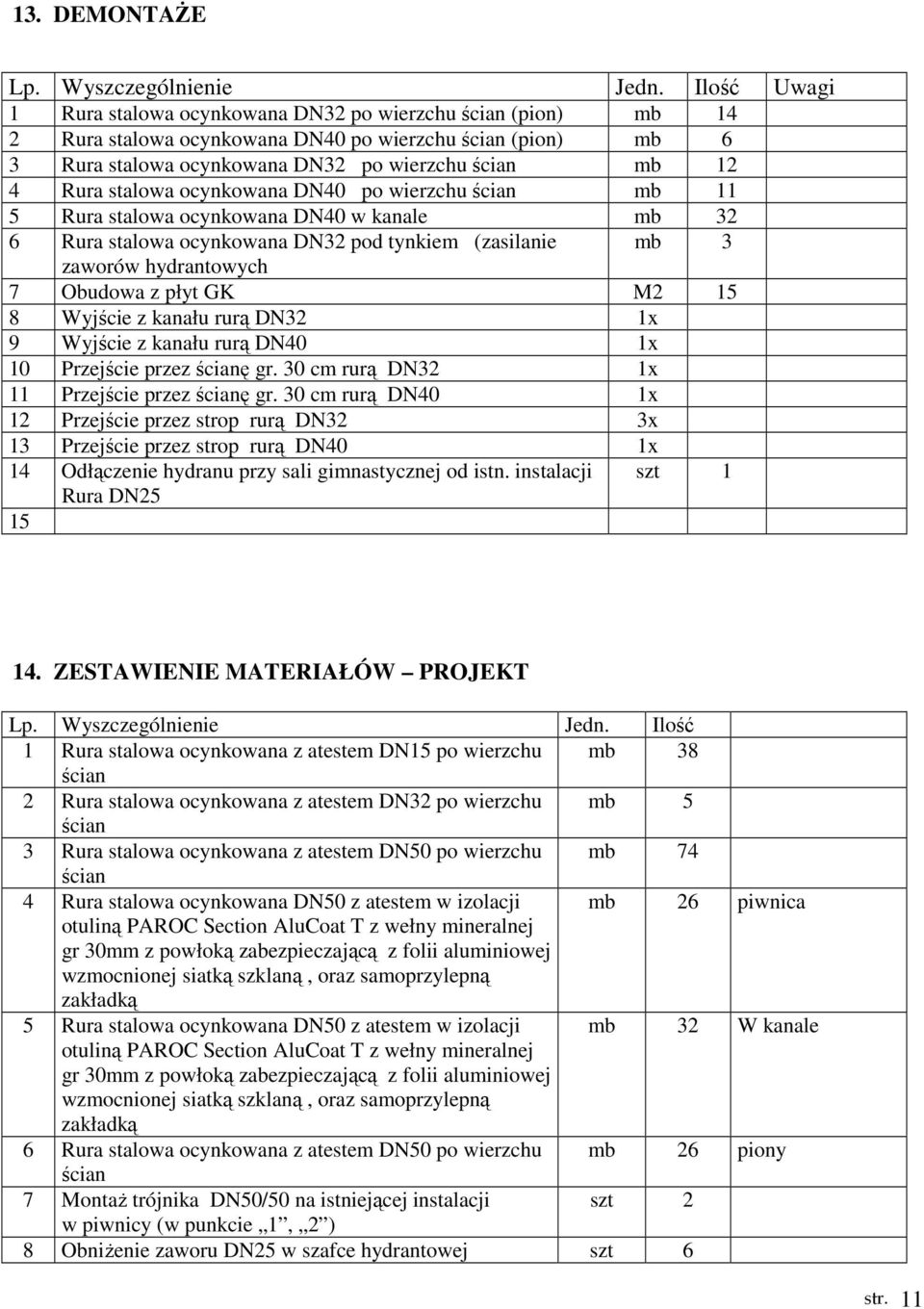

11 13. DEMONTAŻE Lp. Wyszczególnienie Jedn. Ilość Uwagi 1 Rura stalowa ocynkowana DN32 po wierzchu ścian (pion) mb 14 2 Rura stalowa ocynkowana DN40 po wierzchu ścian (pion) mb 6 3 Rura stalowa ocynkowana DN32 po wierzchu ścian mb 12 4 Rura stalowa ocynkowana DN40 po wierzchu ścian mb 11 5 Rura stalowa ocynkowana DN40 w kanale mb 32 6 Rura stalowa ocynkowana DN32 pod tynkiem (zasilanie mb 3 zaworów hydrantowych 7 Obudowa z płyt GK M Wyjście z kanału rurą DN32 1x 9 Wyjście z kanału rurą DN40 1x 10 Przejście przez ścianę gr. 30 cm rurą DN32 1x 11 Przejście przez ścianę gr. 30 cm rurą DN40 1x 12 Przejście przez strop rurą DN32 3x 13 Przejście przez strop rurą DN40 1x 14 Odłączenie hydranu przy sali gimnastycznej od istn. instalacji szt 1 Rura DN ZESTAWIENIE MATERIAŁÓW PROJEKT Lp. Wyszczególnienie Jedn. Ilość 1 Rura stalowa ocynkowana z atestem DN15 po wierzchu mb 38 ścian 2 Rura stalowa ocynkowana z atestem DN32 po wierzchu mb 5 ścian 3 Rura stalowa ocynkowana z atestem DN50 po wierzchu mb 74 ścian 4 Rura stalowa ocynkowana DN50 z atestem w izolacji mb 26 piwnica otuliną PAROC Section AluCoat T z wełny mineralnej gr 30mm z powłoką zabezpieczającą z folii aluminiowej wzmocnionej siatką szklaną, oraz samoprzylepną zakładką 5 Rura stalowa ocynkowana DN50 z atestem w izolacji mb 32 W kanale otuliną PAROC Section AluCoat T z wełny mineralnej gr 30mm z powłoką zabezpieczającą z folii aluminiowej wzmocnionej siatką szklaną, oraz samoprzylepną zakładką 6 Rura stalowa ocynkowana z atestem DN50 po wierzchu mb 26 piony ścian 7 Montaż trójnika DN50/50 na istniejącej instalacji szt 2 w piwnicy (w punkcie 1, 2 ) 8 Obniżenie zaworu DN25 w szafce hydrantowej szt 6 str. 11

12 9 Podłączenie istn. hydrantów do pionu szt 6 10 Filtr siatkowy gwint. DN50 szt 1 11 Zawór antyskażeniowy EA DN50 szt 1 12 ZP zawór pierwszeństwa typ VV100 1A DN40 szt 1 13 Zawór odcinający kulowy DN40 szt 1 14 Zawór odcinający kulowy DN50 szt 2 15 Zawór antyskażeniowy możliwością nadzoru EA RV 283 P DN50 16 Zawór odcinający kołn. DN50 szt 2 17 Montaż manometru szt 1 18 Hydrant wewnętrzny 25 symbol: HW-25 N-KP-30 na wąż półsztywny 25 długości L=30m, z zaworem DN25, z prądownicą, ze zwijadłem, natynkowy N, z gaśnicą proszkową 8 kg, model KOMBI w konfiguracji pionowej, kolor czerwony, drzwi pełne, zamek patentowy Wymiary szafki: szer / wys / gł. 740/1010/250 kpl 2 19 Hydrant wewnętrzny 25 symbol: HW-25 W-KP-30 na wąż półsztywny 25 długości L=30m, z zaworem DN25, z prądownicą, ze zwijadłem, wnękowy W, z gaśnicą proszkową 8 kg, model KOMBI w konfiguracji pionowej, kolor czerwony, drzwi pełne, zamek patentowy Wymiary szafki: szer / wys / gł. 740/1010/250 szt 1 Np. Honeywell lub odpowiednik kpl 2 20 Wymiana węża na 30 m w Hydrancie H25-1 szt 1 porter 21 Podłączenie szafki hydrantowej przy sali gimnastycznej szt 1 do nowej instalacji 22 Obudowa rur DN50 płytami GK wodoodpornymi M2 15 parter 23 Podłączenie pionu hydrantowego za ostatnim hydrantem do miski ustępowej na parterze 2x Pion PwH3 oraz hydrant przy sali gimnastycznej 24 Wyjście z kanału rurą DN50 (Otwór po demontażu) 2x 25 Przejście przez strop rurą DN50 (Otwór po demontażu) 4x 26 Przejście przez strop rurą DN50 3x 27 Przejście przez ścianę dylatacyjną gr. 60 cm rurą DN50 1x 28 Przejście przez ścianę gr. 30 cm rurą DN15 5x 29 Przejście przez ścianę gr. 30 cm rurą DN50 7x 30 Przejście przez ścianę gr. 25 cm rurą DN50 1x 31 Przejście przez ścianę gr. 30 cm rurą DN50 2x Otwór po demontażu 32 Rura ochronna DN32 m 2 33 Rura ochronna DN80 m Wykaz stali 35 Zawór czerpalny wyposażony w zamknięcie na klucz patentowy np.sepp Lock MEIBES DN20 szt 2 Przy HP25-11, HP25-3 Rura stalowa ocynk. DN20 mb 0,3 36 Malowanie ścian M Malowanie sufitów M Badanie sprawności technicznej instalacji hydrantowej kpl Wg pkt.10 str. 12

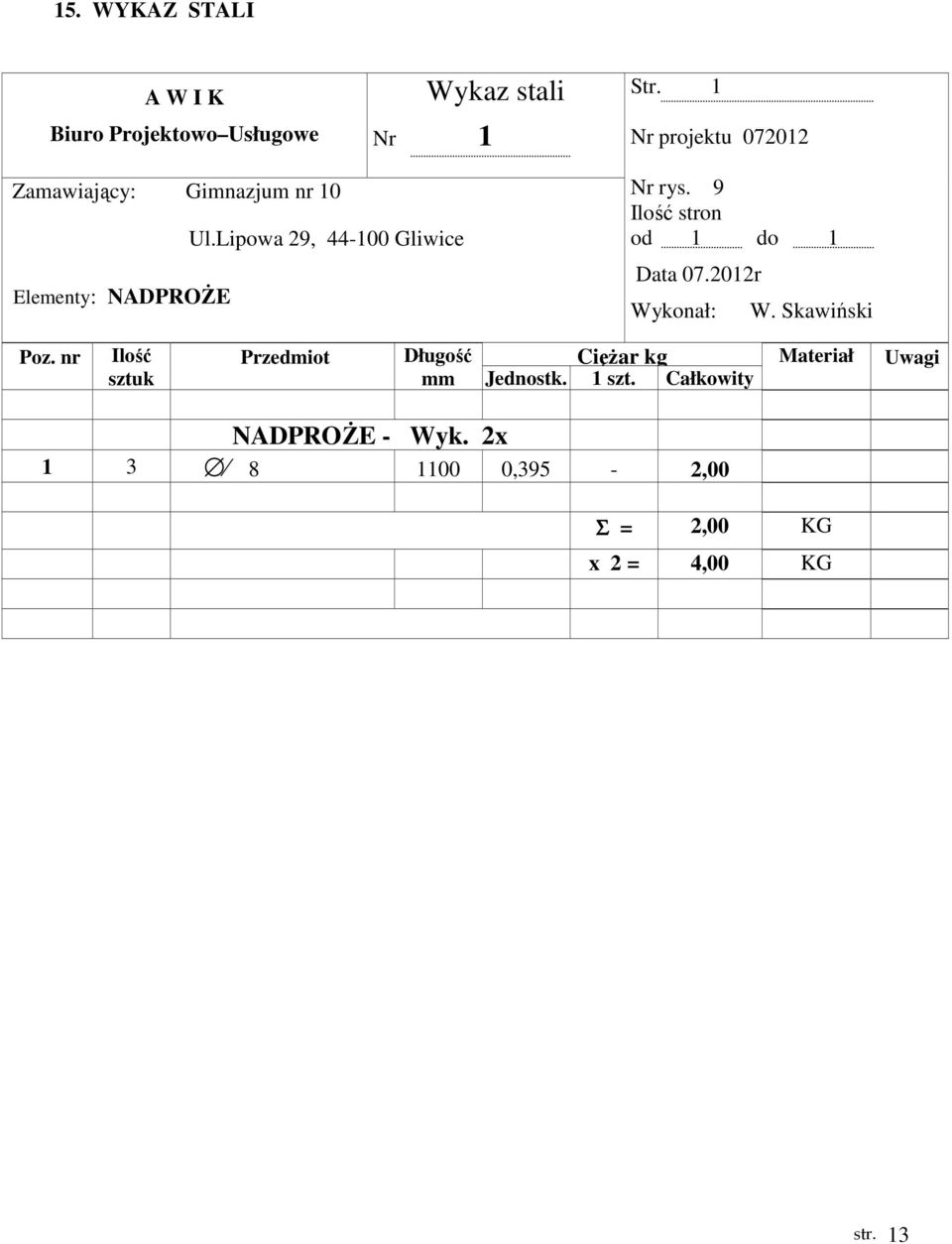

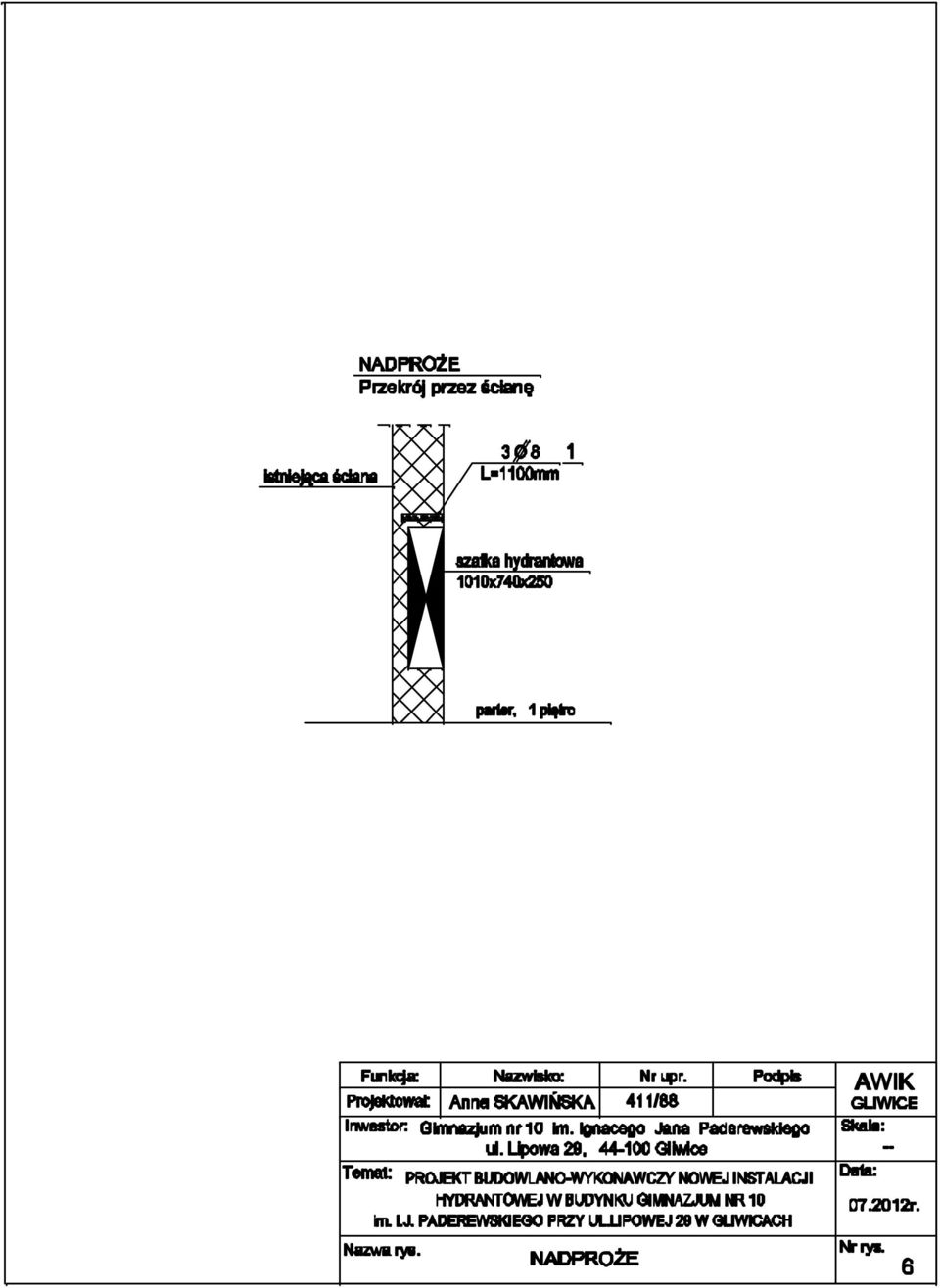

13 15. WYKAZ STALI A W I K Biuro Projektowo Usługowe Wykaz stali Nr 1 Str. 1 Nr projektu Zamawiający: Gimnazjum nr 10 Elementy: NADPROŻE Ul.Lipowa 29, Gliwice Nr rys. 9 Ilość stron od 1 do 1 Data r Wykonał: W. Skawiński Poz. nr Ilość sztuk Przedmiot Długość Ciężar kg mm Jednostk. 1 szt. Całkowity Materiał Uwagi NADPROŻE - Wyk. 2x ,395-2,00 Σ = 2,00 KG x 2 = 4,00 KG str. 13
