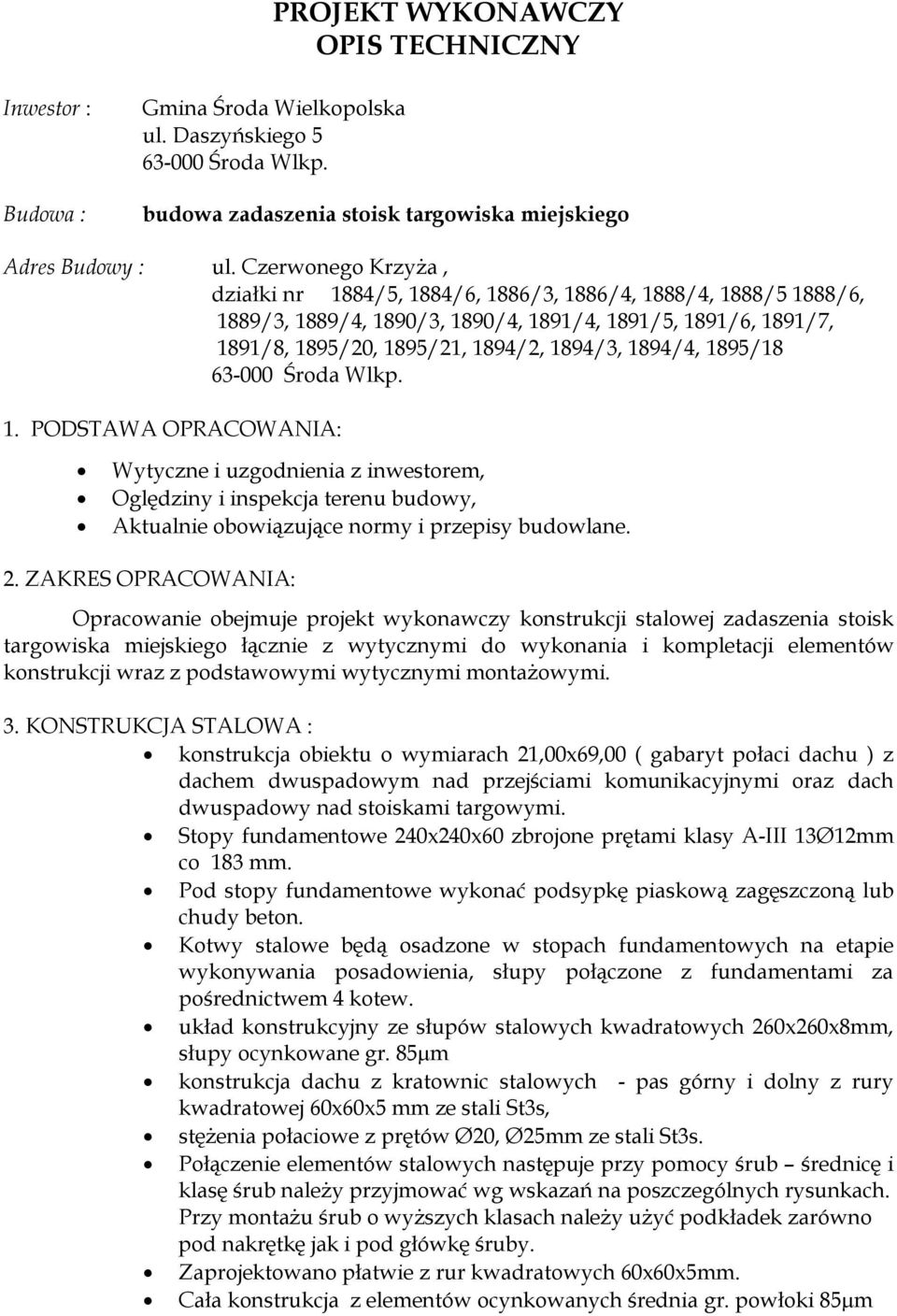

1 PROJEKT WYKONAWCZY OPIS TECHNICZNY Inwestor : Budowa : Gmina Środa Wielkopolska ul. Daszyńskiego 5 budowa zadaszenia stoisk targowiska miejskiego Adres Budowy : ul. Czerwonego Krzyża, działki nr 1884/5, 1884/6, 1886/3, 1886/4, 1888/4, 1888/5 1888/6, 1889/3, 1889/4, 1890/3, 1890/4, 1891/4, 1891/5, 1891/6, 1891/7, 1891/8, 1895/20, 1895/21, 1894/2, 1894/3, 1894/4, 1895/18 1. PODSTAWA OPRACOWANIA: Wytyczne i uzgodnienia z inwestorem, Oględziny i inspekcja terenu budowy, Aktualnie obowiązujące normy i przepisy budowlane. 2. ZAKRES OPRACOWANIA: Opracowanie obejmuje projekt wykonawczy konstrukcji stalowej zadaszenia stoisk targowiska miejskiego łącznie z wytycznymi do wykonania i kompletacji elementów konstrukcji wraz z podstawowymi wytycznymi montażowymi. 3. KONSTRUKCJA STALOWA : konstrukcja obiektu o wymiarach 21,00x69,00 ( gabaryt połaci dachu ) z dachem dwuspadowym nad przejściami komunikacyjnymi oraz dach dwuspadowy nad stoiskami targowymi. Stopy fundamentowe 240x240x60 zbrojone prętami klasy A-III 13Ø12mm co 183 mm. Pod stopy fundamentowe wykonać podsypkę piaskową zagęszczoną lub chudy beton. Kotwy stalowe będą osadzone w stopach fundamentowych na etapie wykonywania posadowienia, słupy połączone z fundamentami za pośrednictwem 4 kotew. układ konstrukcyjny ze słupów stalowych kwadratowych 260x260x8mm, słupy ocynkowane gr. 85µm konstrukcja dachu z kratownic stalowych - pas górny i dolny z rury kwadratowej 60x60x5 mm ze stali St3s, stężenia połaciowe z prętów Ø20, Ø25mm ze stali St3s. Połączenie elementów stalowych następuje przy pomocy śrub średnicę i klasę śrub należy przyjmować wg wskazań na poszczególnych rysunkach. Przy montażu śrub o wyższych klasach należy użyć podkładek zarówno pod nakrętkę jak i pod główkę śruby. Zaprojektowano płatwie z rur kwadratowych 60x60x5mm. Cała konstrukcja z elementów ocynkowanych średnia gr. powłoki 85µm

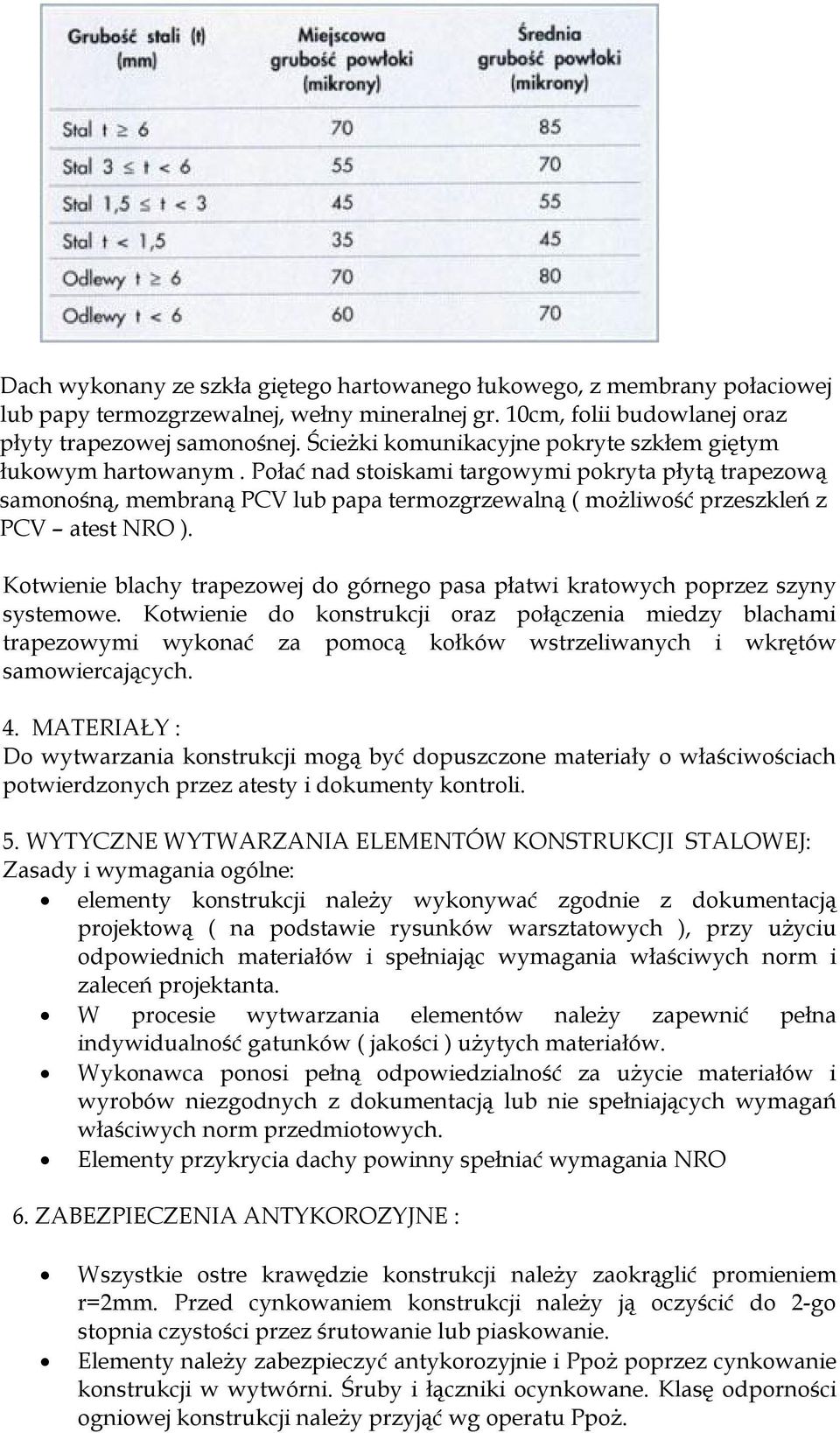

2 Dach wykonany ze szkła giętego hartowanego łukowego, z membrany połaciowej lub papy termozgrzewalnej, wełny mineralnej gr. 10cm, folii budowlanej oraz płyty trapezowej samonośnej. Ścieżki komunikacyjne pokryte szkłem giętym łukowym hartowanym. Połać nad stoiskami targowymi pokryta płytą trapezową samonośną, membraną PCV lub papa termozgrzewalną ( możliwość przeszkleń z PCV atest NRO ). Kotwienie blachy trapezowej do górnego pasa płatwi kratowych poprzez szyny systemowe. Kotwienie do konstrukcji oraz połączenia miedzy blachami trapezowymi wykonać za pomocą kołków wstrzeliwanych i wkrętów samowiercających. 4. MATERIAŁY : Do wytwarzania konstrukcji mogą być dopuszczone materiały o właściwościach potwierdzonych przez atesty i dokumenty kontroli. 5. WYTYCZNE WYTWARZANIA ELEMENTÓW KONSTRUKCJI STALOWEJ: Zasady i wymagania ogólne: elementy konstrukcji należy wykonywać zgodnie z dokumentacją projektową ( na podstawie rysunków warsztatowych ), przy użyciu odpowiednich materiałów i spełniając wymagania właściwych norm i zaleceń projektanta. W procesie wytwarzania elementów należy zapewnić pełna indywidualność gatunków ( jakości ) użytych materiałów. Wykonawca ponosi pełną odpowiedzialność za użycie materiałów i wyrobów niezgodnych z dokumentacją lub nie spełniających wymagań właściwych norm przedmiotowych. Elementy przykrycia dachy powinny spełniać wymagania NRO 6. ZABEZPIECZENIA ANTYKOROZYJNE : Wszystkie ostre krawędzie konstrukcji należy zaokrąglić promieniem r=2mm. Przed cynkowaniem konstrukcji należy ją oczyścić do 2-go stopnia czystości przez śrutowanie lub piaskowanie. Elementy należy zabezpieczyć antykorozyjnie i Ppoż poprzez cynkowanie konstrukcji w wytwórni. Śruby i łączniki ocynkowane. Klasę odporności ogniowej konstrukcji należy przyjąć wg operatu Ppoż.

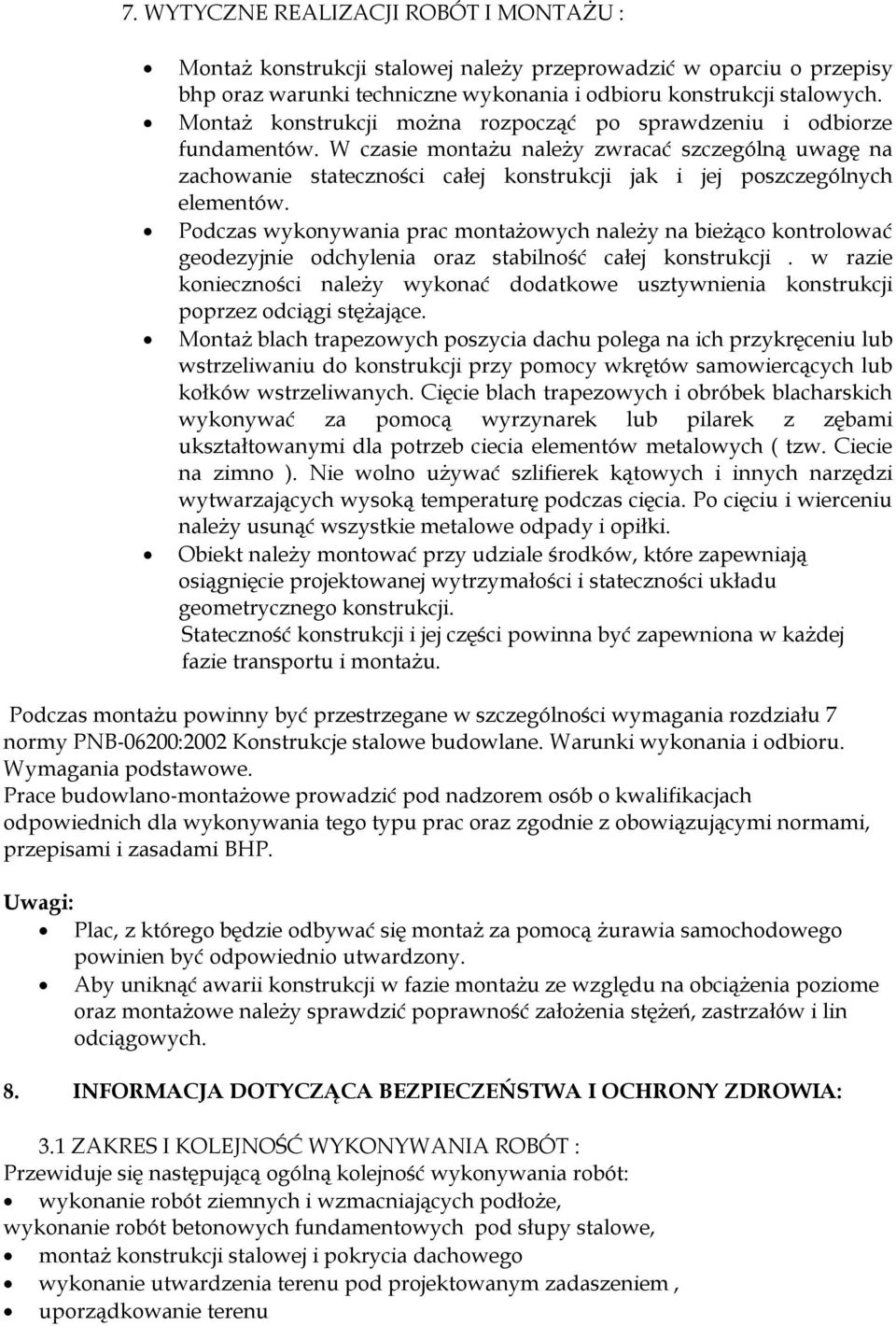

3 7. WYTYCZNE REALIZACJI ROBÓT I MONTAŻU : Montaż konstrukcji stalowej należy przeprowadzić w oparciu o przepisy bhp oraz warunki techniczne wykonania i odbioru konstrukcji stalowych. Montaż konstrukcji można rozpocząć po sprawdzeniu i odbiorze fundamentów. W czasie montażu należy zwracać szczególną uwagę na zachowanie stateczności całej konstrukcji jak i jej poszczególnych elementów. Podczas wykonywania prac montażowych należy na bieżąco kontrolować geodezyjnie odchylenia oraz stabilność całej konstrukcji. w razie konieczności należy wykonać dodatkowe usztywnienia konstrukcji poprzez odciągi stężające. Montaż blach trapezowych poszycia dachu polega na ich przykręceniu lub wstrzeliwaniu do konstrukcji przy pomocy wkrętów samowiercących lub kołków wstrzeliwanych. Cięcie blach trapezowych i obróbek blacharskich wykonywać za pomocą wyrzynarek lub pilarek z zębami ukształtowanymi dla potrzeb ciecia elementów metalowych ( tzw. Ciecie na zimno ). Nie wolno używać szlifierek kątowych i innych narzędzi wytwarzających wysoką temperaturę podczas cięcia. Po cięciu i wierceniu należy usunąć wszystkie metalowe odpady i opiłki. Obiekt należy montować przy udziale środków, które zapewniają osiągnięcie projektowanej wytrzymałości i stateczności układu geometrycznego konstrukcji. Stateczność konstrukcji i jej części powinna być zapewniona w każdej fazie transportu i montażu. Podczas montażu powinny być przestrzegane w szczególności wymagania rozdziału 7 normy PNB 06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Prace budowlano montażowe prowadzić pod nadzorem osób o kwalifikacjach odpowiednich dla wykonywania tego typu prac oraz zgodnie z obowiązującymi normami, przepisami i zasadami BHP. Uwagi: Plac, z którego będzie odbywać się montaż za pomocą żurawia samochodowego powinien być odpowiednio utwardzony. Aby uniknąć awarii konstrukcji w fazie montażu ze względu na obciążenia poziome oraz montażowe należy sprawdzić poprawność założenia stężeń, zastrzałów i lin odciągowych. 8. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA: 3.1 ZAKRES I KOLEJNOŚĆ WYKONYWANIA ROBÓT : Przewiduje się następującą ogólną kolejność wykonywania robót: wykonanie robót ziemnych i wzmacniających podłoże, wykonanie robót betonowych fundamentowych pod słupy stalowe, montaż konstrukcji stalowej i pokrycia dachowego wykonanie utwardzenia terenu pod projektowanym zadaszeniem, uporządkowanie terenu

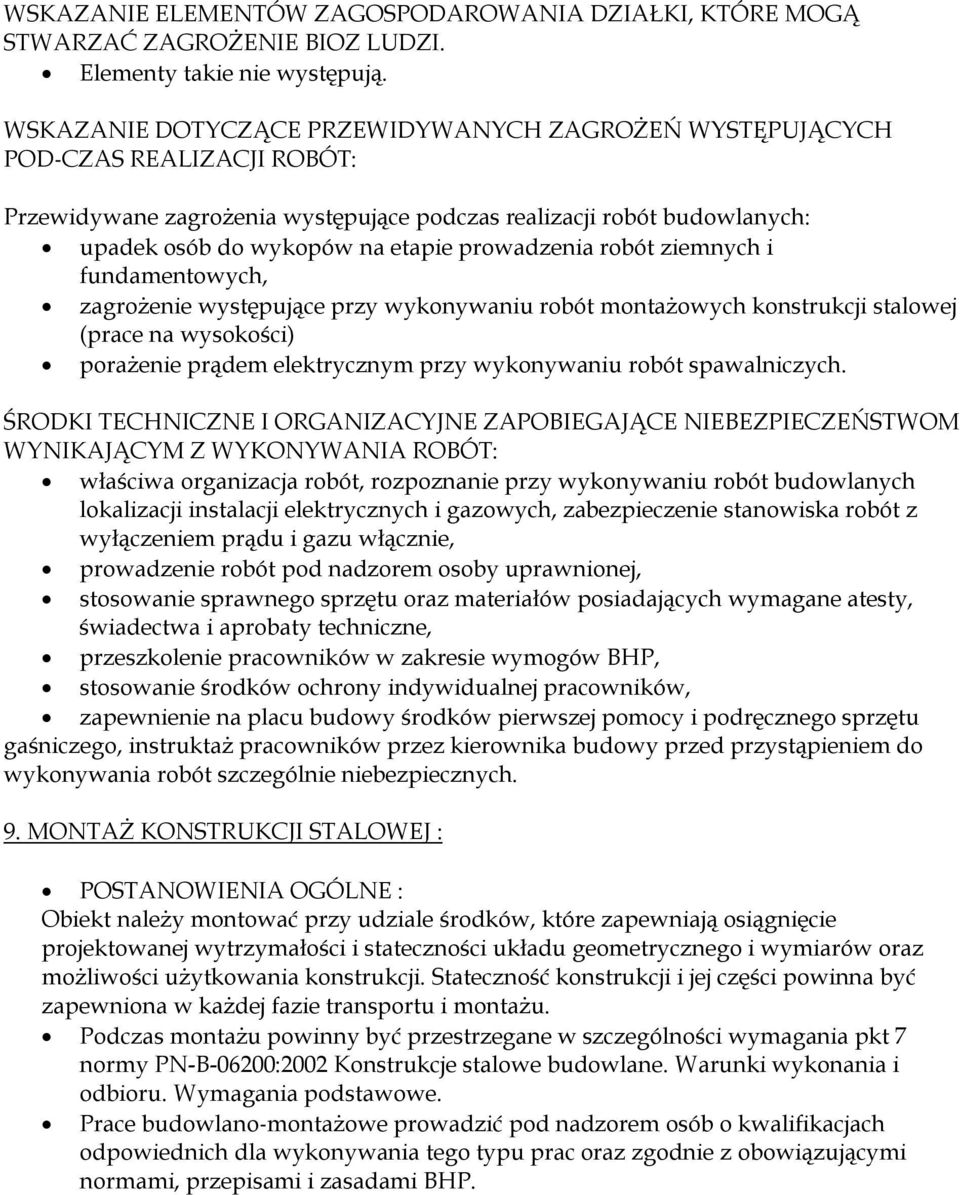

4 WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BIOZ LUDZI. Elementy takie nie występują. WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH POD CZAS REALIZACJI ROBÓT: Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: upadek osób do wykopów na etapie prowadzenia robót ziemnych i fundamentowych, zagrożenie występujące przy wykonywaniu robót montażowych konstrukcji stalowej (prace na wysokości) porażenie prądem elektrycznym przy wykonywaniu robót spawalniczych. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT: właściwa organizacja robót, rozpoznanie przy wykonywaniu robót budowlanych lokalizacji instalacji elektrycznych i gazowych, zabezpieczenie stanowiska robót z wyłączeniem prądu i gazu włącznie, prowadzenie robót pod nadzorem osoby uprawnionej, stosowanie sprawnego sprzętu oraz materiałów posiadających wymagane atesty, świadectwa i aprobaty techniczne, przeszkolenie pracowników w zakresie wymogów BHP, stosowanie środków ochrony indywidualnej pracowników, zapewnienie na placu budowy środków pierwszej pomocy i podręcznego sprzętu gaśniczego, instruktaż pracowników przez kierownika budowy przed przystąpieniem do wykonywania robót szczególnie niebezpiecznych. 9. MONTAŻ KONSTRUKCJI STALOWEJ : POSTANOWIENIA OGÓLNE : Obiekt należy montować przy udziale środków, które zapewniają osiągnięcie projektowanej wytrzymałości i stateczności układu geometrycznego i wymiarów oraz możliwości użytkowania konstrukcji. Stateczność konstrukcji i jej części powinna być zapewniona w każdej fazie transportu i montażu. Podczas montażu powinny być przestrzegane w szczególności wymagania pkt 7 normy PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Prace budowlano montażowe prowadzić pod nadzorem osób o kwalifikacjach odpowiednich dla wykonywania tego typu prac oraz zgodnie z obowiązującymi normami, przepisami i zasadami BHP.

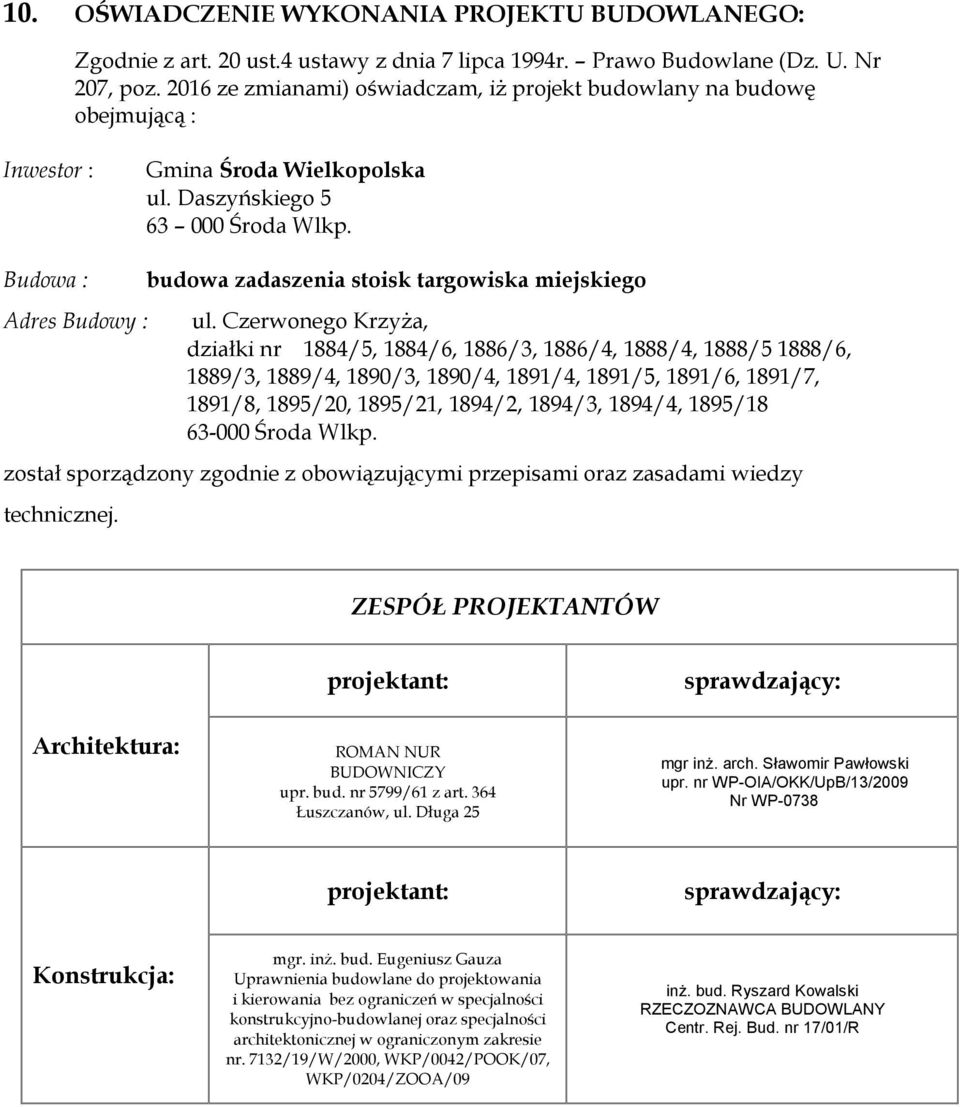

5 10. OŚWIADCZENIE WYKONANIA PROJEKTU BUDOWLANEGO: Zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. Nr 207, poz ze zmianami) oświadczam, iż projekt budowlany na budowę obejmującą : Inwestor : Gmina Środa Wielkopolska ul. Daszyńskiego Środa Wlkp. Budowa : Adres Budowy : budowa zadaszenia stoisk targowiska miejskiego ul. Czerwonego Krzyża, działki nr 1884/5, 1884/6, 1886/3, 1886/4, 1888/4, 1888/5 1888/6, 1889/3, 1889/4, 1890/3, 1890/4, 1891/4, 1891/5, 1891/6, 1891/7, 1891/8, 1895/20, 1895/21, 1894/2, 1894/3, 1894/4, 1895/18 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ZESPÓŁ PROJEKTANTÓW projektant: sprawdzający: Architektura: ROMAN NUR BUDOWNICZY upr. bud. nr 5799/61 z art. 364 Łuszczanów, ul. Długa 25 mgr inż. arch. Sławomir Pawłowski upr. nr WP-OIA/OKK/UpB/13/2009 Nr WP-0738 projektant: sprawdzający: Konstrukcja: mgr. inż. bud. Eugeniusz Gauza Uprawnienia budowlane do projektowania i kierowania bez ograniczeń w specjalności konstrukcyjno-budowlanej oraz specjalności architektonicznej w ograniczonym zakresie nr. 7132/19/W/2000, WKP/0042/POOK/07, WKP/0204/ZOOA/09 inż. bud. Ryszard Kowalski RZECZOZNAWCA BUDOWLANY Centr. Rej. Bud. nr 17/01/R
