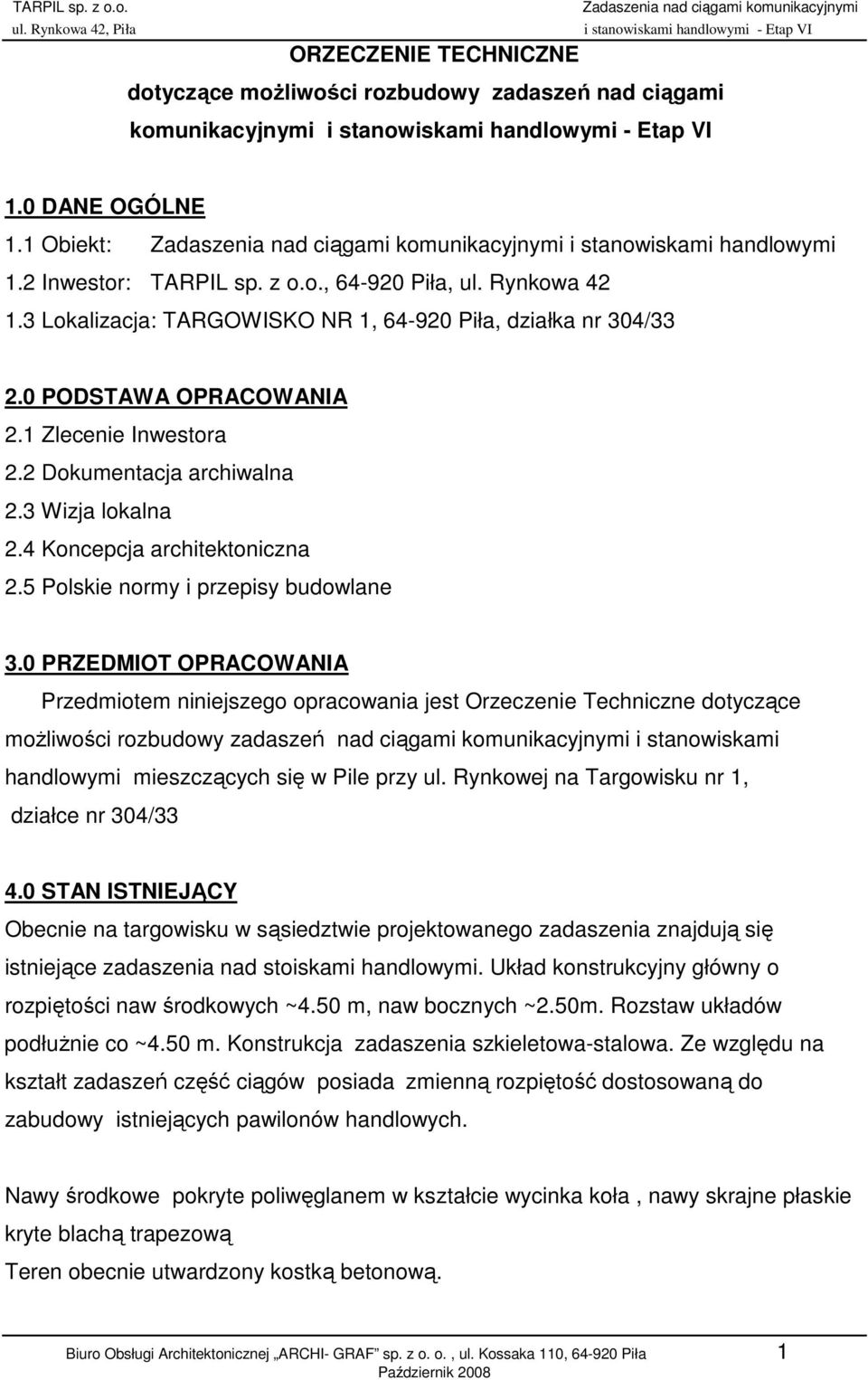

1 ORZECZENIE TECHNICZNE dotyczące moŝliwości rozbudowy zadaszeń nad ciągami komunikacyjnymi 1.0 DANE OGÓLNE 1.1 Obiekt: i stanowiskami handlowymi 1.2 Inwestor: TARPIL sp. z o.o., Piła, ul. Rynkowa Lokalizacja: TARGOWISKO NR 1, Piła, działka nr 304/ PODSTAWA OPRACOWANIA 2.1 Zlecenie Inwestora 2.2 Dokumentacja archiwalna 2.3 Wizja lokalna 2.4 Koncepcja architektoniczna 2.5 Polskie normy i przepisy budowlane 3.0 PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest Orzeczenie Techniczne dotyczące moŝliwości rozbudowy zadaszeń nad ciągami komunikacyjnymi i stanowiskami handlowymi mieszczących się w Pile przy ul. Rynkowej na Targowisku nr 1, działce nr 304/ STAN ISTNIEJĄCY Obecnie na targowisku w sąsiedztwie projektowanego zadaszenia znajdują się istniejące zadaszenia nad stoiskami handlowymi. Układ konstrukcyjny główny o rozpiętości naw środkowych ~4.50 m, naw bocznych ~2.50m. Rozstaw układów podłuŝnie co ~4.50 m. Konstrukcja zadaszenia szkieletowa-stalowa. Ze względu na kształt zadaszeń część ciągów posiada zmienną rozpiętość dostosowaną do zabudowy istniejących pawilonów handlowych. Nawy środkowe pokryte poliwęglanem w kształcie wycinka koła, nawy skrajne płaskie kryte blachą trapezową Teren obecnie utwardzony kostką betonową. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 1

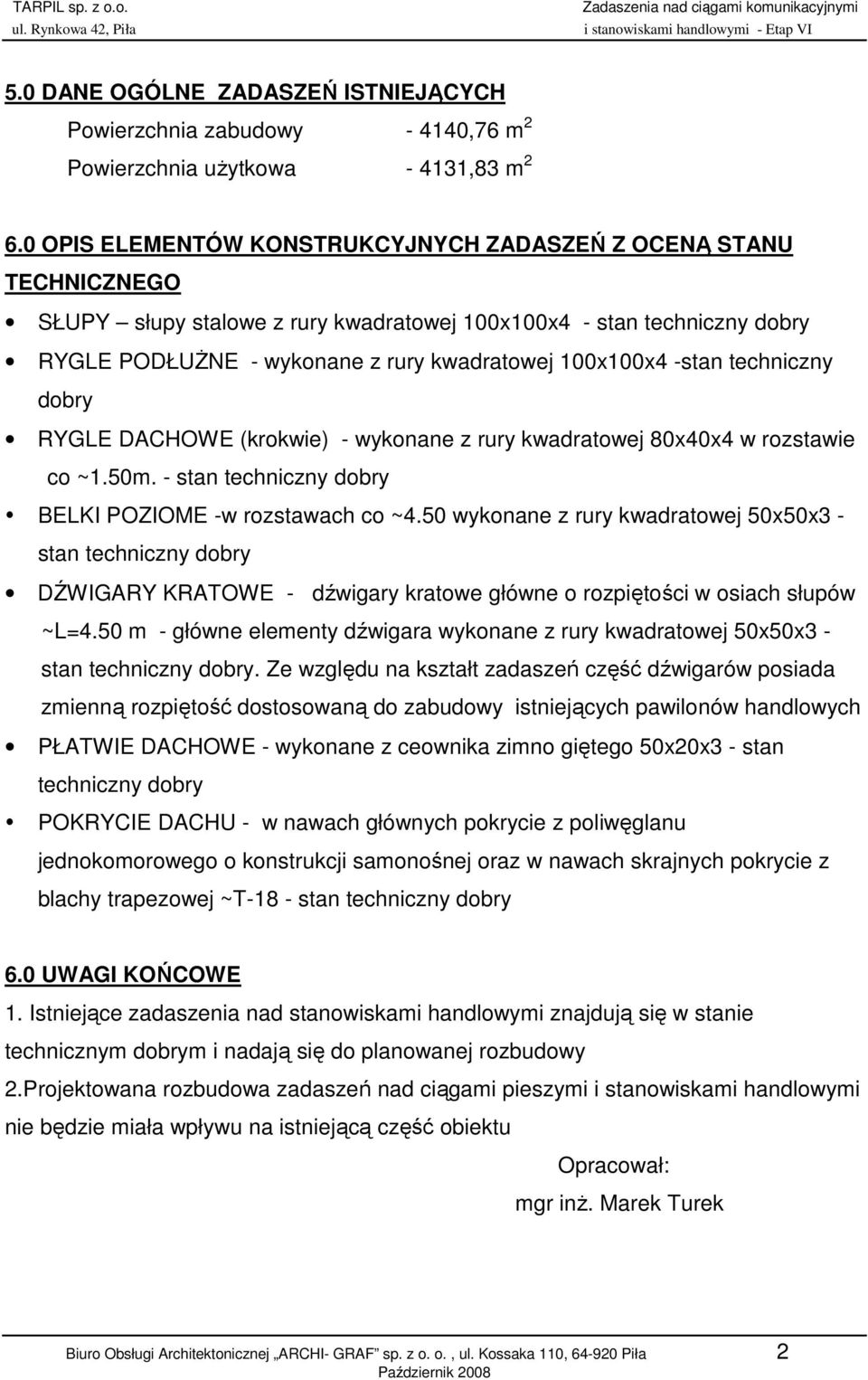

2 5.0 DANE OGÓLNE ZADASZEŃ ISTNIEJĄCYCH Powierzchnia zabudowy ,76 m 2 Powierzchnia uŝytkowa ,83 m OPIS ELEMENTÓW KONSTRUKCYJNYCH ZADASZEŃ Z OCENĄ STANU TECHNICZNEGO SŁUPY słupy stalowe z rury kwadratowej 100x100x4 - stan techniczny dobry RYGLE PODŁUśNE - wykonane z rury kwadratowej 100x100x4 -stan techniczny dobry RYGLE DACHOWE (krokwie) - wykonane z rury kwadratowej 80x40x4 w rozstawie co ~1.50m. - stan techniczny dobry BELKI POZIOME -w rozstawach co ~4.50 wykonane z rury kwadratowej 50x50x3 - stan techniczny dobry DŹWIGARY KRATOWE - dźwigary kratowe główne o rozpiętości w osiach słupów ~L=4.50 m - główne elementy dźwigara wykonane z rury kwadratowej 50x50x3 - stan techniczny dobry. Ze względu na kształt zadaszeń część dźwigarów posiada zmienną rozpiętość dostosowaną do zabudowy istniejących pawilonów handlowych PŁATWIE DACHOWE - wykonane z ceownika zimno giętego 50x20x3 - stan techniczny dobry POKRYCIE DACHU - w nawach głównych pokrycie z poliwęglanu jednokomorowego o konstrukcji samonośnej oraz w nawach skrajnych pokrycie z blachy trapezowej ~T-18 - stan techniczny dobry 6.0 UWAGI KOŃCOWE 1. Istniejące zadaszenia nad stanowiskami handlowymi znajdują się w stanie technicznym dobrym i nadają się do planowanej rozbudowy 2.Projektowana rozbudowa zadaszeń nad ciągami pieszymi i stanowiskami handlowymi nie będzie miała wpływu na istniejącą część obiektu Opracował: mgr inŝ. Marek Turek Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 2

3 OPIS TECHNICZNY do projektu zagospodarowania działki zadaszeń nad ciągami komunikacyjnymi i stanowiskami handlowymi Etap VI 1.0 DANE OGÓLNE 1.1 Obiekt: i stanowiskami handlowymi 1.2 Inwestor: TARPIL sp. z o.o., Piła, ul. Rynkowa Lokalizacja: TARGOWISKO NR 1, Piła, działka nr 304/ PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany zadaszenia stalowego nad ciągami komunikacyjnymi i stoiskami handlowymi mieszczącymi się w Pile przy ul. Rynkowej na Targowisku nr 1, działce nr 304/ DANE OGÓLNE PROJEKTOWANYCH ZADASZEŃ Powierzchnia zabudowy - 351,0 m 2 Powierzchnia uŝytkowa - 350,6 m ISTNIEJĄCY I PROJEKTOWANY STAN ZAGOSPODAROWANIA DZIAŁKI Działka przeznaczona pod zabudowę zlokalizowana jest Pile przy ul. Rynkowej 42 (numer geodezyjny: 304/33). Obecnie na targowisku w sąsiedztwie projektowanego zadaszenia znajdują się istniejące zadaszenia nad ciągami komunikacyjnymi i stanowiskami handlowymi Układ konstrukcyjny główny o rozpiętości naw środkowych ~4.50 m, naw bocznych ~2.50m. Rozstaw układów podłuŝnie co ~4.50 m. Konstrukcja zadaszenia szkieletowa-stalowa. Ze względu na kształt zadaszeń część ciągów posiada zmienną rozpiętość dostosowaną do zabudowy istniejących pawilonów handlowych oraz ciągów komunikacyjnych. Nawy środkowe pokryte poliwęglanem w kształcie wycinka koła, nawy skrajne płaskie kryte blachą trapezową. Teren obecnie utwardzony kostką betonową.. Realizacja zadaszeń pozwoli na zwiększenie ilości miejsc handlowych oraz prowadzenie handlu równieŝ w okresach o niekorzystnych warunkach atmosferycznych. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 3

4 Zadaszenia wykonane zostaną w konstrukcji stalowej i poliwęglanu. 5.0 OBSŁUGA KOMUNIKACYJNA Teren ciągów pieszych jest obecnie utwardzony kostką betonową. Po wykonaniu fundamentów i konstrukcji słupów nawierzchnia zostanie przywrócona do stanu obecnego. 6.0 WPŁYW PROJEKTOWNEJ INWESTYCJI NA ŚRODOWISKO Projektowany obiekt nie stanowi zagroŝenia dla sąsiadujących obiektów, nie stanowi zagroŝenia dla środowiska i ludzi. Inwestycja nie została zaliczona do mogących pogorszyć stan środowiska. Opracował: mgr inŝ. arch. Roman Szumny Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 4

5 OPIS TECHNICZNY do projektu budowlanego zadaszeń nad ciągami komunikacyjnymi 1.0 DANE OGÓLNE 1.1 Obiekt: i stanowiskami handlowymi 1.2 Inwestor: TARPIL sp. z o.o., Piła, ul. Rynkowa Lokalizacja: TARGOWISKO NR 1, Piła, działka nr 304/ PODSTAWA OPRACOWANIA 2.1 Zlecenie Inwestora 2.2 Orzeczenie techniczne 2.3 Mapa sytuacyjno-wysokościowa w skali 1: Opinia geotechniczna wykonana przez Pracownię Dokumentacji Geologicznych i Geotechnicznych GRUNT w Poznaniu. 2.5 Polskie normy i przepisy budowlane 3.0 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany zadaszenia stalowego nad ciągami komunikacyjnymi i stanowiskami handlowymi mieszczącymi się w Pile przy ul. Rynkowej na Targowisku nr 1, działce nr 304/33 Projektowane zadaszenia są to obiekty parterowe z głównymi nawami o pokryciu z poliwęglanu w kształcie wycinka koła, nawy skrajne z dachem płaskim o kącie nachylenia 10 pokryte blachą trapezową. Projektowane zadaszenia częściowo są przedłuŝeniem istniejących zadaszeń nad ciągami komunikacyjnymi. Ze względu na projektowane zadaszenia naleŝy rozebrać część istniejących zadaszeń bocznych oraz fragment nawy głównej i wykonać nowe nawy boczne zgodnie z niniejszym opracowaniem. 4.0 STAN ISTNIEJĄCY Obecnie na targowisku w sąsiedztwie projektowanego zadaszenia znajdują się istniejące zadaszenia nad stoiskami handlowymi Układ konstrukcyjny główny o Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 5

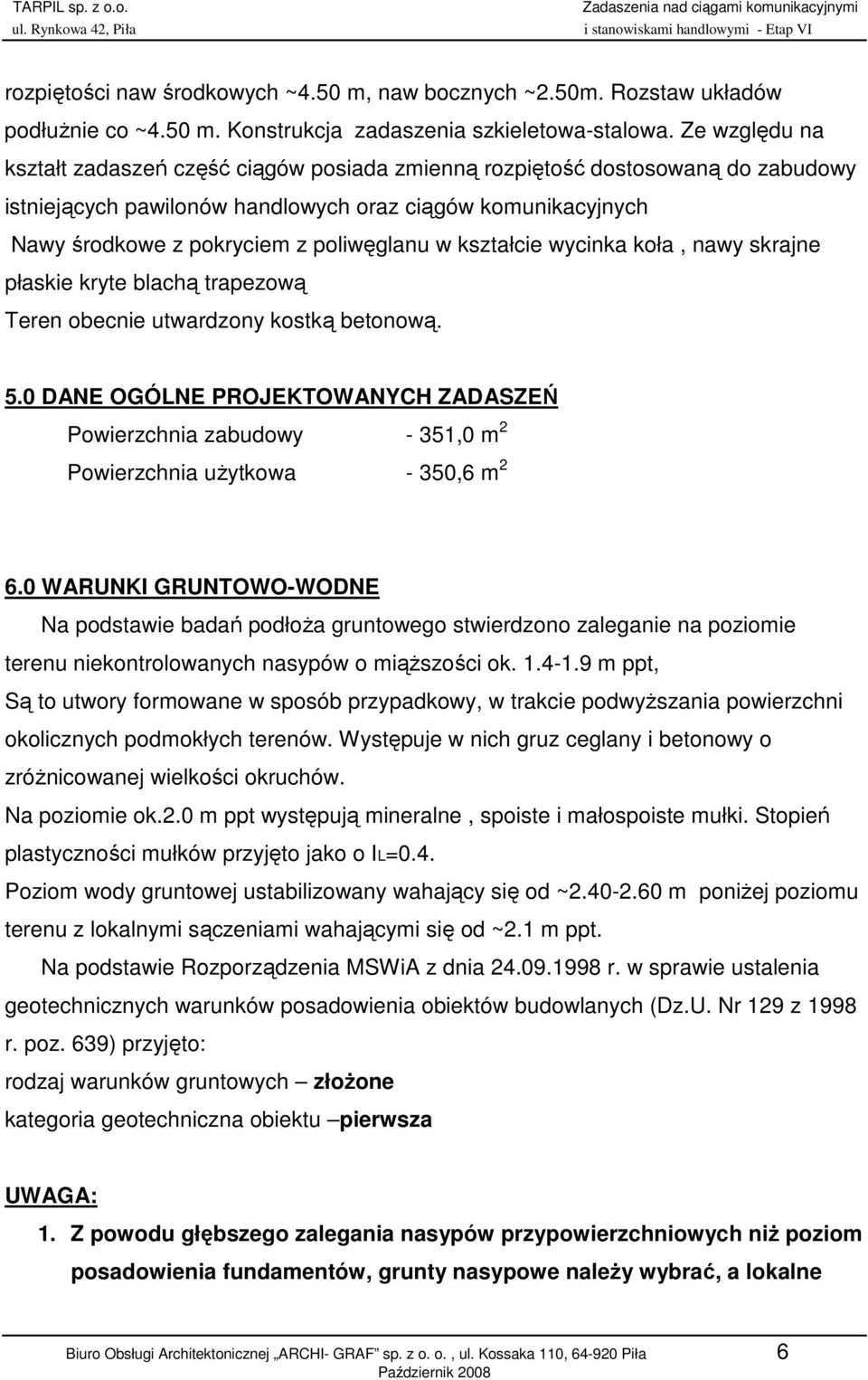

6 rozpiętości naw środkowych ~4.50 m, naw bocznych ~2.50m. Rozstaw układów podłuŝnie co ~4.50 m. Konstrukcja zadaszenia szkieletowa-stalowa. Ze względu na kształt zadaszeń część ciągów posiada zmienną rozpiętość dostosowaną do zabudowy istniejących pawilonów handlowych oraz ciągów komunikacyjnych Nawy środkowe z pokryciem z poliwęglanu w kształcie wycinka koła, nawy skrajne płaskie kryte blachą trapezową Teren obecnie utwardzony kostką betonową. 5.0 DANE OGÓLNE PROJEKTOWANYCH ZADASZEŃ Powierzchnia zabudowy - 351,0 m 2 Powierzchnia uŝytkowa - 350,6 m WARUNKI GRUNTOWO-WODNE Na podstawie badań podłoŝa gruntowego stwierdzono zaleganie na poziomie terenu niekontrolowanych nasypów o miąŝszości ok m ppt, Są to utwory formowane w sposób przypadkowy, w trakcie podwyŝszania powierzchni okolicznych podmokłych terenów. Występuje w nich gruz ceglany i betonowy o zróŝnicowanej wielkości okruchów. Na poziomie ok.2.0 m ppt występują mineralne, spoiste i małospoiste mułki. Stopień plastyczności mułków przyjęto jako o IL=0.4. Poziom wody gruntowej ustabilizowany wahający się od ~ m poniŝej poziomu terenu z lokalnymi sączeniami wahającymi się od ~2.1 m ppt. Na podstawie Rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. Nr 129 z 1998 r. poz. 639) przyjęto: rodzaj warunków gruntowych złoŝone kategoria geotechniczna obiektu pierwsza UWAGA: 1. Z powodu głębszego zalegania nasypów przypowierzchniowych niŝ poziom posadowienia fundamentów, grunty nasypowe naleŝy wybrać, a lokalne Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 6

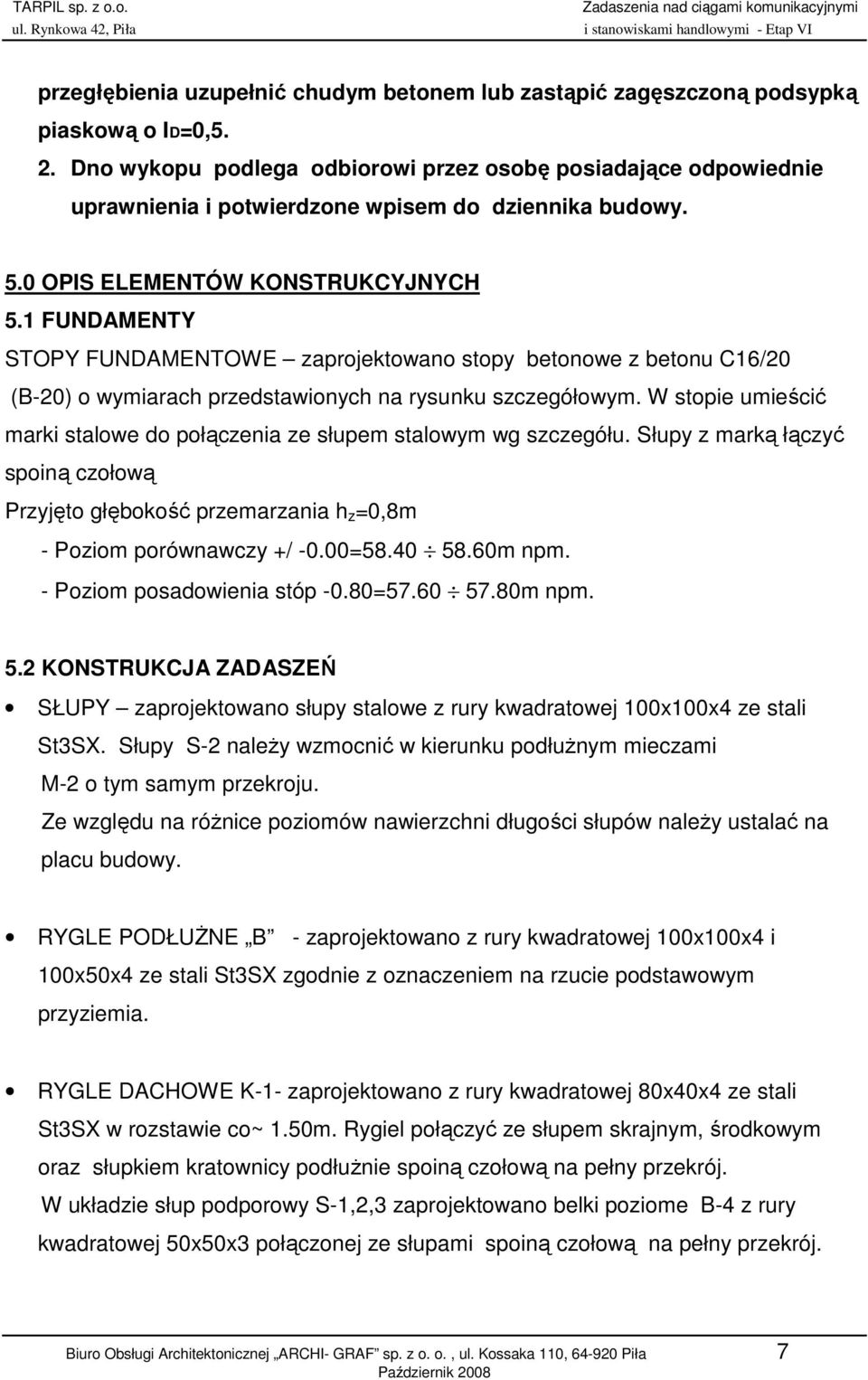

7 przegłębienia uzupełnić chudym betonem lub zastąpić zagęszczoną podsypką piaskową o ID=0,5. 2. Dno wykopu podlega odbiorowi przez osobę posiadające odpowiednie uprawnienia i potwierdzone wpisem do dziennika budowy. 5.0 OPIS ELEMENTÓW KONSTRUKCYJNYCH 5.1 FUNDAMENTY STOPY FUNDAMENTOWE zaprojektowano stopy betonowe z betonu C16/20 (B-20) o wymiarach przedstawionych na rysunku szczegółowym. W stopie umieścić marki stalowe do połączenia ze słupem stalowym wg szczegółu. Słupy z marką łączyć spoiną czołową Przyjęto głębokość przemarzania h z =0,8m - Poziom porównawczy +/ -0.00= m npm. - Poziom posadowienia stóp -0.80= m npm. 5.2 KONSTRUKCJA ZADASZEŃ SŁUPY zaprojektowano słupy stalowe z rury kwadratowej 100x100x4 ze stali St3SX. Słupy S-2 naleŝy wzmocnić w kierunku podłuŝnym mieczami M-2 o tym samym przekroju. Ze względu na róŝnice poziomów nawierzchni długości słupów naleŝy ustalać na placu budowy. RYGLE PODŁUśNE B - zaprojektowano z rury kwadratowej 100x100x4 i 100x50x4 ze stali St3SX zgodnie z oznaczeniem na rzucie podstawowym przyziemia. RYGLE DACHOWE K-1- zaprojektowano z rury kwadratowej 80x40x4 ze stali St3SX w rozstawie co~ 1.50m. Rygiel połączyć ze słupem skrajnym, środkowym oraz słupkiem kratownicy podłuŝnie spoiną czołową na pełny przekrój. W układzie słup podporowy S-1,2,3 zaprojektowano belki poziome B-4 z rury kwadratowej 50x50x3 połączonej ze słupami spoiną czołową na pełny przekrój. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 7

8 DŹWIGARY KRATOWE - zaprojektowano dźwigary kratowe ze stali St3SX o rozpiętościach i kształtach przedstawionych na schematach szczegółowych dźwigarów. Dokładne wymiary elementów naleŝy ustalić na placu budowy. Elementy dźwigarów łączyć ze sobą spoinami czołowymi na pełny przekrój. Dźwigary łączyć ze słupami za pomocą śrub M-16 kl.5.8. Otwory montaŝowe dla połączenia dźwigarów ze słupami naleŝy ustalić na próbnym montaŝu. PŁATWIE P-1 - zaprojektowano z ceownika zimno giętego 50x20x3 ze stali St3SX zamocowane do rygli dachowych za pomocą spoiny pachwinowej grubości a=3 mm STĘśENIA POŁACIOWE - zaprojektowano z pręta φ16 A-I w polach jak na rzucie przyziemia. StęŜenie naleŝy naciągnąć za pomocą śruby rzymskiej STĘśENIA PASA GÓRNEGO DŹWIGARÓW - zaprojektowano z 30x30x3 w polach jak na rzucie podstawowym przyziemia. Uwaga: Wszystkie pozostałe elementy stalowe łączyć spoinami czołowymi na pełny przekrój oraz jako spoiny pachwinowe grubości 0,7 cieńszego z łączonych elementów POKRYCIE DACHU - w nawach głównych zaprojektowano pokrycie z poliwęglanu w kształcie wycinka koła o konstrukcji samonośnej oraz w nawach skrajnych pokrycie z blachy trapezowej T-18x72x UWAGI KOŃCOWE Elementy stalowe naleŝy oczyścić do II stopnia czystości a następnie pomalować metodą proszkową w kolorze jak istniejące zadaszenia. Ze względu na roŝne wymiary elementów głównych konstrukcji stalowej i łącznie elementów pod róŝnymi kątami oraz dostosowanie projektowanych zadaszeń nad ciągami komunikacyjnymi do istniejących pawilonów handlowych zaleca się wykonanie próbnego montaŝu konstrukcji stalowej. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 8

9 Wszystkie prace prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych, obowiązującymi normami i przepisami budowlanymi oraz niniejszym projektem. Wszystkie zastosowane materiały i urządzenia winny mieć obowiązujące atesty, świadectwa dopuszczenia w zakresie wymagań p.-poŝ, sanitarno-higienicznych, bhp. W przypadku stwierdzenia występowania warunków odmiennych od załoŝonych w dokumentacji naleŝy powiadomić projektanta w celu podania aktualnego rozwiązania. Obliczenia statyczne znajdują się w archiwum jednostki projektowej Opracował: mgr inŝ. Marek Turek Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 9

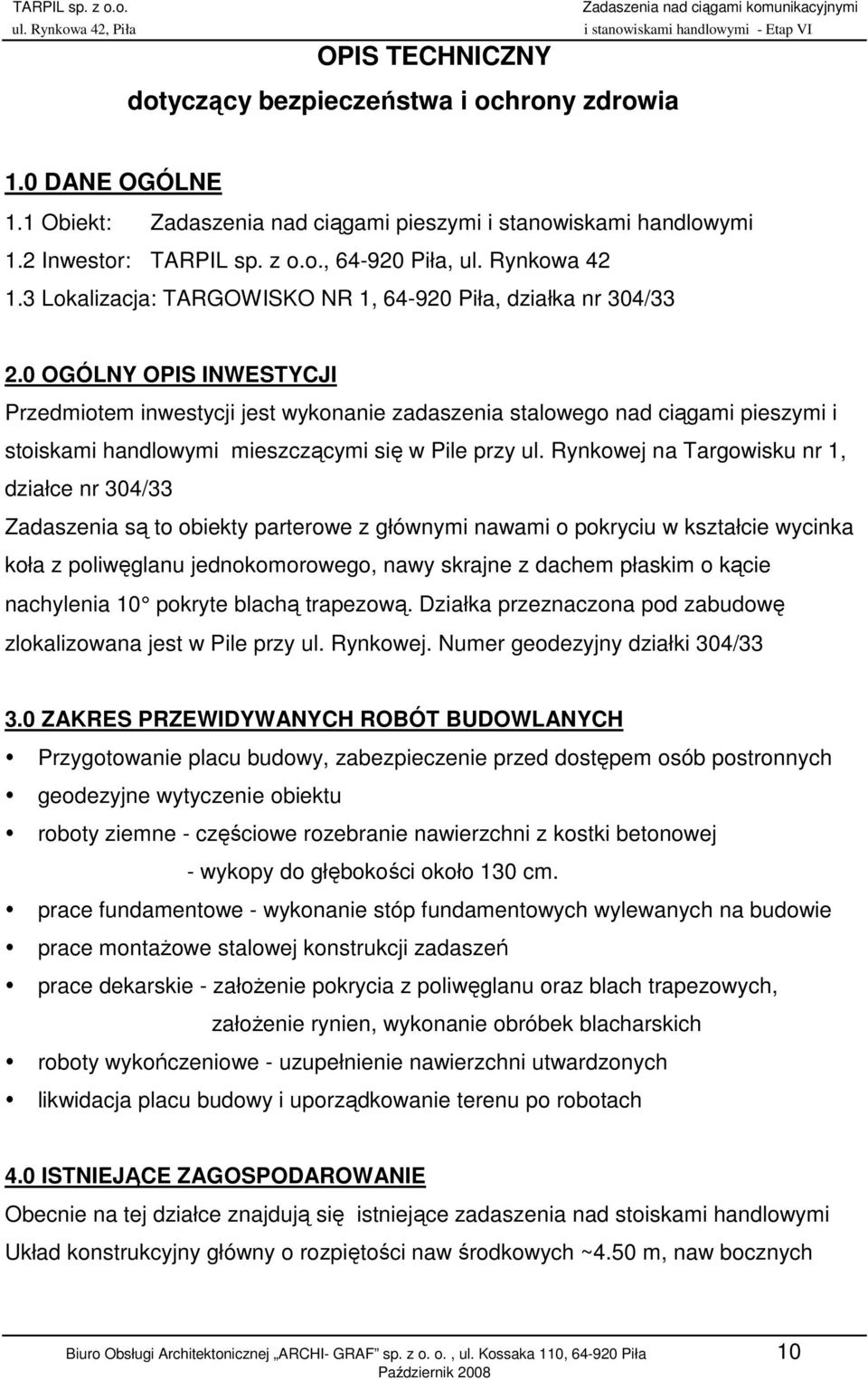

10 OPIS TECHNICZNY dotyczący bezpieczeństwa i ochrony zdrowia 1.0 DANE OGÓLNE 1.1 Obiekt: Zadaszenia nad ciągami pieszymi i stanowiskami handlowymi 1.2 Inwestor: TARPIL sp. z o.o., Piła, ul. Rynkowa Lokalizacja: TARGOWISKO NR 1, Piła, działka nr 304/ OGÓLNY OPIS INWESTYCJI Przedmiotem inwestycji jest wykonanie zadaszenia stalowego nad ciągami pieszymi i stoiskami handlowymi mieszczącymi się w Pile przy ul. Rynkowej na Targowisku nr 1, działce nr 304/33 Zadaszenia są to obiekty parterowe z głównymi nawami o pokryciu w kształcie wycinka koła z poliwęglanu jednokomorowego, nawy skrajne z dachem płaskim o kącie nachylenia 10 pokryte blachą trapezową. Działka przeznaczona pod zabudowę zlokalizowana jest w Pile przy ul. Rynkowej. Numer geodezyjny działki 304/ ZAKRES PRZEWIDYWANYCH ROBÓT BUDOWLANYCH Przygotowanie placu budowy, zabezpieczenie przed dostępem osób postronnych geodezyjne wytyczenie obiektu roboty ziemne - częściowe rozebranie nawierzchni z kostki betonowej - wykopy do głębokości około 130 cm. prace fundamentowe - wykonanie stóp fundamentowych wylewanych na budowie prace montaŝowe stalowej konstrukcji zadaszeń prace dekarskie - załoŝenie pokrycia z poliwęglanu oraz blach trapezowych, załoŝenie rynien, wykonanie obróbek blacharskich roboty wykończeniowe - uzupełnienie nawierzchni utwardzonych likwidacja placu budowy i uporządkowanie terenu po robotach 4.0 ISTNIEJĄCE ZAGOSPODAROWANIE Obecnie na tej działce znajdują się istniejące zadaszenia nad stoiskami handlowymi Układ konstrukcyjny główny o rozpiętości naw środkowych ~4.50 m, naw bocznych Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 10

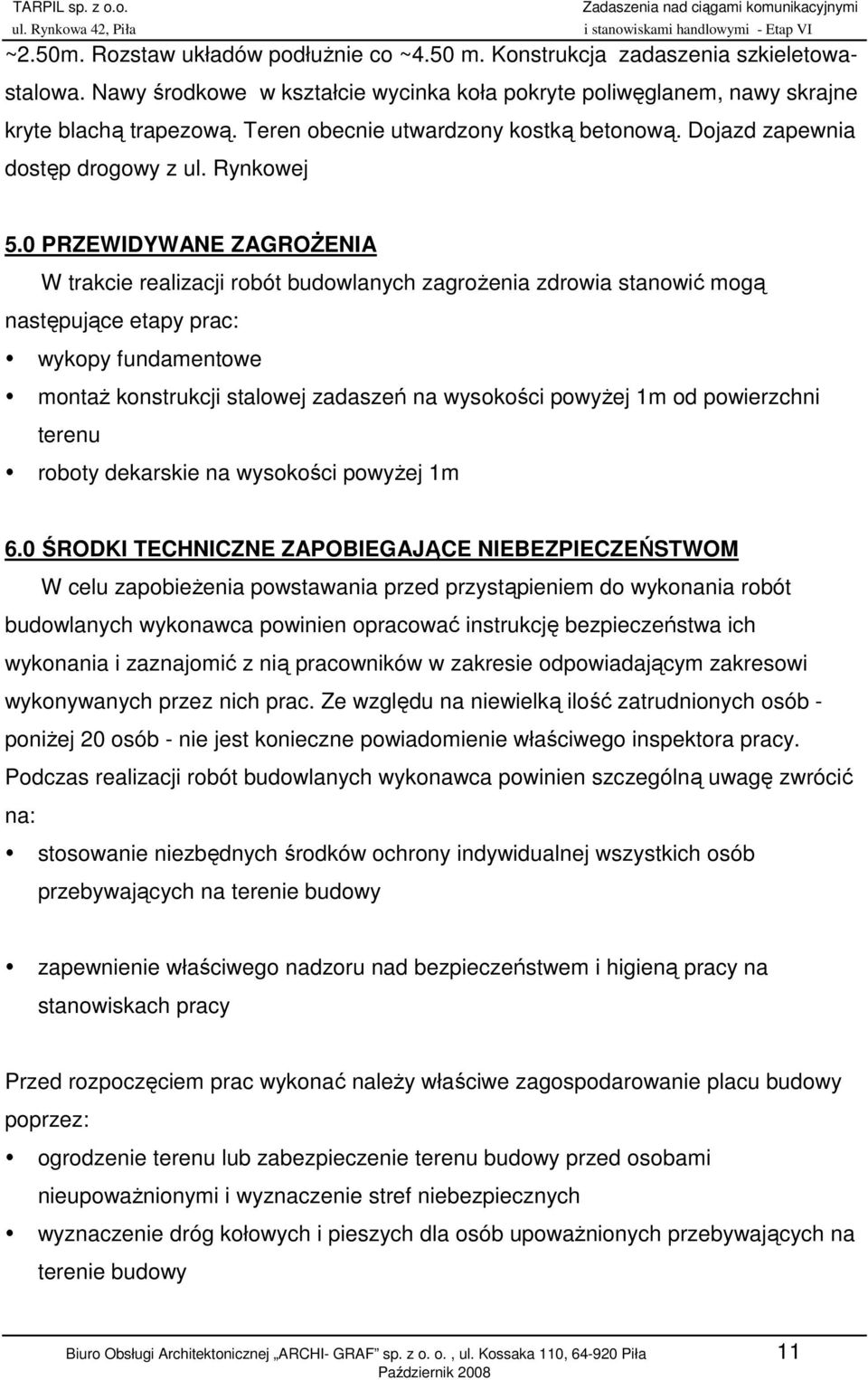

11 ~2.50m. Rozstaw układów podłuŝnie co ~4.50 m. Konstrukcja zadaszenia szkieletowastalowa. Nawy środkowe w kształcie wycinka koła pokryte poliwęglanem, nawy skrajne kryte blachą trapezową. Teren obecnie utwardzony kostką betonową. Dojazd zapewnia dostęp drogowy z ul. Rynkowej 5.0 PRZEWIDYWANE ZAGROśENIA W trakcie realizacji robót budowlanych zagroŝenia zdrowia stanowić mogą następujące etapy prac: wykopy fundamentowe montaŝ konstrukcji stalowej zadaszeń na wysokości powyŝej 1m od powierzchni terenu roboty dekarskie na wysokości powyŝej 1m 6.0 ŚRODKI TECHNICZNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM W celu zapobieŝenia powstawania przed przystąpieniem do wykonania robót budowlanych wykonawca powinien opracować instrukcję bezpieczeństwa ich wykonania i zaznajomić z nią pracowników w zakresie odpowiadającym zakresowi wykonywanych przez nich prac. Ze względu na niewielką ilość zatrudnionych osób - poniŝej 20 osób - nie jest konieczne powiadomienie właściwego inspektora pracy. Podczas realizacji robót budowlanych wykonawca powinien szczególną uwagę zwrócić na: stosowanie niezbędnych środków ochrony indywidualnej wszystkich osób przebywających na terenie budowy zapewnienie właściwego nadzoru nad bezpieczeństwem i higieną pracy na stanowiskach pracy Przed rozpoczęciem prac wykonać naleŝy właściwe zagospodarowanie placu budowy poprzez: ogrodzenie terenu lub zabezpieczenie terenu budowy przed osobami nieupowaŝnionymi i wyznaczenie stref niebezpiecznych wyznaczenie dróg kołowych i pieszych dla osób upowaŝnionych przebywających na terenie budowy Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 11

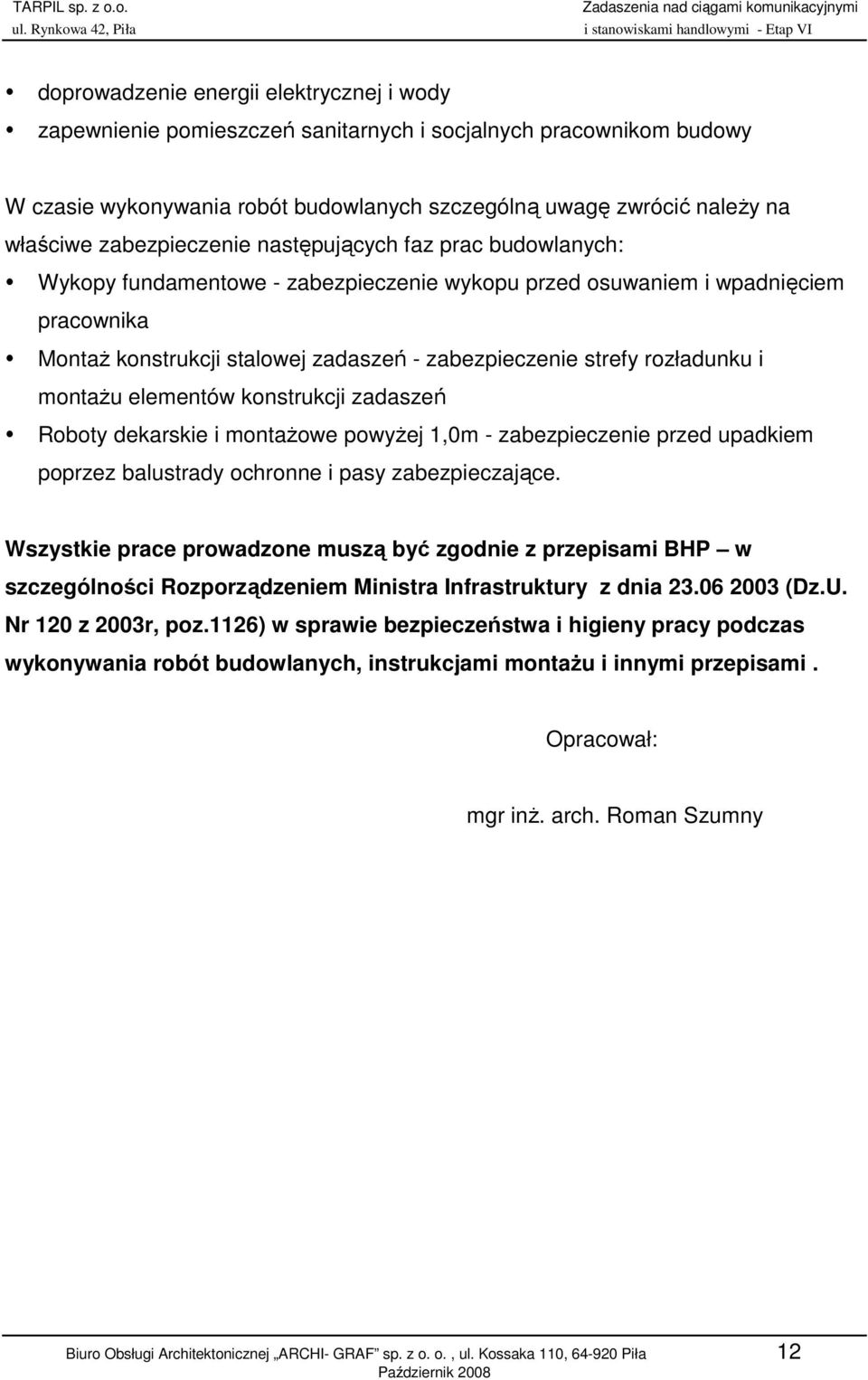

12 doprowadzenie energii elektrycznej i wody zapewnienie pomieszczeń sanitarnych i socjalnych pracownikom budowy W czasie wykonywania robót budowlanych szczególną uwagę zwrócić naleŝy na właściwe zabezpieczenie następujących faz prac budowlanych: Wykopy fundamentowe - zabezpieczenie wykopu przed osuwaniem i wpadnięciem pracownika MontaŜ konstrukcji stalowej zadaszeń - zabezpieczenie strefy rozładunku i montaŝu elementów konstrukcji zadaszeń Roboty dekarskie i montaŝowe powyŝej 1,0m - zabezpieczenie przed upadkiem poprzez balustrady ochronne i pasy zabezpieczające. Wszystkie prace prowadzone muszą być zgodnie z przepisami BHP w szczególności Rozporządzeniem Ministra Infrastruktury z dnia (Dz.U. Nr 120 z 2003r, poz.1126) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, instrukcjami montaŝu i innymi przepisami. Opracował: mgr inŝ. arch. Roman Szumny Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 110, Piła 12
