OPIS TECHNICZNY CZĘŚĆ 3 KONSTRUKCJE BUDOWLANE

Transkrypt

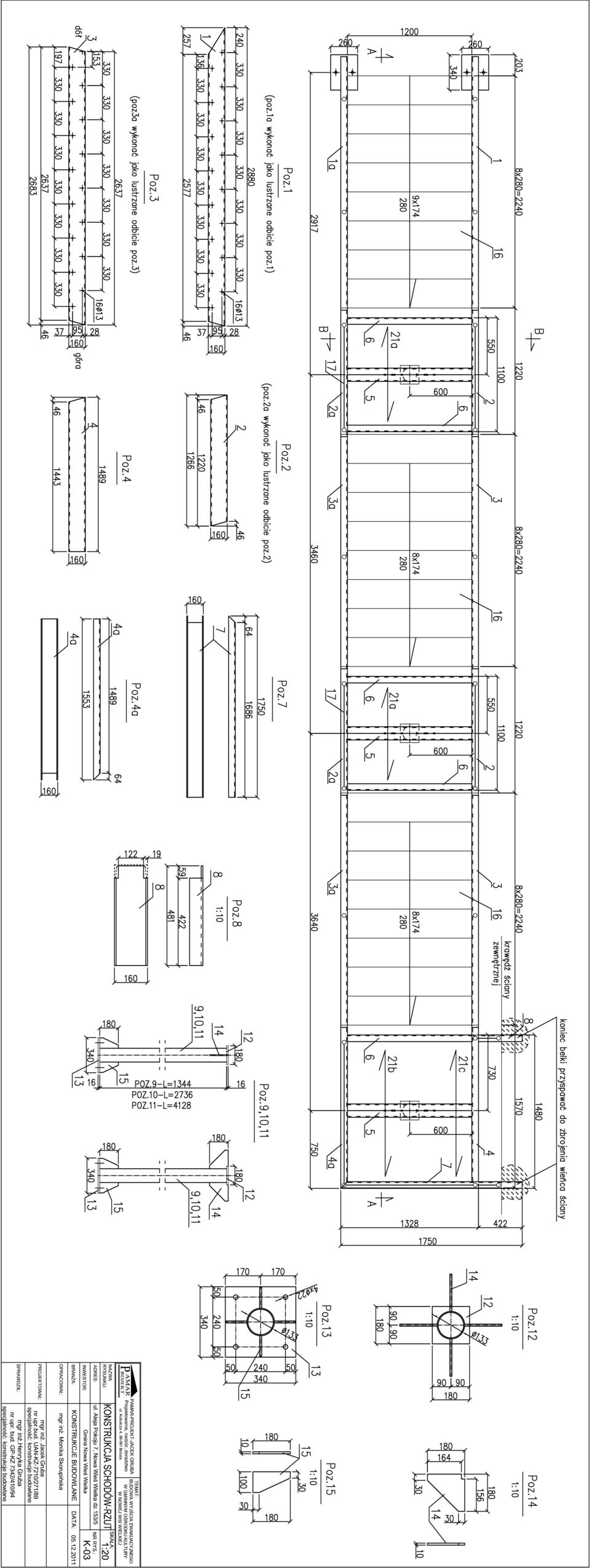

1 OPIS TECHNICZNY CZĘŚĆ 3 KONSTRUKCJE BUDOWLANE 1. Podstawa opracowania - założenia branży architektonicznej - dokumentacja geotechniczna - obowiązujące normy i przepisy prawa budowlanego 2. Projektowane konstrukcje 2.1 Konstrukcja schodów Schody stalowe zaprojektowano jako trzybiegowe. Konstrukcja schodów stalowa, belkowo słupowa z balustradami i bortnicami na podestach. Belki przyjęto z ceowników C140, a słupy z rur 133/5 mm. Przyjęto słupy zamocowane w stopach fundamentowych. Konstrukcja spawana. Spoiny czołowe wykonać na całą grubość łączonych elementów. Spoiny pachwinowe wykonać o grubości 0,7 cieńszego z łączonych elementów. Długość spoczników 1,5m, szerokość biegów schodowych 1,2m w świetle między balustradami. Stopnie ażurowe, ze względu na opady śniegu 2.2. Malowanie konstrukcji stalowych SYSTEM ZABEZPIECZEŃ OGNIOCHRONNYCH FARBAMI PĘCZNIEJĄCYMI System ogniochronny z farbą pęczniejącą FLAME STAL tworzy elastyczną i wytrzymałą mechanicznie ochronę, odporną na działanie wilgoci, wody kondensacyjnej oraz czynników atmosferycznych, także atmosfery przemysłowej(kategorie agresywności korozyjnej wg PN-ISO cz.2 od C1-C5M) System TEKNOSTAL składa się z trzech warstw: farba gruntująca, epoksydowa TEKNOPLAST PRIMER 3 o gr. 60 µm- zużycie 0,1 ltr/m 2 podstawowa warstwa farby pęczniejącej FLAME STAL dla klasy odporności ogniowej R30 dla balustrad i profili zamkniętych grubość 160 µm (na sucho) zużycie 0,21 ltr/m 2 dla pozostałych profili (otwartych C160E) grubość 120 µm (na sucho)

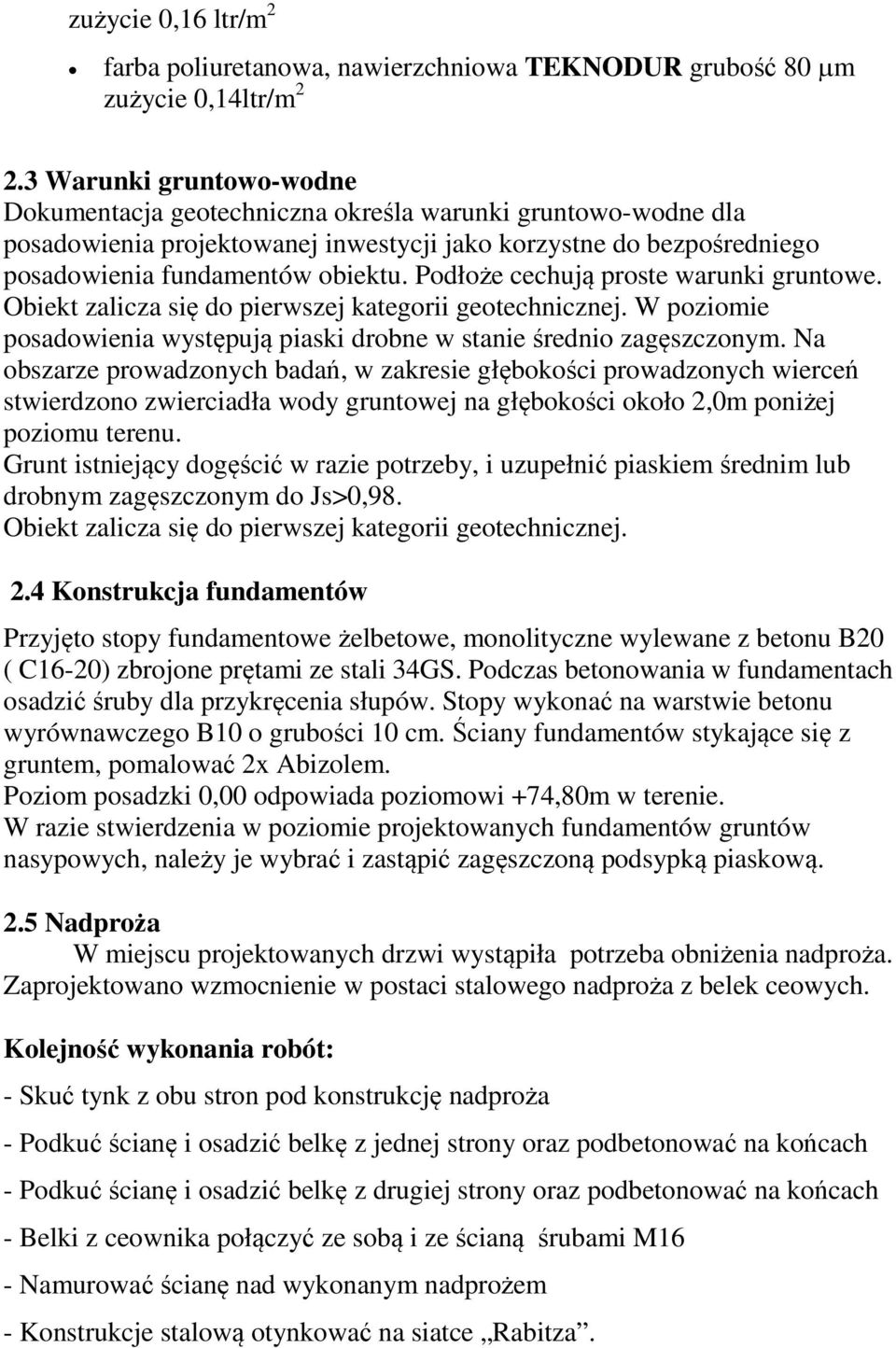

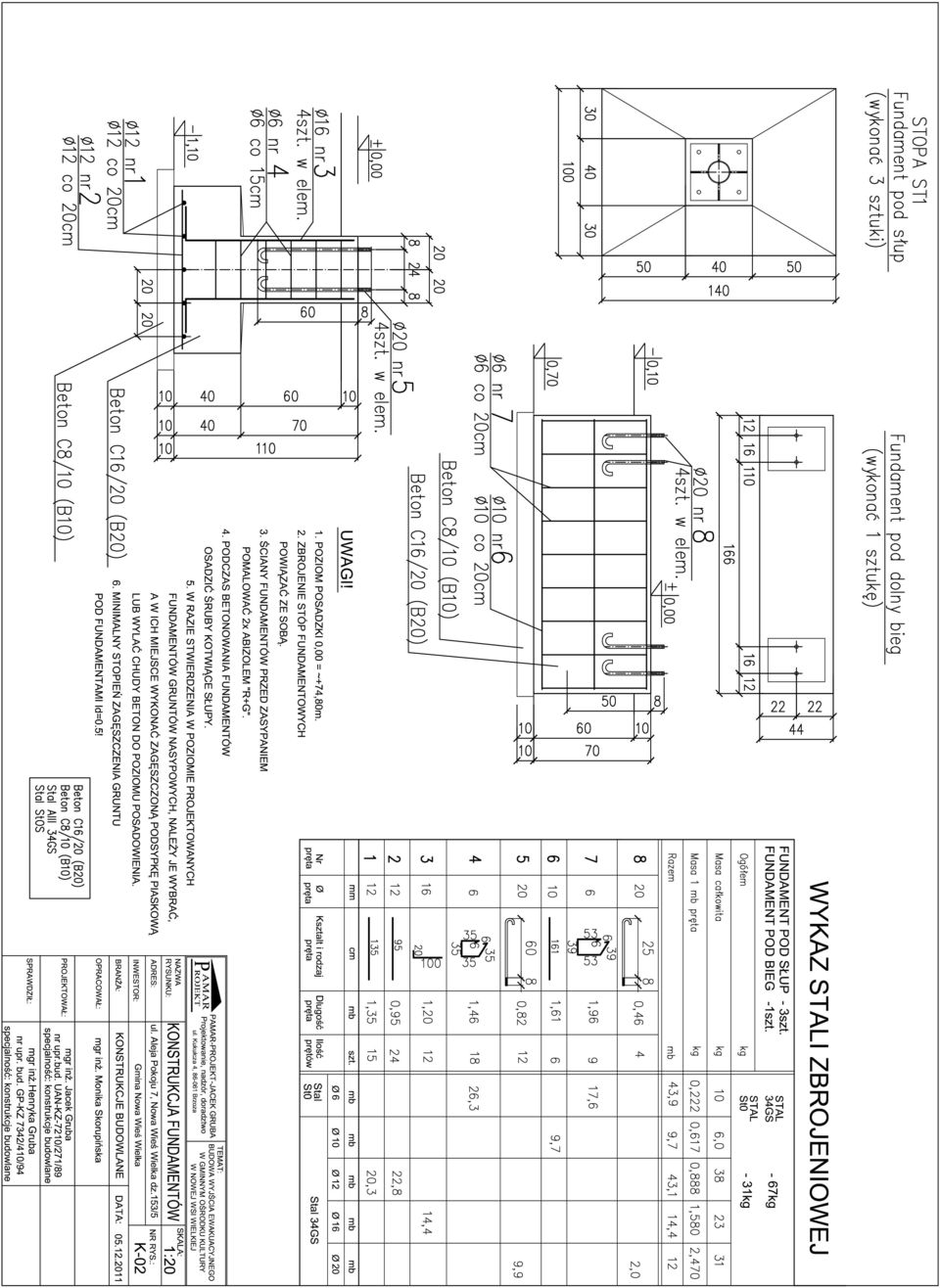

2 zużycie 0,16 ltr/m 2 farba poliuretanowa, nawierzchniowa TEKNODUR grubość 80 µm zużycie 0,14ltr/m Warunki gruntowo-wodne Dokumentacja geotechniczna określa warunki gruntowo-wodne dla posadowienia projektowanej inwestycji jako korzystne do bezpośredniego posadowienia fundamentów obiektu. Podłoże cechują proste warunki gruntowe. Obiekt zalicza się do pierwszej kategorii geotechnicznej. W poziomie posadowienia występują piaski drobne w stanie średnio zagęszczonym. Na obszarze prowadzonych badań, w zakresie głębokości prowadzonych wierceń stwierdzono zwierciadła wody gruntowej na głębokości około 2,0m poniżej poziomu terenu. Grunt istniejący dogęścić w razie potrzeby, i uzupełnić piaskiem średnim lub drobnym zagęszczonym do Js>0,98. Obiekt zalicza się do pierwszej kategorii geotechnicznej. 2.4 Konstrukcja fundamentów Przyjęto stopy fundamentowe żelbetowe, monolityczne wylewane z betonu B20 ( C16-20) zbrojone prętami ze stali 34GS. Podczas betonowania w fundamentach osadzić śruby dla przykręcenia słupów. Stopy wykonać na warstwie betonu wyrównawczego B10 o grubości 10 cm. Ściany fundamentów stykające się z gruntem, pomalować 2x Abizolem. Poziom posadzki 0,00 odpowiada poziomowi +74,80m w terenie. W razie stwierdzenia w poziomie projektowanych fundamentów gruntów nasypowych, należy je wybrać i zastąpić zagęszczoną podsypką piaskową. 2.5 Nadproża W miejscu projektowanych drzwi wystąpiła potrzeba obniżenia nadproża. Zaprojektowano wzmocnienie w postaci stalowego nadproża z belek ceowych. Kolejność wykonania robót: - Skuć tynk z obu stron pod konstrukcję nadproża - Podkuć ścianę i osadzić belkę z jednej strony oraz podbetonować na końcach - Podkuć ścianę i osadzić belkę z drugiej strony oraz podbetonować na końcach - Belki z ceownika połączyć ze sobą i ze ścianą śrubami M16 - Namurować ścianę nad wykonanym nadprożem - Konstrukcje stalową otynkować na siatce Rabitza.

3

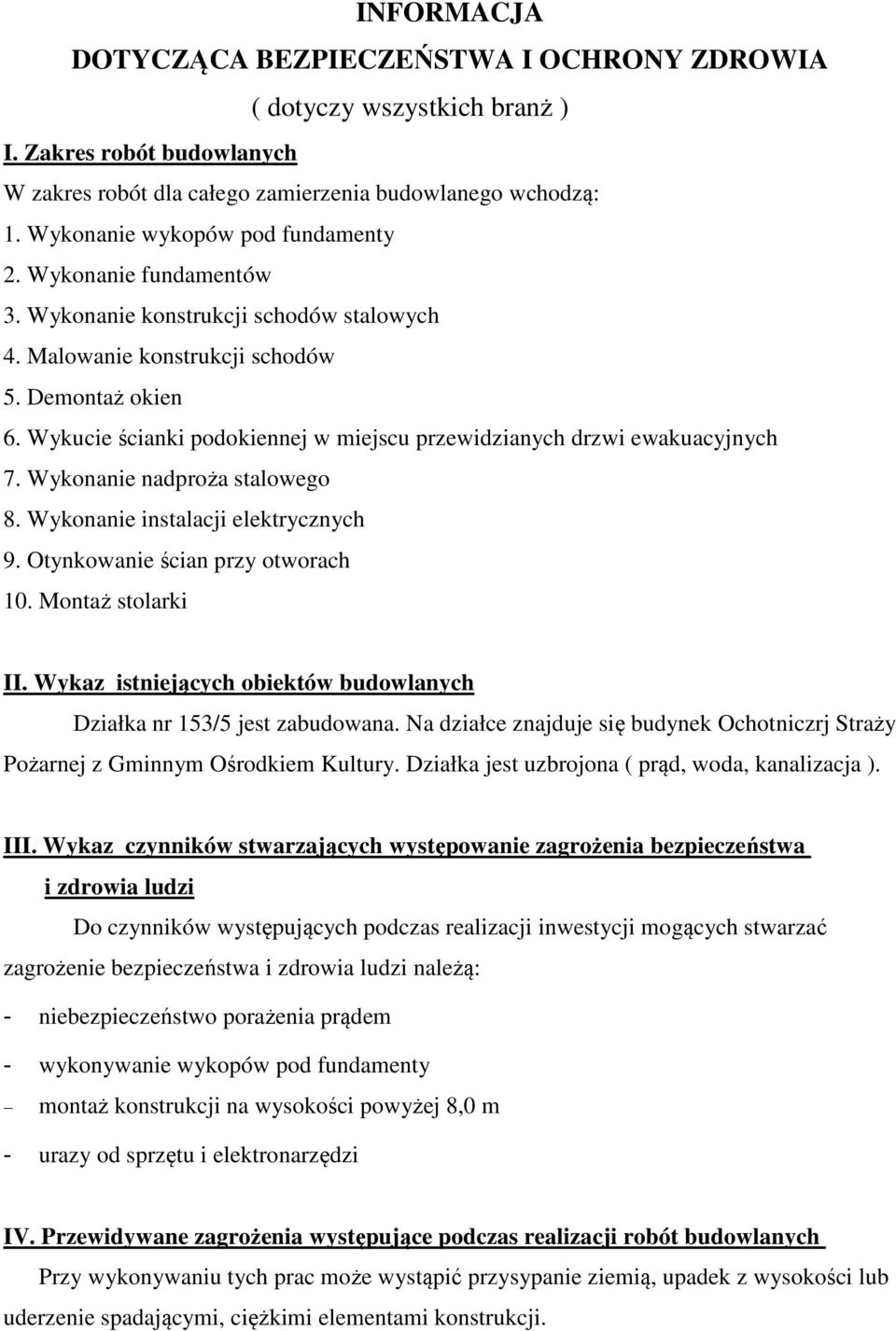

4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ( dotyczy wszystkich branż ) I. Zakres robót budowlanych W zakres robót dla całego zamierzenia budowlanego wchodzą: 1. Wykonanie wykopów pod fundamenty 2. Wykonanie fundamentów 3. Wykonanie konstrukcji schodów stalowych 4. Malowanie konstrukcji schodów 5. Demontaż okien 6. Wykucie ścianki podokiennej w miejscu przewidzianych drzwi ewakuacyjnych 7. Wykonanie nadproża stalowego 8. Wykonanie instalacji elektrycznych 9. Otynkowanie ścian przy otworach 10. Montaż stolarki II. Wykaz istniejących obiektów budowlanych Działka nr 153/5 jest zabudowana. Na działce znajduje się budynek Ochotniczrj Straży Pożarnej z Gminnym Ośrodkiem Kultury. Działka jest uzbrojona ( prąd, woda, kanalizacja ). III. Wykaz czynników stwarzających występowanie zagrożenia bezpieczeństwa i zdrowia ludzi Do czynników występujących podczas realizacji inwestycji mogących stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi należą: - niebezpieczeństwo porażenia prądem - wykonywanie wykopów pod fundamenty montaż konstrukcji na wysokości powyżej 8,0 m - urazy od sprzętu i elektronarzędzi IV. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Przy wykonywaniu tych prac może wystąpić przysypanie ziemią, upadek z wysokości lub uderzenie spadającymi, ciężkimi elementami konstrukcji.

5 V. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Pracownicy wykonawcy powinni być przeszkoleni w zakresie bezpieczeństwa i higieny pracy przed rozpoczęciem prac. Dodatkowo aby zapobiec niebezpieczeństwu należy: - zabezpieczyć teren budowy od osób niezatrudnionych - przystąpić do pracy w środkach ochrony osobistej - wygrodzić strefę bezpiecznej pracy sprzętu mechanicznego - ustawić tablice ostrzegawcze - zapoznać pracowników z technologią i kompleksowym wykonaniem prac Zabezpieczenie ludzi przed powyższymi zagrożeniami należy określić w Planie bezpieczeństwa i ochrony zdrowia, który powinien sporządzić kierownik budowy zgodnie z ustawa z dnia 7 lipca 1994r. - Prawo Budowlane (Dz. U. z 2000r. Nr 106 poz z późniejszymi zmianami). Zakres i formę Planu bezpieczeństwa i ochrony zdrowia określa Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. (Dz. U. 2003r. Nr 120 poz.1126).
