1 PROJEKT BUDOWLANY TOM I CZĘŚĆ 1.1 Projekt architektoniczny Temat opracowania: Lokalizacja: Zamawiający: Projekt budowlany montażu czterech dwustronnych tablic informacyjnych. Kategoria obiektu budowlanego: - 1. Drzewce Kolonia Działka nr ewidencyjny: 1/1, Obręb: 08 Drzewce Kolonia 2. Wąwolnica Działka nr ewidencyjny: 94/1, Obręb: 14 - Wąwolnica 3. Karczmiska Pierwsze Działka nr ewidencyjny: 2841/2, Obręb: 07 Karczmiska Pierwsze 4. Opole Lubelskie Działka nr ewidencyjny: 27/10, Obręb: 04 Opole Lubelskie Powiat Opolski w Opolu Lubelskim Ul. Lubelska 4, Opole Lubelskie Jednostka projektowa [GŁÓWNY PROJEKTANT]: Projektant: Biuro Architektoniczne Janusz Lewowski Ul. Agatowa 20/ Lublin Imię i Nazwisko Nr uprawnień Specjalność Data Podpis mgr inż. arch. Janusz Lewowski 93/LBOKK/2012 Architektoniczna Spis zawartości: TOM I Część 1.1 Projekt architektoniczny Data: Marzec 2018

2 SPIS ZAWARTOŚCI PROJEKTU Opis do projektu architektury Funkcja Przeznaczenie obiektu Klasyfikacja obiektu, parametry Konstrukcja Instalacje Ochrona przeciwpożarowa Wpis do rejestru zabytków Wpływ na środowisko Atesty i świadectwa dopuszczenia Obszar oddziaływania obiektu Uwagi końcowe... 4

3 Opis do projektu architektury 1. Funkcja 1.1. Przeznaczenie obiektu Przedmiotem niniejszego opracowania projektowego jest tablica informacyjna dwustronna model powtarzalny dla czterech lokalizacji. Planuje się następujące prace budowlane: Montaż czterech dwustronnych tablic informacyjnych Klasyfikacja obiektu, parametry Tablica informacyjna nie zalicza się do żadnej z wymienionych w WT kategorii obiektów budowlanych. Zestawienie podstawowych parametrów budynku: Lp. Parametr Powierzchnia / wymiar 1 Szerokość tablicy 3,00 m 2 Wysokość tablicy 2,00 m 3 Wysokość całkowita (mierzona od poziomu gruntu do wierzchu tablicy) 3,00 m 2. Konstrukcja 2.1. Wytyczne konstrukcyjne Główną konstrukcję tablicy informacyjnej stanowią rury stalowe kwadratowe d 150 x 150 x 6 mm mocowane do stóp fundamentowych. Mocowanie do stóp fundamentowych za pomocą czterech kotew stalowych poprzez płaskownik stalowy o gr. 10 mm. Stopy fundamentowe monolityczne ze zbrojeniem rozproszonym o wielkości 120 x 180 cm. Szyja stopy fundamentowej wychodzi 10 cm powyżej poziomu gruntu. Sposób montażu rur stalowych d 150 x 150 x 6 mm do stóp fundamentowych wg rysunków warsztatowych, które opracuje wykonawca. Podkonstrukcja pod tablice informacyjne z rur stalowych d 70 x 70 x 4 mm. Wszystkie połączenia rur stalowych na spaw. Każdy element stalowy należy starannie zabezpieczyć przed korozją. Powłoka malarska w kolorze srebrnym lub ciemno-szarym do uzgodnienia z Zamawiającym. Płaszczyzna mocowana do podkonstrukcji z rur stal d 70 x 70 x 4 wykonana z blachy stal ocynkowanej i łączona do podkonstrukcji za pomocą nitów / wkrętów do stali. Nity / wkręty powinny być wykonane z materiału

4 ocynkowanego. 3. Instalacje Nie projektuje się żadnej instalacji zasilającej tablicę informacyjną. 4. Ochrona przeciwpożarowa Nie dotyczy. 5. Wpis do rejestru zabytków Tablica informacyjna będzie lokalizowana w obszarze wpisanym do rejestru Wojewódzkiego Lubelskiego Konserwatora Zabytków pod nr A Wpływ na środowisko Realizacja niniejszego projektu nie będzie oddziaływać w żaden znaczący sposób na środowisko naturalne, ludzi ani inne obiekty zarówno podczas prowadzenia samych robót budowlanych jak i na etapie eksploatacji obiektu. 7. Atesty i świadectwa dopuszczenia Materiały i urządzenia techniczne zastosowane w budynku powinny posiadać ważne aprobaty techniczne oraz certyfikaty zgodności wydane przez odpowiednie placówki naukowo-badawcze, np. ITB. 8. Obszar oddziaływania obiektu Obszar oddziaływania projektowanego obiektu, przeanalizowany w oparciu o: - Ustawa z dnia 7 lipca 1994 roku Prawo budowlane / z późniejszymi zmianami / - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75, poz. 690 z późniejszymi zmianami tekst jednolity Dz. U poz /. - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów /Dz. U nr 109, poz.719/ nie wykracza poza granice terenu inwestycji. Projektowany tablica informacyjna nie będzie powodowała emisji spalin, hałasu, wibracji, promieniowania ani immisji pośrednich. 9. Uwagi końcowe Projektowane prace budowlane powinny być prowadzone pod nadzorem osoby posiadającej uprawnienia budowlane. Roboty należy wykonać zgodnie z obowiązującymi warunkami technicznymi, odpowiednimi normami, sztuką budowlaną i przy zachowaniu przepisów BHP... Opracował: mgr inż. arch. Janusz Lewowski

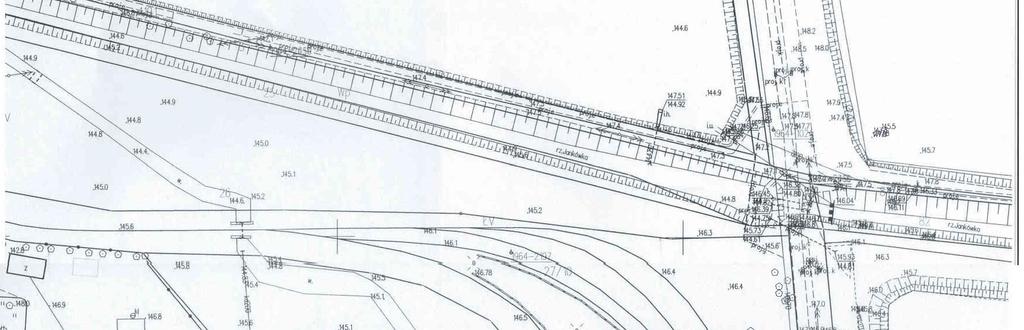

5 INWESTOR: POWIAT OPOLSKI w Opolu Lubelskim UL. LUBELSKA 4, OPOLE LUBELSKIE PLANOWANA LOKALIZACJA TABLICY INFORMACYJNEJ JEDNOSTKA PROJEKTUJĄCA [PROJEKTANT GŁÓWNY]: BIURO ARCHITEKTONICZNE JANUSZ LEWOWSKI ULICA AGATOWA 20/32, LUBLIN, POLSKA NAZWA PROJEKTU: PROJEKT BUDOWLANY MONTAŻU CZTERECH DWUSTRONNYCH TABLIC INFORMACYJNYCH OBIEKT: TABLICA INFORMACYJNA NR 1: DRZEWCE KOLONIA DZIAŁKA NR EWID: 1/1; OBRĘB EWID: 08 - DRZEWCE KOLONIA TABLICA INFORMACYJNA NR 2: WĄWOLNICA DZIAŁKA NR EWID: 94/1; OBRĘB EWID: 14 - WĄWOLNICA TABLICA INFORMACYJNA NR 3: KARCZMISKA PIERWSZE DZIAŁKA NR EWID: 2841/2; OBRĘB EWID: 07 - KARCZMISKA PIERWSZE TABLICA INFORMACYJNA NR 4: OPOLE LUBELSKIE DZIAŁKA NR EWID: 27/10; OBRĘB EWID: 04 - OPOLE LUBELSKIE STADIUM PROJEKTU: PROJEKT BUDOWLANY BRANŻA: ARCHITEKTURA NAZWA RYSUNKU: TABLICA INFORMACYJNA (1): WSKAZANIE LOKALIZACYJNE PROJEKTANT: mgr inż. arch. JANUSZ LEWOWSKI Nr uprawnień 93/LBOKK/2012 Specjalność: architektoniczna do projektowania bez ograniczeń OPRACOWANIE: inż. arch. ELŻBIETA GIL DATA: NR RYS: REW: SKALA: WL/1_01 0 1:1000

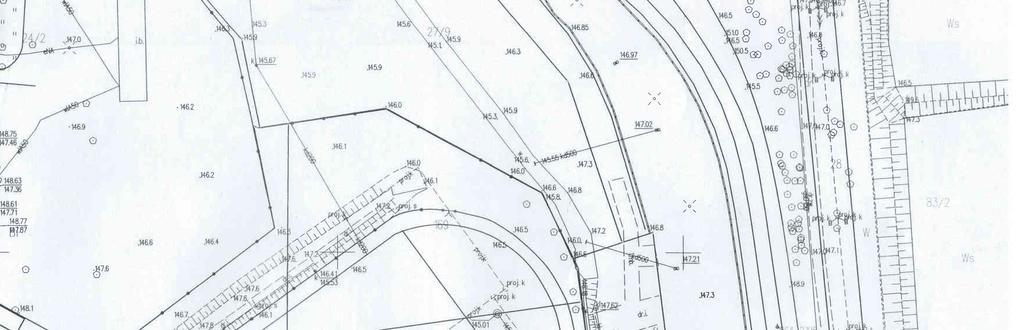

6 PLANOWANA LOKALIZACJA TABLICY INFORMACYJNEJ INWESTOR: POWIAT OPOLSKI w Opolu Lubelskim UL. LUBELSKA 4, OPOLE LUBELSKIE JEDNOSTKA PROJEKTUJĄCA [PROJEKTANT GŁÓWNY]: BIURO ARCHITEKTONICZNE JANUSZ LEWOWSKI ULICA AGATOWA 20/32, LUBLIN, POLSKA NAZWA PROJEKTU: PROJEKT BUDOWLANY MONTAŻU CZTERECH DWUSTRONNYCH TABLIC INFORMACYJNYCH OBIEKT: TABLICA INFORMACYJNA NR 1: DRZEWCE KOLONIA DZIAŁKA NR EWID: 1/1; OBRĘB EWID: 08 - DRZEWCE KOLONIA TABLICA INFORMACYJNA NR 2: WĄWOLNICA DZIAŁKA NR EWID: 94/1; OBRĘB EWID: 14 - WĄWOLNICA TABLICA INFORMACYJNA NR 3: KARCZMISKA PIERWSZE DZIAŁKA NR EWID: 2841/2; OBRĘB EWID: 07 - KARCZMISKA PIERWSZE TABLICA INFORMACYJNA NR 4: OPOLE LUBELSKIE DZIAŁKA NR EWID: 27/10; OBRĘB EWID: 04 - OPOLE LUBELSKIE STADIUM PROJEKTU: PROJEKT BUDOWLANY BRANŻA: ARCHITEKTURA NAZWA RYSUNKU: TABLICA INFORMACYJNA (2): WSKAZANIE LOKALIZACYJNE PROJEKTANT: mgr inż. arch. JANUSZ LEWOWSKI Nr uprawnień 93/LBOKK/2012 Specjalność: architektoniczna do projektowania bez ograniczeń OPRACOWANIE: inż. arch. ELŻBIETA GIL DATA: NR RYS: REW: SKALA: WL/2_02 0 1:1000

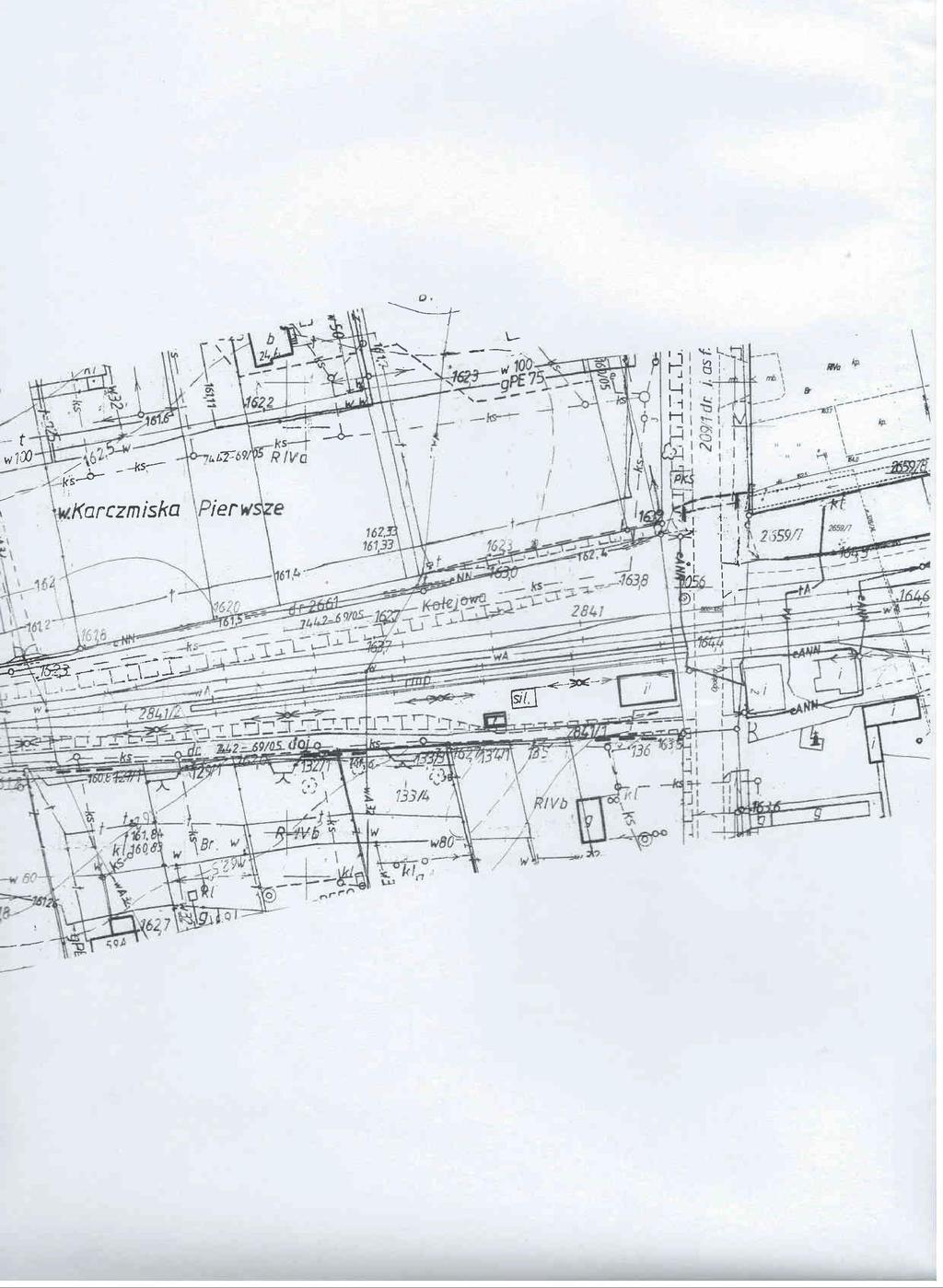

7 INWESTOR: POWIAT OPOLSKI w Opolu Lubelskim UL. LUBELSKA 4, OPOLE LUBELSKIE JEDNOSTKA PROJEKTUJĄCA[PROJEKTANT GŁÓWNY]: PLANOWANA LOKALIZACJA TABLICY INFORMACYJNEJ BIURO ARCHITEKTONICZNE JANUSZ LEWOWSKI ULICA AGATOWA 20/32, LUBLIN, POLSKA NAZWA PROJEKTU: PROJEKT BUDOWLANY MONTAŻU CZTERECH DWUSTRONNYCH TABLIC INFORMACYJNYCH OBIEKT: TABLICA INFORMACYJNA NR 1: DRZEWCE KOLONIA TABLICA INFORMACYJNA NR 3: KARCZMISKA PIERWSZE PIERWSZE TABLICA INFORMACYJNA NR 4: OPOLE LUBELSKIE STADIUM PROJEKTU: PROJEKT BUDOWLANY BRANŻA: ARCHITEKTURA NAZWA RYSUNKU: TABLICA INFORMACYJNA (3): WSKAZANIE LOKALIZACYJNE PROJEKTANT: mgr inż. arch. JANUSZ LEWOWSKI OPRACOWANIE: inż. arch. ELŻBIETA GIL DATA: NR RYS: REW: SKALA: WL/3_03 0 1:1000

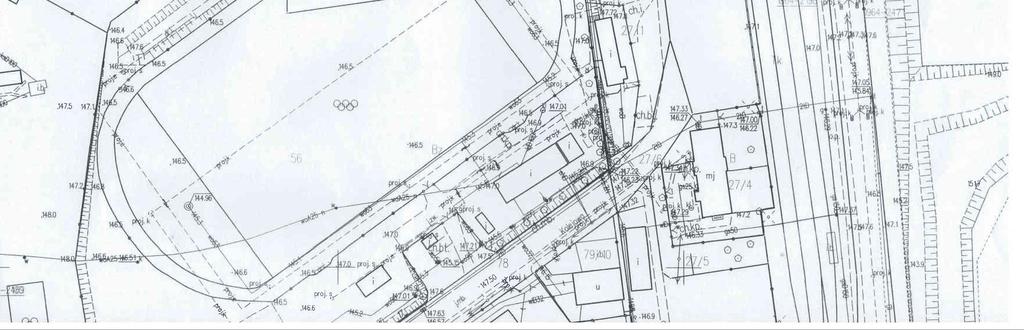

8 INWESTOR: POWIAT OPOLSKI w Opolu Lubelskim UL. LUBELSKA 4, OPOLE LUBELSKIE JEDNOSTKA PROJEKTUJĄCA[PROJEKTANT GŁÓWNY]: BIURO ARCHITEKTONICZNE JANUSZ LEWOWSKI ULICA AGATOWA 20/32, LUBLIN, POLSKA NAZWA PROJEKTU: PROJEKT BUDOWLANY MONTAŻU CZTERECH DWUSTRONNYCH TABLIC INFORMACYJNYCH OBIEKT: TABLICA INFORMACYJNA NR 1: DRZEWCE KOLONIA TABLICA INFORMACYJNA NR 3: KARCZMISKA PIERWSZE PIERWSZE TABLICA INFORMACYJNA NR 4: OPOLE LUBELSKIE PLANOWANA LOKALIZACJA TABLICY INFORMACYJNEJ STADIUM PROJEKTU: PROJEKT BUDOWLANY BRANŻA: ARCHITEKTURA NAZWA RYSUNKU: TABLICA INFORMACYJNA (4): WSKAZANIE LOKALIZACYJNE PROJEKTANT: mgr inż. arch. JANUSZ LEWOWSKI OPRACOWANIE: inż. arch. ELŻBIETA GIL DATA: NR RYS: REW: SKALA: WL/4_04 0 1:1000

9 DETAL RURA STALOWA 150 x 150 x 6 mm INWESTOR: POWIAT OPOLSKI w Opolu Lubelskim UL. LUBELSKA 4, OPOLE LUBELSKIE JEDNOSTKA PROJEKTUJĄCA [PROJEKTANT GŁÓWNY]: BIURO ARCHITEKTONICZNE JANUSZ LEWOWSKI ULICA AGATOWA 20/32, LUBLIN, POLSKA NAZWA PROJEKTU: PROJEKT BUDOWLANY MONTAŻU CZTERECH DWUSTRONNYCH TABLIC INFORMACYJNYCH OBIEKT: TABLICA INFORMACYJNA NR 1: DRZEWCE KOLONIA DZIAŁKA NR EWID: 1/1; OBRĘB EWID: 08 - DRZEWCE KOLONIA ELEMENT STALOWY Z BLACHY 150 x 150 x 10 mm BLACHA STALOWA 450 x 450 x 10 mm POŁĄCZENIE SŁUPA Z FUNDAMENTEM 4 x KOTWY STALOWE WG.WYTYCZNYCH KONSTRUKCYJNYCH TABLICA INFORMACYJNA NR 2: WĄWOLNICA DZIAŁKA NR EWID: 94/1; OBRĘB EWID: 14 - WĄWOLNICA TABLICA INFORMACYJNA NR 3: KARCZMISKA PIERWSZE DZIAŁKA NR EWID: 2841/2; OBRĘB EWID: 07 - KARCZMISKA PIERWSZE TABLICA INFORMACYJNA NR 4: OPOLE LUBELSKIE DZIAŁKA NR EWID: 27/10; OBRĘB EWID: 04 - OPOLE LUBELSKIE STADIUM PROJEKTU: PROJEKT BUDOWLANY BRANŻA: ARCHITEKTURA NAZWA RYSUNKU: DETAL PROJEKTANT: mgr inż. arch. JANUSZ LEWOWSKI Nr uprawnień 93/LBOKK/2012 Specjalność: architektoniczna do projektowania bez ograniczeń OPRACOWANIE: inż. arch. ELŻBIETA GIL DATA: NR RYS: REW: SKALA: A_06 0 1:5

10 RZUT WIDOK Z BOKU , , A , ,5 300 A BLACHA STALOWA 450 x 450 x 10 mm RURA STALOWA 70 x 70 x 4 mm BLACHA OCYNKOWANA 200 x 300 x 0.05 cm RURA STALOWA 150 x 150 x 6 mm STOPA ŻELBETOWA 180 x 120 cm ± 0.00 INWESTOR: POWIAT OPOLSKI w Opolu Lubelskim UL. LUBELSKA 4, OPOLE LUBELSKIE JEDNOSTKA PROJEKTUJĄCA [PROJEKTANT GŁÓWNY]: BIURO ARCHITEKTONICZNE JANUSZ LEWOWSKI ULICA AGATOWA 20/32, LUBLIN, POLSKA NAZWA PROJEKTU: PROJEKT BUDOWLANY MONTAŻU CZTERECH DWUSTRONNYCH TABLIC INFORMACYJNYCH OBIEKT: TABLICA INFORMACYJNA NR 1: DRZEWCE KOLONIA DZIAŁKA NR EWID: 1/1; OBRĘB EWID: 08 - DRZEWCE KOLONIA PRZEKRÓJ A-A WIDOK Z PRZODU TABLICA INFORMACYJNA NR 2: WĄWOLNICA DZIAŁKA NR EWID: 94/1; OBRĘB EWID: 14 - WĄWOLNICA TABLICA INFORMACYJNA NR 3: KARCZMISKA PIERWSZE DZIAŁKA NR EWID: 2841/2; OBRĘB EWID: 07 - KARCZMISKA PIERWSZE 7 RURA STALOWA 70 x 70 x 4 mm TABLICA INFORMACYJNA NR 4: OPOLE LUBELSKIE DZIAŁKA NR EWID: 27/10; OBRĘB EWID: 04 - OPOLE LUBELSKIE DETAL ŚCIĄGI - PRĘTY STALOWE Ø12 Ø16 mm RURA STALOWA 150 x 150 x 6 mm BLACHA STALOWA 450 x 450 x 10 mm ± 0.00 = POZIOM TERENU ± 0.00 STADIUM PROJEKTU: PROJEKT BUDOWLANY BRANŻA: ARCHITEKTURA NAZWA RYSUNKU: TABLICA INFORMACYJNA (1-4): WIDOK, RZUT I PRZEKRÓJ PROJEKTANT: mgr inż. arch. JANUSZ LEWOWSKI Nr uprawnień 93/LBOKK/2012 Specjalność: architektoniczna do projektowania bez ograniczeń OPRACOWANIE: inż. arch. ELŻBIETA GIL STOPA ŻELBETOWA 180 x 120 cm DATA: NR RYS: REW: SKALA: A_05 0 1:50
