PROJEKT BUDOWLANY ROZBUDOWY BUDYNKU OSP O WIATĘ W MIEJSCOWOŚCI GRABISZYCE GÓRNE
|
|
- Maja Marczak
- 8 lat temu
- Przeglądów:
Transkrypt
1
2 ZAWARTOŚĆ OPRACOWANIA Nr str. A. Część opisowa: 1. Strona tytułowa Zawartość opracowania. 2 Projekt zagospodarowania terenu 3 B. Część opisowa Opis do projektu zagospodarowania terenu 4-6 C. Część graficzna Nr rys.: 1.Projekt zagospodarowania działki nr 350; 1A 7 Architektura i konstrukcja 8 D. Część opisowa Opis do projektu zagospodarowania terenu 9-11 E. Część graficzna Nr rys.: 2. Elewacje 2A Rzut przyziemia, rzut dachu 3A Przekrój A - A 4A Rzut fundamentów, elementy konstrukcji 1K Stopa fundamentowa FS1 2K Inwentaryzacja- elewacje 1I Inwentaryzacja rzut przyziemia, rzut poddasza 2I 18 F. Załączniki: Mapa do celów projektowych w skali 1: Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego Zaświadczenie projektanta o przynależności do D.O.I.A. we Wrocławiu Uprawnienia budowlane projektanta Obliczenia konstrukcyjne Karta katalogowa blachodachówki 28

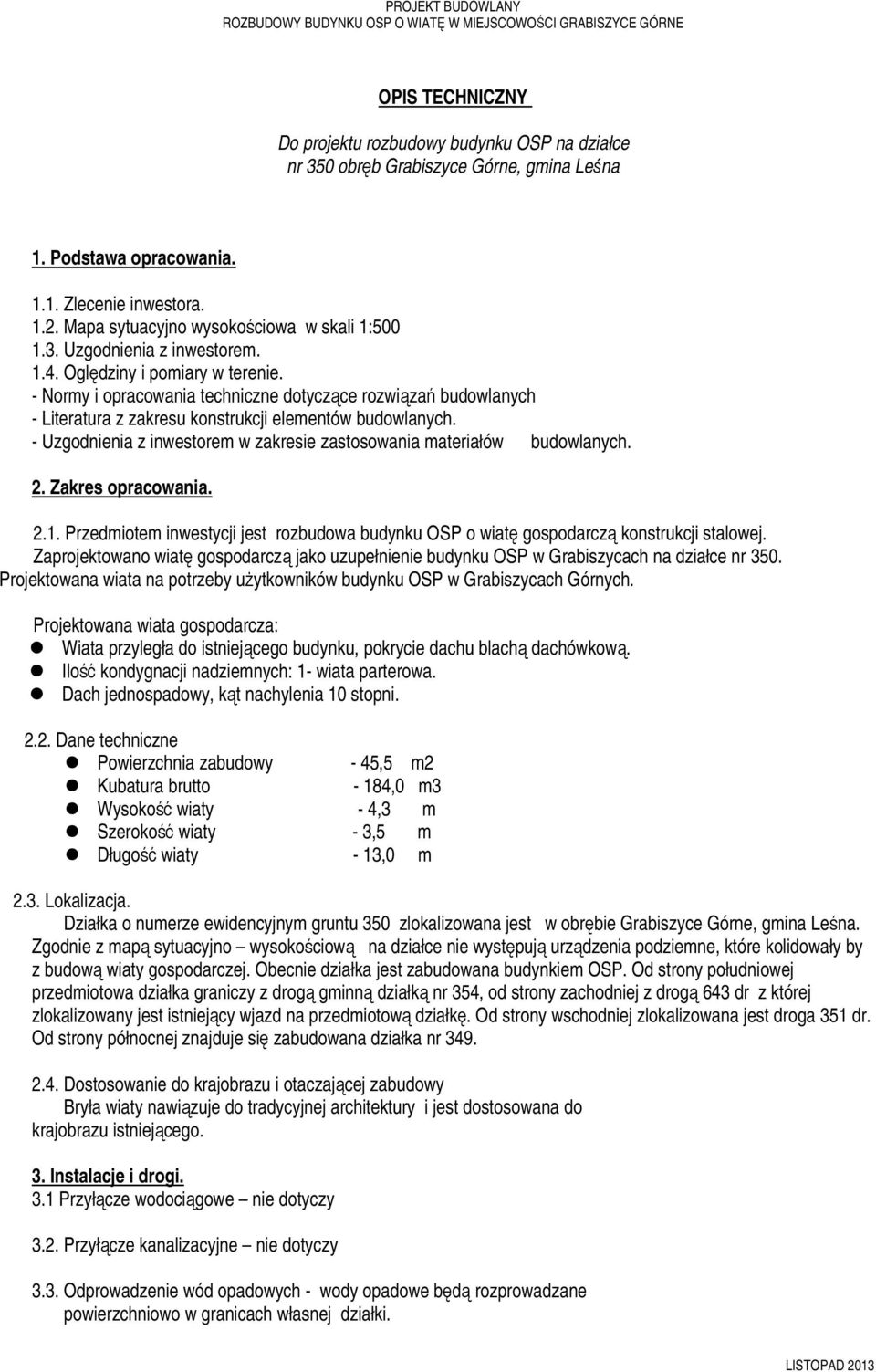

3 OPIS TECHNICZNY Do projektu rozbudowy budynku OSP na działce nr 350 obręb Grabiszyce Górne, gmina Leśna 1. Podstawa opracowania Zlecenie inwestora Mapa sytuacyjno wysokościowa w skali 1: Uzgodnienia z inwestorem Oględziny i pomiary w terenie. - Normy i opracowania techniczne dotyczące rozwiązań budowlanych - Literatura z zakresu konstrukcji elementów budowlanych. - Uzgodnienia z inwestorem w zakresie zastosowania materiałów budowlanych. 2. Zakres opracowania Przedmiotem inwestycji jest rozbudowa budynku OSP o wiatę gospodarczą konstrukcji stalowej. Zaprojektowano wiatę gospodarczą jako uzupełnienie budynku OSP w Grabiszycach na działce nr 350. Projektowana wiata na potrzeby użytkowników budynku OSP w Grabiszycach Górnych. Projektowana wiata gospodarcza: Wiata przyległa do istniejącego budynku, pokrycie dachu blachą dachówkową. Ilość kondygnacji nadziemnych: 1- wiata parterowa. Dach jednospadowy, kąt nachylenia 10 stopni Dane techniczne Powierzchnia zabudowy - 45,5 m2 Kubatura brutto - 184,0 m3 Wysokość wiaty - 4,3 m Szerokość wiaty - 3,5 m Długość wiaty - 13,0 m 2.3. Lokalizacja. Działka o numerze ewidencyjnym gruntu 350 zlokalizowana jest w obrębie Grabiszyce Górne, gmina Leśna. Zgodnie z mapą sytuacyjno wysokościową na działce nie występują urządzenia podziemne, które kolidowały by z budową wiaty gospodarczej. Obecnie działka jest zabudowana budynkiem OSP. Od strony południowej przedmiotowa działka graniczy z drogą gminną działką nr 354, od strony zachodniej z drogą 643 dr z której zlokalizowany jest istniejący wjazd na przedmiotową działkę. Od strony wschodniej zlokalizowana jest droga 351 dr. Od strony północnej znajduje się zabudowana działka nr Dostosowanie do krajobrazu i otaczającej zabudowy Bryła wiaty nawiązuje do tradycyjnej architektury i jest dostosowana do krajobrazu istniejącego. 3. Instalacje i drogi. 3.1 Przyłącze wodociągowe nie dotyczy 3.2. Przyłącze kanalizacyjne nie dotyczy 3.3. Odprowadzenie wód opadowych - wody opadowe będą rozprowadzane powierzchniowo w granicach własnej działki.
4 3.4. Zaopatrzenie w energie elektryczną nie dotyczy 3.5.Ogrzewanie budynku nie dotyczy 3.6. Dojazdy i dojścia do budynku - istniejące 4. Projektowanie zagospodarowania działki Na terenie działki projektuje sie posadowić - wiatę gospodarczą obiekt parterowy, zlokalizowany na działce nr 350 w obrębie Grabiszyce Górne w gminie Leśna. Rzędna posadowienia: - poziom terenu: - 362,2 m.n.p.m. - poziom posadowienia fundamentów - 361,1 m.n.p.m 4.1. Zestawienie powierzchni poszczególnych części zagospodarowania terenu Powierzchnia zabudowy istniejącym budynkiem 91,8 m2 Powierzchnia zabudowy projektowana wiaty - 45,5 m2 Powierzchnia działki nr ,0 m2 Istniejąca powierzchnia terenów utwardzonych - 55,0 m2 Maksymalny wskaźnik zabudowy 80% (max 240m2 warunek spełniony) Tereny zielone - 107,7 m2 5. Dane informujące czy działka lub teren, na którym projektowany jest obiekt budowlany, są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Teren na którym planuje się inwestycję nie podlega ochronie ze względu na przepisy ustawy z dnia 23 lipca 2003 r. o ochronie zabytków i opiece nad zabytkami. 6. Dane określające wypływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego Przedmiotowa działka znajduje się poza terenem wpływu eksploatacji górniczej. 7. Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeniach dla środowiska oraz higieny i zdrowia użytkowników projektowanego budynku. Obszar oddziaływania inwestycji mieści się w granicach działki nr 350 w Grabiszycach Dolnych. Nie przewiduje się wycinki drzew. Nie przewiduje się wywozu ziemi poza działkę inwestora. Z uwagi na brak możliwości podłączenia się do sieci kanalizacji deszczowej, wody opadowe z projektowanego budynku zostaną rozprowadzone po terenie działki. Prace ziemne nie spowodują zmiany stosunków wodnych na działka sąsiednich. Planowana inwestycja nie powoduje utrudnień ani ograniczeń dla osób trzecich a w szczególności: nie utrudnia dostępu do drogi publicznej, nie pozbawia możliwości korzystania z wody, kanalizacji, energii elektrycznej oraz ze środków łączności, nie ogranicza dopływu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi. 8. Inne konieczne dane wynikające ze specyfikacji charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych Budynek posadowiony będzie w prostych warunkach gruntowych tj. w pierwszej kategorii geotechnicznej i przeniesie projektowane obciążenia. Przyjęto, że warunki gruntowe zostaną zweryfikowane po wykonaniu wykopu pod fundamenty. W przypadku wystąpienia w poziomie posadowienia gruntów nienośnych lub o słabszych parametrach niż założono w obliczeniach należy wykonać wymianę gruntu na pospółkę budowlaną o stopniu zagęszczenia min. I d =0,6. Pospółkę należy zagęszczać warstwami o maksymalnej gr. 30cm. W trakcie robót fundamentowych należy uważać, aby nie naruszyć struktury gruntów zalegających bezpośrednio poniżej poziomu posadowienia fundamentów. Podczas prowadzenia wykopów w gruntach spoistych prace te należy wykonać tak, aby nie

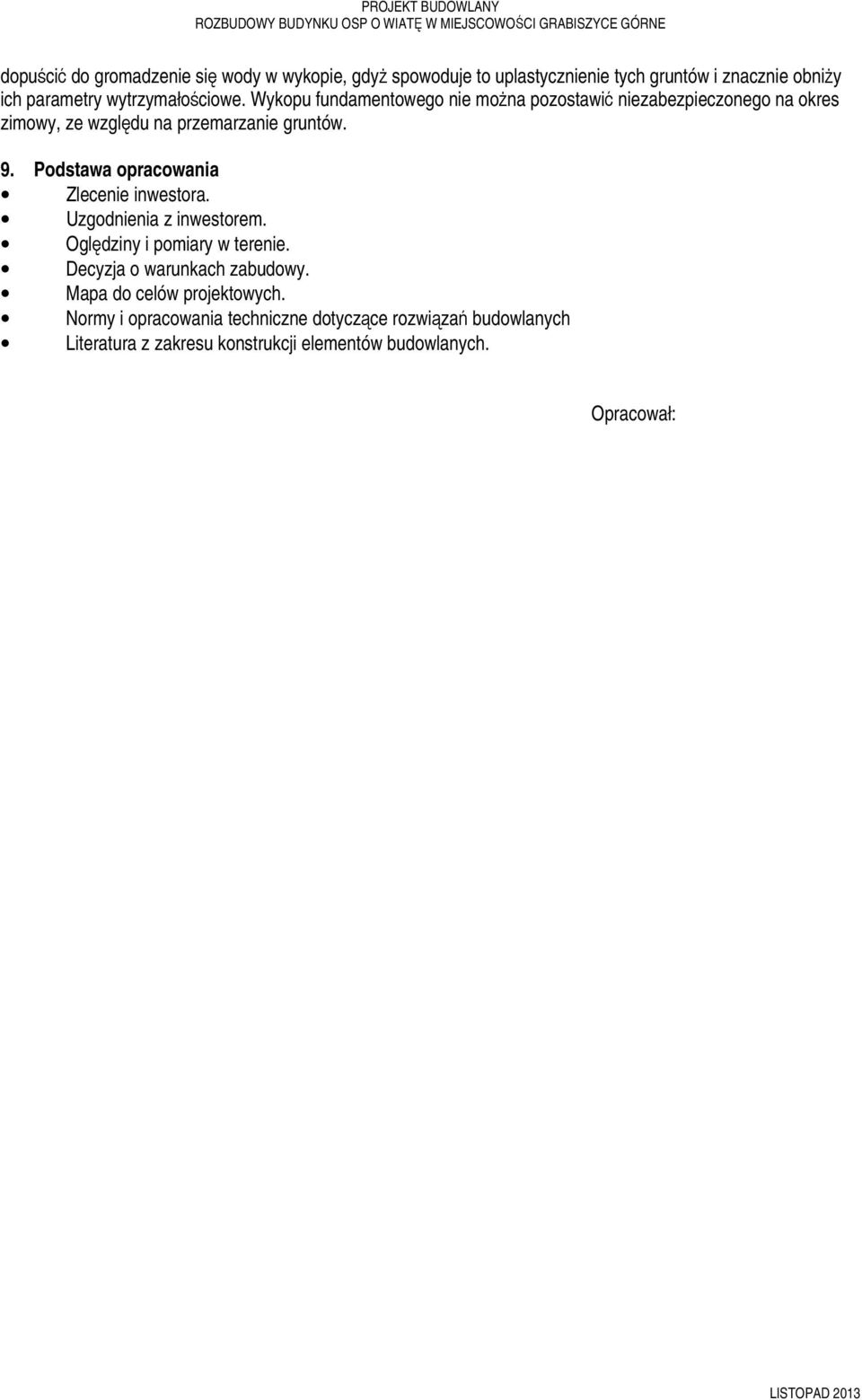

5 dopuścić do gromadzenie się wody w wykopie, gdyż spowoduje to uplastycznienie tych gruntów i znacznie obniży ich parametry wytrzymałościowe. Wykopu fundamentowego nie można pozostawić niezabezpieczonego na okres zimowy, ze względu na przemarzanie gruntów. 9. Podstawa opracowania Zlecenie inwestora. Uzgodnienia z inwestorem. Oględziny i pomiary w terenie. Decyzja o warunkach zabudowy. Mapa do celów projektowych. Normy i opracowania techniczne dotyczące rozwiązań budowlanych Literatura z zakresu konstrukcji elementów budowlanych. Opracował:
6 ARCHITEKTURA I KONSTRUKCJA
7 OPIS TECHNICZNY Do projektu rozbudowy budynku OSP na działce nr 350 obręb Grabiszyce Górne, gmina Leśna 1. Zakres opracowania Przedmiotem inwestycji jest rozbudowa budynku OSP o wiatę gospodarczą konstrukcji stalowej. Zaprojektowano wiatę gospodarczą jako uzupełnienie budynku OSP w Grabiszycach na działce nr 350. Projektowana wiata na potrzeby użytkowników budynku OSP w Grabiszycach Górnych. Projektowana wiata gospodarcza: Wiata przyległa do istniejącego budynku, pokrycie dachu blachą dachówkową. Ilość kondygnacji nadziemnych: 1- wiata parterowa. Dach jednospadowy, kąt nachylenia 10 stopni Dane techniczne Powierzchnia zabudowy - 45,5 m2 Kubatura brutto - 184,0 m3 Wysokość wiaty - 4,3 m Szerokość wiaty - 3,5 m Długość wiaty - 13,0 m 3. Opis materiałowo konstrukcyjny. Obiekt konstrukcji stalowej. Konstrukcja dachu oparta za pośrednictwem płatwi oraz dźwigarów - na słupach. Słupy stalowe posadowione na słupach i stopach żelbetowych Warunki i sposób posadowienia: Stopy fundamentowe - należy wykonać z betonu klasy C16/20 o wysokości 30cm i szerokości wg rys. rzutu fundamentów. Słupy stalowe wiaty posadowione na słupach żelbetowy i następnie na stopach fundamentowych żelbetowych. Stopy fundamentowe zbrojone dołem prętami fi 12 A-III (34 GS) i strzemionami fi 6 A-0 (St0S). Stopy fundamentowe wykonać na podkładzie z chudego betonu C8/10 gr. 10 cm. Ze stóp fundamentowych wypuścić pręty zbrojeniowe dla słupów żelbetowych. W słupach żelbetowych zakotwić śruby do mocowania słupów stalowych za pośrednictwem blach stalowych Pokrycie dachu. Pokrycie dachu wg przekroju blachą dachówkową w kolorze istniejącego pokrycia budynku OSP. Projektuje się blachachodachówkę firmy RUKKI typ Monterrey Premium ( lub równoważne) Przed zamówieniem elementów stalowych należy zweryfikować wymiary. Połączenia elementów konstrukcyjnych wykonać zgodnie ze sztuką budowlaną Konstrukcja stalowa wiaty opis rozwiązania projektowego Konstrukcja wiaty została zaprojektowana jako stalowa ze stali St3S. Konstrukcja wiaty zostanie wykonana w warsztacie i zamontowana na budowie. Konstrukcja wiaty zabezpieczona antykorozyjnie. Poszczególne elementy konstrukcji zaprojektowano z następujących profili: Wiata gospodarcza: Słupy S1- dwuteownik HEA 140 Dźwigar D1 dwuteownik HEA 140 Płatew Pł1 ceownik C80 Tężnik T1 rura kwadrat 100x100x4 mm Połączenia montażowe elementów konstrukcyjnych należy wykonać za pomocą śrub ocynkowanych M16 kl.8.8 Przed zamówieniem elementów stalowych należy zweryfikować wymiary.
8 3.4. Utwardzenie na podstawie warstw według rysunków Warunki wykonania warsztatowego konstrukcji stalowej. W projekcie przyjęto konstrukcję stalową wykonaną ze stali budowlanej zwykłej jakości gatunku St3S, St3SX,St3SY. Zgodnie z klasyfikacją wg PN-B06200 konstrukcję zakwalifikowano do klasy 2. Dźwigar dachowy zaprojektowano jako konstrukcję spawaną z dwuteowników HEA. Zaleca się elektryczne spawanie elementów stalowych w warsztacie za pomocą elektrod EA Przy trasowaniu i kontroli elementów należy posługiwać się wymiarami całkowitymi zachowując dla nich dopuszczalne odchyłki wymiarowe. Elementy wykonane należy poddać kontroli zgodnie z PN-B Zabezpieczenia przeciwkorozyjne. Wszystkie elementy stalowe należy zabezpieczyć przed korozją. Zabezpieczenie należy wykonać poprzez miniowanie powierzchni metalowych farbami NOXYDE (lub równoważne). Powierzchnie stalowe powinny być gruntowane za pomocą środków gruntujących, będących elementem danego zestawu malarskiego zgodnie z kartą techniczną Producenta i aprobatą techniczną IBDiM. Warstwa nawierzchniowa powinna być wykonywana za pomocą farby Alkythane 7500 (lub równoważną), zgodnie z kartą techniczną Producenta i aprobatą techniczną IBDiM. Prace związane z wykonaniem zabezpieczeń antykorozyjnych powierzchni stalowych w postaci powłok malarskich winny być prowadzone z zachowaniem wymagań dokumentacji projektowej, odpowiednich norm, kart technicznych Producenta i aprobat technicznych wydanych przez IBDiM. 4. Uwagi końcowe. Działka budowlana na której projektuje się budowę wiaty gospodarczej nie podlega ochronie oraz nie leży w granicach terenu górniczego. Budynek będzie posadowiony w prostych warunkach gruntowych tj. w pierwszej kategorii geotechnicznej i przeniesie projektowane obciążenie. Uwaga: Wszystkie roboty budowlane winny być prowadzone zgodnie z przepisami techniczno budowlanymi, obowiązującymi Polskimi Normami oraz zasadami wiedzy technicznej i przepisami BHP i pod nadzorem osoby do tego uprawnionej, przy użyciu wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania. W sprawach nie określonych dokumentacją obowiązują: - warunki techniczne wykonania i odbioru robót budowlano montażowych- normy Polskiego Komitetu Normalizacyjnego, - instrukcje, wytyczne, świadectwa dopuszczenia, atesty Instytutu Techniki Budowlanej, - warunki techniczne producentów i dostawców materiałów budowlano instalacyjnych 5. Informacja. O planie bezpieczeństwa i ochronie zdrowia ludzi dotycząca budowy wiaty na działce oznaczonej nr geodezyjnym 350 w obrębie Grabiszyce Górne, gmina Leśna. Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 27 lipca 2002r. W sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu robót budowlanych stwarzających zagrożenie bezpieczeństwa zdrowia ludzi. Informacja o potrzebie sporządzania planu BIOZ. Zakres robót i kolejność ich wykonywania. Roboty budowlane będą obejmowały: -roboty murowe na wysokości do 5 m nad poziomem terenu -roboty betonowe na wysokości do 5 m nad poziomem terenu -roboty ciesielskie i pokrywcze na wysokości do 5 m nad poziomem terenu -roboty ziemne na głębokości do 1 m od poziomu terenu Wykaz obiektów budowlanych - wiata gospodarcza, Przewidywane zagrożenie występujące przy realizacji obiektu: - nie występują Elementy zagospodarowania terenu mogące stwarzać zagrożenie dla bezpieczeństwa ludzi:
9 - nie występują Na podstawie Rozporządzenia Ministra Infrastruktury z 23 lipca 2003r. (Dz.u.Nr120 poz.1226) na terenie obiektu nie będą wykonywane roboty niebezpieczne ponieważ roboty, ciesielskie i pokrywacze oraz betonowe będą wykonywane na wysokości do 5,00 m, roboty ziemne na głębokości do 1,0 m. W związku z powyższym nie zachodzi potrzeba sporządzenia szczegółowego planu BIOZ. Sporządził:
