1 Obiekt: Inwestor: PROJEKT BUDOWLANO - WYKONAWCZY (E184/12/KD/WY/11) Budowa Sali Sportowej wraz z Częścią Dydaktyczną w Śniadowie Urząd Gminy w Śniadowie ul. Ostrołęcka Śniadowo Miejsce realizacji: Śniadowo ul. Łomżyńska 29, działka nr 316 Temat: Projektant: Sprawdzający: DREWNO KLEJONE KONSTRUKCJA (KD) mgr inż. Maciej Pawłowski KUP/0035/PWOK/06 mgr inż. Sławomir Chojnacki ABIT-OT/7131/3/2000 Współpraca: mgr inż. Marcin Maćkowiak KWIECIEŃ 2011 KD-1

2 Zawartość opracowania I. Dokumenty formalno prawne 3 1. Kserokopie uprawnień budowlanych projektantów 4 2. Oświadczenia projektantów 9 II. Opis techniczno budowlany Część ogólna Dane ogólne Opis konstrukcyjno - budowlany Zabezpieczenie elementów drewnianych i stalowych Odporność ogniowa elementów z drewna klejonego Wytyczne montażu Metody wymiarowania 14 III. Rysunki konstrukcyjno budowlane Rzut konstrukcji dachu rys. KD/1 2. Przekrój A-A rys. KD/2 3. Drewno klejone rys. KD/3 4. Okucie Od-1 rys. KD/ Okucie Od-2 rys. KD/ Okucie Od-3 rys. KD/ Łapka stężenia połaciowego Ł-1 rys. KD/ Łapka stężenia połaciowego Ł-2 rys. KD/ Stężenie połaciowe St-1 rys. KD/ Szczegół połączenia płatwi z dźwigarem rys. KD/ Szczegół połączenia wspornika W-1 ze słupem i dłutowania we wsporniku rys. KD/5.2 KD-2

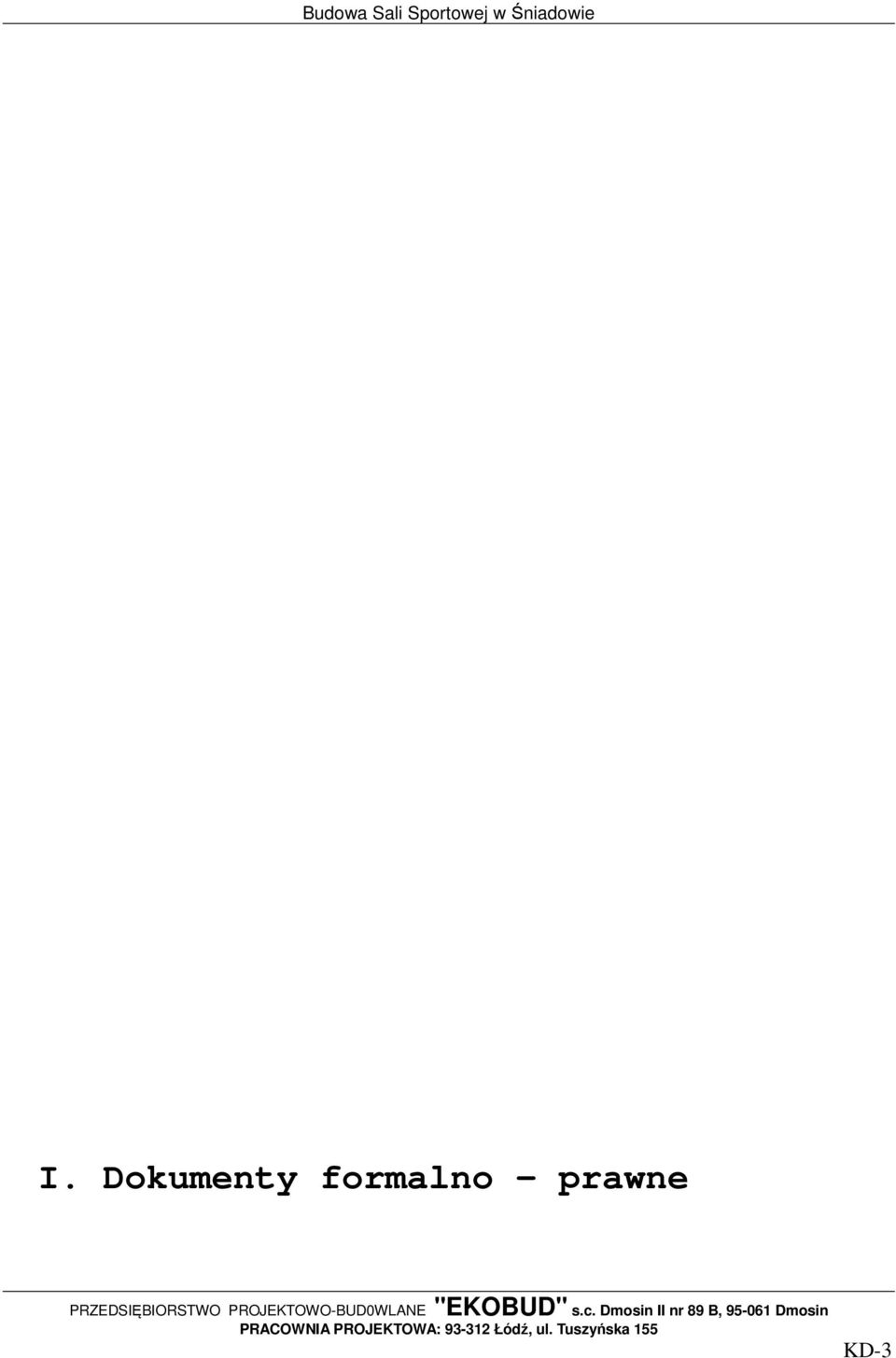

3 I. Dokumenty formalno prawne KD-3

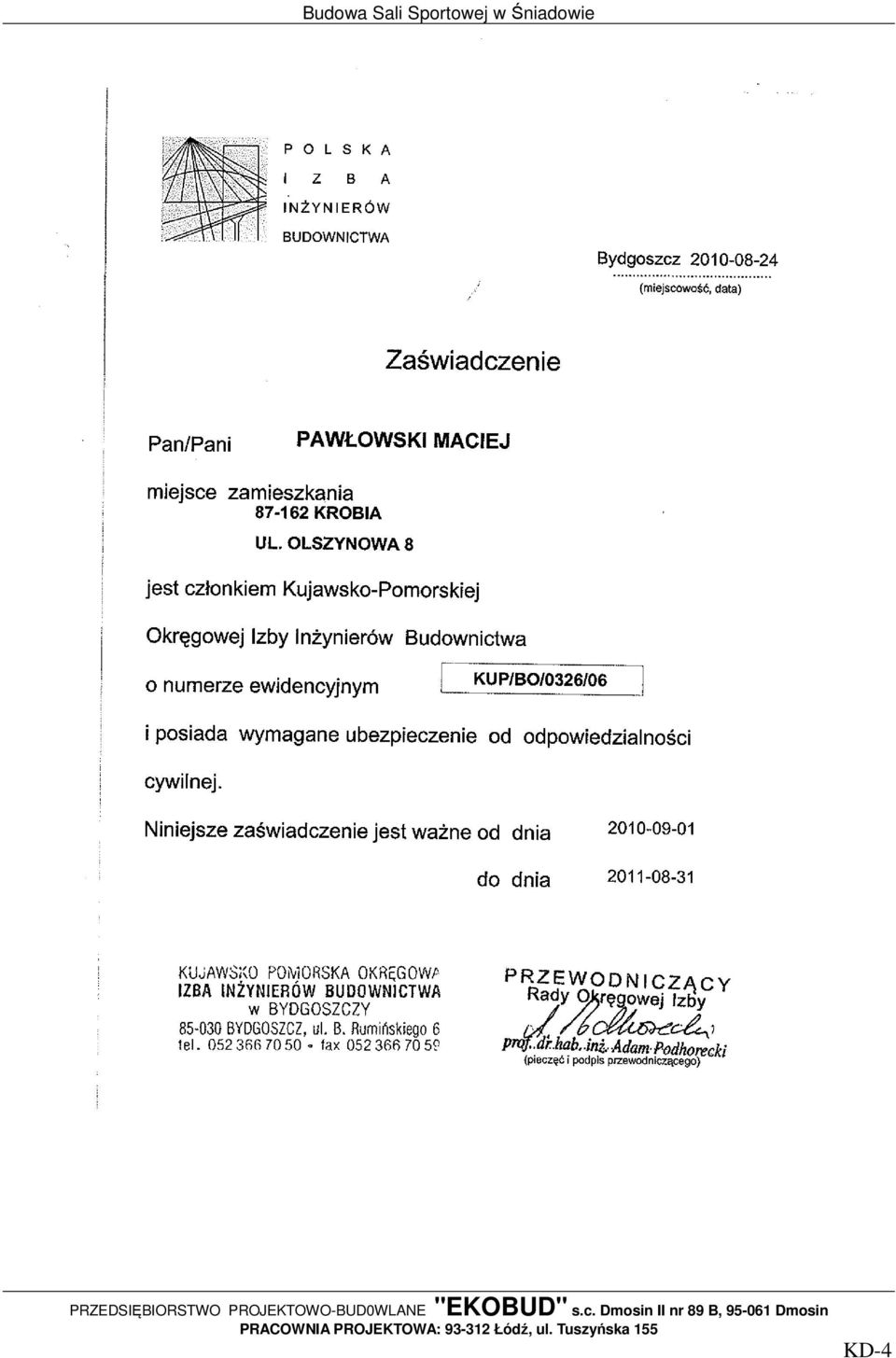

4 KD-4

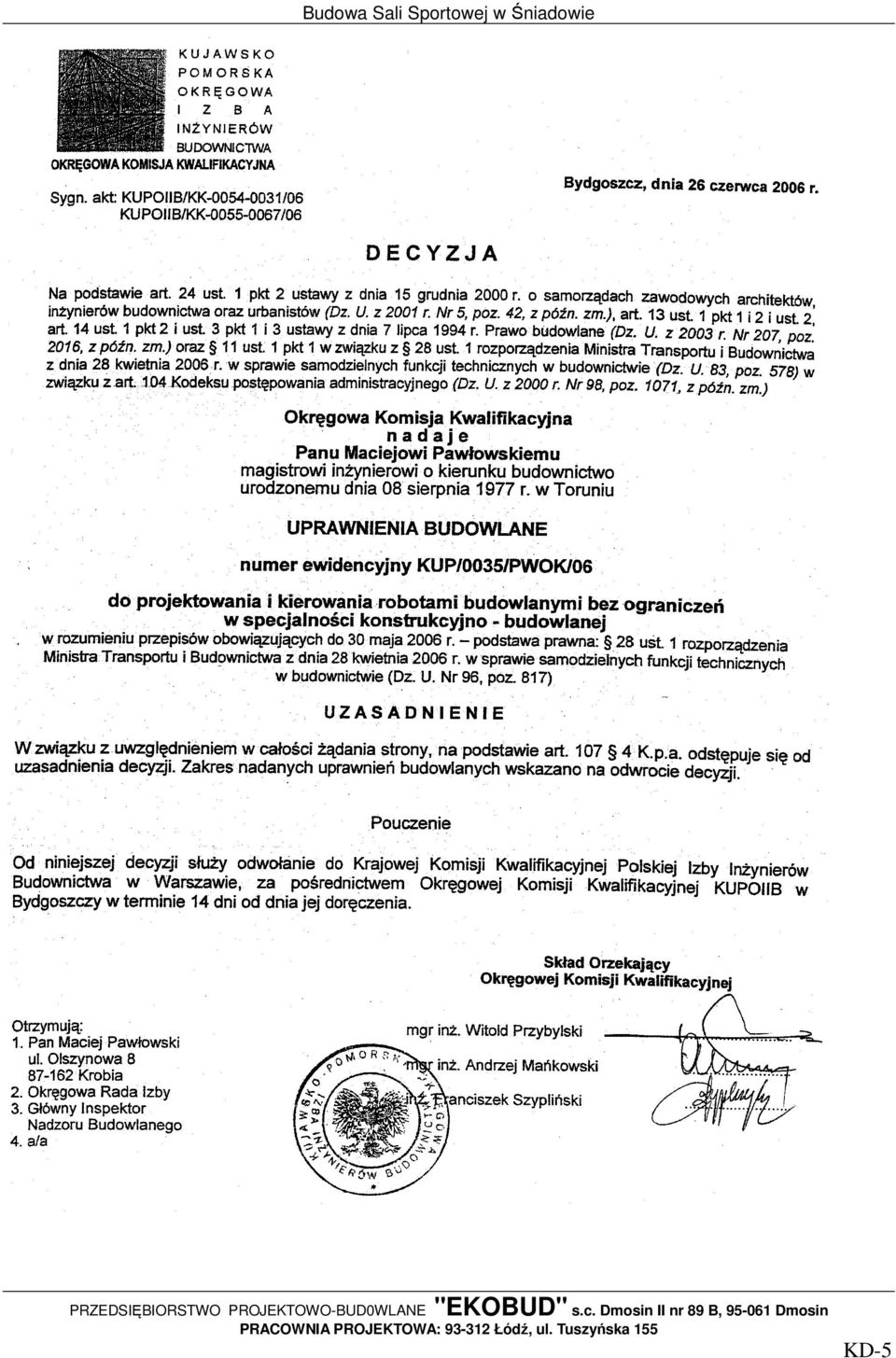

5 KD-5

6 KD-6

7 KD-7

8 KD-8

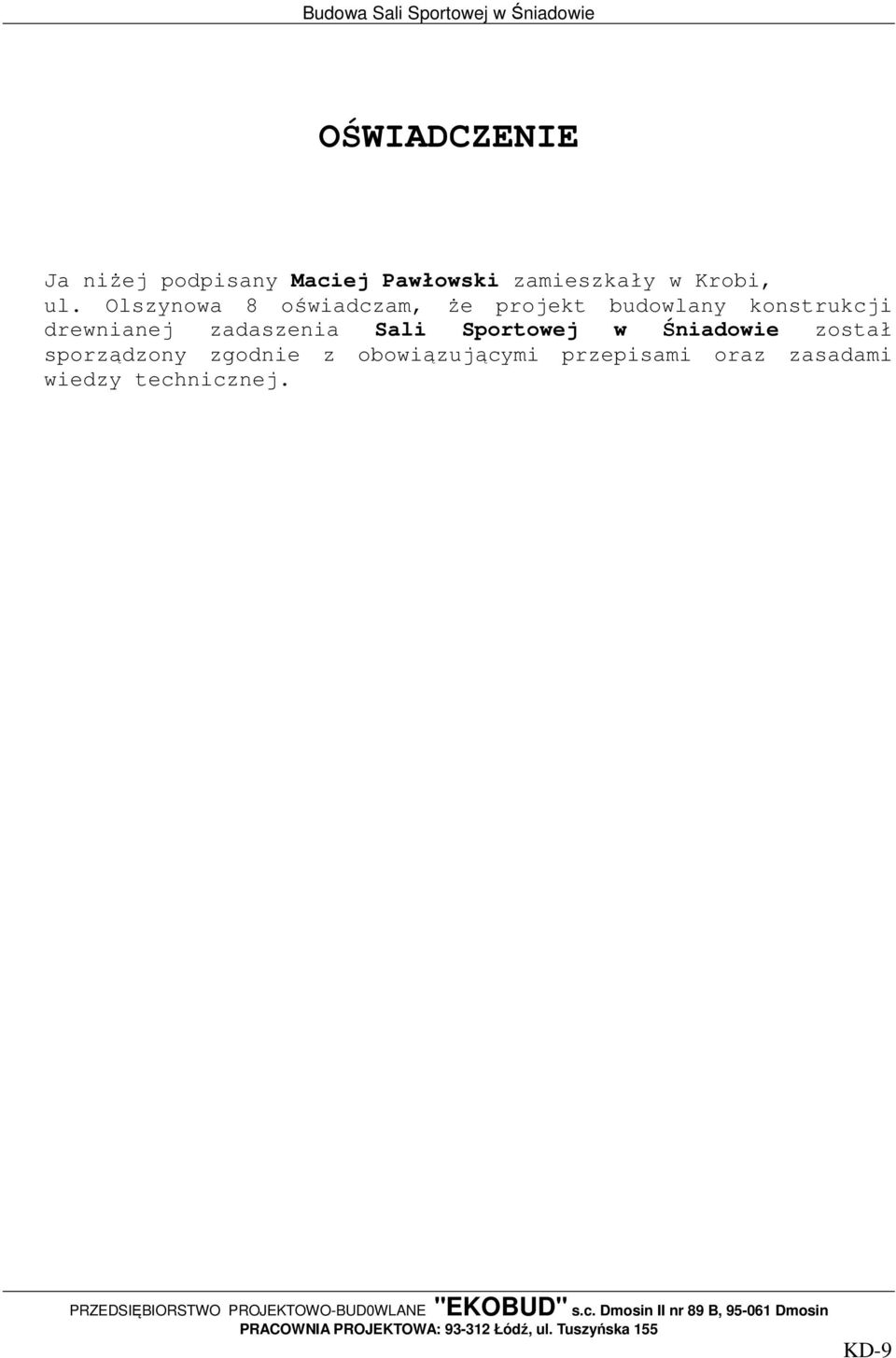

9 OŚWIADCZENIE Ja niżej podpisany Maciej Pawłowski zamieszkały w Krobi, ul. Olszynowa 8 oświadczam, że projekt budowlany konstrukcji drewnianej zadaszenia Sali Sportowej w Śniadowie został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. KD-9

10 OŚWIADCZENIE Ja niżej podpisany Sławomir Chojnacki zamieszkały w Toruniu, ul. Śliwowa 2 oświadczam, że projekt konstrukcji drewnianej zadaszenia Sali Sportowej w Śniadowie został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. KD-10

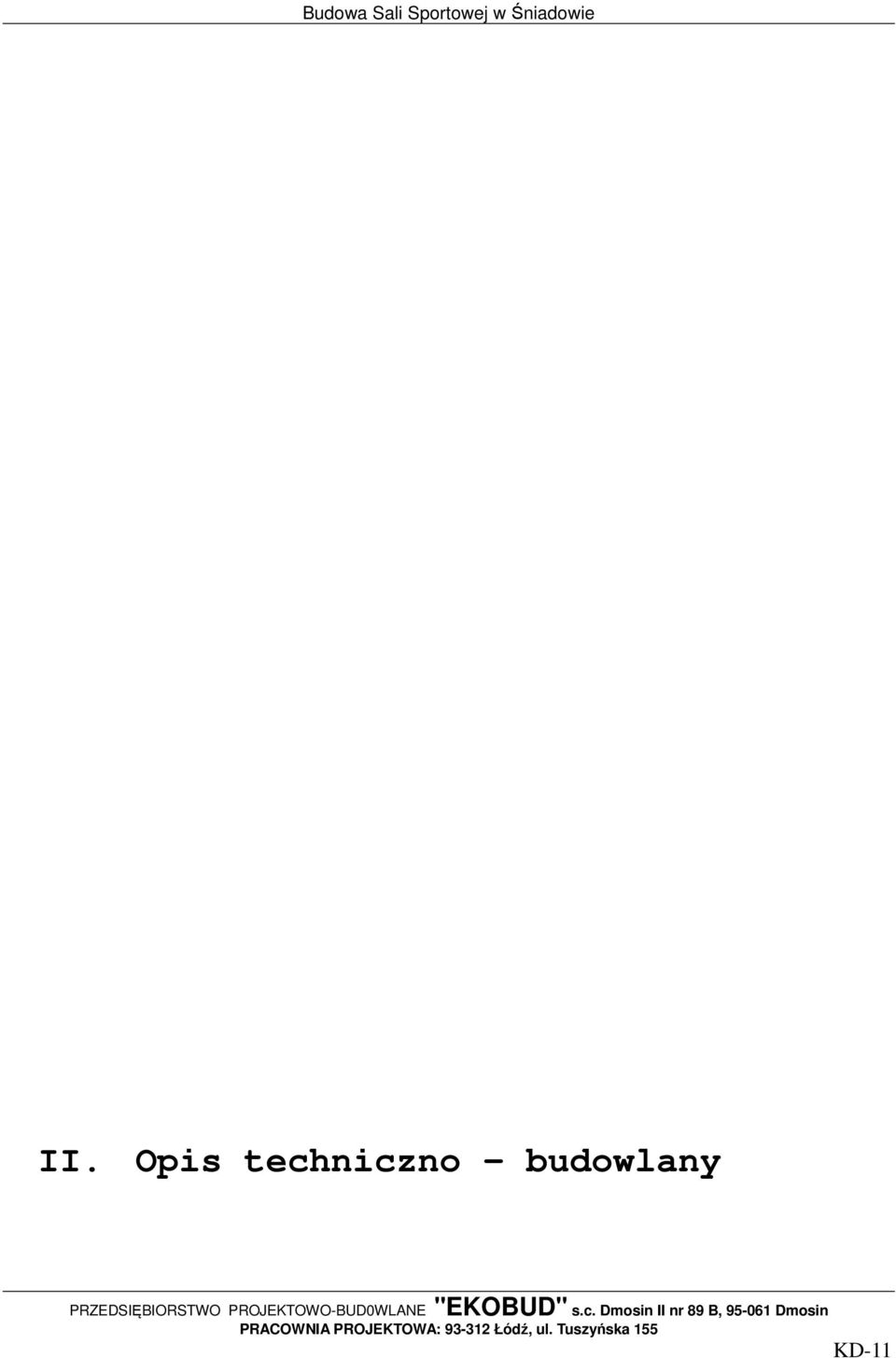

11 II. Opis techniczno budowlany KD-11

12 1. Część ogólna 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano - wykonawczy konstrukcji nośnej zadaszenia Sali Sportowej w Śniadowie Podstawa opracowania Podstawę opracowania stanowią: - Projekt architektoniczny autorstwa: Przedsiębiorstwo Projektowo-Budowlane EKOBUD S.C. Dmosin II nr 89 B, Dmosin 2. Dane ogólne W oparciu o zlecenie zamawiającego i wytyczne projektu architektonicznego wykonano konstrukcję dachu z drewna klejonego warstwowo w klasie GL28h i GL28c Dane dla elementów: - drewno klejone warstwowo: Płatwie i wsporniki-klasa GL28c(wilgot. 12%±1%) świerk, Dźwigary -klasa GL28h (wilgot. 12%±1%) świerk, - elementy stalowe stal S235JR (okucia, stężenia). Warstwy pokrycia dachu: - papa termozgrzewalna wierzchniego krycia, - papa podkładowa, - wełna mineralna 25 cm (130 kg/m 3 ), - papa samoprzylepna, podkładowa, - blacha trapezowa TR50 gr.1,0mm. Obciążenia zmienne: - strefa śniegowa III, - obciążenie technologiczne - 0,20kN/m 2, 3. Opis konstrukcyjno-budowlany Zaprojektowano konstrukcję nośną z drewna klejonego warstwowo. Główne dźwigary o szer. 22cm w rozstawie co 4,75m. Dźwigary są w kształcie tzw. bumerangu. Dźwigary opierają się na słupach żelbetowych. Podpora w osi M jest nieprzesuwna, a w osi H przesuwna. Pomiędzy dźwigarami mocowane są płatwie o przekroju 14x32cm w rozstawie 247cm. Stanowią one podparcie dla górnych warstw pokrycia. Wszystkie połączenia elementów oraz zestawienie drewna klejonego oraz stali przedstawiono na rysunkach konstrukcyjnych. KD-12

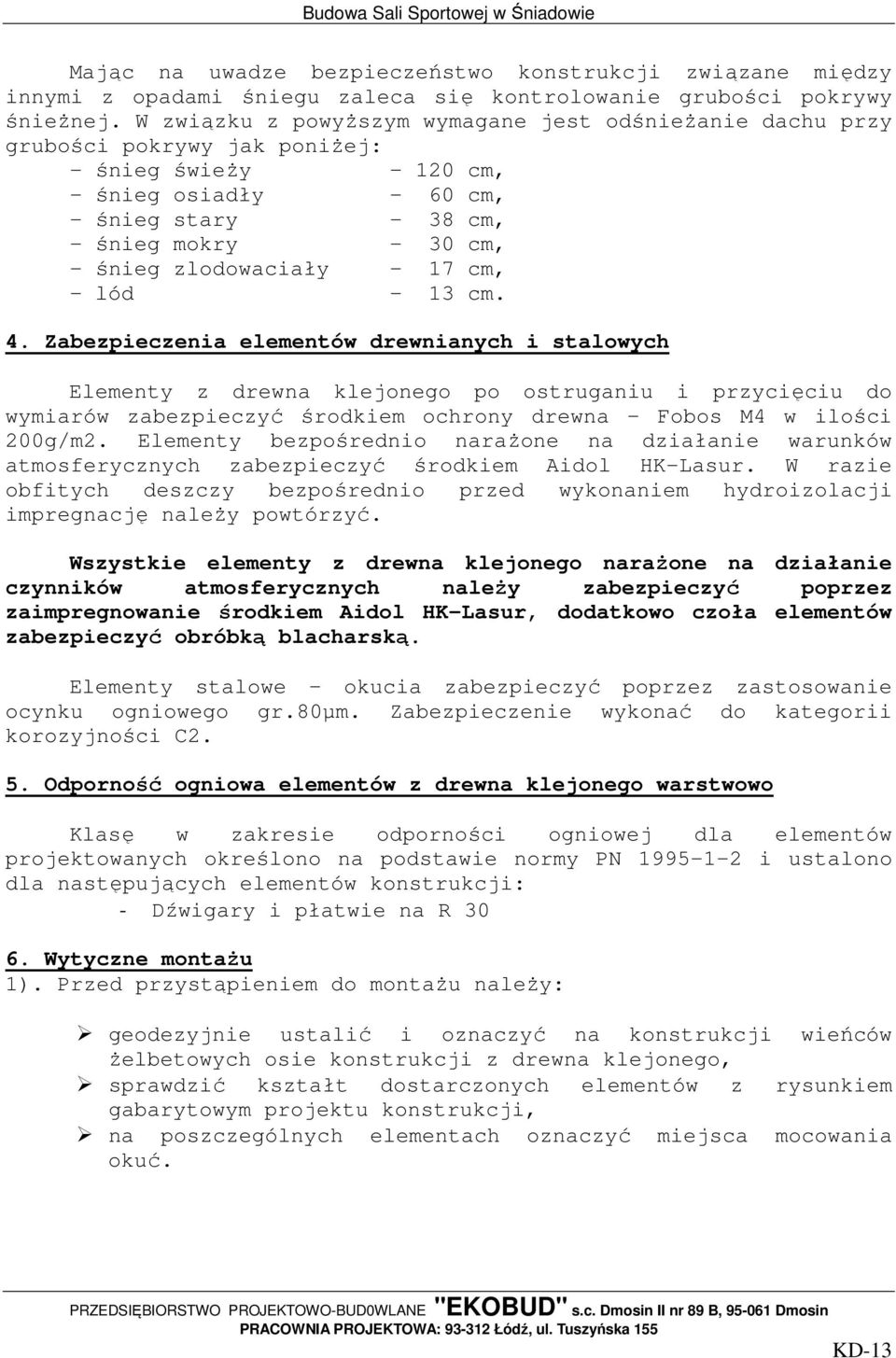

13 Mając na uwadze bezpieczeństwo konstrukcji związane między innymi z opadami śniegu zaleca się kontrolowanie grubości pokrywy śnieżnej. W związku z powyższym wymagane jest odśnieżanie dachu przy grubości pokrywy jak poniżej: - śnieg świeży 120 cm, - śnieg osiadły - 60 cm, - śnieg stary - 38 cm, - śnieg mokry - 30 cm, - śnieg zlodowaciały - 17 cm, - lód - 13 cm. 4. Zabezpieczenia elementów drewnianych i stalowych Elementy z drewna klejonego po ostruganiu i przycięciu do wymiarów zabezpieczyć środkiem ochrony drewna Fobos M4 w ilości 200g/m2. Elementy bezpośrednio narażone na działanie warunków atmosferycznych zabezpieczyć środkiem Aidol HK-Lasur. W razie obfitych deszczy bezpośrednio przed wykonaniem hydroizolacji impregnację należy powtórzyć. Wszystkie elementy z drewna klejonego narażone na działanie czynników atmosferycznych należy zabezpieczyć poprzez zaimpregnowanie środkiem Aidol HK-Lasur, dodatkowo czoła elementów zabezpieczyć obróbką blacharską. Elementy stalowe okucia zabezpieczyć poprzez zastosowanie ocynku ogniowego gr.80µm. Zabezpieczenie wykonać do kategorii korozyjności C2. 5. Odporność ogniowa elementów z drewna klejonego warstwowo Klasę w zakresie odporności ogniowej dla elementów projektowanych określono na podstawie normy PN i ustalono dla następujących elementów konstrukcji: - Dźwigary i płatwie na R Wytyczne montażu 1). Przed przystąpieniem do montażu należy: geodezyjnie ustalić i oznaczyć na konstrukcji wieńców żelbetowych osie konstrukcji z drewna klejonego, sprawdzić kształt dostarczonych elementów z rysunkiem gabarytowym projektu konstrukcji, na poszczególnych elementach oznaczyć miejsca mocowania okuć. KD-13

14 2). Dźwigar należy montować przy pomocy dźwigu oraz pasów parcianych o nośności min. 3,0t w odległości min.3,0 m od środka ich ciężkości i zawiesia dwuhakowego z lin stalowych o nośności 6t/szt. 3). Należy przestrzegać warunków składowania drewnianych elementów wg zaleceń Producenta. 4). Przy montażu należy bezwzględnie przestrzegać ogólnych warunków bezpieczeństwa podanych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych oraz przepisów BHP. 7. Metody wymiarowania Wymiarowanie elementów konstrukcji wykonano na podstawie obowiązujących norm: obciążenia wg: PN-82/B-02001, PN-82/B konstrukcje drewniane wg: PN-B konstrukcje stalowe wg: PN-90/B Do obliczeń przyjęto obciążenia śniegiem wg: PN-80/B-02010/Az1 Do obliczeń przyjęto obciążenia wiatrem wg: PN-77/B opracował: mgr inż. Marcin Maćkowiak kwiecień 2011 r. KD-14

15 III. Rysunki konstrukcyjno - budowlane KD-15
