Ogrodzenie działki. Inwestor: Gmina Komarów Osada. ul. Rynek Komarów Osada Adres budowy: Krzywystok działka nr 71.

Transkrypt

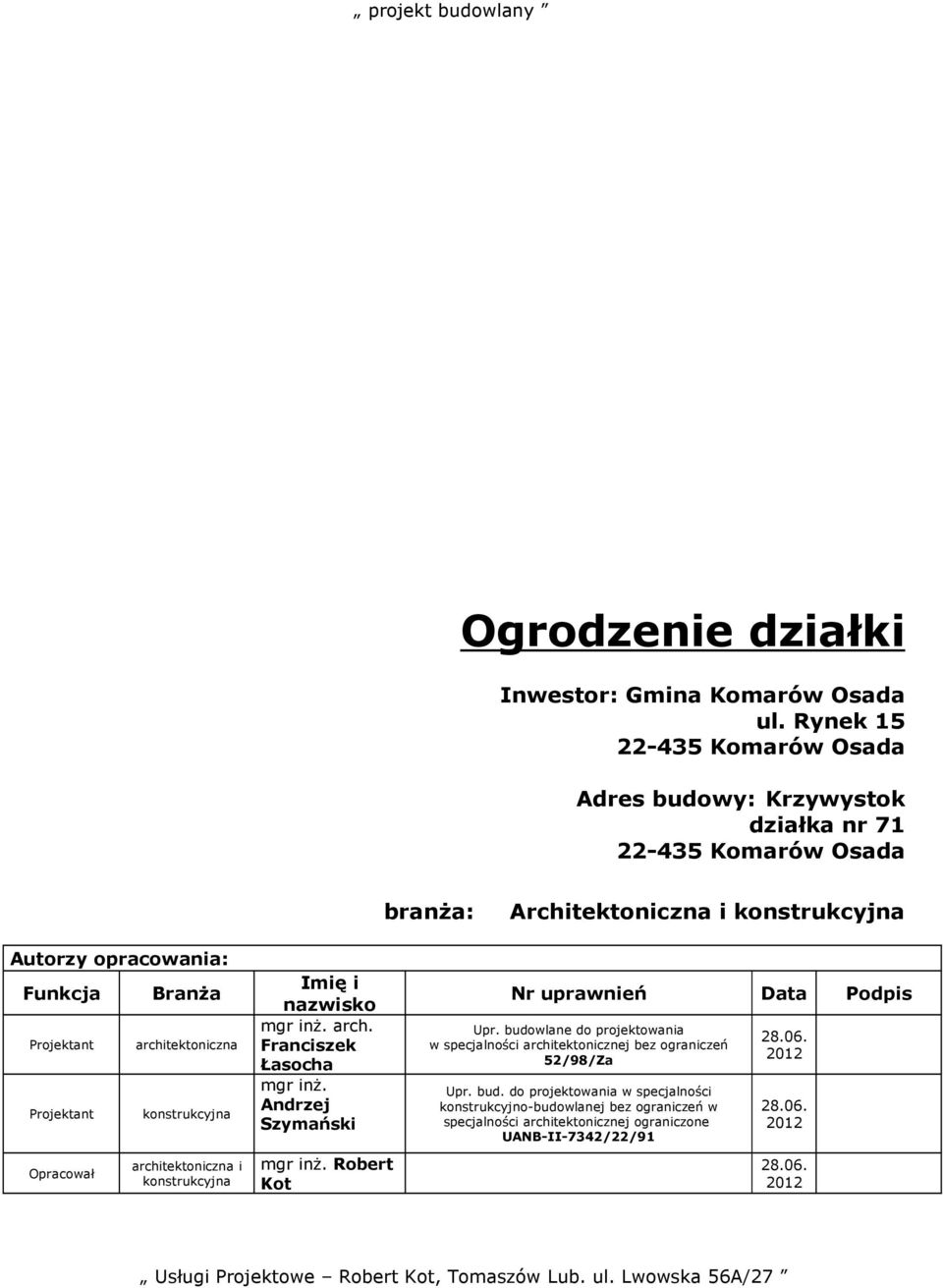

1 Ogrodzenie działki Inwestor: Gmina Komarów Osada ul. Rynek Komarów Osada Adres budowy: Krzywystok działka nr Komarów Osada branŝa: Architektoniczna i konstrukcyjna Autorzy opracowania: Funkcja Projektant Projektant Opracował BranŜa architektoniczna konstrukcyjna architektoniczna i konstrukcyjna Imię i nazwisko mgr inŝ. arch. Franciszek Łasocha mgr inŝ. Andrzej Szymański mgr inŝ. Robert Kot Nr uprawnień Data Podpis Upr. budowlane do projektowania w specjalności architektonicznej bez ograniczeń 52/98/Za Upr. bud. do projektowania w specjalności konstrukcyjno-budowlanej bez ograniczeń w specjalności architektonicznej ograniczone UANB-II-7342/22/

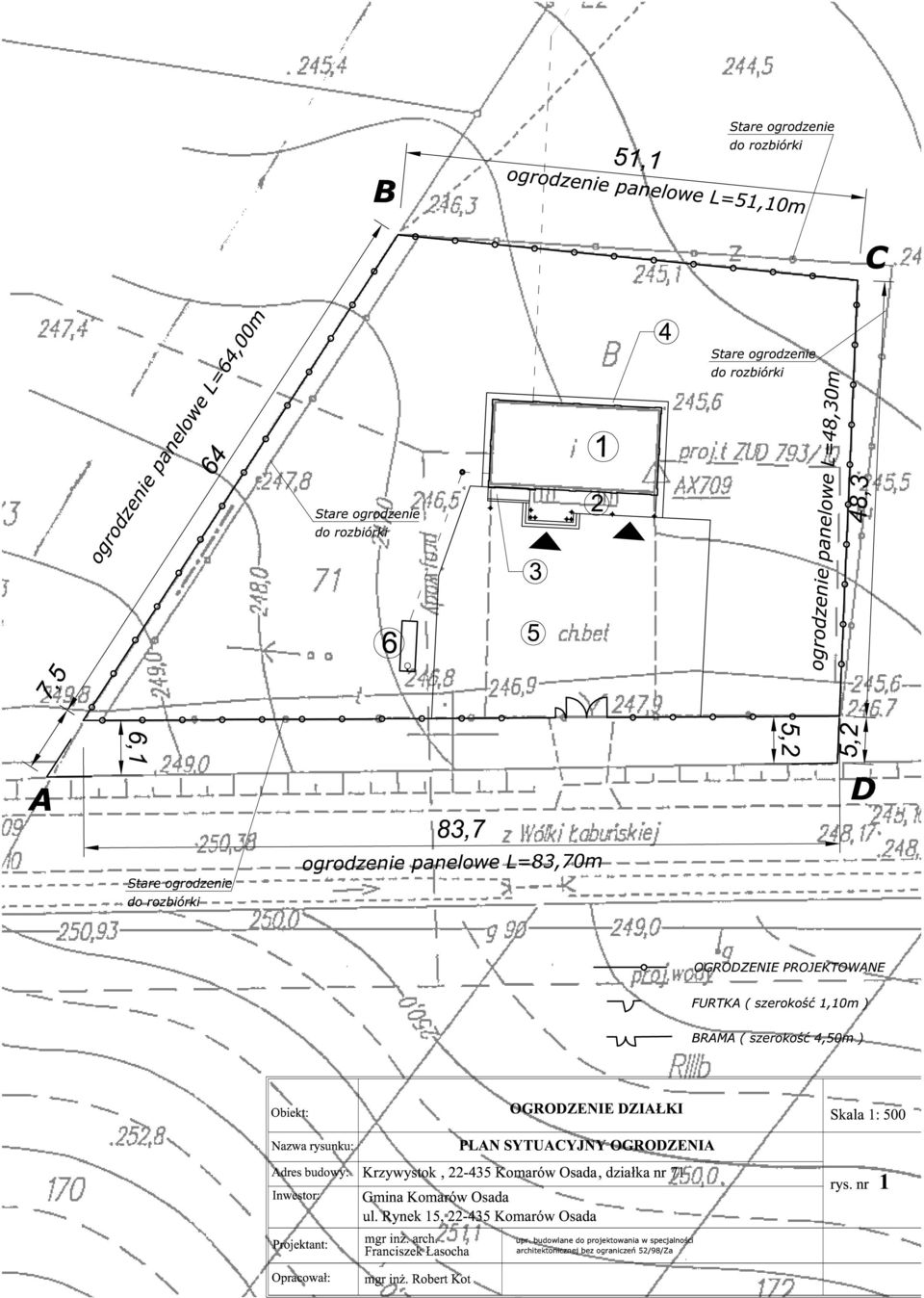

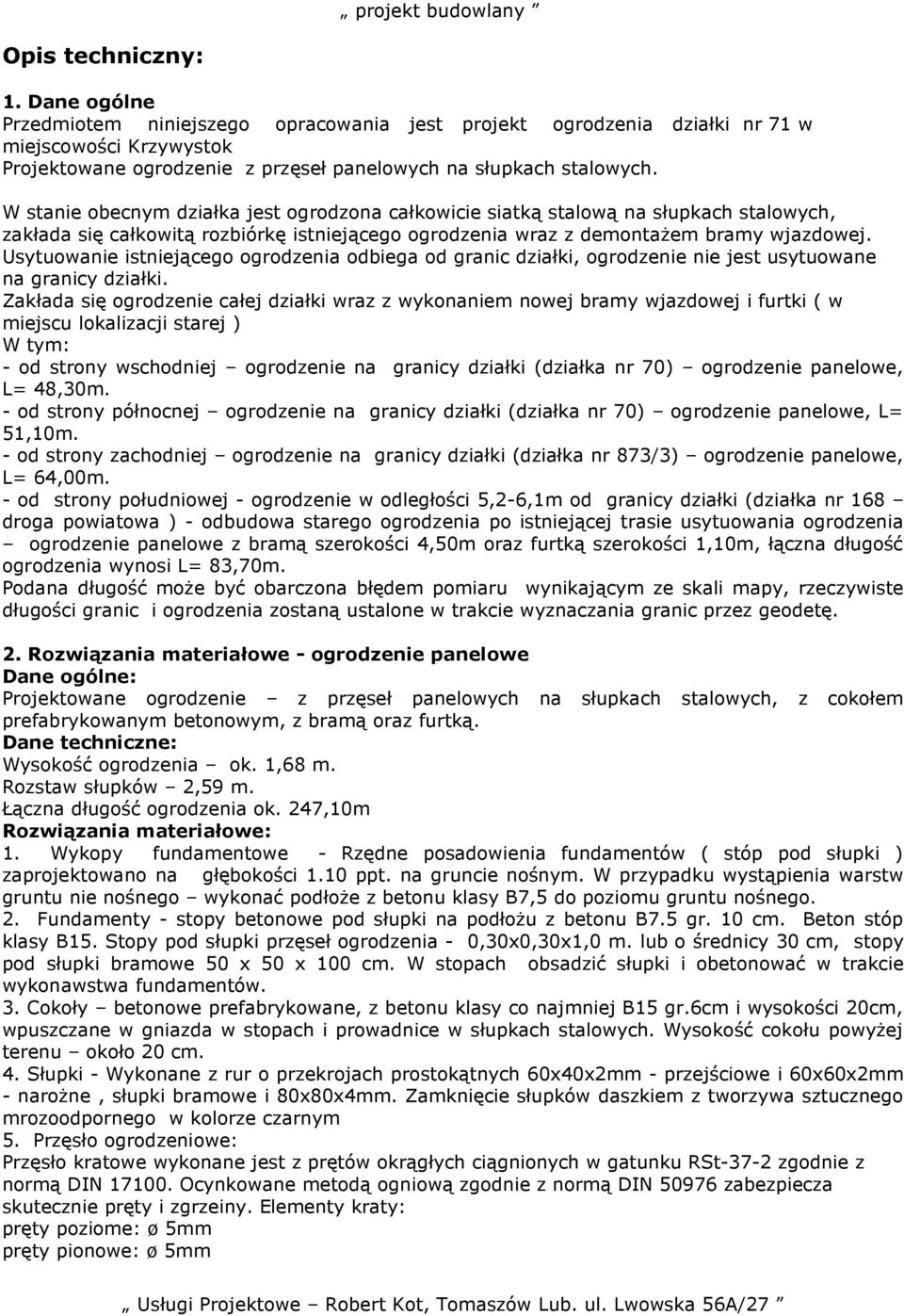

2 Opis techniczny: 1. Dane ogólne Przedmiotem niniejszego opracowania jest projekt ogrodzenia działki nr 71 w miejscowości Krzywystok Projektowane ogrodzenie z przęseł panelowych na słupkach stalowych. W stanie obecnym działka jest ogrodzona całkowicie siatką stalową na słupkach stalowych, zakłada się całkowitą rozbiórkę istniejącego ogrodzenia wraz z demontaŝem bramy wjazdowej. Usytuowanie istniejącego ogrodzenia odbiega od granic działki, ogrodzenie nie jest usytuowane na granicy działki. Zakłada się ogrodzenie całej działki wraz z wykonaniem nowej bramy wjazdowej i furtki ( w miejscu lokalizacji starej ) W tym: - od strony wschodniej ogrodzenie na granicy działki (działka nr 70) ogrodzenie panelowe, L= 48,30m. - od strony północnej ogrodzenie na granicy działki (działka nr 70) ogrodzenie panelowe, L= 51,10m. - od strony zachodniej ogrodzenie na granicy działki (działka nr 873/3) ogrodzenie panelowe, L= 64,00m. - od strony południowej - ogrodzenie w odległości 5,2-6,1m od granicy działki (działka nr 168 droga powiatowa ) - odbudowa starego ogrodzenia po istniejącej trasie usytuowania ogrodzenia ogrodzenie panelowe z bramą szerokości 4,50m oraz furtką szerokości 1,10m, łączna długość ogrodzenia wynosi L= 83,70m. Podana długość moŝe być obarczona błędem pomiaru wynikającym ze skali mapy, rzeczywiste długości granic i ogrodzenia zostaną ustalone w trakcie wyznaczania granic przez geodetę. 2. Rozwiązania materiałowe - ogrodzenie panelowe Dane ogólne: Projektowane ogrodzenie z przęseł panelowych na słupkach stalowych, z cokołem prefabrykowanym betonowym, z bramą oraz furtką. Dane techniczne: Wysokość ogrodzenia ok. 1,68 m. Rozstaw słupków 2,59 m. Łączna długość ogrodzenia ok. 247,10m Rozwiązania materiałowe: 1. Wykopy fundamentowe - Rzędne posadowienia fundamentów ( stóp pod słupki ) zaprojektowano na głębokości 1.10 ppt. na gruncie nośnym. W przypadku wystąpienia warstw gruntu nie nośnego wykonać podłoŝe z betonu klasy B7,5 do poziomu gruntu nośnego. 2. Fundamenty - stopy betonowe pod słupki na podłoŝu z betonu B7.5 gr. 10 cm. Beton stóp klasy B15. Stopy pod słupki przęseł ogrodzenia - 0,30x0,30x1,0 m. lub o średnicy 30 cm, stopy pod słupki bramowe 50 x 50 x 100 cm. W stopach obsadzić słupki i obetonować w trakcie wykonawstwa fundamentów. 3. Cokoły betonowe prefabrykowane, z betonu klasy co najmniej B15 gr.6cm i wysokości 20cm, wpuszczane w gniazda w stopach i prowadnice w słupkach stalowych. Wysokość cokołu powyŝej terenu około 20 cm. 4. Słupki - Wykonane z rur o przekrojach prostokątnych 60x40x2mm - przejściowe i 60x60x2mm - naroŝne, słupki bramowe i 80x80x4mm. Zamknięcie słupków daszkiem z tworzywa sztucznego mrozoodpornego w kolorze czarnym 5. Przęsło ogrodzeniowe: Przęsło kratowe wykonane jest z prętów okrągłych ciągnionych w gatunku RSt-37-2 zgodnie z normą DIN Ocynkowane metodą ogniową zgodnie z normą DIN zabezpiecza skutecznie pręty i zgrzeiny. Elementy kraty: pręty poziome: ø 5mm pręty pionowe: ø 5mm

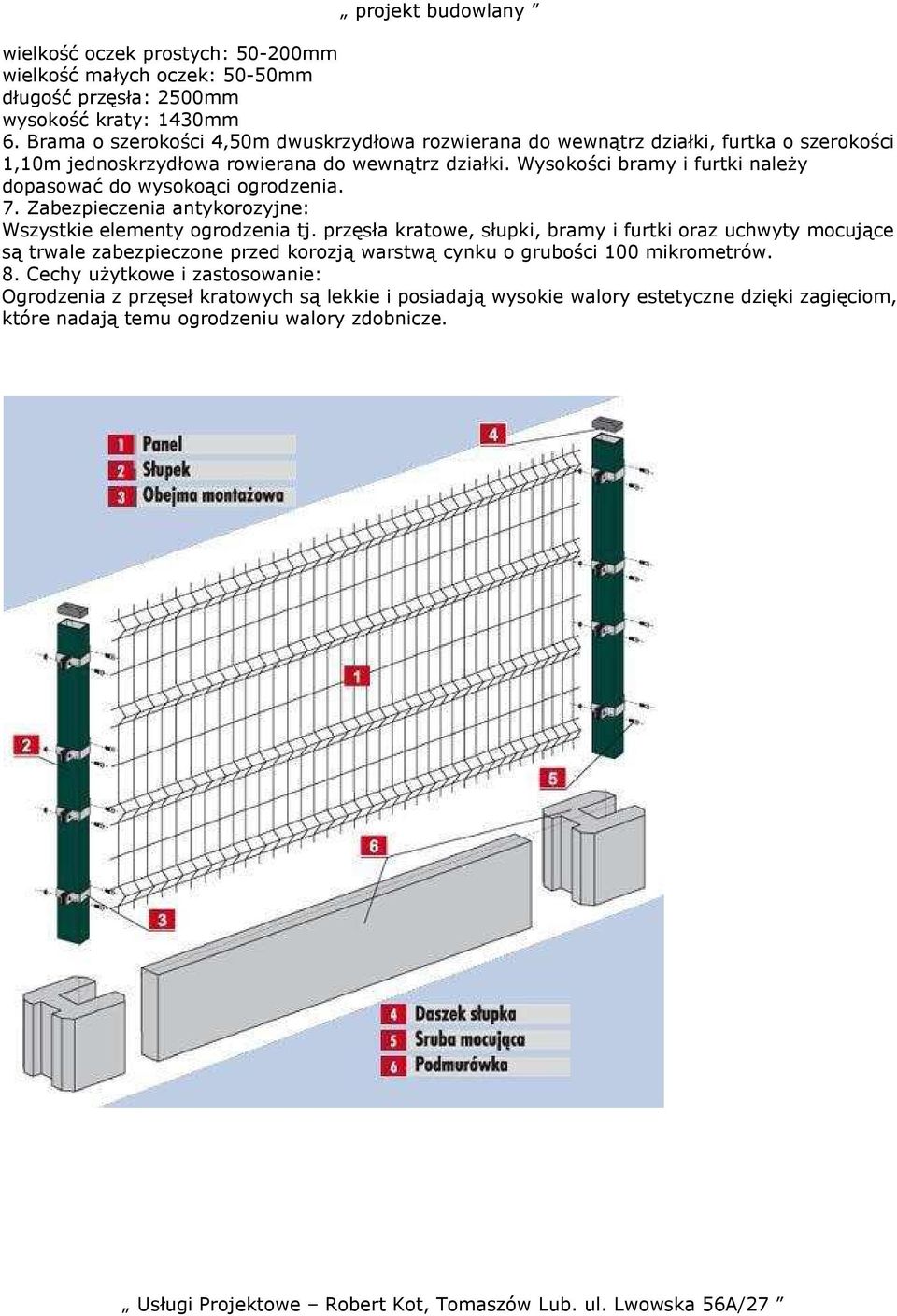

3 wielkość oczek prostych: mm wielkość małych oczek: 50-50mm długość przęsła: 2500mm wysokość kraty: 1430mm 6. Brama o szerokości 4,50m dwuskrzydłowa rozwierana do wewnątrz działki, furtka o szerokości 1,10m jednoskrzydłowa rowierana do wewnątrz działki. Wysokości bramy i furtki naleŝy dopasować do wysokoąci ogrodzenia. 7. Zabezpieczenia antykorozyjne: Wszystkie elementy ogrodzenia tj. przęsła kratowe, słupki, bramy i furtki oraz uchwyty mocujące są trwale zabezpieczone przed korozją warstwą cynku o grubości 100 mikrometrów. 8. Cechy uŝytkowe i zastosowanie: Ogrodzenia z przęseł kratowych są lekkie i posiadają wysokie walory estetyczne dzięki zagięciom, które nadają temu ogrodzeniu walory zdobnicze.

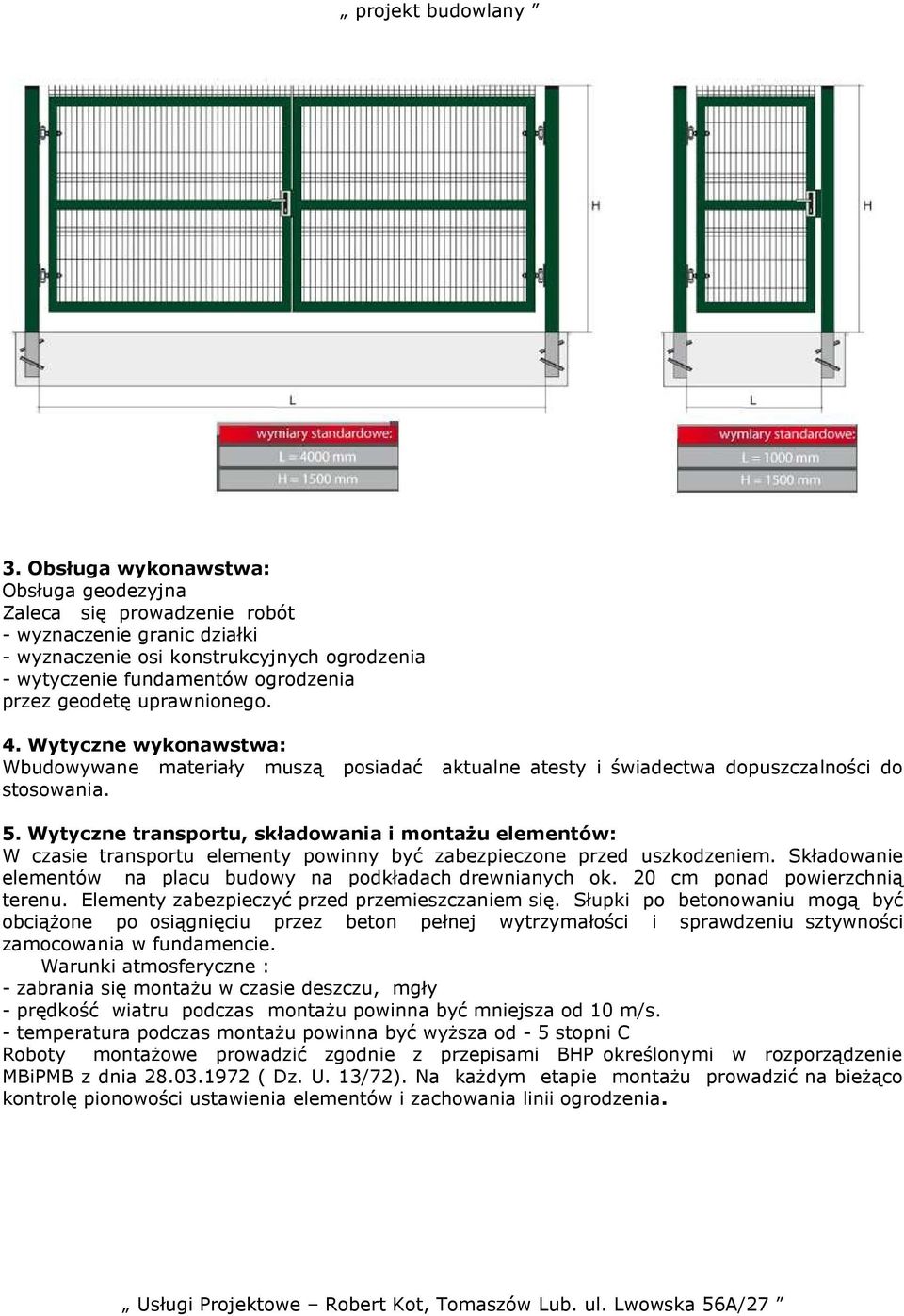

4 3. Obsługa wykonawstwa: Obsługa geodezyjna Zaleca się prowadzenie robót - wyznaczenie granic działki - wyznaczenie osi konstrukcyjnych ogrodzenia - wytyczenie fundamentów ogrodzenia przez geodetę uprawnionego. 4. Wytyczne wykonawstwa: Wbudowywane materiały muszą posiadać aktualne atesty i świadectwa dopuszczalności do stosowania. 5. Wytyczne transportu, składowania i montaŝu elementów: W czasie transportu elementy powinny być zabezpieczone przed uszkodzeniem. Składowanie elementów na placu budowy na podkładach drewnianych ok. 20 cm ponad powierzchnią terenu. Elementy zabezpieczyć przed przemieszczaniem się. Słupki po betonowaniu mogą być obciąŝone po osiągnięciu przez beton pełnej wytrzymałości i sprawdzeniu sztywności zamocowania w fundamencie. Warunki atmosferyczne : - zabrania się montaŝu w czasie deszczu, mgły - prędkość wiatru podczas montaŝu powinna być mniejsza od 10 m/s. - temperatura podczas montaŝu powinna być wyŝsza od - 5 stopni C Roboty montaŝowe prowadzić zgodnie z przepisami BHP określonymi w rozporządzenie MBiPMB z dnia ( Dz. U. 13/72). Na kaŝdym etapie montaŝu prowadzić na bieŝąco kontrolę pionowości ustawienia elementów i zachowania linii ogrodzenia.

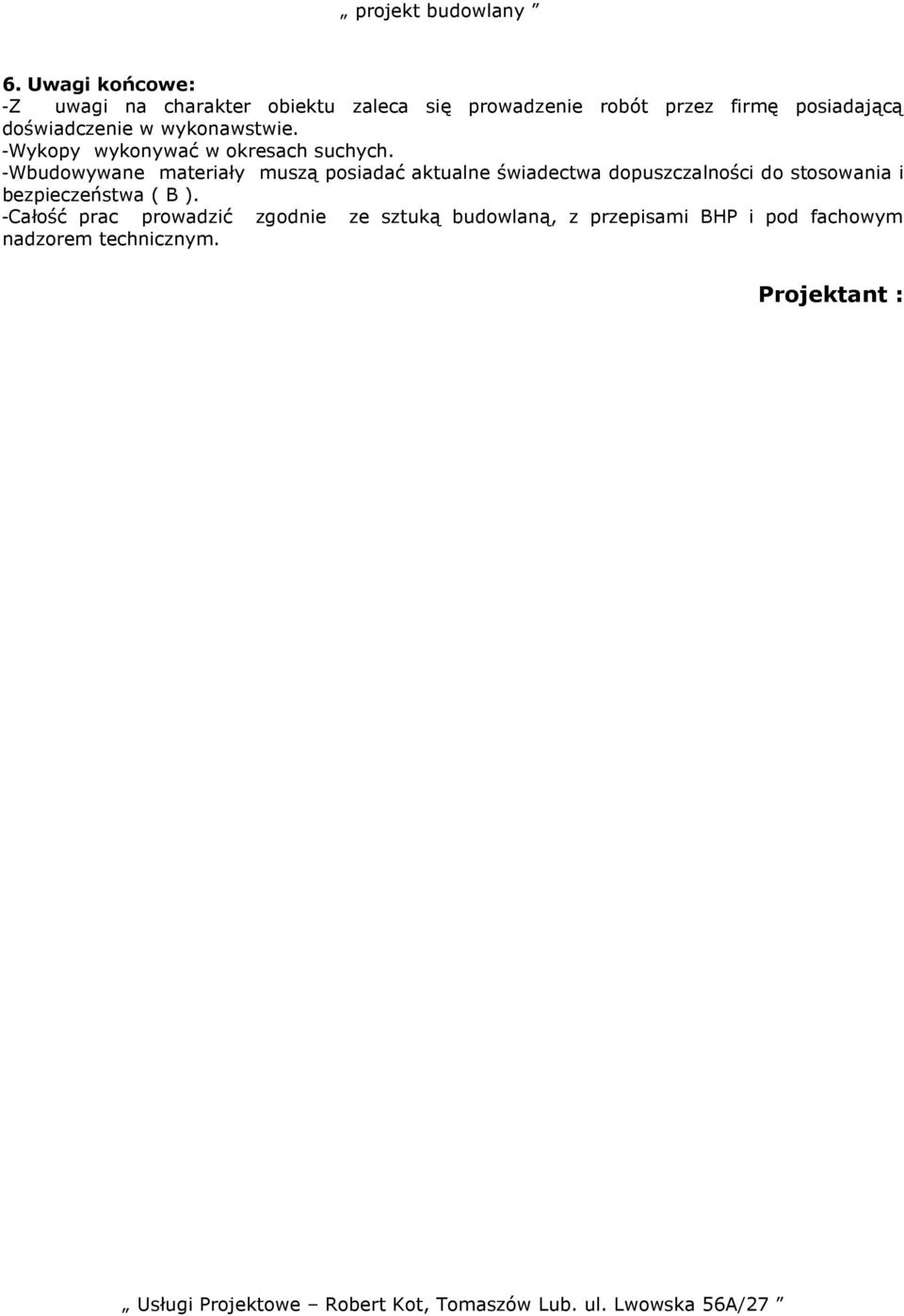

5 6. Uwagi końcowe: -Z uwagi na charakter obiektu zaleca się prowadzenie robót przez firmę posiadającą doświadczenie w wykonawstwie. -Wykopy wykonywać w okresach suchych. -Wbudowywane materiały muszą posiadać aktualne świadectwa dopuszczalności do stosowania i bezpieczeństwa ( B ). -Całość prac prowadzić zgodnie ze sztuką budowlaną, z przepisami BHP i pod fachowym nadzorem technicznym. Projektant :

6

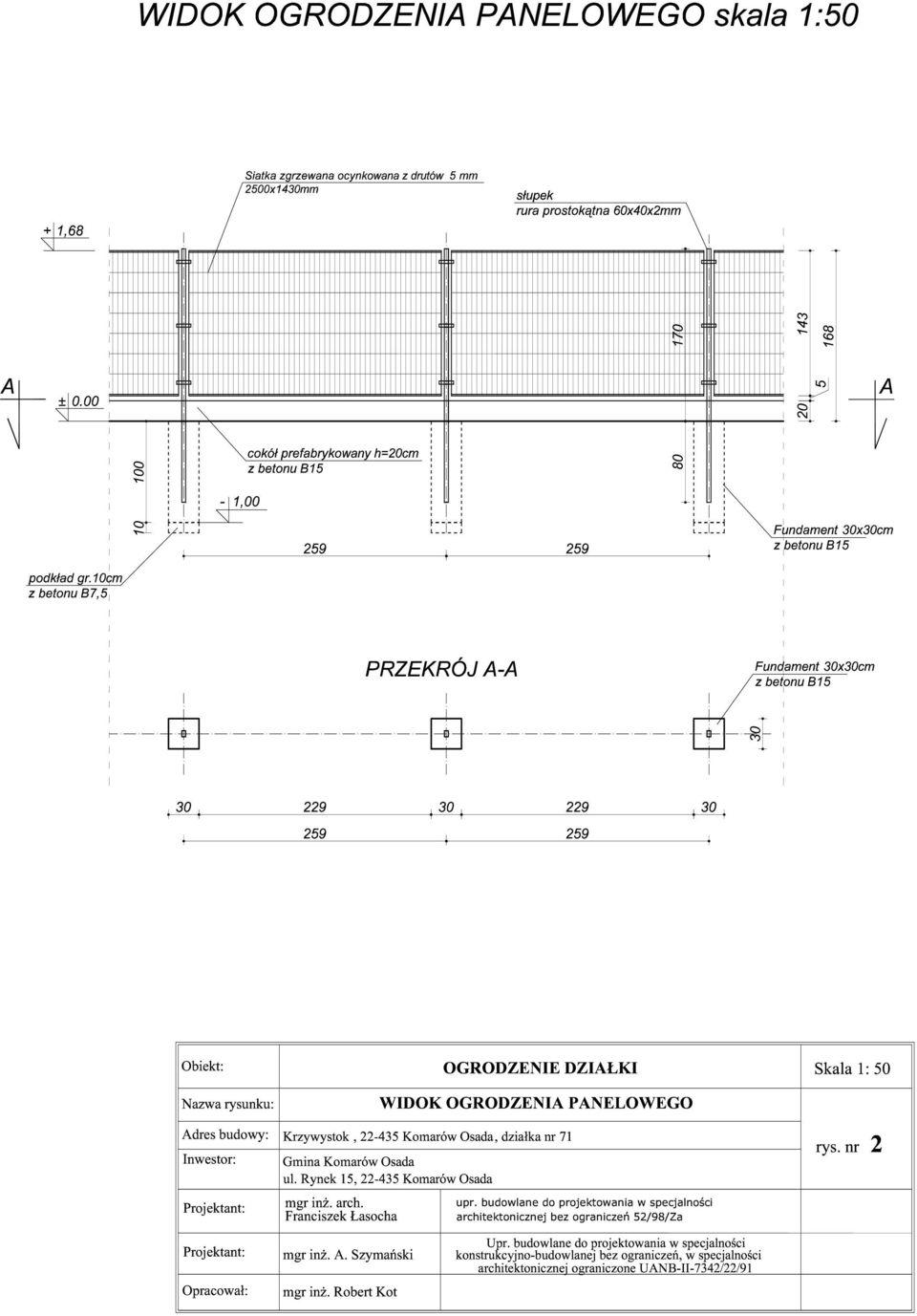

7
