1 Jednostka projektowania: Team s.c Busko-Zdrój, ul. Wojska Polskiego 18a tel./fax , 1 Egzemplarz Symbol projektu: Symbol opracowania: PW/K/01 Faza opracowania: Projekt Wykonawczy Tom: Zeszyt: 2.22 Nazwa obiektu budowlanego: Numery ewidencyjne działek: Dz. nr. ewid. 8/2, obręb , dzielnica Praga Północ, Warszawa Nazwa i adres Inwestora: Urząd Kontroli Skarbowej, Ul. Cybernetyki 19B, Warszawa Nazwa opracowania: Projekt Konstrukcyjny Projekt Wykonawczy Zespół projektowy: Branża Imię i nazwisko Numer uprawnień Data Podpis Konstrukcja Projektował inż. Andrzej Grudzień KL-230/ Sprawdził mgr inż. Małgorzata Grudzień KL-106/

2 PROJEKT WYKONAWCZY OBIEKT 3, 4 ZAWARTOŚĆ OPRACOWANIA: I. DOKUMENTY FORMALNE I PRAWNE II. OPIS TECHNICZNY III. WYKAZY STALI IV. RYSUNKI: OBIEKT FUNDAMNET POD AGREGAT skala 1:50 OBIEKT PYLON skala 1:25 2

3 PROJEKT WYKONAWCZY OBIEKT 3, 4 II. OPIS TECHNICZNY 1. Temat opracowania Tematem niniejszego projektu budowlanego są: elementy małej architektury, zlokalizowane na działce Dz. nr. ewid. 8/2, obręb , dzielnica Praga Północ, Warszawa. 2. Zakres opracowania Zakres opracowania obejmuje projekt wykonawczy, branży konstrukcji, śmietnika i pylonu, zlokalizowanego w Warszawie. 3. Podstawa opracowania - umowa z inwestorem - projekt architektury, - obowiązujące normy, przepisy prawne i literatura techniczna, - dokumentacja geotechniczna 4. Opis ogólny Obiekt 3 Fundament pod agregat prądotwórczy Projektowany obiekt jest płytą żelbetową monolityczną wylewaną z betonu C30/37 XC2, XF3 o rzucie w kształcie prostokąta, grubości 30 cm. Wymiary zewnętrzne płyty (konstrukcyjne): - długość: 6,22 m, - szerokość: 2,30 m, Szczegółowy opis projektowanego obiektu zamieszczony jest w projekcie architektonicznym. Obiekt 4 Pylon: Projektowany obiekt, to żelbetowy fundament wraz z konstrukcją stalową, pod pylon informacyjny. 5. Warunki gruntowo - wodne. Warunki gruntowo-wodne są wykazane w opracowaniu Dokumentacja geotechniczna podłoża gruntowego obiektu w Warszawie przy ulicy Jagiellońskiej 55, wykonanej przez: Adam Papliński, mgr Ewa Paplińska, w lipcu 2010 r. Jako miarodajne dane geotechniczne do projektowania przyjęto badania wykonane na podstawie przekroju geologicznego w otworach 4,5, położonych najbliżej projektowanego obiektu. Podłoże gruntowe badanego terenu, zbudowane jest z gruntów mineralnych rodzimych, umożliwiających bezpośrednie posadowienie fundamentów. Do głębokości rozpoznania, pod warstwą nasypów 0,7-0,9m występują utwory sypkie - piaski średnie i grube, występujące do głębokości 10,0-7,50m. Utwory sypkie są średnio-zagęszczone, wilgotne i mokre. Zwierciadło wody podziemnej, wg przekrojów geotechnicznych (5), występuje w piaskach średnich na głębokości -3,60 poniżej terenu istniejącego. Zwierciadło wody ulega wahaniom w zależności od poziomu wody w rzece Wiśle. Obiekt posadowiony będzie powyżej nawierconego poziomu wody gruntowej. Zero projektowanego budynku wynosi ±0.00m=6.10m n.p. Wisły. 3

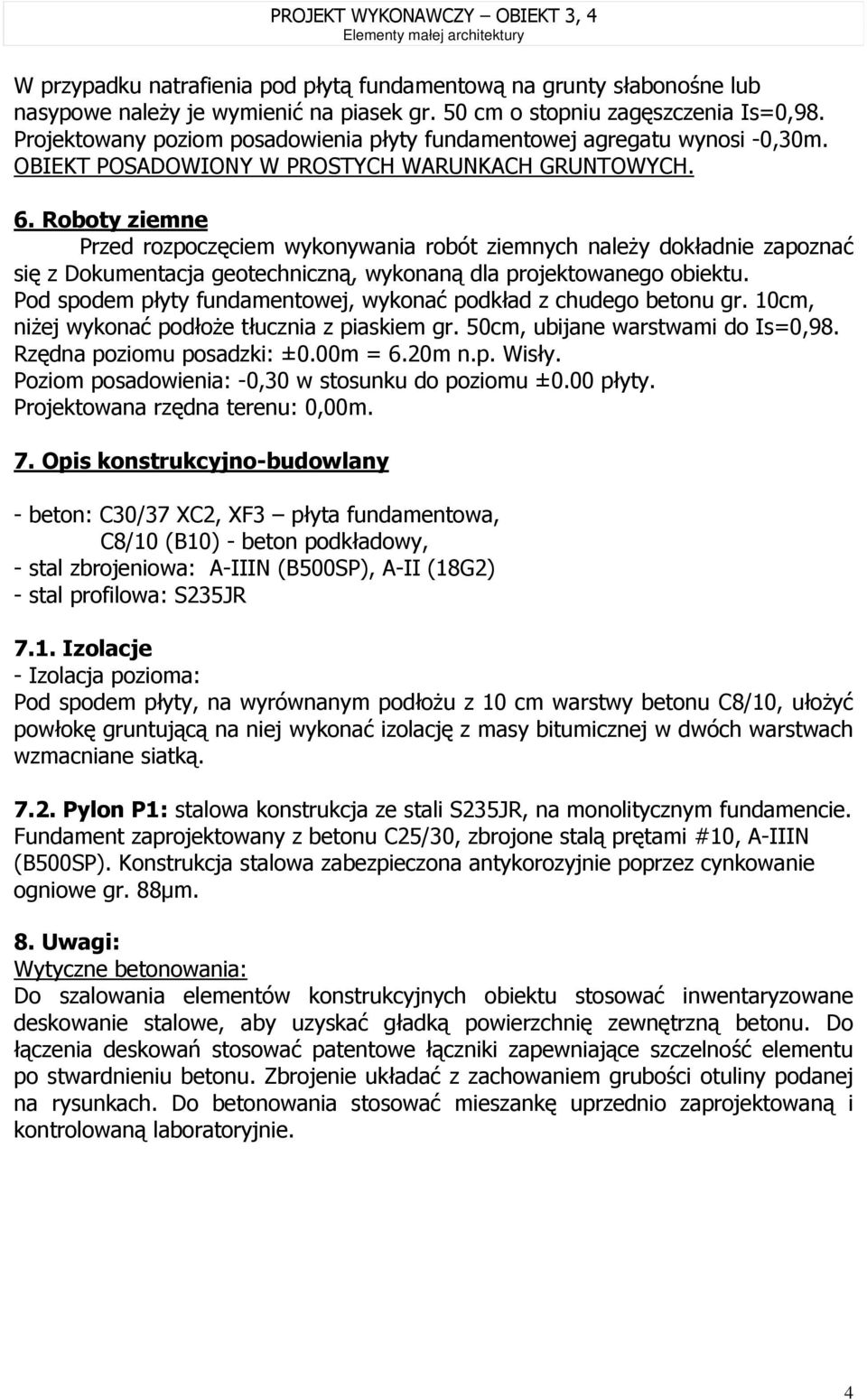

4 PROJEKT WYKONAWCZY OBIEKT 3, 4 W przypadku natrafienia pod płytą fundamentową na grunty słabonośne lub nasypowe należy je wymienić na piasek gr. 50 cm o stopniu zagęszczenia Is=0,98. Projektowany poziom posadowienia płyty fundamentowej agregatu wynosi -0,30m. OBIEKT POSADOWIONY W PROSTYCH WARUNKACH GRUNTOWYCH. 6. Roboty ziemne Przed rozpoczęciem wykonywania robót ziemnych należy dokładnie zapoznać się z Dokumentacja geotechniczną, wykonaną dla projektowanego obiektu. Pod spodem płyty fundamentowej, wykonać podkład z chudego betonu gr. 10cm, niżej wykonać podłoże tłucznia z piaskiem gr. 50cm, ubijane warstwami do Is=0,98. Rzędna poziomu posadzki: ±0.00m = 6.20m n.p. Wisły. Poziom posadowienia: -0,30 w stosunku do poziomu ±0.00 płyty. Projektowana rzędna terenu: 0,00m. 7. Opis konstrukcyjno-budowlany - beton: C30/37 XC2, XF3 płyta fundamentowa, C8/10 (B10) - beton podkładowy, - stal zbrojeniowa: A-IIIN (B500SP), A-II (18G2) - stal profilowa: S235JR 7.1. Izolacje - Izolacja pozioma: Pod spodem płyty, na wyrównanym podłożu z 10 cm warstwy betonu C8/10, ułożyć powłokę gruntującą na niej wykonać izolację z masy bitumicznej w dwóch warstwach wzmacniane siatką Pylon P1: stalowa konstrukcja ze stali S235JR, na monolitycznym fundamencie. Fundament zaprojektowany z betonu C25/30, zbrojone stalą prętami #10, A-IIIN (B500SP). Konstrukcja stalowa zabezpieczona antykorozyjnie poprzez cynkowanie ogniowe gr. 88µm. 8. Uwagi: Wytyczne betonowania: Do szalowania elementów konstrukcyjnych obiektu stosować inwentaryzowane deskowanie stalowe, aby uzyskać gładką powierzchnię zewnętrzną betonu. Do łączenia deskowań stosować patentowe łączniki zapewniające szczelność elementu po stwardnieniu betonu. Zbrojenie układać z zachowaniem grubości otuliny podanej na rysunkach. Do betonowania stosować mieszankę uprzednio zaprojektowaną i kontrolowaną laboratoryjnie. 4

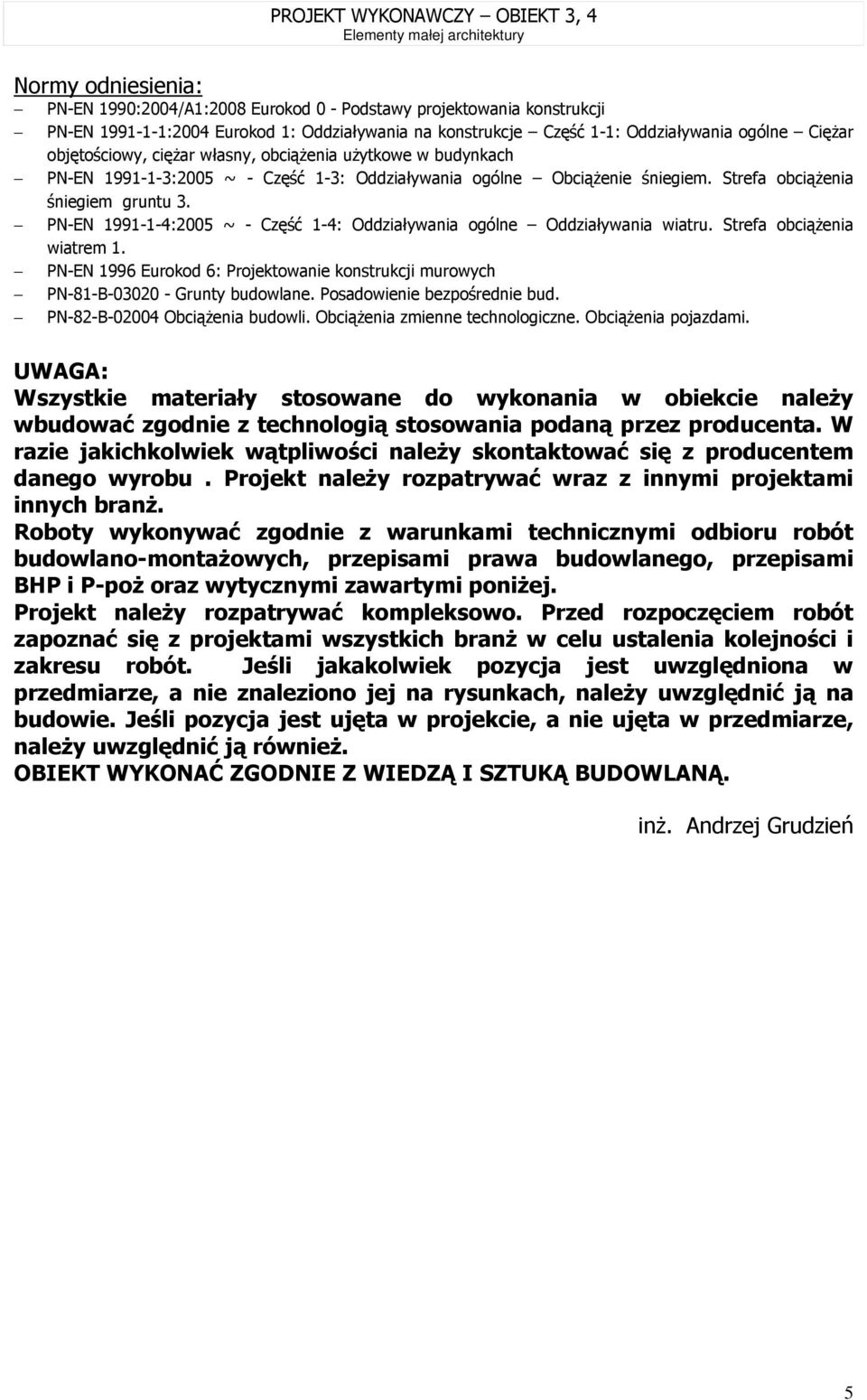

5 Normy odniesienia: PROJEKT WYKONAWCZY OBIEKT 3, 4 PN-EN 1990:2004/A1:2008 Eurokod 0 - Podstawy projektowania konstrukcji PN-EN :2004 Eurokod 1: Oddziaływania na konstrukcje Część 1-1: Oddziaływania ogólne Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN :2005 ~ - Część 1-3: Oddziaływania ogólne Obciążenie śniegiem. Strefa obciążenia śniegiem gruntu 3. PN-EN :2005 ~ - Część 1-4: Oddziaływania ogólne Oddziaływania wiatru. Strefa obciążenia wiatrem 1. PN-EN 1996 Eurokod 6: Projektowanie konstrukcji murowych PN-81-B Grunty budowlane. Posadowienie bezpośrednie bud. PN-82-B Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia pojazdami. UWAGA: Wszystkie materiały stosowane do wykonania w obiekcie należy wbudować zgodnie z technologią stosowania podaną przez producenta. W razie jakichkolwiek wątpliwości należy skontaktować się z producentem danego wyrobu. Projekt należy rozpatrywać wraz z innymi projektami innych branż. Roboty wykonywać zgodnie z warunkami technicznymi odbioru robót budowlano-montażowych, przepisami prawa budowlanego, przepisami BHP i P-poż oraz wytycznymi zawartymi poniżej. Projekt należy rozpatrywać kompleksowo. Przed rozpoczęciem robót zapoznać się z projektami wszystkich branż w celu ustalenia kolejności i zakresu robót. Jeśli jakakolwiek pozycja jest uwzględniona w przedmiarze, a nie znaleziono jej na rysunkach, należy uwzględnić ją na budowie. Jeśli pozycja jest ujęta w projekcie, a nie ujęta w przedmiarze, należy uwzględnić ją również. OBIEKT WYKONAĆ ZGODNIE Z WIEDZĄ I SZTUKĄ BUDOWLANĄ. inż. Andrzej Grudzień 5

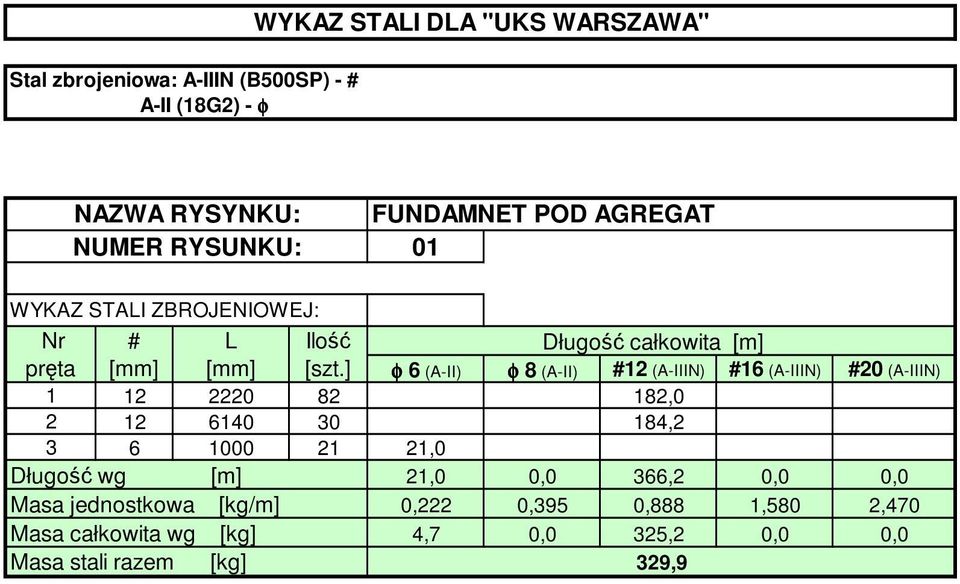

6 Stal zbrojeniowa: A-IIIN (B500SP) - # A-II (18G2) - φ WYKAZ STALI DLA "UKS WARSZAWA" NAZWA RYSYNKU: NUMER RYSUNKU: FUNDAMNET POD AGREGAT 01 WYKAZ STALI ZBROJENIOWEJ: Nr # L Ilość Długość całkowita [m] pręta [mm] [mm] [szt.] φ 6 (A-II) φ 8 (A-II) #12 (A-IIIN) #16 (A-IIIN) #20 (A-IIIN) , , ,0 Długość wg [m] 21,0 0,0 366,2 0,0 0,0 Masa jednostkowa [kg/m] 0,222 0,395 0,888 1,580 2,470 Masa całkowita wg [kg] 4,7 0,0 325,2 0,0 0,0 Masa stali razem [kg] 329,9

7 NAZWA RYSYNKU: NUMER RYSUNKU: OBIEKT 4 pylon P I 1 KANAŁY KABLOWE STAL PROFILOWA 235JR Nr Profil Długość Masa jedn. Masa 1szt. Sztuk Masa razem [mm] [kg/m] [kg] [kg] 1 RK 50x50x ,56 12, , bl. 150x ,07 1,06 4 4, bl. 50x6 50 2,36 0,12 4 0,47 2 RK 50x50x ,56 3, ,11 3 RK 50x50x ,56 5, ,42 4 pręt φ ,89 0,89 4 3,57 5 pręt φ ,62 0,57 7 3,97 6 pręt φ ,62 0,30 5 1,48 - Kotwy HSC M Suma 116,81
