OBIEKTY ARCHITEKTONICZNE (fontanna i komora technologiczna)
|
|
- Liliana Przybylska
- 8 lat temu
- Przeglądów:
Transkrypt

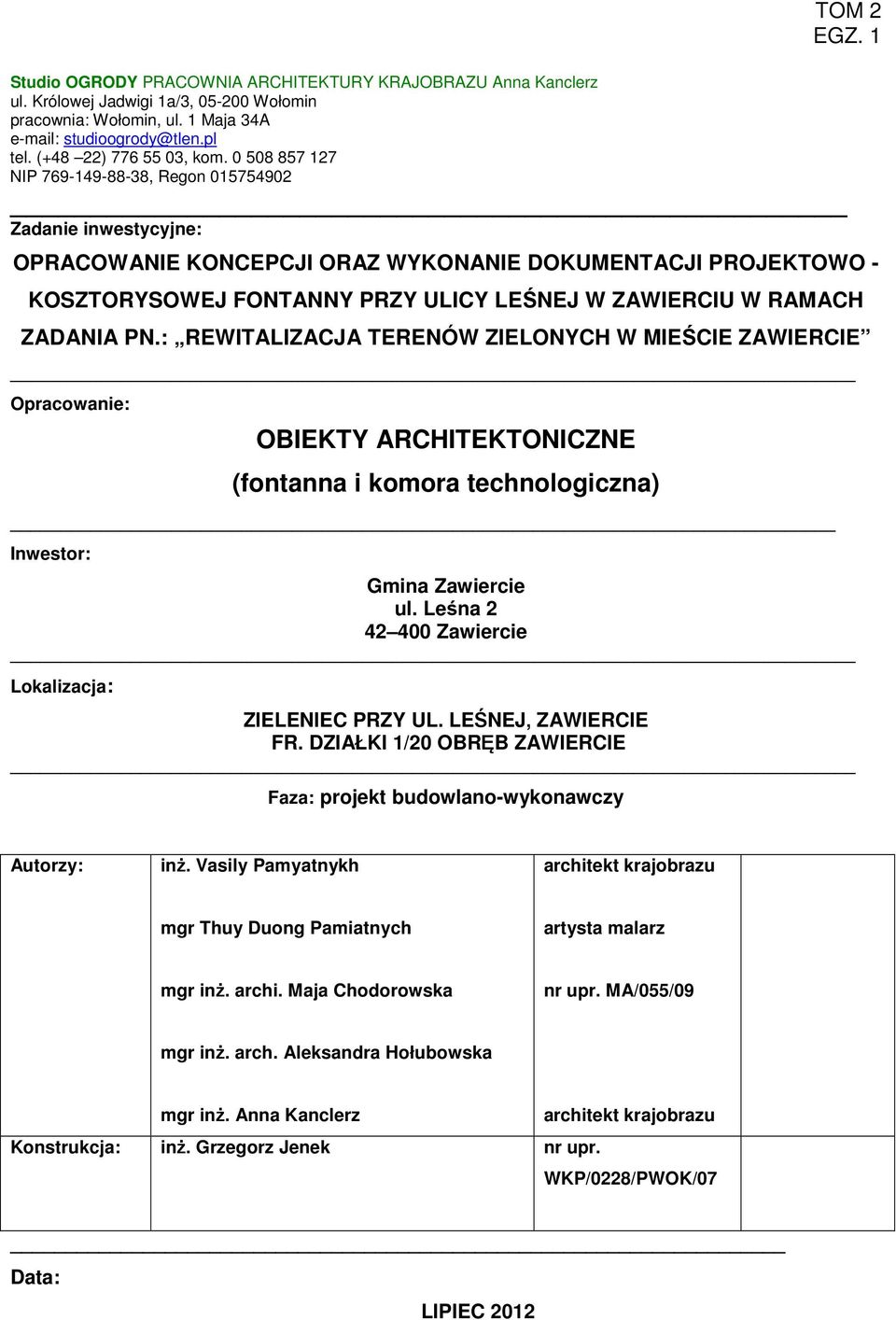

1 Studio OGRODY PRACOWNIA ARCHITEKTURY KRAJOBRAZU Anna Kanclerz ul. Królowej Jadwigi 1a/3, Wołomin pracownia: Wołomin, ul. 1 Maja 34A studioogrody@tlen.pl tel. (+48 22) , kom NIP , Regon Zadanie inwestycyjne: TOM 2 EGZ. 1 OPRACOWANIE KONCEPCJI ORAZ WYKONANIE DOKUMENTACJI PROJEKTOWO - KOSZTORYSOWEJ FONTANNY PRZY ULICY LEŚNEJ W ZAWIERCIU W RAMACH ZADANIA Opracowanie: OBIEKTY ARCHITEKTONICZNE Inwestor: Gmina Zawiercie ul. Leśna Zawiercie Lokalizacja: ZIELENIEC PRZY UL. LEŚNEJ, ZAWIERCIE FR. DZIAŁKI 1/20 OBRĘB ZAWIERCIE Faza: projekt budowlano-wykonawczy Autorzy: inż. Vasily Pamyatnykh architekt krajobrazu mgr Thuy Duong Pamiatnych artysta malarz mgr inż. archi. Maja Chodorowska nr upr. MA/055/09 mgr inż. arch. Aleksandra Hołubowska mgr inż. Anna Kanclerz architekt krajobrazu Konstrukcja: inż. Grzegorz Jenek nr upr. WKP/0228/PWOK/07 Data: LIPIEC 2012

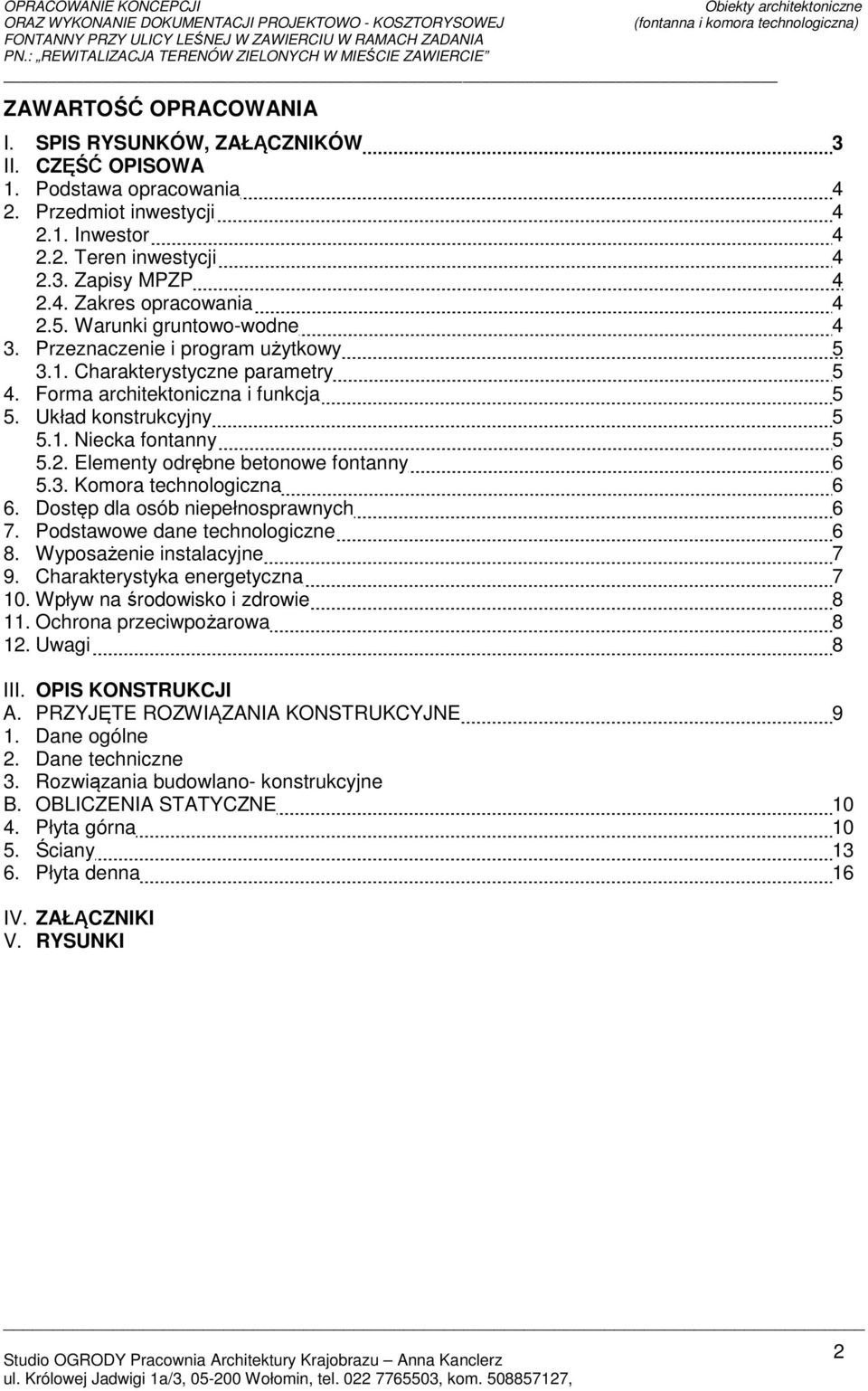

2 ZAWARTOŚĆ OPRACOWANIA I. SPIS RYSUNKÓW, ZAŁĄCZNIKÓW 3 II. CZĘŚĆ OPISOWA 1. Podstawa opracowania 4 2. Przedmiot inwestycji Inwestor Teren inwestycji Zapisy MPZP Zakres opracowania Warunki gruntowo-wodne 4 3. Przeznaczenie i program użytkowy Charakterystyczne parametry 5 4. Forma architektoniczna i funkcja 5 5. Układ konstrukcyjny Niecka fontanny Elementy odrębne betonowe fontanny Komora technologiczna 6 6. Dostęp dla osób niepełnosprawnych 6 7. Podstawowe dane technologiczne 6 8. Wyposażenie instalacyjne 7 9. Charakterystyka energetyczna Wpływ na środowisko i zdrowie Ochrona przeciwpożarowa Uwagi 8 III. OPIS KONSTRUKCJI A. PRZYJĘTE ROZWIĄZANIA KONSTRUKCYJNE 9 1. Dane ogólne 2. Dane techniczne 3. Rozwiązania budowlano- konstrukcyjne B. OBLICZENIA STATYCZNE Płyta górna Ściany Płyta denna 16 IV. ZAŁĄCZNIKI V. RYSUNKI ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom , 2

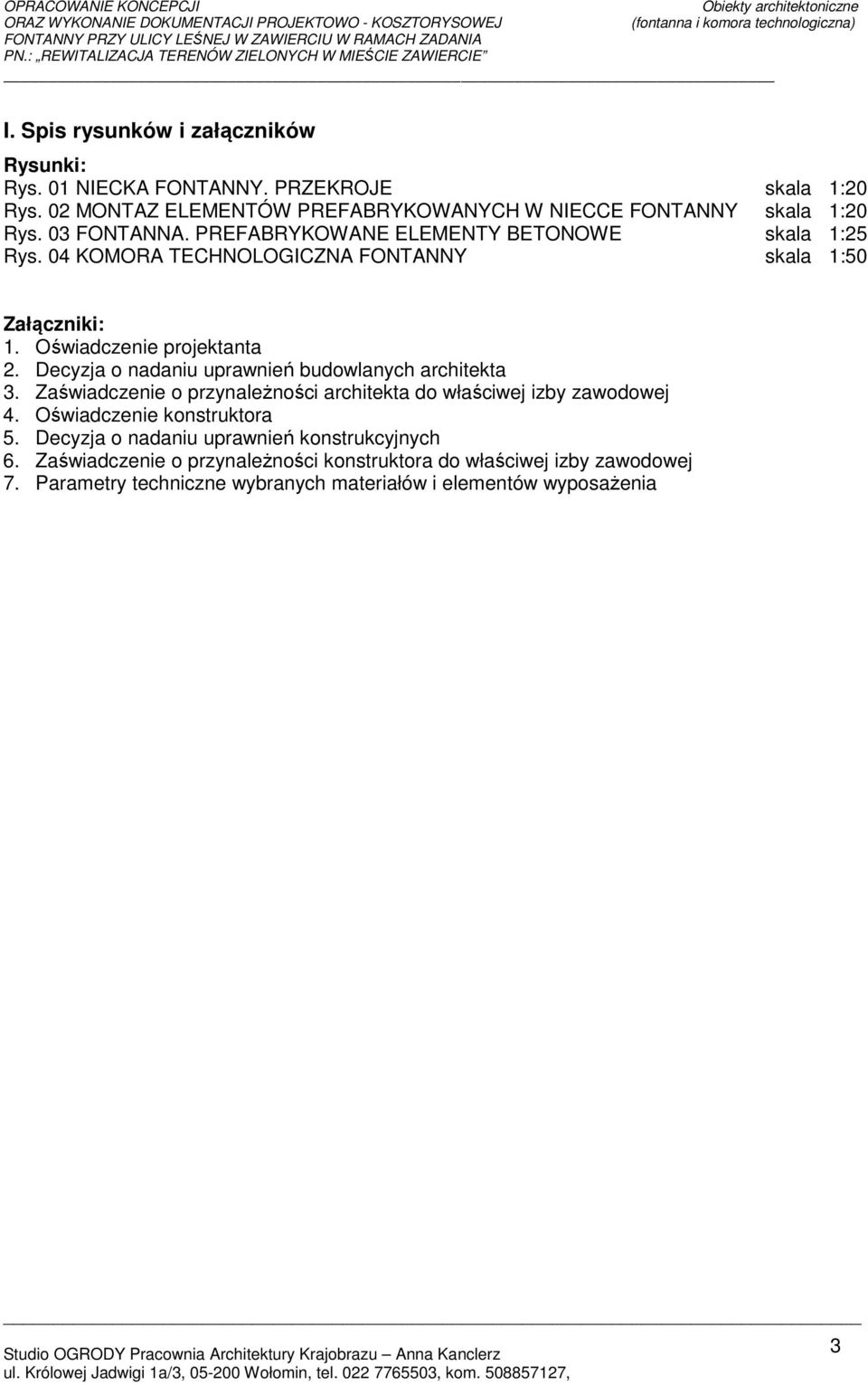

3 I. Spis rysunków i załączników Rysunki: Rys. 01 NIECKA FONTANNY. PRZEKROJE skala 1:20 Rys. 02 MONTAZ ELEMENTÓW PREFABRYKOWANYCH W NIECCE FONTANNY skala 1:20 Rys. 03 FONTANNA. PREFABRYKOWANE ELEMENTY BETONOWE skala 1:25 Rys. 04 KOMORA TECHNOLOGICZNA FONTANNY skala 1:50 Załączniki: 1. Oświadczenie projektanta 2. Decyzja o nadaniu uprawnień budowlanych architekta 3. Zaświadczenie o przynależności architekta do właściwej izby zawodowej 4. Oświadczenie konstruktora 5. Decyzja o nadaniu uprawnień konstrukcyjnych 6. Zaświadczenie o przynależności konstruktora do właściwej izby zawodowej 7. Parametry techniczne wybranych materiałów i elementów wyposażenia ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom , 3
4 II Część opisowa 1. PODSTAWA OPRACOWANIA zlecenie Inwestora miejscowy plan zagospodarowania przestrzennego przepisy Prawa Budowlanego, obowiązujące normy, etc. mapa do celów projektowych w skali 1:500 zaakceptowana przez Inwestora koncepcja zagospodarowania terenu zieleńca wraz z fontanną, wykonana przez pracownię Studio Ogrody uzgodnienia branżowe i wymagania technologiczne 2. PRZEDMIOT INWESTYCJI Przedmiot inwestycji stanowi opracowanie dokumentacji projektowej obejmującej zadanie pn. Opracowanie koncepcji oraz wykonanie dokumentacji projektowo - kosztorysowej fontanny przy ulicy Leśnej w Zawierciu w ramach zadania pn.: Rewitalizacja terenów zielonych w mieście Zawiercie. Inwestycja obejmuje budowę fontanny wraz z niezbędną infrastrukturą, przebudowę ścieżek, oświetlenia i innych elementów małej architektury, oraz nowe ukształtowanie zieleni INWESTOR Miasto Zawiercie, ul. Leśna 2, Zawiercie 2.2. TEREN INWESTYCJI Zieleniec przy ul. Leśnej, Zawiercie fr. działki 1/20 obręb Zawiercie 2.3. ZAPISY MPZP Projektowane obiekty w Miejscowym Planie Zagospodarowania Przestrzennego obowiązującym mocą uchwały Rady Miejskiej z dn r. znajdują się na terenie zieleni publicznej urządzonej 14ZP, gdzie dopuszcza się lokalizację oczek wodnych, fontann, rzeźb i pomników ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje Projekt architektoniczno-budowlany obiektów architektonicznych fontanny i towarzyszącego jej podziemnego pomieszczenia (komory technologicznej). Stanowi nierozłączną całość z pozostałymi tomami projektu WARUNKI GRUNTOWO-WODNE Na podstawie wcześniej prowadzonych prac w tym rejonie stwierdzono, iż badany teren charakteryzuje się dobrymi parametrami nośnymi i odkształcalności. Powierzchnia badanego terenu pokryta jest warstwą gleby i nasypu, nasyp zbudowany jest on głównie z piasku, gruzu. Nie stwierdzono występowania wody gruntowej. Warunki gruntowe istniejące na rozpatrywanym terenie zaliczono do prostych warunków gruntowych. Podczas prac ziemnych należy zachować pewne warunki: wykopy wykonywać w miarę możliwości w okresie bezdeszczowym, aby nie dopuścić do nawodnienia wykopu, w przypadku wystąpienia w dnie wykopu plastycznych gruntów rodzimych, należy je wybrać (bez użycia ciężkiego sprzętu budowlanego) do głębokości ok. 0,5m i zastąpić dobrze zagęszczoną podsypką piaskową; ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom , 4

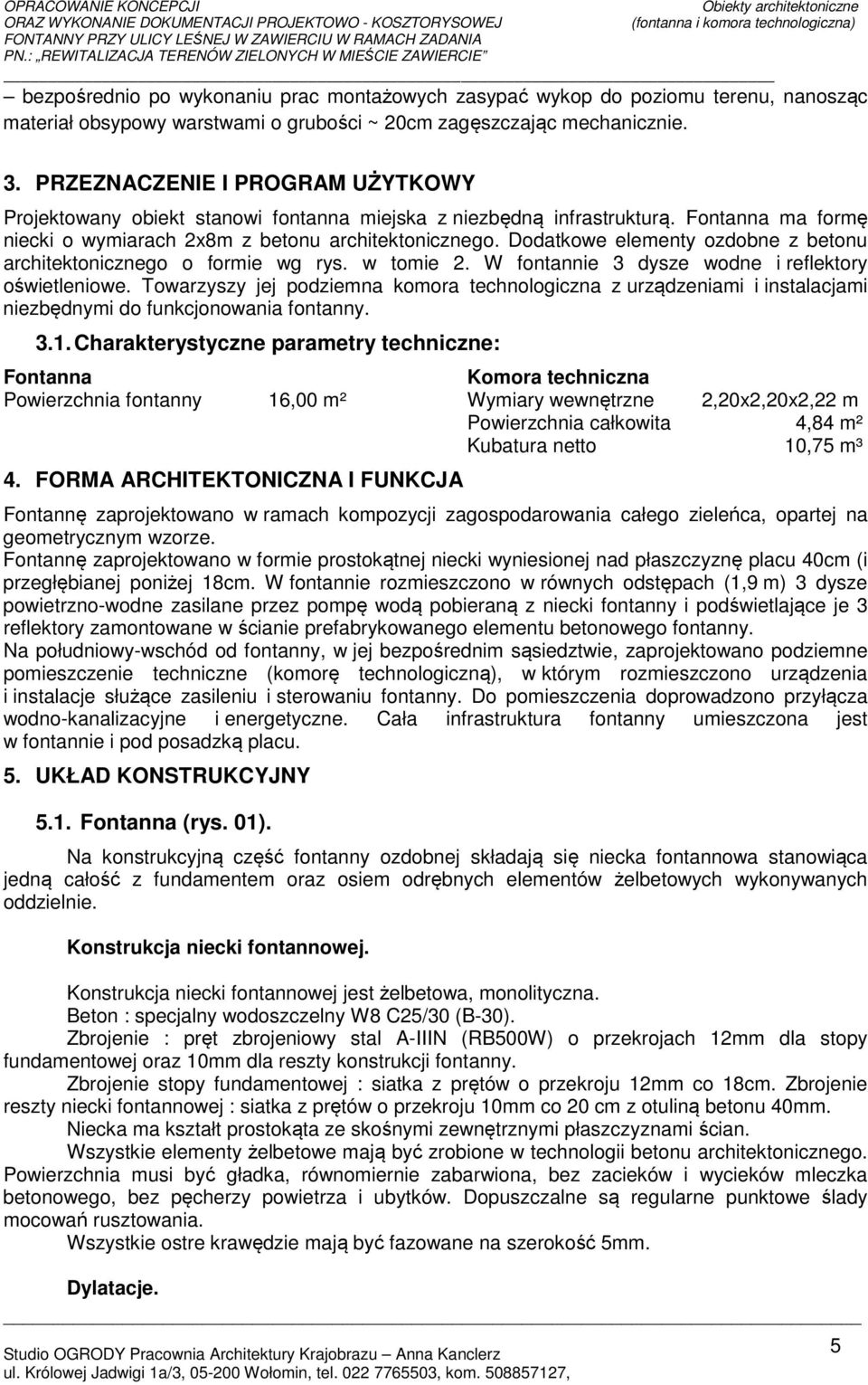

5 bezpośrednio po wykonaniu prac montażowych zasypać wykop do poziomu terenu, nanosząc materiał obsypowy warstwami o grubości ~ 20cm zagęszczając mechanicznie. 3. PRZEZNACZENIE I PROGRAM UŻYTKOWY Projektowany obiekt stanowi fontanna miejska z niezbędną infrastrukturą. Fontanna ma formę niecki o wymiarach 2x8m z betonu architektonicznego. Dodatkowe elementy ozdobne z betonu architektonicznego o formie wg rys. w tomie 2. W fontannie 3 dysze wodne i reflektory oświetleniowe. Towarzyszy jej podziemna komora technologiczna z urządzeniami i instalacjami niezbędnymi do funkcjonowania fontanny Charakterystyczne parametry techniczne: Fontanna Powierzchnia fontanny 16,00 m² 4. FORMA ARCHITEKTONICZNA I FUNKCJA ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom , Komora techniczna Wymiary wewnętrzne 2,20x2,20x2,22 m Powierzchnia całkowita 4,84 m² Kubatura netto 10,75 m³ Fontannę zaprojektowano w ramach kompozycji zagospodarowania całego zieleńca, opartej na geometrycznym wzorze. Fontannę zaprojektowano w formie prostokątnej niecki wyniesionej nad płaszczyznę placu 40cm (i przegłębianej poniżej 18cm. W fontannie rozmieszczono w równych odstępach (1,9 m) 3 dysze powietrzno-wodne zasilane przez pompę wodą pobieraną z niecki fontanny i podświetlające je 3 reflektory zamontowane w ścianie prefabrykowanego elementu betonowego fontanny. Na południowy-wschód od fontanny, w jej bezpośrednim sąsiedztwie, zaprojektowano podziemne pomieszczenie techniczne (komorę technologiczną), w którym rozmieszczono urządzenia i instalacje służące zasileniu i sterowaniu fontanny. Do pomieszczenia doprowadzono przyłącza wodno-kanalizacyjne i energetyczne. Cała infrastruktura fontanny umieszczona jest w fontannie i pod posadzką placu. 5. UKŁAD KONSTRUKCYJNY 5.1. Fontanna (rys. 01). Na konstrukcyjną część fontanny ozdobnej składają się niecka fontannowa stanowiąca jedną całość z fundamentem oraz osiem odrębnych elementów żelbetowych wykonywanych oddzielnie. Konstrukcja niecki fontannowej. Konstrukcja niecki fontannowej jest żelbetowa, monolityczna. Beton : specjalny wodoszczelny W8 C25/30 (B-30). Zbrojenie : pręt zbrojeniowy stal A-IIIN (RB500W) o przekrojach 12mm dla stopy fundamentowej oraz 10mm dla reszty konstrukcji fontanny. Zbrojenie stopy fundamentowej : siatka z prętów o przekroju 12mm co 18cm. Zbrojenie reszty niecki fontannowej : siatka z prętów o przekroju 10mm co 20 cm z otuliną betonu 40mm. Niecka ma kształt prostokąta ze skośnymi zewnętrznymi płaszczyznami ścian. Wszystkie elementy żelbetowe mają być zrobione w technologii betonu architektonicznego. Powierzchnia musi być gładka, równomiernie zabarwiona, bez zacieków i wycieków mleczka betonowego, bez pęcherzy powietrza i ubytków. Dopuszczalne są regularne punktowe ślady mocowań rusztowania. Wszystkie ostre krawędzie mają być fazowane na szerokość 5mm. Dylatacje. 5

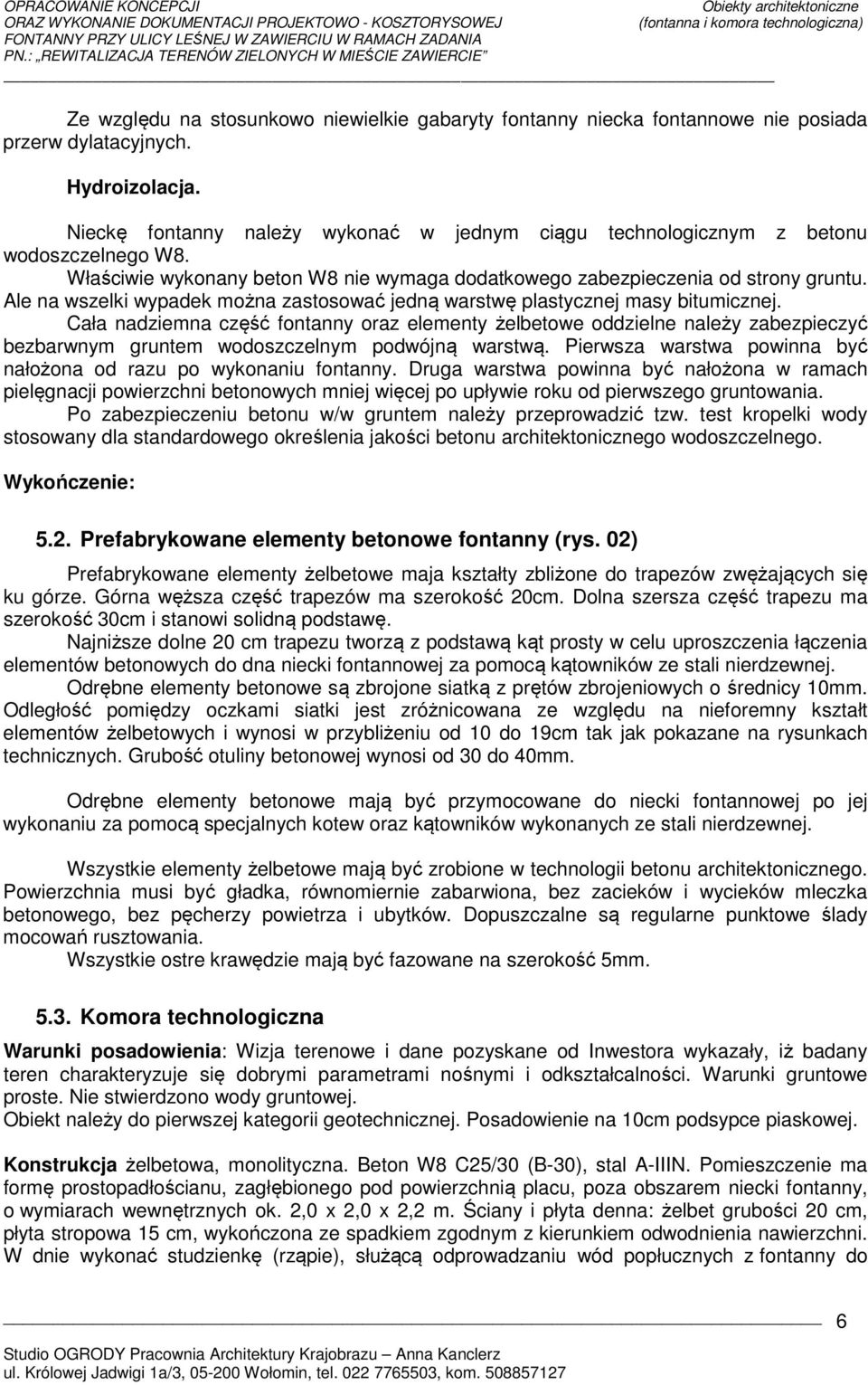

6 Ze względu na stosunkowo niewielkie gabaryty fontanny niecka fontannowe nie posiada przerw dylatacyjnych. Hydroizolacja. Nieckę fontanny należy wykonać w jednym ciągu technologicznym z betonu wodoszczelnego W8. Właściwie wykonany beton W8 nie wymaga dodatkowego zabezpieczenia od strony gruntu. Ale na wszelki wypadek można zastosować jedną warstwę plastycznej masy bitumicznej. Cała nadziemna część fontanny oraz elementy żelbetowe oddzielne należy zabezpieczyć bezbarwnym gruntem wodoszczelnym podwójną warstwą. Pierwsza warstwa powinna być nałożona od razu po wykonaniu fontanny. Druga warstwa powinna być nałożona w ramach pielęgnacji powierzchni betonowych mniej więcej po upływie roku od pierwszego gruntowania. Po zabezpieczeniu betonu w/w gruntem należy przeprowadzić tzw. test kropelki wody stosowany dla standardowego określenia jakości betonu architektonicznego wodoszczelnego. Wykończenie: 5.2. Prefabrykowane elementy betonowe fontanny (rys. 02) Prefabrykowane elementy żelbetowe maja kształty zbliżone do trapezów zwężających się ku górze. Górna węższa część trapezów ma szerokość 20cm. Dolna szersza część trapezu ma szerokość 30cm i stanowi solidną podstawę. Najniższe dolne 20 cm trapezu tworzą z podstawą kąt prosty w celu uproszczenia łączenia elementów betonowych do dna niecki fontannowej za pomocą kątowników ze stali nierdzewnej. Odrębne elementy betonowe są zbrojone siatką z prętów zbrojeniowych o średnicy 10mm. Odległość pomiędzy oczkami siatki jest zróżnicowana ze względu na nieforemny kształt elementów żelbetowych i wynosi w przybliżeniu od 10 do 19cm tak jak pokazane na rysunkach technicznych. Grubość otuliny betonowej wynosi od 30 do 40mm. Odrębne elementy betonowe mają być przymocowane do niecki fontannowej po jej wykonaniu za pomocą specjalnych kotew oraz kątowników wykonanych ze stali nierdzewnej. Wszystkie elementy żelbetowe mają być zrobione w technologii betonu architektonicznego. Powierzchnia musi być gładka, równomiernie zabarwiona, bez zacieków i wycieków mleczka betonowego, bez pęcherzy powietrza i ubytków. Dopuszczalne są regularne punktowe ślady mocowań rusztowania. Wszystkie ostre krawędzie mają być fazowane na szerokość 5mm Komora technologiczna Warunki posadowienia: Wizja terenowe i dane pozyskane od Inwestora wykazały, iż badany teren charakteryzuje się dobrymi parametrami nośnymi i odkształcalności. Warunki gruntowe proste. Nie stwierdzono wody gruntowej. Obiekt należy do pierwszej kategorii geotechnicznej. Posadowienie na 10cm podsypce piaskowej. Konstrukcja żelbetowa, monolityczna. Beton W8 C25/30 (B-30), stal A-IIIN. Pomieszczenie ma formę prostopadłościanu, zagłębionego pod powierzchnią placu, poza obszarem niecki fontanny, o wymiarach wewnętrznych ok. 2,0 x 2,0 x 2,2 m. Ściany i płyta denna: żelbet grubości 20 cm, płyta stropowa 15 cm, wykończona ze spadkiem zgodnym z kierunkiem odwodnienia nawierzchni. W dnie wykonać studzienkę (rząpie), służącą odprowadzaniu wód popłucznych z fontanny do ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

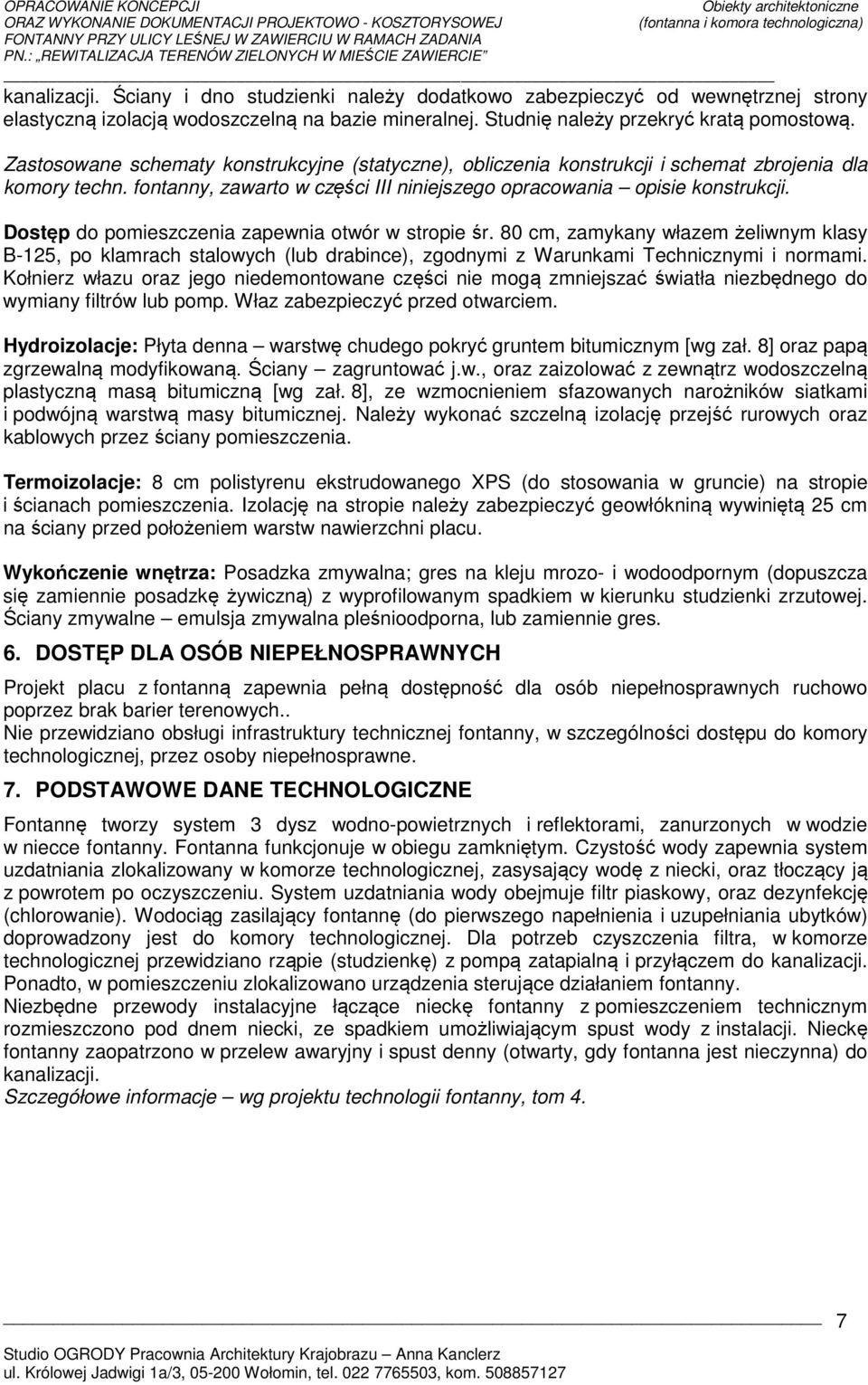

7 kanalizacji. Ściany i dno studzienki należy dodatkowo zabezpieczyć od wewnętrznej strony elastyczną izolacją wodoszczelną na bazie mineralnej. Studnię należy przekryć kratą pomostową. Zastosowane schematy konstrukcyjne (statyczne), obliczenia konstrukcji i schemat zbrojenia dla komory techn. fontanny, zawarto w części III niniejszego opracowania opisie konstrukcji. Dostęp do pomieszczenia zapewnia otwór w stropie śr. 80 cm, zamykany włazem żeliwnym klasy B-125, po klamrach stalowych (lub drabince), zgodnymi z Warunkami Technicznymi i normami. Kołnierz włazu oraz jego niedemontowane części nie mogą zmniejszać światła niezbędnego do wymiany filtrów lub pomp. Właz zabezpieczyć przed otwarciem. Hydroizolacje: Płyta denna warstwę chudego pokryć gruntem bitumicznym [wg zał. 8] oraz papą zgrzewalną modyfikowaną. Ściany zagruntować j.w., oraz zaizolować z zewnątrz wodoszczelną plastyczną masą bitumiczną [wg zał. 8], ze wzmocnieniem sfazowanych narożników siatkami i podwójną warstwą masy bitumicznej. Należy wykonać szczelną izolację przejść rurowych oraz kablowych przez ściany pomieszczenia. Termoizolacje: 8 cm polistyrenu ekstrudowanego XPS (do stosowania w gruncie) na stropie i ścianach pomieszczenia. Izolację na stropie należy zabezpieczyć geowłókniną wywiniętą 25 cm na ściany przed położeniem warstw nawierzchni placu. Wykończenie wnętrza: Posadzka zmywalna; gres na kleju mrozo- i wodoodpornym (dopuszcza się zamiennie posadzkę żywiczną) z wyprofilowanym spadkiem w kierunku studzienki zrzutowej. Ściany zmywalne emulsja zmywalna pleśnioodporna, lub zamiennie gres. 6. DOSTĘP DLA OSÓB NIEPEŁNOSPRAWNYCH Projekt placu z fontanną zapewnia pełną dostępność dla osób niepełnosprawnych ruchowo poprzez brak barier terenowych.. Nie przewidziano obsługi infrastruktury technicznej fontanny, w szczególności dostępu do komory technologicznej, przez osoby niepełnosprawne. 7. PODSTAWOWE DANE TECHNOLOGICZNE Fontannę tworzy system 3 dysz wodno-powietrznych i reflektorami, zanurzonych w wodzie w niecce fontanny. Fontanna funkcjonuje w obiegu zamkniętym. Czystość wody zapewnia system uzdatniania zlokalizowany w komorze technologicznej, zasysający wodę z niecki, oraz tłoczący ją z powrotem po oczyszczeniu. System uzdatniania wody obejmuje filtr piaskowy, oraz dezynfekcję (chlorowanie). Wodociąg zasilający fontannę (do pierwszego napełnienia i uzupełniania ubytków) doprowadzony jest do komory technologicznej. Dla potrzeb czyszczenia filtra, w komorze technologicznej przewidziano rząpie (studzienkę) z pompą zatapialną i przyłączem do kanalizacji. Ponadto, w pomieszczeniu zlokalizowano urządzenia sterujące działaniem fontanny. Niezbędne przewody instalacyjne łączące nieckę fontanny z pomieszczeniem technicznym rozmieszczono pod dnem niecki, ze spadkiem umożliwiającym spust wody z instalacji. Nieckę fontanny zaopatrzono w przelew awaryjny i spust denny (otwarty, gdy fontanna jest nieczynna) do kanalizacji. Szczegółowe informacje wg projektu technologii fontanny, tom 4. ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

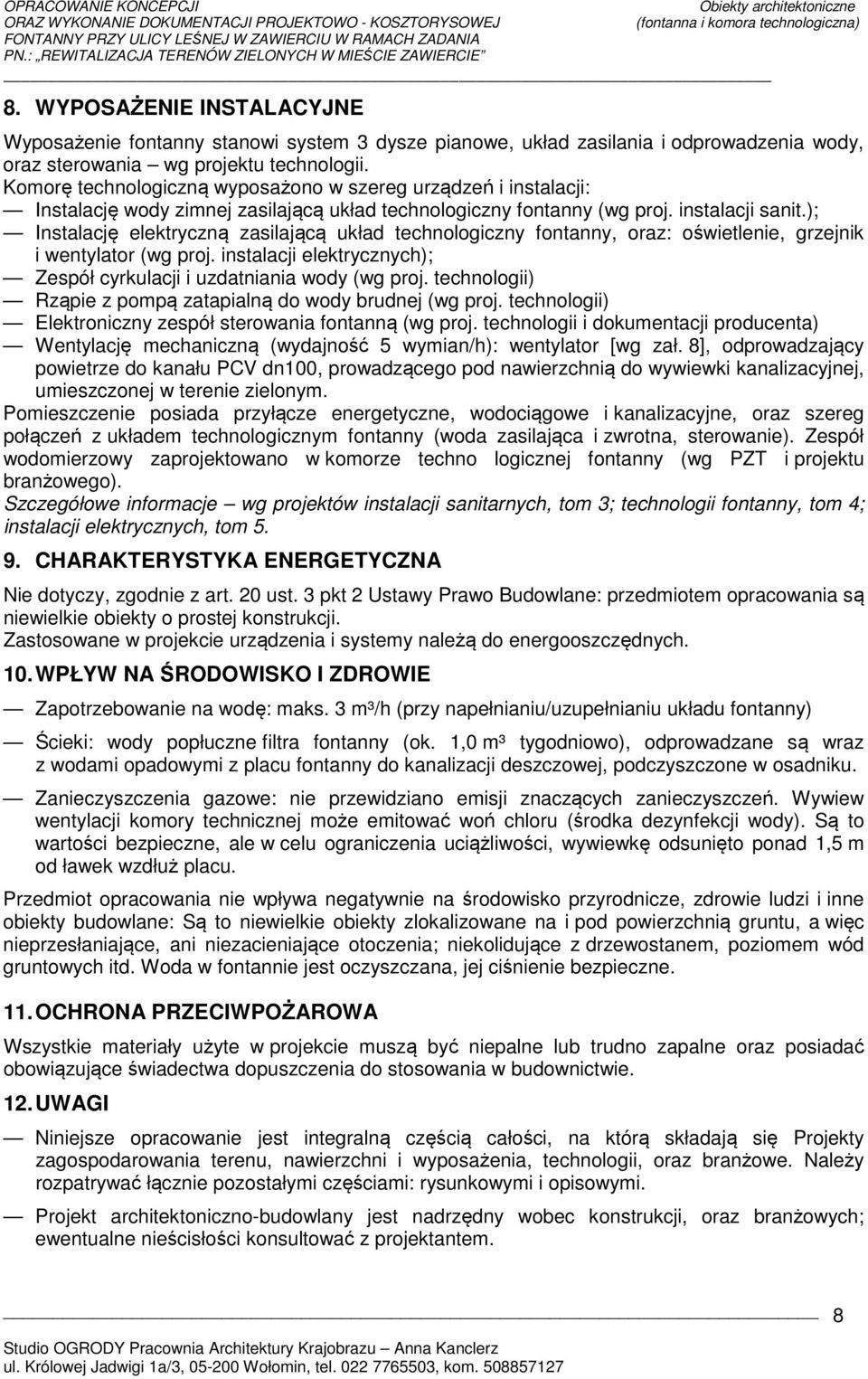

8 8. WYPOSAŻENIE INSTALACYJNE Wyposażenie fontanny stanowi system 3 dysze pianowe, układ zasilania i odprowadzenia wody, oraz sterowania wg projektu technologii. Komorę technologiczną wyposażono w szereg urządzeń i instalacji: Instalację wody zimnej zasilającą układ technologiczny fontanny (wg proj. instalacji sanit.); Instalację elektryczną zasilającą układ technologiczny fontanny, oraz: oświetlenie, grzejnik i wentylator (wg proj. instalacji elektrycznych); Zespół cyrkulacji i uzdatniania wody (wg proj. technologii) Rząpie z pompą zatapialną do wody brudnej (wg proj. technologii) Elektroniczny zespół sterowania fontanną (wg proj. technologii i dokumentacji producenta) Wentylację mechaniczną (wydajność 5 wymian/h): wentylator [wg zał. 8], odprowadzający powietrze do kanału PCV dn100, prowadzącego pod nawierzchnią do wywiewki kanalizacyjnej, umieszczonej w terenie zielonym. Pomieszczenie posiada przyłącze energetyczne, wodociągowe i kanalizacyjne, oraz szereg połączeń z układem technologicznym fontanny (woda zasilająca i zwrotna, sterowanie). Zespół wodomierzowy zaprojektowano w komorze techno logicznej fontanny (wg PZT i projektu branżowego). Szczegółowe informacje wg projektów instalacji sanitarnych, tom 3; technologii fontanny, tom 4; instalacji elektrycznych, tom CHARAKTERYSTYKA ENERGETYCZNA Nie dotyczy, zgodnie z art. 20 ust. 3 pkt 2 Ustawy Prawo Budowlane: przedmiotem opracowania są niewielkie obiekty o prostej konstrukcji. Zastosowane w projekcie urządzenia i systemy należą do energooszczędnych. 10. WPŁYW NA ŚRODOWISKO I ZDROWIE Zapotrzebowanie na wodę: maks. 3 m³/h (przy napełnianiu/uzupełnianiu układu fontanny) Ścieki: wody popłuczne filtra fontanny (ok. 1,0 m³ tygodniowo), odprowadzane są wraz z wodami opadowymi z placu fontanny do kanalizacji deszczowej, podczyszczone w osadniku. Zanieczyszczenia gazowe: nie przewidziano emisji znaczących zanieczyszczeń. Wywiew wentylacji komory technicznej może emitować woń chloru (środka dezynfekcji wody). Są to wartości bezpieczne, ale w celu ograniczenia uciążliwości, wywiewkę odsunięto ponad 1,5 m od ławek wzdłuż placu. Przedmiot opracowania nie wpływa negatywnie na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane: Są to niewielkie obiekty zlokalizowane na i pod powierzchnią gruntu, a więc nieprzesłaniające, ani niezacieniające otoczenia; niekolidujące z drzewostanem, poziomem wód gruntowych itd. Woda w fontannie jest oczyszczana, jej ciśnienie bezpieczne. 11. OCHRONA PRZECIWPOŻAROWA Wszystkie materiały użyte w projekcie muszą być niepalne lub trudno zapalne oraz posiadać obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. 12. UWAGI Niniejsze opracowanie jest integralną częścią całości, na którą składają się Projekty zagospodarowania terenu, nawierzchni i wyposażenia, technologii, oraz branżowe. Należy rozpatrywać łącznie pozostałymi częściami: rysunkowymi i opisowymi. Projekt architektoniczno-budowlany jest nadrzędny wobec konstrukcji, oraz branżowych; ewentualne nieścisłości konsultować z projektantem. ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

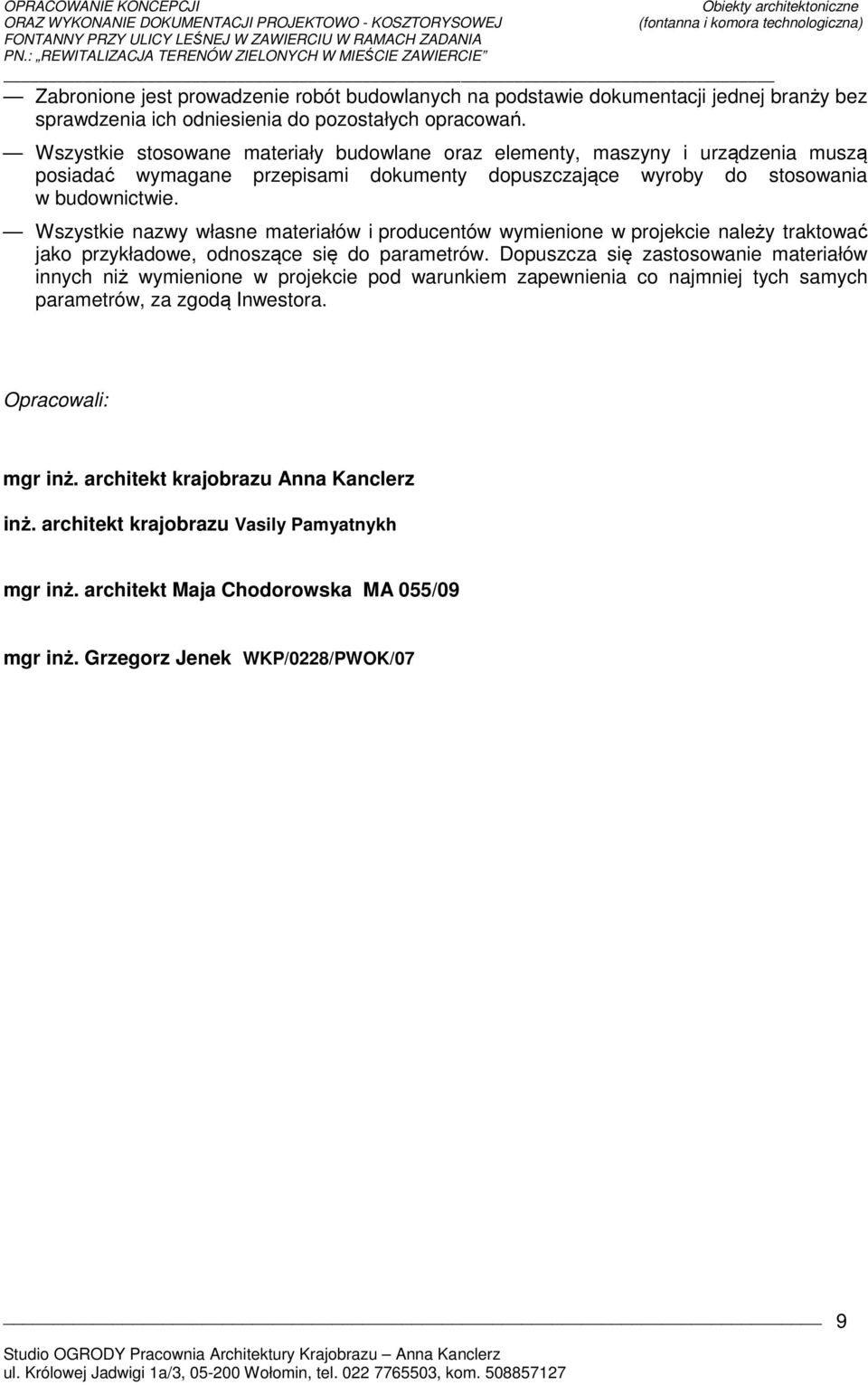

9 Zabronione jest prowadzenie robót budowlanych na podstawie dokumentacji jednej branży bez sprawdzenia ich odniesienia do pozostałych opracowań. Wszystkie stosowane materiały budowlane oraz elementy, maszyny i urządzenia muszą posiadać wymagane przepisami dokumenty dopuszczające wyroby do stosowania w budownictwie. Wszystkie nazwy własne materiałów i producentów wymienione w projekcie należy traktować jako przykładowe, odnoszące się do parametrów. Dopuszcza się zastosowanie materiałów innych niż wymienione w projekcie pod warunkiem zapewnienia co najmniej tych samych parametrów, za zgodą Inwestora. Opracowali: mgr inż. architekt krajobrazu Anna Kanclerz inż. architekt krajobrazu Vasily Pamyatnykh mgr inż. architekt Maja Chodorowska MA 055/09 mgr inż. Grzegorz Jenek WKP/0228/PWOK/07 ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

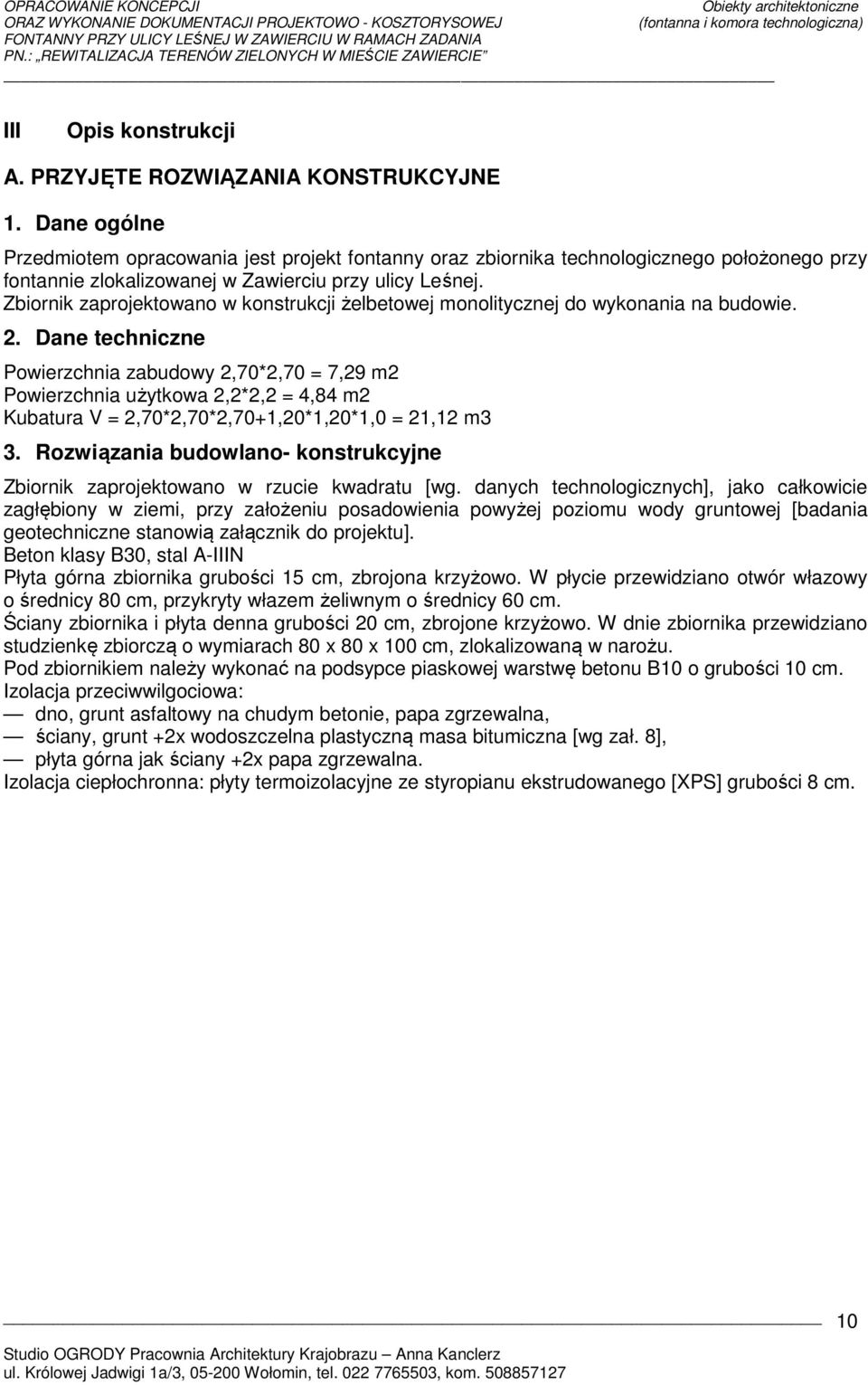

10 III Opis konstrukcji A. PRZYJĘTE ROZWIĄZANIA KONSTRUKCYJNE 1. Dane ogólne Przedmiotem opracowania jest projekt fontanny oraz zbiornika technologicznego położonego przy fontannie zlokalizowanej w Zawierciu przy ulicy Leśnej. Zbiornik zaprojektowano w konstrukcji żelbetowej monolitycznej do wykonania na budowie. 2. Dane techniczne Powierzchnia zabudowy 2,70*2,70 = 7,29 m2 Powierzchnia użytkowa 2,2*2,2 = 4,84 m2 Kubatura V = 2,70*2,70*2,70+1,20*1,20*1,0 = 21,12 m3 3. Rozwiązania budowlano- konstrukcyjne Zbiornik zaprojektowano w rzucie kwadratu [wg. danych technologicznych], jako całkowicie zagłębiony w ziemi, przy założeniu posadowienia powyżej poziomu wody gruntowej [badania geotechniczne stanowią załącznik do projektu]. Beton klasy B30, stal A-IIIN Płyta górna zbiornika grubości 15 cm, zbrojona krzyżowo. W płycie przewidziano otwór włazowy o średnicy 80 cm, przykryty włazem żeliwnym o średnicy 60 cm. Ściany zbiornika i płyta denna grubości 20 cm, zbrojone krzyżowo. W dnie zbiornika przewidziano studzienkę zbiorczą o wymiarach 80 x 80 x 100 cm, zlokalizowaną w narożu. Pod zbiornikiem należy wykonać na podsypce piaskowej warstwę betonu B10 o grubości 10 cm. Izolacja przeciwwilgociowa: dno, grunt asfaltowy na chudym betonie, papa zgrzewalna, ściany, grunt +2x wodoszczelna plastyczną masa bitumiczna [wg zał. 8], płyta górna jak ściany +2x papa zgrzewalna. Izolacja ciepłochronna: płyty termoizolacyjne ze styropianu ekstrudowanego [XPS] grubości 8 cm. ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

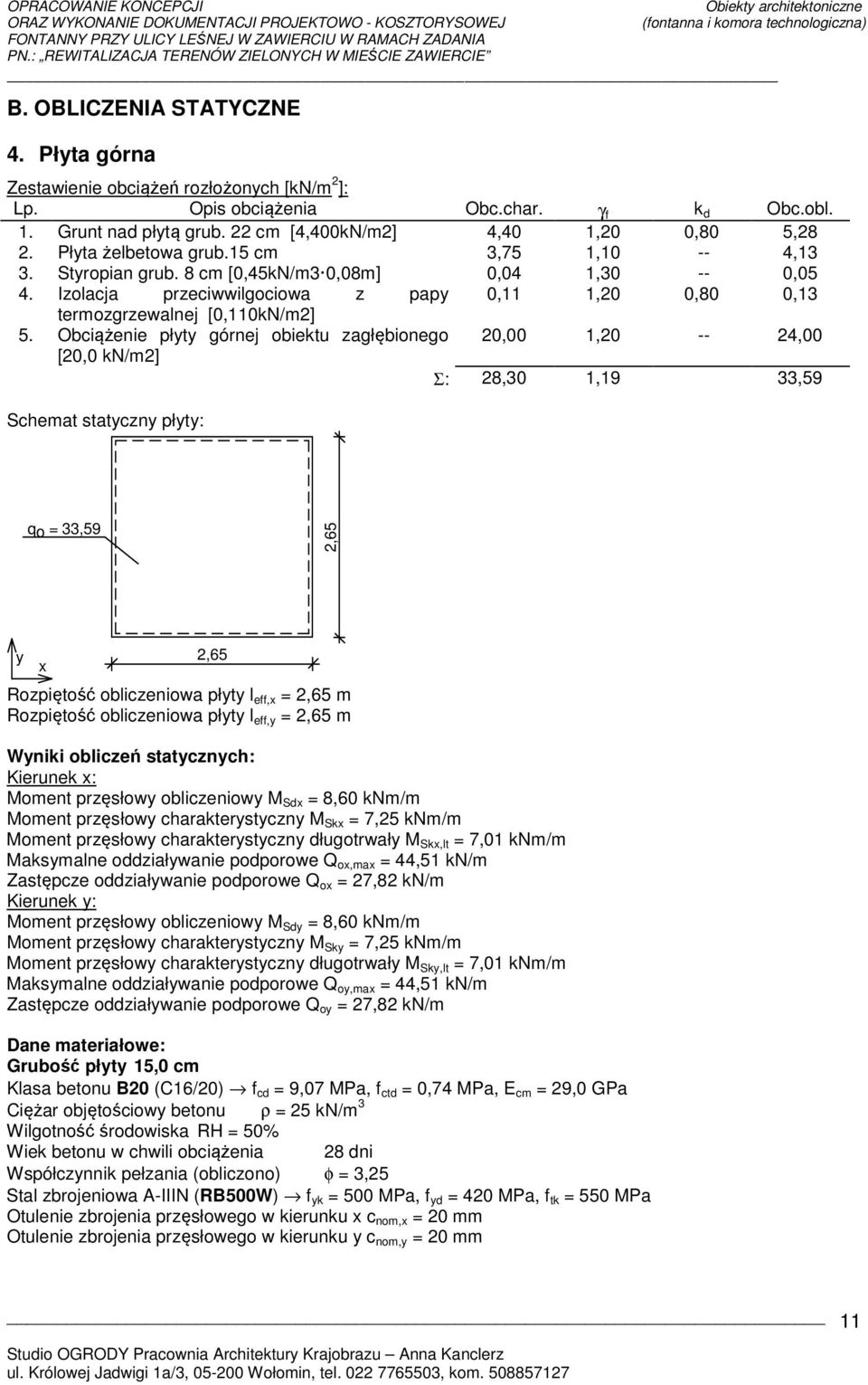

11 B. OBLICZENIA STATYCZNE 4. Płyta górna Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. 1. Grunt nad płytą grub. 22 cm [4,400kN/m2] 4,40 1,20 0,80 5,28 2. Płyta żelbetowa grub.15 cm 3,75 1, ,13 3. Styropian grub. 8 cm [0,45kN/m3 0,08m] 0,04 1, ,05 4. Izolacja przeciwwilgociowa z papy 0,11 1,20 0,80 0,13 termozgrzewalnej [0,110kN/m2] 5. Obciążenie płyty górnej obiektu zagłębionego 20,00 1, ,00 [20,0 kn/m2] Σ: 28,30 1,19 33,59 Schemat statyczny płyty: qo = 33,59 2,65 y x 2,65 Rozpiętość obliczeniowa płyty l eff,x = 2,65 m Rozpiętość obliczeniowa płyty l eff,y = 2,65 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 8,60 knm/m Moment przęsłowy charakterystyczny M Skx = 7,25 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 7,01 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 44,51 kn/m Zastępcze oddziaływanie podporowe Q ox = 27,82 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 8,60 knm/m Moment przęsłowy charakterystyczny M Sky = 7,25 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 7,01 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 44,51 kn/m Zastępcze oddziaływanie podporowe Q oy = 27,82 kn/m Dane materiałowe: Grubość płyty 15,0 cm Klasa betonu B20 (C16/20) f cd = 9,07 MPa, f ctd = 0,74 MPa, E cm = 29,0 GPa Ciężar objętościowy betonu ρ = 25 kn/m 3 Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 3,25 Stal zbrojeniowa A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 20 mm Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 20 mm ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

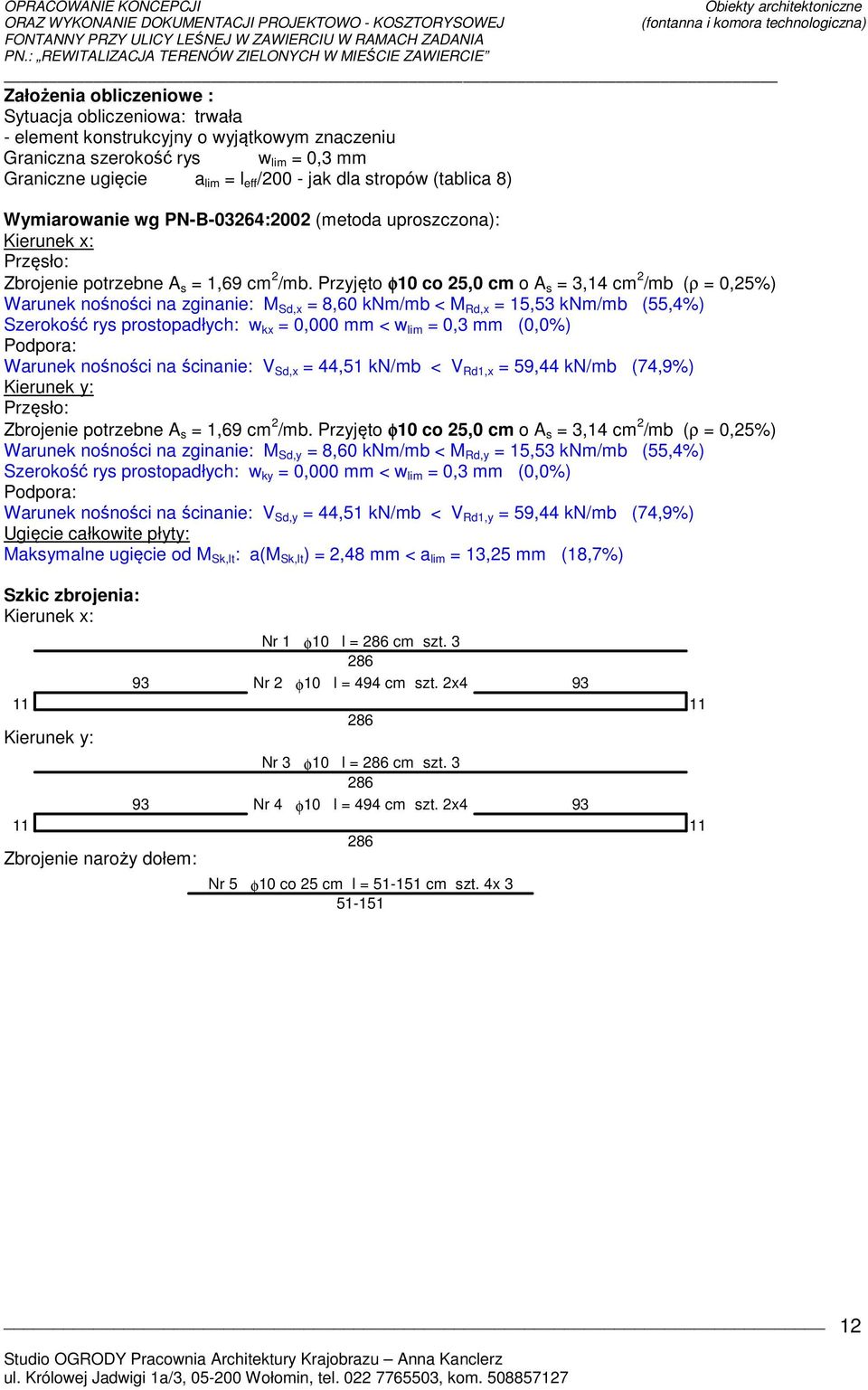

12 Założenia obliczeniowe : Sytuacja obliczeniowa: trwała - element konstrukcyjny o wyjątkowym znaczeniu Graniczna szerokość rys w lim = 0,3 mm Graniczne ugięcie a lim = l eff /200 - jak dla stropów (tablica 8) Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x: Przęsło: Zbrojenie potrzebne A s = 1,69 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ = 0,25%) Warunek nośności na zginanie: M Sd,x = 8,60 knm/mb < M Rd,x = 15,53 knm/mb (55,4%) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,3 mm (0,0%) Podpora: Warunek nośności na ścinanie: V Sd,x = 44,51 kn/mb < V Rd1,x = 59,44 kn/mb (74,9%) Kierunek y: Przęsło: Zbrojenie potrzebne A s = 1,69 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ = 0,25%) Warunek nośności na zginanie: M Sd,y = 8,60 knm/mb < M Rd,y = 15,53 knm/mb (55,4%) Szerokość rys prostopadłych: w ky = 0,000 mm < w lim = 0,3 mm (0,0%) Podpora: Warunek nośności na ścinanie: V Sd,y = 44,51 kn/mb < V Rd1,y = 59,44 kn/mb (74,9%) Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 2,48 mm < a lim = 13,25 mm (18,7%) Szkic zbrojenia: Kierunek x: 11 Kierunek y: Zbrojenie naroży dołem: Nr 1 φ10 l = 286 cm szt Nr 2 φ10 l = 494 cm szt. 2x4 286 Nr 3 φ10 l = 286 cm szt Nr 4 φ10 l = 494 cm szt. 2x4 286 Nr 5 φ10 co 25 cm l = cm szt. 4x ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom
13 Schemat rozmieszczenia prętów (dołem i górą): 10x 25,0 4x Nr 4 3x Nr 3 4x Nr 4 4x Nr 4 4x Nr 4 20,0 20,0 4x Nr 2 4x Nr 2 9x 25,0 3x Nr 1 4x Nr 2 250,0 4x Nr 2 250,0 20,0 20,0 y x 20,0 250,0 20,0 20,0 250,0 20,0 Wykaz zbrojenia Średnica Długość Liczba RB500W Nr [mm] [cm] [szt.] φ , , , , , , ,04 Długość wg średnic [m] 108,4 Masa 1mb pręta [kg/mb] 0,617 Masa wg średnic [kg] 66,9 Masa wg gatunku stali [kg] 67,0 Razem [kg] 67 ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

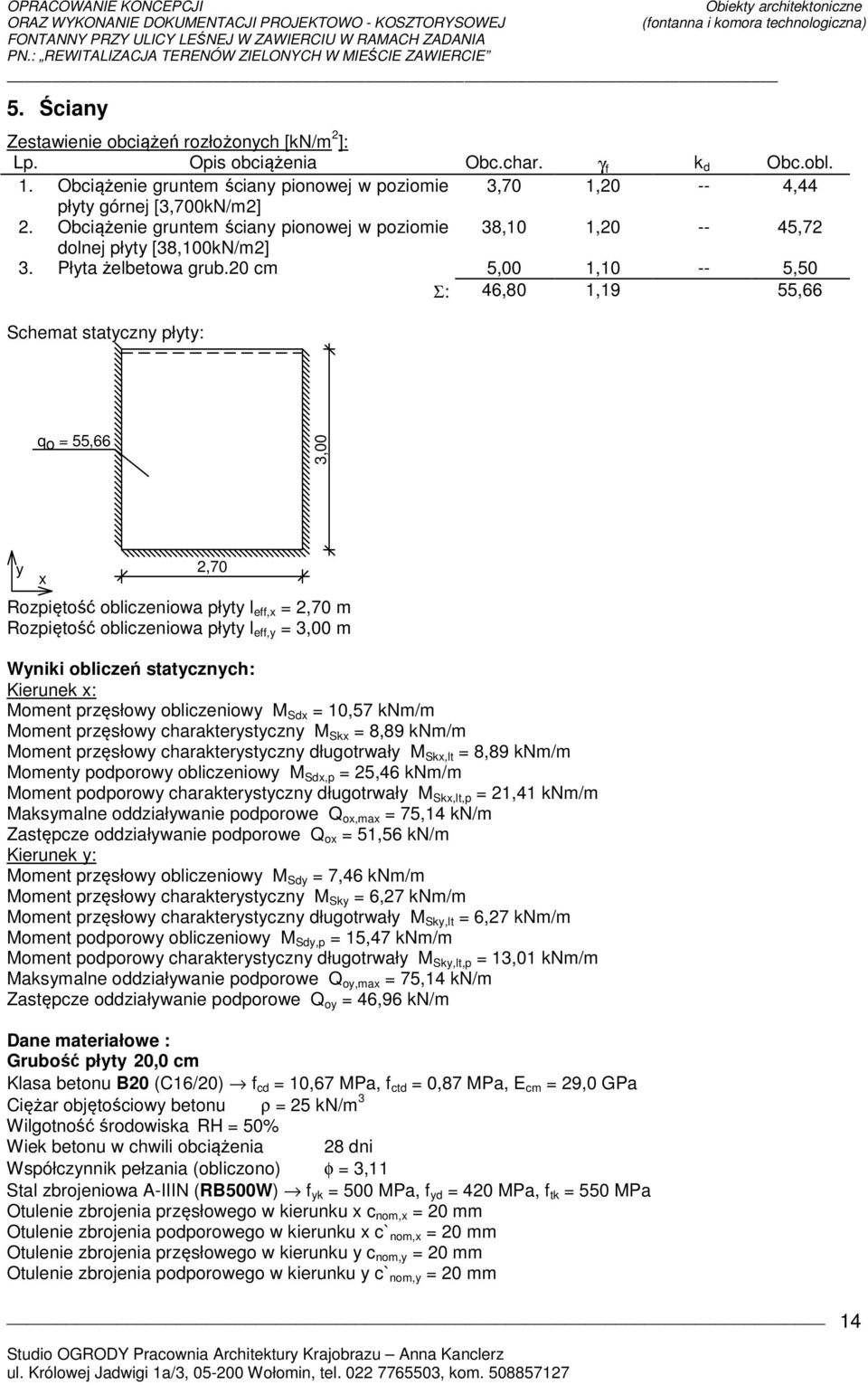

14 5. Ściany Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. 1. Obciążenie gruntem ściany pionowej w poziomie 3,70 1, ,44 płyty górnej [3,700kN/m2] 2. Obciążenie gruntem ściany pionowej w poziomie 38,10 1, ,72 dolnej płyty [38,100kN/m2] 3. Płyta żelbetowa grub.20 cm 5,00 1, ,50 Σ: 46,80 1,19 55,66 Schemat statyczny płyty: qo = 55,66 3,00 y x 2,70 Rozpiętość obliczeniowa płyty l eff,x = 2,70 m Rozpiętość obliczeniowa płyty l eff,y = 3,00 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 10,57 knm/m Moment przęsłowy charakterystyczny M Skx = 8,89 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 8,89 knm/m Momenty podporowy obliczeniowy M Sdx,p = 25,46 knm/m Moment podporowy charakterystyczny długotrwały M Skx,lt,p = 21,41 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 75,14 kn/m Zastępcze oddziaływanie podporowe Q ox = 51,56 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 7,46 knm/m Moment przęsłowy charakterystyczny M Sky = 6,27 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 6,27 knm/m Moment podporowy obliczeniowy M Sdy,p = 15,47 knm/m Moment podporowy charakterystyczny długotrwały M Sky,lt,p = 13,01 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 75,14 kn/m Zastępcze oddziaływanie podporowe Q oy = 46,96 kn/m Dane materiałowe : Grubość płyty 20,0 cm Klasa betonu B20 (C16/20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa Ciężar objętościowy betonu ρ = 25 kn/m 3 Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 3,11 Stal zbrojeniowa A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 20 mm Otulenie zbrojenia podporowego w kierunku x c`nom,x = 20 mm Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 20 mm Otulenie zbrojenia podporowego w kierunku y c`nom,y = 20 mm ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

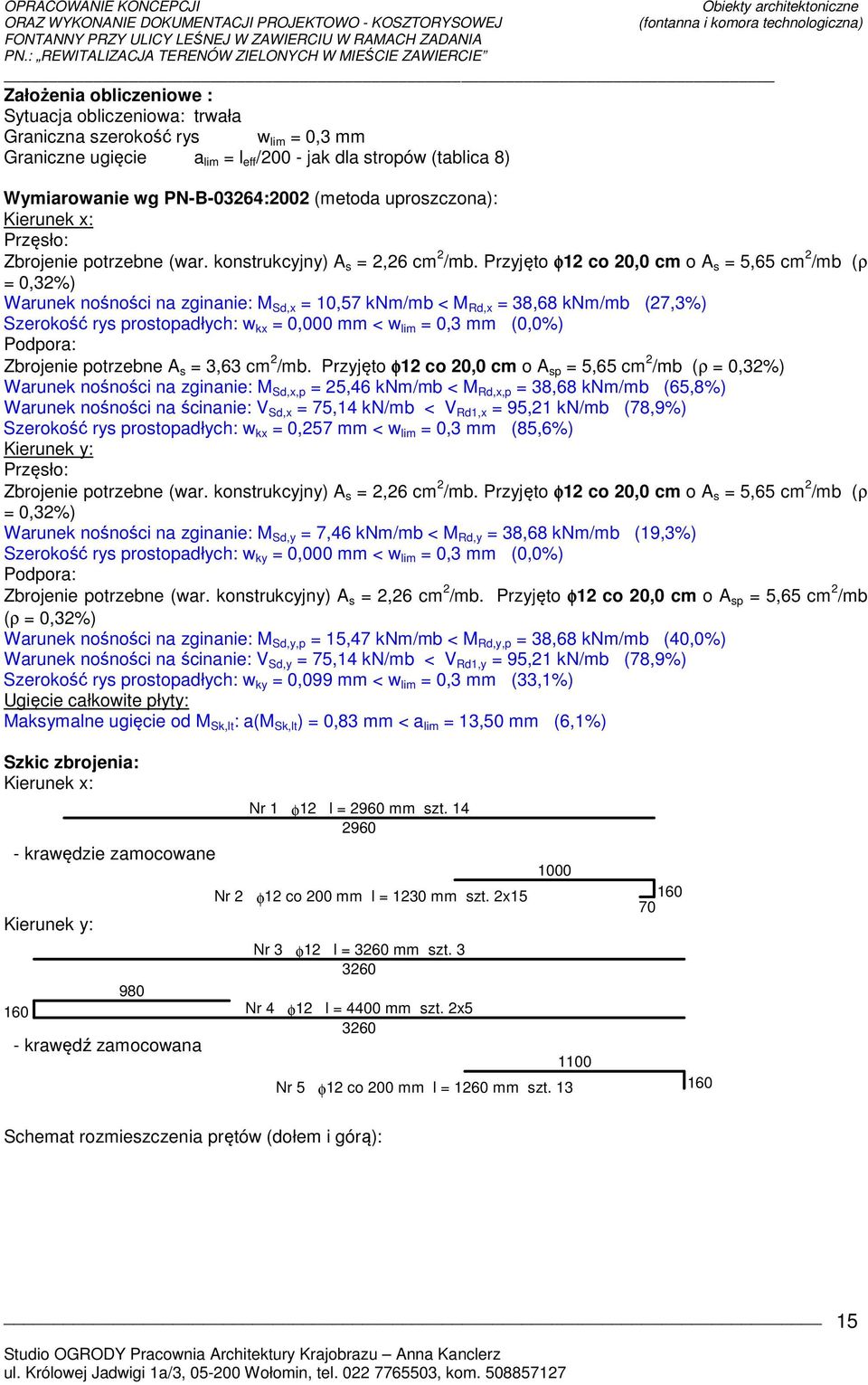

15 Założenia obliczeniowe : Sytuacja obliczeniowa: trwała Graniczna szerokość rys w lim = 0,3 mm Graniczne ugięcie a lim = l eff /200 - jak dla stropów (tablica 8) Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x: Przęsło: Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,26 cm 2 /mb. Przyjęto φ12 co 20,0 cm o A s = 5,65 cm 2 /mb (ρ = 0,32%) Warunek nośności na zginanie: M Sd,x = 10,57 knm/mb < M Rd,x = 38,68 knm/mb (27,3%) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,3 mm (0,0%) Podpora: Zbrojenie potrzebne A s = 3,63 cm 2 /mb. Przyjęto φ12 co 20,0 cm o A sp = 5,65 cm 2 /mb (ρ = 0,32%) Warunek nośności na zginanie: M Sd,x,p = 25,46 knm/mb < M Rd,x,p = 38,68 knm/mb (65,8%) Warunek nośności na ścinanie: V Sd,x = 75,14 kn/mb < V Rd1,x = 95,21 kn/mb (78,9%) Szerokość rys prostopadłych: w kx = 0,257 mm < w lim = 0,3 mm (85,6%) Kierunek y: Przęsło: Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,26 cm 2 /mb. Przyjęto φ12 co 20,0 cm o A s = 5,65 cm 2 /mb (ρ = 0,32%) Warunek nośności na zginanie: M Sd,y = 7,46 knm/mb < M Rd,y = 38,68 knm/mb (19,3%) Szerokość rys prostopadłych: w ky = 0,000 mm < w lim = 0,3 mm (0,0%) Podpora: Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,26 cm 2 /mb. Przyjęto φ12 co 20,0 cm o A sp = 5,65 cm 2 /mb (ρ = 0,32%) Warunek nośności na zginanie: M Sd,y,p = 15,47 knm/mb < M Rd,y,p = 38,68 knm/mb (40,0%) Warunek nośności na ścinanie: V Sd,y = 75,14 kn/mb < V Rd1,y = 95,21 kn/mb (78,9%) Szerokość rys prostopadłych: w ky = 0,099 mm < w lim = 0,3 mm (33,1%) Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 0,83 mm < a lim = 13,50 mm (6,1%) Szkic zbrojenia: Kierunek x: - krawędzie zamocowane Kierunek y: krawędź zamocowana Nr 1 φ12 l = 2960 mm szt Nr 2 φ12 co 200 mm l = 1230 mm szt. 2x15 Nr 3 φ12 l = 3260 mm szt Nr 4 φ12 l = 4400 mm szt. 2x Nr 5 φ12 co 200 mm l = 1260 mm szt Schemat rozmieszczenia prętów (dołem i górą): ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

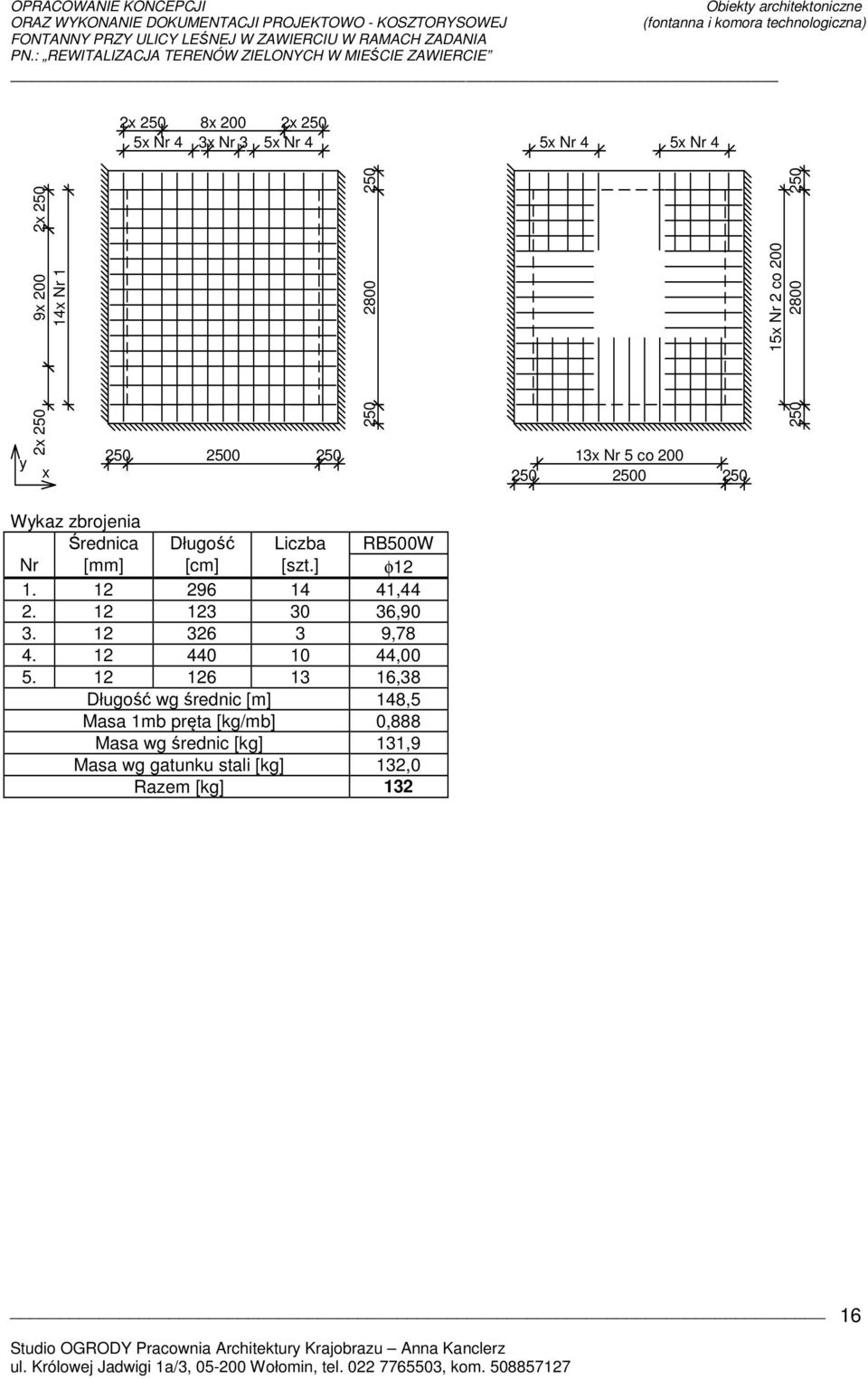

16 2x 250 8x 200 2x 250 5x Nr 4 3x Nr 3 5x Nr 4 5x Nr 4 5x Nr 4 9x 200 2x x Nr x Nr 2 co x y x x Nr 5 co Wykaz zbrojenia Średnica Długość Liczba RB500W Nr [mm] [cm] [szt.] φ , , , , ,38 Długość wg średnic [m] 148,5 Masa 1mb pręta [kg/mb] 0,888 Masa wg średnic [kg] 131,9 Masa wg gatunku stali [kg] 132,0 Razem [kg] 132 ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

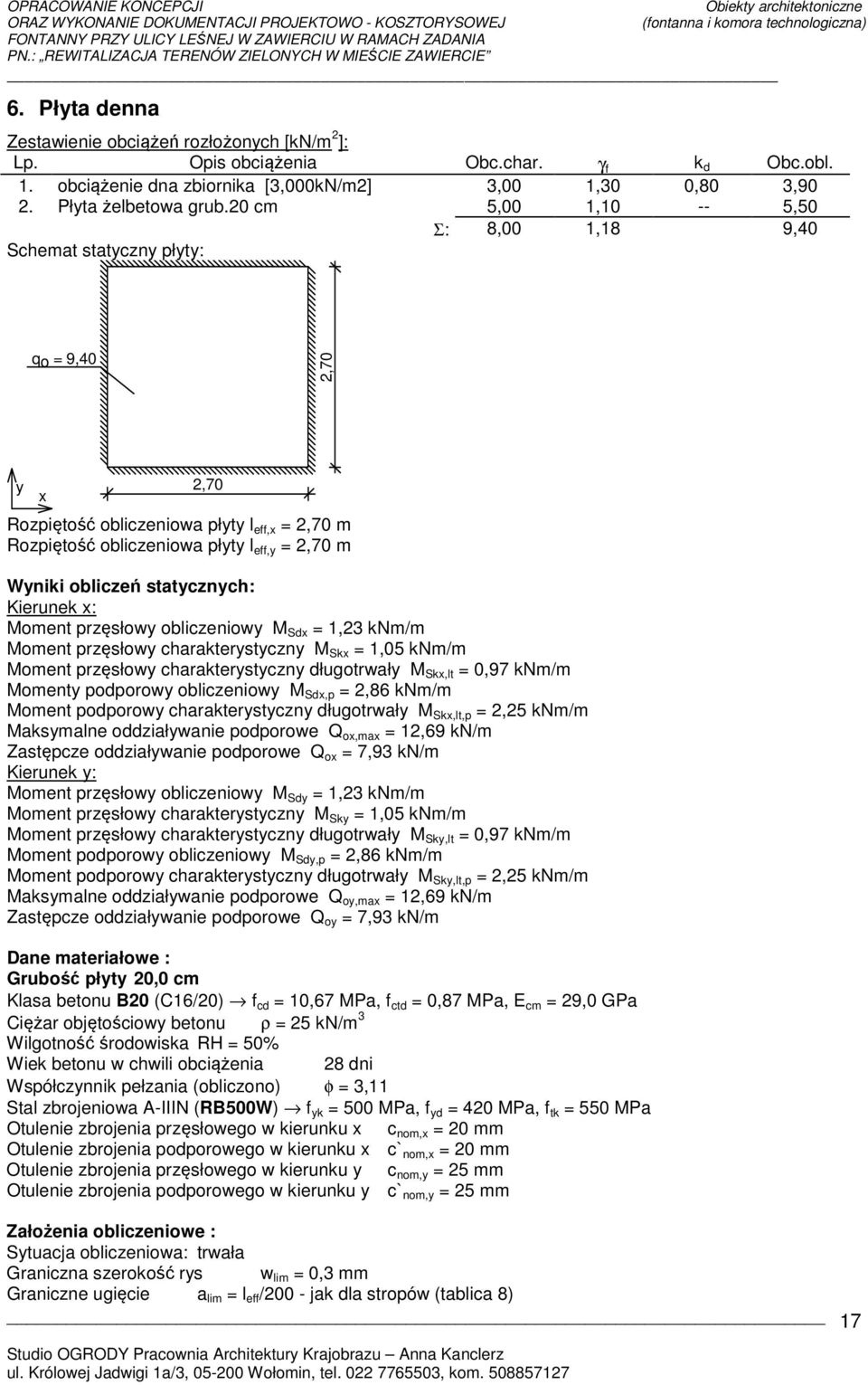

17 6. Płyta denna Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. 1. obciążenie dna zbiornika [3,000kN/m2] 3,00 1,30 0,80 3,90 2. Płyta żelbetowa grub.20 cm 5,00 1, ,50 Σ: 8,00 1,18 9,40 Schemat statyczny płyty: qo = 9,40 2,70 y x 2,70 Rozpiętość obliczeniowa płyty l eff,x = 2,70 m Rozpiętość obliczeniowa płyty l eff,y = 2,70 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 1,23 knm/m Moment przęsłowy charakterystyczny M Skx = 1,05 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 0,97 knm/m Momenty podporowy obliczeniowy M Sdx,p = 2,86 knm/m Moment podporowy charakterystyczny długotrwały M Skx,lt,p = 2,25 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 12,69 kn/m Zastępcze oddziaływanie podporowe Q ox = 7,93 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 1,23 knm/m Moment przęsłowy charakterystyczny M Sky = 1,05 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 0,97 knm/m Moment podporowy obliczeniowy M Sdy,p = 2,86 knm/m Moment podporowy charakterystyczny długotrwały M Sky,lt,p = 2,25 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 12,69 kn/m Zastępcze oddziaływanie podporowe Q oy = 7,93 kn/m Dane materiałowe : Grubość płyty 20,0 cm Klasa betonu B20 (C16/20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa Ciężar objętościowy betonu ρ = 25 kn/m 3 Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 3,11 Stal zbrojeniowa A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 20 mm Otulenie zbrojenia podporowego w kierunku x c`nom,x = 20 mm Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 25 mm Otulenie zbrojenia podporowego w kierunku y c`nom,y = 25 mm Założenia obliczeniowe : Sytuacja obliczeniowa: trwała Graniczna szerokość rys w lim = 0,3 mm Graniczne ugięcie a lim = l eff /200 - jak dla stropów (tablica 8) ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom
18 Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x: Przęsło: Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,27 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ = 0,18%) Warunek nośności na zginanie: M Sd,x = 1,23 knm/mb < M Rd,x = 22,27 knm/mb (5,5%) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,3 mm (0,0%) Podpora: Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,27 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A sp = 3,14 cm 2 /mb (ρ = 0,18%) Warunek nośności na zginanie: M Sd,x,p = 2,86 knm/mb < M Rd,x,p = 22,27 knm/mb (12,8%) Warunek nośności na ścinanie: V Sd,x = 12,69 kn/mb < V Rd1,x = 93,49 kn/mb (13,6%) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,3 mm (0,0%) Kierunek y: Przęsło: Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,21 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ = 0,18%) Warunek nośności na zginanie: M Sd,y = 1,23 knm/mb < M Rd,y = 21,61 knm/mb (5,7%) Szerokość rys prostopadłych: w ky = 0,000 mm < w lim = 0,3 mm (0,0%) Podpora: Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,21 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A sp = 3,14 cm 2 /mb (ρ = 0,18%) Warunek nośności na zginanie: M Sd,y,p = 2,86 knm/mb < M Rd,y,p = 21,61 knm/mb (13,2%) Warunek nośności na ścinanie: V Sd,y = 12,69 kn/mb < V Rd1,y = 91,21 kn/mb (13,9%) Szerokość rys prostopadłych: w ky = 0,000 mm < w lim = 0,3 mm (0,0%) Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 0,09 mm < a lim = 13,50 mm (0,7%) Szkic zbrojenia: Kierunek x: Nr 1 φ10 l = 2860 mm szt krawędzie zamocowane Kierunek y: - krawędzie zamocowane Nr 2 φ10 co 250 mm l = 1227 mm szt. 2x11 Nr 3 φ10 l = 2860 mm szt Nr 4 φ10 co 250 mm l = 1217 mm szt. 2x ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom

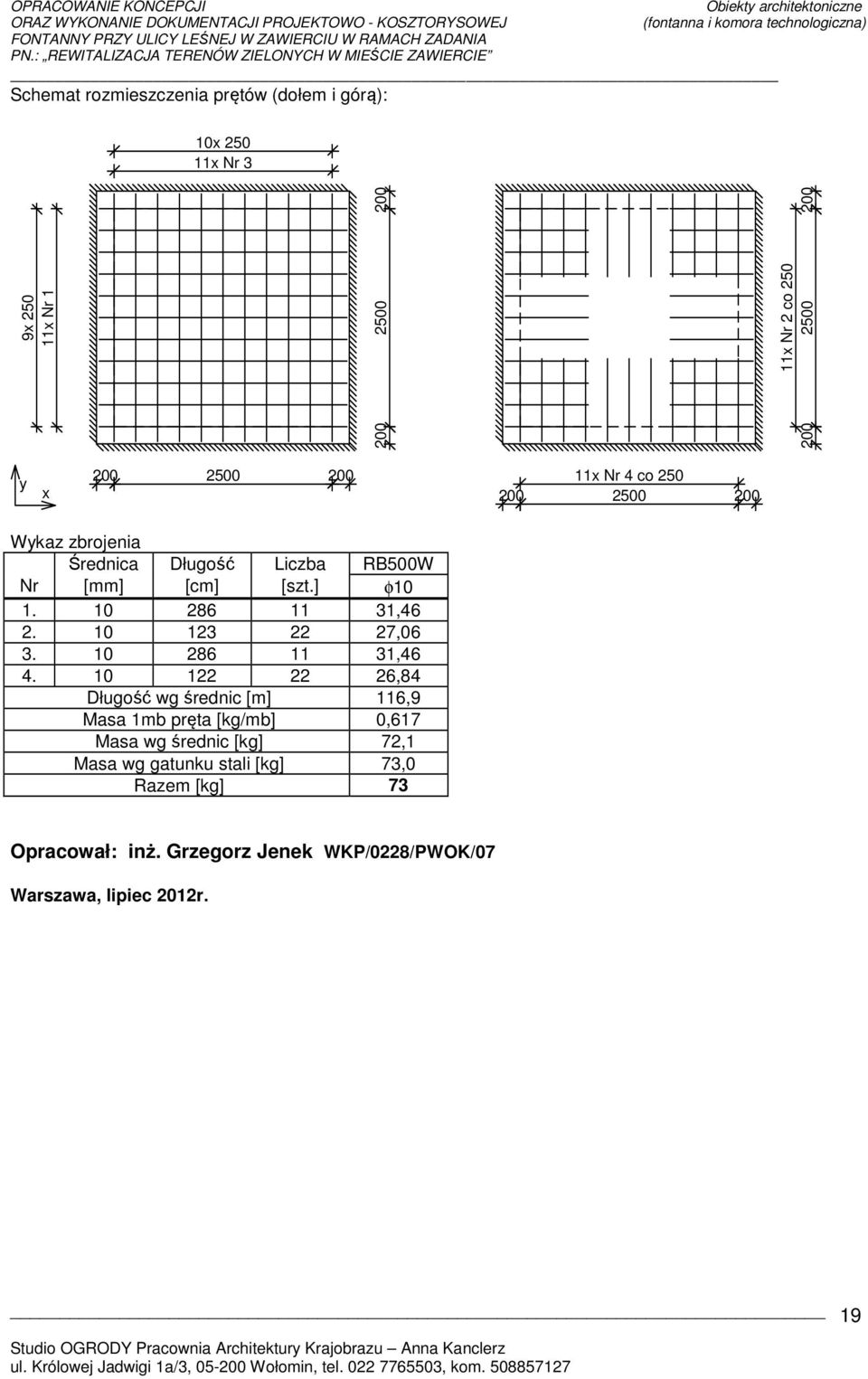

19 Schemat rozmieszczenia prętów (dołem i górą): 10x x Nr x x Nr x Nr 2 co y x x Nr 4 co Wykaz zbrojenia Średnica Długość Liczba RB500W Nr [mm] [cm] [szt.] φ , , , ,84 Długość wg średnic [m] 116,9 Masa 1mb pręta [kg/mb] 0,617 Masa wg średnic [kg] 72,1 Masa wg gatunku stali [kg] 73,0 Razem [kg] 73 Opracował: inż. Grzegorz Jenek WKP/0228/PWOK/07 Warszawa, lipiec 2012r. ul. Królowej Jadwigi 1a/3, Wołomin, tel , kom
20 IV. ZAŁĄCZNIKI
21 Załącznik nr 1. Wołomin, 13 lipca 2012 r. OŚWIADCZENIE Zgodnie z wymaganiami art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z póź. zm.), oświadczam, że opracowanie OBIEKTY ARCHITEKTONICZNE (FONTANNA I KOMORA TECHNOLOGICZNA) w ramach zadania inwestycyjnego OPRACOWANIE KONCEPCJI ORAZ WYKONANIE DOKUMENTACJI PROJEKTOWO - KOSZTORYSOWEJ FONTANNY PRZY ULICY LEŚNEJ W ZAWIERCIU W RAMACH ZADANIA PN.: REWITALIZACJA TERENÓW ZIELONYCH W MIEŚCIE ZAWIERCIE wykonany został zgodnie z obowiązującymi przepisami prawa i zasadami wiedzy technicznej. Projektował: mgr inż. Maja Chodorowska MA/055/09
22
23 Mazowiecka Okręgowa Rada Izby Architektów RP ZAŚWIADCZENIE - ORYGINAŁ (wypis z listy architektów) Mazowiecka Okręgowa Rada Izby Architektów RP zaświadcza, że: mgr inż. arch. Maja Karolina CHODOROWSKA posiadająca kwalifikacje zawodowe do pełnienia samodzielnych funkcji technicznych w budownictwie w specjalności architektonicznej i w zakresie posiadanych uprawnień nr MA/055/09, jest wpisana na listę członków Mazowieckiej Okręgowej Izby Architektów RP pod numerem: MA Członek czynny od: r. Data i miejsce wygenerowania zaświadczenia: r. Warszawa. Zaświadczenie jest ważne do dnia: r. Podpisano elektronicznie w systemie informatycznym Izby Architektów RP przez: Anatol Kuczyński, Sekretarz Okręgowej Rady Izby Architektów RP. Nr weryfikacyjny zaświadczenia: MA AA5B-96E8-F8C7 Dane zawarte w niniejszym zaświadczeniu można sprawdzić podając nr weryfikacyjny zaświadczenia w publicznym serwisie internetowym Izby Architektów: lub kontaktując się bezpośrednio z właściwą Okręgowa Izbą Architektów RP.
24 Załącznik nr 4. Wołomin, 13 lipca 2012 r. OŚWIADCZENIE Zgodnie z wymaganiami art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z póź. zm.), oświadczam, że opracowanie OBIEKTY ARCHITEKTONICZNE (FONTANNA I KOMORA TECHNOLOGICZNA) w zakresie konstrukcyjnym w ramach zadania inwestycyjnego OPRACOWANIE KONCEPCJI ORAZ WYKONANIE DOKUMENTACJI PROJEKTOWO - KOSZTORYSOWEJ FONTANNY PRZY ULICY LEŚNEJ W ZAWIERCIU W RAMACH ZADANIA PN.: REWITALIZACJA TERENÓW ZIELONYCH W MIEŚCIE ZAWIERCIE wykonany został zgodnie z obowiązującymi przepisami prawa i zasadami wiedzy technicznej. Projektował: inż. Grzegorz Jenek nr upr. WKP/0228/PWOK/07
25
26
27
28 V. RYSUNKI
29
30
31
32
Schemat statyczny płyty: Rozpiętość obliczeniowa płyty l eff,x = 3,24 m Rozpiętość obliczeniowa płyty l eff,y = 5,34 m
5,34 OLICZENI STTYCZNE I WYMIROWNIE POZ.2.1. PŁYT Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. f k d Obc.obl. 1. TERKOT 0,24 1,35 -- 0,32 2. WYLEWK CEMENTOW 5CM 2,10 1,35 --
