Kazimiera Kowalewska
8 lat temu
Przeglądów:

6 ZAWARTOŚC PROJEKTU 1. SPIS ZAWARTOŚCI 2. OPIS TECHNICZNY

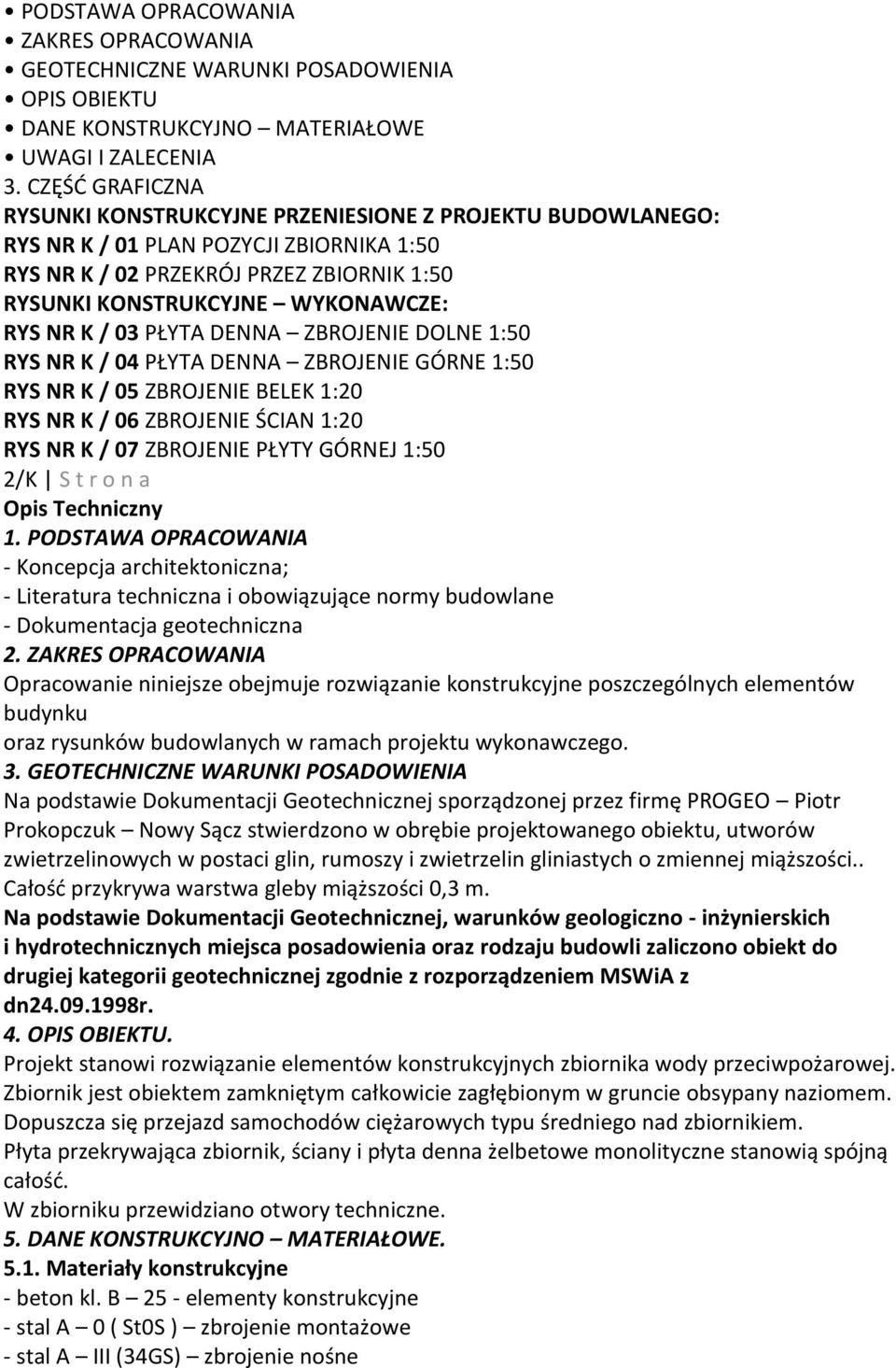

7 PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA GEOTECHNICZNE WARUNKI POSADOWIENIA OPIS OBIEKTU DANE KONSTRUKCYJNO MATERIAŁOWE UWAGI I ZALECENIA 3. CZĘŚD GRAFICZNA RYSUNKI KONSTRUKCYJNE PRZENIESIONE Z PROJEKTU BUDOWLANEGO: RYS NR K / 01 PLAN POZYCJI ZBIORNIKA 1:50 RYS NR K / 02 PRZEKRÓJ PRZEZ ZBIORNIK 1:50 RYSUNKI KONSTRUKCYJNE WYKONAWCZE: RYS NR K / 03 PŁYTA DENNA ZBROJENIE DOLNE 1:50 RYS NR K / 04 PŁYTA DENNA ZBROJENIE GÓRNE 1:50 RYS NR K / 05 ZBROJENIE BELEK 1:20 RYS NR K / 06 ZBROJENIE ŚCIAN 1:20 RYS NR K / 07 ZBROJENIE PŁYTY GÓRNEJ 1:50 2/K S t r o n a Opis Techniczny 1. PODSTAWA OPRACOWANIA - Koncepcja architektoniczna; - Literatura techniczna i obowiązujące normy budowlane - Dokumentacja geotechniczna 2. ZAKRES OPRACOWANIA Opracowanie niniejsze obejmuje rozwiązanie konstrukcyjne poszczególnych elementów budynku oraz rysunków budowlanych w ramach projektu wykonawczego. 3. GEOTECHNICZNE WARUNKI POSADOWIENIA Na podstawie Dokumentacji Geotechnicznej sporządzonej przez firmę PROGEO Piotr Prokopczuk Nowy Sącz stwierdzono w obrębie projektowanego obiektu, utworów zwietrzelinowych w postaci glin, rumoszy i zwietrzelin gliniastych o zmiennej miąższości.. Całośd przykrywa warstwa gleby miąższości 0,3 m. Na podstawie Dokumentacji Geotechnicznej, warunków geologiczno - inżynierskich i hydrotechnicznych miejsca posadowienia oraz rodzaju budowli zaliczono obiekt do drugiej kategorii geotechnicznej zgodnie z rozporządzeniem MSWiA z dn r. 4. OPIS OBIEKTU. Projekt stanowi rozwiązanie elementów konstrukcyjnych zbiornika wody przeciwpożarowej. Zbiornik jest obiektem zamkniętym całkowicie zagłębionym w gruncie obsypany naziomem. Dopuszcza się przejazd samochodów ciężarowych typu średniego nad zbiornikiem. Płyta przekrywająca zbiornik, ściany i płyta denna żelbetowe monolityczne stanowią spójną całośd. W zbiorniku przewidziano otwory techniczne. 5. DANE KONSTRUKCYJNO MATERIAŁOWE Materiały konstrukcyjne - beton kl. B 25 - elementy konstrukcyjne - stal A 0 ( St0S ) zbrojenie montażowe - stal A III (34GS) zbrojenie nośne

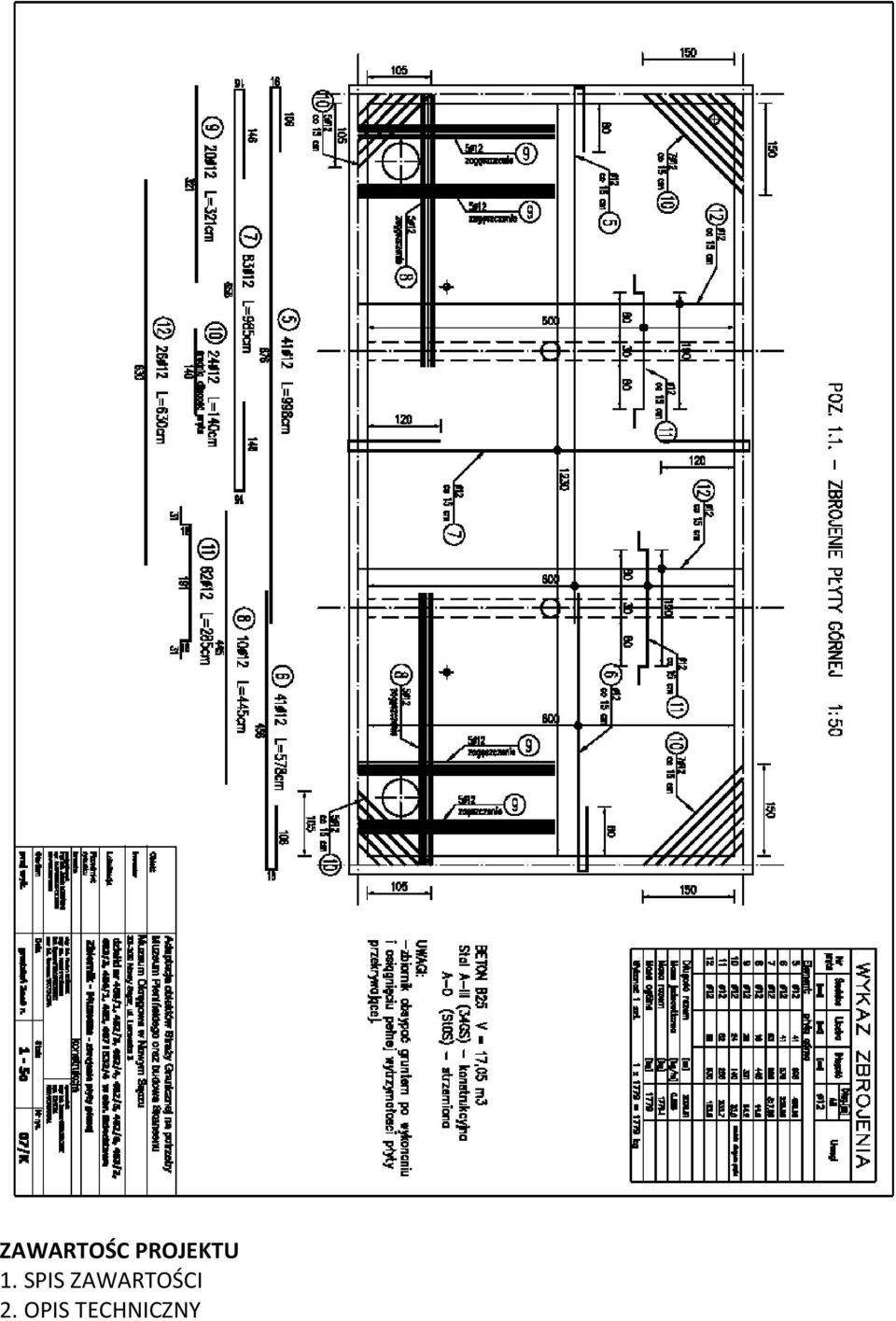

NR K / 03 PŁYTA DENNA ZBROJENIE DOLNE 1:50 RYS NR K / 04 PŁYTA DENNA ZBROJENIE GÓRNE 1:50 RYS NR K / 05 ZBROJENIE BELEK 1:20 RYS NR K / 06 ZBROJENIE ŚCIAN 1:20 RYS NR K / 07 ZBROJENIE PŁYTY GÓRNEJ

8 5.2.Metoda wykonawstwa. Obiekt będzie wykonywany przez firmę budowlaną wykonującą tego typu prace metodami tradycyjnymi. 5.3.Płyta przekrywająca. Płyta przekrywająca żelbetowa z betonu B25, stal AIII, grubości 0,20 m. Płyta krzyżowo zbrojona oparta na ścianach zewnętrznych i zebrach poprzecznych. Żebra żelbetowe dwuprzęsłowe monolitycznie połączone z płytą z betonu B25. Żebro oparte na ścianach zewnętrznych i w środku rozpiętości na słupie żelbetowym okrągłym o średnicy 0,30 m. W płycie przewidziano również wykonanie dwóch wieoców pod wyłaz żeliwny typu ciężkiego 3/K S t r o n a 5.4.Ściany zbiornika. Ściany zbiornika żelbetowe monolityczne z betonu B25 o grubości 0,30 m. Zbrojone stalą A-III obustronnie w obu kierunkach. 5.5.Płyta denna. Płyta denna żelbetowa monolityczna z betonu B25 grubości 0,4m, z dwoma żebrami ukrytymi w płycie. Uwaga. Wszystkie prace budowlane należy wykonad pod nadzorem technicznym, zgodnie z dokumentacją projektową i wymaganiami technicznymi obowiązującymi w budownictwie oraz z zachowaniem przepisów BHP UWAGI I ZALECENIA : Roboty należy wykonywad w porze możliwie suchej. Zbiornik obsypad gruntem dopiero po wykonaniu i osiągnięciu pełnej wytrzymałości płyty górnej przekrywającej. Dopuszcza się przejazd samochodów ciężarowych nad zbiornikiem typu ciężkiego. Zbiornik zagłębiony w gruncie 0,25 m poniżej projektowanego poziomu terenu. Rzedną projektowanego terenu przyjąd zgodnie z projektem zagospodarowania. Wszystkie prace wykonad w jednym sezonie. W płycie przekrywającej wykonad wieoce pod włazy żeliwne W płycie dennej należy wykonad belki ukryte. Zbiornik należy pokryd izolacją przeciwwodną typu ciężkiego od strony zewnętrznej i wewnętrznej. Zbrojenie konstrukcji żelbetowych należy wykonad zgodnie z PN-B W ścianach i płycie należy wykonad otwory dla przeprowadzenia instalacji zbiornika Wszystkie przejścia instalacji przez zbiornik należy uszczelnid kitem trwale plastycznym Stosowad materiały posiadające odpowiednie atesty lub świadectwa dopuszczenia do stosowania w budownictwie. Prace budowlane prowadzid pod nadzorem osób uprawnionych przez osoby wykwalifikowane. Roboty należy wykonywad zgodnie z dokumentacją techniczną, zasadami BHP i sztuką budowlaną.. Wszystkie wymiary należy sprawdzid i skorygowad na budowie. 4/K S t r o n a Rysunki Konstrukcyjne RYSUNKI KONSTRUKCYJNE PRZENIESIONE Z PROJEKTU BUDOWLANEGO

Żebra żelbetowe dwuprzęsłowe monolitycznie połączone z płytą z betonu B25. Żebro oparte na ścianach zewnętrznych i w środku rozpiętości na słupie żelbetowym okrągłym o średnicy 0,30 m.

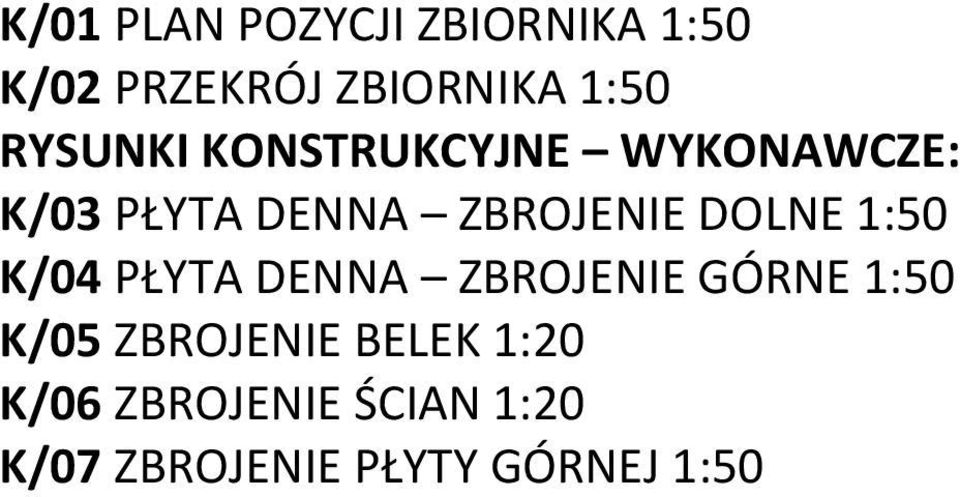

9 K/01 PLAN POZYCJI ZBIORNIKA 1:50 K/02 PRZEKRÓJ ZBIORNIKA 1:50 RYSUNKI KONSTRUKCYJNE WYKONAWCZE: K/03 PŁYTA DENNA ZBROJENIE DOLNE 1:50 K/04 PŁYTA DENNA ZBROJENIE GÓRNE 1:50 K/05 ZBROJENIE BELEK 1:20 K/06 ZBROJENIE ŚCIAN 1:20 K/07 ZBROJENIE PŁYTY GÓRNEJ 1:50

DOLNE 1:50 K/04 PŁYTA DENNA ZBROJENIE GÓRNE 1:50 K/05 ZBROJENIE
