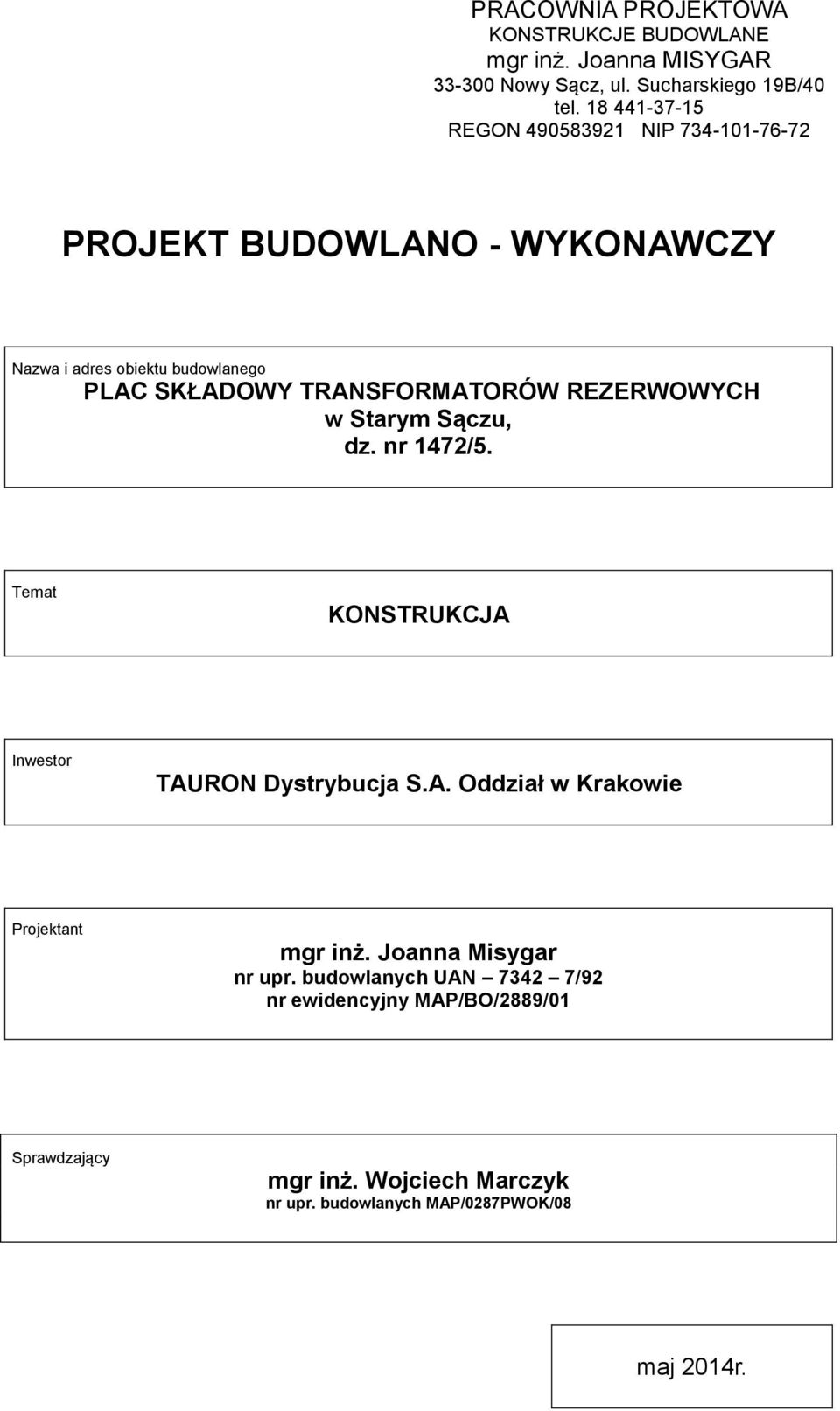

1 tel REGON NIP PROJEKT BUDOWLANO - WYKONAWCZY Nazwa i adres obiektu budowlanego PLAC SKŁADOWY TRANSFORMATORÓW REZERWOWYCH w Starym Sączu, dz. nr 147/5. Temat KONSTRUKCJA Inwestor TAURON Dystrybucja S.A. Oddział w Krakowie Projektant mgr inż. Joanna Misygar nr upr. budowlanych UAN 734 7/9 nr ewidencyjny MAP/BO/889/01 Sprawdzający mgr inż. Wojciech Marczyk nr upr. budowlanych MAP/087PWOK/08 maj 014r.

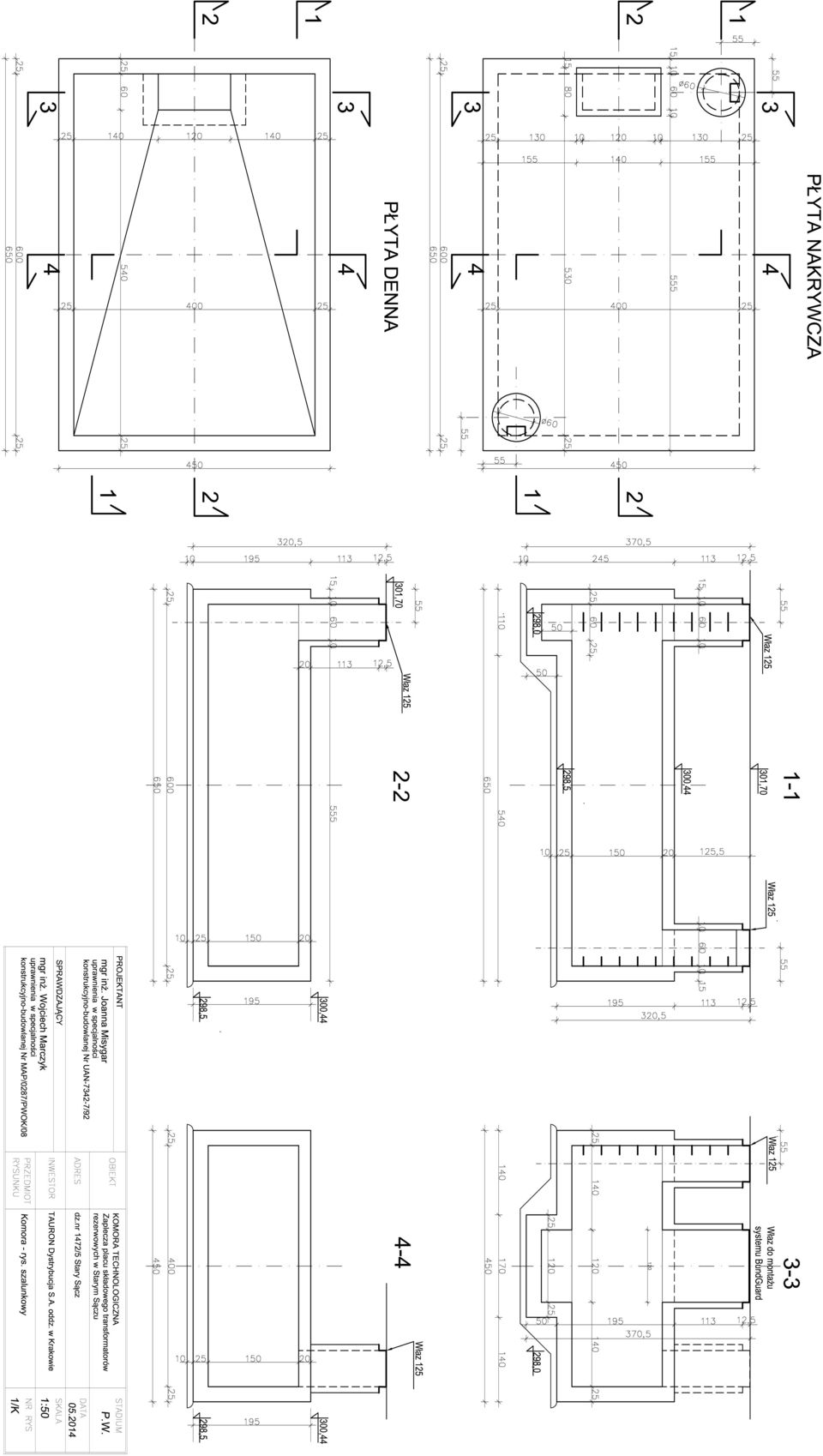

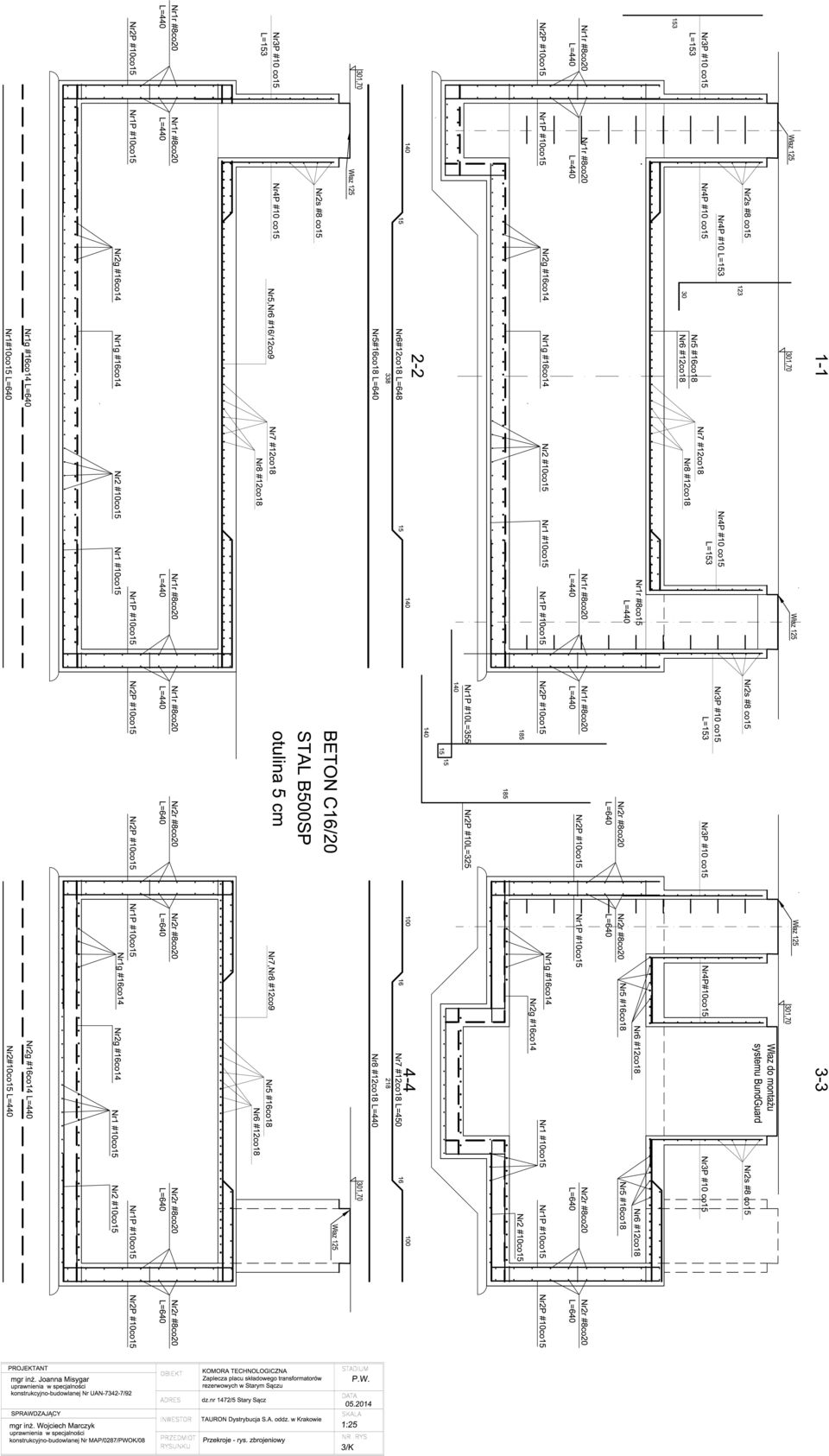

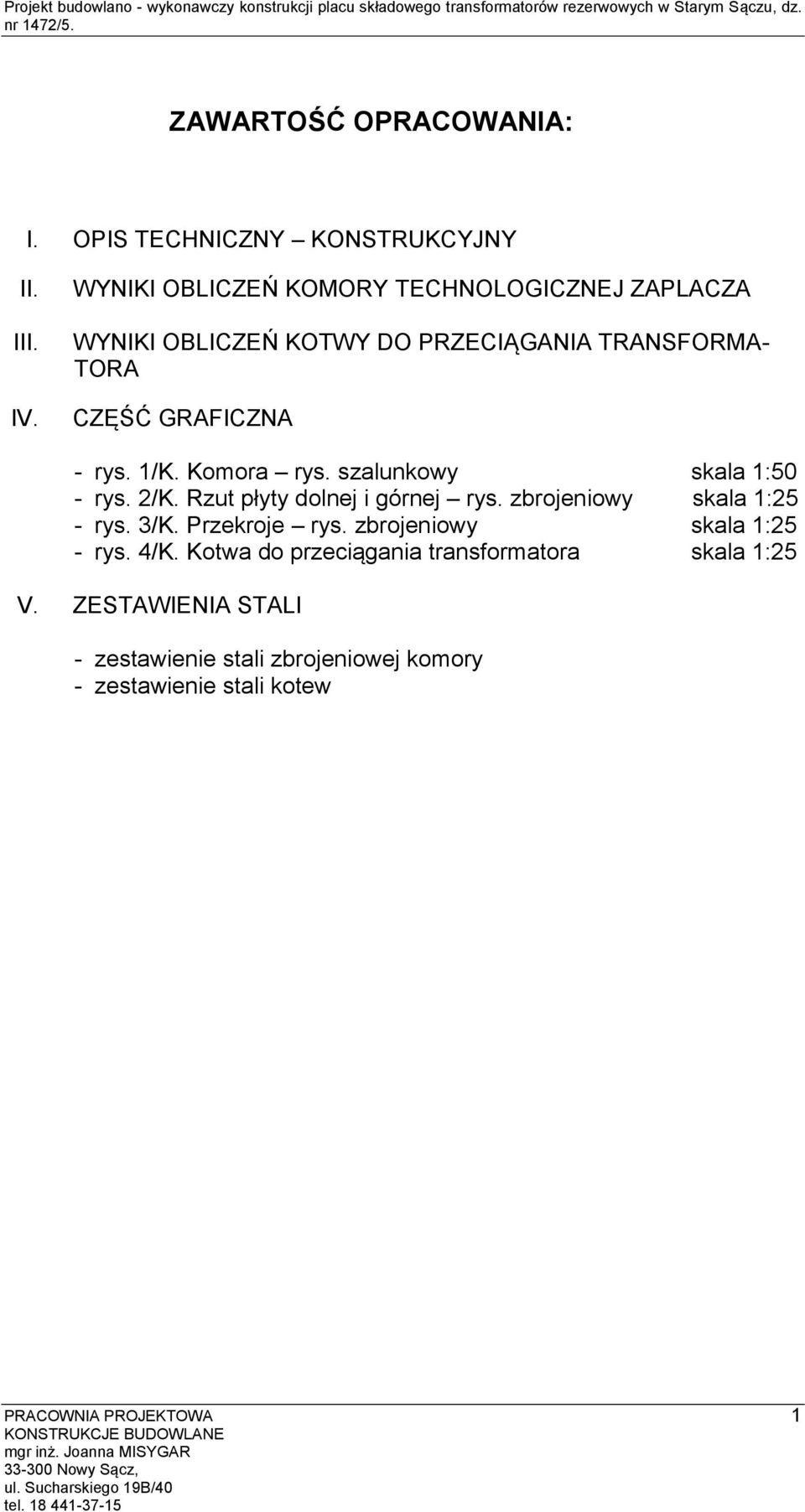

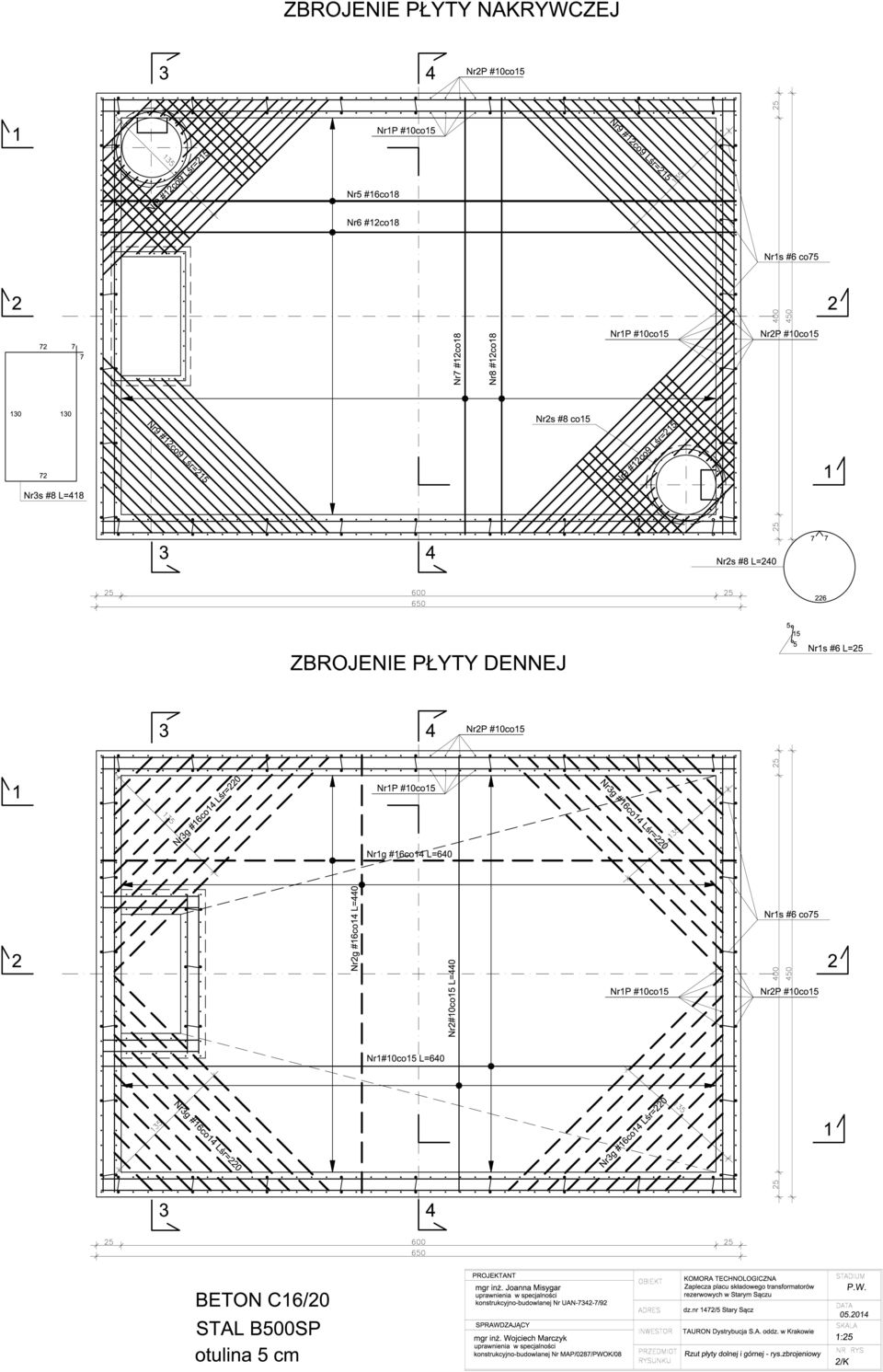

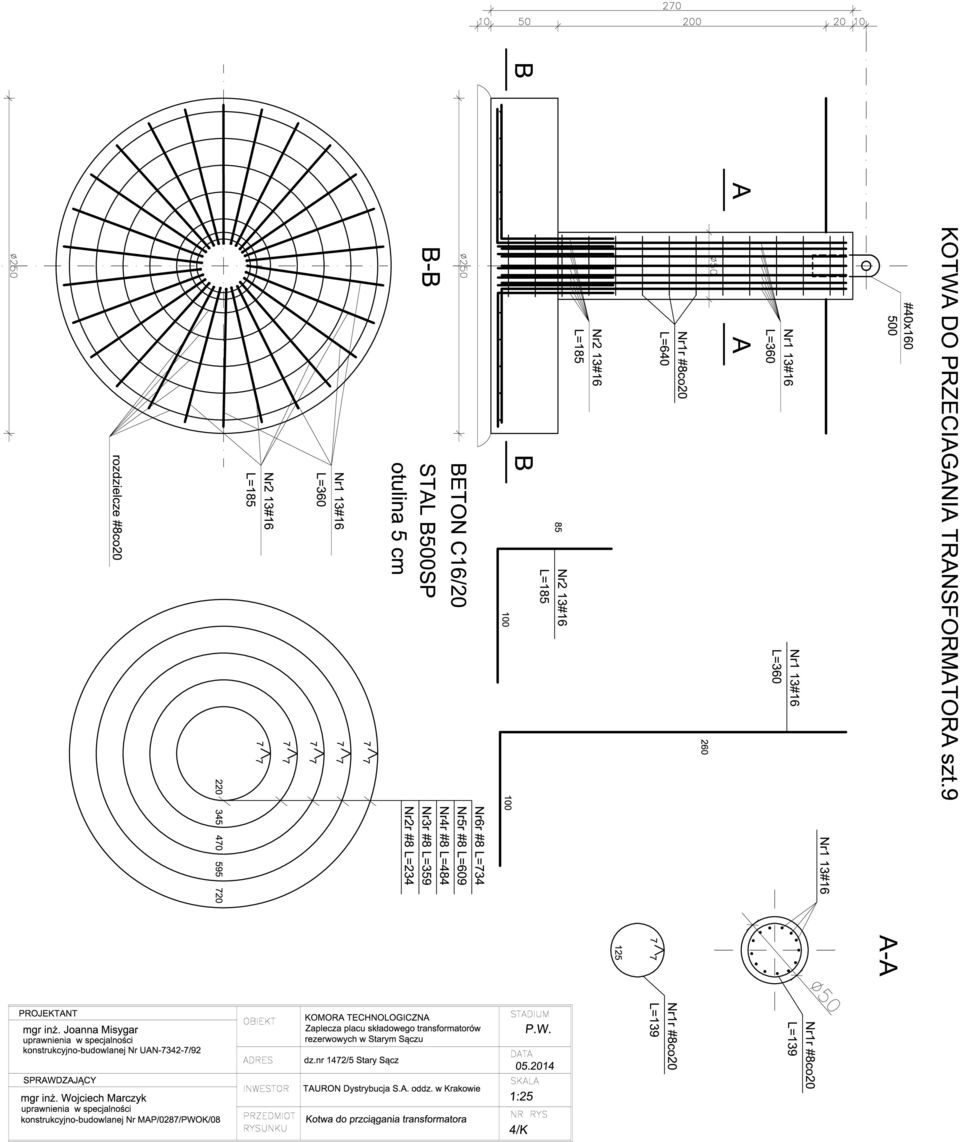

2 Projekt budowlano - wykonawczy konstrukcji placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. ZAWARTOŚĆ OPRACOWANIA: I. OPIS TECHNICZNY KONSTRUKCYJNY II. III. IV. WYNIKI OBLICZEŃ KOMORY TECHNOLOGICZNEJ ZAPLACZA WYNIKI OBLICZEŃ KOTWY DO PRZECIĄGANIA TRANSFORMA- TORA CZĘŚĆ GRAFICZNA - rys. 1/K. Komora rys. szalunkowy skala 1:50 - rys. /K. Rzut płyty dolnej i górnej rys. zbrojeniowy skala 1:5 - rys. 3/K. Przekroje rys. zbrojeniowy skala 1:5 - rys. 4/K. Kotwa do przeciągania transformatora skala 1:5 V. ZESTAWIENIA STALI - zestawienie stali zbrojeniowej komory - zestawienie stali kotew tel

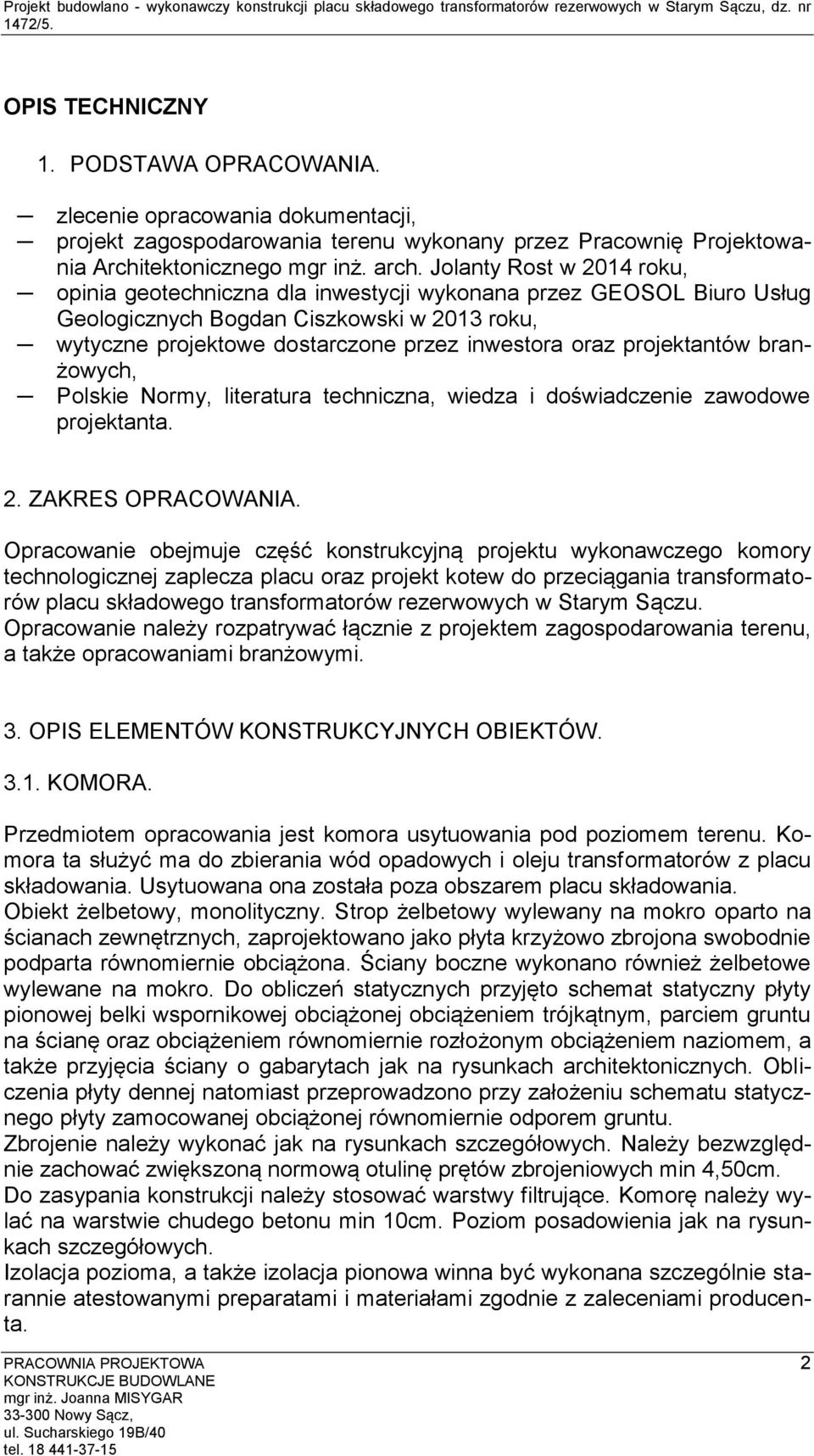

3 Projekt budowlano - wykonawczy konstrukcji placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA. zlecenie opracowania dokumentacji, projekt zagospodarowania terenu wykonany przez Pracownię Projektowania Architektonicznego mgr inż. arch. Jolanty Rost w 014 roku, opinia geotechniczna dla inwestycji wykonana przez GEOSOL Biuro Usług Geologicznych Bogdan Ciszkowski w 013 roku, wytyczne projektowe dostarczone przez inwestora oraz projektantów branżowych, Polskie Normy, literatura techniczna, wiedza i doświadczenie zawodowe projektanta.. ZAKRES OPRACOWANIA. Opracowanie obejmuje część konstrukcyjną projektu wykonawczego komory technologicznej zaplecza placu oraz projekt kotew do przeciągania transformatorów placu składowego transformatorów rezerwowych w Starym Sączu. Opracowanie należy rozpatrywać łącznie z projektem zagospodarowania terenu, a także opracowaniami branżowymi. 3. OPIS ELEMENTÓW KONSTRUKCYJNYCH OBIEKTÓW KOMORA. Przedmiotem opracowania jest komora usytuowania pod poziomem terenu. Komora ta służyć ma do zbierania wód opadowych i oleju transformatorów z placu składowania. Usytuowana ona została poza obszarem placu składowania. Obiekt żelbetowy, monolityczny. Strop żelbetowy wylewany na mokro oparto na ścianach zewnętrznych, zaprojektowano jako płyta krzyżowo zbrojona swobodnie podparta równomiernie obciążona. Ściany boczne wykonano również żelbetowe wylewane na mokro. Do obliczeń statycznych przyjęto schemat statyczny płyty pionowej belki wspornikowej obciążonej obciążeniem trójkątnym, parciem gruntu na ścianę oraz obciążeniem równomiernie rozłożonym obciążeniem naziomem, a także przyjęcia ściany o gabarytach jak na rysunkach architektonicznych. Obliczenia płyty dennej natomiast przeprowadzono przy założeniu schematu statycznego płyty zamocowanej obciążonej równomiernie odporem gruntu. Zbrojenie należy wykonać jak na rysunkach szczegółowych. Należy bezwzględnie zachować zwiększoną normową otulinę prętów zbrojeniowych min 4,50cm. Do zasypania konstrukcji należy stosować warstwy filtrujące. Komorę należy wylać na warstwie chudego betonu min 10cm. Poziom posadowienia jak na rysunkach szczegółowych. Izolacja pozioma, a także izolacja pionowa winna być wykonana szczególnie starannie atestowanymi preparatami i materiałami zgodnie z zaleceniami producenta. tel

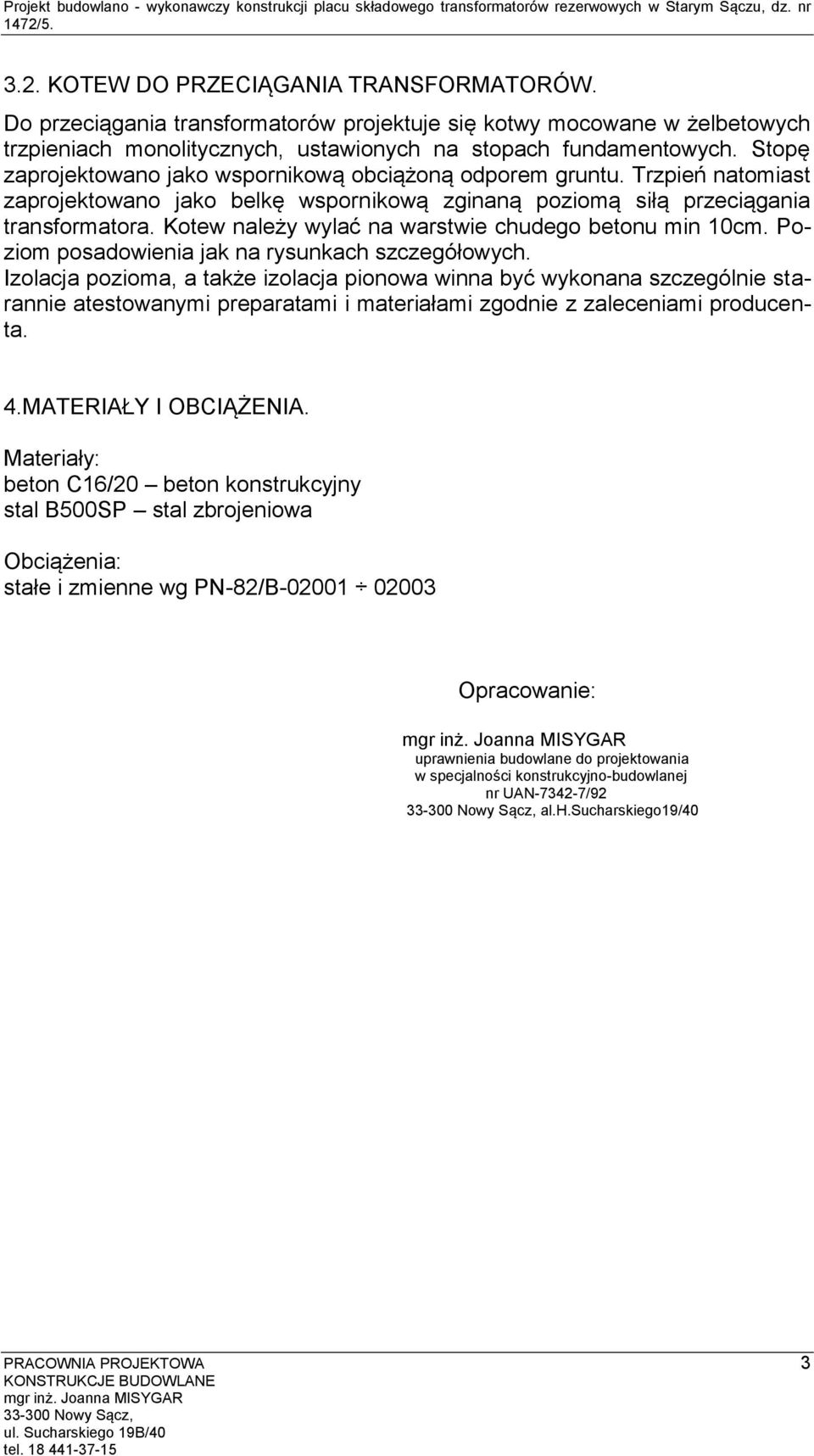

4 Projekt budowlano - wykonawczy konstrukcji placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/ KOTEW DO PRZECIĄGANIA TRANSFORMATORÓW. Do przeciągania transformatorów projektuje się kotwy mocowane w żelbetowych trzpieniach monolitycznych, ustawionych na stopach fundamentowych. Stopę zaprojektowano jako wspornikową obciążoną odporem gruntu. Trzpień natomiast zaprojektowano jako belkę wspornikową zginaną poziomą siłą przeciągania transformatora. Kotew należy wylać na warstwie chudego betonu min 10cm. Poziom posadowienia jak na rysunkach szczegółowych. Izolacja pozioma, a także izolacja pionowa winna być wykonana szczególnie starannie atestowanymi preparatami i materiałami zgodnie z zaleceniami producenta. 4.MATERIAŁY I OBCIĄŻENIA. Materiały: beton C16/0 beton konstrukcyjny stal B500SP stal zbrojeniowa Obciążenia: stałe i zmienne wg PN-8/B Opracowanie: uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej nr UAN-734-7/9 al.h.sucharskiego19/40 tel

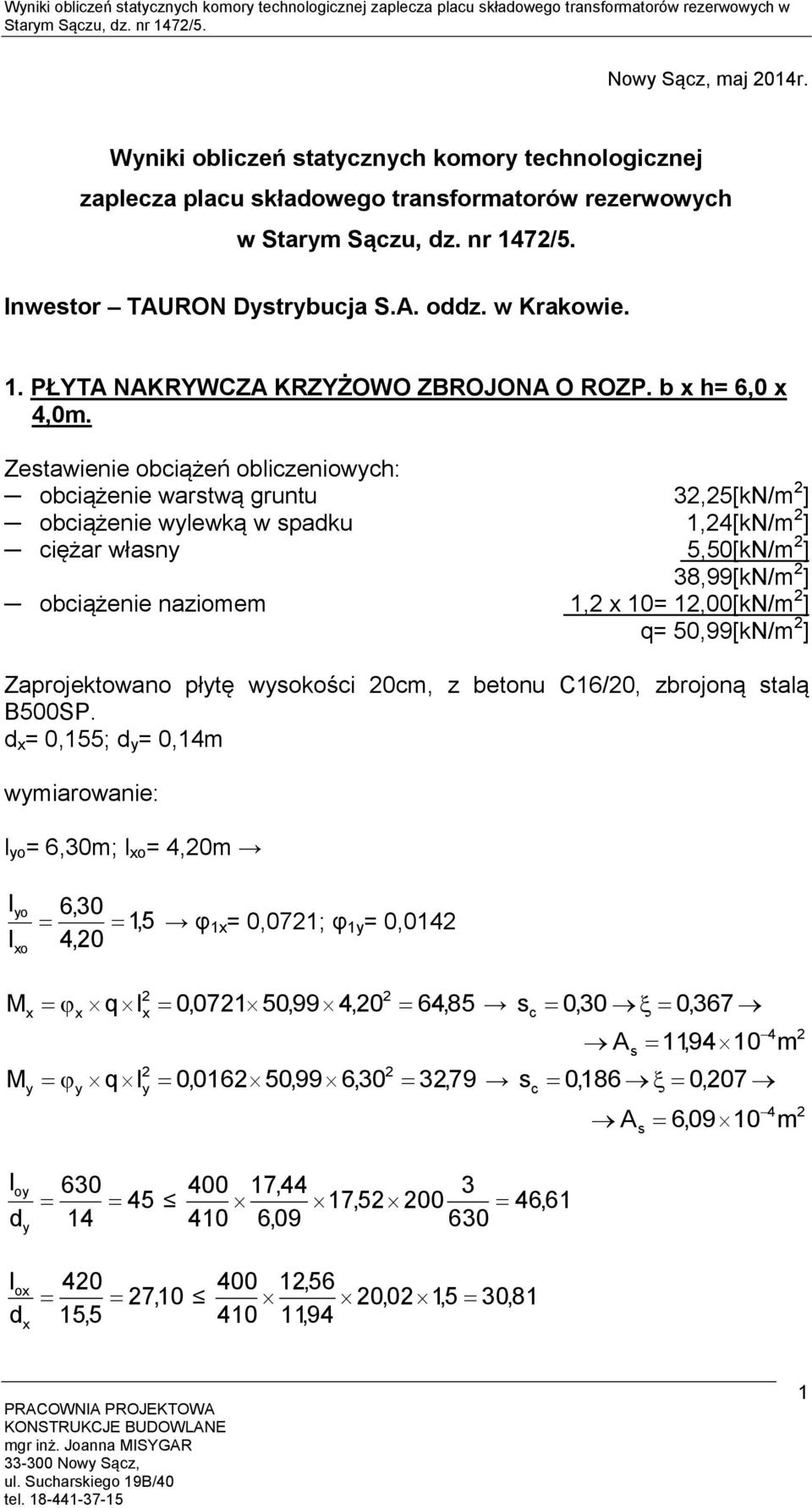

5 Wyniki obliczeń statycznych komory technologicznej zaplecza placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. Nowy Sącz, maj 014r. Wyniki obliczeń statycznych komory technologicznej zaplecza placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. Inwestor TAURON Dystrybucja S.A. oddz. w Krakowie. 1. PŁYTA NAKRYWCZA KRZYŻOWO ZBROJONA O ROZP. b x h= 6,0 x 4,0m. Zestawienie obciążeń obliczeniowych: obciążenie warstwą gruntu 3,5[kN/m ] obciążenie wylewką w spadku 1,4[kN/m ] ciężar własny 5,50[kN/m ] 38,99[kN/m ] obciążenie naziomem 1, x 10= 1,00[kN/m ] q= 50,99[kN/m ] Zaprojektowano płytę wysokości 0cm, z betonu C16/0, zbrojoną stalą B500SP. d x = 0,155; d y = 0,14m wymiarowanie: l yo = 6,30m; l xo = 4,0m l l yo xo M M l oy d x y y l d ox x 6,30 1,5 φ 1x = 0,071; φ 1y = 0,014 4,0 ql 0,071 50,99 4,0 64,85 0,30 0, 367 x x s c A s 11,9410 ql 0,01650,99 6,30 3,79 0,186 0, 07 y y , , , , ,56 7,10 0,01,5 30, 81 15, ,94 s c A s 6, m m tel

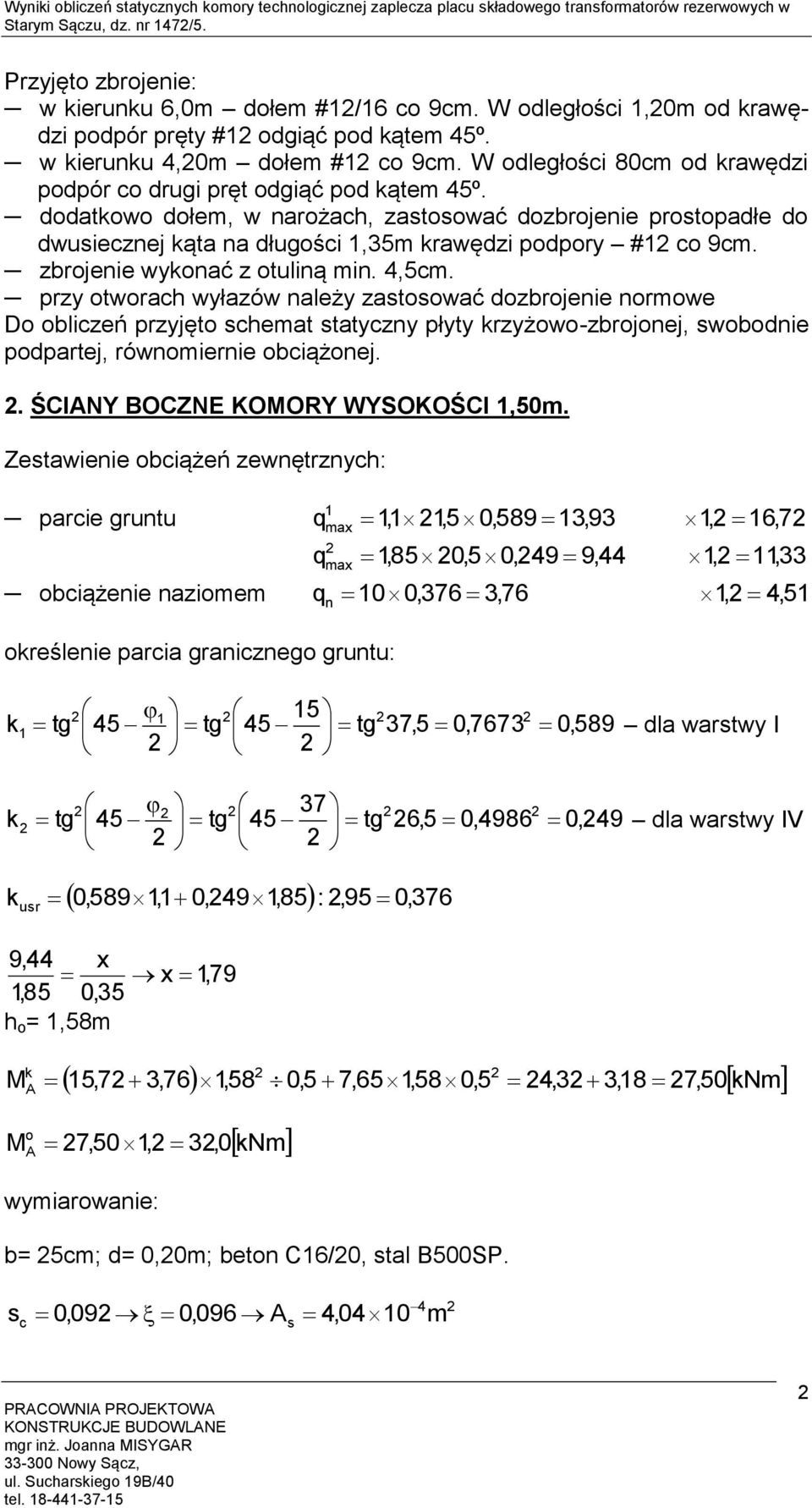

6 Wyniki obliczeń statycznych komory technologicznej zaplecza placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. Przyjęto zbrojenie: w kierunku 6,0m dołem #1/16 co 9cm. W odległości 1,0m od krawędzi podpór pręty #1 odgiąć pod kątem 45º. w kierunku 4,0m dołem #1 co 9cm. W odległości 80cm od krawędzi podpór co drugi pręt odgiąć pod kątem 45º. dodatkowo dołem, w narożach, zastosować dozbrojenie prostopadłe do dwusiecznej kąta na długości 1,35m krawędzi podpory #1 co 9cm. zbrojenie wykonać z otuliną min. 4,5cm. przy otworach wyłazów należy zastosować dozbrojenie normowe Do obliczeń przyjęto schemat statyczny płyty krzyżowo-zbrojonej, swobodnie podpartej, równomiernie obciążonej.. ŚCIANY BOCZNE KOMORY WYSOKOŚCI 1,50m. Zestawienie obciążeń zewnętrznych: parcie gruntu 1,1 1,5 0,589 13, 93 1, 16, 7 q 1 max q max 1,85 0,5 0,49 9,44 1, 11, 33 obciążenie naziomem 100,376 3, 76 1, 4, 51 q n określenie parcia granicznego gruntu: k k 1 15 tg 45 tg 45 tg 37,5 0,7673 0,589 dla warstwy I 1 37 tg 45 tg 45 tg 6,5 0,4986 0,49 dla warstwy IV k usr 9,44 1,85 h o = 1,58m M k A 0,5891,1 0,491,85:,95 0, 376 x 0,35 x 1,79 15,7 3,761,58 0,5 7,651,580,5 4,3 3,18 7,50kNm M o A 7,501, 3,0 knm wymiarowanie: b= 5cm; d= 0,0m; beton C16/0, stal B500SP. s 0,09 0,096 A c s 4, m tel

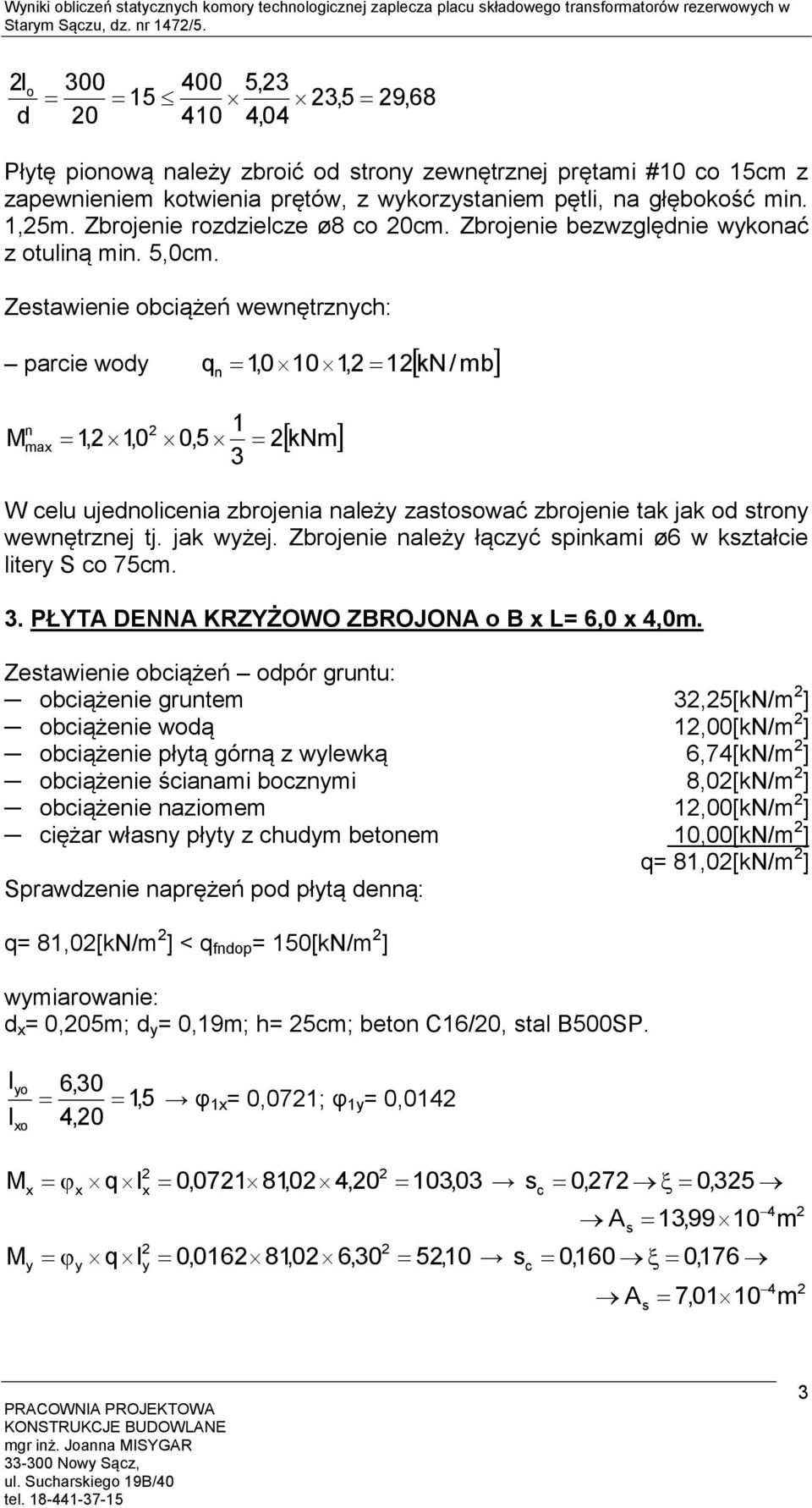

7 Wyniki obliczeń statycznych komory technologicznej zaplecza placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. l ,3 o 15 3,5 9,68 d ,04 Płytę pionową należy zbroić od strony zewnętrznej prętami #10 co 15cm z zapewnieniem kotwienia prętów, z wykorzystaniem pętli, na głębokość min. 1,5m. Zbrojenie rozdzielcze ø8 co 0cm. Zbrojenie bezwzględnie wykonać z otuliną min. 5,0cm. Zestawienie obciążeń wewnętrznych: parcie wody 1,0 101, 1kN/ mb q n M n max 1, 1,0 1 0,5 knm 3 W celu ujednolicenia zbrojenia należy zastosować zbrojenie tak jak od strony wewnętrznej tj. jak wyżej. Zbrojenie należy łączyć spinkami ø6 w kształcie litery S co 75cm. 3. PŁYTA DENNA KRZYŻOWO ZBROJONA o B x L= 6,0 x 4,0m. Zestawienie obciążeń odpór gruntu: obciążenie gruntem 3,5[kN/m ] obciążenie wodą 1,00[kN/m ] obciążenie płytą górną z wylewką 6,74[kN/m ] obciążenie ścianami bocznymi 8,0[kN/m ] obciążenie naziomem 1,00[kN/m ] ciężar własny płyty z chudym betonem 10,00[kN/m ] q= 81,0[kN/m ] Sprawdzenie naprężeń pod płytą denną: q= 81,0[kN/m ] < q fndop = 150[kN/m ] wymiarowanie: d x = 0,05m; d y = 0,19m; h= 5cm; beton C16/0, stal B500SP. l l yo xo M M x y 6,30 1,5 φ 1x = 0,071; φ 1y = 0,014 4,0 ql 0,071 81,0 4,0 103,03 0,7 0, 35 x x s c A s 13,9910 ql 0,01681,0 6,30 5,10 0,160 0, 176 y y s c A s 7, m m tel

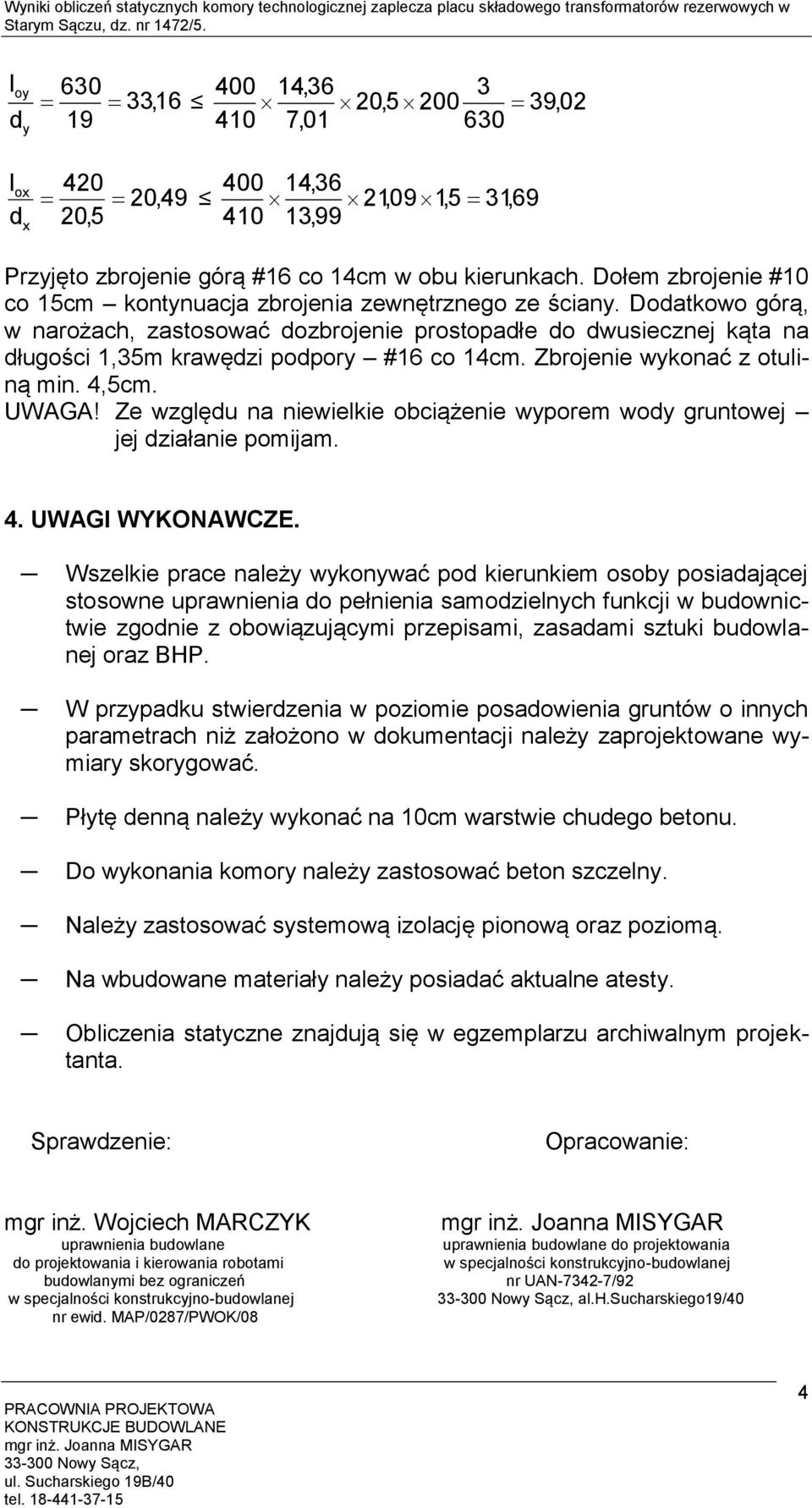

8 Wyniki obliczeń statycznych komory technologicznej zaplecza placu składowego transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. l oy d y l d ox x , ,16 0, , , ,36 0,49 1,091,5 31, 69 0, ,99 Przyjęto zbrojenie górą #16 co 14cm w obu kierunkach. Dołem zbrojenie #10 co 15cm kontynuacja zbrojenia zewnętrznego ze ściany. Dodatkowo górą, w narożach, zastosować dozbrojenie prostopadłe do dwusiecznej kąta na długości 1,35m krawędzi podpory #16 co 14cm. Zbrojenie wykonać z otuliną min. 4,5cm. UWAGA! Ze względu na niewielkie obciążenie wyporem wody gruntowej jej działanie pomijam. 4. UWAGI WYKONAWCZE. Wszelkie prace należy wykonywać pod kierunkiem osoby posiadającej stosowne uprawnienia do pełnienia samodzielnych funkcji w budownictwie zgodnie z obowiązującymi przepisami, zasadami sztuki budowlanej oraz BHP. W przypadku stwierdzenia w poziomie posadowienia gruntów o innych parametrach niż założono w dokumentacji należy zaprojektowane wymiary skorygować. Płytę denną należy wykonać na 10cm warstwie chudego betonu. Do wykonania komory należy zastosować beton szczelny. Należy zastosować systemową izolację pionową oraz poziomą. Na wbudowane materiały należy posiadać aktualne atesty. Obliczenia statyczne znajdują się w egzemplarzu archiwalnym projektanta. Sprawdzenie: Opracowanie: mgr inż. Wojciech MARCZYK uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno-budowlanej nr ewid. MAP/087/PWOK/08 uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej nr UAN-734-7/9 al.h.sucharskiego19/40 tel

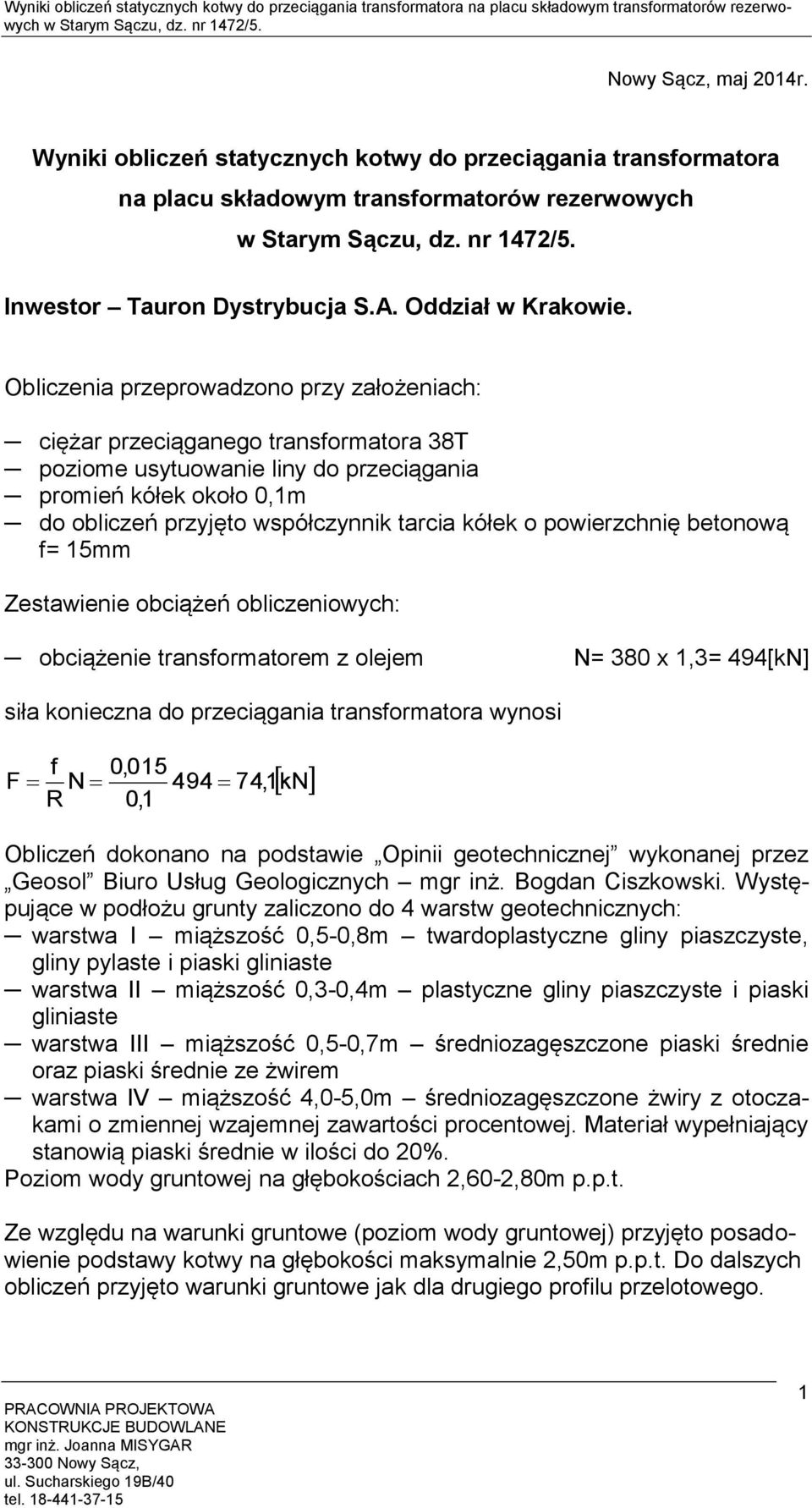

9 Wyniki obliczeń statycznych kotwy do przeciągania transformatora na placu składowym transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. Nowy Sącz, maj 014r. Wyniki obliczeń statycznych kotwy do przeciągania transformatora na placu składowym transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. Inwestor Tauron Dystrybucja S.A. Oddział w Krakowie. Obliczenia przeprowadzono przy założeniach: ciężar przeciąganego transformatora 38T poziome usytuowanie liny do przeciągania promień kółek około 0,1m do obliczeń przyjęto współczynnik tarcia kółek o powierzchnię betonową f= 15mm Zestawienie obciążeń obliczeniowych: obciążenie transformatorem z olejem N= 380 x 1,3= 494[kN] siła konieczna do przeciągania transformatora wynosi F f N R 0, ,1kN 0,1 Obliczeń dokonano na podstawie Opinii geotechnicznej wykonanej przez Geosol Biuro Usług Geologicznych mgr inż. Bogdan Ciszkowski. Występujące w podłożu grunty zaliczono do 4 warstw geotechnicznych: warstwa I miąższość 0,5-0,8m twardoplastyczne gliny piaszczyste, gliny pylaste i piaski gliniaste warstwa II miąższość 0,3-0,4m plastyczne gliny piaszczyste i piaski gliniaste warstwa III miąższość 0,5-0,7m średniozagęszczone piaski średnie oraz piaski średnie ze żwirem warstwa IV miąższość 4,0-5,0m średniozagęszczone żwiry z otoczakami o zmiennej wzajemnej zawartości procentowej. Materiał wypełniający stanowią piaski średnie w ilości do 0%. Poziom wody gruntowej na głębokościach,60-,80m p.p.t. Ze względu na warunki gruntowe (poziom wody gruntowej) przyjęto posadowienie podstawy kotwy na głębokości maksymalnie,50m p.p.t. Do dalszych obliczeń przyjęto warunki gruntowe jak dla drugiego profilu przelotowego. tel

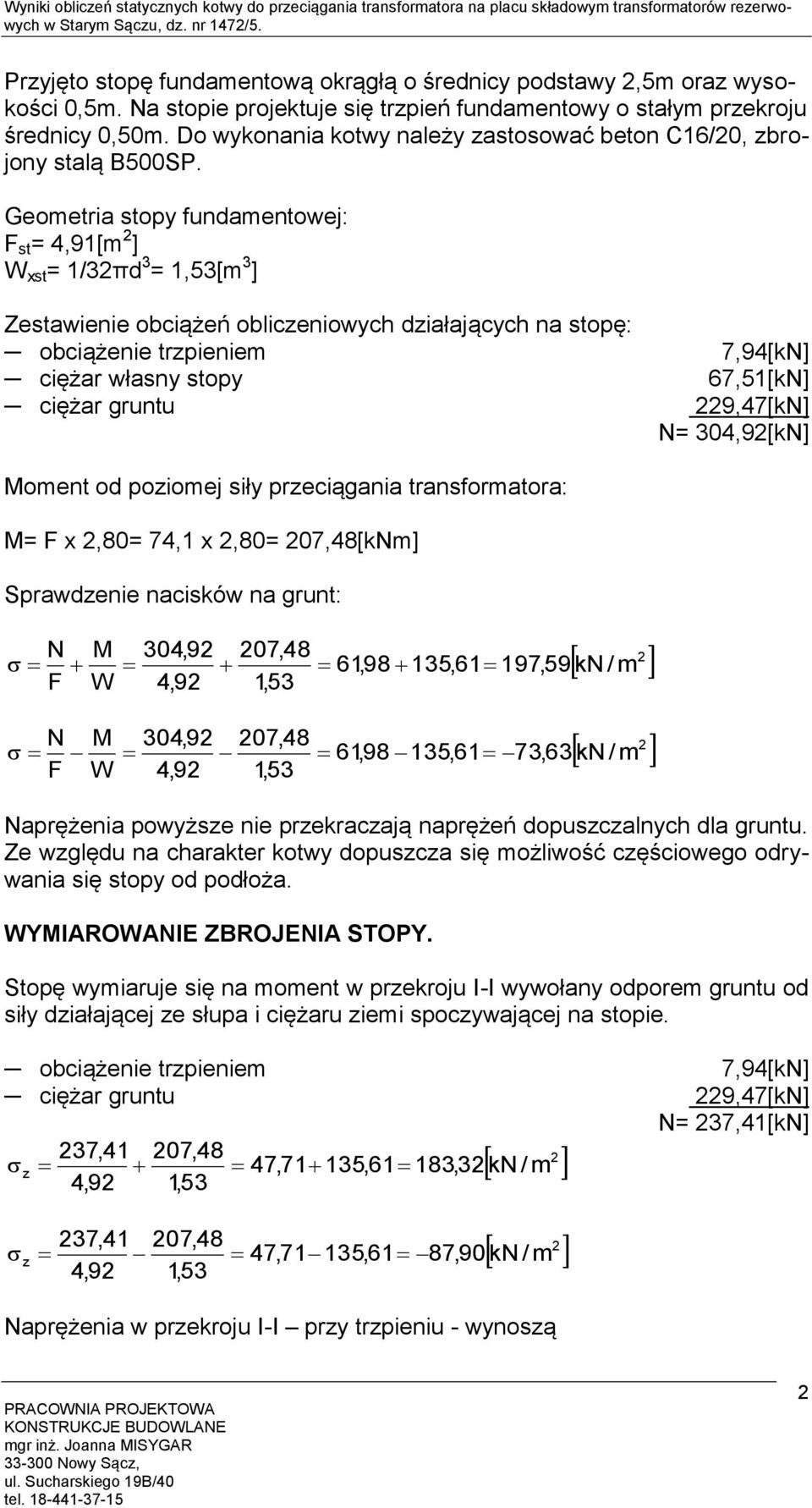

10 Wyniki obliczeń statycznych kotwy do przeciągania transformatora na placu składowym transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. Przyjęto stopę fundamentową okrągłą o średnicy podstawy,5m oraz wysokości 0,5m. Na stopie projektuje się trzpień fundamentowy o stałym przekroju średnicy 0,50m. Do wykonania kotwy należy zastosować beton C16/0, zbrojony stalą B500SP. Geometria stopy fundamentowej: F st = 4,91[m ] W xst = 1/3πd 3 = 1,53[m 3 ] Zestawienie obciążeń obliczeniowych działających na stopę: obciążenie trzpieniem ciężar własny stopy ciężar gruntu 7,94[kN] 67,51[kN] 9,47[kN] N= 304,9[kN] Moment od poziomej siły przeciągania transformatora: M= F x,80= 74,1 x,80= 07,48[kNm] Sprawdzenie nacisków na grunt: N F N F M W M W 304,9 4,9 304,9 4,9 07,48 61,98 135,61 197,59kN / m 1,53 07,48 61,98 135,61 73,63kN / m 1,53 Naprężenia powyższe nie przekraczają naprężeń dopuszczalnych dla gruntu. Ze względu na charakter kotwy dopuszcza się możliwość częściowego odrywania się stopy od podłoża. WYMIAROWANIE ZBROJENIA STOPY. Stopę wymiaruje się na moment w przekroju I-I wywołany odporem gruntu od siły działającej ze słupa i ciężaru ziemi spoczywającej na stopie. obciążenie trzpieniem ciężar gruntu z 37,41 07,48 47,71135,61 183,3kN / m 4,9 1,53 7,94[kN] 9,47[kN] N= 37,41[kN] z 37,41 07,48 47,71135,61 87,90 kn / m 4,9 1,53 Naprężenia w przekroju I-I przy trzpieniu - wynoszą tel

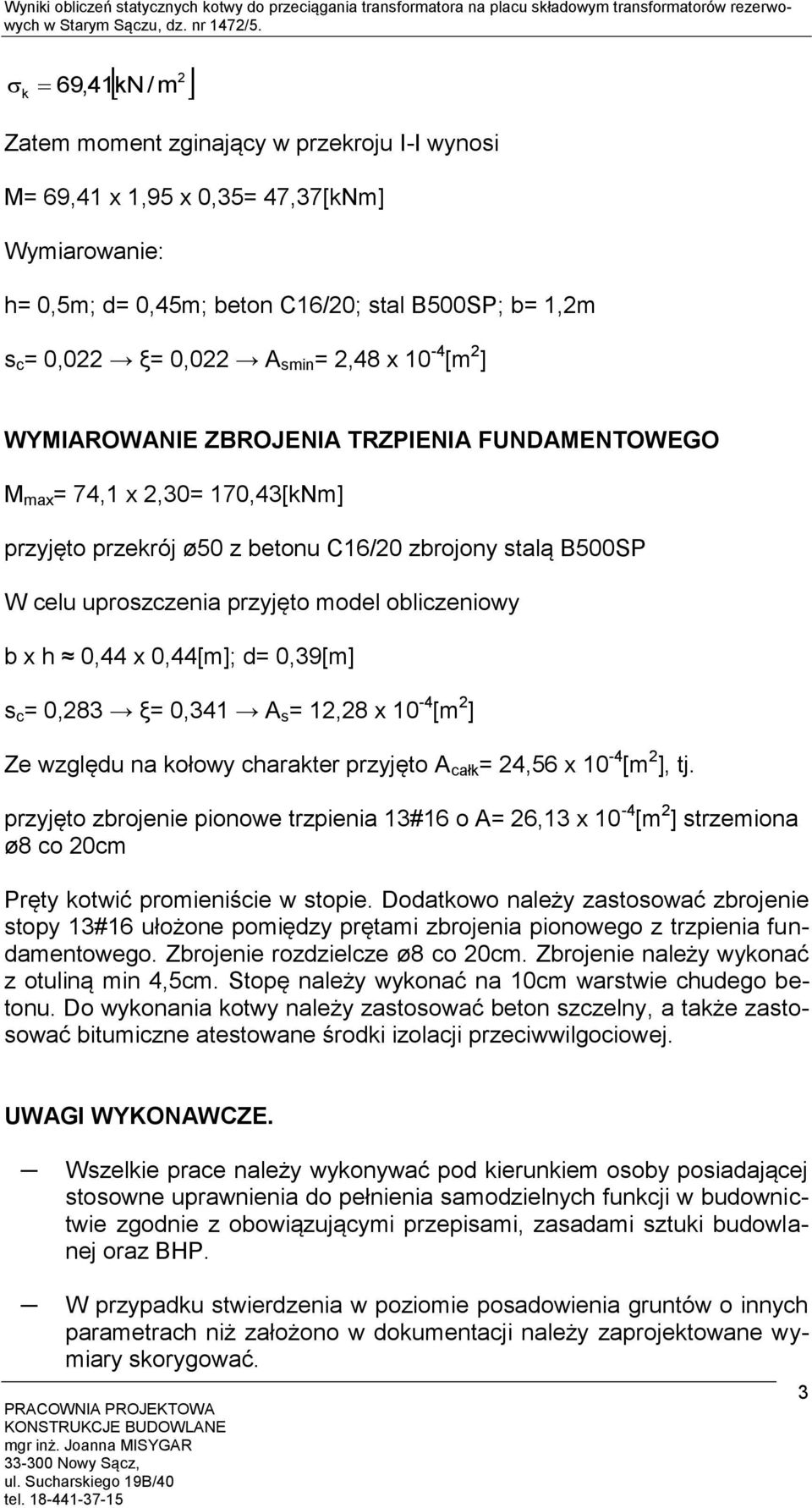

11 Wyniki obliczeń statycznych kotwy do przeciągania transformatora na placu składowym transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. k 69,41kN / m Zatem moment zginający w przekroju I-I wynosi M= 69,41 x 1,95 x 0,35= 47,37[kNm] Wymiarowanie: h= 0,5m; d= 0,45m; beton C16/0; stal B500SP; b= 1,m s c = 0,0 ξ= 0,0 A smin =,48 x 10-4 [m ] WYMIAROWANIE ZBROJENIA TRZPIENIA FUNDAMENTOWEGO M max = 74,1 x,30= 170,43[kNm] przyjęto przekrój ø50 z betonu C16/0 zbrojony stalą B500SP W celu uproszczenia przyjęto model obliczeniowy b x h 0,44 x 0,44[m]; d= 0,39[m] s c = 0,83 ξ= 0,341 A s = 1,8 x 10-4 [m ] Ze względu na kołowy charakter przyjęto A całk = 4,56 x 10-4 [m ], tj. przyjęto zbrojenie pionowe trzpienia 13#16 o A= 6,13 x 10-4 [m ] strzemiona ø8 co 0cm Pręty kotwić promieniście w stopie. Dodatkowo należy zastosować zbrojenie stopy 13#16 ułożone pomiędzy prętami zbrojenia pionowego z trzpienia fundamentowego. Zbrojenie rozdzielcze ø8 co 0cm. Zbrojenie należy wykonać z otuliną min 4,5cm. Stopę należy wykonać na 10cm warstwie chudego betonu. Do wykonania kotwy należy zastosować beton szczelny, a także zastosować bitumiczne atestowane środki izolacji przeciwwilgociowej. UWAGI WYKONAWCZE. Wszelkie prace należy wykonywać pod kierunkiem osoby posiadającej stosowne uprawnienia do pełnienia samodzielnych funkcji w budownictwie zgodnie z obowiązującymi przepisami, zasadami sztuki budowlanej oraz BHP. W przypadku stwierdzenia w poziomie posadowienia gruntów o innych parametrach niż założono w dokumentacji należy zaprojektowane wymiary skorygować. tel

12 Wyniki obliczeń statycznych kotwy do przeciągania transformatora na placu składowym transformatorów rezerwowych w Starym Sączu, dz. nr 147/5. W trakcie betonowania trzpienia fundamentowego, do zbrojenia pionowego trzpienia należy dospawać stalową blachę tzw. ucho do mocowania liny do przeciągania. Na wbudowane materiały należy posiadać aktualne atesty. Obliczenia statyczne znajdują się w egzemplarzu archiwalnym projektanta. Sprawdzenie: Opracowanie: mgr inż. Wojciech MARCZYK uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno-budowlanej nr ewid. MAP/087/PWOK/08 uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej nr UAN-734-7/9 al.h.sucharskiego19/40 tel

13

14

15

16

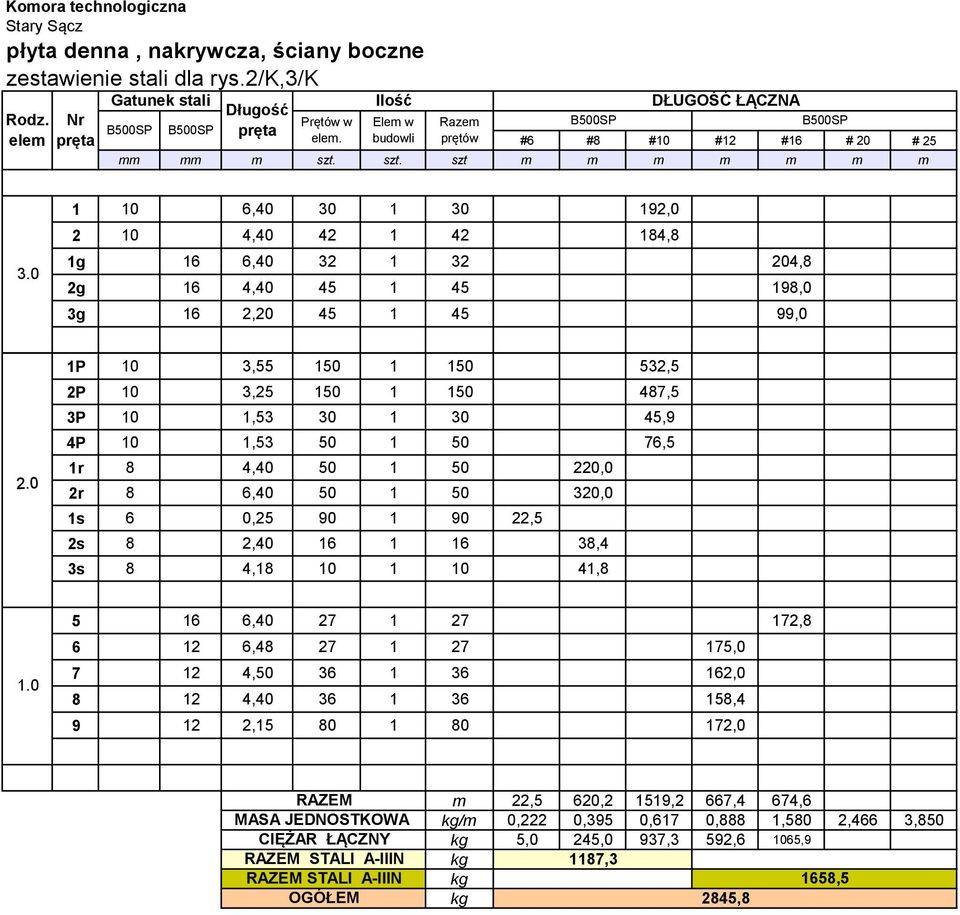

17 Komora technologiczna Stary Sącz płyta denna, nakrywcza, ściany boczne zestawienie stali dla rys./k,3/k Rodz. elem Nr pręta Gatunek stali B500SP B500SP Długość pręta Prętów w elem. Ilość Elem w budowli Razem prętów B500SP DŁUGOŚĆ ŁĄCZNA B500SP #6 #8 #10 #1 #16 # 0 # 5 mm mm m szt. szt. szt m m m m m m m , ,0 10 4, ,8 1g 16 6, ,8 g 16 4, ,0 3g 16, ,0.0 1P 10 3, ,5 P 10 3, ,5 3P 10 1, ,9 4P 10 1, ,5 1r 8 4, ,0 r 8 6, ,0 1s 6 0, ,5 s 8, ,4 3s 8 4, , , , , , , , , ,4 9 1, ,0 RAZEM m,5 60, 1519, 667,4 674,6 MASA JEDNOSTKOWA kg/m 0, 0,395 0,617 0,888 1,580,466 3,850 CIĘŻAR ŁĄCZNY kg 5,0 45,0 937,3 59,6 1065,9 RAZEM STALI A-IIIN kg 1187,3 RAZEM STALI A-IIIN kg 1658,5 OGÓŁEM kg 845,8

18 Kotwa Stary Sącz kotwa do przeciągania transformatora zestawienie stali dla rys.1/t Rodz. elem Nr pręta Gatunek stali B500SP B500SP Długość pręta Prętów w elem. Ilość Elem w budowli Razem prętów B500SP DŁUGOŚĆ ŁĄCZNA B500SP #6 #8 #10 #1 #16 # 0 # 5 mm mm m szt. szt. szt m m m m m m m kotwa , , 16 1, ,5 1r 8 1, ,1 r 8, ,1 3r 8 3, ,3 4r 8 4, ,6 5r 8 6, ,8 6r 8 7, ,1 RAZEM MASA JEDNOSTKOWA CIĘŻAR ŁĄCZNY RAZEM STALI A-IIIN RAZEM STALI A-IIIN OGÓŁEM m 39,9 637,7 kg/m 0, 0,395 0,617 0,888 1,580,466 3,850 kg 155, 1007,5 kg 155, kg 1007,5 kg 116,7
