PROJEKT BUDOWLANO-WYKONAWCZY CZĘŚĆ SANITARNA. Przebudowa drogi pożarowej do budynku I Liceum Ogólnokształcącego przy ulicy Mickiewicza 6 w Olsztynie

Transkrypt

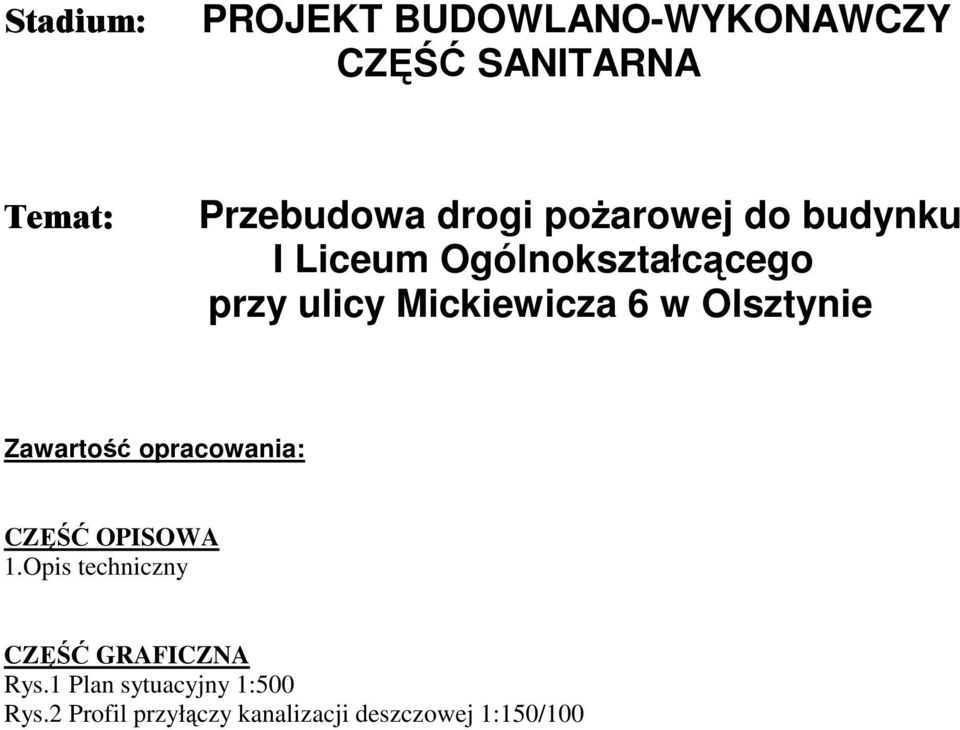

1 Stadium: PROJEKT BUDOWLANO-WYKONAWCZY CZĘŚĆ SANITARNA Temat: Przebudowa drogi pożarowej do budynku I Liceum Ogólnokształcącego przy ulicy Mickiewicza 6 w Olsztynie Zawartość opracowania: CZĘŚĆ OPISOWA 1.Opis techniczny CZĘŚĆ GRAFICZNA Rys.1 Plan sytuacyjny 1:500 Rys.2 Profil przyłączy kanalizacji deszczowej 1:150/100

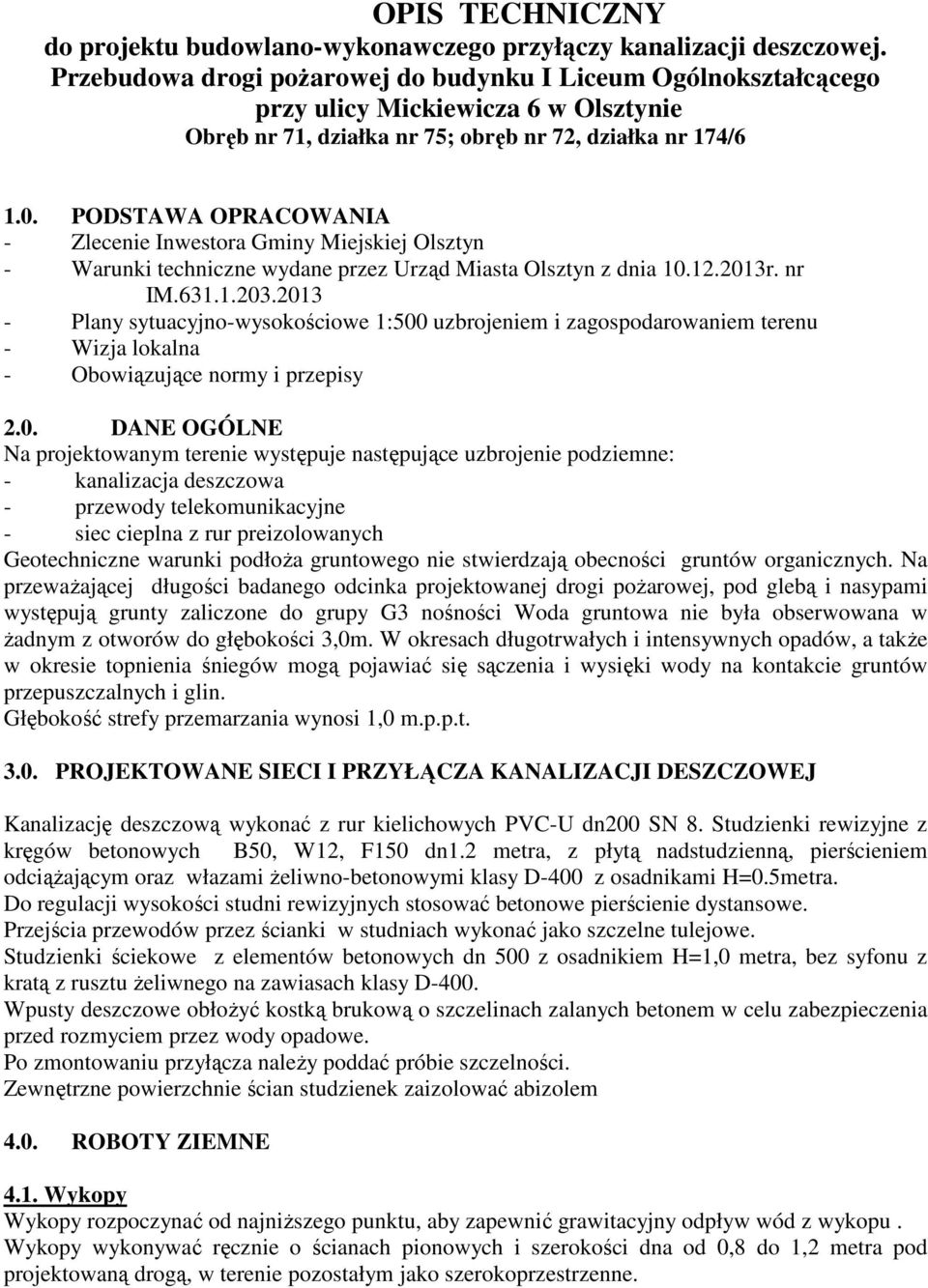

2 OPIS TECHNICZNY do projektu budowlano-wykonawczego przyłączy kanalizacji deszczowej. Przebudowa drogi pożarowej do budynku I Liceum Ogólnokształcącego przy ulicy Mickiewicza 6 w Olsztynie Obręb nr 71, działka nr 75; obręb nr 72, działka nr 174/ PODSTAWA OPRACOWANIA - Zlecenie Inwestora Gminy Miejskiej Olsztyn - Warunki techniczne wydane przez Urząd Miasta Olsztyn z dnia r. nr IM Plany sytuacyjno-wysokościowe 1:500 uzbrojeniem i zagospodarowaniem terenu - Wizja lokalna - Obowiązujące normy i przepisy 2.0. DANE OGÓLNE Na projektowanym terenie występuje następujące uzbrojenie podziemne: - kanalizacja deszczowa - przewody telekomunikacyjne - siec cieplna z rur preizolowanych Geotechniczne warunki podłoża gruntowego nie stwierdzają obecności gruntów organicznych. Na przeważającej długości badanego odcinka projektowanej drogi pożarowej, pod glebą i nasypami występują grunty zaliczone do grupy G3 nośności Woda gruntowa nie była obserwowana w żadnym z otworów do głębokości 3,0m. W okresach długotrwałych i intensywnych opadów, a także w okresie topnienia śniegów mogą pojawiać się sączenia i wysięki wody na kontakcie gruntów przepuszczalnych i glin. Głębokość strefy przemarzania wynosi 1,0 m.p.p.t PROJEKTOWANE SIECI I PRZYŁĄCZA KANALIZACJI DESZCZOWEJ Kanalizację deszczową wykonać z rur kielichowych PVC-U dn200 SN 8. Studzienki rewizyjne z kręgów betonowych B50, W12, F150 dn1.2 metra, z płytą nadstudzienną, pierścieniem odciążającym oraz włazami żeliwno-betonowymi klasy D-400 z osadnikami H=0.5metra. Do regulacji wysokości studni rewizyjnych stosować betonowe pierścienie dystansowe. Przejścia przewodów przez ścianki w studniach wykonać jako szczelne tulejowe. Studzienki ściekowe z elementów betonowych dn 500 z osadnikiem H=1,0 metra, bez syfonu z kratą z rusztu żeliwnego na zawiasach klasy D-400. Wpusty deszczowe obłożyć kostką brukową o szczelinach zalanych betonem w celu zabezpieczenia przed rozmyciem przez wody opadowe. Po zmontowaniu przyłącza należy poddać próbie szczelności. Zewnętrzne powierzchnie ścian studzienek zaizolować abizolem 4.0. ROBOTY ZIEMNE 4.1. Wykopy Wykopy rozpoczynać od najniższego punktu, aby zapewnić grawitacyjny odpływ wód z wykopu. Wykopy wykonywać ręcznie o ścianach pionowych i szerokości dna od 0,8 do 1,2 metra pod projektowaną drogą, w terenie pozostałym jako szerokoprzestrzenne.

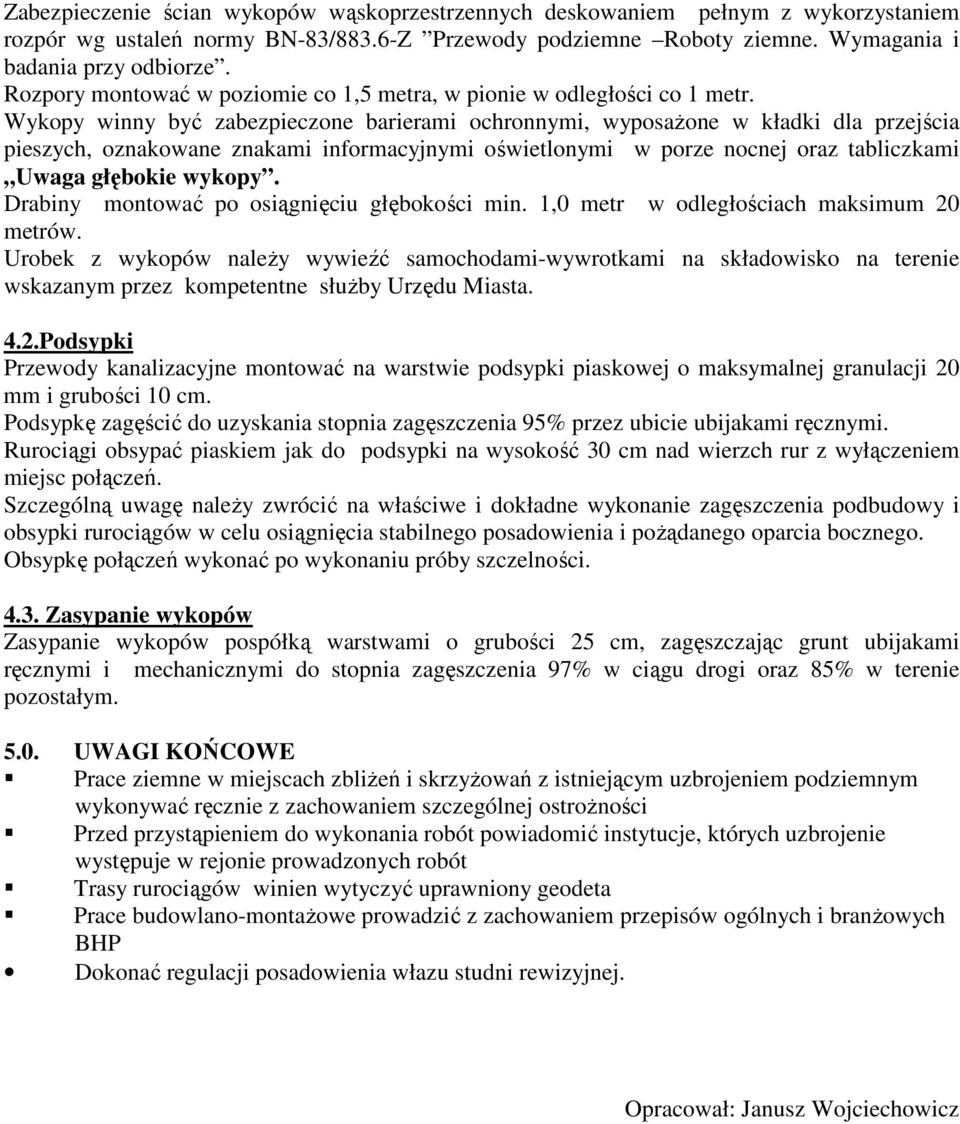

3 Zabezpieczenie ścian wykopów wąskoprzestrzennych deskowaniem pełnym z wykorzystaniem rozpór wg ustaleń normy BN-83/883.6-Z Przewody podziemne Roboty ziemne. Wymagania i badania przy odbiorze. Rozpory montować w poziomie co 1,5 metra, w pionie w odległości co 1 metr. Wykopy winny być zabezpieczone barierami ochronnymi, wyposażone w kładki dla przejścia pieszych, oznakowane znakami informacyjnymi oświetlonymi w porze nocnej oraz tabliczkami Uwaga głębokie wykopy. Drabiny montować po osiągnięciu głębokości min. 1,0 metr w odległościach maksimum 20 metrów. Urobek z wykopów należy wywieźć samochodami-wywrotkami na składowisko na terenie wskazanym przez kompetentne służby Urzędu Miasta. 4.2.Podsypki Przewody kanalizacyjne montować na warstwie podsypki piaskowej o maksymalnej granulacji 20 mm i grubości 10 cm. Podsypkę zagęścić do uzyskania stopnia zagęszczenia 95% przez ubicie ubijakami ręcznymi. Rurociągi obsypać piaskiem jak do podsypki na wysokość 30 cm nad wierzch rur z wyłączeniem miejsc połączeń. Szczególną uwagę należy zwrócić na właściwe i dokładne wykonanie zagęszczenia podbudowy i obsypki rurociągów w celu osiągnięcia stabilnego posadowienia i pożądanego oparcia bocznego. Obsypkę połączeń wykonać po wykonaniu próby szczelności Zasypanie wykopów Zasypanie wykopów pospółką warstwami o grubości 25 cm, zagęszczając grunt ubijakami ręcznymi i mechanicznymi do stopnia zagęszczenia 97% w ciągu drogi oraz 85% w terenie pozostałym UWAGI KOŃCOWE Prace ziemne w miejscach zbliżeń i skrzyżowań z istniejącym uzbrojeniem podziemnym wykonywać ręcznie z zachowaniem szczególnej ostrożności Przed przystąpieniem do wykonania robót powiadomić instytucje, których uzbrojenie występuje w rejonie prowadzonych robót Trasy rurociągów winien wytyczyć uprawniony geodeta Prace budowlano-montażowe prowadzić z zachowaniem przepisów ogólnych i branżowych BHP Dokonać regulacji posadowienia włazu studni rewizyjnej. Opracował: Janusz Wojciechowicz

4

5 Skala pozioma 1:200 Skala pionowa 1:100 Poziom porównawczy: 122,00 [m npm] istn. kd200 rz.127,88 Skala pozioma 1:500 Skala pionowa 1:100 Poziom porównawczy: 122,00 [m npm] istn. kd200 rz.128,12 RZĘDNA TERENU [m npm] 129,44 129,41 RZĘDNA TERENU [m npm] 129,18 129,04 RZĘDNA DNA KOLEKTORA [m npm] 127,98 127,38 127,01 128,01 RZĘDNA DNA KOLEKTORA [m npm] 128,09 128,02 127,14 128,14 ZAGŁĘBIENIE [m] 1,46 1,40 ZAGŁĘBIENIE [m] 1,09 0,90 SPADEK [ ] ŚREDNICA KOLEKTORA [mm] 12,0 L=2,50m 200 SPADEK [ ] ŚREDNICA KOLEKTORA [mm] 4,5 L=11,00m 200 TECHNOLOGIA ROBÓT PVC TECHNOLOGIA ROBÓT PVC DŁUGOŚĆ ODCINKA [m] D1 2,50 Wp1 DŁUGOŚĆ ODCINKA [m] Dist 11,00 Wp2 Wygenerowano w programie PROFILE - KANALIZACJA Licencję posiada: Usługi projektowe mgr inż. Genowefa Pylińska
