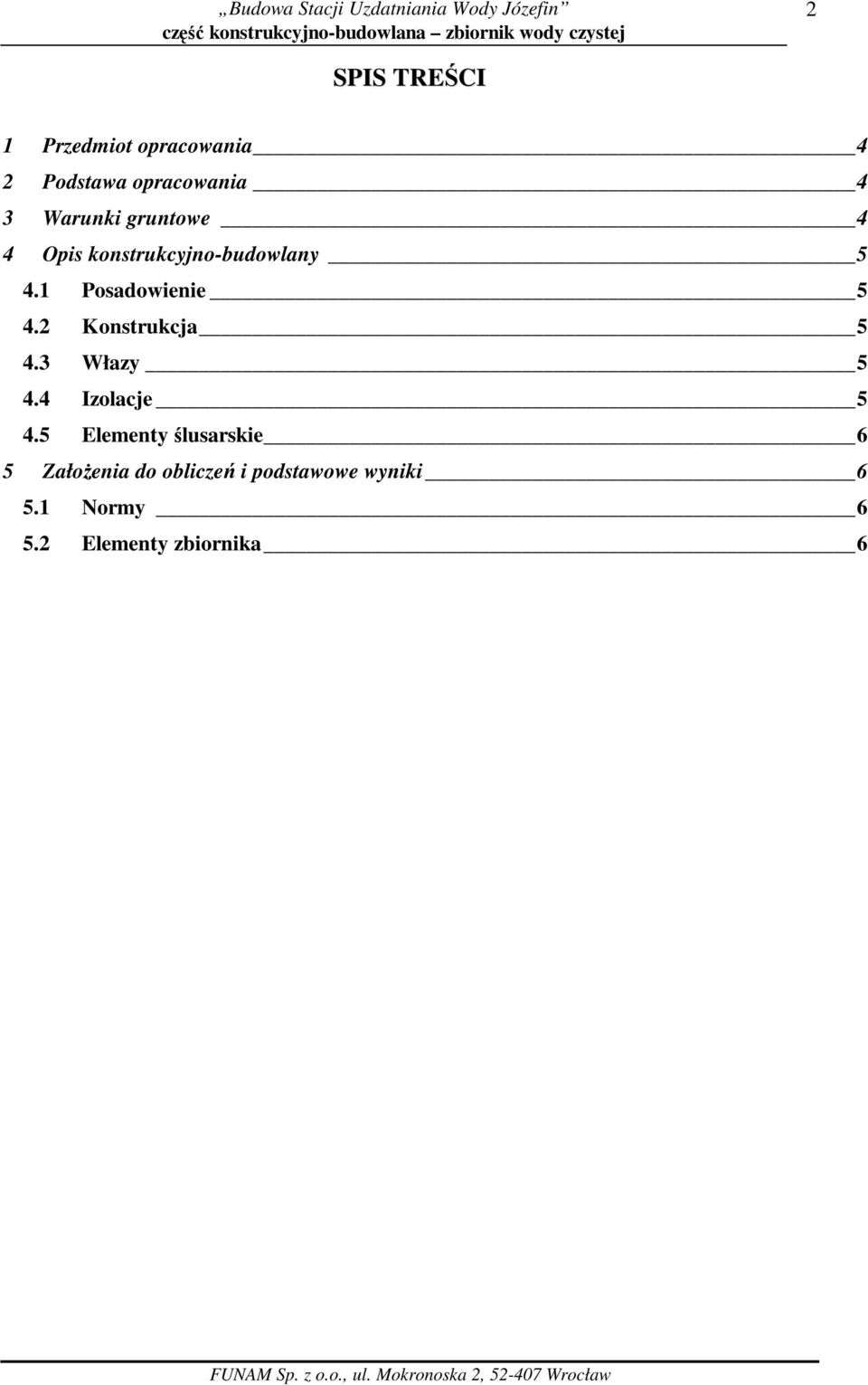

2 Budowa Stacji Uzdatniania Wody Józefin część konstrukcyjno-budowlana zbiornik wody czystej 2 SPIS TREŚCI 1 Przedmiot opracowania 4 2 Podstawa opracowania 4 3 Warunki gruntowe 4 4 Opis konstrukcyjno-budowlany Posadowienie Konstrukcja Włazy Izolacje Elementy ślusarskie 6 5 ZałoŜenia do obliczeń i podstawowe wyniki Normy Elementy zbiornika 6 FUNAM Sp. z o.o., ul. Mokronoska 2, Wrocław

1 Posadowienie 5 4.2 Konstrukcja 5 4.3 Włazy 5 4.4 Izolacje 5 4.

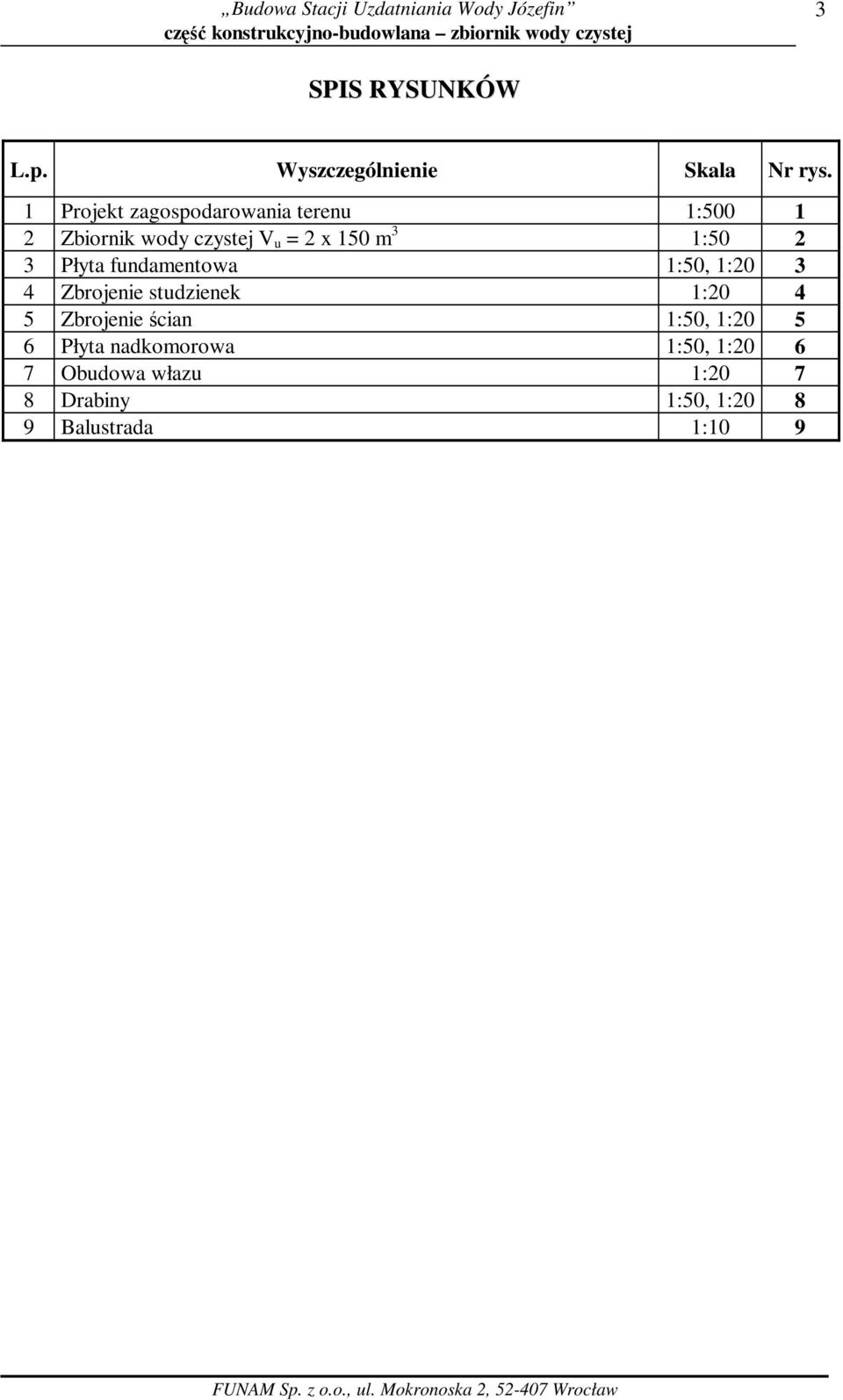

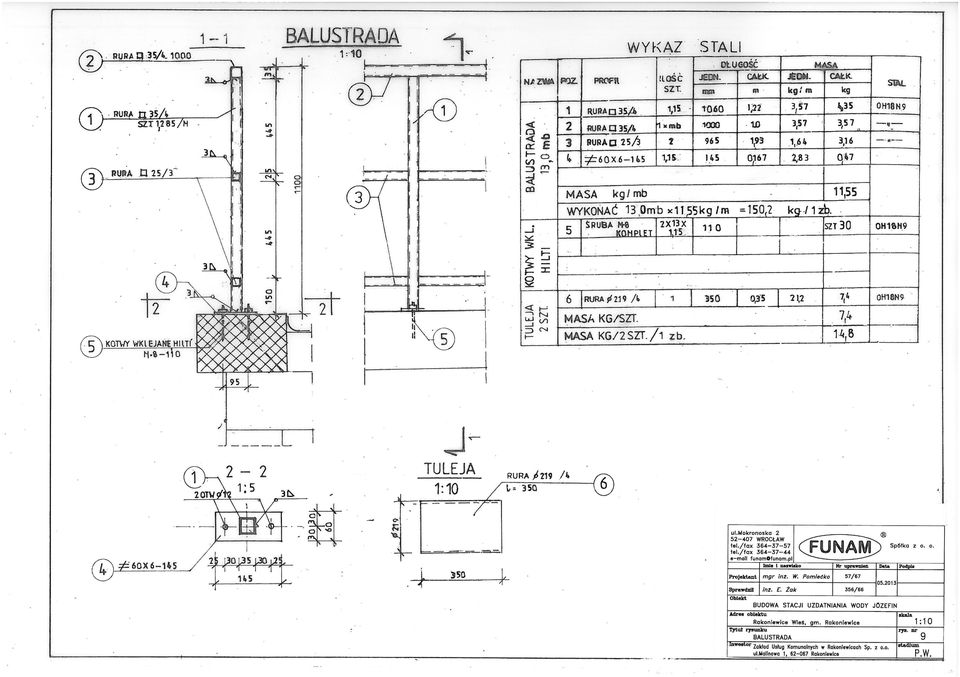

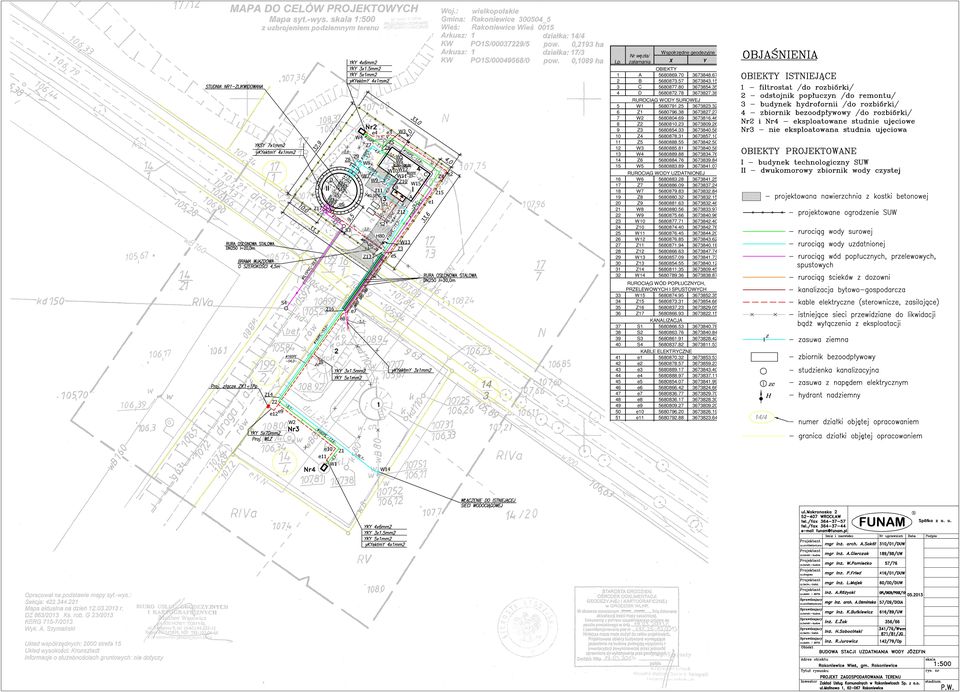

3 Budowa Stacji Uzdatniania Wody Józefin część konstrukcyjno-budowlana zbiornik wody czystej 3 SPIS RYSUNKÓW L.p. Wyszczególnienie Skala Nr rys. 1 Projekt zagospodarowania terenu 1: Zbiornik wody czystej V u = 2 x 150 m 3 1: Płyta fundamentowa 1:50, 1: Zbrojenie studzienek 1: Zbrojenie ścian 1:50, 1: Płyta nadkomorowa 1:50, 1: Obudowa włazu 1: Drabiny 1:50, 1: Balustrada 1:10 9 FUNAM Sp. z o.o., ul. Mokronoska 2, Wrocław

1 Projekt zagospodarowania terenu 1:500 1 2 Zbiornik wody czystej V u = 2 x 150 m 3 1:50 2 3 Płyta fundamentowa 1:50,

4 Budowa Stacji Uzdatniania Wody Józefin część konstrukcyjno-budowlana zbiornik wody czystej 4 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO ZBIORNIKA WODY CZYSTEJ V = 2 X 150 M 3 1 PRZEDMIOT OPRACOWANIA Zaprojektowano Ŝelbetowy zbiornik cylindryczny o średnicy D w = 10,0 m zlokalizowany na powierzchni terenu. Zbiornik jest przedzielony ścianą wewnętrzną biegnącą wzdłuŝ średnicy, która dzieli pojemność na dwie części o V = 150 m 3 kaŝda. Zbiornik jest ocieplony styropianem oraz częściowo obsypany do wysokości 0,8 m powyŝej poziomu dna. Powierzchnia zabudowy: 80,0 m 2 Kubatura: 470,0 m 3 2 PODSTAWA OPRACOWANIA 1. Projekt zagospodarowania terenu w skali 1: Dane z części technologicznej projektu określające podstawowe wymiary zbiornika oraz dochodzące i wychodzące rury. 3. Opinia geotechniczna dla rozpoznania warunków gruntowo-wodnych w celu planowanej budowy stacji uzdatniania wody Józefin opracowana przez Przedsiębiorstwo Geologiczne i Geotechniczne INTERRA z Poznania, kwiecień 2013 r. 3 WARUNKI GRUNTOWE Warunki gruntowe przyjęto z opracowania poz Zbiornik zaliczono do pierwszej kategorii geotechnicznej przy prostych warunkach gruntowych. W miejscu lokalizacji zbiornika wykonano dwa otwory geotechniczne. W najbardziej miarodajnym otworze nr 5 zalegają następujące warstwy gruntów: 0,0 1,2 nasyp z piasku średniego Ŝółty 1,2 5,0 glina piaszczysta brązowa. Wody gruntowej do głębokości 5,0 m nie stwierdzono. FUNAM Sp. z o.o., ul. Mokronoska 2, Wrocław

Zbiornik jest przedzielony ścianą wewnętrzną biegnącą wzdłuŝ średnicy, która dzieli pojemność na dwie części o V = 150 m 3 kaŝda.

5 Budowa Stacji Uzdatniania Wody Józefin część konstrukcyjno-budowlana zbiornik wody czystej 5 4 OPIS KONSTRUKCYJNO-BUDOWLANY 4.1 POSADOWIENIE Poziom dna zbiornika Poziom spodu podłoŝa betonowego Poziom spodu podsypki Ŝwirowo-piaskowej Poziom obsypania Poziom terenu otaczającego ±0,00 m = 107,70 m npm - 0,60 m - 1,35 m + 0,80 m ±0,00 m = 107,70 m npm Zbiornik posadowiono na głębokości ok. 0,6 m ppt na warstwie podsypki Ŝwirowo-piaskowej grubości około 0,75 m zagęszczonej do I D = 0,70. Podsypka Ŝwirowo-piaskowa powinna być wykonana po usunięciu z podłoŝa nienośnego nasypu. 4.2 KONSTRUKCJA Płyta fundamentowa, ściany, płyta nadkomorowa wykonane są z betonu monolitycznego C20/25 zbrojonego stalą kl. AIII N gat. BSt500S. Beton uŝyty do konstrukcji powinien być szczelny o stopniu wodoszczelności W-8 i wskaźnikiem W/C = 0,45 0,50 z kruszywa otoczkowego lub łamanego, małonasiąkliwego o wielkości ziaren do 16 mm. Przejścia szczelne usytuowane w studzienkach są wykonane z rur PE owiniętych taśmą WATERSTOP R x 101 przed zabetonowaniem. Połączenia ścian z dnem uszczelnione są profilem CETFLEX ACF125 firmy ADAE. Połączenie ściany wewnętrznej z cylindryczną uszczelnia się taśmą WATERSTOP R x WŁAZY Przyjęto włazy kwadratowe 800 x 800 ze stali nierdzewnej, ocieplone, osadzone na ocieplonym cokole betonowym. Zastosowano włazy np. produkcji firmy SORMET z Zamościa. 4.4 IZOLACJE Izolacja przeciwwilgociowa dna składa się z 2 warstw papy na lepiku ułoŝonych na podłoŝu betonowym. Pokrycie płyty stropodachu dwoma warstwami papy zgrzewalnej. Izolacja termiczna ścian i stropu jest zaprojektowana ze styropianu. Styropian klejony do ściany zabezpiecza się tynkiem cienkowarstwowym na siatce z włókna szklanego wtopionej w masie klejowej. Styropian poniŝej poziomu obsypania chroniony jest tynkiem cementowym. Na krawędzi płyty stropowej występuje gzyms murowany z cegły klinkierowej kl. 35, na który naleŝy wywinąć papę zgrzewalną pokrycia (z zaokrągleniami). FUNAM Sp. z o.o., ul. Mokronoska 2, Wrocław

m ±0,00 m = 107,70 m npm Zbiornik posadowiono na głębokości ok. 0,6 m ppt na warstwie podsypki Ŝwirowo-piaskowej grubości około 0,75 m zagęszczonej do I D = 0,70.

6 Budowa Stacji Uzdatniania Wody Józefin część konstrukcyjno-budowlana zbiornik wody czystej ELEMENTY ŚLUSARSKIE Drabiny, balustrada, włazy wykonane są ze stali nierdzewnej. 5 ZAŁOśENIA DO OBLICZEŃ I PODSTAWOWE WYNIKI 5.1 NORMY PN-82/B-02001, PN-82/B ObciąŜenia budowli PN-81/B Posadowienie bezpośrednie budowli PN-B Konstrukcje betonowe, Ŝelbetowe i spręŝone PN-88/B-06250, PN-EN-206-1:2003 Beton 5.2 ELEMENTY ZBIORNIKA Płytę stropową zaprojektowano na obciąŝenie 11,83 kn/m 3. Płyta jest oparta na obwodzie i ścianie wewnętrznej co przy grubości 0,20 m dało zbrojenie w przęśle φ12 co 200/250, nad ścianą wewnętrzną φ12 co 100. Ściana cylindryczna grubości 0,25 m została obciąŝona parciem słupa wody wysokości 4,8 m. Uwzględniając potrzeby szczelności z zachowaniem dopuszczalnych szerokości rys, przyjęto zbrojenie dwustronne ze stali AIIIN, poziome φ12 co 120, pionowe φ12 co 200. Ściana wewnętrzna utwierdzona jest w dnie oraz wolnopodparta na płycie stropowej. Przy grubości 0,35 m ścianę zazbrojono dwustronnie, poziomo φ12 co 120, pionowo φ16 co 200 i co 100 (przy dnie). Dno grubości 0,40 m zostało zazbrojone w przęśle φ16/12 co 200, pod ścianą wewnętrzną φ16/12 co 100/240. Opracował mgr inŝ. W. Pomiećko FUNAM Sp. z o.o., ul. Mokronoska 2, Wrocław

1 NORMY PN-82/B-02001, PN-82/B-02003 ObciąŜenia budowli PN-81/B-03020 Posadowienie bezpośrednie budowli PN-B-03264-2002 Konstrukcje betonowe, Ŝelbetowe i spręŝone PN-88/B-06250, PN-EN-206-1:2003

7 Lp Nr węzła/ załamania Wspołrzędne geodezyjne X Y OBIEKTY A B C D RUROCIĄG WODY SUROWEJ W Z W Z Z Z Z W W Z W RUROCIĄG WODY UZDATNIONEJ W Z W Z Z W W W Z W W Z Z W Z Z W RUROCIĄG WÓD POPŁUCZNYCH, PRZELEWOWYCH I SPUSTOWYCH W Z Z Z KANALIZACJA S S S S KABLE ELEKTRYCZNE e e e e e e e e e e e e

46 Z2 5680810.23 3673809.26 Z3 5680854.33 3673840.58 Z4 5680878.31 3673857.10 Z5 5680888.55 3673842.50 W3 5680885.81 3673840.58 W4 5680889.88 3673834.76 Z6 5680884.76 3673839.84 W5 5680883.89 3673841.
