PROJEKT BUDOWLANY wewnętrznej instalacji elektrycznej i teletechnicznej w budynku Powiatu niŝańskiego w Nisku.

Transkrypt

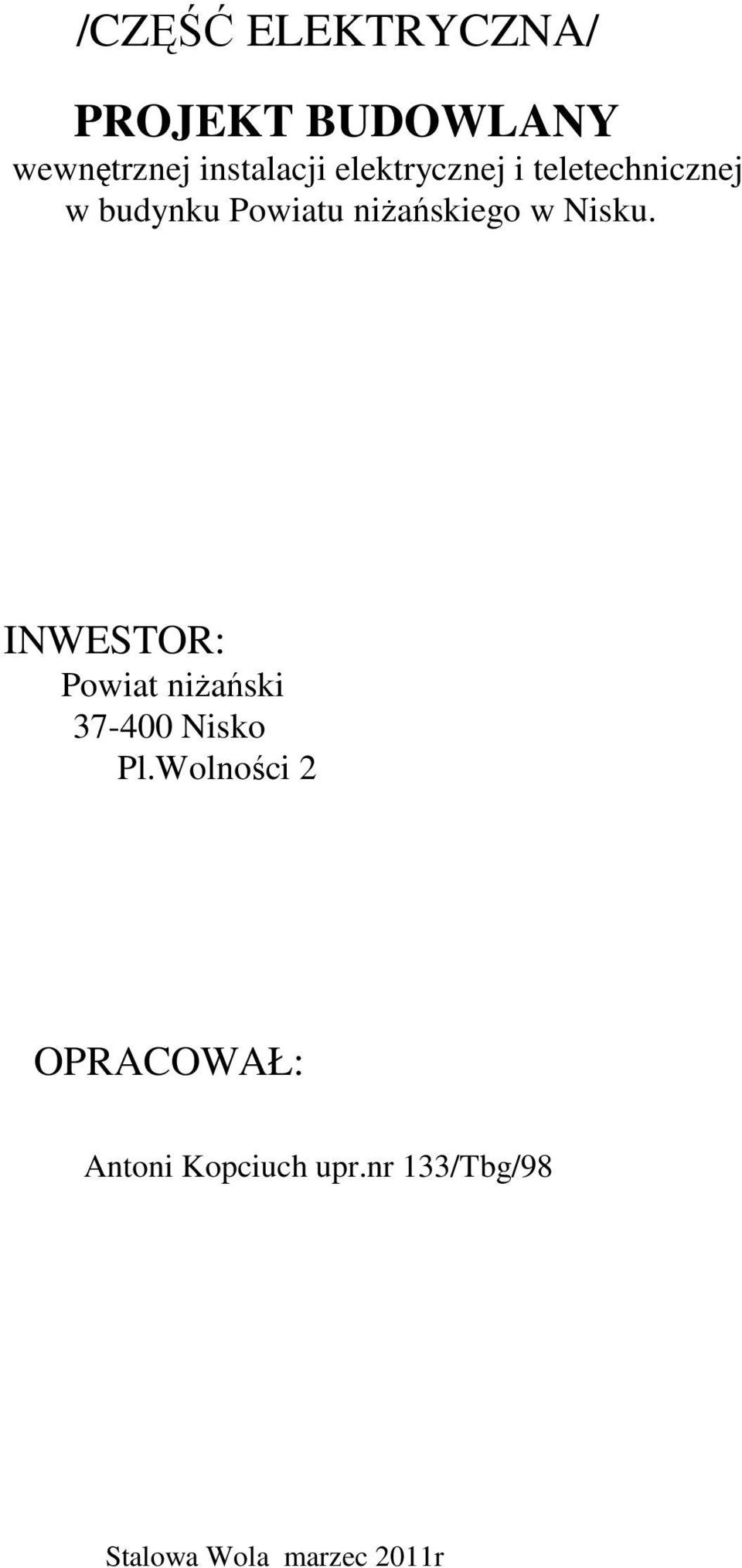

1 /CZĘŚĆ ELEKTRYCZNA/ PROJEKT BUDOWLANY wewnętrznej instalacji elektrycznej i teletechnicznej w budynku Powiatu niŝańskiego w Nisku. INWESTOR: Powiat niŝański Nisko Pl.Wolności 2 OPRACOWAŁ: Antoni Kopciuch upr.nr 133/Tbg/98 Stalowa Wola marzec 2011r

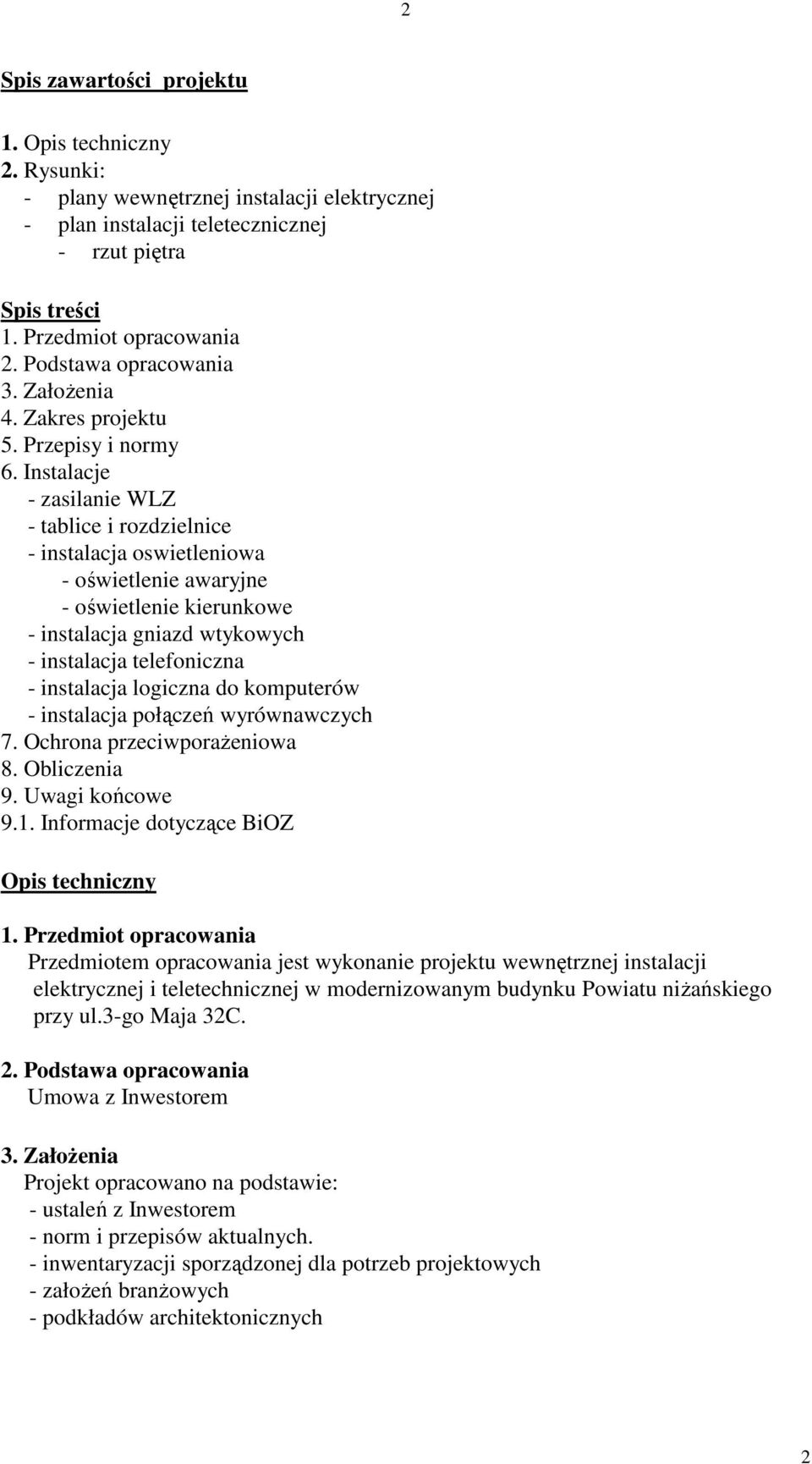

2 2 Spis zawartości projektu 1. Opis techniczny 2. Rysunki: - plany wewnętrznej instalacji elektrycznej - plan instalacji teletecznicznej - rzut piętra Spis treści 1. Przedmiot opracowania 2. Podstawa opracowania 3. ZałoŜenia 4. Zakres projektu 5. Przepisy i normy 6. Instalacje - zasilanie WLZ - tablice i rozdzielnice - instalacja oswietleniowa - oświetlenie awaryjne - oświetlenie kierunkowe - instalacja gniazd wtykowych - instalacja telefoniczna - instalacja logiczna do komputerów - instalacja połączeń wyrównawczych 7. Ochrona przeciwporaŝeniowa 8. Obliczenia 9. Uwagi końcowe 9.1. Informacje dotyczące BiOZ Opis techniczny 1. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu wewnętrznej instalacji elektrycznej i teletechnicznej w modernizowanym budynku Powiatu niŝańskiego przy ul.3-go Maja 32C. 2. Podstawa opracowania Umowa z Inwestorem 3. ZałoŜenia Projekt opracowano na podstawie: - ustaleń z Inwestorem - norm i przepisów aktualnych. - inwentaryzacji sporządzonej dla potrzeb projektowych - załoŝeń branŝowych - podkładów architektonicznych 2

3 3 4. Zakres projektu Projekt niniejszy zakresem swym obejmuje: - wewnętrzną instalację elektryczną - rys.1e - instalację telefoniczno-komputerową - rys. 2E - schematy ideowe - rys. 3E 5. Przepisy i normy Projekt opracowano opierając się na aktualnie obowiązujących przepisach i normach. 6. Instalacje Zasilanie WLZ Zgodnie z ustaleniami słuŝb energetycznych budynku,miejscem zasilenia w energię elektryczną pomieszczeń Starostwa będą nowe zaprojektowane rozdzielnice TB-1+TK,TB-2 z których będą zasilane wszystkie odbiorniki Starostwa.Dobrano przekrój przewodu zasilającego jako YDY 5x6mm2 o napięciu 0,4kV z istniejącej rozdzielnicy głównej budynku na poziomie parteru. Nad istn. RG zabudować skrzynkę rozdzielczą o wym. 40x40 w IIkl.ochronności z rozłącznikiem bezpiecznikowym RBK00. Zapotrzebowanie mocy dla tej części budynku wynosi na poziomie: moc szczytowa (przyłaczeniowa) Po=17,0kW prąd obliczeniowy Io= 27,2A zabezpieczenie w rozdzielnicy głównej rozłącznik bezpiecznikowy 40/160A. Dodatkowa moc mieści się w ogólnym bilansie mocy dla całego budynku i nie wymaga zgłoszenia do PGE Dystrybucja SA Oddział Rzeszów. Układ zasilania w energię elektryczną dla całego budynku i układy pomiarowe pozostają bez zmian. Tablice i rozdzielnice Projektuje się dwie nowe rozdzielnice TB-1+TK i TB2 na piętrze. Tablicę TB-1+TK zaprojektowano typową rozdzielnicę modułową,obudowa tablicy podtynkowa,np.typu WXL6x24 IP44 z drzwiczkami transparentnymi i o wydzielonych polach: pole zasilające wyłącznik głowny,sygnaliz. pole obwodów oświetleniowych pole obwodów gniazd wtyczkowych pole obwodów gniazd komputerowych pole obwodów dla potrzeb wentylacji Tablicę TB-2 zaprojektowano typową rozdzielnicę modułową,obudowa tablicy podtynkowa,np.typu RWN 4x12 IP44 z drzwiczkami transparentnymi i o wydzielonych polach: pole zasilające wyłącznik głowny pole obwodów oświetleniowych pole obwodów gniazd wtyczkowych 3

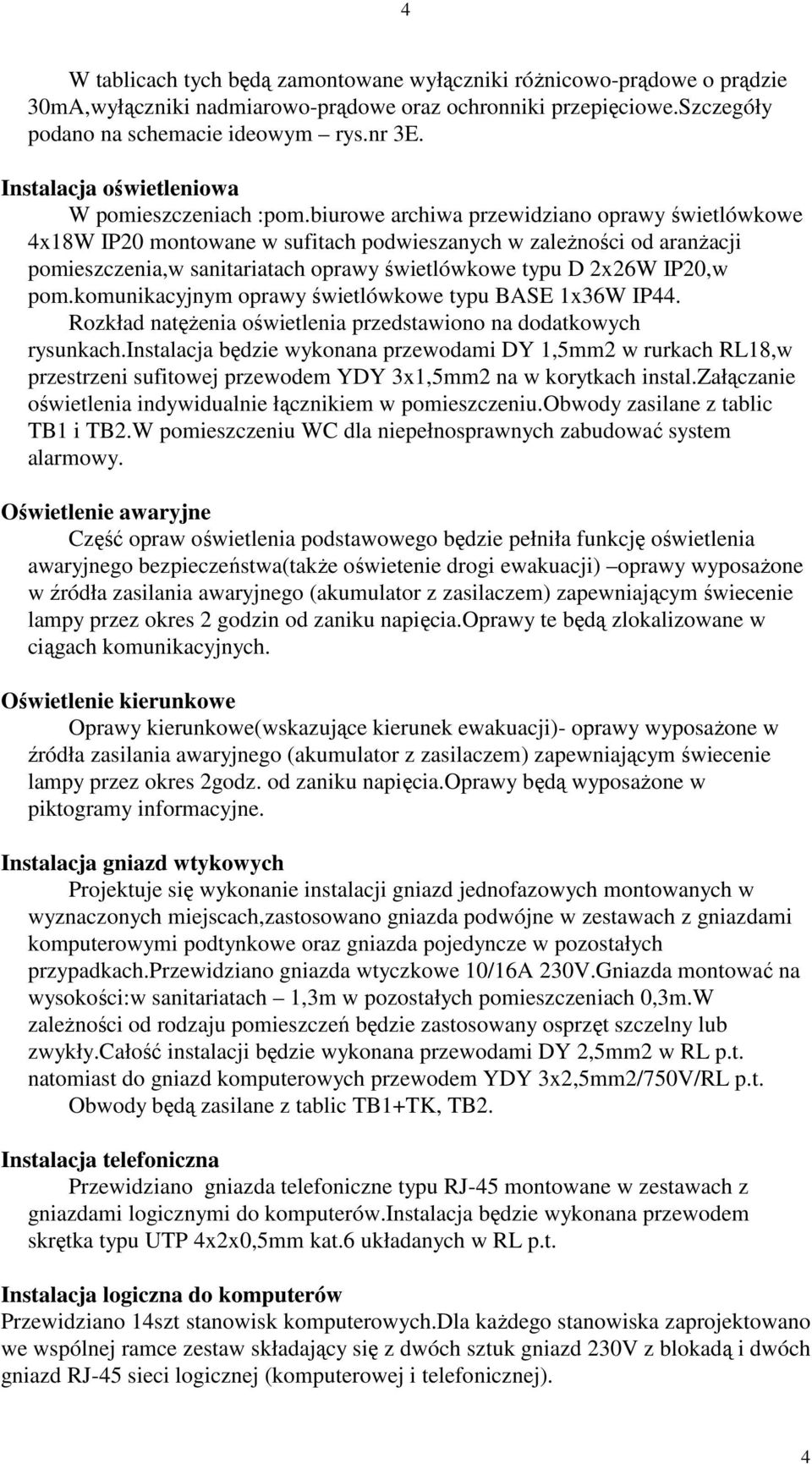

4 4 W tablicach tych będą zamontowane wyłączniki róŝnicowo-prądowe o prądzie 30mA,wyłączniki nadmiarowo-prądowe oraz ochronniki przepięciowe.szczegóły podano na schemacie ideowym rys.nr 3E. Instalacja oświetleniowa W pomieszczeniach :pom.biurowe archiwa przewidziano oprawy świetlówkowe 4x18W IP20 montowane w sufitach podwieszanych w zaleŝności od aranŝacji pomieszczenia,w sanitariatach oprawy świetlówkowe typu D 2x26W IP20,w pom.komunikacyjnym oprawy świetlówkowe typu BASE 1x36W IP44. Rozkład natęŝenia oświetlenia przedstawiono na dodatkowych rysunkach.instalacja będzie wykonana przewodami DY 1,5mm2 w rurkach RL18,w przestrzeni sufitowej przewodem YDY 3x1,5mm2 na w korytkach instal.załączanie oświetlenia indywidualnie łącznikiem w pomieszczeniu.obwody zasilane z tablic TB1 i TB2.W pomieszczeniu WC dla niepełnosprawnych zabudować system alarmowy. Oświetlenie awaryjne Część opraw oświetlenia podstawowego będzie pełniła funkcję oświetlenia awaryjnego bezpieczeństwa(takŝe oświetenie drogi ewakuacji) oprawy wyposaŝone w źródła zasilania awaryjnego (akumulator z zasilaczem) zapewniającym świecenie lampy przez okres 2 godzin od zaniku napięcia.oprawy te będą zlokalizowane w ciągach komunikacyjnych. Oświetlenie kierunkowe Oprawy kierunkowe(wskazujące kierunek ewakuacji)- oprawy wyposaŝone w źródła zasilania awaryjnego (akumulator z zasilaczem) zapewniającym świecenie lampy przez okres 2godz. od zaniku napięcia.oprawy będą wyposaŝone w piktogramy informacyjne. Instalacja gniazd wtykowych Projektuje się wykonanie instalacji gniazd jednofazowych montowanych w wyznaczonych miejscach,zastosowano gniazda podwójne w zestawach z gniazdami komputerowymi podtynkowe oraz gniazda pojedyncze w pozostałych przypadkach.przewidziano gniazda wtyczkowe 10/16A 230V.Gniazda montować na wysokości:w sanitariatach 1,3m w pozostałych pomieszczeniach 0,3m.W zaleŝności od rodzaju pomieszczeń będzie zastosowany osprzęt szczelny lub zwykły.całość instalacji będzie wykonana przewodami DY 2,5mm2 w RL p.t. natomiast do gniazd komputerowych przewodem YDY 3x2,5mm2/750V/RL p.t. Obwody będą zasilane z tablic TB1+TK, TB2. Instalacja telefoniczna Przewidziano gniazda telefoniczne typu RJ-45 montowane w zestawach z gniazdami logicznymi do komputerów.instalacja będzie wykonana przewodem skrętka typu UTP 4x2x0,5mm kat.6 układanych w RL p.t. Instalacja logiczna do komputerów Przewidziano 14szt stanowisk komputerowych.dla kaŝdego stanowiska zaprojektowano we wspólnej ramce zestaw składający się z dwóch sztuk gniazd 230V z blokadą i dwóch gniazd RJ-45 sieci logicznej (komputerowej i telefonicznej). 4

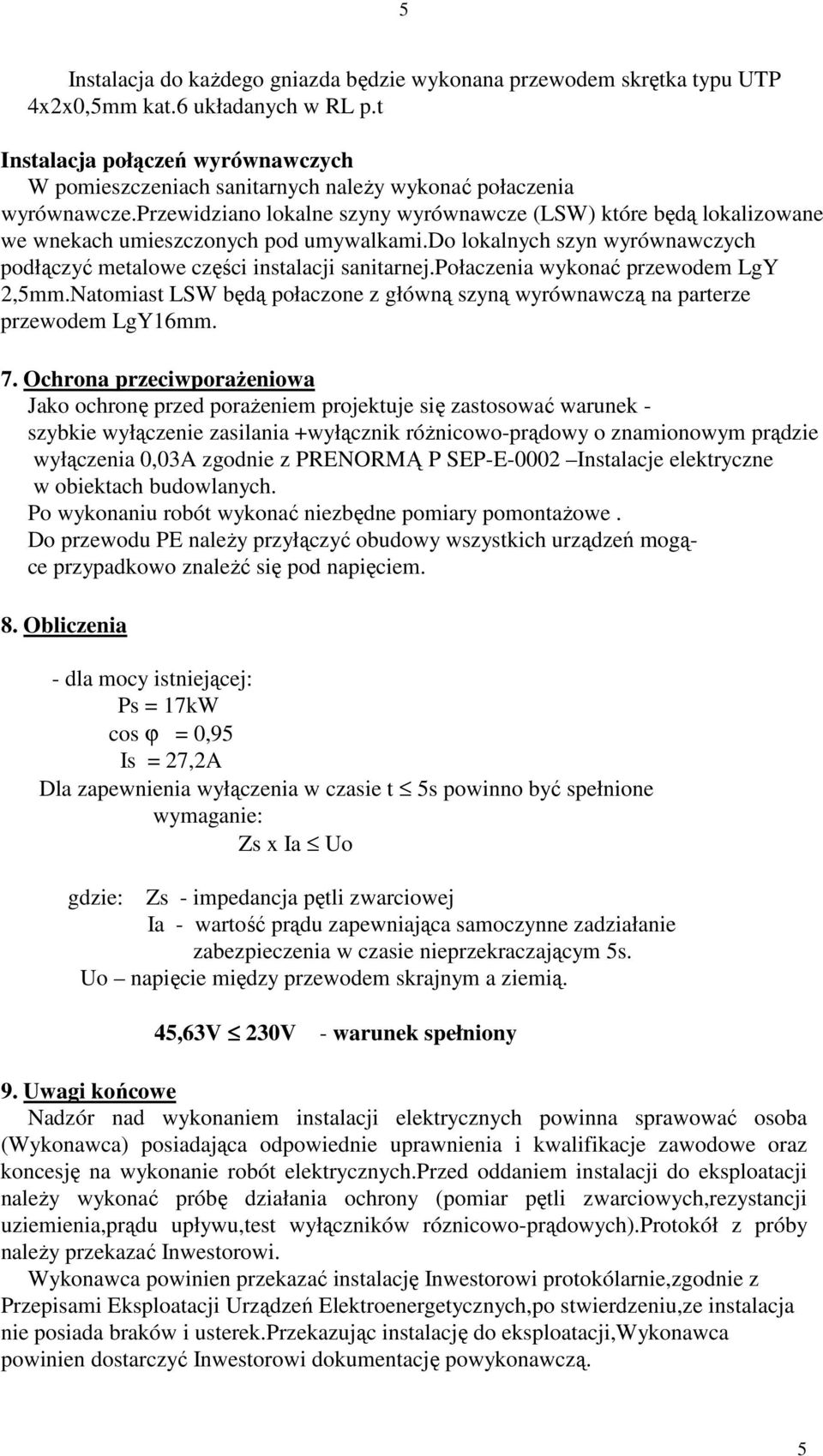

5 5 Instalacja do kaŝdego gniazda będzie wykonana przewodem skrętka typu UTP 4x2x0,5mm kat.6 układanych w RL p.t Instalacja połączeń wyrównawczych W pomieszczeniach sanitarnych naleŝy wykonać połaczenia wyrównawcze.przewidziano lokalne szyny wyrównawcze (LSW) które będą lokalizowane we wnekach umieszczonych pod umywalkami.do lokalnych szyn wyrównawczych podłączyć metalowe części instalacji sanitarnej.połaczenia wykonać przewodem LgY 2,5mm.Natomiast LSW będą połaczone z główną szyną wyrównawczą na parterze przewodem LgY16mm. 7. Ochrona przeciwporaŝeniowa Jako ochronę przed poraŝeniem projektuje się zastosować warunek - szybkie wyłączenie zasilania +wyłącznik róŝnicowo-prądowy o znamionowym prądzie wyłączenia 0,03A zgodnie z PRENORMĄ P SEP-E-0002 Instalacje elektryczne w obiektach budowlanych. Po wykonaniu robót wykonać niezbędne pomiary pomontaŝowe. Do przewodu PE naleŝy przyłączyć obudowy wszystkich urządzeń mogące przypadkowo znaleŝć się pod napięciem. 8. Obliczenia - dla mocy istniejącej: Ps = 17kW cos ϕ = 0,95 Is = 27,2A Dla zapewnienia wyłączenia w czasie t 5s powinno być spełnione wymaganie: Zs x Ia Uo gdzie: Zs - impedancja pętli zwarciowej Ia - wartość prądu zapewniająca samoczynne zadziałanie zabezpieczenia w czasie nieprzekraczającym 5s. Uo napięcie między przewodem skrajnym a ziemią. 45,63V 230V - warunek spełniony 9. Uwagi końcowe Nadzór nad wykonaniem instalacji elektrycznych powinna sprawować osoba (Wykonawca) posiadająca odpowiednie uprawnienia i kwalifikacje zawodowe oraz koncesję na wykonanie robót elektrycznych.przed oddaniem instalacji do eksploatacji naleŝy wykonać próbę działania ochrony (pomiar pętli zwarciowych,rezystancji uziemienia,prądu upływu,test wyłączników róznicowo-prądowych).protokół z próby naleŝy przekazać Inwestorowi. Wykonawca powinien przekazać instalację Inwestorowi protokólarnie,zgodnie z Przepisami Eksploatacji Urządzeń Elektroenergetycznych,po stwierdzeniu,ze instalacja nie posiada braków i usterek.przekazując instalację do eksploatacji,wykonawca powinien dostarczyć Inwestorowi dokumentację powykonawczą. 5

6 6 Całość instalacji wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót montaŝowych część V.Instalacje elektryczne oraz PBUE ze zmianami. 9.1.Informacja dotycząca BiOZ W czasie wykonywania robót budowlano montaŝowych objętych zawartością niniejszego opracowania mogą wystąpić zagroŝenia bezpieczeństwa i zdrowia ludzi.informację sporządzono w oparciu o Rozporządzenie Ministra Infrastruktury z dnia r (Dz.U. nr 20 poz.1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia 1. Zakres robót obejmuje: rozdzielnice i tablice 0,4kV sieci kablowe 0,4kV instalacje uziemiajace 2. Wykaz istniejących obiektów budowlanych istniejące budynki i obiekty na terenie 3. Wskazanie elementów zagospodarowania działki lub terenu,które mogą stworzyć zagroŝenie bezpieczeństwa i zdrowia ludzi: linie kablowe 15kV linie kablowe 0,4kV istniejące budynki i obiekty na terenie 4. Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych,określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich występowania:w czasie prowadzenia robót budowlanych występują zagroŝenia: prace spawalnicze ZagroŜenia: porazenie pradem poŝar prace spawalnicze uszkodzenia ciała wskutek nieostroŝnego obchodzenia się sprzętem. 5. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: instrukcja BHP stanowiska pracy aktualne zaświadczenia SEP badania lekarskie praca na wysokości 6. Wskazanie środków technicznych i organizacyjnych,zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie,w tym zapewniających bezpieczną i sprawną komunikację,umoŝliwiajacą szybką ewakuację na wypadek poŝaru,awarii i innych zagroŝeń: zachować procedurę obowiązującą przy dopuszczeniu pracowników do prac instalacyjnych i do prac w czynnych obiektach energetyki. Opracował: 6

7 7 Zestawienie podstawowych materiałów 1. Skrzynka rozdzielcza w II-kl.ochr. o wym 40x40-1kpl 2. Tablica WXL 6x24-1kpl 3. Tablica RWN 4x12-1kpl 4. Rozłącznik bezp.-rbk00-1szt 5. Przewód YDY 5x6mm2-32m 6. Przewód YDY 5x4mm2-36m 7. Przewód DY1,5mm2-480m 8. Przewód DY 2,5mm2-420m 9. Przewód YDY 3x1,5mm2-280m 10. Przewód YDY 3x2,5mm2-260m 11. Przewód kabelkowy LgY 16mm - 35m 12. Przewód kabelkowy LgY 2,5mm - 10m 13. Przewód skrętka UTP 4x2x0,5mm m 14. Rura instal.rl 28-58m 15. Rura instal.rl18-240m 16. Oprawa świetlówkowa K 4x18W EVG IP20-31szt 17. Oprawa świetlówkowa D 2x26W EVG IP20-8szt 18. Oprawa świetlówkowa D 2x26W EVG /AW IP20-2szt 19. Oprawa świetlówkowa BASE 1x36W EVG IP44-3szt 20. Oprawa świetlówkowa BASE 1x36W EVG/AW Ip44-4szt 21. Oprawa oświetl.kierunkowego OP1-S8T A2N - 5szt 22. Łącznik instal.dwukl. n/t,230v IP20-14szt 23. Łącznik instal.dwukl. n/t,230v IP44-2szt 24. Łącznik instal.jednokl. n/t,230v IP20-2szt 25. Łącznik instal.jednokl. n/t,230v IP44-2szt 26. gniazdo wtyczkowe p/t 1L+N+PE,10/16A,230V IP gniazdo wtyczkowe p/t 1L+N+PE,10/16A,230V IP zestaw gniazd wtyk z blokadą.+rj 45 podwójne - 14kpl 29. System alarmowy w WC - 1kpl 30. Wyłącznik nadprądowy S201B10A - 7szt 31. Wyłącznik nadprądowy S202B16A - 9szt 32. Wyłącznik nadprądowy S202B6A - 2szt 33. Wyłącznik nadprądowy S201B10A - 7szt 34. Rozłącznik E203/63A - 1szt 35. Rozłącznik E201/25A - 1szt 36. Rozłącznik E203/45A - 1szt 37. Rozłącznik E221-10x - 2szt 38. Lampka E229-D - 5szt 39. Rozłącznik ILTS1/2A - 3szt 40. Wyłącznik róŝ.-prądowy F-374/25A,30mA - 2szt 41. Wyłącznik róŝ.-prąd.+nadprąd. DS951B10-30MA AC - 5szt 42. Ochronnik OVR T2 kl.c - 1szt 7
