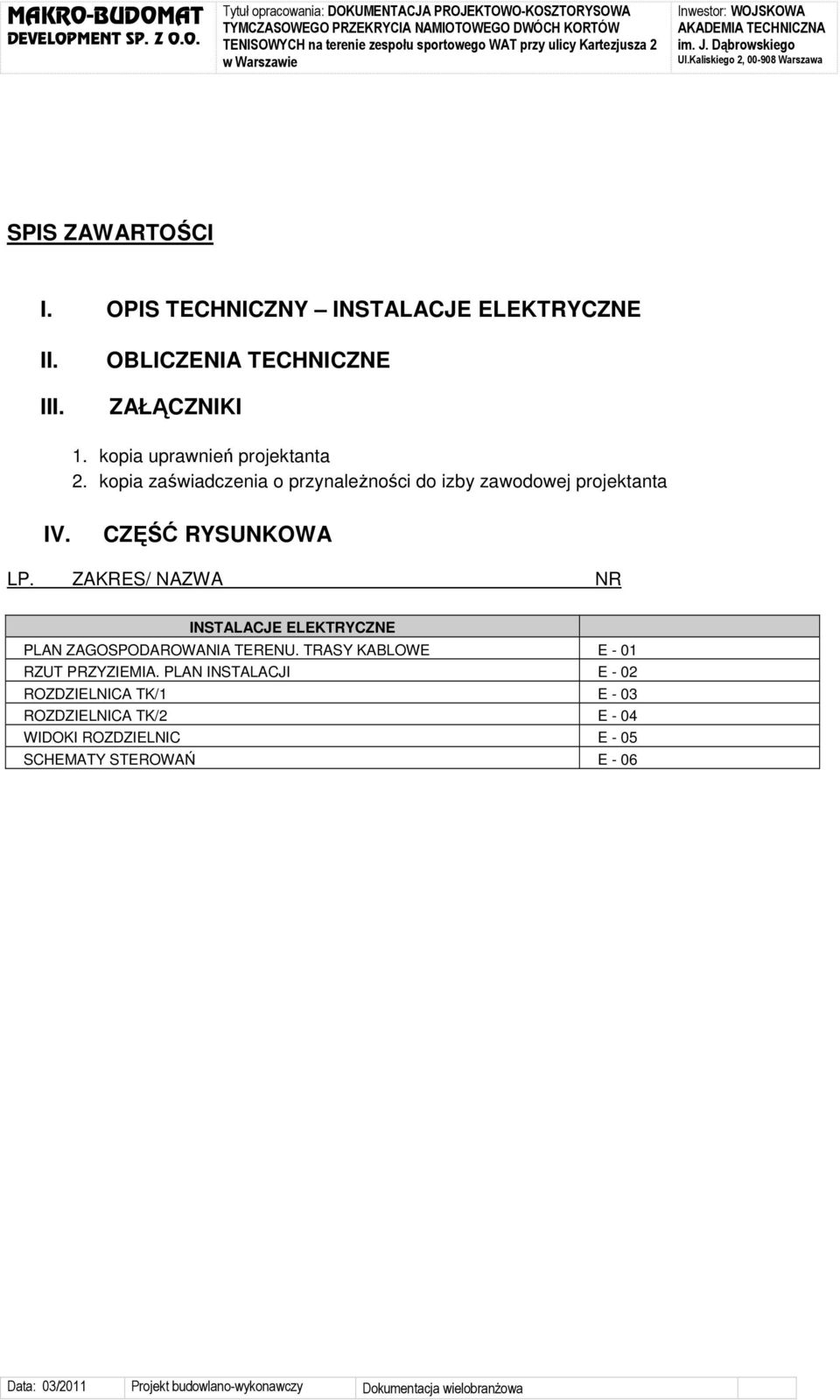

1 SPIS ZAWARTOŚCI I. OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE II. III. OBLICZENIA TECHNICZNE ZAŁĄCZNIKI 1. kopia uprawnień projektanta 2. kopia zaświadczenia o przynaleŝności do izby zawodowej projektanta IV. CZĘŚĆ RYSUNKOWA LP. ZAKRES/ NAZWA NR INSTALACJE ELEKTRYCZNE PLAN ZAGOSPODAROWANIA TERENU. TRASY KABLOWE E - 01 RZUT PRZYZIEMIA. PLAN INSTALACJI E - 02 ROZDZIELNICA TK/1 E - 03 ROZDZIELNICA TK/2 E - 04 WIDOKI ROZDZIELNIC E - 05 SCHEMATY STEROWAŃ E - 06

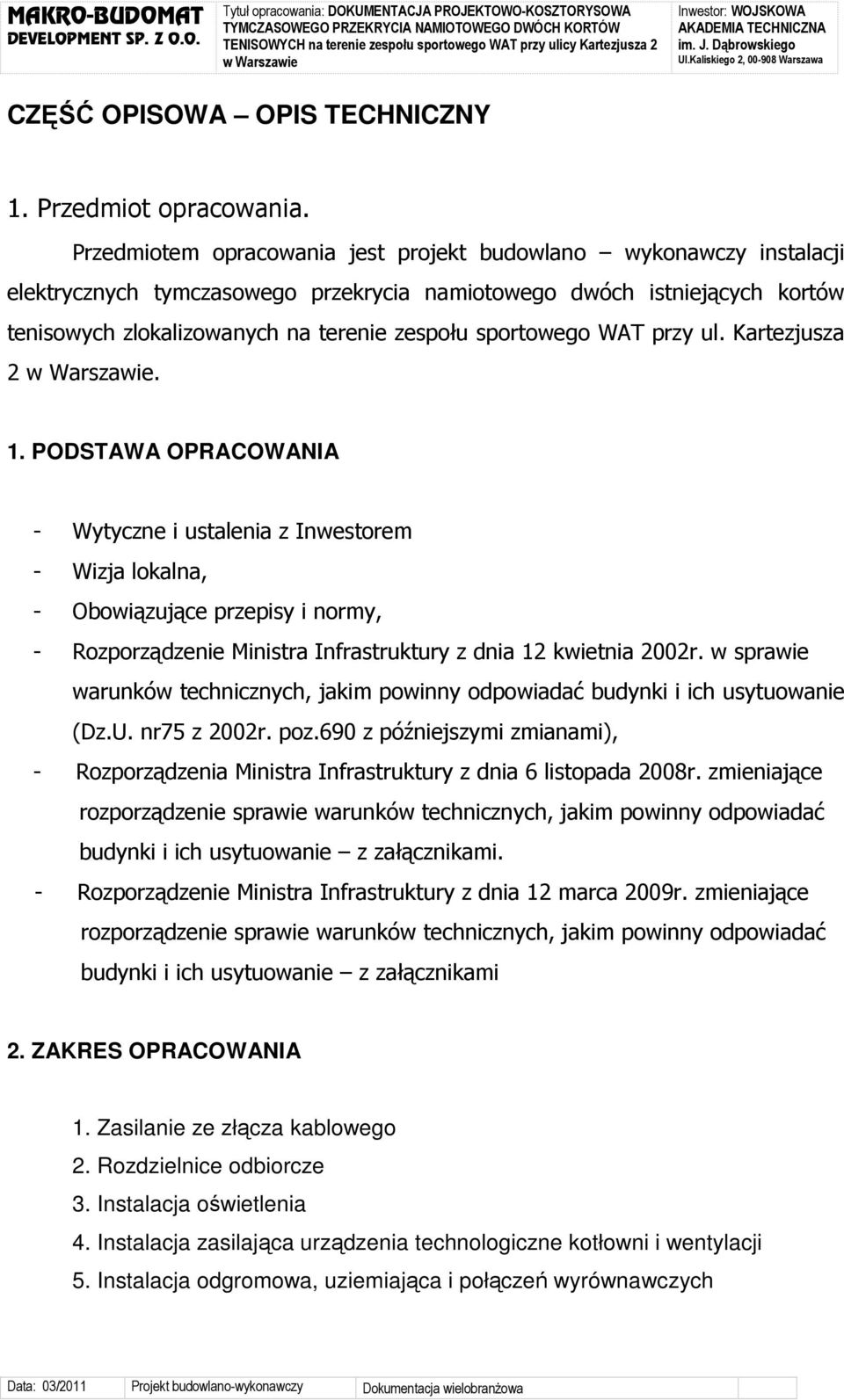

2 CZĘŚĆ OPISOWA OPIS TECHNICZNY 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlano wykonawczy instalacji elektrycznych tymczasowego przekrycia namiotowego dwóch istniejących kortów tenisowych zlokalizowanych na terenie zespołu sportowego WAT przy ul. Kartezjusza PODSTAWA OPRACOWANIA - Wytyczne i ustalenia z Inwestorem - Wizja lokalna, - Obowiązujące przepisy i normy, - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr75 z 2002r. poz.690 z późniejszymi zmianami), - Rozporządzenia Ministra Infrastruktury z dnia 6 listopada 2008r. zmieniające rozporządzenie sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z załącznikami. - Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009r. zmieniające rozporządzenie sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z załącznikami 2. ZAKRES OPRACOWANIA 1. Zasilanie ze złącza kablowego 2. Rozdzielnice odbiorcze 3. Instalacja oświetlenia 4. Instalacja zasilająca urządzenia technologiczne kotłowni i wentylacji 5. Instalacja odgromowa, uziemiająca i połączeń wyrównawczych

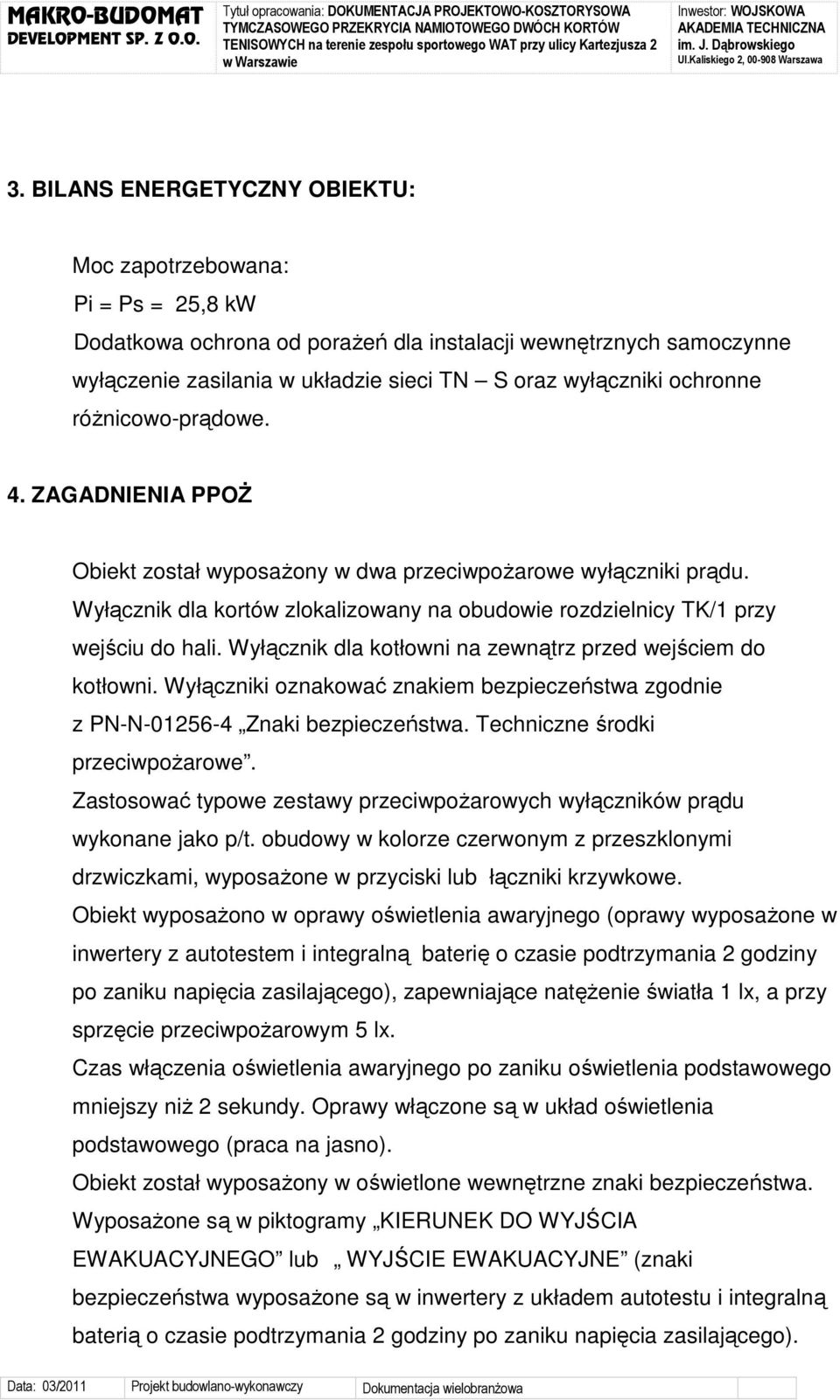

3 3. BILANS ENERGETYCZNY OBIEKTU: Moc zapotrzebowana: Pi = Ps = 25,8 kw Dodatkowa ochrona od poraŝeń dla instalacji wewnętrznych samoczynne wyłączenie zasilania w układzie sieci TN S oraz wyłączniki ochronne róŝnicowo-prądowe. 4. ZAGADNIENIA PPOś Obiekt został wyposaŝony w dwa przeciwpoŝarowe wyłączniki prądu. Wyłącznik dla kortów zlokalizowany na obudowie rozdzielnicy TK/1 przy wejściu do hali. Wyłącznik dla kotłowni na zewnątrz przed wejściem do kotłowni. Wyłączniki oznakować znakiem bezpieczeństwa zgodnie z PN-N Znaki bezpieczeństwa. Techniczne środki przeciwpoŝarowe. Zastosować typowe zestawy przeciwpoŝarowych wyłączników prądu wykonane jako p/t. obudowy w kolorze czerwonym z przeszklonymi drzwiczkami, wyposaŝone w przyciski lub łączniki krzywkowe. Obiekt wyposaŝono w oprawy oświetlenia awaryjnego (oprawy wyposaŝone w inwertery z autotestem i integralną baterię o czasie podtrzymania 2 godziny po zaniku napięcia zasilającego), zapewniające natęŝenie światła 1 lx, a przy sprzęcie przeciwpoŝarowym 5 lx. Czas włączenia oświetlenia awaryjnego po zaniku oświetlenia podstawowego mniejszy niŝ 2 sekundy. Oprawy włączone są w układ oświetlenia podstawowego (praca na jasno). Obiekt został wyposaŝony w oświetlone wewnętrzne znaki bezpieczeństwa. WyposaŜone są w piktogramy KIERUNEK DO WYJŚCIA EWAKUACYJNEGO lub WYJŚCIE EWAKUACYJNE (znaki bezpieczeństwa wyposaŝone są w inwertery z układem autotestu i integralną baterią o czasie podtrzymania 2 godziny po zaniku napięcia zasilającego).

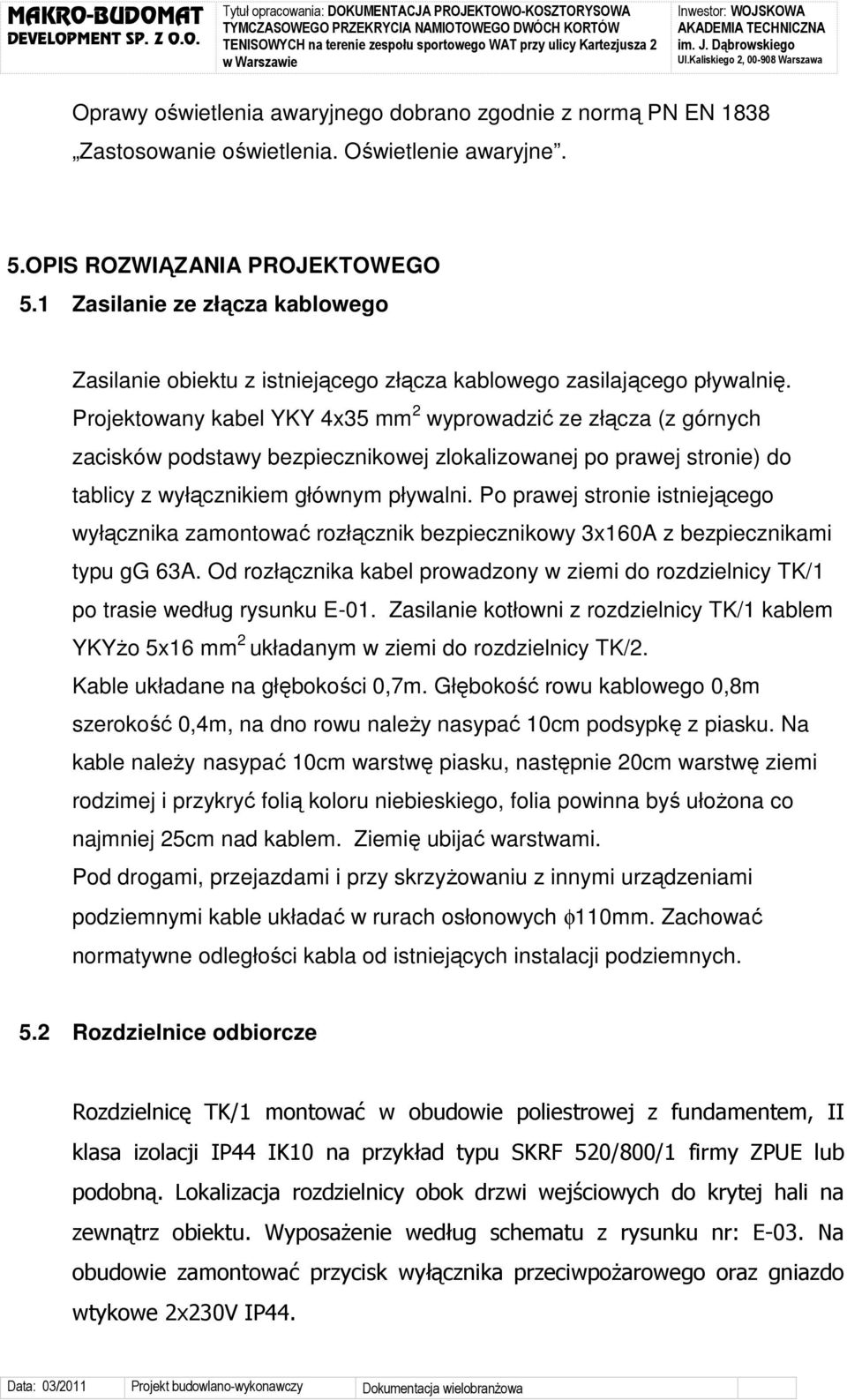

4 Oprawy oświetlenia awaryjnego dobrano zgodnie z normą PN EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne. 5.OPIS ROZWIĄZANIA PROJEKTOWEGO 5.1 Zasilanie ze złącza kablowego Zasilanie obiektu z istniejącego złącza kablowego zasilającego pływalnię. Projektowany kabel YKY 4x35 mm 2 wyprowadzić ze złącza (z górnych zacisków podstawy bezpiecznikowej zlokalizowanej po prawej stronie) do tablicy z wyłącznikiem głównym pływalni. Po prawej stronie istniejącego wyłącznika zamontować rozłącznik bezpiecznikowy 3x160A z bezpiecznikami typu gg 63A. Od rozłącznika kabel prowadzony w ziemi do rozdzielnicy TK/1 po trasie według rysunku E-01. Zasilanie kotłowni z rozdzielnicy TK/1 kablem YKYŜo 5x16 mm 2 układanym w ziemi do rozdzielnicy TK/2. Kable układane na głębokości 0,7m. Głębokość rowu kablowego 0,8m szerokość 0,4m, na dno rowu naleŝy nasypać 10cm podsypkę z piasku. Na kable naleŝy nasypać 10cm warstwę piasku, następnie 20cm warstwę ziemi rodzimej i przykryć folią koloru niebieskiego, folia powinna byś ułoŝona co najmniej 25cm nad kablem. Ziemię ubijać warstwami. Pod drogami, przejazdami i przy skrzyŝowaniu z innymi urządzeniami podziemnymi kable układać w rurach osłonowych φ110mm. Zachować normatywne odległości kabla od istniejących instalacji podziemnych. 5.2 Rozdzielnice odbiorcze Rozdzielnicę TK/1 montować w obudowie poliestrowej z fundamentem, II klasa izolacji IP44 IK10 na przykład typu SKRF 520/800/1 firmy ZPUE lub podobną. Lokalizacja rozdzielnicy obok drzwi wejściowych do krytej hali na zewnątrz obiektu. WyposaŜenie według schematu z rysunku nr: E-03. Na obudowie zamontować przycisk wyłącznika przeciwpoŝarowego oraz gniazdo wtykowe 2x230V IP44.

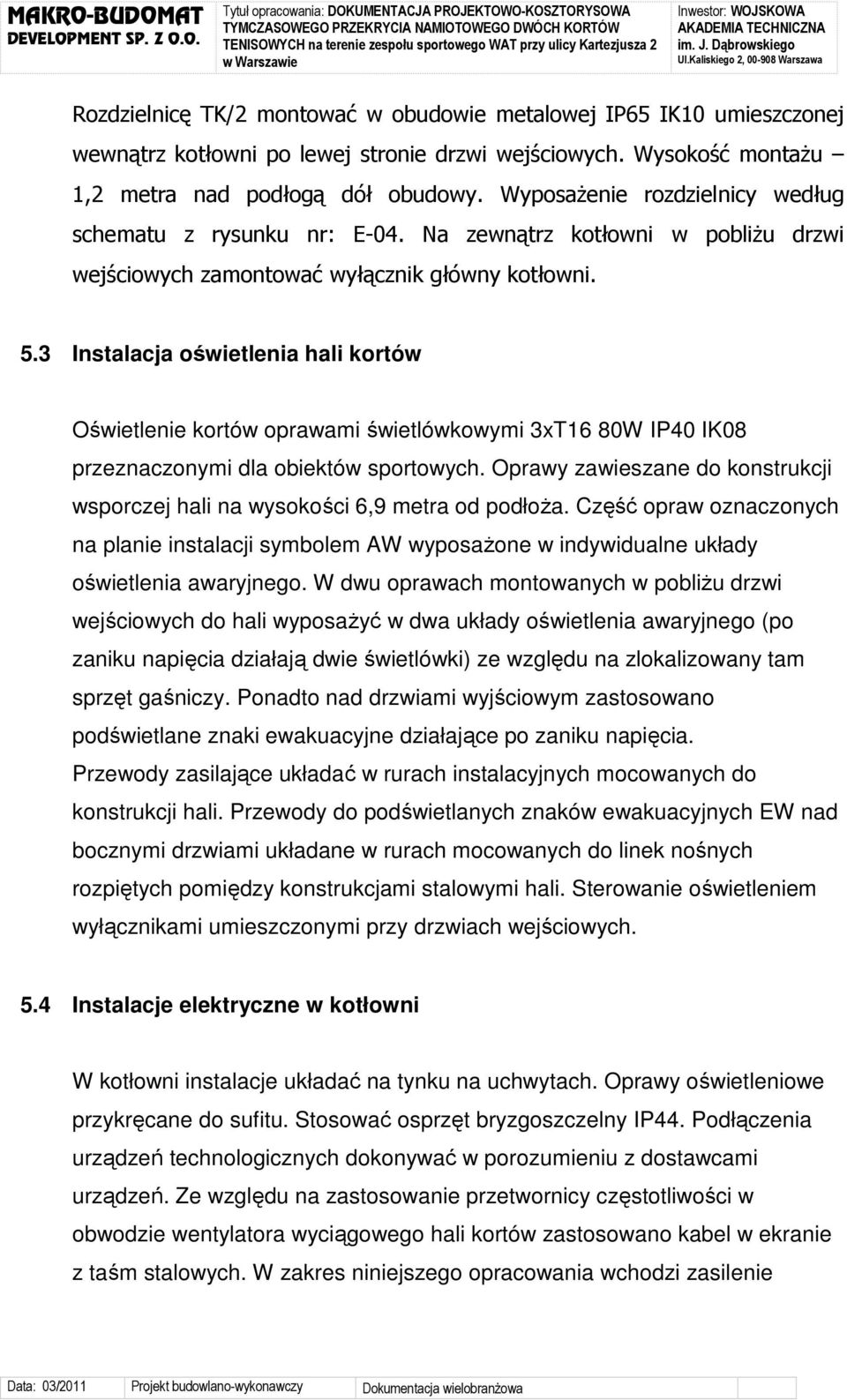

5 Rozdzielnicę TK/2 montować w obudowie metalowej IP65 IK10 umieszczonej wewnątrz kotłowni po lewej stronie drzwi wejściowych. Wysokość montaŝu 1,2 metra nad podłogą dół obudowy. WyposaŜenie rozdzielnicy według schematu z rysunku nr: E-04. Na zewnątrz kotłowni w pobliŝu drzwi wejściowych zamontować wyłącznik główny kotłowni. 5.3 Instalacja oświetlenia hali kortów Oświetlenie kortów oprawami świetlówkowymi 3xT16 80W IP40 IK08 przeznaczonymi dla obiektów sportowych. Oprawy zawieszane do konstrukcji wsporczej hali na wysokości 6,9 metra od podłoŝa. Część opraw oznaczonych na planie instalacji symbolem AW wyposaŝone w indywidualne układy oświetlenia awaryjnego. W dwu oprawach montowanych w pobliŝu drzwi wejściowych do hali wyposaŝyć w dwa układy oświetlenia awaryjnego (po zaniku napięcia działają dwie świetlówki) ze względu na zlokalizowany tam sprzęt gaśniczy. Ponadto nad drzwiami wyjściowym zastosowano podświetlane znaki ewakuacyjne działające po zaniku napięcia. Przewody zasilające układać w rurach instalacyjnych mocowanych do konstrukcji hali. Przewody do podświetlanych znaków ewakuacyjnych EW nad bocznymi drzwiami układane w rurach mocowanych do linek nośnych rozpiętych pomiędzy konstrukcjami stalowymi hali. Sterowanie oświetleniem wyłącznikami umieszczonymi przy drzwiach wejściowych. 5.4 Instalacje elektryczne w kotłowni W kotłowni instalacje układać na tynku na uchwytach. Oprawy oświetleniowe przykręcane do sufitu. Stosować osprzęt bryzgoszczelny IP44. Podłączenia urządzeń technologicznych dokonywać w porozumieniu z dostawcami urządzeń. Ze względu na zastosowanie przetwornicy częstotliwości w obwodzie wentylatora wyciągowego hali kortów zastosowano kabel w ekranie z taśm stalowych. W zakres niniejszego opracowania wchodzi zasilenie

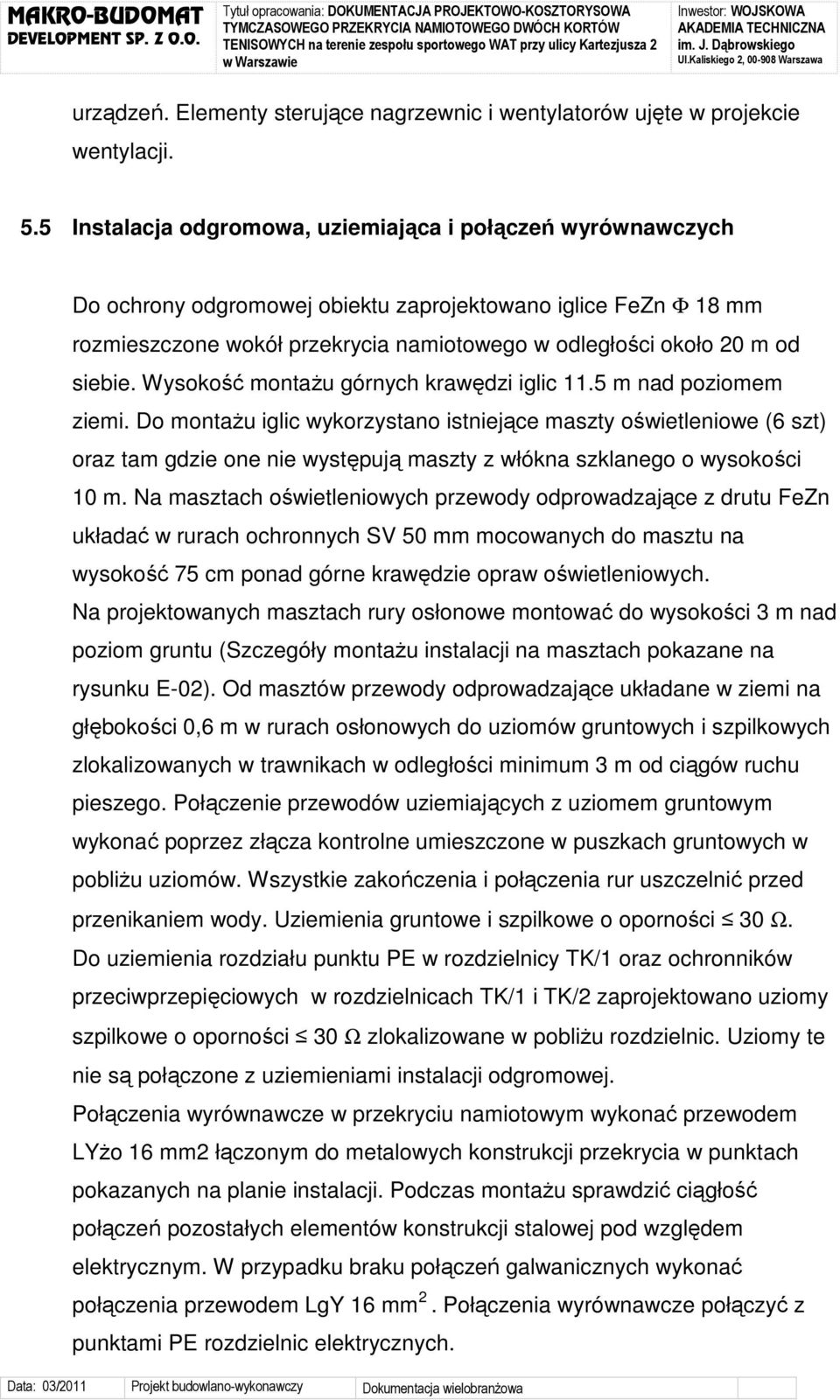

6 urządzeń. Elementy sterujące nagrzewnic i wentylatorów ujęte w projekcie wentylacji. 5.5 Instalacja odgromowa, uziemiająca i połączeń wyrównawczych Do ochrony odgromowej obiektu zaprojektowano iglice FeZn Φ 18 mm rozmieszczone wokół przekrycia namiotowego w odległości około 20 m od siebie. Wysokość montaŝu górnych krawędzi iglic 11.5 m nad poziomem ziemi. Do montaŝu iglic wykorzystano istniejące maszty oświetleniowe (6 szt) oraz tam gdzie one nie występują maszty z włókna szklanego o wysokości 10 m. Na masztach oświetleniowych przewody odprowadzające z drutu FeZn układać w rurach ochronnych SV 50 mm mocowanych do masztu na wysokość 75 cm ponad górne krawędzie opraw oświetleniowych. Na projektowanych masztach rury osłonowe montować do wysokości 3 m nad poziom gruntu (Szczegóły montaŝu instalacji na masztach pokazane na rysunku E-02). Od masztów przewody odprowadzające układane w ziemi na głębokości 0,6 m w rurach osłonowych do uziomów gruntowych i szpilkowych zlokalizowanych w trawnikach w odległości minimum 3 m od ciągów ruchu pieszego. Połączenie przewodów uziemiających z uziomem gruntowym wykonać poprzez złącza kontrolne umieszczone w puszkach gruntowych w pobliŝu uziomów. Wszystkie zakończenia i połączenia rur uszczelnić przed przenikaniem wody. Uziemienia gruntowe i szpilkowe o oporności 30 Ω. Do uziemienia rozdziału punktu PE w rozdzielnicy TK/1 oraz ochronników przeciwprzepięciowych w rozdzielnicach TK/1 i TK/2 zaprojektowano uziomy szpilkowe o oporności 30 Ω zlokalizowane w pobliŝu rozdzielnic. Uziomy te nie są połączone z uziemieniami instalacji odgromowej. Połączenia wyrównawcze w przekryciu namiotowym wykonać przewodem LYŜo 16 mm2 łączonym do metalowych konstrukcji przekrycia w punktach pokazanych na planie instalacji. Podczas montaŝu sprawdzić ciągłość połączeń pozostałych elementów konstrukcji stalowej pod względem elektrycznym. W przypadku braku połączeń galwanicznych wykonać połączenia przewodem LgY 16 mm 2. Połączenia wyrównawcze połączyć z punktami PE rozdzielnic elektrycznych.

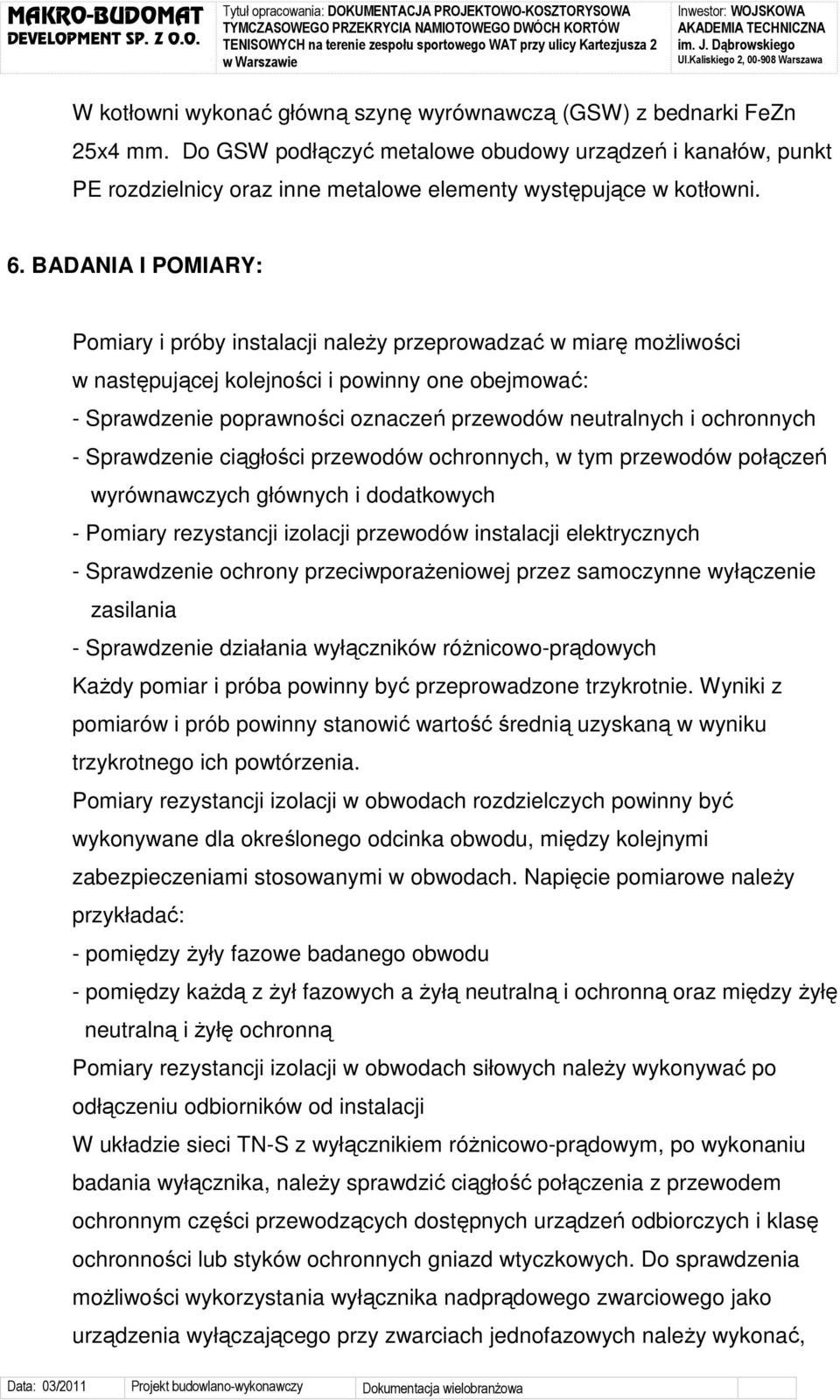

7 W kotłowni wykonać główną szynę wyrównawczą (GSW) z bednarki FeZn 25x4 mm. Do GSW podłączyć metalowe obudowy urządzeń i kanałów, punkt PE rozdzielnicy oraz inne metalowe elementy występujące w kotłowni. 6. BADANIA I POMIARY: Pomiary i próby instalacji naleŝy przeprowadzać w miarę moŝliwości w następującej kolejności i powinny one obejmować: - Sprawdzenie poprawności oznaczeń przewodów neutralnych i ochronnych - Sprawdzenie ciągłości przewodów ochronnych, w tym przewodów połączeń wyrównawczych głównych i dodatkowych - Pomiary rezystancji izolacji przewodów instalacji elektrycznych - Sprawdzenie ochrony przeciwporaŝeniowej przez samoczynne wyłączenie zasilania - Sprawdzenie działania wyłączników róŝnicowo-prądowych KaŜdy pomiar i próba powinny być przeprowadzone trzykrotnie. Wyniki z pomiarów i prób powinny stanowić wartość średnią uzyskaną w wyniku trzykrotnego ich powtórzenia. Pomiary rezystancji izolacji w obwodach rozdzielczych powinny być wykonywane dla określonego odcinka obwodu, między kolejnymi zabezpieczeniami stosowanymi w obwodach. Napięcie pomiarowe naleŝy przykładać: - pomiędzy Ŝyły fazowe badanego obwodu - pomiędzy kaŝdą z Ŝył fazowych a Ŝyłą neutralną i ochronną oraz między Ŝyłę neutralną i Ŝyłę ochronną Pomiary rezystancji izolacji w obwodach siłowych naleŝy wykonywać po odłączeniu odbiorników od instalacji W układzie sieci TN-S z wyłącznikiem róŝnicowo-prądowym, po wykonaniu badania wyłącznika, naleŝy sprawdzić ciągłość połączenia z przewodem ochronnym części przewodzących dostępnych urządzeń odbiorczych i klasę ochronności lub styków ochronnych gniazd wtyczkowych. Do sprawdzenia moŝliwości wykorzystania wyłącznika nadprądowego zwarciowego jako urządzenia wyłączającego przy zwarciach jednofazowych naleŝy wykonać,

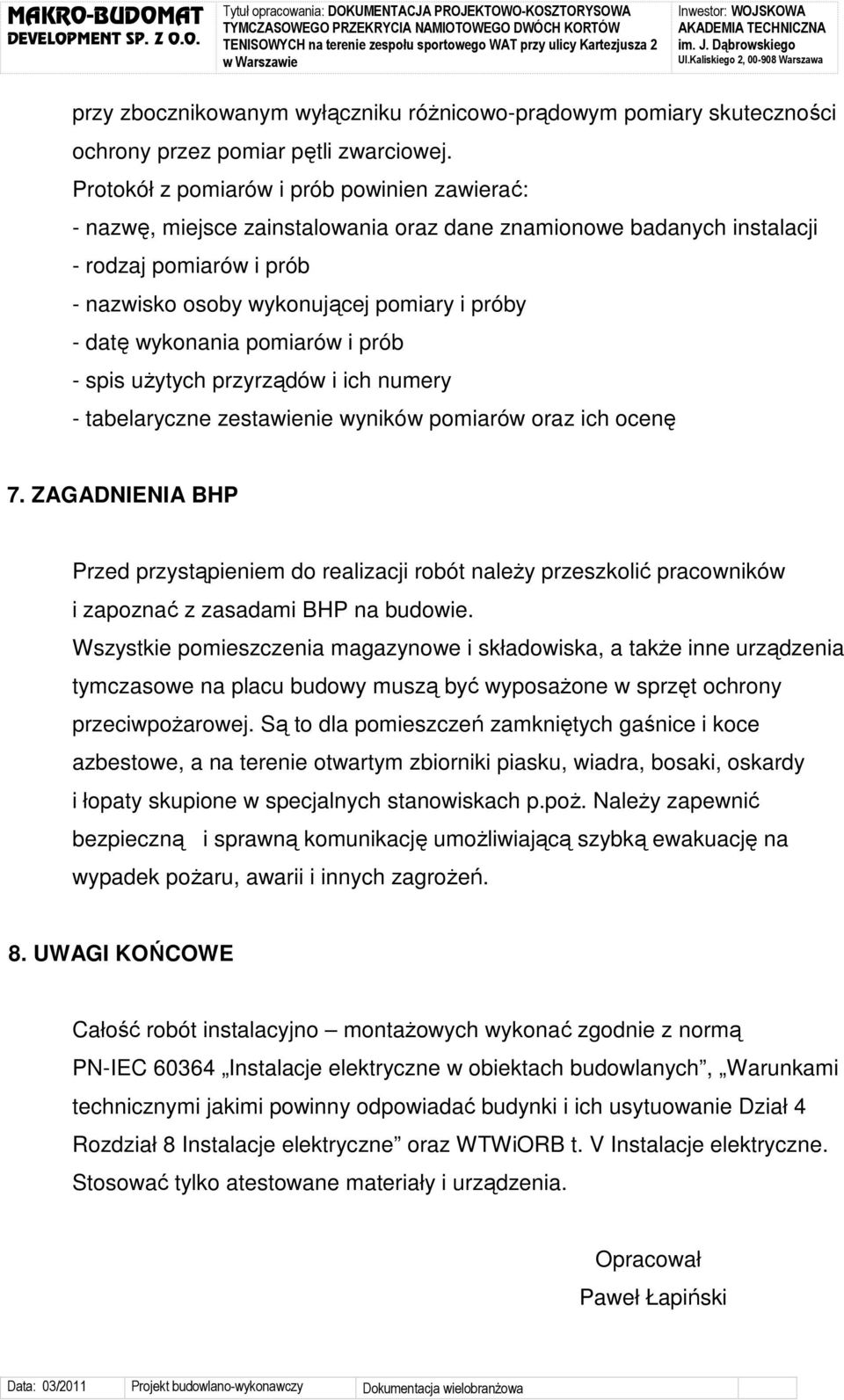

8 przy zbocznikowanym wyłączniku róŝnicowo-prądowym pomiary skuteczności ochrony przez pomiar pętli zwarciowej. Protokół z pomiarów i prób powinien zawierać: - nazwę, miejsce zainstalowania oraz dane znamionowe badanych instalacji - rodzaj pomiarów i prób - nazwisko osoby wykonującej pomiary i próby - datę wykonania pomiarów i prób - spis uŝytych przyrządów i ich numery - tabelaryczne zestawienie wyników pomiarów oraz ich ocenę 7. ZAGADNIENIA BHP Przed przystąpieniem do realizacji robót naleŝy przeszkolić pracowników i zapoznać z zasadami BHP na budowie. Wszystkie pomieszczenia magazynowe i składowiska, a takŝe inne urządzenia tymczasowe na placu budowy muszą być wyposaŝone w sprzęt ochrony przeciwpoŝarowej. Są to dla pomieszczeń zamkniętych gaśnice i koce azbestowe, a na terenie otwartym zbiorniki piasku, wiadra, bosaki, oskardy i łopaty skupione w specjalnych stanowiskach p.poŝ. NaleŜy zapewnić bezpieczną i sprawną komunikację umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. 8. UWAGI KOŃCOWE Całość robót instalacyjno montaŝowych wykonać zgodnie z normą PN-IEC Instalacje elektryczne w obiektach budowlanych, Warunkami technicznymi jakimi powinny odpowiadać budynki i ich usytuowanie Dział 4 Rozdział 8 Instalacje elektryczne oraz WTWiORB t. V Instalacje elektryczne. Stosować tylko atestowane materiały i urządzenia. Opracował Paweł Łapiński
