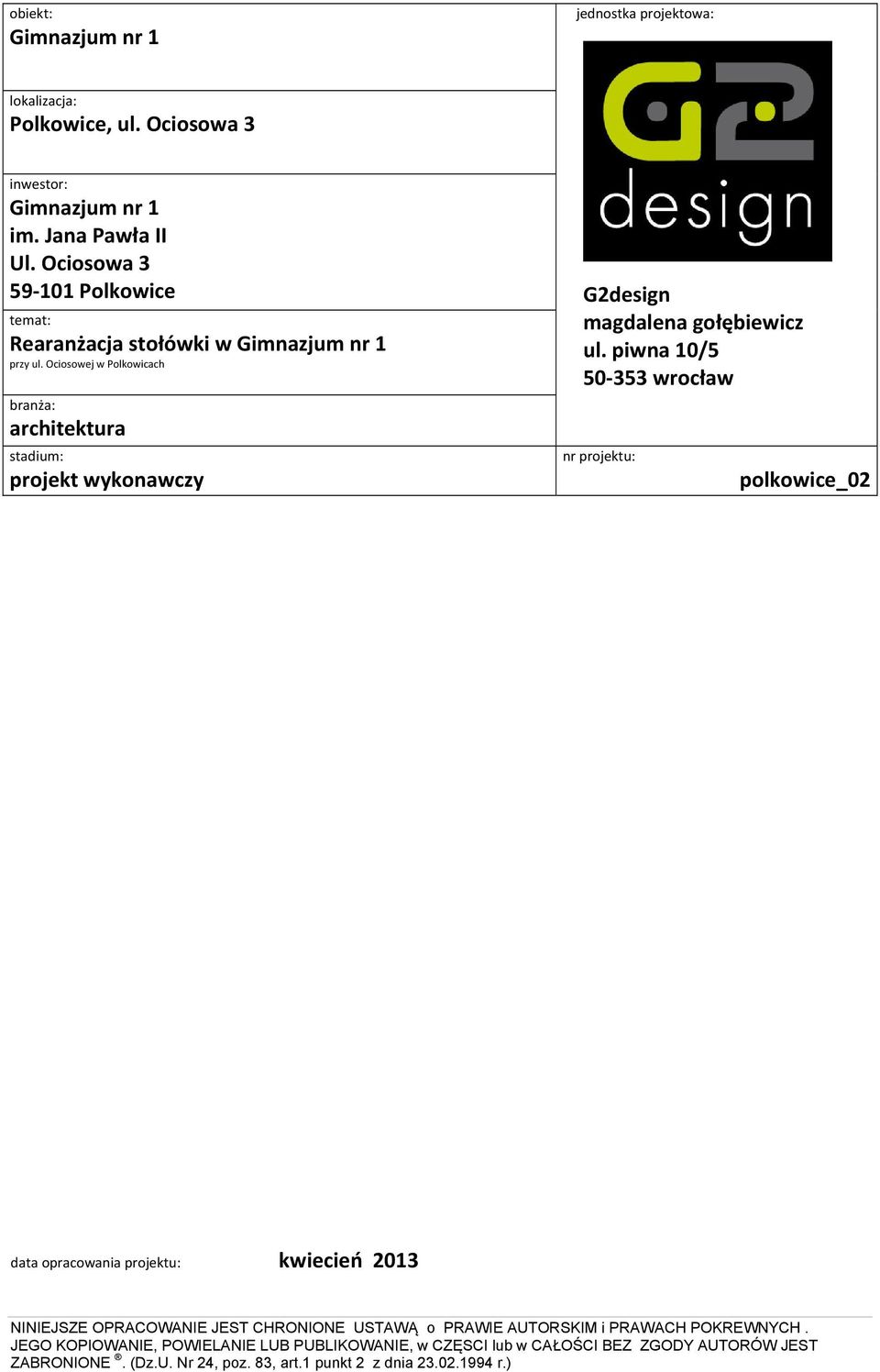

1 obiekt: Gimnazjum nr 1 jednostka projektowa: lokalizacja: Polkowice, ul. Ociosowa 3 inwestor: Gimnazjum nr 1 im. Jana Pawła II Ul. Ociosowa Polkowice temat: Rearanżacja stołówki w Gimnazjum nr 1 przy ul. Ociosowej w Polkowicach branża: architektura stadium: projekt wykonawczy G2design magdalena gołębiewicz ul. piwna 10/ wrocław nr projektu: polkowice_02 data opracowania projektu: kwiecień 2013 NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

Ociosowej w Polkowicach branża: architektura stadium: projekt wykonawczy G2design magdalena gołębiewicz ul.

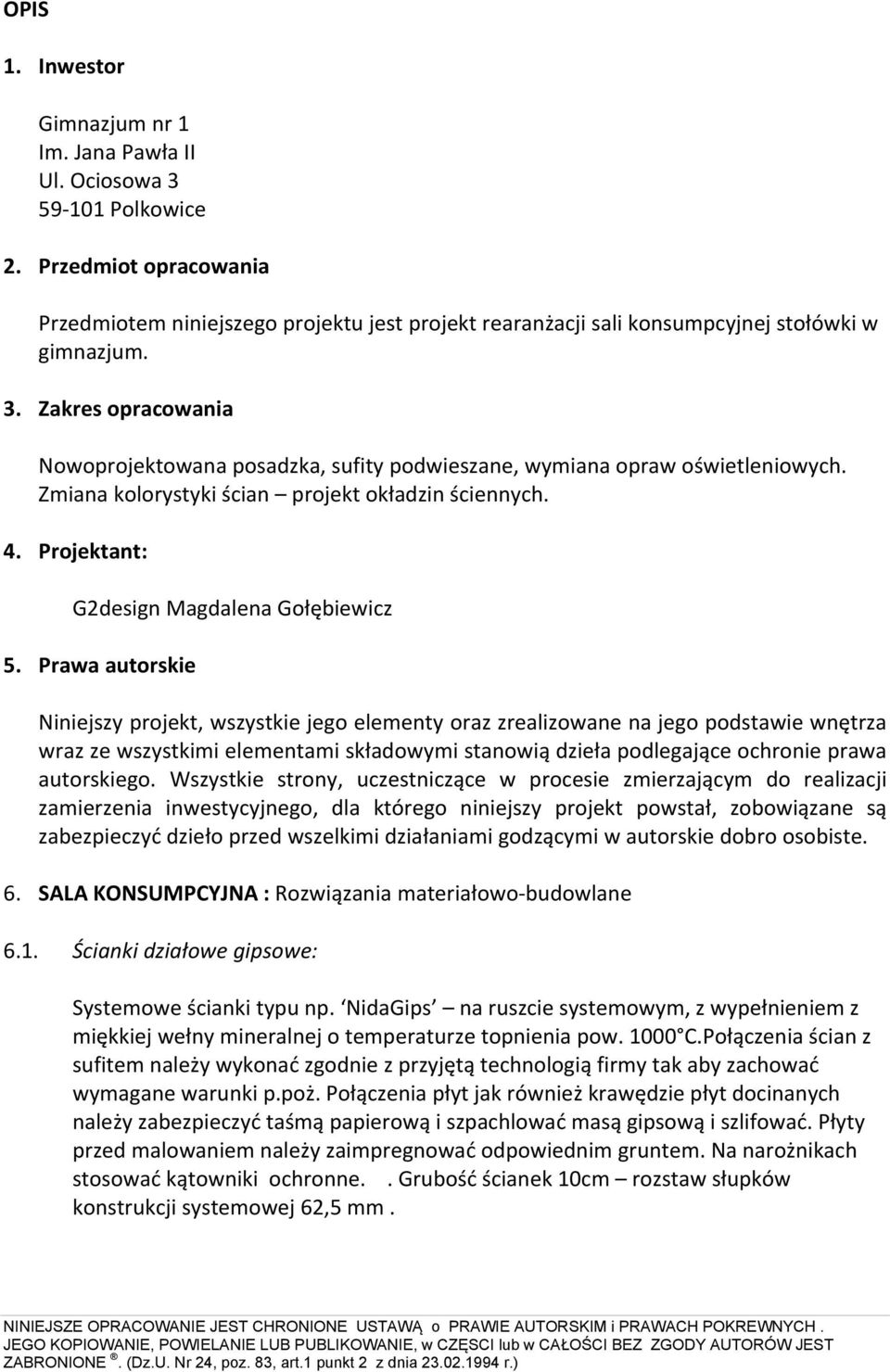

2 OPIS 1. Inwestor Gimnazjum nr 1 Im. Jana Pawła II Ul. Ociosowa Polkowice 2. Przedmiot opracowania Przedmiotem niniejszego projektu jest projekt rearanżacji sali konsumpcyjnej stołówki w gimnazjum. 3. Zakres opracowania Nowoprojektowana posadzka, sufity podwieszane, wymiana opraw oświetleniowych. Zmiana kolorystyki ścian projekt okładzin ściennych. 4. Projektant: G2design Magdalena Gołębiewicz 5. Prawa autorskie Niniejszy projekt, wszystkie jego elementy oraz zrealizowane na jego podstawie wnętrza wraz ze wszystkimi elementami składowymi stanowią dzieła podlegające ochronie prawa autorskiego. Wszystkie strony, uczestniczące w procesie zmierzającym do realizacji zamierzenia inwestycyjnego, dla którego niniejszy projekt powstał, zobowiązane są zabezpieczyć dzieło przed wszelkimi działaniami godzącymi w autorskie dobro osobiste. 6. SALA KONSUMPCYJNA : Rozwiązania materiałowo budowlane 6.1. Ścianki działowe gipsowe: Systemowe ścianki typu np. NidaGips na ruszcie systemowym, z wypełnieniem z miękkiej wełny mineralnej o temperaturze topnienia pow C.Połączenia ścian z sufitem należy wykonać zgodnie z przyjętą technologią firmy tak aby zachować wymagane warunki p.poż. Połączenia płyt jak również krawędzie płyt docinanych należy zabezpieczyć taśmą papierową i szpachlować masą gipsową i szlifować. Płyty przed malowaniem należy zaimpregnować odpowiednim gruntem. Na narożnikach stosować kątowniki ochronne.. Grubość ścianek 10cm rozstaw słupków konstrukcji systemowej 62,5 mm. NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

Zakres opracowania Nowoprojektowana posadzka, sufity podwieszane, wymiana opraw oświetleniowych. Zmiana kolorystyki ścian projekt okładzin ściennych. 4. Projektant: G2design Magdalena Gołębiewicz 5.

3 6.2. Sufit podwieszany: Podwieszany pełny sufit z płyty gipsowo kartonowej na ruszcie systemowym ( stosować systemowe konstrukcje stalowe i wieszakowe oraz używać rozwiązań systemowych, zapobiegających pękaniu płyt na łączeniach) na wys. według projektu. Płyty sufitu należy szpachlować z zastosowaniem papierowych taśm wzmacniających Zabudowa wentylacji: Istniejącą zabudowę instalacji wentylacji należy dostosować do projektowanych sufitów podwieszanych Wykończenia ścian i sufitów Isniejące zabudowy ( zabudowa wentylacji ) wraz z sufitami podwieszanymi malować akrylowymi farbami emulsyjnymi np. Bejamin Moore na kolor biały. Ściany wyreperować i zatrzeć na gładko. Malować emalią lateksową odporną na szorowanie i mycie detergentami, np. Benjamin Moore farba ceramiczna według projektu kolor biały. W miejscach wyznaczonych w projekcie montować fototapetę lateksową według instrukcji montażu producenta. Fototapety: NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

Zabudowa wentylacji: Istniejącą zabudowę instalacji wentylacji należy dostosować do projektowanych sufitów podwieszanych. 6.4.

4 Uwaga: Przy wyborze zdjęć do wydruku należy skontaktować się z projektantem. NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

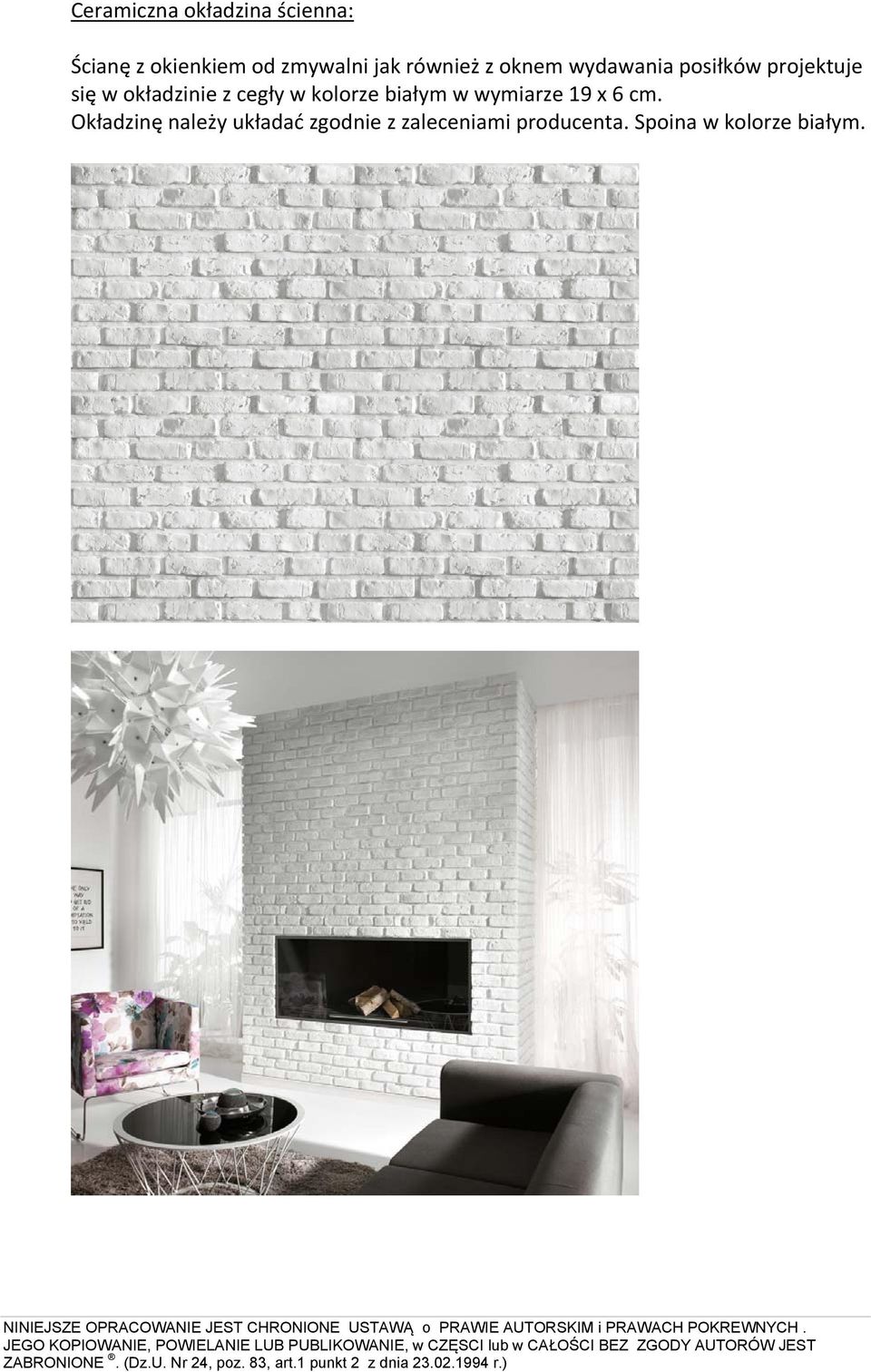

5 Ceramiczna okładzina ścienna: Ścianę z okienkiem od zmywalni jak również z oknem wydawania posiłków projektuje się w okładzinie z cegły w kolorze białym w wymiarze 19 x 6 cm. Okładzinę należy układać zgodnie z zaleceniami producenta. Spoina w kolorze białym. NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

Spoina w kolorze białym. NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH.

6 6.5. Posadzki: Należy zdemontować istniejącą płytkę gresową.powierzchnia pod wylewkę powinna być sucha, odpylona, odtłuszczona, nośna. Przed wyłożeniem wylewki samopoziomującej należy ją zagruntować. Stosować siatkę zbrojącą zalecaną według technologii producenta. Wylewkę należy dylatować od ścian taśmami dylatacyjnymi oraz w pomieszczeniach według zaleceń producenta. Należy uzyskać jednakowy poziom posadzek w poszczególnych pomieszczeniach i w tym celu zwrócić uwagę na odpowiednią grubość wylewek samopoziomujących. Na całej powierzchni wnętrz objętego projektem płytka gresowa w kolorze szarym 60 x 60 cm według projektu ( patrz : rzut posadzki).płytkę gresową należy układać zgodnie z istniejącymi dylatacjami w sali konsumpcyjnej stołówki. Cokół mdf w kolorze białym, wys. 12 cm. Łączenia pod kątem 45 stopni Grzejniki Należy zabudować istniejące grzejniki zgodnie z rysunkiem wykonawczym Zestawienie drzwi: Projektuje się nowe drzwi do zmywalni oraz przy strefie dla nauczycieli. Jednoskrzydłowe pełne, np. PORTA Okleinowane CPL HQ w kolorze białym; 6.8. Zestawienie mebli: W sali konsumpcyjnej stołówki pozostają istniejące stoły i krzesła Oświetlenie Zasilanie i sterowanie oświetleniem jest przedmiotem projektu instalacji elektrycznych i teletechnicznych. Na oświetlenie wnętrz objętych projektem składa się: Oświetlenie główne : oprawy świetlówkowe wpuszczane z maskownicą z pleksi mlecznej, wym. 120 cm montowane w suficie podwieszanym według projektu; NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

Należy uzyskać jednakowy poziom posadzek w poszczególnych pomieszczeniach i w tym celu zwrócić uwagę na odpowiednią grubość wylewek samopoziomujących.

7 oprawy świetlówkowe nastropowe montowane do istniejącej zabudowy instalacji wentylacji oprawy wiszące : abażur bambus, ratan, średnica 60 cm, wyskość abażuru 64 cm; oprawy wiszące : abażur bambus, ratan, średnica 29 cm, wyskość abażuru 41 cm; NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

cm; NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH.

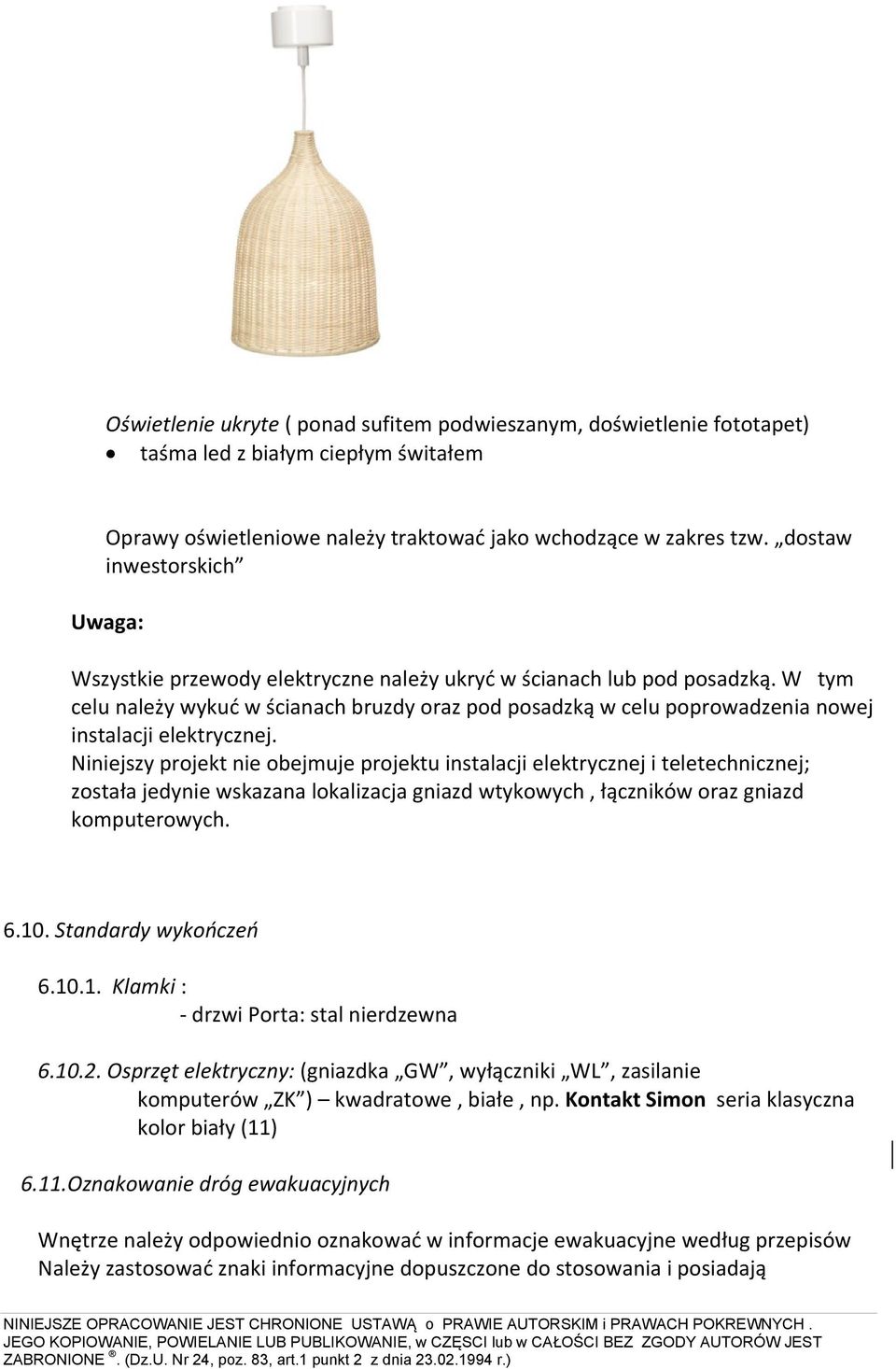

8 Oświetlenie ukryte ( ponad sufitem podwieszanym, doświetlenie fototapet) taśma led z białym ciepłym świtałem Oprawy oświetleniowe należy traktować jako wchodzące w zakres tzw. dostaw inwestorskich Uwaga: Wszystkie przewody elektryczne należy ukryć w ścianach lub pod posadzką. W tym celu należy wykuć w ścianach bruzdy oraz pod posadzką w celu poprowadzenia nowej instalacji elektrycznej. Niniejszy projekt nie obejmuje projektu instalacji elektrycznej i teletechnicznej; została jedynie wskazana lokalizacja gniazd wtykowych, łączników oraz gniazd komputerowych Standardy wykończeń Klamki : drzwi Porta: stal nierdzewna Osprzęt elektryczny: (gniazdka GW, wyłączniki WL, zasilanie komputerów ZK ) kwadratowe, białe, np. Kontakt Simon seria klasyczna kolor biały (11) 6.11.Oznakowanie dróg ewakuacyjnych Wnętrze należy odpowiednio oznakować w informacje ewakuacyjne według przepisów Należy zastosować znaki informacyjne dopuszczone do stosowania i posiadają NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

W tym celu należy wykuć w ścianach bruzdy oraz pod posadzką w celu poprowadzenia nowej instalacji elektrycznej.

9 certyfikaty: certyfikat zgodności CNBOP 457/2000 Znaki bezpieczeństwa. Ochrona przeciwpoż. certyfikat zgodności CNBOP 458/2000 Znaki bezpieczeństwa. Ewakuacja certyfikat zgodności CNBOP 459/2000 Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe certyfikat "B" Nr B/12/1492/2000 wydane przez SEP np. Techem S.A. ( lub inne ( Dostępność dla osób niepełnosprawnych Zapewniono pełną dostępność do przychodni dla osób niepełnosprawnych i poruszających się na wózku inwalidzkim Ochrona przeciwpożarowa: Aranżacja pomieszczeń bez zmian w stosunku do projektu całego budynku; Wszystkie użyte materiały budowlane posiadają specyfikacje oraz są zaklasyfikowane jako materiały niepalne oraz trudno palne wg Instrukcji ITB 401/2004 oraz klasyfikacji PN EN Budynek gimnazjum jest wyposażony w sprzęt ochrony ppoż. ( gaśnicę, oświetlenie ewakuacyjne, instrukcję ppoż., itp.) wymagany właściwymi przepisami. Sprzęt zlokalizowany jest na korytarzach budynku. SPIS RYSUNKÓW: A_01 A_02 A_03 A_04 A_05 A_06 A_07 A_08 A_09 Inwentaryzacja rzut Inwentaryzacja przekroje Rzut Rzut posadzki Rzut sufitu Przekroje z rozwinięciami widokowymi ścian Rzut z wyposażeniem Wizualizacje kolorystyka Zabudowa grzejników i otworów ściennych NINIEJSZE OPRACOWANIE JEST CHRONIONE USTAWĄ o PRAWIE AUTORSKIM i PRAWACH POKREWNYCH. JEGO KOPIOWANIE, POWIELANIE LUB PUBLIKOWANIE, w CZĘSCI lub w CAŁOŚCI BEZ ZGODY AUTORÓW JEST ZABRONIONE. (Dz.U. Nr 24, poz. 83, art.1 punkt 2 z dnia r.)

pl) lub inne (www.stazak.pl) 6.11. Dostępność dla osób niepełnosprawnych Zapewniono pełną dostępność do przychodni dla osób niepełnosprawnych i poruszających się na wózku inwalidzkim. 6.13.
