1 1 BIURO OBSŁUGI INWESTYCJI "INNOWATOR PLUS" Piotr śywica Konin, ul. Poznańska 74 tel NIP DOKUMENTACJA PROJEKTOWA Nazwa zamówienia: Adaptacja pomieszczeń 45,46 i 47 na gabinet dentystyczny w Zespole Szkół Medycznych w Koninie Obiekt: Budynek oświatowy. Adres: Konin, ul. Przemysłowa 4. Zamawiający: Zespół Szkół Medycznych w Koninie. Adres: Konin, ul. Przemysłowa 4. Nazwa i kod robót: Roboty remontowe i renowacyjne Opracował: mgr inŝ. Piotr śywica Konin, 23 maj 2011 r.

2 2 Opis techniczny do projektu adaptacji pomieszczeń Zespołu Szkół Medycznych 1. Dane ogólne: Temat: Adaptacja pomieszczeń 45, 46 i 47 na gabinet dentystyczny w Zespole Szkół Medycznych w Koninie. Adres: Konin, ul. Przemysłowa 4 Inwestor: Zespół Szkół Medycznych w Koninie 2. Podstawa opracowania. - zlecenie Inwestora, - inwentaryzacja obiektu, - uzgodnienia z Inwestorem, - rozporządzenie Ministra Zdrowia z dnia r. w sprawie wymagań, jakim powinny odpowiadać pomieszczenia, urządzenia i sprzęt medyczny słuŝące wykonywaniu indywidualnej specjalistycznej praktyki lekarskiej, - rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 poz. 690 z późniejszymi zmianami). - Polskie Normy. 3. Zakres opracowania. W istniejącym budynku szkoły uŝytkownik pragnie utworzyć pomieszczenie dydaktyczne słuŝące nauce zawodu w specjalności higienistka stomatologiczna. W tym celu zostaną przygotowane dwa pomieszczenia jedno do zajęć dydaktycznych (sala nr 1) i drugie do zajęć praktycznych (gabinet nr 2). Gabinet stomatologiczny - poza godzinami pracy szkoły - będzie działał w ramach prywatnej indywidualnej praktyki lekarskiej stomatologicznej. Pomieszczenia połoŝone są na parterze budynku. 4. Program uŝytkowy. Wejście główne do budynku, w którym znajduje się lokal, od strony elewacji zachodniej. Wejście połoŝone jest na poziomie około 30 cm nad terenem. Istniejący podjazd dla niepełnosprawnych (właściwy dostęp osób niepełnosprawnych). Wysokość pomieszczeń: 2,70 m Zakres udzielanych świadczeń: świadczenia ogólnostomatologiczne. Układ pomieszczeń wg załączonego rzutu.

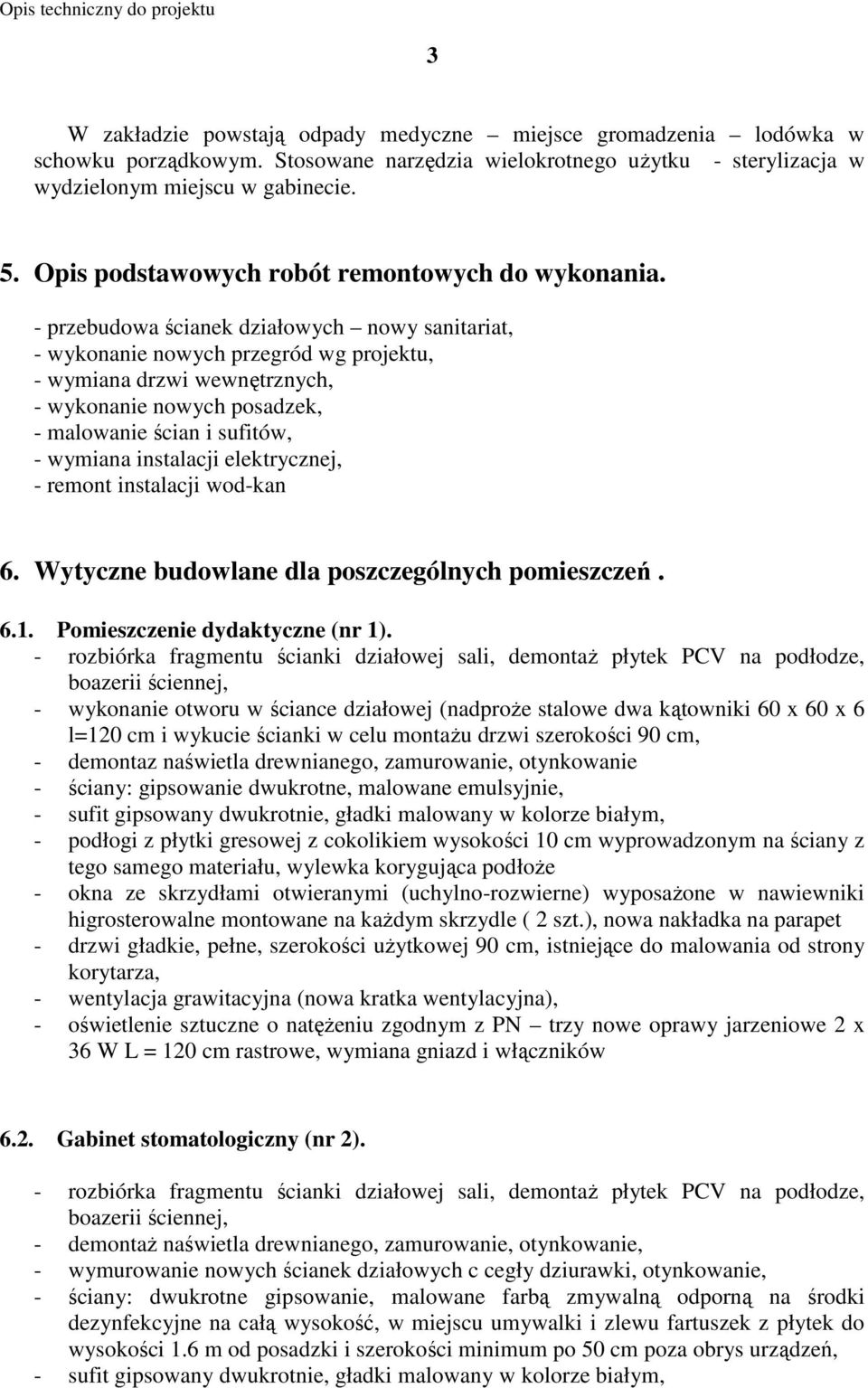

3 3 W zakładzie powstają odpady medyczne miejsce gromadzenia lodówka w schowku porządkowym. Stosowane narzędzia wielokrotnego uŝytku - sterylizacja w wydzielonym miejscu w gabinecie. 5. Opis podstawowych robót remontowych do wykonania. - przebudowa ścianek działowych nowy sanitariat, - wykonanie nowych przegród wg projektu, - wymiana drzwi wewnętrznych, - wykonanie nowych posadzek, - malowanie ścian i sufitów, - wymiana instalacji elektrycznej, - remont instalacji wod-kan 6. Wytyczne budowlane dla poszczególnych pomieszczeń Pomieszczenie dydaktyczne (nr 1). - rozbiórka fragmentu ścianki działowej sali, demontaŝ płytek PCV na podłodze, boazerii ściennej, - wykonanie otworu w ściance działowej (nadproŝe stalowe dwa kątowniki 60 x 60 x 6 l=120 cm i wykucie ścianki w celu montaŝu drzwi szerokości 90 cm, - demontaz naświetla drewnianego, zamurowanie, otynkowanie - ściany: gipsowanie dwukrotne, malowane emulsyjnie, - sufit gipsowany dwukrotnie, gładki malowany w kolorze białym, - podłogi z płytki gresowej z cokolikiem wysokości 10 cm wyprowadzonym na ściany z tego samego materiału, wylewka korygująca podłoŝe higrosterowalne montowane na kaŝdym skrzydle ( 2 szt.), nowa nakładka na parapet - drzwi gładkie, pełne, szerokości uŝytkowej 90 cm, istniejące do malowania od strony korytarza, - wentylacja grawitacyjna (nowa kratka wentylacyjna), - oświetlenie sztuczne o natęŝeniu zgodnym z PN trzy nowe oprawy jarzeniowe 2 x 36 W L = 120 cm rastrowe, wymiana gniazd i włączników 6.2. Gabinet stomatologiczny (nr 2). - rozbiórka fragmentu ścianki działowej sali, demontaŝ płytek PCV na podłodze, boazerii ściennej, - demontaŝ naświetla drewnianego, zamurowanie, otynkowanie, - wymurowanie nowych ścianek działowych c cegły dziurawki, otynkowanie, - ściany: dwukrotne gipsowanie, malowane farbą zmywalną odporną na środki dezynfekcyjne na całą wysokość, w miejscu umywalki i zlewu fartuszek z płytek do wysokości 1.6 m od posadzki i szerokości minimum po 50 cm poza obrys urządzeń, - sufit gipsowany dwukrotnie, gładki malowany w kolorze białym,

4 4 - podłogi z wykładziny PCV z cokolikiem wysokości 10 cm wyprowadzonym na ściany z tego samego materiału, styk wyokrąglony i szczelny, styki zgrzewane higrosterowalne montowane na kaŝdym skrzydle ( 2 szt.), nowa nakładka na parapet - drzwi gładkie, pełne, szerokości uŝytkowej 90 cm, - wentylacja grawitacyjna, - umywalka z bieŝącą wodą ciepła i zimną, zlewozmywak jednokomorowy z ociekaczem, wydzielone miejsce na sterylizację, - podgrzewacz 30 l, nowe podejścia wod kan, - oświetlenie sztuczne o natęŝeniu zgodnym z PN trzy nowe oprawy jarzeniowe 2 x 36 W L = 120 cm rastrowe, wymiana gniazd i włączników - wyposaŝenie w narzędzia i sprzęt medyczny stosownie do zakresu i rodzaju udzielanych świadczeń Schowek porządkowy (nr 3). - ściany: wyłoŝone płytkami ceramicznymi na cała wysokość, - sufit gładki malowany w kolorze białym, - podłogi z płytek ceramicznych, - drzwi gładkie, istniejące do malowania, dolna kratka nawiewna, - wentylacja mechaniczna wyciągowa zblokowana z oświetleniem, - zlew 40 x 40 cm na wysokości 40 cm od posadzki z bieŝącą wodą ciepła i zimną, bateria natryskowa, podgrzewacz elektryczny 30l, nowe podejścia wod-kan, - wymiana wpustu podłogowego, - oświetlenie sztuczne o natęŝeniu zgodnym z PN, nowe gniazda i oprawa sufitowa 6.4. Poczekalnia, komunikacja ( 5, 6). - ściany: gładkie, malowane farbami zmywalnymi do wysokości 2.05 m, - sufit gładki malowany w kolorze białym, - podłogi z płytek gresowych z cokolikiem wysokości 10 cm wyprowadzonym na ściany z tego samego materiału, higrosterowalne montowane na kaŝdym skrzydle ( 2 szt.), - wentylacja grawitacyjna, - oświetlenie sztuczne o natęŝeniu zgodnym z PN, wymiana opraw sufitowych 6.5. Sanitariat dla personelu i pacjentów (nr 4). - ściany: gładkie, okładzina z płytek ceramicznych na całą wysokość, - sufit gładki malowany w kolorze białym lub podwieszony, - podłogi z płytek terakotowych, - drzwi wejściowe - gładkie, szerokości uŝytkowej 90 cm, mała szybka, dolna kratka nawiewna, samozamykacz, - drzwi do kabiny - gładkie, szerokości uŝytkowej 80 cm, mała szybka, dolna kratka nawiewna, blokada łazienkowa, - wentylacja mechaniczna wyciągowa zblokowana z oświetleniem, - umywalka z bieŝącą wodą ciepła i zimną (przedsionek), podgrzewacz elektryczny

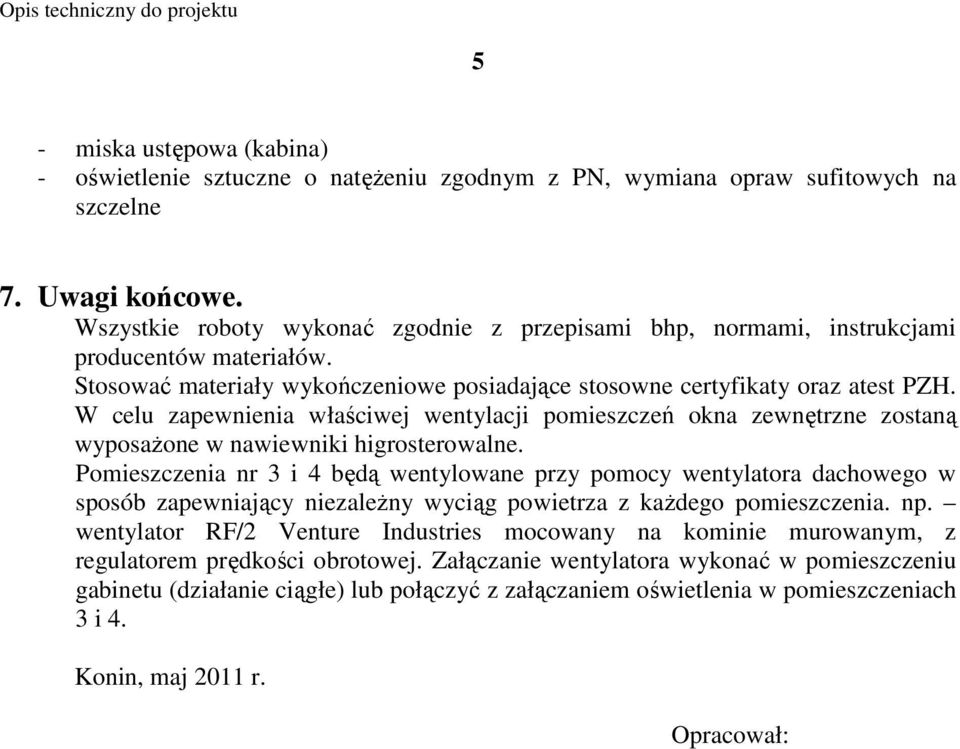

5 5 - miska ustępowa (kabina) - oświetlenie sztuczne o natęŝeniu zgodnym z PN, wymiana opraw sufitowych na szczelne 7. Uwagi końcowe. Wszystkie roboty wykonać zgodnie z przepisami bhp, normami, instrukcjami producentów materiałów. Stosować materiały wykończeniowe posiadające stosowne certyfikaty oraz atest PZH. W celu zapewnienia właściwej wentylacji pomieszczeń okna zewnętrzne zostaną wyposaŝone w nawiewniki higrosterowalne. Pomieszczenia nr 3 i 4 będą wentylowane przy pomocy wentylatora dachowego w sposób zapewniający niezaleŝny wyciąg powietrza z kaŝdego pomieszczenia. np. wentylator RF/2 Venture Industries mocowany na kominie murowanym, z regulatorem prędkości obrotowej. Załączanie wentylatora wykonać w pomieszczeniu gabinetu (działanie ciągłe) lub połączyć z załączaniem oświetlenia w pomieszczeniach 3 i 4. Konin, maj 2011 r. Opracował:
