PROJEKT WYKONAWCZY ARANŻACJI WNĘTRZA SALI KONFERENCYJNEJ W GÓRAŻDŻACH S P I S T R E Ś Ć I

Transkrypt

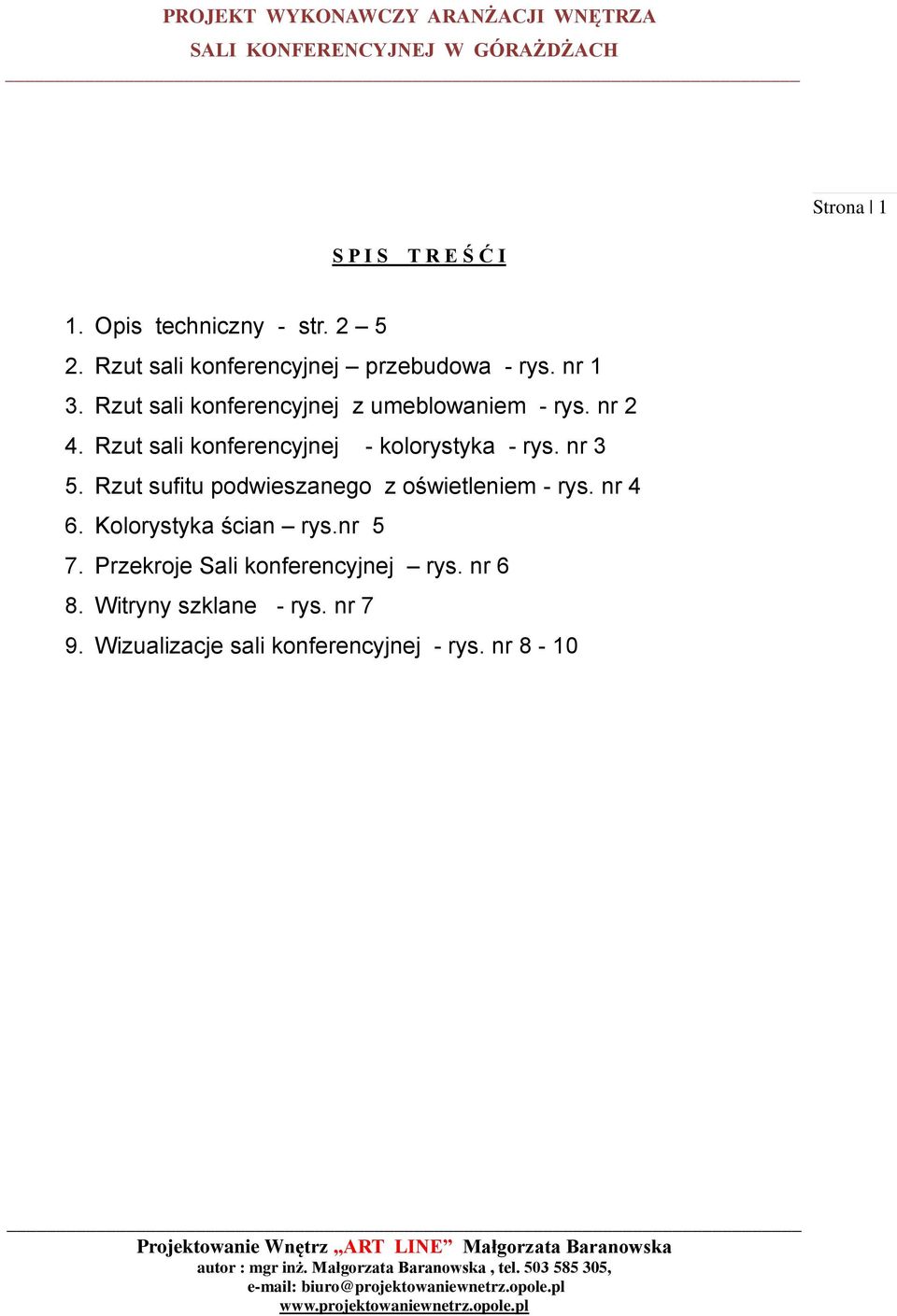

1 Strona 1 S P I S T R E Ś Ć I 1. Opis techniczny - str Rzut sali konferencyjnej przebudowa - rys. nr 1 3. Rzut sali konferencyjnej z umeblowaniem - rys. nr 2 4. Rzut sali konferencyjnej - kolorystyka - rys. nr 3 5. Rzut sufitu podwieszanego z oświetleniem - rys. nr 4 6. Kolorystyka ścian rys.nr 5 7. Przekroje Sali konferencyjnej rys. nr 6 8. Witryny szklane - rys. nr 7 9. Wizualizacje sali konferencyjnej - rys. nr 8-10 Załączniki: przedmiar robót

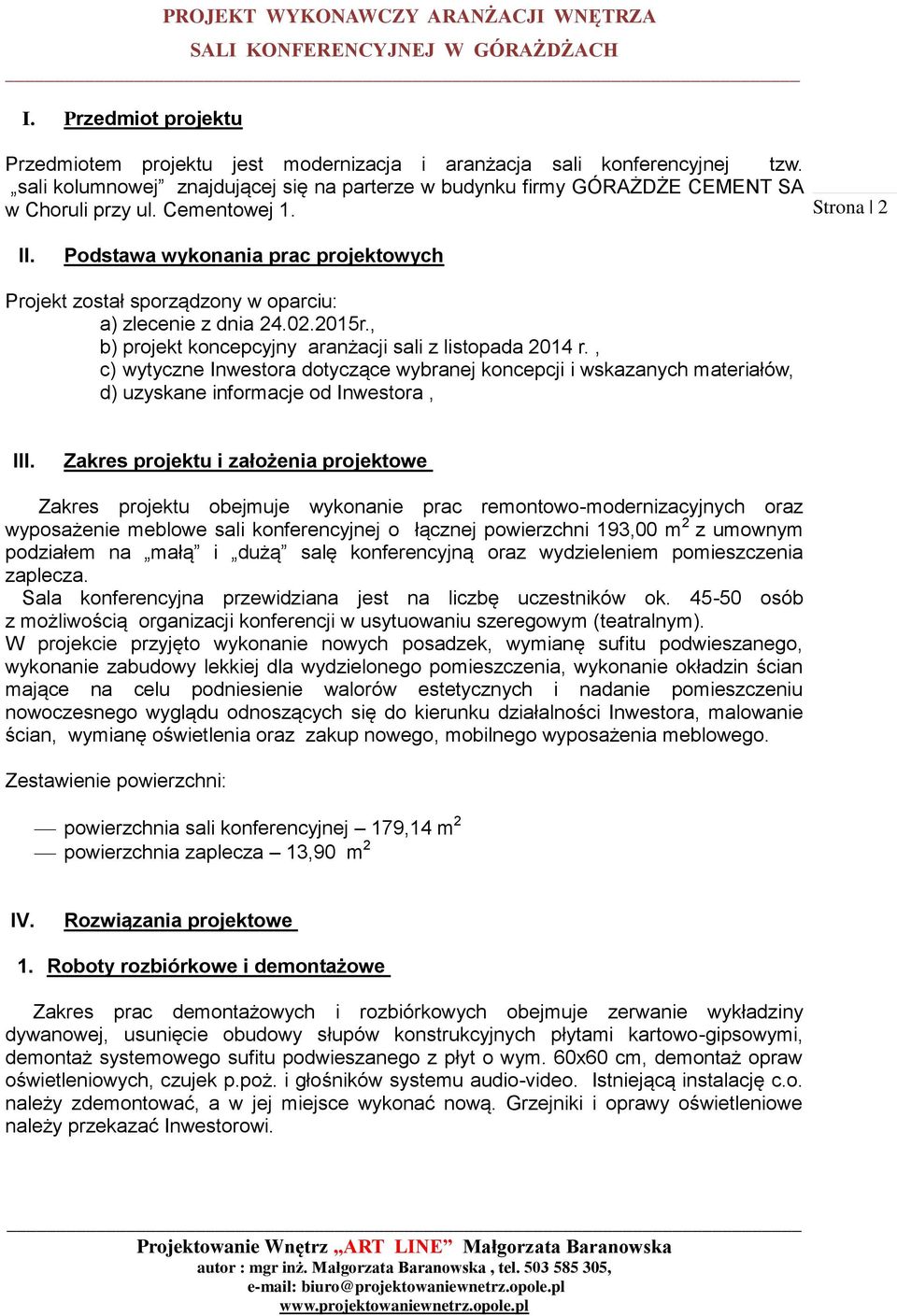

2 I. Przedmiot projektu Przedmiotem projektu jest modernizacja i aranżacja sali konferencyjnej tzw. sali kolumnowej znajdującej się na parterze w budynku firmy GÓRAŻDŻE CEMENT SA w Choruli przy ul. Cementowej 1. Strona 2 II. Podstawa wykonania prac projektowych Projekt został sporządzony w oparciu: a) zlecenie z dnia r., b) projekt koncepcyjny aranżacji sali z listopada 2014 r., c) wytyczne Inwestora dotyczące wybranej koncepcji i wskazanych materiałów, d) uzyskane informacje od Inwestora, III. Zakres projektu i założenia projektowe Zakres projektu obejmuje wykonanie prac remontowo-modernizacyjnych oraz wyposażenie meblowe sali konferencyjnej o łącznej powierzchni 193,00 m 2 z umownym podziałem na małą i dużą salę konferencyjną oraz wydzieleniem pomieszczenia zaplecza. Sala konferencyjna przewidziana jest na liczbę uczestników ok osób z możliwością organizacji konferencji w usytuowaniu szeregowym (teatralnym). W projekcie przyjęto wykonanie nowych posadzek, wymianę sufitu podwieszanego, wykonanie zabudowy lekkiej dla wydzielonego pomieszczenia, wykonanie okładzin ścian mające na celu podniesienie walorów estetycznych i nadanie pomieszczeniu nowoczesnego wyglądu odnoszących się do kierunku działalności Inwestora, malowanie ścian, wymianę oświetlenia oraz zakup nowego, mobilnego wyposażenia meblowego. Zestawienie powierzchni: powierzchnia sali konferencyjnej 179,14 m 2 powierzchnia zaplecza 13,90 m 2 IV. Rozwiązania projektowe 1. Roboty rozbiórkowe i demontażowe Zakres prac demontażowych i rozbiórkowych obejmuje zerwanie wykładziny dywanowej, usunięcie obudowy słupów konstrukcyjnych płytami kartowo-gipsowymi, demontaż systemowego sufitu podwieszanego z płyt o wym. 60x60 cm, demontaż opraw oświetleniowych, czujek p.poż. i głośników systemu audio-video. Istniejącą instalację c.o. należy zdemontować, a w jej miejsce wykonać nową. Grzejniki i oprawy oświetleniowe należy przekazać Inwestorowi.

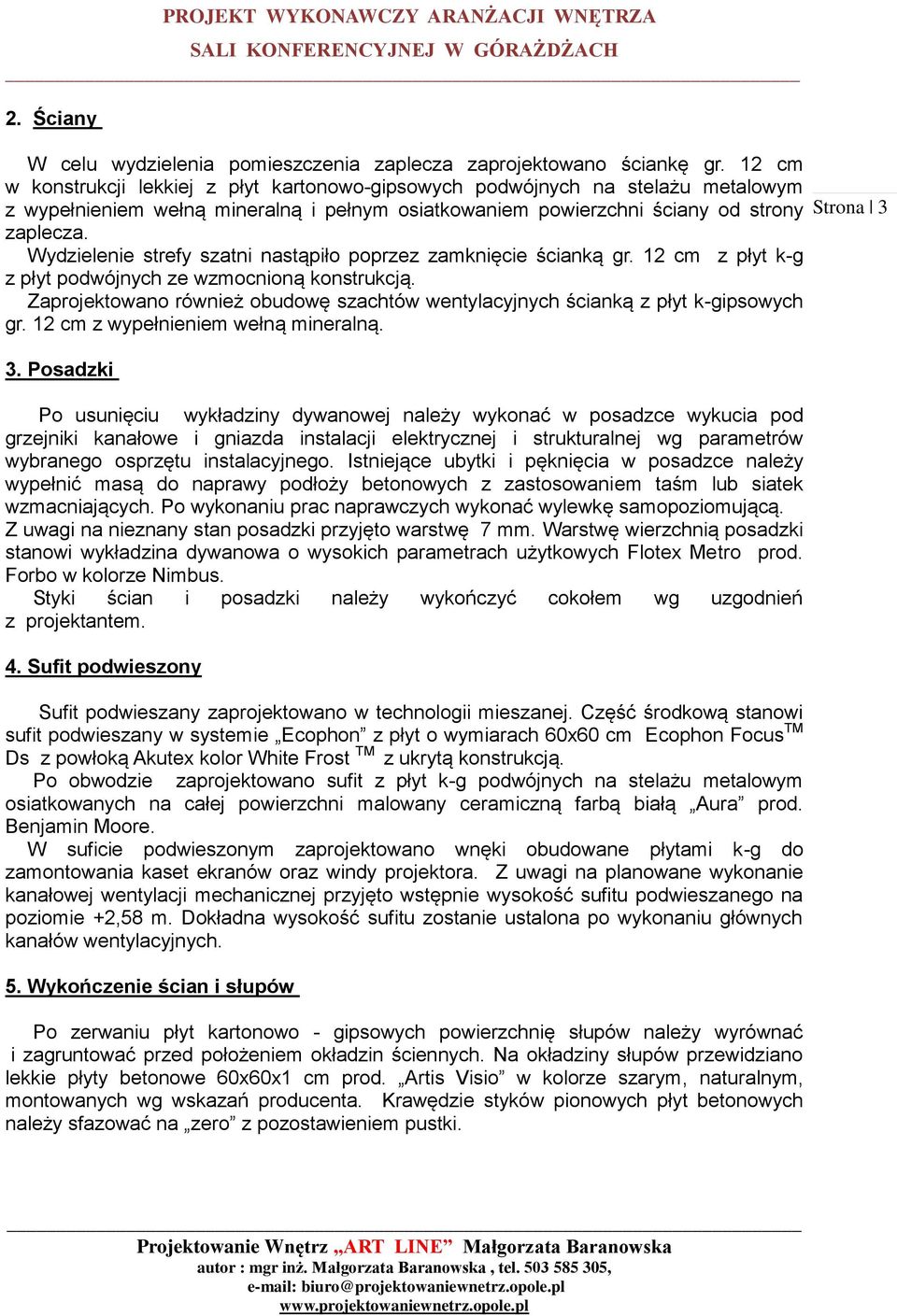

3 2. Ściany W celu wydzielenia pomieszczenia zaplecza zaprojektowano ściankę gr. 12 cm w konstrukcji lekkiej z płyt kartonowo-gipsowych podwójnych na stelażu metalowym z wypełnieniem wełną mineralną i pełnym osiatkowaniem powierzchni ściany od strony zaplecza. Wydzielenie strefy szatni nastąpiło poprzez zamknięcie ścianką gr. 12 cm z płyt k-g z płyt podwójnych ze wzmocnioną konstrukcją. Zaprojektowano również obudowę szachtów wentylacyjnych ścianką z płyt k-gipsowych gr. 12 cm z wypełnieniem wełną mineralną. 3. Posadzki Po usunięciu wykładziny dywanowej należy wykonać w posadzce wykucia pod grzejniki kanałowe i gniazda instalacji elektrycznej i strukturalnej wg parametrów wybranego osprzętu instalacyjnego. Istniejące ubytki i pęknięcia w posadzce należy wypełnić masą do naprawy podłoży betonowych z zastosowaniem taśm lub siatek wzmacniających. Po wykonaniu prac naprawczych wykonać wylewkę samopoziomującą. Z uwagi na nieznany stan posadzki przyjęto warstwę 7 mm. Warstwę wierzchnią posadzki stanowi wykładzina dywanowa o wysokich parametrach użytkowych Flotex Metro prod. Forbo w kolorze Nimbus. Styki ścian i posadzki należy wykończyć cokołem wg uzgodnień z projektantem. 4. Sufit podwieszony Sufit podwieszany zaprojektowano w technologii mieszanej. Część środkową stanowi sufit podwieszany w systemie Ecophon z płyt o wymiarach 60x60 cm Ecophon Focus TM Ds z powłoką Akutex kolor White Frost TM z ukrytą konstrukcją. Po obwodzie zaprojektowano sufit z płyt k-g podwójnych na stelażu metalowym osiatkowanych na całej powierzchni malowany ceramiczną farbą białą Aura prod. Benjamin Moore. W suficie podwieszonym zaprojektowano wnęki obudowane płytami k-g do zamontowania kaset ekranów oraz windy projektora. Z uwagi na planowane wykonanie kanałowej wentylacji mechanicznej przyjęto wstępnie wysokość sufitu podwieszanego na poziomie +2,58 m. Dokładna wysokość sufitu zostanie ustalona po wykonaniu głównych kanałów wentylacyjnych. 5. Wykończenie ścian i słupów Po zerwaniu płyt kartonowo - gipsowych powierzchnię słupów należy wyrównać i zagruntować przed położeniem okładzin ściennych. Na okładziny słupów przewidziano lekkie płyty betonowe 60x60x1 cm prod. Artis Visio w kolorze szarym, naturalnym, montowanych wg wskazań producenta. Krawędzie styków pionowych płyt betonowych należy sfazować na zero z pozostawieniem pustki. Strona 3

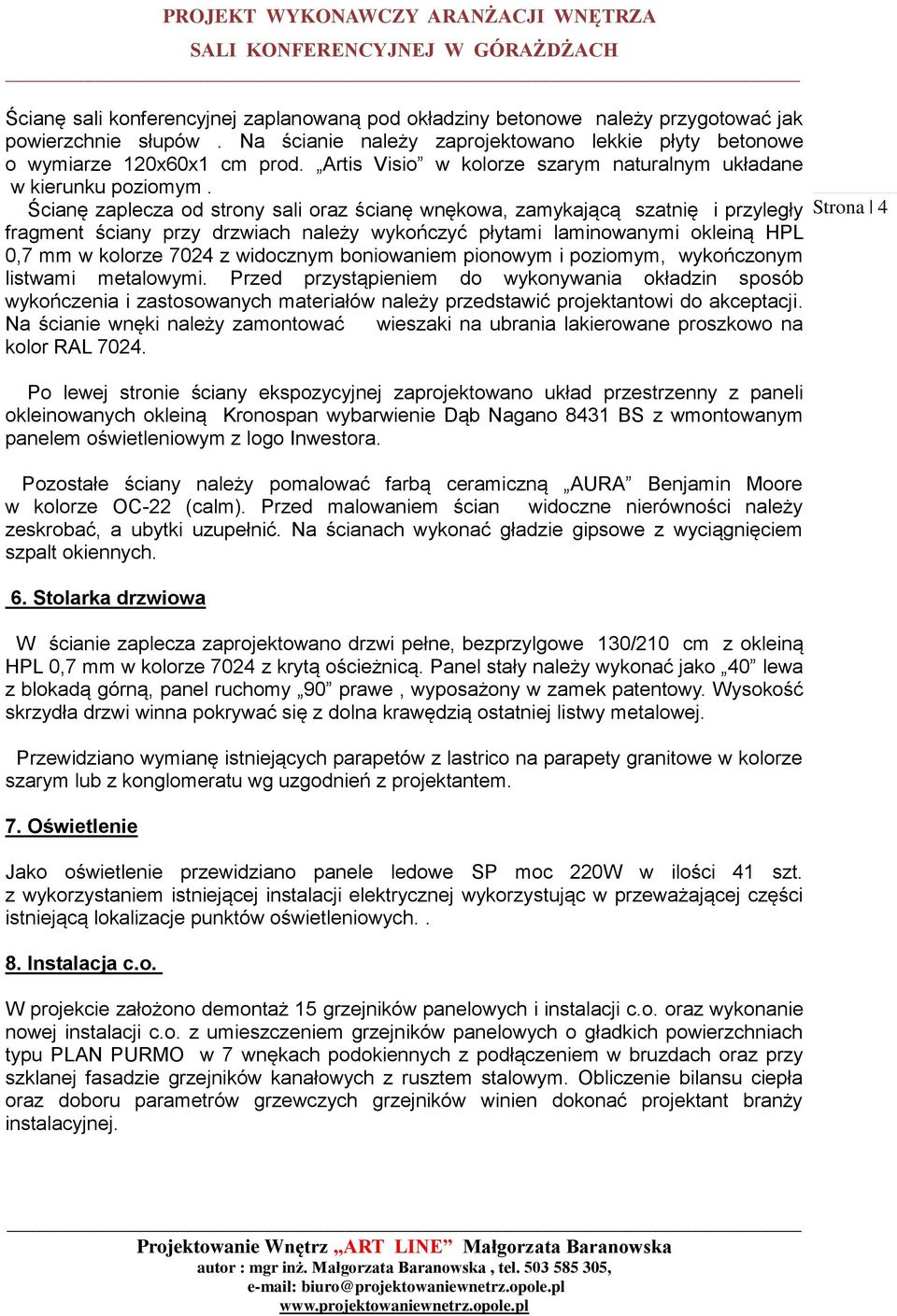

4 Ścianę sali konferencyjnej zaplanowaną pod okładziny betonowe należy przygotować jak powierzchnie słupów. Na ścianie należy zaprojektowano lekkie płyty betonowe o wymiarze 120x60x1 cm prod. Artis Visio w kolorze szarym naturalnym układane w kierunku poziomym. Ścianę zaplecza od strony sali oraz ścianę wnękowa, zamykającą szatnię i przyległy fragment ściany przy drzwiach należy wykończyć płytami laminowanymi okleiną HPL 0,7 mm w kolorze 7024 z widocznym boniowaniem pionowym i poziomym, wykończonym listwami metalowymi. Przed przystąpieniem do wykonywania okładzin sposób wykończenia i zastosowanych materiałów należy przedstawić projektantowi do akceptacji. Na ścianie wnęki należy zamontować wieszaki na ubrania lakierowane proszkowo na kolor RAL Po lewej stronie ściany ekspozycyjnej zaprojektowano układ przestrzenny z paneli okleinowanych okleiną Kronospan wybarwienie Dąb Nagano 8431 BS z wmontowanym panelem oświetleniowym z logo Inwestora. Pozostałe ściany należy pomalować farbą ceramiczną AURA Benjamin Moore w kolorze OC-22 (calm). Przed malowaniem ścian widoczne nierówności należy zeskrobać, a ubytki uzupełnić. Na ścianach wykonać gładzie gipsowe z wyciągnięciem szpalt okiennych. 6. Stolarka drzwiowa W ścianie zaplecza zaprojektowano drzwi pełne, bezprzylgowe 130/210 cm z okleiną HPL 0,7 mm w kolorze 7024 z krytą ościeżnicą. Panel stały należy wykonać jako 40 lewa z blokadą górną, panel ruchomy 90 prawe, wyposażony w zamek patentowy. Wysokość skrzydła drzwi winna pokrywać się z dolna krawędzią ostatniej listwy metalowej. Przewidziano wymianę istniejących parapetów z lastrico na parapety granitowe w kolorze szarym lub z konglomeratu wg uzgodnień z projektantem. 7. Oświetlenie Jako oświetlenie przewidziano panele ledowe SP moc 220W w ilości 41 szt. z wykorzystaniem istniejącej instalacji elektrycznej wykorzystując w przeważającej części istniejącą lokalizacje punktów oświetleniowych.. 8. Instalacja c.o. W projekcie założono demontaż 15 grzejników panelowych i instalacji c.o. oraz wykonanie nowej instalacji c.o. z umieszczeniem grzejników panelowych o gładkich powierzchniach typu PLAN PURMO w 7 wnękach podokiennych z podłączeniem w bruzdach oraz przy szklanej fasadzie grzejników kanałowych z rusztem stalowym. Obliczenie bilansu ciepła oraz doboru parametrów grzewczych grzejników winien dokonać projektant branży instalacyjnej. Strona 4

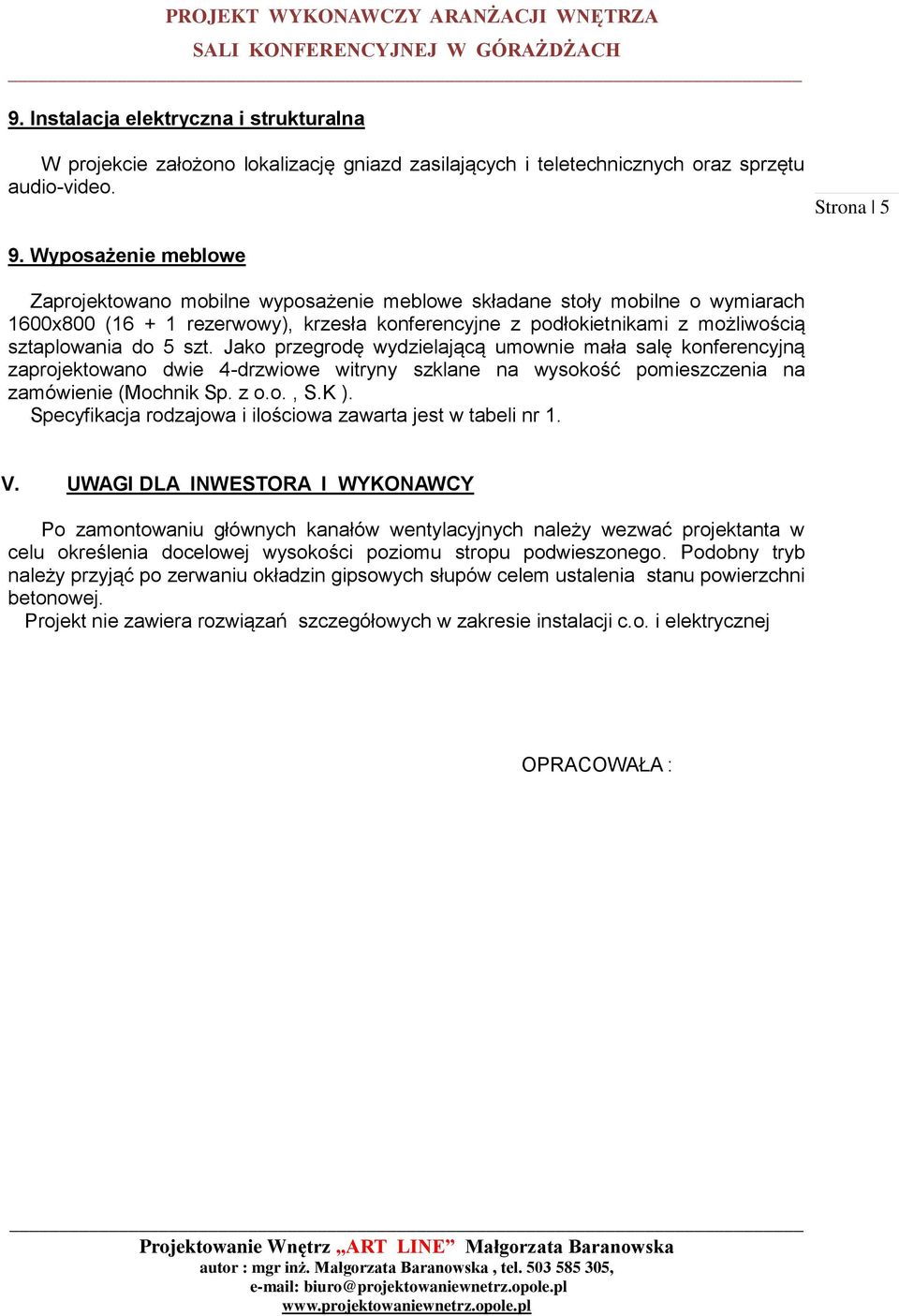

5 9. Instalacja elektryczna i strukturalna W projekcie założono lokalizację gniazd zasilających i teletechnicznych oraz sprzętu audio-video. Strona 5 9. Wyposażenie meblowe Zaprojektowano mobilne wyposażenie meblowe składane stoły mobilne o wymiarach 1600x800 ( rezerwowy), krzesła konferencyjne z podłokietnikami z możliwością sztaplowania do 5 szt. Jako przegrodę wydzielającą umownie mała salę konferencyjną zaprojektowano dwie 4-drzwiowe witryny szklane na wysokość pomieszczenia na zamówienie (Mochnik Sp. z o.o., S.K ). Specyfikacja rodzajowa i ilościowa zawarta jest w tabeli nr 1. V. UWAGI DLA INWESTORA I WYKONAWCY Po zamontowaniu głównych kanałów wentylacyjnych należy wezwać projektanta w celu określenia docelowej wysokości poziomu stropu podwieszonego. Podobny tryb należy przyjąć po zerwaniu okładzin gipsowych słupów celem ustalenia stanu powierzchni betonowej. Projekt nie zawiera rozwiązań szczegółowych w zakresie instalacji c.o. i elektrycznej OPRACOWAŁA :
