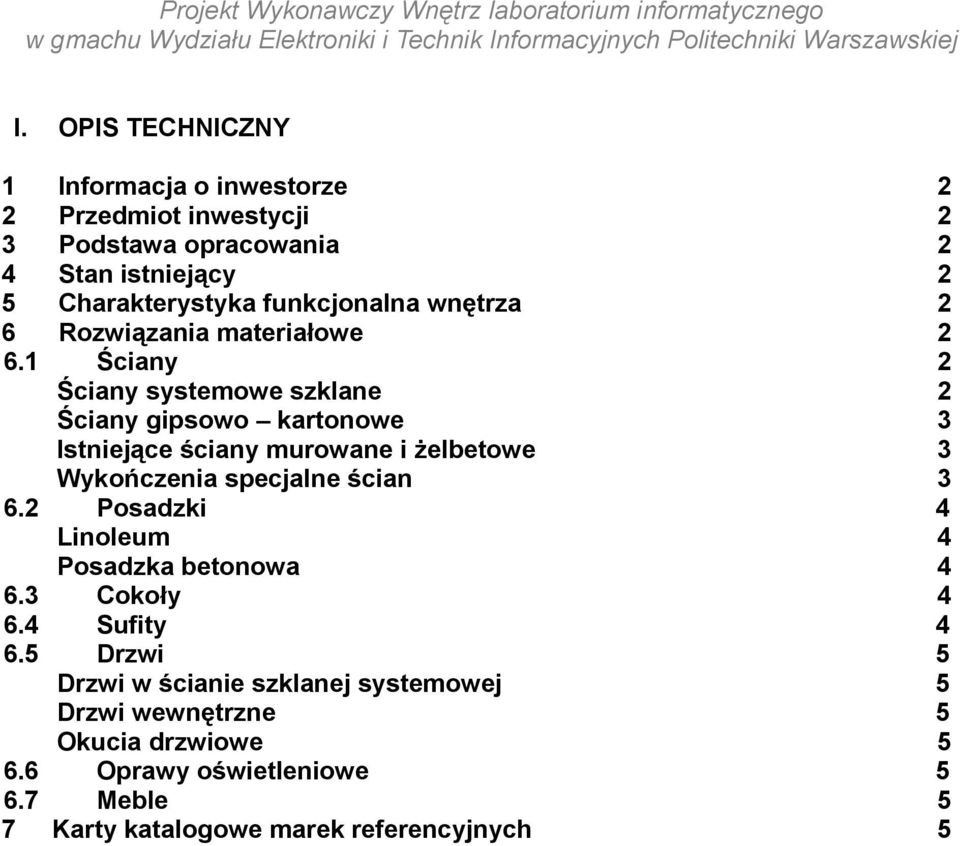

1 I. OPIS TECHNICZNY 1 Informacja o inwestorze 2 2 Przedmiot inwestycji 2 3 Podstawa opracowania 2 4 Stan istniejący 2 5 Charakterystyka funkcjonalna wnętrza 2 6 Rozwiązania materiałowe Ściany 2 Ściany systemowe szklane 2 Ściany gipsowo kartonowe 3 Istniejące ściany murowane i żelbetowe 3 Wykończenia specjalne ścian Posadzki 4 Linoleum 4 Posadzka betonowa Cokoły Sufity Drzwi 5 Drzwi w ścianie szklanej systemowej 5 Drzwi wewnętrzne 5 Okucia drzwiowe Oprawy oświetleniowe Meble 5 7 Karty katalogowe marek referencyjnych 5

1 Ściany 2 Ściany systemowe szklane 2 Ściany gipsowo kartonowe 3 Istniejące ściany murowane i żelbetowe 3 Wykończenia specjalne ścian 3 6.

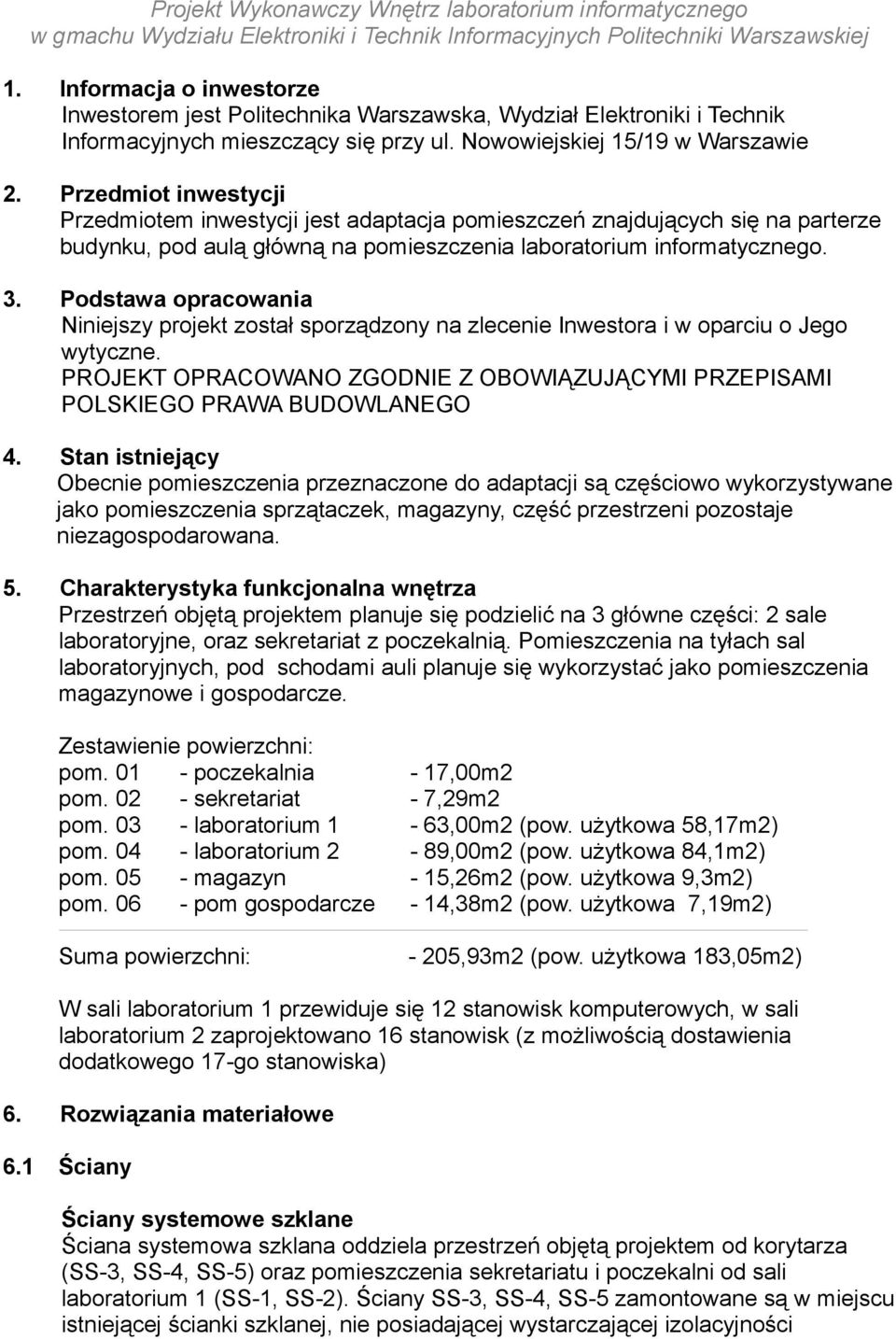

2 1. Informacja o inwestorze Inwestorem jest Politechnika Warszawska, Wydział Elektroniki i Technik Informacyjnych mieszczący się przy ul. Nowowiejskiej 15/19 w Warszawie 2. Przedmiot inwestycji Przedmiotem inwestycji jest adaptacja pomieszczeń znajdujących się na parterze budynku, pod aulą główną na pomieszczenia laboratorium informatycznego. 3. Podstawa opracowania Niniejszy projekt został sporządzony na zlecenie Inwestora i w oparciu o Jego wytyczne. PROJEKT OPRACOWANO ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI POLSKIEGO PRAWA BUDOWLANEGO 4. Stan istniejący Obecnie pomieszczenia przeznaczone do adaptacji są częściowo wykorzystywane jako pomieszczenia sprzątaczek, magazyny, część przestrzeni pozostaje niezagospodarowana. 5. Charakterystyka funkcjonalna wnętrza Przestrzeń objętą projektem planuje się podzielić na 3 główne części: 2 sale laboratoryjne, oraz sekretariat z poczekalnią. Pomieszczenia na tyłach sal laboratoryjnych, pod schodami auli planuje się wykorzystać jako pomieszczenia magazynowe i gospodarcze. Zestawienie powierzchni: pom poczekalnia - 17,00m2 pom sekretariat - 7,29m2 pom laboratorium 1-63,00m2 (pow. użytkowa 58,17m2) pom laboratorium 2-89,00m2 (pow. użytkowa 84,1m2) pom magazyn - 15,26m2 (pow. użytkowa 9,3m2) pom pom gospodarcze - 14,38m2 (pow. użytkowa 7,19m2) Suma powierzchni: - 205,93m2 (pow. użytkowa 183,05m2) W sali laboratorium 1 przewiduje się 12 stanowisk komputerowych, w sali laboratorium 2 zaprojektowano 16 stanowisk (z możliwością dostawienia dodatkowego 17-go stanowiska) 6. Rozwiązania materiałowe 6.1 Ściany Ściany systemowe szklane Ściana systemowa szklana oddziela przestrzeń objętą projektem od korytarza (SS-3, SS-4, SS-5) oraz pomieszczenia sekretariatu i poczekalni od sali laboratorium 1 (SS-1, SS-2). Ściany SS-3, SS-4, SS-5 zamontowane są w miejscu istniejącej ścianki szklanej, nie posiadającej wystarczającej izolacyjności

Podstawa opracowania Niniejszy projekt został sporządzony na zlecenie Inwestora i w oparciu o Jego wytyczne. PROJEKT OPRACOWANO ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI POLSKIEGO PRAWA BUDOWLANEGO 4.

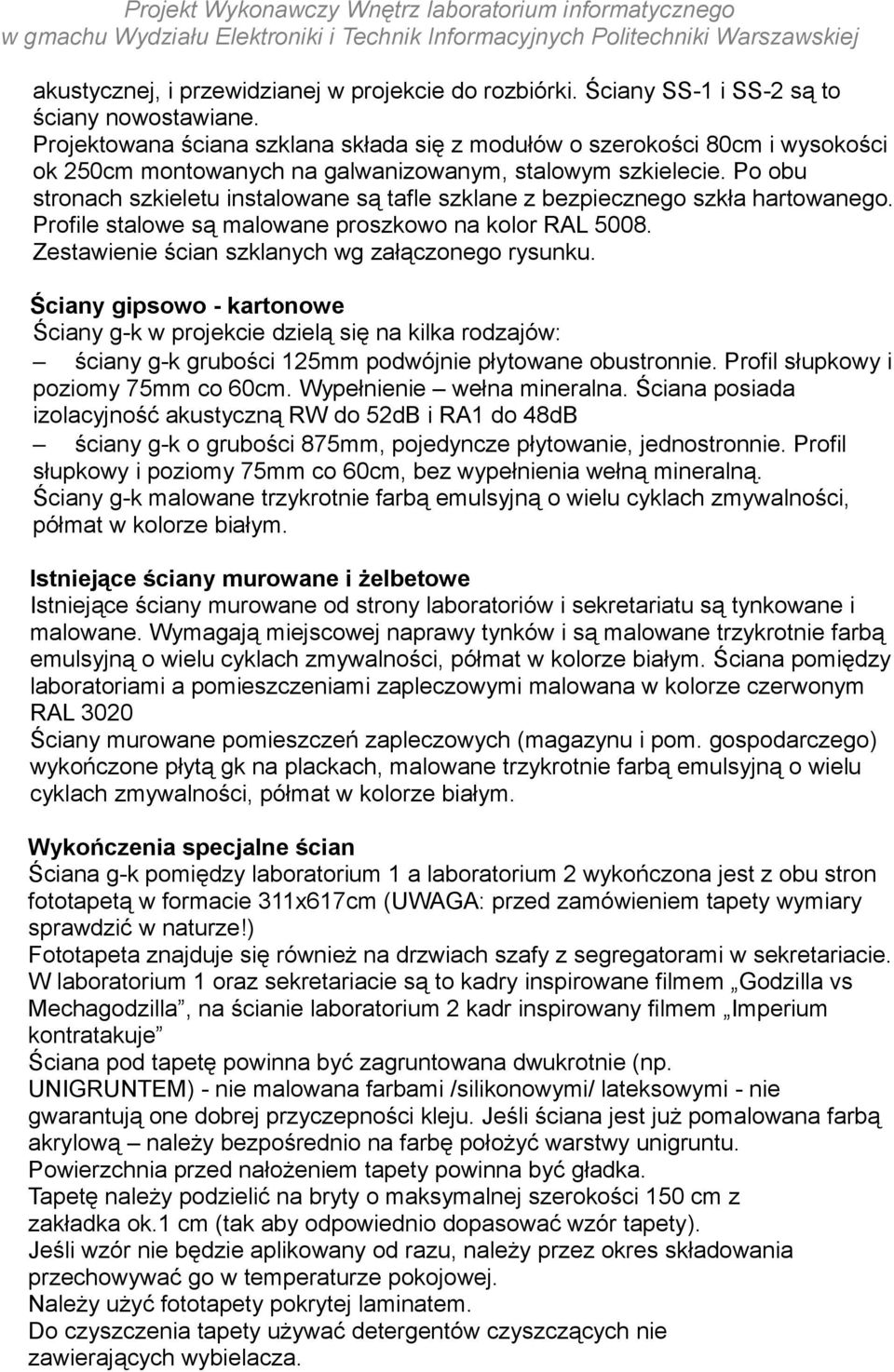

3 akustycznej, i przewidzianej w projekcie do rozbiórki. Ściany SS-1 i SS-2 są to ściany nowostawiane. Projektowana ściana szklana składa się z modułów o szerokości 80cm i wysokości ok 250cm montowanych na galwanizowanym, stalowym szkielecie. Po obu stronach szkieletu instalowane są tafle szklane z bezpiecznego szkła hartowanego. Profile stalowe są malowane proszkowo na kolor RAL Zestawienie ścian szklanych wg załączonego rysunku. Ściany gipsowo - kartonowe Ściany g-k w projekcie dzielą się na kilka rodzajów: ściany g-k grubości 125mm podwójnie płytowane obustronnie. Profil słupkowy i poziomy 75mm co 60cm. Wypełnienie wełna mineralna. Ściana posiada izolacyjność akustyczną RW do 52dB i RA1 do 48dB ściany g-k o grubości 875mm, pojedyncze płytowanie, jednostronnie. Profil słupkowy i poziomy 75mm co 60cm, bez wypełnienia wełną mineralną. Ściany g-k malowane trzykrotnie farbą emulsyjną o wielu cyklach zmywalności, półmat w kolorze białym. Istniejące ściany murowane i żelbetowe Istniejące ściany murowane od strony laboratoriów i sekretariatu są tynkowane i malowane. Wymagają miejscowej naprawy tynków i są malowane trzykrotnie farbą emulsyjną o wielu cyklach zmywalności, półmat w kolorze białym. Ściana pomiędzy laboratoriami a pomieszczeniami zapleczowymi malowana w kolorze czerwonym RAL 3020 Ściany murowane pomieszczeń zapleczowych (magazynu i pom. gospodarczego) wykończone płytą gk na plackach, malowane trzykrotnie farbą emulsyjną o wielu cyklach zmywalności, półmat w kolorze białym. Wykończenia specjalne ścian Ściana g-k pomiędzy laboratorium 1 a laboratorium 2 wykończona jest z obu stron fototapetą w formacie 311x617cm (UWAGA: przed zamówieniem tapety wymiary sprawdzić w naturze!) Fototapeta znajduje się również na drzwiach szafy z segregatorami w sekretariacie. W laboratorium 1 oraz sekretariacie są to kadry inspirowane filmem Godzilla vs Mechagodzilla, na ścianie laboratorium 2 kadr inspirowany filmem Imperium kontratakuje Ściana pod tapetę powinna być zagruntowana dwukrotnie (np. UNIGRUNTEM) - nie malowana farbami /silikonowymi/ lateksowymi - nie gwarantują one dobrej przyczepności kleju. Jeśli ściana jest już pomalowana farbą akrylową należy bezpośrednio na farbę położyć warstwy unigruntu. Powierzchnia przed nałożeniem tapety powinna być gładka. Tapetę należy podzielić na bryty o maksymalnej szerokości 150 cm z zakładka ok.1 cm (tak aby odpowiednio dopasować wzór tapety). Jeśli wzór nie będzie aplikowany od razu, należy przez okres składowania przechowywać go w temperaturze pokojowej. Należy użyć fototapety pokrytej laminatem. Do czyszczenia tapety używać detergentów czyszczących nie zawierających wybielacza.

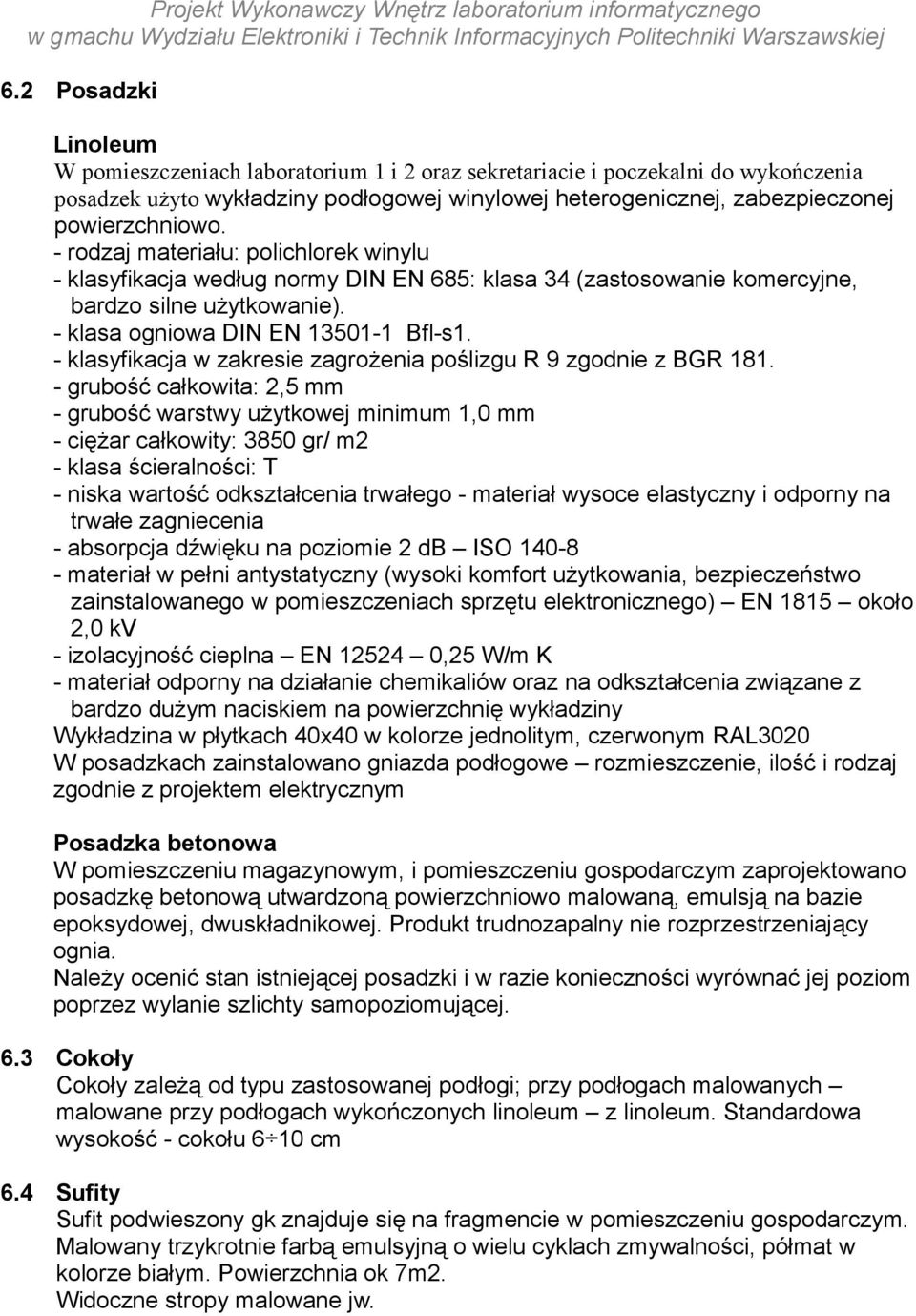

4 6.2 Posadzki Linoleum W pomieszczeniach laboratorium 1 i 2 oraz sekretariacie i poczekalni do wykończenia posadzek użyto wykładziny podłogowej winylowej heterogenicznej, zabezpieczonej powierzchniowo. - rodzaj materiału: polichlorek winylu - klasyfikacja według normy DIN EN 685: klasa 34 (zastosowanie komercyjne, bardzo silne użytkowanie). - klasa ogniowa DIN EN Bfl-s1. - klasyfikacja w zakresie zagrożenia poślizgu R 9 zgodnie z BGR grubość całkowita: 2,5 mm - grubość warstwy użytkowej minimum 1,0 mm - ciężar całkowity: 3850 gr/ m2 - klasa ścieralności: T - niska wartość odkształcenia trwałego - materiał wysoce elastyczny i odporny na trwałe zagniecenia - absorpcja dźwięku na poziomie 2 db ISO materiał w pełni antystatyczny (wysoki komfort użytkowania, bezpieczeństwo zainstalowanego w pomieszczeniach sprzętu elektronicznego) EN 1815 około 2,0 kv - izolacyjność cieplna EN ,25 W/m K - materiał odporny na działanie chemikaliów oraz na odkształcenia związane z bardzo dużym naciskiem na powierzchnię wykładziny Wykładzina w płytkach 40x40 w kolorze jednolitym, czerwonym RAL3020 W posadzkach zainstalowano gniazda podłogowe rozmieszczenie, ilość i rodzaj zgodnie z projektem elektrycznym Posadzka betonowa W pomieszczeniu magazynowym, i pomieszczeniu gospodarczym zaprojektowano posadzkę betonową utwardzoną powierzchniowo malowaną, emulsją na bazie epoksydowej, dwuskładnikowej. Produkt trudnozapalny nie rozprzestrzeniający ognia. Należy ocenić stan istniejącej posadzki i w razie konieczności wyrównać jej poziom poprzez wylanie szlichty samopoziomującej. 6.3 Cokoły Cokoły zależą od typu zastosowanej podłogi; przy podłogach malowanych malowane przy podłogach wykończonych linoleum z linoleum. Standardowa wysokość - cokołu 6 10 cm 6.4 Sufity Sufit podwieszony gk znajduje się na fragmencie w pomieszczeniu gospodarczym. Malowany trzykrotnie farbą emulsyjną o wielu cyklach zmywalności, półmat w kolorze białym. Powierzchnia ok 7m2. Widoczne stropy malowane jw.

- klasyfikacja w zakresie zagrożenia poślizgu R 9 zgodnie z BGR 181.

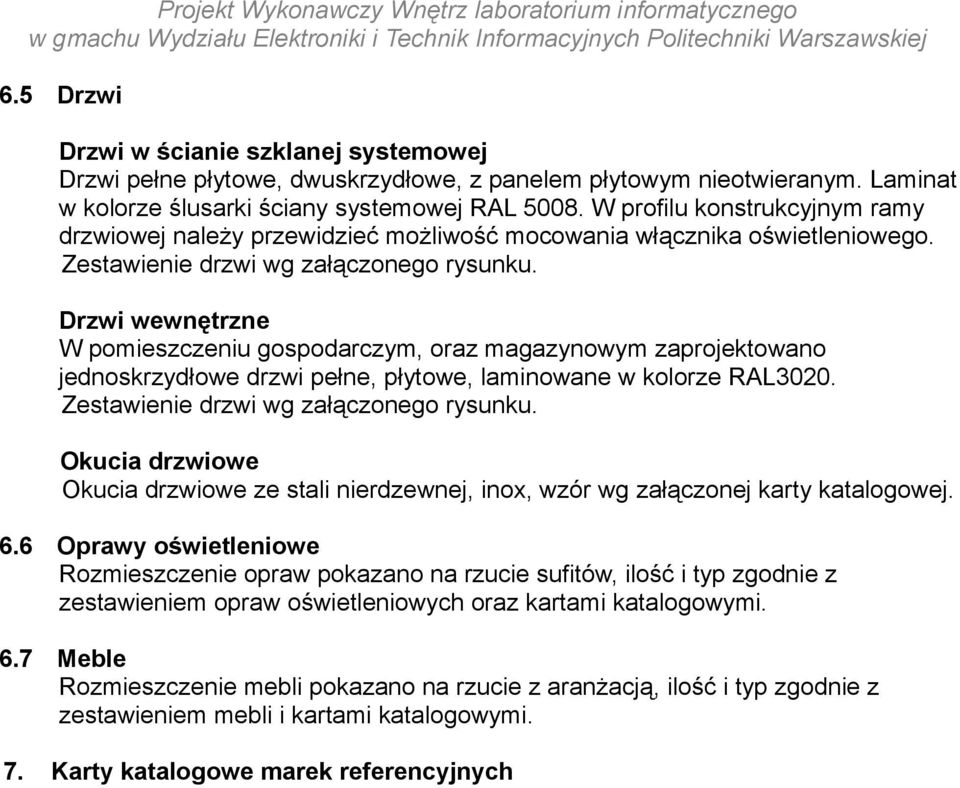

5 6.5 Drzwi Drzwi w ścianie szklanej systemowej Drzwi pełne płytowe, dwuskrzydłowe, z panelem płytowym nieotwieranym. Laminat w kolorze ślusarki ściany systemowej RAL W profilu konstrukcyjnym ramy drzwiowej należy przewidzieć możliwość mocowania włącznika oświetleniowego. Zestawienie drzwi wg załączonego rysunku. Drzwi wewnętrzne W pomieszczeniu gospodarczym, oraz magazynowym zaprojektowano jednoskrzydłowe drzwi pełne, płytowe, laminowane w kolorze RAL3020. Zestawienie drzwi wg załączonego rysunku. Okucia drzwiowe Okucia drzwiowe ze stali nierdzewnej, inox, wzór wg załączonej karty katalogowej. 6.6 Oprawy oświetleniowe Rozmieszczenie opraw pokazano na rzucie sufitów, ilość i typ zgodnie z zestawieniem opraw oświetleniowych oraz kartami katalogowymi. 6.7 Meble Rozmieszczenie mebli pokazano na rzucie z aranżacją, ilość i typ zgodnie z zestawieniem mebli i kartami katalogowymi. 7. Karty katalogowe marek referencyjnych

Drzwi wewnętrzne W pomieszczeniu gospodarczym, oraz magazynowym zaprojektowano jednoskrzydłowe drzwi pełne, płytowe, laminowane w kolorze RAL3020. Zestawienie drzwi wg załączonego rysunku.
