1 PRACOWNIA ARCHITEKTONICZNA ARCHI-SIZE PROJEKTY TYPOWE, INDYWUDUALNE, WNĘTRZA JAKUB KACZOROWSKI WŁOCŁAWEK UL. KALISKA 90/69 TEL , , PROJEKT BRANŻA OBIEKT ARCHITEKTONICZNY ARANŻACJA WNĘTRZ URZĄD MIASTA CIECHOCINEK SALA NARAD INWESTOR ADRES INWESTYCJI PROJEKTOWAŁ URZĄD MIASTA CIECHOCINEK CIECHOCINEK UL KOPERNIKA 19 PRACOWNIA ARCHITEKTONICZNA ARCHI SIZE JAKUB KACZOROWSKI ARCHII--SIIZE

2 Wykaz zawartości projektu Część opisowa: Opis techniczny. Część rysunkowa: PROJEKT ARCHITEKTONICZNY 1. Rzut pomieszczenia - inwentaryzacja Skala 1:50 2. Elewacje inwentaryzacja Skala 1:50 3. Rzuty Skala 1:50 4. Rozwinięcia Skala 1:50 Projekt architektoniczny jest chroniony prawami autorskimi. Niedozwolone jest wprowadzanie jakichkolwiek zmian w projekcie. W razie niejasności należy skontaktować się z projektantem. 2

3 OPIS TECHNICZNY A. CZĘŚĆ ARCHITEKTONICZNA 1. PODSTAWA OPRACOWANIA 1.1 Program pomieszczenia dostarczony przez Inwestora. 1.2 Projektant: RACOWNIA ARCHITEKTONICZNA ARCHI-SIZE Jakub Kaczorowski 2. Dane ogólne. Niniejszy projekt powykonawczy obejmuje obiekt Sali Narad Urzędu Miasta w Ciechocinku na ul Kopernika 19 Ogólna charakterystyka obiektu. 2.1 Funkcja: Pomieszczenie projektowane jako obiekt Sali Narad. Zakres prac obejmuje wykończenie wnętrza bez zmiany funkcji istniejącego pomieszczenia. Program obiektu sala narad. Sala 49.68m 2 Remont na potrzeby zmiany aranżacji wnętrz istniejącej Sali Narad będzie niósł za sobą następujące prace.: Wyburzenia. Renowacja stolarki okiennej i drzwiowej - wymiana Wykonanie instalacji elektrycznych, Wykonanie stropów podwieszonych Malowanie Drobne prace wykończeniowe. 3. Roboty wyburzeniowe. Prace wyburzeniowe rozpocząć od kondygnacji piętra (po uprzednim zabezpieczeniu stropu). Pierwszym elementem będzie wyburzanie części ściany w której należy wykonywać otwór drzwiowy, niedopuszczalne jest przewracanie ścian na istniejący strop, niedopuszczalne jest wykonywania składowania gruzu na stropie. (wywóz gruzu realizowany przez firmę budowlaną wyłonioną w drodze przetargu) Gruz należy niezwłocznie transportować do kontenerów stojących na zewnątrz budynku. Następnie po wykonaniu wyburzeń należy zdemontować posadzkę na której będzie wykonana 3

4 nowa posadzka. ( UWAGA: Należy wypoziomować posadzki do wysokości progów istniejących drzwi wewnętrznych). Przed przystąpieniem do pozostałych prac należy sprawdzić skuteczność działania przewodów wentylacyjnych. W przypadku niedrożności należy udrożnić kanały 4. Stolarka okienna i drzwiowa Stolarkę okienna adaptuje się. Natomiast montaż nowych drzwi wykonać zgodnie ze wskazówkami i wytycznymi firmy dostarczającej stolarkę, przed docelowym obrobieniem stolarka powinna być wypoziomowana. Odtworzenie stolarki zgodnie z rysunkami. (na jednej ze ścian przykleić płyte karton-gips imitującą otwór drzwiowy i wykończyc zgodnie z projektem). Wykonanie nowych podziałów. Nowe podziały wykonać w technologii karton gips na stelażu stalowym natomiast istniejące ściany należy oczyścić ze starej farby, umyć i przykleić płyty kartonowo gipsowe (system KNAUF) (sufit należy oczyścić ze starej farby, umyć i dodatkowo zagruntować poprzez jednokrotne malowanie farbami Polifarb Dębica 1 biała). Łączenie spoin pomiędzy płytami za pomocą fizeliny lub siatki i preparatu FUGENFULLER. Po odczekaniu 24 h należy jednokrotnie szpachlowanie całości płyt preparatem ASPOL. Po wyschnięciu przeszlifować, odkurzyć ścianę i zagruntować poprzez jednokrotne pomalowanie ścian farbą Polifarb Dębica 1 w kolorze białym. (po zamontowaniu stelaży pod sufit w technologii karton-gips nowe i adaptowane ściany wykończyć poprzez położenie tapet i dekoracji OracDecor i NMC. Posadzki po demontażu posadzek należy wykończyć podłogi poprzez położenie paneli podłogowych i wykładziny, połączenie obu systemowe czołowe. 5. Sufit podwieszony na wypoziomowany ruszt sufitu kartonowo gipsowy wprowadzić sztukaterie i oświetlenie. Sufit zaprojektowano na wysokości -10 i -34 cm od poziomu istniejącego stropu. 6. Kolorystyka drzwi wewnętrznych drzwi płycinowe białe PORTA bez wzorów przeznaczone do malowania. 7. Ściany - malowane zgodnie z kolorystyką Benjamin Moore oraz tapetowane tapetą OSLO. (specyfikacja w części rysunkowej). 8. W oknach zastosować zasłony rzymskie lux (ANWIS) z tkaniną HOTEL HOME INTERIORS REGENCY BEIGE Instalacje: Energetyczna istniejąca z sieci miejskiej. Instalacje niskoprądowe projektowane. Ogrzewanie istniejące własny węzeł cieplny. 4

5 Opracowanie rozwiązania instalacji elektrycznej, przedstawione zostanie jako odrębny wewnętrzny projekt. 9.1 Wentylacja w pomieszczeniach grawitacyjna. 9. OCHRONA PRZECIWPOŻAROWA. Ochrona P-POŻ a) Obiekt Sali Narad. b) Wyłącznik p-poż istniejący w budynku. c) Dojazd pożarowy zapewnia ulica Kopernika. Długość dojść ewakuacyjnych do klatek schodowych nie przekracza 25m d) Wszystkie materiały budowlane (adaptowane i projektowane) wbudowane w obiekt muszą posiadać odpowiednie atesty p-poż. e) Oznakowanie dróg i drzwi ewakuacyjnych, p-poż wył. prądu zgodnie z normą PN-92/K-0256/01/02/04 BHP- Wszelkie prace wykonywać zgodnie z zasadami BHP i obowiązującą wiedzą budowlaną, o robotach konstrukcyjnych powiadomić projektanta. 6. Obliczenia statyczne elementów konstrukcyjnych w archiwum projektanta. 7. Obciążenia. a. PN 82/B Obciążenia budowli. b. PN 82/B Obciążenia stałe. c. PN 82/B Obciążenia technologiczne i montażowe. d. PN 82/B Obciążenia śniegiem. e. PN 82/B Obciążenia wiatrem. f. PN- 84/B Konstrukcje betonowe, żelbetowe i sprężone. 5

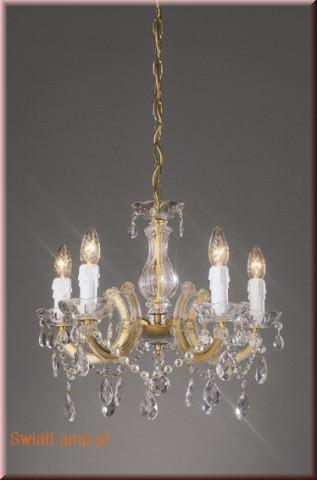

6 OŚWIETLENIE GÓRNE - ZWIS 6

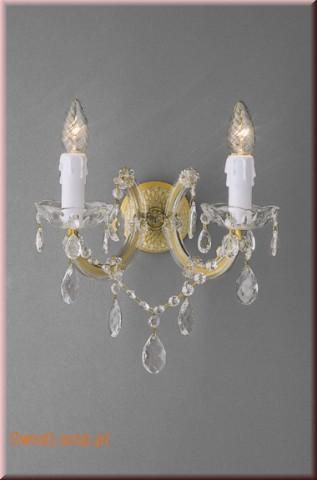

7 OŚWIETLENIE BOCZNE - KINKIET 7

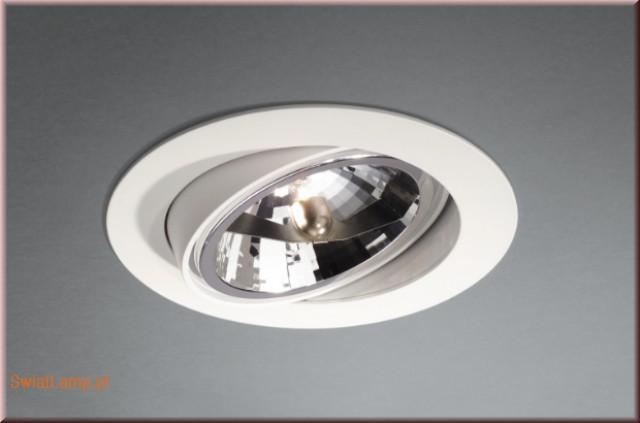

8 OŚWIETLENIE GÓRNE - HALOGEN 8

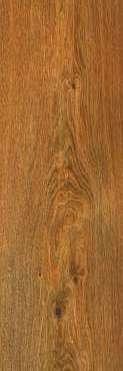

9 PANEL 9
