PROJEKT WYKONAWCZY OBIEKT: ZADASZENIE ORAZ SCHODY ZEWNĘTRZNE PRZED WEJŚCIEM GŁÓWNYM DO BUDYNKU BIUROWEGO NA TERENIE INSTYTUTU ZOOTECHNIKI W BALICACH

Transkrypt

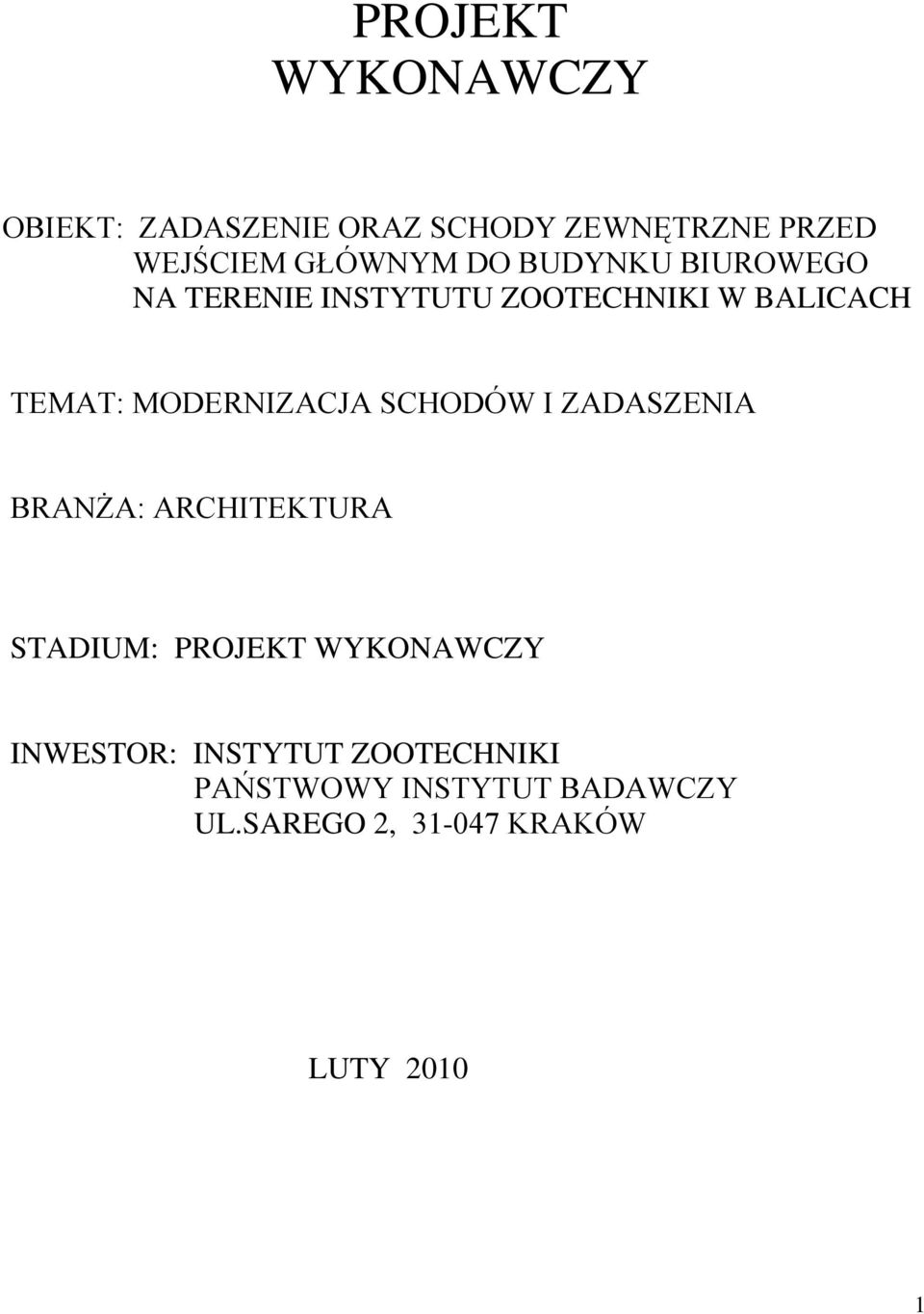

1 PROJEKT WYKONAWCZY OBIEKT: ZADASZENIE ORAZ SCHODY ZEWNĘTRZNE PRZED WEJŚCIEM GŁÓWNYM DO BUDYNKU BIUROWEGO NA TERENIE INSTYTUTU ZOOTECHNIKI W BALICACH TEMAT: MODERNIZACJA SCHODÓW I ZADASZENIA BRANŻA: ARCHITEKTURA STADIUM: PROJEKT WYKONAWCZY INWESTOR: INSTYTUT ZOOTECHNIKI PAŃSTWOWY INSTYTUT BADAWCZY UL.SAREGO 2, KRAKÓW LUTY

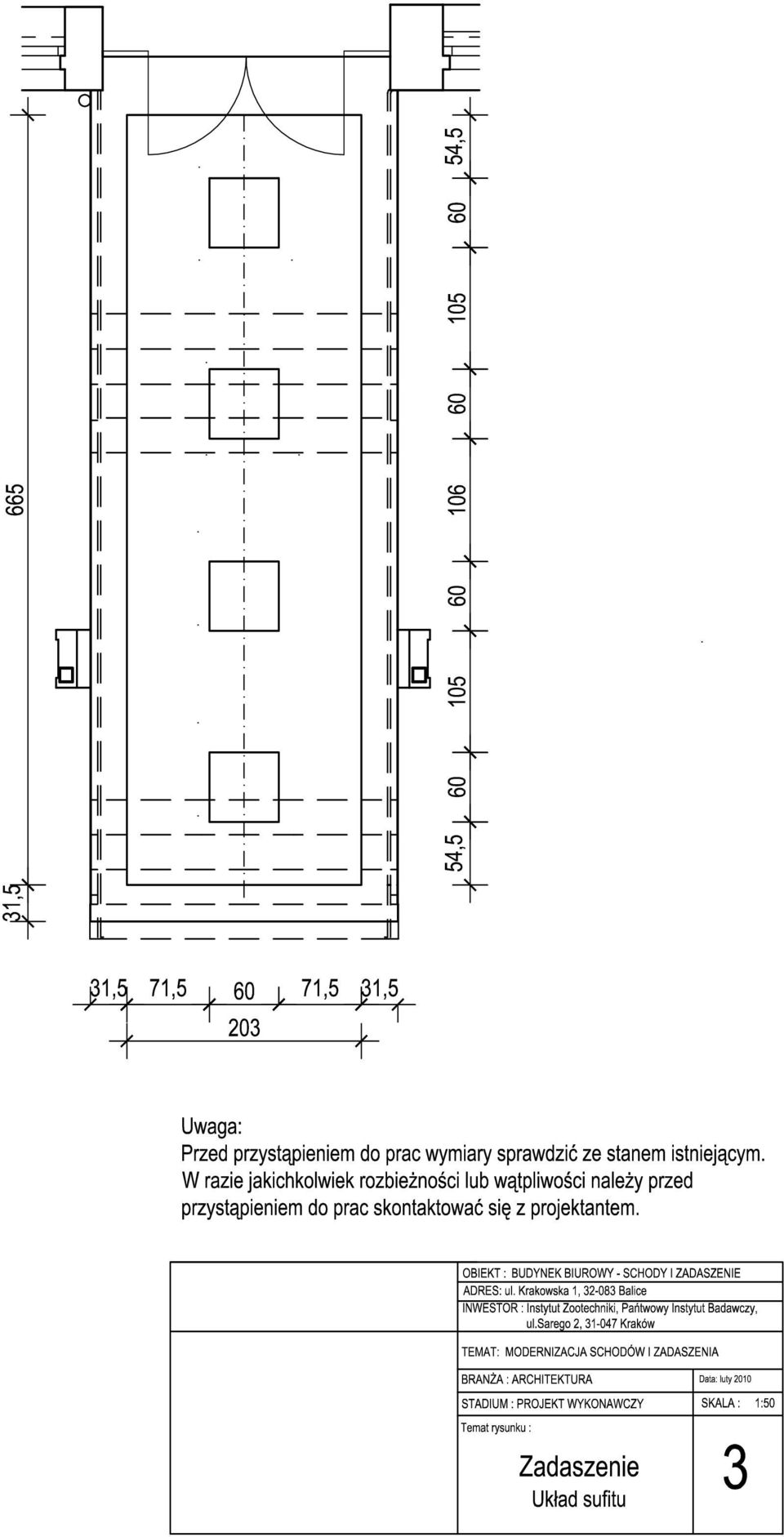

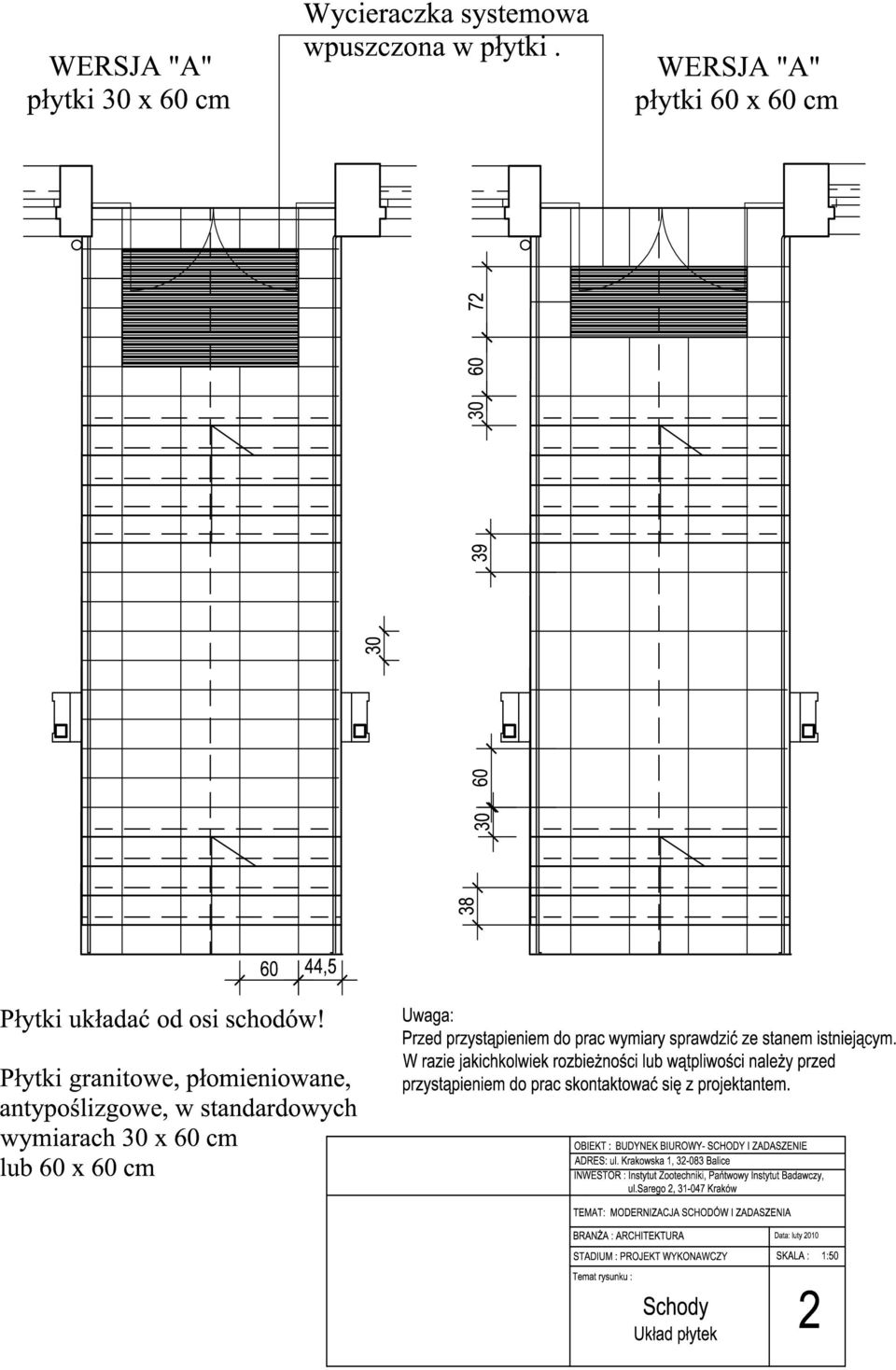

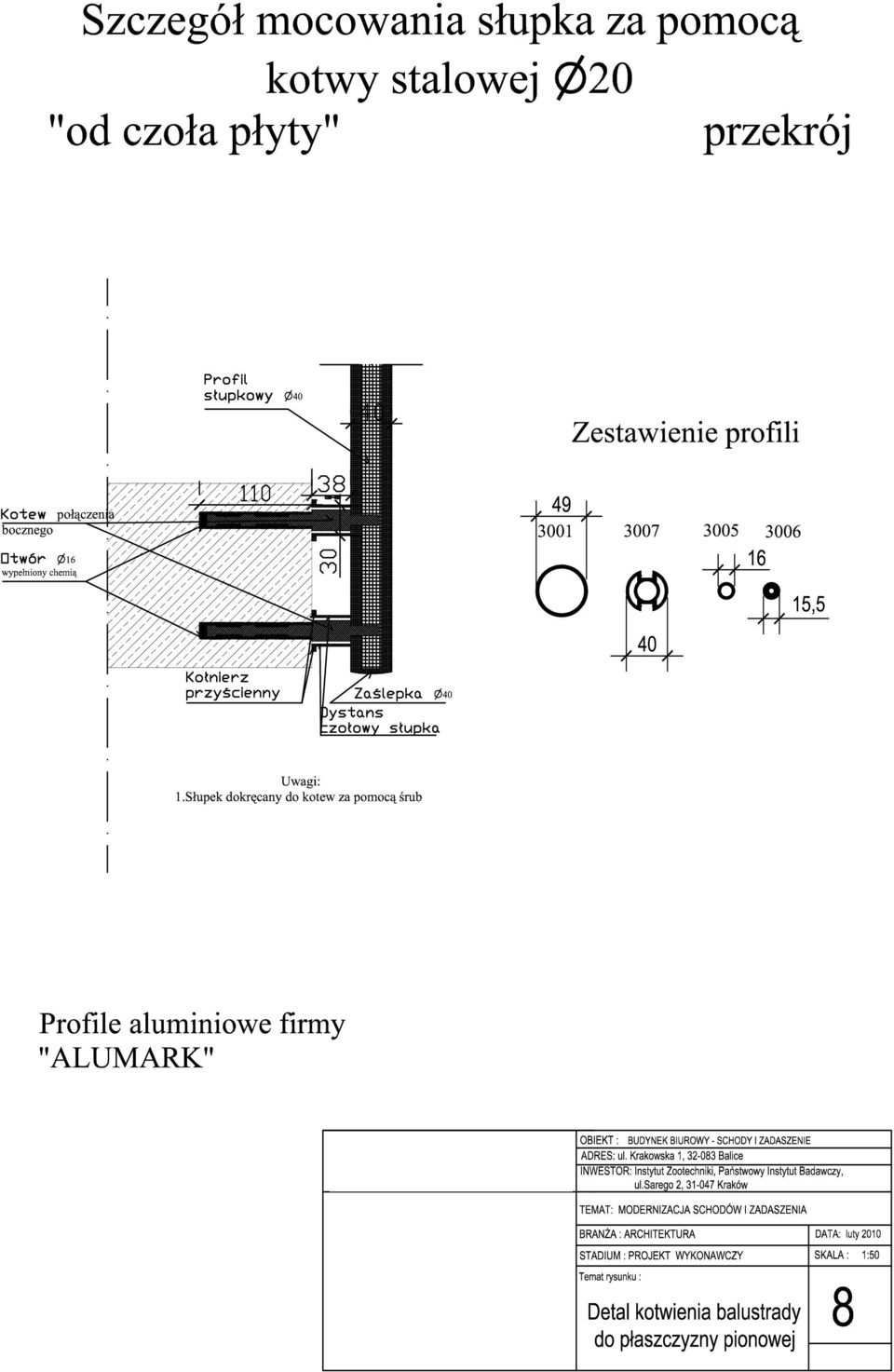

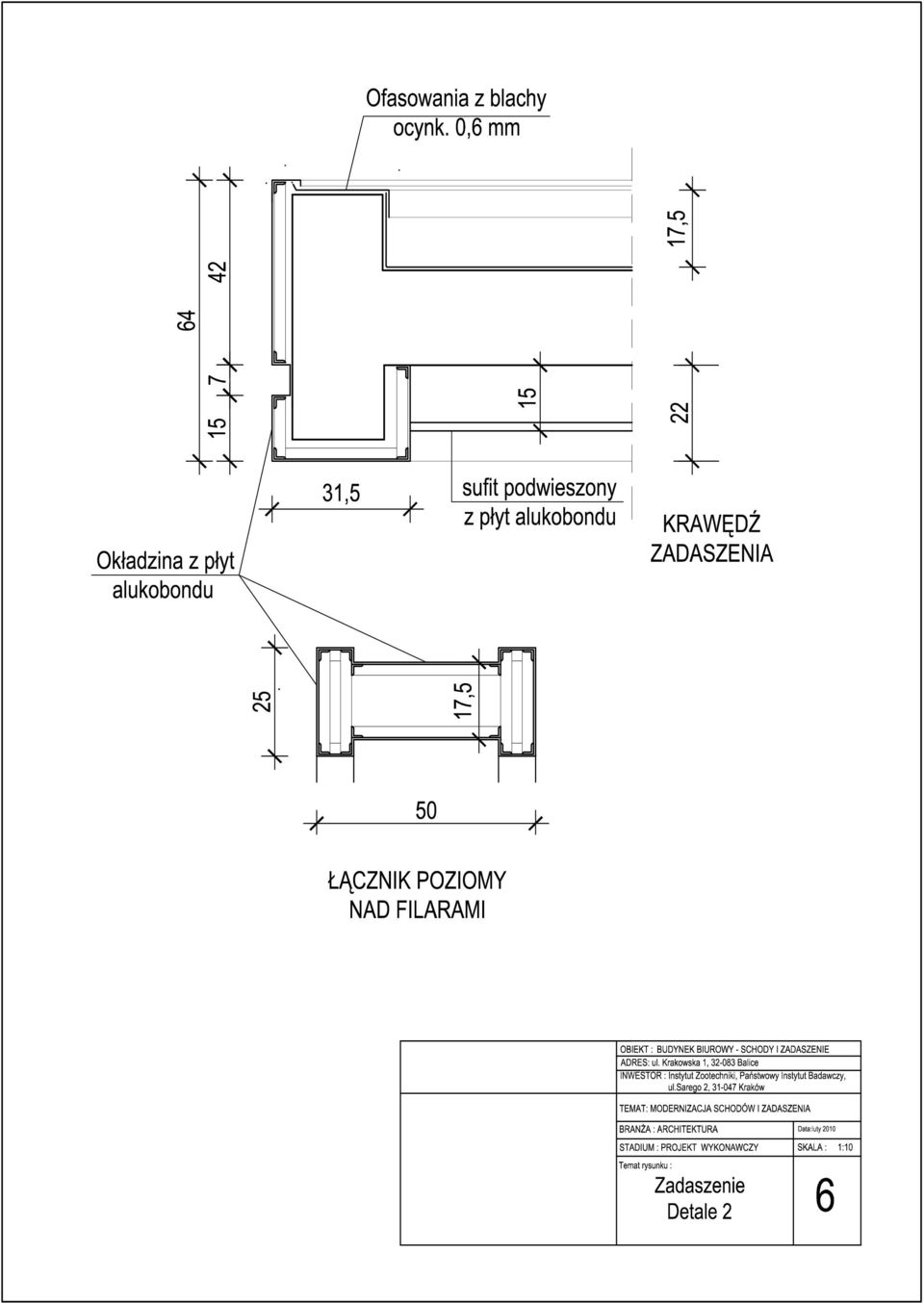

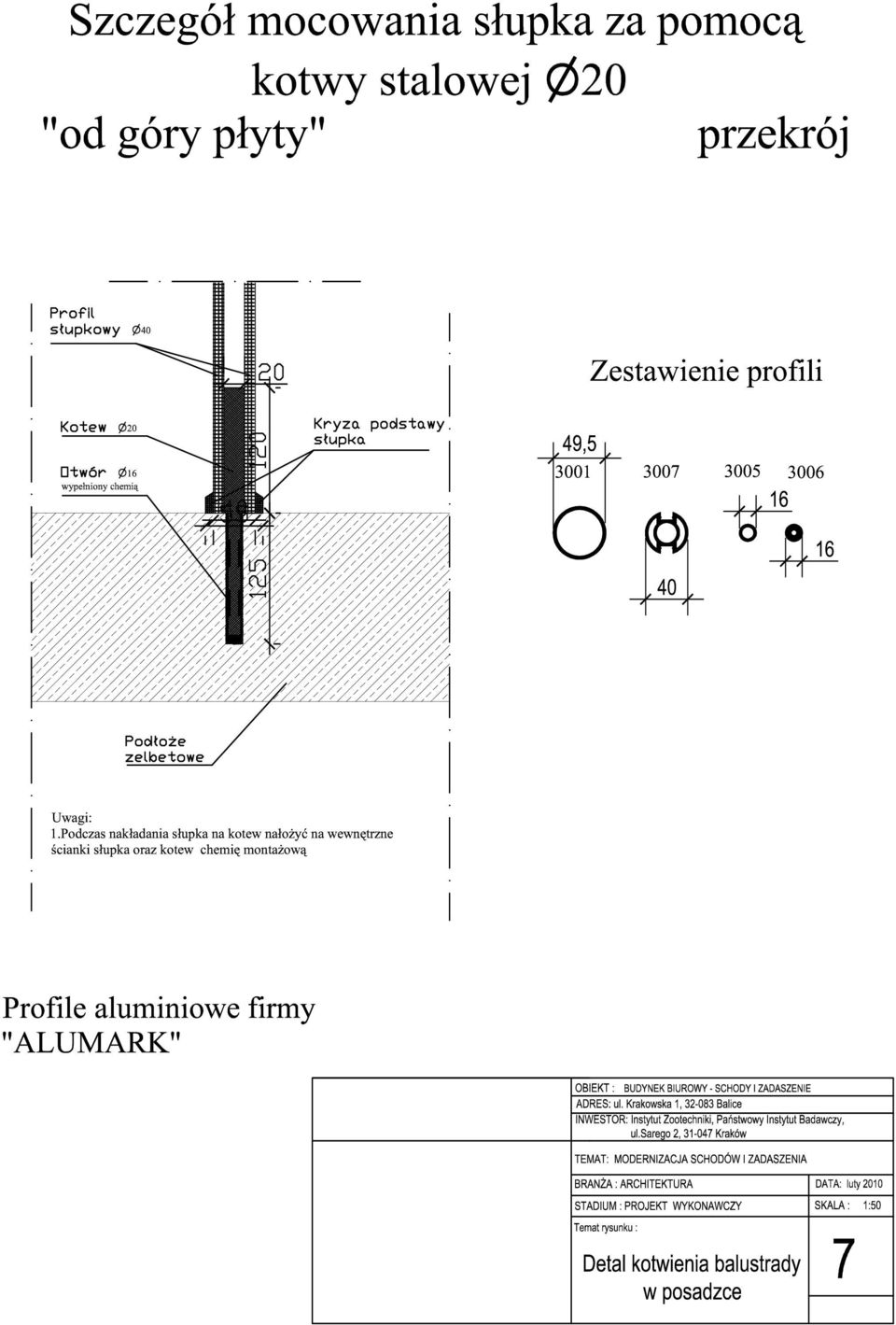

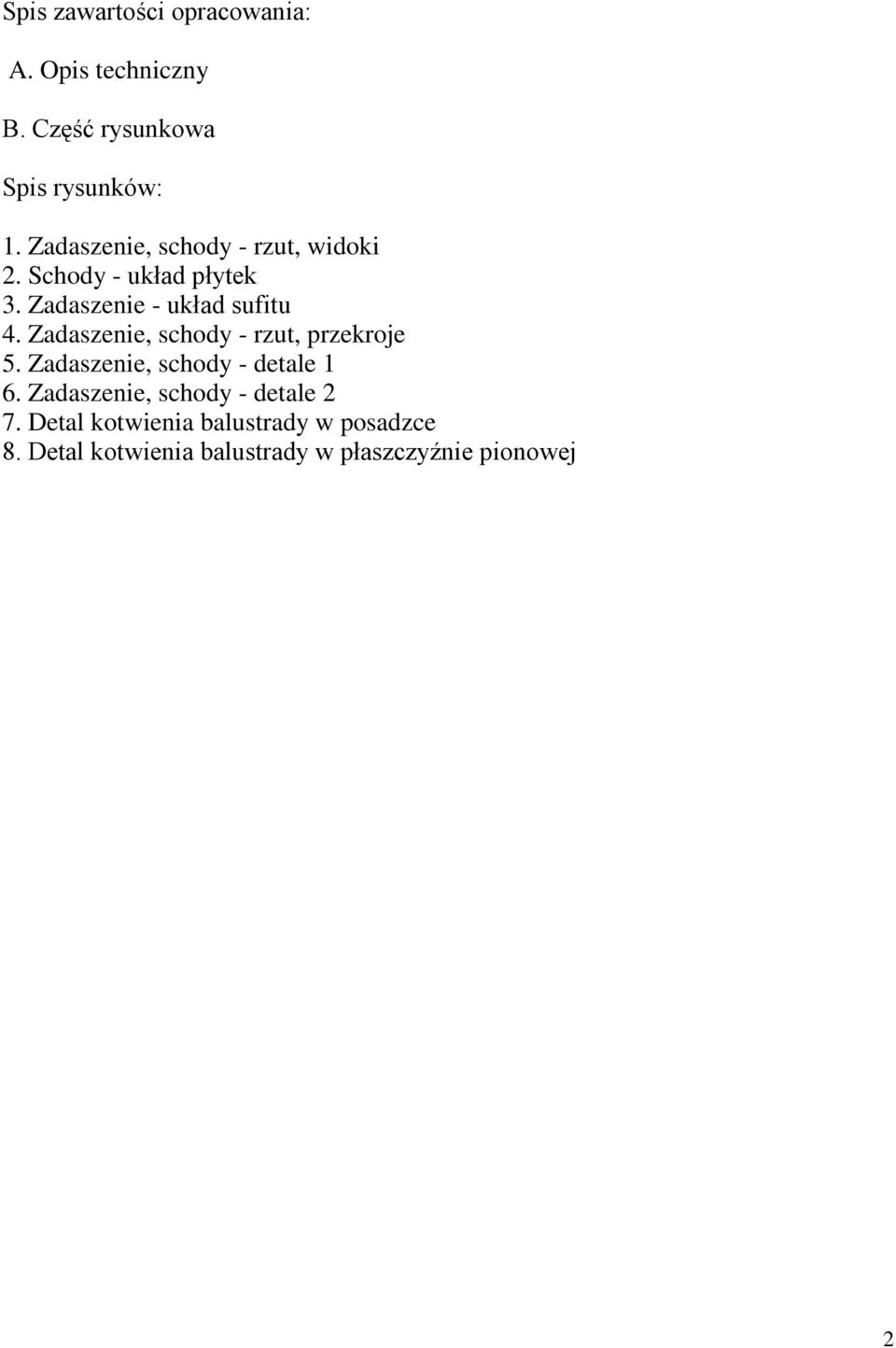

2 Spis zawartości opracowania: A. Opis techniczny B. Część rysunkowa Spis rysunków: 1. Zadaszenie, schody - rzut, widoki 2. Schody - układ płytek 3. Zadaszenie - układ sufitu 4. Zadaszenie, schody - rzut, przekroje 5. Zadaszenie, schody - detale 1 6. Zadaszenie, schody - detale 2 7. Detal kotwienia balustrady w posadzce 8. Detal kotwienia balustrady w płaszczyźnie pionowej 2

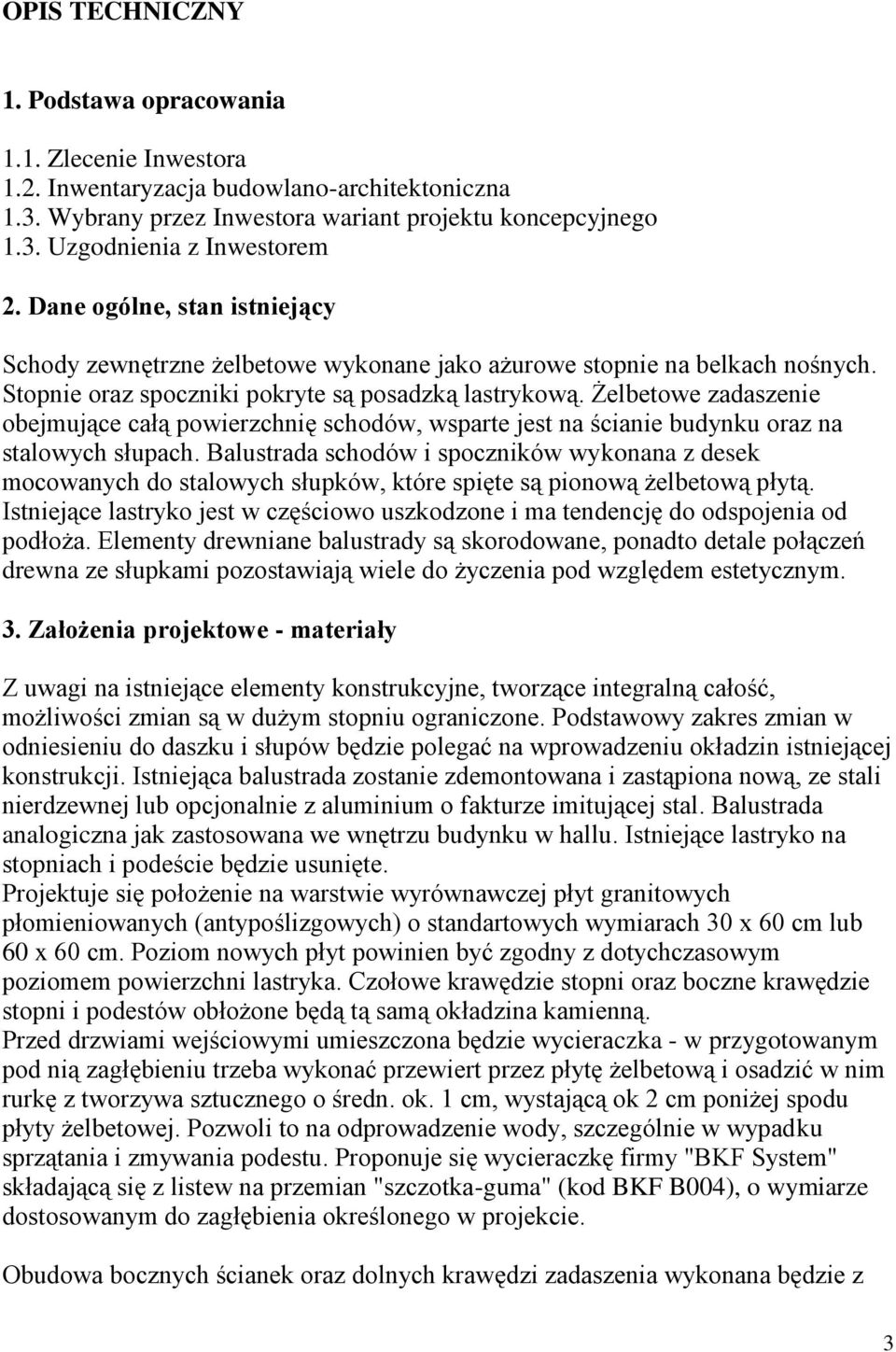

3 OPIS TECHNICZNY 1. Podstawa opracowania 1.1. Zlecenie Inwestora 1.2. Inwentaryzacja budowlano-architektoniczna 1.3. Wybrany przez Inwestora wariant projektu koncepcyjnego 1.3. Uzgodnienia z Inwestorem 2. Dane ogólne, stan istniejący Schody zewnętrzne żelbetowe wykonane jako ażurowe stopnie na belkach nośnych. Stopnie oraz spoczniki pokryte są posadzką lastrykową. Żelbetowe zadaszenie obejmujące całą powierzchnię schodów, wsparte jest na ścianie budynku oraz na stalowych słupach. Balustrada schodów i spoczników wykonana z desek mocowanych do stalowych słupków, które spięte są pionową żelbetową płytą. Istniejące lastryko jest w częściowo uszkodzone i ma tendencję do odspojenia od podłoża. Elementy drewniane balustrady są skorodowane, ponadto detale połączeń drewna ze słupkami pozostawiają wiele do życzenia pod względem estetycznym. 3. Założenia projektowe - materiały Z uwagi na istniejące elementy konstrukcyjne, tworzące integralną całość, możliwości zmian są w dużym stopniu ograniczone. Podstawowy zakres zmian w odniesieniu do daszku i słupów będzie polegać na wprowadzeniu okładzin istniejącej konstrukcji. Istniejąca balustrada zostanie zdemontowana i zastąpiona nową, ze stali nierdzewnej lub opcjonalnie z aluminium o fakturze imitującej stal. Balustrada analogiczna jak zastosowana we wnętrzu budynku w hallu. Istniejące lastryko na stopniach i podeście będzie usunięte. Projektuje się położenie na warstwie wyrównawczej płyt granitowych płomieniowanych (antypoślizgowych) o standartowych wymiarach 30 x 60 cm lub 60 x 60 cm. Poziom nowych płyt powinien być zgodny z dotychczasowym poziomem powierzchni lastryka. Czołowe krawędzie stopni oraz boczne krawędzie stopni i podestów obłożone będą tą samą okładzina kamienną. Przed drzwiami wejściowymi umieszczona będzie wycieraczka - w przygotowanym pod nią zagłębieniu trzeba wykonać przewiert przez płytę żelbetową i osadzić w nim rurkę z tworzywa sztucznego o średn. ok. 1 cm, wystającą ok 2 cm poniżej spodu płyty żelbetowej. Pozwoli to na odprowadzenie wody, szczególnie w wypadku sprzątania i zmywania podestu. Proponuje się wycieraczkę firmy "BKF System" składającą się z listew na przemian "szczotka-guma" (kod BKF B004), o wymiarze dostosowanym do zagłębienia określonego w projekcie. Obudowa bocznych ścianek oraz dolnych krawędzi zadaszenia wykonana będzie z 3

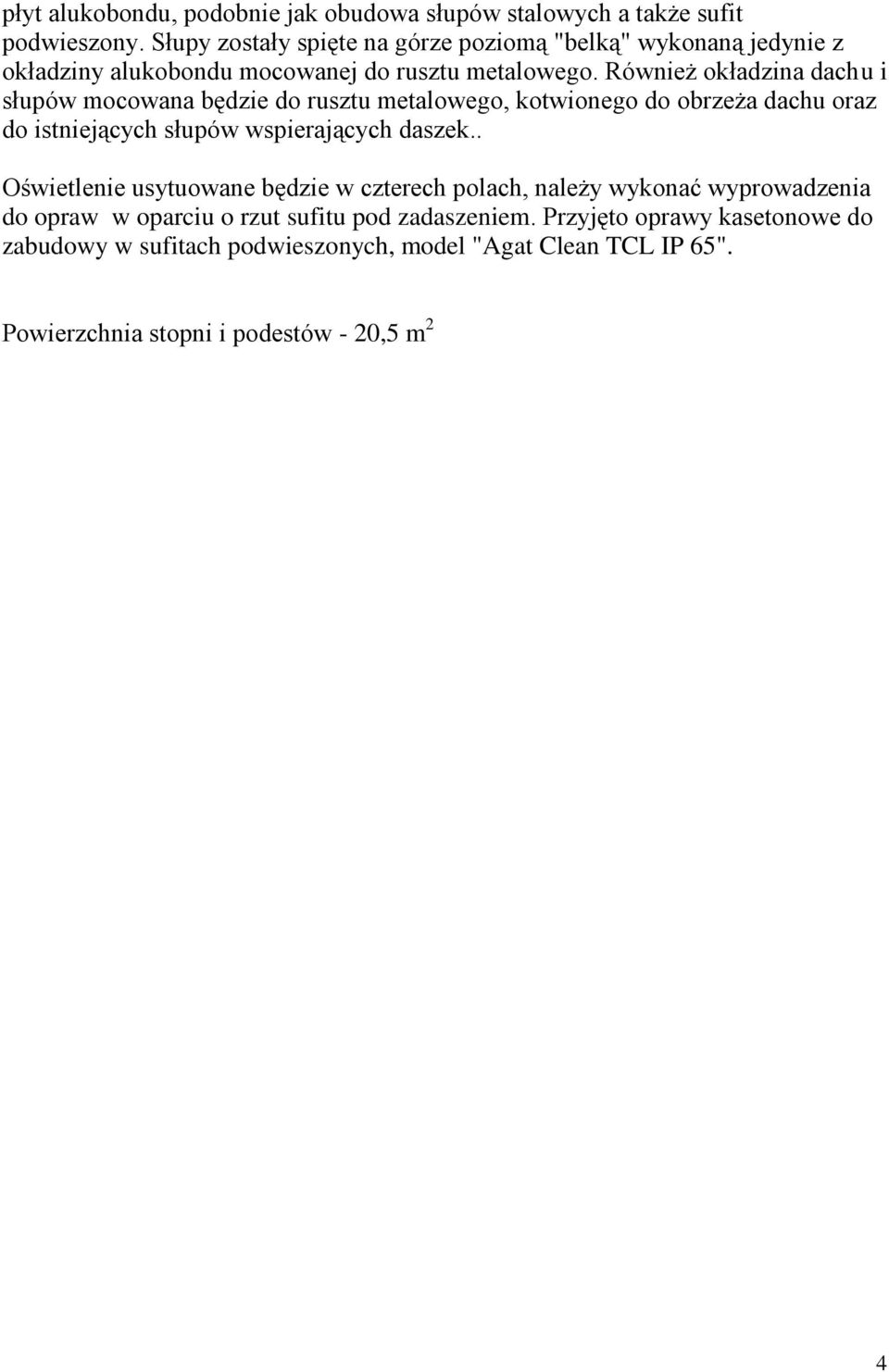

4 płyt alukobondu, podobnie jak obudowa słupów stalowych a także sufit podwieszony. Słupy zostały spięte na górze poziomą "belką" wykonaną jedynie z okładziny alukobondu mocowanej do rusztu metalowego. Również okładzina dachu i słupów mocowana będzie do rusztu metalowego, kotwionego do obrzeża dachu oraz do istniejących słupów wspierających daszek.. Oświetlenie usytuowane będzie w czterech polach, należy wykonać wyprowadzenia do opraw w oparciu o rzut sufitu pod zadaszeniem. Przyjęto oprawy kasetonowe do zabudowy w sufitach podwieszonych, model "Agat Clean TCL IP 65". Powierzchnia stopni i podestów - 20,5 m 2 4

5

6

7

8

9

10

11

12
