DODATKOWE WYPOSAŻENIE MIEJSC POSTOJOWYCH W SZCZECINIE I ŚWINOUJŚCIU W SYSTEMIE ZAPROJEKTUJ I ZBUDUJ SZCZEGÓŁOWY ZAKRES ROBÓT

Transkrypt

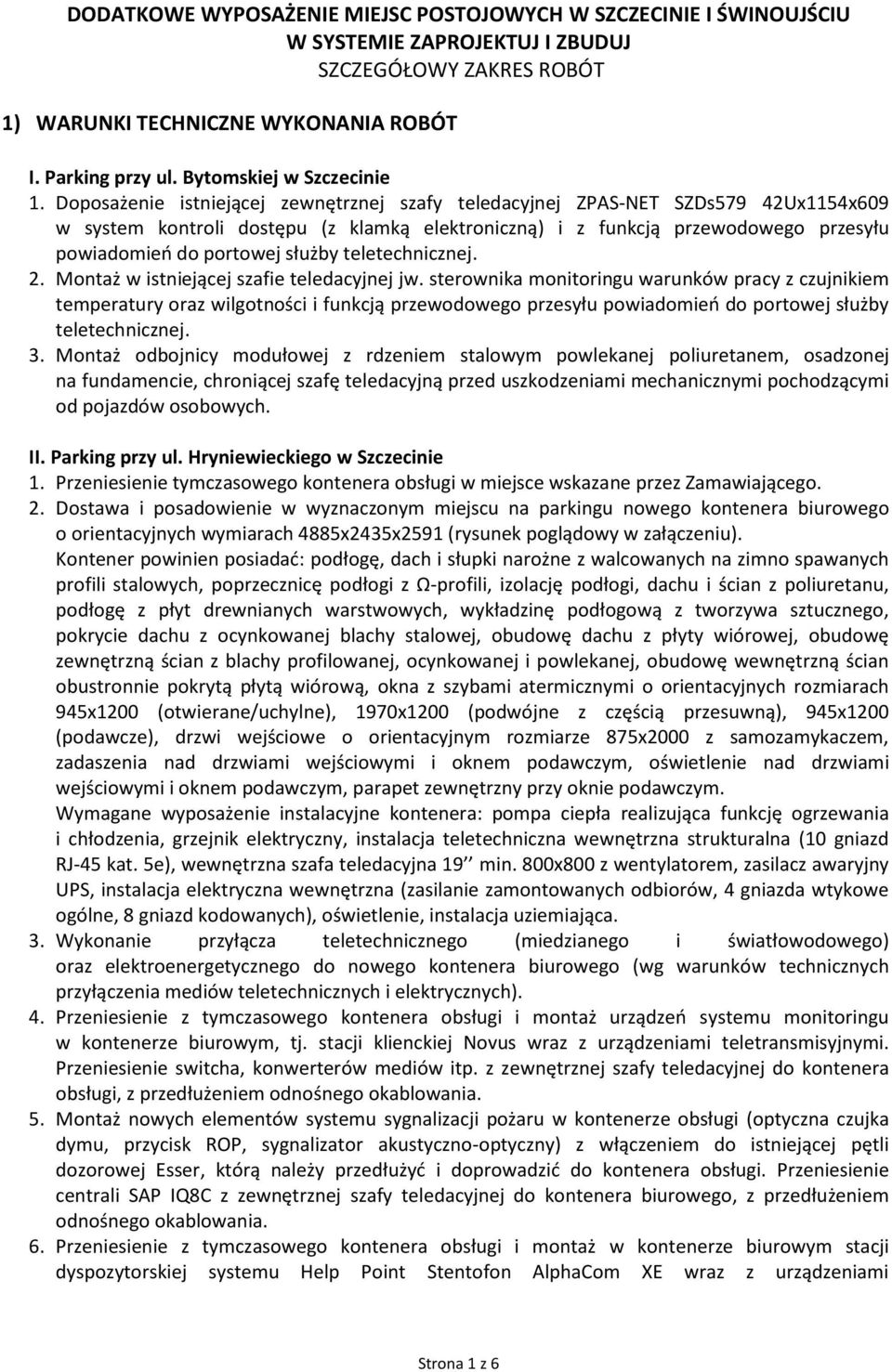

1 DODATKOWE WYPOSAŻENIE MIEJSC POSTOJOWYCH W SZCZECINIE I ŚWINOUJŚCIU W SYSTEMIE ZAPROJEKTUJ I ZBUDUJ SZCZEGÓŁOWY ZAKRES ROBÓT 1) WARUNKI TECHNICZNE WYKONANIA ROBÓT I. Parking przy ul. Bytomskiej w Szczecinie 1. Doposażenie istniejącej zewnętrznej szafy teledacyjnej ZPAS-NET SZDs579 42Ux1154x609 powiadomień do portowej służby teletechnicznej. 2. Montaż w istniejącej szafie teledacyjnej jw. sterownika monitoringu warunków pracy z czujnikiem temperatury oraz wilgotności i funkcją przewodowego przesyłu powiadomień do portowej służby teletechnicznej. 3. Montaż odbojnicy modułowej z rdzeniem stalowym powlekanej poliuretanem, osadzonej na fundamencie, chroniącej szafę teledacyjną przed uszkodzeniami mechanicznymi pochodzącymi od pojazdów osobowych. II. Parking przy ul. Hryniewieckiego w Szczecinie 1. Przeniesienie tymczasowego kontenera obsługi w miejsce wskazane przez Zamawiającego. 2. Dostawa i posadowienie w wyznaczonym miejscu na parkingu nowego kontenera biurowego o orientacyjnych wymiarach 4885x2435x2591 (rysunek poglądowy w załączeniu). Kontener powinien posiadać: podłogę, dach i słupki narożne z walcowanych na zimno spawanych profili stalowych, poprzecznicę podłogi z Ω-profili, izolację podłogi, dachu i ścian z poliuretanu, podłogę z płyt drewnianych warstwowych, wykładzinę podłogową z tworzywa sztucznego, pokrycie dachu z ocynkowanej blachy stalowej, obudowę dachu z płyty wiórowej, obudowę zewnętrzną ścian z blachy profilowanej, ocynkowanej i powlekanej, obudowę wewnętrzną ścian obustronnie pokrytą płytą wiórową, okna z szybami atermicznymi o orientacyjnych rozmiarach 945x1200 (otwierane/uchylne), 1970x1200 (podwójne z częścią przesuwną), 945x1200 (podawcze), drzwi wejściowe o orientacyjnym rozmiarze 875x2000 z samozamykaczem, zadaszenia nad drzwiami wejściowymi i oknem podawczym, oświetlenie nad drzwiami wejściowymi i oknem podawczym, parapet zewnętrzny przy oknie podawczym. Wymagane wyposażenie instalacyjne kontenera: pompa ciepła realizująca funkcję ogrzewania i chłodzenia, grzejnik elektryczny, instalacja teletechniczna wewnętrzna strukturalna (10 gniazd RJ-45 kat. 5e), wewnętrzna szafa teledacyjna 19 min. 800x800 z wentylatorem, zasilacz awaryjny UPS, instalacja elektryczna wewnętrzna (zasilanie zamontowanych odbiorów, 4 gniazda wtykowe ogólne, 8 gniazd kodowanych), oświetlenie, instalacja uziemiająca. 3. Wykonanie przyłącza teletechnicznego (miedzianego i światłowodowego) oraz elektroenergetycznego do nowego kontenera biurowego (wg warunków technicznych przyłączenia mediów teletechnicznych i elektrycznych). 4. Przeniesienie z tymczasowego kontenera obsługi i montaż urządzeń systemu monitoringu w kontenerze biurowym, tj. stacji klienckiej Novus wraz z urządzeniami teletransmisyjnymi. Przeniesienie switcha, konwerterów mediów itp. z zewnętrznej szafy teledacyjnej do kontenera obsługi, z przedłużeniem odnośnego okablowania. 5. Montaż nowych elementów systemu sygnalizacji pożaru w kontenerze obsługi (optyczna czujka dymu, przycisk ROP, sygnalizator akustyczno-optyczny) z włączeniem do istniejącej pętli dozorowej Esser, którą należy przedłużyć i doprowadzić do kontenera obsługi. Przeniesienie centrali SAP IQ8C z zewnętrznej szafy teledacyjnej do kontenera biurowego, z przedłużeniem odnośnego okablowania. 6. Przeniesienie z tymczasowego kontenera obsługi i montaż w kontenerze biurowym stacji dyspozytorskiej systemu Help Point Stentofon AlphaCom XE wraz z urządzeniami Strona 1 z 6

2 teletransmisyjnymi. Przeniesienie switcha z zewnętrznej szafy teledacyjnej do kontenera obsługi, z przedłużeniem odnośnego okablowania. 7. Przeniesienie z zewnętrznej szafy teledacyjnej i montaż w kontenerze biurowym jednostki centralnej systemu parkingowego ICA Chipkartensysteme wraz ze wszystkimi urządzeniami teletransmisyjnymi typu switch itp., z przedłużeniem odnośnego okablowania. 8. Podłączenie systemu SAP do systemu parkingowego w celu automatycznego otwarcia szlabanów w przypadku ogłoszenia alarmu pożarowego. 9. Dostawa kart chipowych Legic do systemu parkingowego 1700 szt. 10. Dostawa i montaż analogowego aparatu telefonicznego stacjonarnego DECT o zasięgu co najmniej 300 m (dopuszcza się montaż anten zewnętrznych na kontenerze biurowym i lampach oświetleniowych) wraz z podłączeniem go do istniejącej centrali telefonicznej. 11. Przeniesienie z tymczasowego kontenera obsługi i montaż w kontenerze biurowym konwertera mediów systemu bramowego. 12. Dostawa i posadowienie w wyznaczonym miejscu na parkingu kontenera gospodarczego o orientacyjnych wymiarach 2989x2435x2591 (bez okien i bez wyposażenia instalacyjnego; pozostałe wymagania jak dla kontenera biurowego). 13. Wykonanie przyłącza teletechnicznego do istniejącego budynku sanitarnego wraz z instalacją 14. Montaż systemu kontroli dostępu do sanitariatów w oparciu o elektrozaczep (ew. elektrozworę), kontaktron i czytnik KD działający z kartami systemu parkingowego wraz z rejestracją wejść do sanitariatu w bazie danych systemu parkingowego (drzwi zewnętrzne wyposażone są w samozamykacz; konieczna jest zamiana zewnętrznej klamki na gałkę). 15. Montaż stałopozycyjnych kamer IP 2 Mpx w wykonaniu wandaloodpornym obserwujących korytarz w sanitariacie. Włączenie kamer do istniejącego na parkingu systemu monitoringu Novus. 16. Doposażenie istniejącej zewnętrznej szafy teledacyjnej ZPAS-NET SZDs579 42Ux1154x609 powiadomień do dyspozycji parkingowej. 17. Montaż w istniejącej szafie teledacyjnej jw. sterownika monitoringu warunków pracy z czujnikiem temperatury oraz wilgotności i funkcją przewodowego przesyłu powiadomień do portowej służby teletechnicznej. 18. Montaż odbojnic modułowych z rdzeniem stalowym powlekanych poliuretanem, osadzonych ciężarowych poniższe obiekty: zewnętrzną szafę teledacyjną, kolumny Help Point (5 szt.), automaty parkingowe (4 szt.), kolumny szlabanów (4 szt.), światła sygnalizacji drogowej (4 szt.), wyświetlacze (2 szt.), słupki kamerowe (4 szt.). III. Parking przy ul. Gdańskiej w Szczecinie 1. Dostawa i posadowienie kontenera gospodarczego o orientacyjnych wymiarach 2989x2435x2591 w wyznaczonym miejscu na parkingu (bez okien i bez wyposażenia instalacyjnego; pozostałe wymagania jak dla kontenera biurowego przy ul. Hryniewieckiego). 2. Wykonanie przyłącza teletechnicznego do istniejącego budynku sanitarnego wraz z instalacją 3. Montaż systemu kontroli dostępu do sanitariatów w oparciu o elektrozaczep (ew. elektrozworę), kontaktron i czytnik KD działający z kartami systemu parkingowego wraz z rejestracją wejść do sanitariatu w bazie danych systemu parkingowego (drzwi zewnętrzne wyposażone są w samozamykacz; konieczna jest zamiana zewnętrznej klamki na gałkę). 4. Montaż stałopozycyjnych kamer IP 2 Mpx w wykonaniu wandaloodpornym obserwujących korytarz w sanitariacie. Włączenie kamer do istniejącego na parkingu systemu monitoringu Novus. 5. Montaż nowej stacji klienckiej systemu monitoringu Novus wraz z urządzeniami teletransmisyjnymi w budynku socjalnym na nab. Południowym z wykorzystaniem istniejącego światłowodu. Strona 2 z 6

3 6. Przeniesienie centrali SAP IQ8C z wartowni nr 2 do pomieszczenia stacyjnego w budynku administracyjnym przy nabrzeżu Bytomskim z wykorzystaniem istniejącego światłowodu. 7. Podłączenie systemu SAP do systemu parkingowego w celu automatycznego otwarcia szlabanów w przypadku ogłoszenia alarmu pożarowego. 8. Montaż nowej stacji dyspozytorskiej systemu Help Point Stentofon AlphaCom XE wraz z urządzeniami teletransmisyjnymi w budynku socjalnym na nab. Południowym z wykorzystaniem istniejącego światłowodu. 9. Dostawa kart chipowych Legic do systemu parkingowego ICA Chipkartensysteme 750 szt. 10. Doposażenie istniejącej zewnętrznej szafy teledacyjnej ZPAS-NET SZDs579 42Ux1154x609 powiadomień do dyspozycji parkingowej na parkingu przy ul. Hryniewieckiego. 11. Montaż w istniejącej szafie teledacyjnej jw. sterownika monitoringu warunków pracy z czujnikiem temperatury oraz wilgotności i funkcją przewodowego przesyłu powiadomień do portowej służby teletechnicznej. 12. Montaż odbojnic modułowych z rdzeniem stalowym powlekanych poliuretanem, osadzonych ciężarowych poniższe obiekty: zewnętrzną szafę teledacyjną, kolumny Help Point (5 szt.), automaty parkingowe (6 szt.), kolumny szlabanów (6 szt.), światła sygnalizacji drogowej (6 szt.), wyświetlacze (2 szt.), słupki kamerowe (6 szt.). IV. Parking przy ul. Nowoartyleryjskiej w Świnoujściu 1. Dostawa i posadowienie w wyznaczonym miejscu na parkingu kontenera biurowego o orientacyjnych wymiarach 4885x2435x2591 (rysunek poglądowy w załączeniu). Kontener powinien posiadać: podłogę, dach i słupki narożne z walcowanych na zimno spawanych profili stalowych, poprzecznicę podłogi z Ω-profili, izolację podłogi, dachu i ścian z poliuretanu, podłogę z płyt drewnianych warstwowych, wykładzinę podłogową z tworzywa sztucznego, pokrycie dachu z ocynkowanej blachy stalowej, obudowę dachu z płyty wiórowej, obudowę zewnętrzną ścian z blachy profilowanej, ocynkowanej i powlekanej, obudowę wewnętrzną ścian obustronnie pokrytą płytą wiórową, okna z szybami atermicznymi o orientacyjnych rozmiarach 945x1200 (otwierane/uchylne), 1970x1200 (podwójne z częścią przesuwną), 945x1200 (podawcze), drzwi wejściowe o orientacyjnym rozmiarze 875x2000 z samozamykaczem, zadaszenia nad drzwiami wejściowymi i oknem podawczym, oświetlenie nad drzwiami wejściowymi i oknem podawczym, parapet zewnętrzny przy oknie podawczym. Wymagane wyposażenie instalacyjne kontenera: pompa ciepła realizująca funkcję ogrzewania i chłodzenia, grzejnik elektryczny, instalacja teletechniczna wewnętrzna strukturalna (10 gniazd RJ-45 kat. 5e), wewnętrzna szafa teledacyjna 19 min. 800x800 z wentylatorem, zasilacz awaryjny UPS, instalacja elektryczna wewnętrzna (zasilanie zamontowanych odbiorów, 4 gniazda wtykowe ogólne, 8 gniazd kodowanych), oświetlenie, instalacja uziemiająca. 2. Wykonanie przyłącza teletechnicznego (miedzianego i światłowodowego) oraz elektroenergetycznego do nowego kontenera biurowego (wg warunków technicznych przyłączenia mediów teletechnicznych i elektrycznych). 3. Przeniesienie z wartowni przy bramie wjazdowej i montaż urządzeń systemu monitoringu w kontenerze biurowym, tj. stacji klienckiej Novus wraz z urządzeniami teletransmisyjnymi. Przeniesienie switcha, konwerterów mediów itp. z zewnętrznej szafy teledacyjnej do kontenera obsługi, z przedłużeniem odnośnego okablowania. 4. Montaż nowych elementów systemu sygnalizacji pożaru w kontenerze obsługi (optyczna czujka dymu, przycisk ROP, sygnalizator akustyczno-optyczny) z włączeniem do istniejącej pętli dozorowej Aritech, którą należy przedłużyć i doprowadzić do kontenera obsługi. Przeniesienie centrali SAP FP1216 z zewnętrznej szafy teledacyjnej do kontenera biurowego, z przedłużeniem odnośnego okablowania. 5. Przeniesienie z wartowni przy bramie wjazdowej i montaż w kontenerze biurowym stacji dyspozytorskiej systemu Help Point Stentofon AlphaCom XE wraz z urządzeniami Strona 3 z 6

4 teletransmisyjnymi. Przeniesienie switcha z zewnętrznej szafy teledacyjnej do kontenera obsługi, z przedłużeniem odnośnego okablowania. 6. Przeniesienie z zewnętrznej szafy teledacyjnej i montaż w kontenerze biurowym jednostki centralnej systemu parkingowego ICA Chipkartensysteme wraz ze wszystkimi urządzeniami teletransmisyjnymi typu switch itp., z przedłużeniem odnośnego okablowania. 7. Podłączenie systemu SAP do systemu parkingowego w celu automatycznego otwarcia szlabanów w przypadku ogłoszenia alarmu pożarowego. 8. Dostawa kart chipowych Legic do systemu parkingowego 450 szt. 9. Dostawa i montaż analogowego aparatu telefonicznego stacjonarnego DECT o zasięgu co najmniej 300 m (dopuszcza się montaż anten zewnętrznych na kontenerze biurowym i lampach oświetleniowych) wraz z podłączeniem go do istniejącej centrali telefonicznej. 10. Montaż w kontenerze biurowym i w pomieszczeniu technicznym w budynku dworca morskiego konwerterów mediów systemu bramowego. Zestawienie połączenia pomiędzy powyższymi lokalizacjami z wykorzystaniem istniejącego światłowodu. 11. Wykonanie przyłącza teletechnicznego do istniejącego budynku sanitarnego wraz z instalacją 12. Montaż systemu kontroli dostępu do sanitariatów w oparciu o elektrozaczep (ew. elektrozworę), kontaktron i czytnik KD działający z kartami systemu parkingowego wraz z rejestracją wejść do sanitariatu w bazie danych systemu parkingowego (drzwi zewnętrzne wyposażone są w samozamykacz; konieczna jest zamiana zewnętrznej klamki na gałkę). 13. Montaż stałopozycyjnych kamer IP 2 Mpx w wykonaniu wandaloodpornym obserwujących korytarz w sanitariacie. Włączenie kamer do istniejącego na parkingu systemu monitoringu Novus. 14. Doposażenie istniejącej zewnętrznej szafy teledacyjnej ZPAS-NET SZDs579 42Ux1154x609 powiadomień do dyspozycji parkingowej. 15. Montaż w istniejącej szafie teledacyjnej jw. sterownika monitoringu warunków pracy z czujnikiem temperatury oraz wilgotności i funkcją przewodowego przesyłu powiadomień do portowej służby teletechnicznej. 16. Montaż odbojnic modułowych z rdzeniem stalowym powlekanych poliuretanem, osadzonych ciężarowych poniższe obiekty: zewnętrzną szafę teledacyjną, kolumny Help Point (5 szt.), automaty parkingowe (2 szt.), kolumny szlabanów (2 szt.), światła sygnalizacji drogowej (2 szt.), wyświetlacz, słupki kamerowe (2 szt.). V. Parking przy ul. Duńskiej i Fińskiej w Świnoujściu 1. Wykonanie przyłącza teletechnicznego do istniejącego budynku sanitarnego wraz z instalacją 2. Montaż systemu kontroli dostępu do sanitariatów w oparciu o elektrozaczep (ew. elektrozworę), kontaktron i czytnik KD działający z biletami wydawanymi uprawnionym kierowcom (czytnik powinien bezzwrotnie pobierać bilety) wraz z rejestracją wejść do sanitariatu w bazie danych systemu parkingowego ICA Chipkartensysteme (drzwi zewnętrzne wyposażone są w samozamykacz; konieczna jest zamiana zewnętrznej klamki na gałkę). System reglamentacji dostępu do sanitariatu powinien być wyposażony w drukarki biletów, generatory kodów itd. lub inne analogiczne rozwiązanie. 3. Montaż stałopozycyjnych kamer IP 2 Mpx w wykonaniu wandaloodpornym obserwujących korytarz w sanitariacie. Włączenie kamer do istniejącego na parkingu systemu monitoringu Novus. 4. Montaż na wiacie APKS kamery stałopozycyjnej IP 2 Mpx, obserwującej wejście do sanitariatu. Włączenie kamery do istniejącego systemu monitoringu Novus. 5. Montaż na słupie oświetleniowym kamery szybkoobrotowej IP 2 Mpx, obserwującej plac pomiędzy budynkiem APKS a budynkiem odpraw. Włączenie kamery do istniejącego na parkingu systemu monitoringu Novus. Strona 4 z 6

5 6. Przeniesienie z zewnętrznej szafy teledacyjnej i montaż w budynku APKS w nowej szafce 19 jednostki centralnej systemu parkingowego ICA Chipkartensysteme wraz ze wszystkimi urządzeniami teletransmisyjnymi typu switch itp., z przedłużeniem odnośnego okablowania. 7. Doposażenie istniejącej zewnętrznej szafy teledacyjnej ZPAS-NET SZDs579 42Ux1154x609 powiadomień do stacji monitorowania. 8. Montaż w istniejącej szafie teledacyjnej jw. sterownika monitoringu warunków pracy z czujnikiem temperatury oraz wilgotności i funkcją przewodowego przesyłu powiadomień do portowej służby teletechnicznej. 9. Montaż stacyjek na szlabanach systemu parkingowego zapewniających awaryjną obsługę (10 szt.). 10. Doposażenie 2 szt. szlabanów dla pojazdów ponadgabarytowych w możliwość ich zdalnego otwierania i zamykania przez osoby pracujące w pomieszczeniu dyspozycji w budynku dworca morskiego oraz w pomieszczeniu kierownika zmiany w budynku A. 11. Montaż odbojnic modułowych z rdzeniem stalowym powlekanych poliuretanem, osadzonych ciężarowych poniższe obiekty: zewnętrzną szafę teledacyjną, kolumny Help Point (7 szt.), kolumny szlabanów (10 szt.), światła sygnalizacji drogowej (10 szt.), wyświetlacze (4 szt.). 2) WARUNKI TECHNICZNE PRZYŁĄCZENIA MEDIÓW TELETECHNICZNYCH I. Parking przy ul. Hryniewieckiego w Szczecinie 1. Wybudować kanalizację teletechniczną pierwotną RHDPE 110/6,3 w relacji: istniejąca studnia kablowa SKR-1 projektowany kontener biurowy (długość trasowa ok. 20 m). 2. W projektowanej jw. i istniejącej kanalizacji zamontować okablowanie miedziane/światłowodowe o odpowiedniej pojemności na trasie: istniejąca studnia kablowa SKR-1 projektowany kontener biurowy, istniejąca szafa teledacyjna projektowany kontener biurowy. 3. Wybudować kanalizację teletechniczną pierwotną RHDPE 110/6,3 w relacji: istniejąca kanalizacja kablowa budynek sanitarny (długość trasowa ok. 5 m); konieczne jest nabudowanie na ciągu kanalizacji nowej studni SKR W projektowanej jw. i istniejącej kanalizacji zamontować okablowanie telekomunikacyjne o odpowiedniej pojemności na trasie: projektowany kontener biurowy budynek sanitarny. II. Parking przy ul. Gdańskiej w Szczecinie 1. Wybudować kanalizację teletechniczną pierwotną RHDPE 110/6,3 w relacji: istniejąca studnia kablowa SKR-1 budynek sanitarny (długość trasowa ok. 7 m). 2. W projektowanej jw. i istniejącej kanalizacji zamontować okablowanie telekomunikacyjne o odpowiedniej pojemności na trasie: istniejąca szafa teledacyjna budynek sanitarny. III. Parking przy ul. Nowoartyleryjskiej w Świnoujściu 1. Wybudować kanalizację teletechniczną pierwotną RHDPE 110/6,3 w relacji: istniejąca studnia kablowa SKR-1 (nr 1) projektowany kontener biurowy (długość trasowa ok. 10 m). 2. W projektowanej jw. i istniejącej kanalizacji zamontować okablowanie miedziane/światłowodowe o odpowiedniej pojemności na trasie: istniejąca studnia kablowa SKR-1 (nr 1) projektowany kontener biurowy, istniejąca szafa teledacyjna projektowany kontener biurowy. 3. Wybudować kanalizację teletechniczną pierwotną RHDPE 110/6,3 w relacji: istniejąca studnia kablowa SKR-1 (nr 2) budynek sanitarny (długość trasowa ok. 5 m). 4. W projektowanej jw. i istniejącej kanalizacji zamontować okablowanie telekomunikacyjne o odpowiedniej pojemności na trasie: projektowany kontener biurowy budynek sanitarny. Strona 5 z 6

6 IV. Parking przy ul. Duńskiej i Fińskiej w Świnoujściu 1. Wykonać połączenie kablowe o odpowiedniej pojemności pomiędzy istniejącą szafą teledacyjną a budynkiem sanitarnym. Miejsca włączenia do istniejącej kanalizacji teletechnicznej na poszczególnych parkingach wskazane zostały na załączonych podkładach mapowych. 3) WARUNKI TECHNICZNE PRZYŁĄCZENIA MEDIÓW ELEKTRYCZNYCH Poniższe warunki dotyczą przyłączenia do energii elektrycznej o mocy do 6 kw. I. Parking przy ul. Hryniewieckiego w Szczecinie 1. Zasilanie kontenera zaprojektować z wolnego pola szafy SK2, przygotowanej na potrzeby kontenerów biurowych. 2. Kontener wyposażyć w tablicę z licznikiem energii elektrycznej. II. Parking przy ul. Nowoartyleryjskiej w Świnoujściu 1. Zasilanie kontenera zaprojektować z wolnego pola szafy SK6 znajdującej się obok sanitariatu. 2. Obok kontenera postawić złącze ZK1a z nadstawką pomiarową wyposażoną w licznik energii elektrycznej. 4) WYPOSAŻENIE KONTENERÓW BIUROWYCH Każdy nowy kontener biurowy należy wyposażyć w komplet mebli w jednakowym odcieniu, w skład którego wchodzi: biurko narożne, blaty, kontenery z szufladami, szafka socjalna z wbudowaną lodówką oraz listwa z wieszakami, fotel obrotowy i żaluzje poziome we wszystkich oknach zgodnie z załączonymi rysunkami poglądowymi kontenerów obsługi. W zakres przedmiotu zamówienia wchodzi również wykonanie dokumentacji projektowej wraz z uzyskaniem wszelkich uzgodnień i decyzji wymaganych przepisami prawa łącznie z decyzją o pozwoleniu na budowę oraz pełnieniem nadzoru autorskiego nad realizacją przedmiotowej inwestycji, z uwzględnieniem art. 28 rozdziału 4 ustawy z dnia 07 lipca 1994 r. Prawo budowlane (Dz. U poz z późn. zm.). Uzupełnieniem niniejszego zakresu robót są rysunki parkingów z zaznaczonymi miejscami włączenia do istniejących sieci teletechnicznych oraz rysunki poglądowe kontenerów przy ul. Hryniewieckiego i Nowoartyleryjskiej. Strona 6 z 6
