SUP 17/15 (AD 2 EPBY)

Transkrypt

1 OGRANICZENIE DOSTÊPNOŒCI LOTNISKA KRAKÓW/BALICE Z POWODU PRAC REMONTOWYCH NA RWY 07/25 LIMITED AVAILABILITY OF KRAKÓW/BALICE AERODROME DUE TO OVERHAUL WORKS ON RWY 07/25 STRONA 1-1 PAGE 1-1 POLSKA AGENCJA ŻEGLUGI POWIETRZNEJ POLISH AIR NAVIGATION SERVICES AGENCY SŁUŻBA INFORMACJI LOTNICZEJ AERONAUTICAL INFORMATION SERVICE Warszawa, ul. Wieżowa 8 AIS HQ: , Fax: , AFS: EPWWYOYX NOTAM Office: , Fax: , AFS: EPWWYNYX ais.poland@pansa.pl, www: ZMIANA PARAMETRÓW POLA NAZIEMNEGO RUCHU LOTNICZEGO NA LOTNISKU BYDGOSZCZ/ SZWEDEROWO (EPBY) SUP 17/15 (AD 2 EPBY) Obowiązuje od / Effective from Obowiązuje do / Effective to 17 SEP 2015 EST CHANGE OF MOVEMENT AREA PARAMETERS AT BYDGOSZCZ/SZWEDEROWO AERODROME (EPBY) 1. Oddanie do użytku nowych TWY: TWY C, TWY C1, TWY D, TWY E3, TWY F (patrz: mapa). Putting new TWYs: TWY C, TWY C1, TWY D, TWY E3, TWY F into operational use (see: chart). 2. Zmiana lokalizacji TWY: TWY B, TWY E1, TWY E2 (patrz: mapa). Change of TWYs location: TWY B, TWY E1, TWY E2 (see: chart). 3. Parametry TWY: TWYs parameters: Drogi kołowania B, C, C1, D, E1, E2, E3 spełniają wymagania ICAO dla samolotów o literze kodu referencyjnego C. Droga kołowania F spełnia wymagania ICAO dla samolotów o literze kodu referencyjnego D. TWYs B, C, C1, D, E1, E2, E3 meet the ICAO requirements for Code C aircraft. TWY F meets the ICAO requirements for Code D aircraft. Parametry TWY B: Nawierzchnia: ASPH Szerokość: 18 m Pobocza utwardzone: NIE Oznakowanie poziome: TAK Oznakowanie pionowe: NIE Dostępne poprzeczki zatrzymania i światła ochronne drogi startowej. Oświetlenie nawigacyjne: TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parameters of TWY B: Surface: ASPH Width: 18 m Paved shoulders: NO Markings: YES Signs: NO Stop bars and RWY guard lights available. Navigation lighting: YES (edge: blue, LIM, 3 INTST) Parametry TWY C: Nawierzchnia: ASPH Szerokość: 18 m Pobocza utwardzone: NIE Oznakowanie poziome: TAK Oznakowanie pionowe: TAK Dostępne poprzeczki zatrzymania i światła ochronne drogi startowej. Oświetlenie nawigacyjne: TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parameters of TWY C: Surface: ASPH Width: 18 m Paved shoulders: NO Markings: YES Signs: YES Stop bars and RWY guard lights available. Navigation lighting: YES (edge: blue, LIM, 3 INTST) Parametry TWY C1: Nawierzchnia: Szerokość: Pobocza utwardzone: Oznakowanie poziome: Oznakowanie pionowe: Oświetlenie nawigacyjne: ASPH 18 m NIE TAK NIE TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parameters of TWY C1: Surface: ASPH Width: 18 m Paved shoulders: NO Markings: YES Signs: NO Navigation lighting: YES (edge: blue, LIM, 3 INTST) SUP 17/15

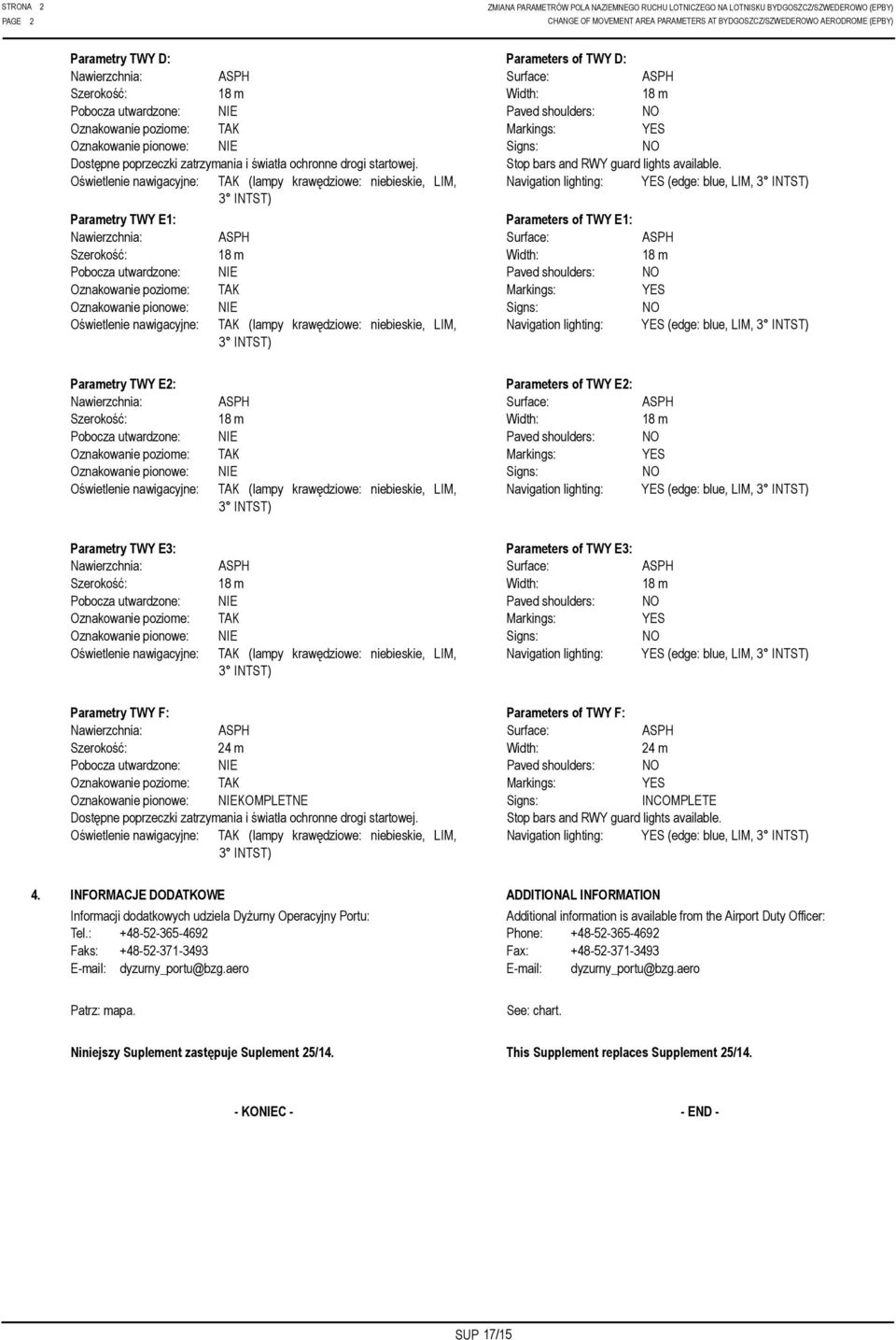

2 STRONA 1-2 PAGE 1-2 ZMIANA PARAMETRÓW POLA NAZIEMNEGO RUCHU LOTNICZEGO NA LOTNISKU BYDGOSZCZ/SZWEDEROWO (EPBY) CHANGE OF MOVEMENT AREA PARAMETERS AT BYDGOSZCZ/SZWEDEROWO AERODROME (EPBY) Parametry TWY D: Nawierzchnia: ASPH Szerokość: 18 m Pobocza utwardzone: NIE Oznakowanie poziome: TAK Oznakowanie pionowe: NIE Dostępne poprzeczki zatrzymania i światła ochronne drogi startowej. Oświetlenie nawigacyjne: TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parametry TWY E1: Nawierzchnia: ASPH Szerokość: 18 m Pobocza utwardzone: NIE Oznakowanie poziome: TAK Oznakowanie pionowe: NIE Oświetlenie nawigacyjne: TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parameters of TWY D: Surface: ASPH Width: 18 m Paved shoulders: NO Markings: YES Signs: NO Stop bars and RWY guard lights available. Navigation lighting: YES (edge: blue, LIM, 3 INTST) Parameters of TWY E1: Surface: ASPH Width: 18 m Paved shoulders: NO Markings: YES Signs: NO Navigation lighting: YES (edge: blue, LIM, 3 INTST) Parametry TWY E2: Nawierzchnia: Szerokość: Pobocza utwardzone: Oznakowanie poziome: Oznakowanie pionowe: Oświetlenie nawigacyjne: ASPH 18 m NIE TAK NIE TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parameters of TWY E2: Surface: Width: Paved shoulders: Markings: Signs: Navigation lighting: ASPH 18 m NO YES NO YES (edge: blue, LIM, 3 INTST) Parametry TWY E3: Nawierzchnia: Szerokość: Pobocza utwardzone: Oznakowanie poziome: Oznakowanie pionowe: Oświetlenie nawigacyjne: ASPH 18 m NIE TAK NIE TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parameters of TWY E3: Surface: Width: Paved shoulders: Markings: Signs: Navigation lighting: ASPH 18 m NO YES NO YES (edge: blue, LIM, 3 INTST) Parametry TWY F: Nawierzchnia: ASPH Szerokość: 24 m Pobocza utwardzone: NIE Oznakowanie poziome: TAK Oznakowanie pionowe: NIEKOMPLETNE Dostępne poprzeczki zatrzymania i światła ochronne drogi startowej. Oświetlenie nawigacyjne: TAK (lampy krawędziowe: niebieskie, LIM, 3 INTST) Parameters of TWY F: Surface: ASPH Width: 24 m Paved shoulders: NO Markings: YES Signs: INCOMPLETE Stop bars and RWY guard lights available. Navigation lighting: YES (edge: blue, LIM, 3 INTST) 4. INFORMACJE DODATKOWE ADDITIONAL INFORMATION Informacji dodatkowych udziela Dyżurny Operacyjny Portu: Tel.: Faks: dyzurny_portu@bzg.aero Additional information is available from the Airport Duty Officer: Phone: Fax: dyzurny_portu@bzg.aero Patrz: mapa. See: chart. Niniejszy Suplement zastępuje Suplement 25/14. This Supplement replaces Supplement 25/14. - KONIEC - - END - SUP 17/15

3 STRONA 3 PAGE 3 F D E3 C C1 E2 B E1 A CHART NOT TO SCALE SUP 17/15

4 OGRANICZENIE DOSTÊPNOŒCI LOTNISKA KRAKÓW/BALICE Z POWODU PRAC REMONTOWYCH NA RWY 07/25 LIMITED AVAILABILITY OF KRAKÓW/BALICE AERODROME DUE TO OVERHAUL WORKS ON RWY 07/25 STRONA 1-1 PAGE 1-1 POLSKA AGENCJA ŻEGLUGI POWIETRZNEJ POLISH AIR NAVIGATION SERVICES AGENCY SŁUŻBA INFORMACJI LOTNICZEJ AERONAUTICAL INFORMATION SERVICE SUP 18/15 (AD 2 EPPO) Warszawa, ul. Wieżowa 8 AIS HQ: , Fax: , AFS: EPWWYOYX NOTAM Office: , Fax: , AFS: EPWWYNYX ais.poland@pansa.pl, www: Obowiązuje od / Effective from 29 APR 2015 Obowiązuje do / Effective to 31 OCT 2015 EST PLANOWANE PRACE BUDOWLANE NA LOTNISKU POZNAŃ/ŁAWICA (EPPO) PLANNED CONSTRUCTION WORKS AT POZNAŃ/ ŁAWICA (EPPO) AERODROME Na terenie lotniska będą prowadzone prace polegające na renowacji nawierzchni, budowie i modernizacji świetlnych pomocy nawigacyjnych, kanalizacji kablowej i odwodnienia RWY i TWY N, mające wpływ na użytkowanie lotniska. RWY będzie niedostępna dla operacji lotniczych w następujących terminach (UTC): do w godzinach ; do w godzinach ; godzina 0600 do godzina 1400; do w godzinach ; do w godzinach TWY N będzie niedostępna dla operacji lotniczych w następujących terminach (UTC): godzina 0600 do godzina 1400; godzina 0600 do godzina Wykonanie prac podzielone jest na kilka etapów. 1. ETAP 1 STAGE Planowany termin rozpoczęcia prac: godzina 0600 UTC Planowany termin zakończenia prac: godzina 1400 UTC 1.2 Zakres prac: Scope of works: Renowacja pierwszej części nawierzchni RWY 10/28 na odcinku od THR RWY 10 do 290 m w stronę THR RWY 28. Within the aerodrome area, works will be carried out incorporating surface renovation, construction and modernization of navigation lights, cable ducting and drainage system for the RWY and TWY N, affecting the use of the aerodrome. The RWY will be unavailable for flight operations during the following periods (UTC): to between 2300 and 0345 hrs; to between 2300 and 0345 hrs; hrs to hrs; to between 2300 and 0345 hrs; to between 0000 and 0445 hrs; TWY N will be unavailable for flight operations during the following periods (UTC): hrs to hrs; hrs to hrs. The works are divided into stages. Planned time of commencement: hrs UTC Planned time of completion hrs UTC First portion of RWY 10/28 surface renovated over a distance of 290 m from RWY 10 THR towards RWY 28 THR. 1.3 Teren i zaplecze budowy: Construction site and maintenance base: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 1). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. 1.4 Ograniczenia i utrudnienia: Limitations and difficulties Przez cały okres prowadzenia robót niedostępna dla statków powietrznych będzie część RWY 10/28 od THR RWY 10 do 500 m w stronę THR RWY 28 oraz TWY D2 od THR 10 do skrzyżowania z TWY S. Skrócone będą deklarowane długości RWY 10/28. ILS RWY 28 będzie wyłączony. Szczegółowe informacje dotyczące dostępnych procedur podejścia do lądowania będą opublikowane w oddzielnym Suplemencie. The works will be carried out within the area depicted on the attached chart (Stage 1) Equipment, construction vehicles and the works area will be provided with visual aids for day and night use. Throughout the working period, the portion of RWY 10/28 from RWY 10 THR over a distance of 500 m towards RWY 28 THR as well as the portion of TWY D2 from THR 10 to the intersection with TWY S will be unavailable. The RWY 10/28 declared distances will be shortened. The RWY 28 ILS will be switched off. Detailed information on the available approach procedures will be published in a separate Supplement. 1.5 Parametry RWY 10/28 o zredukowanej długości. Parameters of RWY 10/28 with reduced length. SUP 18/15 29 APR 2015

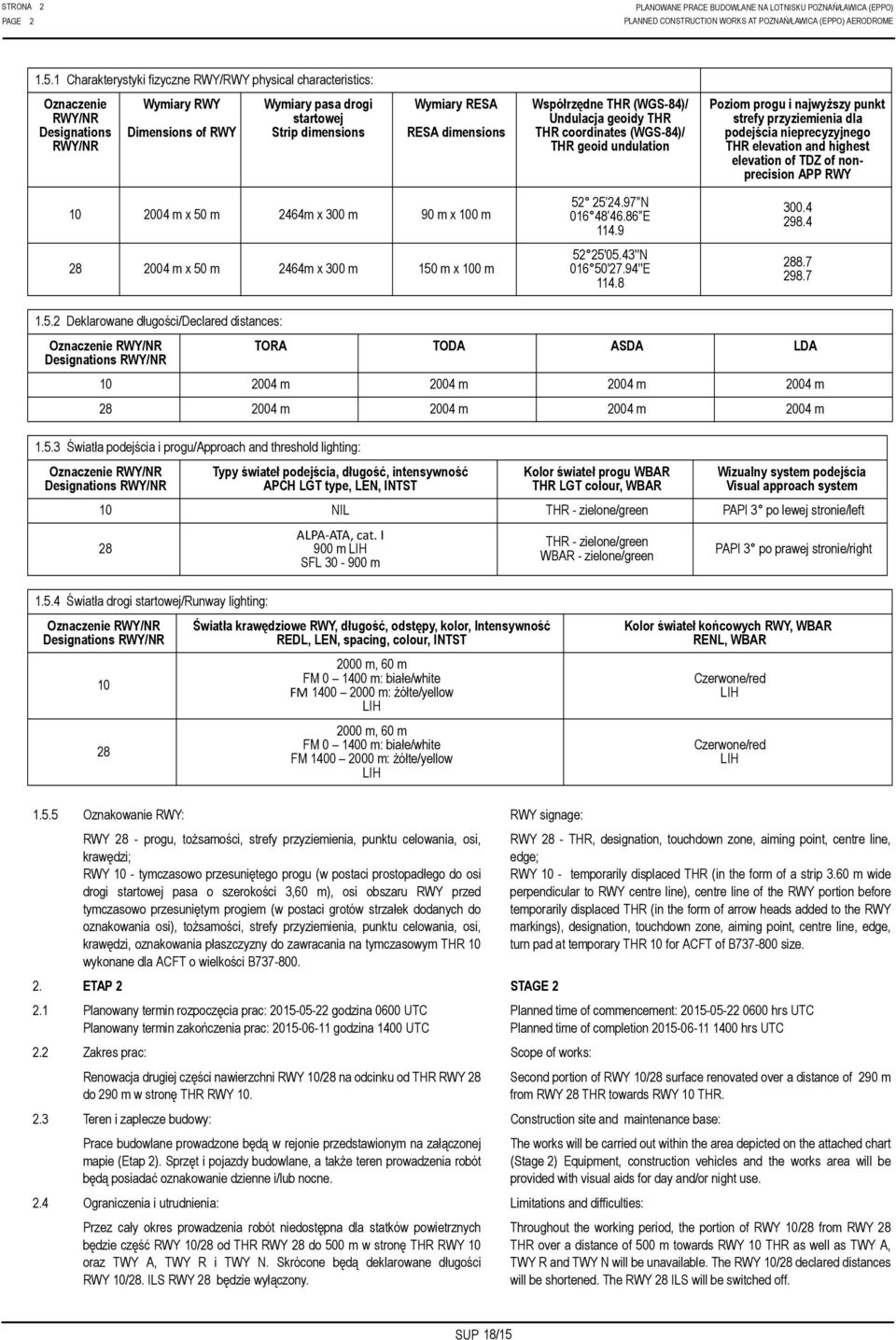

5 STRONA 1-2 PAGE 1-2 PLANOWANE PRACE BUDOWLANE NA LOTNISKU POZNAŃ/ŁAWICA (EPPO) PLANNED CONSTRUCTION WORKS AT POZNAŃ/ŁAWICA (EPPO) AERODROME Charakterystyki fizyczne RWY/RWY physical characteristics: Oznaczenie RWY/NR Designations RWY/NR Wymiary RWY Dimensions of RWY Wymiary pasa drogi startowej Strip dimensions Wymiary RESA RESA dimensions Współrzędne THR (WGS-84)/ Undulacja geoidy THR THR coordinates (WGS-84)/ THR geoid undulation Poziom progu i najwyższy punkt strefy przyziemienia dla podejścia nieprecyzyjnego THR elevation and highest elevation of TDZ of nonprecision APP RWY m x 50 m 2464m x 300 m 90 m x 100 m m x 50 m 2464m x 300 m 150 m x 100 m N E '05.43''N '27.94''E Deklarowane długości/declared distances: Oznaczenie RWY/NR Designations RWY/NR TORA TODA ASDA LDA m 2004 m 2004 m 2004 m m 2004 m 2004 m 2004 m Światła podejścia i progu/approach and threshold lighting: Oznaczenie RWY/NR Designations RWY/NR Typy świateł podejścia, długość, intensywność APCH LGT type, LEN, INTST Kolor świateł progu WBAR THR LGT colour, WBAR Wizualny system podejścia Visual approach system 10 NIL THR - zielone/green PAPI 3 po lewej stronie/left 28 ALPA-ATA, cat. I 900 m LIH SFL m THR - zielone/green WBAR - zielone/green PAPI 3 po prawej stronie/right Światła drogi startowej/runway lighting: Oznaczenie RWY/NR Designations RWY/NR Światła krawędziowe RWY, długość, odstępy, kolor, Intensywność REDL, LEN, spacing, colour, INTST 2000 m, 60 m FM m: białe/white FM m: żółte/yellow LIH 2000 m, 60 m FM m: białe/white FM m: żółte/yellow LIH Kolor świateł końcowych RWY, WBAR RENL, WBAR Czerwone/red LIH Czerwone/red LIH Oznakowanie RWY: RWY signage: RWY 28 - progu, tożsamości, strefy przyziemienia, punktu celowania, osi, krawędzi; RWY 10 - tymczasowo przesuniętego progu (w postaci prostopadłego do osi drogi startowej pasa o szerokości 3,60 m), osi obszaru RWY przed tymczasowo przesuniętym progiem (w postaci grotów strzałek dodanych do oznakowania osi), tożsamości, strefy przyziemienia, punktu celowania, osi, krawędzi, oznakowania płaszczyzny do zawracania na tymczasowym THR 10 wykonane dla ACFT o wielkości B RWY 28 - THR, designation, touchdown zone, aiming point, centre line, edge; RWY 10 - temporarily displaced THR (in the form of a strip 3.60 m wide perpendicular to RWY centre line), centre line of the RWY portion before temporarily displaced THR (in the form of arrow heads added to the RWY markings), designation, touchdown zone, aiming point, centre line, edge, turn pad at temporary THR 10 for ACFT of B size. 2. ETAP 2 STAGE Planowany termin rozpoczęcia prac: godzina 0600 UTC Planowany termin zakończenia prac: godzina 1400 UTC 2.2 Zakres prac: Scope of works: Renowacja drugiej części nawierzchni RWY 10/28 na odcinku od THR RWY 28 do 290 m w stronę THR RWY 10. Planned time of commencement: hrs UTC Planned time of completion hrs UTC Second portion of RWY 10/28 surface renovated over a distance of 290 m from RWY 28 THR towards RWY 10 THR. 2.3 Teren i zaplecze budowy: Construction site and maintenance base: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 2). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. 2.4 Ograniczenia i utrudnienia: Limitations and difficulties: Przez cały okres prowadzenia robót niedostępna dla statków powietrznych będzie część RWY 10/28 od THR RWY 28 do 500 m w stronę THR RWY 10 oraz TWY A, TWY R i TWY N. Skrócone będą deklarowane długości RWY 10/28. ILS RWY 28 będzie wyłączony. The works will be carried out within the area depicted on the attached chart (Stage 2) Equipment, construction vehicles and the works area will be provided with visual aids for day and/or night use. Throughout the working period, the portion of RWY 10/28 from RWY 28 THR over a distance of 500 m towards RWY 10 THR as well as TWY A, TWY R and TWY N will be unavailable. The RWY 10/28 declared distances will be shortened. The RWY 28 ILS will be switched off. 29 APR 2015 SUP 18/15

6 PLANOWANE PRACE BUDOWLANE NA LOTNISKU POZNAŃ/ŁAWICA (EPPO) PLANNED CONSTRUCTION WORKS AT POZNAŃ/ŁAWICA (EPPO) AERODROME STRONA 1-3 PAGE 1-3 Szczegółowe informacje dotyczące dostępnych procedur podejścia do lądowania będą opublikowane w oddzielnym suplemencie. Detailed information on the available approach procedures will be published in a separate Supplement. 2.5 Parametry RWY 10/28 o zredukowanej długości. Parameters of RWY 10/28 with reduced length Charakterystyki fizyczne RWY/RWY physical characteristics: Oznaczenie RWY/NR Designations RWY/NR Wymiary RWY Dimensions of RWY Wymiary pasa drogi startowej Strip dimensions Wymiary RESA RESA dimensions m x 50 m 2124 m x 300 m 150 m x 100 m m x 50 m 2124 m x 300 m 240 m x 100 m Współrzędne THR (WGS- 84)/ Undulacja geoidy THR THR coordinates (WGS- 84)/ THR geoid undulation 52 25'29.85''N '21.62''E ,35 N ,54 E Poziom progu i najwyższy punkt strefy przyziemienia dla podejścia nieprecyzyjnego THR elevation and highest elevation of TDZ of nonprecision APP RWY Deklarowane długości/declared distances: Oznaczenie RWY/NR Designations RWY/NR TORA TODA ASDA LDA m 2004 m 2004 m 2004 m m 2004 m 2004 m 2004 m Światła podejścia i progu/approach and threshold lighting: Oznaczenie RWY/NR Designations RWY/NR Typy świateł podejścia, długość, intensywność APCH LGT type, LEN, INTST Kolor świateł progu WBAR THR LGT colour, WBAR Wizualny system podejścia Visual approach system 10 SALS, 420 m LIH THR - zielone/green PAPI 3 po lewej stronie/left 28 NIL THR - zielone/green WBAR - zielone/green PAPI 3 po prawej stronie/right Światła drogi startowej/runway lighting: Oznaczenie RWY/NR Designations RWY/NR Światła krawędziowe RWY, długość, odstępy, kolor, Intensywność REDL, LEN, spacing, colour, INTST 2000 m, 60 m FM m: białe/white FM m: żółte/yellow LIH 2000 m, 60 m FM m: białe/white FM m: żółte/yellow LIH Kolor świateł końcowych RWY, WBAR RENL, WBAR Czerwone/red LIH Czerwone/red LIH Oznakowanie RWY: RWY signage: RWY 10 - progu, tożsamości, strefy przyziemienia, punktu celowania, osi, krawędzi; RWY 28 - tymczasowo przesuniętego progu (w postaci prostopadłego do osi drogi startowej pasa o szerokości 3,60 m), osi obszaru RWY przed tymczasowo przesuniętym progiem (w postaci grotów strzałek dodanych do oznakowania osi), tożsamości, strefy przyziemienia, punktu celowania, osi, krawędzi, oznakowania płaszczyzny do zawracania na tymczasowym THR 28 wykonane dla ACFT o wielkości B ETAP 3 STAGE Planowany termin rozpoczęcia prac: godzina 0600 UTC Planowany termin zakończenia prac: godzina 1400 UTC Dokładne terminy zamknięcia RWY 10/28 będą opublikowane w NOTAM. RWY 10 - THR, designation, touchdown zone, aiming point, centre line, edge; RWY 28 - temporarily displaced THR (in the form of a strip 3.60 m wide perpendicular to RWY centre line), centre line of the RWY portion before temporarily displaced THR (in the form of arrow heads added to the RWY markings), designation, touchdown zone, aiming point, centre line, edge, turn pad at temporary THR 28 for ACFT of B size. Planned time of commencement: hrs UTC Planned time of completion hrs UTC The actual dates of RWY 10/28 closure will be published by NOTAM. 3.2 Zakres prac: Scope of works Renowacja środkowej części nawierzchni RWY 10/28 na odcinku 1500 m. Middle portion of RWY 10/28 surface renovated over a distance of 1500 m. 3.3 Teren i zaplecze budowy: Construction site and maintenance base: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 3). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. The works will be carried out within the area depicted on the attached chart (Stage 3). Equipment, construction vehicles and the works area will be provided with visual aids for day and/or night use. SUP 18/15 29 APR 2015

7 STRONA 1-4 PAGE 1-4 PLANOWANE PRACE BUDOWLANE NA LOTNISKU POZNAŃ/ŁAWICA (EPPO) PLANNED CONSTRUCTION WORKS AT POZNAŃ/ŁAWICA (EPPO) AERODROME 3.4 Ograniczenia i utrudnienia: Limitations and difficulties: RWY będzie nieczynna dla ruchu statków powietrznych Wszelkie dane dotyczące ograniczeń i utrudnień będą publikowane za pomocą NOTAM. 4. ETAP 4 STAGE Planowany termin rozpoczęcia prac: godzina 2300 UTC Planowany termin zakończenia prac: godzina 1500 UTC Dokładne terminy zamknięcia TWY N będą opublikowane w NOTAM. 4.2 Zakres prac: Scope of works: Renowacja nawierzchni TWY N z budową poboczy, wymianą oświetlenia krawędziowego oraz modernizacją odwodnienia. The RWY will be unavailable for aircraft movements. Any details regarding limitations and difficulties will be published by NOTAM. Planned time of commencement: hrs UTC Planned time of completion hrs UTC The actual dates of TWY N closure will be published by NOTAM. Renovation of TWY N surface including construction of RWY shoulders, change of edge lighting and modernization of drainage system. 4.3 Teren i zaplecze budowy: Construction site and maintenance base: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 4). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. 4.4 Ograniczenia i utrudnienia: Limitations and difficulties: Możliwe czasowe wyłączenia ILS GP. Płyty postojowe APRON 2 i APRON 3 będą czasowo niedostępne dla statków powietrznych. Wszelkie dane dotyczące ograniczeń i utrudnień będą publikowane za pomocą NOTAM. Poza wymienionymi etapami przez cały okres obowiązywania suplementu będą prowadzone prace w pasie drogi startowej. Czasowo będą wyłączane z użytkowania różne odcinki dróg kołowania prowadzących do drogi startowej. Wszelkie dane dotyczące ograniczeń i utrudnień będą publikowane za pomocą NOTAM. The works will be carried out within the area depicted on the attached chart (Stage 4). Equipment, construction vehicles and the works area will be provided with visual aids for day and/or night use. Possible unserviceability of the ILS GP. APN 2 and APN 3 will be temporarily unavailable for aircraft. Any details regarding limitations and difficulties will be published by NOTAM. Except for the above mentioned stages, works will be carried out within the RWY strip throughout the effective period of this Supplement. Different portions of the TWYs leading to the RWY will be temporarily unserviceable. Any details regarding limitations and difficulties will be published by NOTAM. 5. INFORMACJE DODATKOWE ADDITIONAL INFORMATION Dodatkowe informacje można uzyskać u Dyżurnego Operacyjnego Portu: Additional information may be obtained from the Airport Duty Officer: ops@airport-poznan.com.pl ops@airport-poznan.com.pl Telefon: Phone: Faks: Fax: Patrz: mapy. See: charts. - KONIEC - - END - 29 APR 2015 SUP 18/15

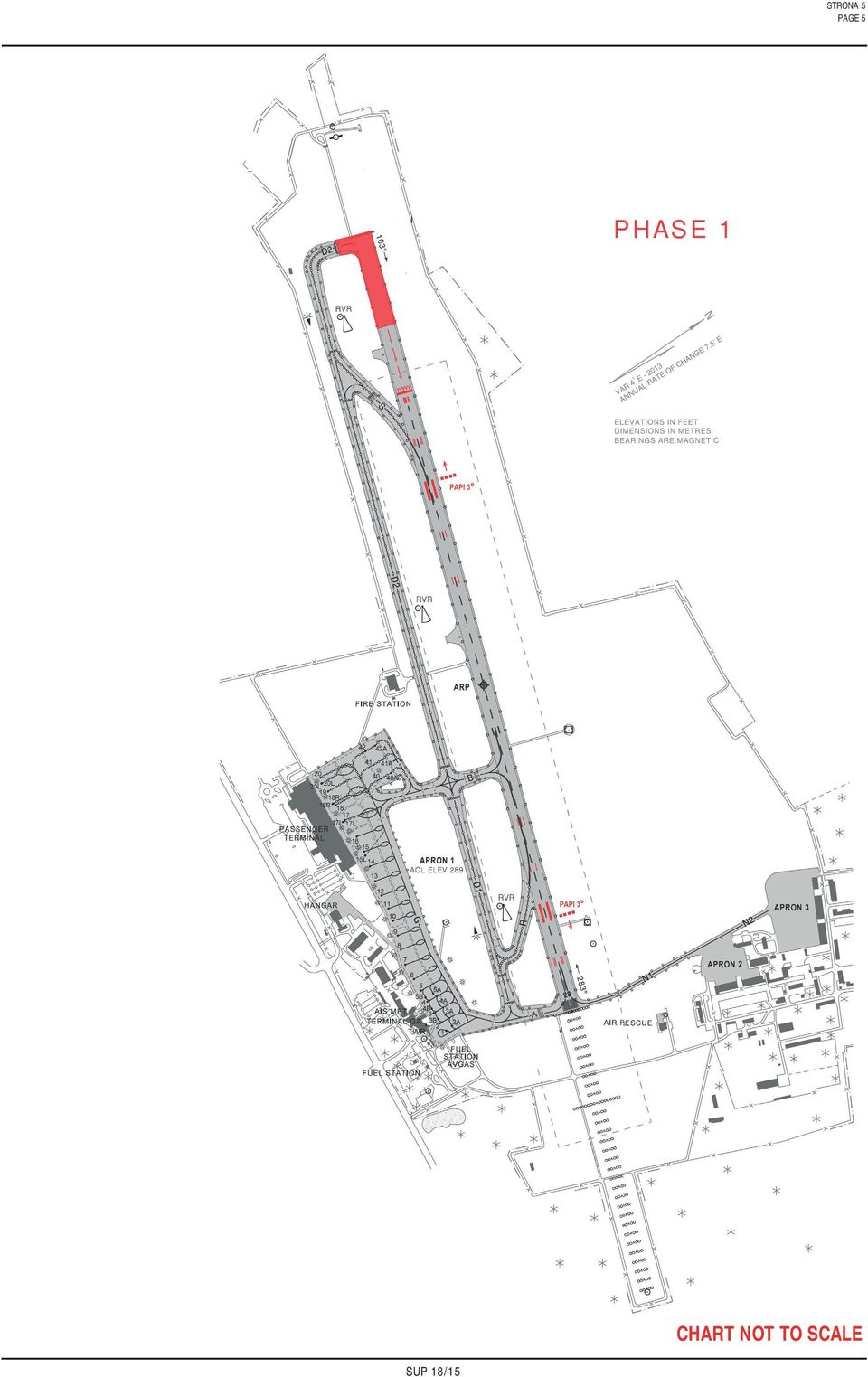

8 STRONA 5 PAGE 5 PHASE 1 CHART NOT TO SCALE SUP 18/15

9 STRONA 6 PAGE 6 PHASE 2 CHART NOT TO SCALE SUP 18/15

10 STRONA 7 PAGE 7 PHASE 3 CHART NOT TO SCALE SUP 18/15

11 STRONA 8 PAGE 8 PHASE 4 CHART NOT TO SCALE SUP 18/15

12 OGRANICZENIE DOSTÊPNOŒCI LOTNISKA KRAKÓW/BALICE Z POWODU PRAC REMONTOWYCH NA RWY 07/25 LIMITED AVAILABILITY OF KRAKÓW/BALICE AERODROME DUE TO OVERHAUL WORKS ON RWY 07/25 STRONA 1-1 PAGE 1-1 POLSKA AGENCJA ŻEGLUGI POWIETRZNEJ POLISH AIR NAVIGATION SERVICES AGENCY SŁUŻBA INFORMACJI LOTNICZEJ AERONAUTICAL INFORMATION SERVICE SUP 19/15 (AD 2 EPPO) Warszawa, ul. Wieżowa 8 AIS HQ: , Fax: , AFS: EPWWYOYX NOTAM Office: , Fax: , AFS: EPWWYNYX ais.poland@pansa.pl, www: Obowiązuje od / Effective from 30 APR 2015 Obowiązuje do / Effective to 31 OCT 2015 EST OGRANICZENIA W INSTRUMENTALNYCH PROCEDU- RACH LOTU DLA LOTNISKA POZNAŃ/ŁAWICA (EPPO) RESTRICTIONS ON INSTRUMENT FLIGHT PROCEDURES FOR POZNAŃ/ŁAWICA (EPPO) AERODROME Z powodu prac renowacyjnych nawierzchni RWY opisanych w SUP 18/15 (AD 2 EPPO) wprowadzone zostają ograniczenia opisane poniżej. Due to the renovation of RWY surface described in SUP 18/15 (AD 2 EPPO), the restrictions listed below are introduced. Etap 1 (planowany od UTC do UTC) Phase I (planned for the period from UTC to UTC) 1. Zawiesza się operacyjnie procedury: The following procedures are operationally suspended: - SID RWY 28 (AD2 EPPO 4-1-3), - SID RWY 28 (AD2 EPPO 4-1-3), - ILS or LOC RWY 28 (AD2 EPPO 6-1-1), - ILS or LOC RWY 28 (AD2 EPPO 6-1-1), - VOR RWY 10 (AD2 EPPO 6-2-1), - VOR RWY 10 (AD2 EPPO 6-2-1), - RNAV (GNSS) RWY 10 (AD2 EPPO ). - RNAV (GNSS) RWY 10 (AD2 EPPO ). 2. Dla operacji IFR na kierunku RWY 10 obowiązują tymczasowe procedury: For RWY 10 IFR operations, the temporary procedures are applicable: - VOR RWY 10 (patrz załączona mapa), - VOR RWY 29 (see the attached chart), - RNAV (GNSS) RWY 10 (patrz załączona mapa). - RNAV (GNSS) RWY 10 (see the attached chart). Etap II (planowany od UTC do UTC) Phase II (planned for the period from UTC to UTC) 1. Zawiesza się operacyjnie procedury: The following procedures are operationally suspended: - SID RWY 10 (AD 2 EPPO 4-1-1), - SID RWY 10 (AD 2 EPPO 4-1-1), - ILS or LOC RWY 28 (AD2 EPPO 6-1-1), - ILS or LOC RWY 28 (AD2 EPPO 6-1-1), - VOR RWY 28 (AD2 EPPO 6-2-3), - VOR RWY 28 (AD2 EPPO 6-2-3), - RNAV (GNSS) RWY 28 (AD2 EPPO ). - RNAV (GNSS) RWY 28 (AD2 EPPO ). 2. Dla operacji IFR na kierunku RWY 28 obowiązują tymczasowe procedury: For RWY 28 IFR operations, the temporary procedures are applicable: - VOR RWY 28 (patrz załączona mapa), - VOR RWY 28 (see the attached chart), - RNAV (GNSS) RWY 28 (patrz załączona mapa). - RNAV (GNSS) RWY 28 (see the attached chart). Etap III (planowany od UTC do UTC) Phase III (planned for the period from UTC to UTC) Ograniczenia w dostępności instrumentalnych procedur lotu dla EPPO będą publikowane w formie NOTAM. Restrictions on the availability of instrument flight procedures for EPPO will be published by NOTAM. Patrz: mapy. See: charts. - KONIEC - - END - SUP 19/15 30 APR 2015

13 STRONA WOLNA INTENTIONALLY LEFT BLANK

14

15

16

17

18

19 STRONA 8 PAGE 8 POZNAŃ/ŁAWICA RNAV (GNSS) RWY 10 (CAT A/B/C/D) EPPO RNAV (GNSS) RWY 10 FROM IDLIS WP SEQUENCE IF (IDLIS) FAF MAPt (PO301) MATF (PO371) MAF (CZE) WGS-84 COORDINATES N E N E N E N E N E PATH TERMINATOR FLY- OVER TURN DIRECTION BEARING GEO /MAG DISTANCE NM RESTRICTIONS IF TF - R TF Y A DF Y R - - K185- DF A6000 SUP 19/15

20

21 STRONA 10 PAGE 10 POZNAŃ/ŁAWICA RNAV (GNSS) RWY 28 (CAT A/B/C/D) EPPO RNAV (GNSS) RWY 28 FROM ARBIR WP SEQUENCE IAF (ARBIR) IF (PO373) FAF MAPt (PO302) MATF (PO374) MATF (PO375) MAF (CZE) WGS-84 COORDINATES N E N E N E N E N E N E N E PATH TERMINATOR FLY- OVER TURN DIRECTION BEARING GEO /MAG DISTANCE NM RESTRICTIONS IF TF - L TF TF Y CF Y L K K185- DF - R DF A6000 SUP 19/15

22 OGRANICZENIE DOSTÊPNOŒCI LOTNISKA KRAKÓW/BALICE Z POWODU PRAC REMONTOWYCH NA RWY 07/25 LIMITED AVAILABILITY OF KRAKÓW/BALICE AERODROME DUE TO OVERHAUL WORKS ON RWY 07/25 STRONA 1-1 PAGE 1-1 POLSKA AGENCJA ŻEGLUGI POWIETRZNEJ POLISH AIR NAVIGATION SERVICES AGENCY SŁUŻBA INFORMACJI LOTNICZEJ AERONAUTICAL INFORMATION SERVICE SUP 20/15 (AD 2 EPSC) Warszawa, ul.wieżowa 8 AIS HQ: , Fax: , AFS: EPWWYOYX NOTAM Office: , Fax: , AFS: EPWWYNYX ais.poland@pansa.pl, www: PRACE BUDOWLANE NA LOTNISKU SZCZECIN/ GOLENIÓW (EPSC) Obowiązuje od / Effective from Obowiązuje do / Effective to 22 JUL 2015 EST CONSTRUCTION WORKS AT SZCZECIN/GOLENIÓW (EPSC) AERODROME Na terenie lotniska w 2015 r. od kwietnia do czerwca prowadzony będzie remont kapitalny RWY 13/31. Prowadzone prace mogą wpływać na użytkowników lotniska. Rozpoczęcie prac planowane jest na dzień , a zakończenie na Dokładne terminy podane zostaną w NOTAM. W tym czasie na lotnisku uruchomiona zostanie równoległa RWY 31R/13L o parametrach jak niżej. In the year 2015, overhaul works on RWY 13/31 will be carried out at the aerodrome from April to June. The works may affect aerodrome users. The works are planned to be commenced on and completed on Exact dates will be notified by NOTAM. During this time, the parallel RWY 31R/13L with parameters detailed below will be put in service. 1. FIZYCZNE CHARAKTERYSTYKI DROGI STARTOWEJ RWY PHYSICAL CHARACTERISTICS a) Lokalizacja: 180 m w kierunku NE wzdłuż RWY 13/31; Location: 180 m to the NE along RWY 13/31; b) Wymiary: 2100 x 45 m; Dimensions: 2100 x 45 m; c) Klasyfikacja nośności/nawierzchnia: RWY 13L: PCN 80 F/B/W/T, ASPH; RWY 31R: PCN 80 F/B/W/T, ASPH; d) Współrzędne THR (WGS-84), undulacja geoidy: 13L: 53 35'27,50"N '39,45"E, 116 ft; 31R:53 34'43,04"N '05,74"E, 116 ft; e) Poziom progu, najwyższy punkt przyziemienia dla podejścia nieprecyzyjnego: 13L: 126 ft, NIL; 31R:150 ft, 153 ft; Bearing strength/surface: RWY 13L: PCN 80 F/B/W/T, ASPH; RWY 31R: PCN 80 F/B/W/T, ASPH; THR coordinates (WGS-84), geoid undulation: 13L: 53 35'27,50"N '39,45"E, 116 ft; 31R:53 34'43,04"N '05,74"E, 116 ft; THR elevation, highest elevation of TDZ of non-procision APP RWY: 13L: 126 ft, NIL; 31R:150 ft, 153 ft; f) Pas RWY: 2220 x 300 m; RWY strip: 2220 x 300 m; g) Deklarowane długości: Declared distances: TORA (m) TODA (m) ASDA (m) LDA (m) 31R L h) Kalibracja sczepności: 0,70/0,71/0,72, mierzona urządzeniem ASFT (T10) przy prędkości 65 km/h na mokrej nawierzchni przy 1 mm wody. Surface friction: 0.70/0.71/0.72, measured with ASFT (T10) at a speed of 65 km/h on wet surface with water layer 1 mm deep. 2. ŚWIATŁA DROGI STARTOWEJ I ŚWIATŁA PODEJŚCIA RWY AND APCH LIGHTING a) Uproszczony system świateł podejścia przed THR 31R, 420 m, LIH; Simple approach lighting system before THR 31R, 420 m, LIH; b) Światła THR 31R (zielone) i końca RWY przy THR 31R (czerwone), LIH; Threshold lights (green) and RWY end lights (red) at THR 31R, LIH; c) Światła końca RWY przy THR 13L, czerwone, LIH; RWY end lights at THR 13L, red, LIH; d) Światła krawędziowe: Edge lights: 13L: m białe, m żółte, odstępy 60 m; 13L: m white, m yellow, 60 m spacing; 31R: m białe, m żółte, odstępy 60 m; 31R: m white, m yellow, 60 m spacing; e) Wskaźnik APAPI, 3 z lewej strony RWY 31R/13L; APAPI, 3 left of RWY 31R/13L; f) Nieoświetlona oś centralna, linia przerywana, biała, 2000/30/20 m. Centre line not illuminated, broken, white, 2000/30/20/ m. Oświetlenie nawigacyjne będzie włączane do każdej operacji lądowania. The navigation lighting will be switched on for each landing operation. SUP 20/15

23 STRONA 1-2 PAGE 1-2 PRACE BUDOWLANE NA LOTNISKU SZCZECIN/GOLENIÓW (EPSC) CONSTRUCTION WORKS AT SZCZECIN/GOLENIÓW (EPSC) AERODROME 3. OZNAKOWANIE POZIOME MARKINGS RWY: zgodnie z zaleceniami zawartymi w Załączniku 14 ICAO (oznakowanie progowe, znaki stałej odległości, punkt celowania, oś centralna, linie krawędziowe) kolor biały; linie zejścia z RWY na stanowiska postojowe żółte. TWY D i E: poprzeczki zatrzymania 60 m od krawędzi RWY 13L/31R od strony NE. APN nr 1 i 2: oznakowano 7 stanowisk postojowych (kod ref. C: stanowiska nr 1, 2, 3, 4, 5, 6; kod ref. D i E: stanowisko nr 7); linie prowadzące kolor żółty. 4. OZNAKOWANIE PIONOWE SIGNS RWY: in accordance with ICAO Annex 14 provisions (threshold, fixed distance, aiming point, centre line, edge) white, lines leading from RWY exit to parking stands yellow. TWYs D and E: stop bars 60 m from the RWY 13L/31R edge on the NE side. APNs No. 1 and No. 2: 7 parking stands (code C: stands No. 1, 2,3,4,5 6; codes D and E: stand No. 7); guidance lines yellow. Znaki informacyjne dla wszystkich dróg kołowania, drogi startowej oraz płyt postojowych. Information signs provided for all TWYs, RWY and APNs. 5. PROCEDURY DO STARTU I LĄDOWANIA TAKE-OFF AND LANDING PROCEDURES Patrz SUP 21/15. See SUP 21/ DOSTĘPNOŚĆ MIEJSC POSTOJOWYCH AVAILABLE PARKING STANDS a) 4 dla ACFT o kodzie referencyjnym C; 4 for Code C ACFT; b) 1 dla ACFT o kodzie referencyjnym D lub E; 1 for Code D or E ACFT; c) 10 dla ACFT lotnictwa ogólnego (GA); 10 for General Aviation ACFT; d) Nowe APN nr 1 i 2 CONC PCN 80 R/B/W/T New APNs No. 1 and 2 CONC, PCN 80 R/B/W/T; e) Punkt sprawdzania wysokościomierzy: APN 1, 123 ft AMSL. Altimeter check location: APN 1, 123 ft AMSL. 7. SZEROKOŚĆ DRÓG KOŁOWANIA, NAWIERZCHNIE I NOŚNOŚĆ TWY WIDTH, SURFACES AND BEARING STRENGTH a) TWY A1: 16 m, ASPH, PCN 59F/B/X/T TWY A1: 16 m, ASPH, PCN 59F/B/X/T b) TWY A2 i A3: 14 m, ASPH, PCN 59F/B/X/T TWY A2 i A3: 14 m, ASPH, PCN 59F/B/X/T c) TWY B: 23 m, ASPH (niedostępna dla ruchu lotniczego) TWY B: 23 m, ASPH (not available for air traffic) d) TWY C: 23 m, ASPH (niedostępna dla ruchu lotniczego) TWY C: 23 m, ASPH (not available for air traffic) e) TWY D: 16 m, ASPH, PCN 59F/B/X/T TWY D: 16 m, ASPH, PCN 59F/B/X/T f) TWY E: 12 m, ASPH, PCN 59F/B/X/T TWY E: 12 m, ASPH, PCN 59F/B/X/T g) TWY F: 23 m, ASPH, PCN 59F/B/X/T TWY F: 23 m, ASPH, PCN 59F/B/X/T h) TWY G1: 8 m, ASPH TWY G1: 8 m, ASPH i) TWY G2: 10 m, ASPH (niedostępna dla ruchu lotniczego) TWY G2: 10 m, ASPH (not available for air traffic) j) TWY H: 23 m, ASPH (niedostępna dla ruchu lotniczego) TWY H: 23 m, ASPH (not available for air traffic) 8. ŚWIATŁA DRÓG KOŁOWANIA TWY LIGHTS 1. Krawędziowe: TWY A1, A2, A3, D, E, F, G1, G2; LIM, 3 INTST. Edge: TWYs A1, A2, A3, D, E, F, G1, G2; LIM, 3 INTST. 2. Światła linii centralnych: brak. Centre line: none. 9. OGRANICZENIA NA LOTNISKU OPERATIONAL IMPLICATIONS a) Do lądowania dostępna tylko RWY 31R. Landings to be performed on RWY 31R only. b) Do startu dostepna tylko RWY 13L. Take-offs to be performed on RWY 13L only. c) Do kołowania dostępne będą drogi: A1, A2, A3, D na odcinku od A1 do RWY 31R/13L, E na odcinku od A2 do RWY 31R/13L i G na odcinku od A2 do bazy LPR. TWYs available for taxiing: A1, A2, A3, D (section between A1 and RWY 31R/13L), E (section between A2 and RWY 31R/13L), G (section between A2 and Air Rescue Base). d) TWY F i APN 4 przeznaczone na tzw. MIEJSCE ODIZOLOWANE. TWY F and APN 4 intended for the so called ISOLATED SITE. e) Po lądowaniu na RWY 31R i zakończonym dobiegu obowiązkowe zatrzymanie przed progiem 13L, dalsze kołowanie do miejsc postojowych tylko w asyście koordynatora FOLLOW ME. f) Odkołowanie z miejsc postojowych do RWY 13L tylko w asyście koordynatora FOLLOW ME. After landing on RWY 31R and completed roll-out, aircraft must stop before THR 13L. Further taxiing to be performed only with FOLLOW ME assistance. Taxiing from RWY 13L holding positions with FOLLOW ME assistance only. 10. OZNAKOWANIE ZAMKNIĘTYCH ODCINKÓW DRÓG VISUAL AIDS FOR CLOSED TWY SECTIONS a) Oznakowanie dzienne i nocne zgodne z zapisami w Załączniku 14 ICAO. Visual aids for day and night use in accordance with ICAO Annex 14 provisions. b) Remontowana RWY 13/31 oznakowana będzie poziomymi znakami X (36 x 1,8 m) rozmieszczonymi na RWY w odstępach co 300 m. c) Oświetlenie nieczynnej RWY 13R/31L, APCH 31L i APCH 13R zostanie trwale wyłączone. 11. ZABEZPIECZENIE REJONU PRAC SECURING OF THE WORKS AREA Rejon, w którym będą prowadzone prace zostanie wygrodzony, trwale oddzielony od czynnej części lotniska. Ogrodzenie zostanie wykonane z segmentów stalowych, będzie dozorowane przez 24 HR przez służby lotniskowe. The renovated RWY 13/31 will be provided with X markings (36 x 1.8 m) placed at 300 m intervals. The lighting of the closed RWY 13R/31L (APCH 31L and APCH 13R) will be permanently switched off. The works area will be fenced and permanently separated from the active part of the aerodrome. The fencing will be made of steel segments and supervised 24 HR by aerodrome services. SUP 20/15

24 PRACE BUDOWLANE NA LOTNISKU SZCZECIN/GOLENIÓW (EPSC) CONSTRUCTION WORKS AT SZCZECIN/GOLENIÓW (EPSC) AERODROME STRONA 1-3 PAGE INFORMACJE DODATKOWE ADDITIONAL INFORMATION Prace budowlane prowadzone będą przy użyciu różnego rodzaju sprzętu budowlanego. Zaleca się szczególną ostrożność przy wykonywaniu operacji podlotu przez śmigłowce (dokładnie po osiach centralnych dróg kołowania). Niskie przeloty niemożliwe nad lotniskiem. Wszelkie inne informacje dotyczące prowadzonych prac można uzyskać u Dyżurnego Operacyjnego Portu: Tel.: Tel. kom.: Faks: dop@airport.com.pl Various building equipment will be used during the construction works. Special caution is advised while performing air taxi by helicopters (precisely along the centre lines of the taxiways). Low flying above the aerodrome is not possible. Any additional information on the conducted works may be obtained from the Airport Duty Officer: Phone: Mobile: Fax: dop@airport.com.pl Patrz: mapa. See: chart. Niniejszy Suplement zastępuje Suplement 80/14. This Supplement replaces Supplement 80/14. - KONIEC - - END - SUP 20/15
