1 DANE DO SUPLEMENTU AIP Obowiązuje: od PLANOWANE PRACE BUDOWLANE NA LOTNISKU do EST POZNAN LAWICA Na terenie lotniska będą prowadzone prace polegające na renowacji nawierzchni, budowie i modernizacji świetlnych pomocy nawigacyjnych,, kanalizacji kablowej i odwodnienia RWY i TWY N, mające wpływ na użytkowanie lotniska. RWY będzie niedostępna dla operacji lotniczych w następujących terminach: godzina 06:00 UTC do godzina 14:00 UTC; do w godzinach 23:00 03:45 UTC; do w godzinach 23:00 03:45 UTC; do w godzinach 23:00 03:45 UTC; do w godzinach 00:00 04:45 UTC; TWY N będzie niedostępna dla operacji lotniczych w następujących terminach: godzina 06:00 UTC do godzina 14:00 UTC godzina 06:00 UTC do godzina 15:00 UTC Wykonanie prac podzielone jest na kilka etapów. ETAP 1 1. Planowany termin rozpoczęcia prac: godzina 06:00 UTC Planowany termin zakończenia prac: godzina 14:00 UTC 2. Zakres prac: Renowacja pierwszej części nawierzchni RWY 10/28 na odcinku od THR RWY 10 do 290 m w stronę THR RWY Teren i zaplecze budowy: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 1). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. 4. Ograniczenia i utrudnienia: Przez cały okres prowadzenia robót niedostępna dla statków powietrznych będzie część RWY 10/28 od THR RWY 10 do 500 m w stronę THR RWY 28 oraz TWY D2 od THR 10 do skrzyżowania z TWY S. Skrócone będą deklarowane długości RWY 10/28. ILS RWY 28 będzie wyłączony. Szczegółowe informacje dotyczące dostępnych procedur podejścia do lądowania będą opublikowane w oddzielnym suplemencie. 5. Parametry RWY 10/28 o zredukowanej długości Charakterystyki fizyczne RWY: Designation s Wymiary RWY Dimensions of RWY Wymiary pasa drogi startowej Strip dimensions Wymiary RESA RESA dimensions m x 50 m 2464m x 300 m 90 m x 100 m Współrzędne THR (WGS-84)/ Undulacja geoidy THR THR coordinates (WGS-84)/ THR geoid undulation 52 o 25 24,97 N 016 o 48 46,86 E 114,9 Poziom progu i najwyższy punkt strefy przyziemienia dla podejścia nieprecyzyjnego THR elevation and highest elevation of TDZ of nonprecision APP RWY 300,4 298, Strona 1 z 9

RWY będzie niedostępna dla operacji lotniczych w następujących terminach: 2015-09-21 godzina 06:00 UTC do 2015-10-11 godzina 14:00 UTC; 2015-04-30 do 2015-06-11 w godzinach 23:00 03:45 UTC;

2 m x 50 m 2464m x 300 m 150 m x 100 m 52 25'05.43''N '27.94''E Deklarowane długości: Designations TORA TODA ASDA LDA m 2004 m 2004 m 2004 m m 2004 m 2004 m 2004 m 5.3. Światła podejścia i progu: Designations 10 Typy świateł podejścia, długość, intensywność APCH LGT type, LEN, INTST NIL Kolor świateł progu WBAR THR LGT colour, WBAR THR - zielone/green Wizualny system podejścia Visual approach system PAPI 3 0 po lewej stronie/left 28 ALPA-ATA, cat. I 900 m SFL m THR - zielone/green WBAR - zielone/green PAPI 3 0 po prawej stronie/right 5.4. Światła drogi startowej: Designations Światła krawędziowe RWY, długość, odstępy, kolor, Intensywność REDL, LEN, spacing, colour, INTST 2000 m, 60 m FM m: białe/white FM m: żółte/yellow 2000 m, 60 m FM m: białe/white FM m: żółte/yellow Kolor świateł końcowych RWY, WBAR RENL, WBAR Czerwone/red Czerwone/red 5.5. Oznakowanie RWY: RWY 28 - progu, tożsamości, strefy przyziemienia, punktu celowania, osi, krawędzi; RWY 10 - tymczasowo przesuniętego progu (w postaci prostopadłego do osi drogi startowej pasa o szerokości 3,60 m), osi obszaru RWY przed tymczasowo przesuniętym progiem (w postaci grotów strzałek dodanych do oznakowania osi), tożsamości, strefy przyziemienia, Strona 2 z 9

system podejścia Visual approach system PAPI 3 0 po lewej stronie/left 28 ALPA-ATA, cat. I 900 m SFL 30-900 m THR - zielone/green WBAR - zielone/green PAPI 3 0 po prawej stronie/right 5.4.

3 punktu, osi, krawędzi, oznakowania płaszczyzny do zawracania na tymczasowym THR 10 wykonane dla ACFT o wielkości B ETAP 2 1. Planowany termin rozpoczęcia prac: godzina 06:00 UTC Planowany termin zakończenia prac: godzina 14:00 UTC 2. Zakres prac: Renowacja drugiej części nawierzchni RWY 10/28 na odcinku od THR RWY 28 do 290 m w stronę THR RWY Teren i zaplecze budowy: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 2). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. 4. Ograniczenia i utrudnienia: Przez cały okres prowadzenia robót niedostępna dla statków powietrznych będzie część RWY 10/28 od THR RWY 28 do 500 m w stronę THR RWY 10 oraz TWY A, TWY R i TWY N. Skrócone będą deklarowane długości RWY 10/28. ILS RWY 28 będzie wyłączony. Szczegółowe informacje dotyczące dostępnych procedur podejścia do lądowania będą opublikowane w oddzielnym suplemencie. 5. Parametry RWY 10/28 o zredukowanej długości Charakterystyki fizyczne RWY: Designation s Wymiary RWY Dimensions of RWY Wymiary pasa drogi startowej Strip dimensions Wymiary RESA RESA dimensions m x 50 m 2124m x 300 m 150 m x 100 m m x 50 m 2124m x 300 m 240 m x 100 m 5.2. Deklarowane długości: Współrzędne THR (WGS-84)/ Undulacja geoidy THR THR coordinates (WGS-84)/ THR geoid undulation 52 25'29.85''N '21.62''E 114,8 52 o 25 10,35 N 016 o 50 02,54 E 114,8 Poziom progu i najwyższy punkt strefy przyziemienia dla podejścia nieprecyzyjnego THR elevation and highest elevation of TDZ of nonprecision APP RWY 308,6 306,1 296,6 299,4 Designations TORA TODA ASDA LDA m 2004 m 2004 m 2004 m m 2004 m 2004 m 2004 m 5.3. Światła podejścia i progu: Typy świateł podejścia, długość, Kolor świateł progu WBAR Wizualny system podejścia Strona 3 z 9

Zakres prac: Renowacja drugiej części nawierzchni RWY 10/28 na odcinku od THR RWY 28 do 290 m w stronę THR RWY 10. 3.

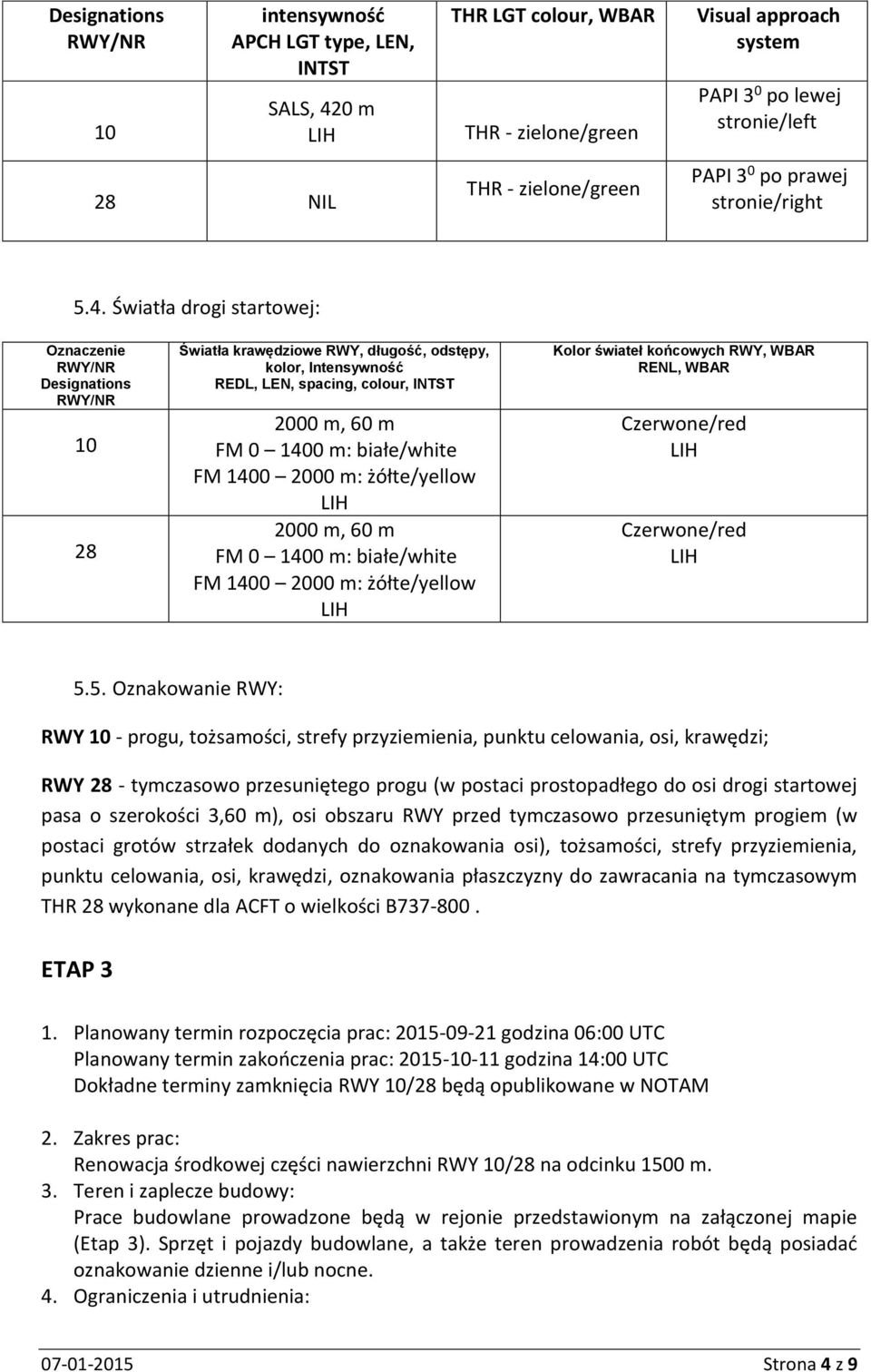

4 Designations 10 intensywność APCH LGT type, LEN, INTST SALS, 420 m 28 NIL THR LGT colour, WBAR THR - zielone/green THR - zielone/green Visual approach system PAPI 3 0 po lewej stronie/left PAPI 3 0 po prawej stronie/right 5.4. Światła drogi startowej: Designations Światła krawędziowe RWY, długość, odstępy, kolor, Intensywność REDL, LEN, spacing, colour, INTST 2000 m, 60 m FM m: białe/white FM m: żółte/yellow 2000 m, 60 m FM m: białe/white FM m: żółte/yellow Kolor świateł końcowych RWY, WBAR RENL, WBAR Czerwone/red Czerwone/red 5.5. Oznakowanie RWY: RWY 10 - progu, tożsamości, strefy przyziemienia, punktu celowania, osi, krawędzi; RWY 28 - tymczasowo przesuniętego progu (w postaci prostopadłego do osi drogi startowej pasa o szerokości 3,60 m), osi obszaru RWY przed tymczasowo przesuniętym progiem (w postaci grotów strzałek dodanych do oznakowania osi), tożsamości, strefy przyziemienia, punktu celowania, osi, krawędzi, oznakowania płaszczyzny do zawracania na tymczasowym THR 28 wykonane dla ACFT o wielkości B ETAP 3 1. Planowany termin rozpoczęcia prac: godzina 06:00 UTC Planowany termin zakończenia prac: godzina 14:00 UTC Dokładne terminy zamknięcia RWY 10/28 będą opublikowane w NOTAM 2. Zakres prac: Renowacja środkowej części nawierzchni RWY 10/28 na odcinku 1500 m. 3. Teren i zaplecze budowy: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 3). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. 4. Ograniczenia i utrudnienia: Strona 4 z 9

Światła drogi startowej: Designations 10 28 Światła krawędziowe RWY, długość, odstępy, kolor, Intensywność REDL, LEN, spacing, colour, INTST 2000 m, 60 m FM 0 1400 m: białe/white FM 1400 2000 m:

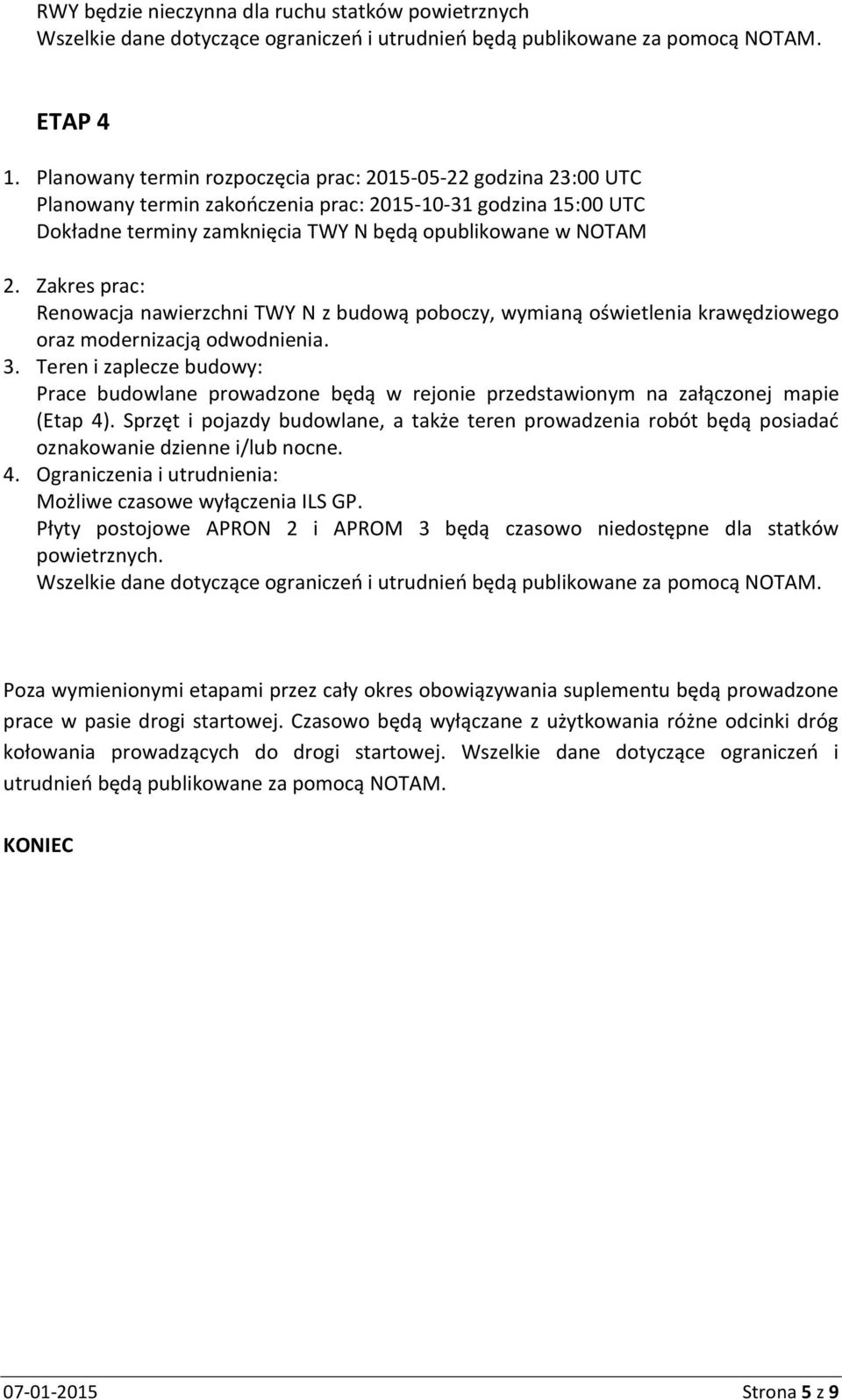

5 RWY będzie nieczynna dla ruchu statków powietrznych Wszelkie dane dotyczące ograniczeń i utrudnień będą publikowane za pomocą NOTAM. ETAP 4 1. Planowany termin rozpoczęcia prac: godzina 23:00 UTC Planowany termin zakończenia prac: godzina 15:00 UTC Dokładne terminy zamknięcia TWY N będą opublikowane w NOTAM 2. Zakres prac: Renowacja nawierzchni TWY N z budową poboczy, wymianą oświetlenia krawędziowego oraz modernizacją odwodnienia. 3. Teren i zaplecze budowy: Prace budowlane prowadzone będą w rejonie przedstawionym na załączonej mapie (Etap 4). Sprzęt i pojazdy budowlane, a także teren prowadzenia robót będą posiadać oznakowanie dzienne i/lub nocne. 4. Ograniczenia i utrudnienia: Możliwe czasowe wyłączenia ILS GP. Płyty postojowe APRON 2 i APROM 3 będą czasowo niedostępne dla statków powietrznych. Wszelkie dane dotyczące ograniczeń i utrudnień będą publikowane za pomocą NOTAM. Poza wymienionymi etapami przez cały okres obowiązywania suplementu będą prowadzone prace w pasie drogi startowej. Czasowo będą wyłączane z użytkowania różne odcinki dróg kołowania prowadzących do drogi startowej. Wszelkie dane dotyczące ograniczeń i utrudnień będą publikowane za pomocą NOTAM. KONIEC Strona 5 z 9

Zakres prac: Renowacja nawierzchni TWY N z budową poboczy, wymianą oświetlenia krawędziowego oraz modernizacją odwodnienia. 3.

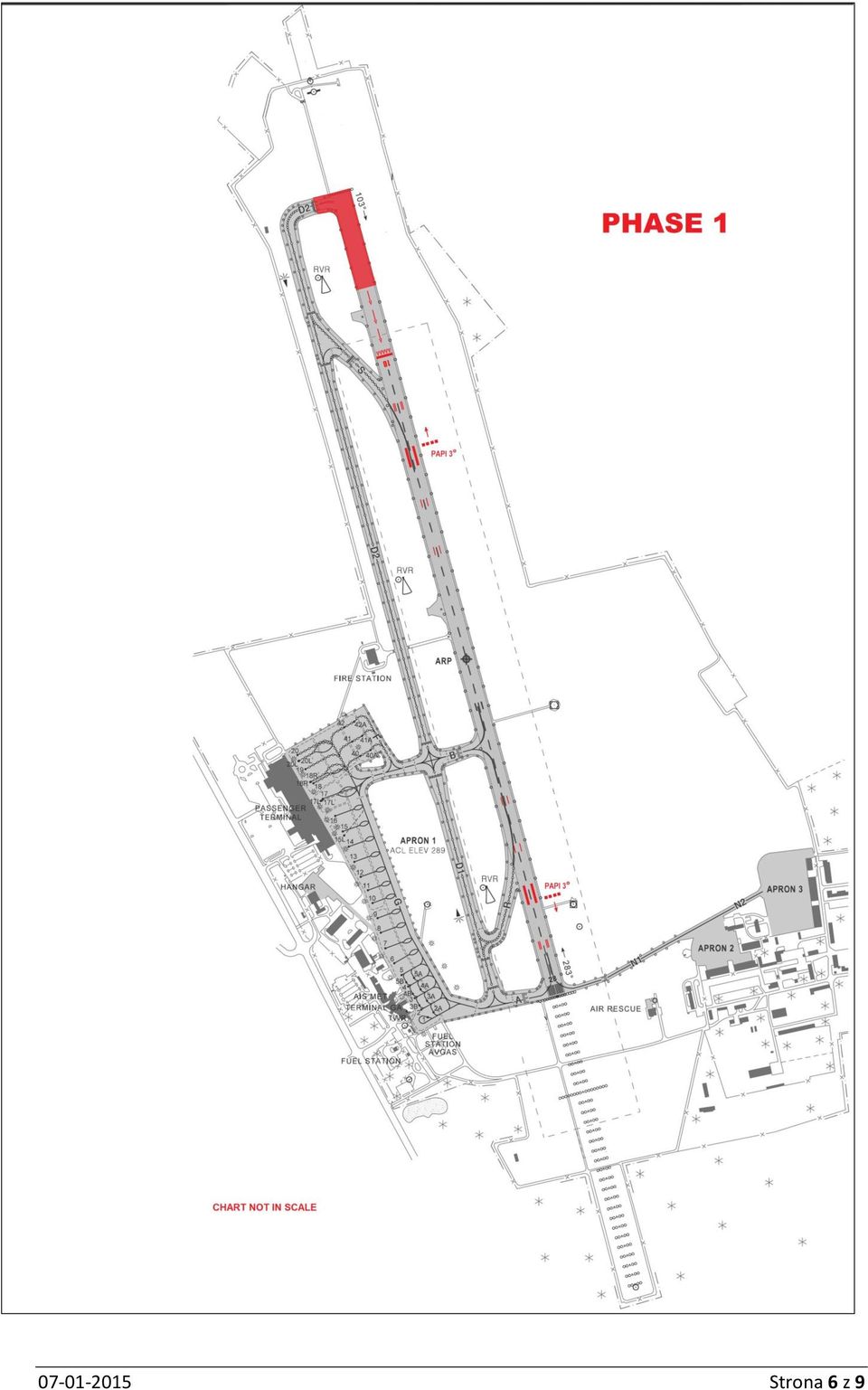

6 Strona 6 z 9

7 Strona 7 z 9

8 Strona 8 z 9

9 Strona 9 z 9
