2 Zgodnie z Dyrektywą WEEE, wyrzucanie urządzeń elektrycznych ani elektronicznych razem z odpadami gospodarstwa domowego jest zabronione. Ich części składowe podlegają recyklizacji lub należy je wyrzucać osobno. W przeciwnym wypadku mogą powodować uwalnianie substancji szkodliwych i niebezpiecznych stanowiących zagrożenie dla środowiska. Prawo zobowiązuje każdego konsumenta do nieodpłatnego zwracania zużytych i niepotrzebnych urządzeń elektrycznych i elektronicznych do producentów, pośredników sprzedaży lub do punktów zajmujących się utylizację tego typu odpadów. Szczegółowe warunki regulują przepisy danego kraju. Powyższy symbol umieszczony na produkcie, w instrukcji użytkownika lub na opakowaniu nawiązuje to tego właśnie wymogu. Dzięki właściwej segregacji oraz stosowaniu się do przepisów dotyczących utylizacji odpadów, każdy użytkownik przyczynia się w znaczący sposób do ochrony środowiska. 1.0 Instrukcje z zakresu bezpieczeństwa Urządzenie powinno zawsze stać na stabilnym i płaskim podłożu. Upadek może spowodować uszkodzenie urządzenia. Nie wystawiać urządzenia na bezpośrednie działanie słońca, ani stawiać w miejscach gdzie narażone byłoby na działanie wysokich temperatur. Wysoka temperatura może spowodować uszkodzenie urządzenia lub znacznie skrócić okres jego użytkowania. Nie należy pozostawiać urządzenia w pobliżu źródeł ciepła takich jak grzejniki czy wydmuchy. Nie należy wystawiać urządzenia na działanie deszczu, wody, wilgoci ani wilgotnego powietrza. Nie należy pozostawiać urządzenia w kuchni ani w łazience w pobliżu kranu. Należy unikać bezpośredniego kontaktu z wodą. Nie otwierać obudowy urządzenia. Przed rozpoczęciem korzystania z urządzenia zaleca się wykonanie zapasowej kopii danych. Nie odpowiadamy za utratę danych o ile użytkownik nie wykazałby podstaw oskarżenia nas o celowy zamiar lub poważne zaniedbanie. W każdym takim przypadku odpowiedzialność na utratę danych jest ograniczona do podjęcia niezbędnych działań w celu próby odzyskania danych z istniejących plików zapasowych. Gratulujemy zakupu urządzenia WL0130! Przed użyciem należy zapoznać się z instrukcją oraz zasadami bezpiecznego korzystania z urządzenia. Nieświadome użytkowanie może prowadzić do uszkodzenia urządzenia

3 2.0 Wprowadzenie 2.1 Specyfikacje Zgodny ze standardem IEEE n/g/b Wysoka szybkość transmisji danych do 300 Mb/s Zgodny ze standardem IEEE 802.3af dla urządzeń zasilanych Mocny sygnał transmisji oraz odbioru sygnału Obsługuje funkcję pomostu punkt-punkt oraz punkt-wiele punktów Obsługuje funkcję bezprzewodowego mostu WDS (Wireless Distributed System) w trybie repeatera. Obsługuje tryb uniwersalnego repetera oraz tryb klienta punktu dostępowego Obsługuje 64/128 bitowy standard szyfrowania za pomocą klucza WEP, WPA, WPA2 oraz zabezpieczenia sieci bezprzewodowej w standardzie IEEE 802.1x Obsługuje funkcję WPS (Wi-Fi Protected Setup) regulowaną przyciskiem Posiada kontrolę dostępu MAC. Posiada funkcję identyfikatora sieci SSID (Service Set IDentifier) Obsługuje konfigurację z poziomu sieci Web. Możliwość upgradowania urządzenia Obsługuje funkcję Green WLAN - inteligentne zarządzanie mocą Tx /Rx oraz procesorem 2.2 W opakowaniu Punkt dostępowy zasilany kablem Enthernet (POE) do sieci bezprzewodowej N 300 Mb/s 1 szt. Zasilacz AC 1 szt. Instrukcja instalacji 1 szt. Płyta CD (sterowniki i instrukcja) 1 szt. 3.0 Instalacja 3.1 Instalacja punktu dostępowego w sieci Aby ustanowić połączenie sieciowe pomiędzy nowym punktem dostępowym a komputerem i innymi urządzeniami pracującymi w sieci, należy postępować według poniższej procedury: - 2 -

4 1. Umieścić urządzenie w odpowiednim miejscu ustalonym w ramach oceny zasięgu sieci. 2. Podłączyć punkt dostępowy do modemu ADSL, routera lub huba pracującego w sieci przez port LAN punktu dostępowego kablem Ethernet. 3. Podłączyć zasilacz do gniazdka elektrycznego, a następnie do gniazda zasilania w punkcie dostępowym. Uwaga: WL0130 z wbudowaną technologią POE (Power over Internet) dostępną przez port Ethernet. Użytkownik może podłączyć kabel w wtykiem RJ45 do dostępnego switcha POE. Wtedy osobny zasilacz nie jest już potrzebny. 4. Sprawdzić wszystkie diody na przednim panelu. Jeśli modem ADSL, router lub switch/ hub został podłączony prawidłowo, dioda PWR powinna świecić ciągłym światłem, a dioda LAN na punkcie dostępowym powinna być włączona. 3.2 Konfiguracja połączenia punktu dostępowego przez przeglądarkę internetową 1. Kliknąć na przycisk Start ; w lewym dolnym rogu ekranu komputera i wybrać panel sterownia. Dwukrotnie kliknąć na ikonę Network and Internet Connections (Połączenia sieciowe i internetowe), potem na Network Connections (Połączenia sieciowe), następnie na Local Area Connection (Połączenia lokalne), Local Area Connection Properties (Właściwości: Połączenie lokalne) i pojawi się okno, w którym należy kliknąć na Properties (Właściwości)

2. Należy wybrać Użyj następującego adresu IP, a następnie wprowadzić następujące ustawienia w odpowiednich polach. IP Address (Adres IP): 192.168.2.2 Maska podsieci: 255.

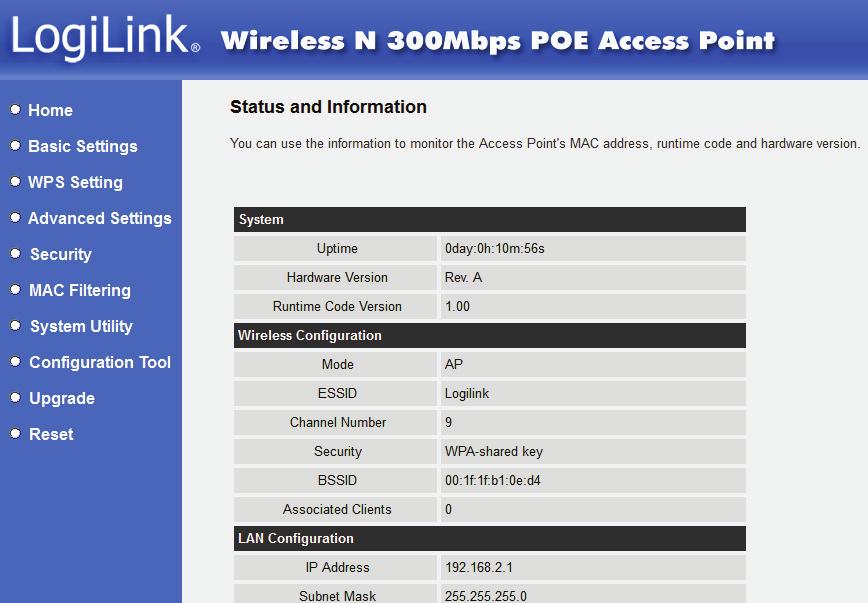

5 2. Należy wybrać Użyj następującego adresu IP, a następnie wprowadzić następujące ustawienia w odpowiednich polach. IP Address (Adres IP): Maska podsieci: Po zakończeniu kliknąć na OK. 3.3 Łączenie z interfejsem zarządzania przez sieć (Web Management Interface) Wszelkie funkcje oraz ustawienia niniejszego punktu dostępowego muszą zostać skonfigurowane z wykorzystaniem interfejsu zarządzania przez sieć. Należy uruchomić przeglądarkę internetową, w pasku adresu wpisać i wcisnąć Enter. Powinien ukazać się następujący komunikat: Należy wpisać nazwę użytkownika oraz hasło w odpowiednich polach. Następnie wcisnąć OK by przejść do interfejsu zarządzania przez sieć niniejszego punktu dostępowego. Ustawienia domyślne: User name (Nazwa użytkownika): admin Password (hasło):

Uwaga: Jeśli po wpisaniu nazwy użytkownika i hasła ponownie pojawia się komunikat o wpisanie nazwy i hasła, znaczy to, że nazwa użytkownika i hasło zostały wpisane niepoprawnie i nie można przejść do

6 Uwaga: Jeśli po wpisaniu nazwy użytkownika i hasła ponownie pojawia się komunikat o wpisanie nazwy i hasła, znaczy to, że nazwa użytkownika i hasło zostały wpisane niepoprawnie i nie można przejść do interfejsu zarządzania urządzeniem przez sieć do czasu wpisania poprawnych danych. Należy jeszcze raz uważnie wpisać nazwę użytkownika i hasło. Jeśli użytkownik jest pewien, że prawidłowe dane zostały wpisane, należy sprawdzić informacje zawarte w punktach 2-4 w Wykrywanie i usuwanie usterek w instrukcji użytkowania i przywrócić ustawienia fabryczne nazwy użytkownika i hasła. 3.4 Konfiguracja dostępu bezprzewodowego Przełaczyć Operating Mode (Tryb pracy) na Wireless Access Point (Bezprzewodowy punkt dostępowy) Punkt dostępowy może pracować z różnych trybach pracy; można kliknąć na Basic Setting (Ustawienia podstawowe) znajdujące się po lewej w oknie zarządzania przez sieć, aby następnie wybrać tryb działania najlepiej odpowiadający bieżącym potrzebom: - 5 -

7 Na tym poziomie można zmienić MAIN ESSID (Główne ID zbioru usług rozszerzonych (ESSID) na właściwe, a następnie można się podłączyć do sieci korzystając z tego ESSID. Domyślne ESSID to Logilink Wireless Security ustawienia zabezpieczeń sieci bezprzewodowej Użytkownik może wybrać szyfrowanie danych kluczem WEP lub klucza współdzielonego WPA do zastosowania w sieci

Klucz współdzielony w standardzie szyfrowania WPA jest obecnie najbezpieczniejszą metodą szyfrowania danych, dlatego zaleca się wykorzystanie tej metody szyfrowania by zapewnić bezpieczeństwo swoich

8 Klucz współdzielony w standardzie szyfrowania WPA jest obecnie najbezpieczniejszą metodą szyfrowania danych, dlatego zaleca się wykorzystanie tej metody szyfrowania by zapewnić bezpieczeństwo swoich danych. Wybierając klucz współdzielony WPA jako rodzaj szyfrowania, pojawi się następujący komunikat: Po zakończeniu ustawień, należy kliknąć na przycisk Apply (Zastosuj), po czym pojawi się następujący komunikat: Po pojawieniu się takiego komunikatu, można zapisać ustawienia, które zostały pomyślnie przyjęte. Użytkownik może kliknąć na przycisk Continue (Kontynuuj) by wrócić do poprzedniej strony i kontynuować ustawianie innych parametrów lub kliknąć na przycisk Apply (Zastosuj) by zrestartować punkt dostępowy; wprowadzone zmiany zaczną działać po 30 sekundach

3.5 Podłączenie komputera z repeaterem 1. Zalogować się do komputera. 2. Otworzyć Połącz z siecią klikając na ikonę sieciową ( ; lub ;) znajdującą się na pasku zadań. 3.

9 3.5 Podłączenie komputera z repeaterem 1. Zalogować się do komputera. 2. Otworzyć Połącz z siecią klikając na ikonę sieciową ( ; lub ;) znajdującą się na pasku zadań. 3. Wybrać sieć bezprzewodową z pojawiającej się listy i kliknąć na Połącz. 4. Wpisać klucz zabezpieczeń sieci oraz frazę kodującą, jeśli została ustalona, a następnie kliknąć na OK. Komunikat potwierdzający zostanie wyświetlony, jeśli użytkownik jest podłączony do sieci. Informacje dotyczące zaawansowanych ustawień i innych cech bezprzewodowego punktu dostępowego zasilanego kablem sieciowym Ethernet w sieci bezprzewodowej w technologii N, znajdują się w instrukcji obsługi na załączonym CD-ROMie. Deklaracja CE: Urządzenie spełnia wymogi Dyrektywy 1995/5/WE oraz 2006/95/WE Wspólnoty Europejskiej: Oznakowanie CE oraz znak towarowy Logilink, który jest własnością spółki 2direct GmbH potwierdza, że produkt spełnia podstawowe wymogi właściwych norm oraz dyrektyw. Wykaz spełnianych norm można zamówić na stronie Wszelkie znaki towarowe oraz zarejestrowane marki stanowią własność odpowiednich właścicieli
