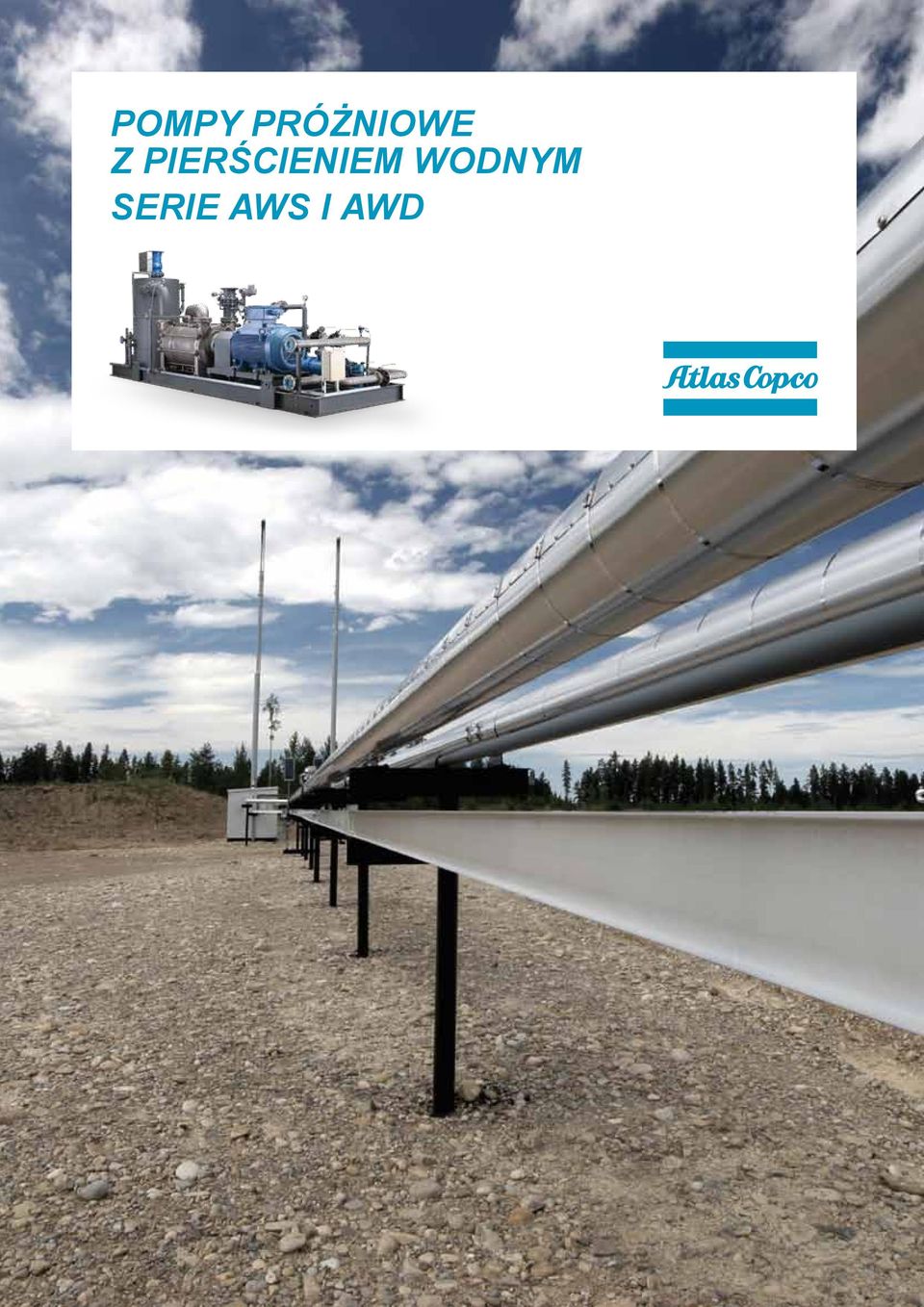

1 Pompy próżniowe z pierścieniem wodnym Serie AWS i AWD

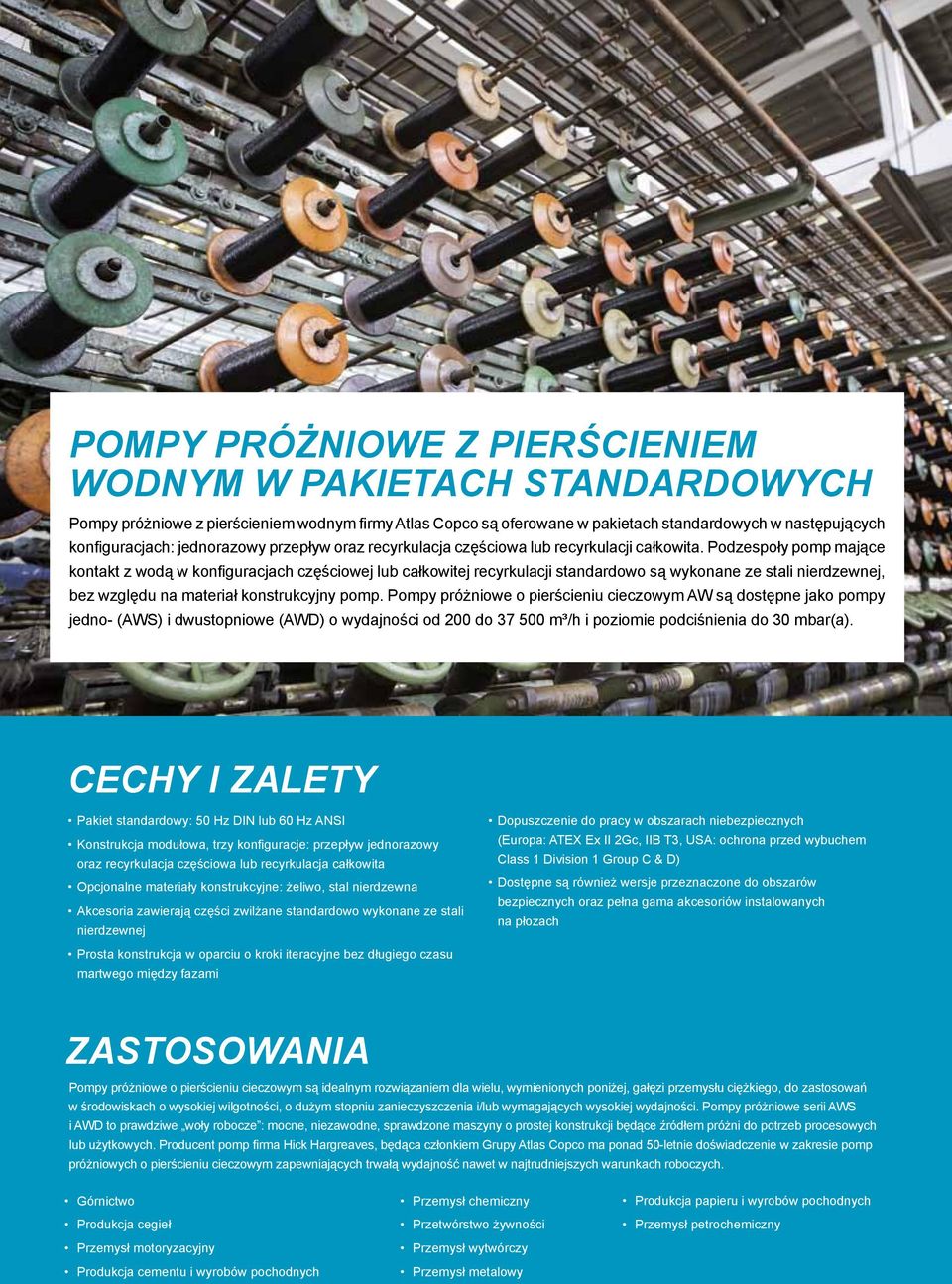

2 Pompy próżniowe z pierścieniem wodnym w pakietach standardowych Pompy próżniowe z pierścieniem wodnym firmy Atlas Copco są oferowane w pakietach standardowych w następujących konfiguracjach: jednorazowy przepływ oraz recyrkulacja częściowa lub recyrkulacji całkowita. Podzespoły pomp mające kontakt z wodą w konfiguracjach częściowej lub całkowitej recyrkulacji standardowo są wykonane ze stali nierdzewnej, bez względu na materiał konstrukcyjny pomp. Pompy próżniowe o pierścieniu cieczowym AW są dostępne jako pompy jedno- (AWS) i dwustopniowe (AWD) o wydajności od 00 do 7 00 m³/h i poziomie podciśnienia do 0 mbar(a). Cechy i zalety Pakiet standardowy: 0 Hz DIN lub 0 Hz ANSI Konstrukcja modułowa, trzy konfiguracje: przepływ jednorazowy oraz recyrkulacja częściowa lub recyrkulacja całkowita Opcjonalne materiały konstrukcyjne: żeliwo, stal nierdzewna Akcesoria zawierają części zwilżane standardowo wykonane ze stali nierdzewnej Dopuszczenie do pracy w obszarach niebezpiecznych (Europa: ATEX Ex II Gc, IIB T, USA: ochrona przed wybuchem Class Division Group C & D) Dostępne są również wersje przeznaczone do obszarów bezpiecznych oraz pełna gama akcesoriów instalowanych na płozach Prosta konstrukcja w oparciu o kroki iteracyjne bez długiego czasu martwego między fazami Zastosowania Pompy próżniowe o pierścieniu cieczowym są idealnym rozwiązaniem dla wielu, wymienionych poniżej, gałęzi przemysłu ciężkiego, do zastosowań w środowiskach o wysokiej wilgotności, o dużym stopniu zanieczyszczenia i/lub wymagających wysokiej wydajności. Pompy próżniowe serii AWS i AWD to prawdziwe woły robocze : mocne, niezawodne, sprawdzone maszyny o prostej konstrukcji będące źródłem próżni do potrzeb procesowych lub użytkowych. Producent pomp firma Hick Hargreaves, będąca członkiem Grupy Atlas Copco ma ponad 0-letnie doświadczenie w zakresie pomp próżniowych o pierścieniu cieczowym zapewniających trwałą wydajność nawet w najtrudniejszych warunkach roboczych. Górnictwo Produkcja cegieł Przemysł motoryzacyjny Produkcja cementu i wyrobów pochodnych Przemysł chemiczny Przetwórstwo żywności Przemysł wytwórczy Przemysł metalowy Produkcja papieru i wyrobów pochodnych Przemysł petrochemiczny

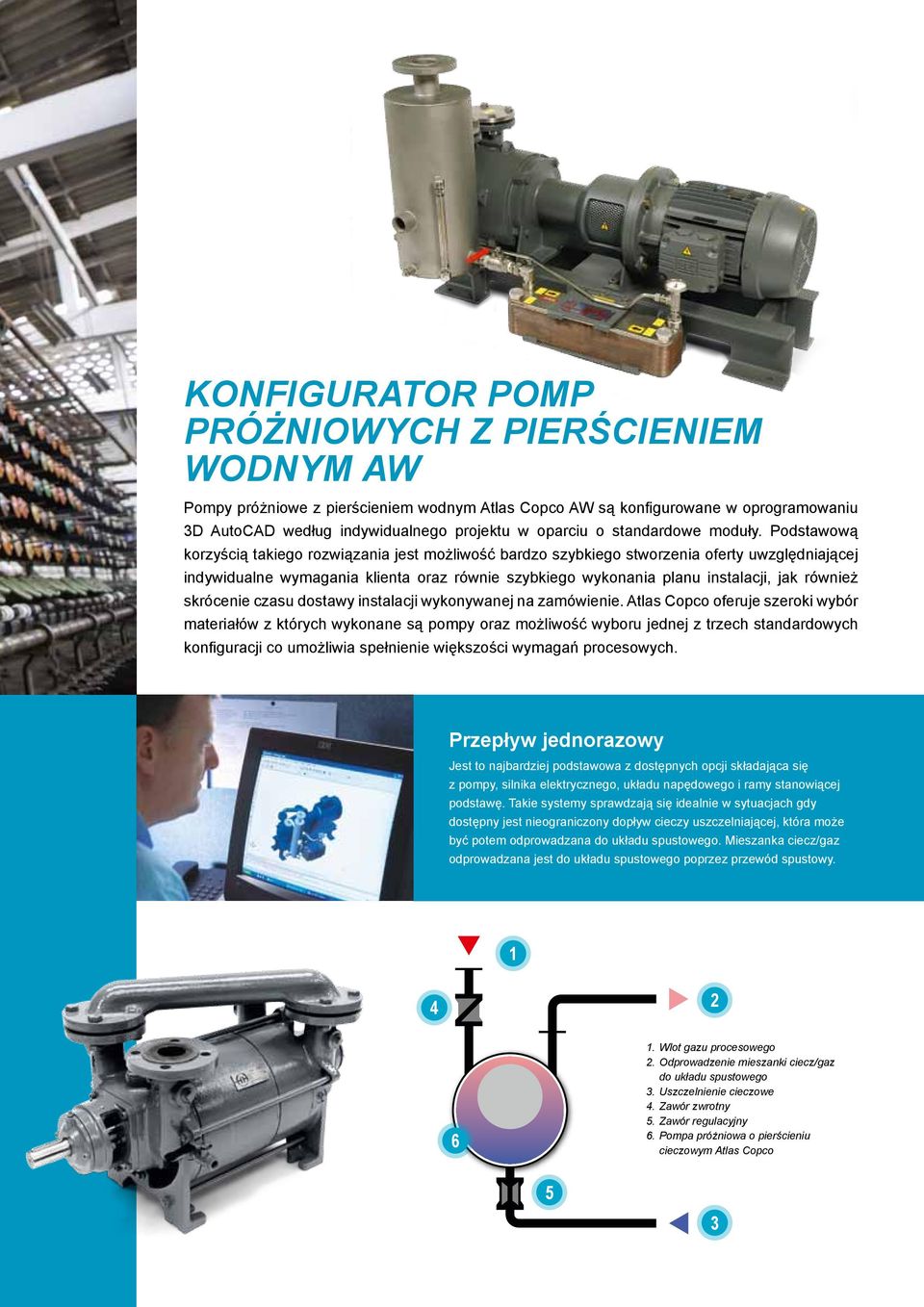

3 Konfigurator pomp próżniowych z pierścieniem wodnym AW Pompy próżniowe z pierścieniem wodnym Atlas Copco AW są konfigurowane w oprogramowaniu D AutoCAD według indywidualnego projektu w oparciu o standardowe moduły. Podstawową korzyścią takiego rozwiązania jest możliwość bardzo szybkiego stworzenia oferty uwzględniającej indywidualne wymagania klienta oraz równie szybkiego wykonania planu instalacji, jak również skrócenie czasu dostawy instalacji wykonywanej na zamówienie. Atlas Copco oferuje szeroki wybór materiałów z których wykonane są pompy oraz możliwość wyboru jednej z trzech standardowych konfiguracji co umożliwia spełnienie większości wymagań procesowych. Przepływ jednorazowy Jest to najbardziej podstawowa z dostępnych opcji składająca się z pompy, silnika elektrycznego, układu napędowego i ramy stanowiącej podstawę. Takie systemy sprawdzają się idealnie w sytuacjach gdy dostępny jest nieograniczony dopływ cieczy uszczelniającej, która może być potem odprowadzana do układu spustowego. Mieszanka ciecz/gaz odprowadzana jest do układu spustowego poprzez przewód spustowy.. Wlot gazu procesowego. Odprowadzenie mieszanki ciecz/gaz do układu spustowego. Uszczelnienie cieczowe. Zawór zwrotny. Zawór regulacyjny. Pompa próżniowa o pierścieniu cieczowym Atlas Copco

4 Recyrkulacja częściowa W tym przypadku mieszanka ciecz/gaz jest rozdzielana w separatorze wylotowym. Odzyskana w ten sposób ciecz jest mieszana z uzupełniającą obieg świeżą cieczą uszczelniającą w celu utrzymania stałej temperatury pompy. Nadmierna ilość cieczy, równa ilości cieczy, która została dodana, zostaje odprowadzona do układu spustowego. Minimalna ilość świeżej cieczy wykorzystywana jest do ochrony pompy przed kawitacją przy żądanym ciśnieniu zasysania Podłączenie wlotowe. Podłączenie wylotowe. Przelew. Zawór uzupełniającej cieczy uszczelniającej. Zawór zwrotny. Separator wylotowy 7. Pompa próżniowa o pierścieniu cieczowym Atlas Copco Recyrkulacja całkowita Całkowita recyrkulacja stosowana jest wtedy gdy preferowanym rozwiązaniem jest układ zamknięty, gdy jest ograniczony dostęp cieczy uszczelniającej lub problemem jest jej zanieczyszczenie. Aby możliwe było zastosowanie pakietu całkowitej recyrkulacji cieczy uszczelniającej odzyskana ciecz musi zostać schłodzona przed ponownym wykorzystaniem. W takim przypadku między separatorem wylotowym a pompą stosowany jest wymiennik ciepła Wlot gazu procesowego. Odprowadzenie gazu. Ciecz uzupełniająca. Przelew cieczy z odprowadzeniem do układu spustowego. WLOT cieczy chłodzącej. WYLOT cieczy chłodzącej 7. Zawór zwrotny 8. Separator wylotowy 9. Pompa próżniowa o pierścieniu cieczowym Atlas Copco 0. Ręczny zawór kontrolny. Wymiennik ciepła

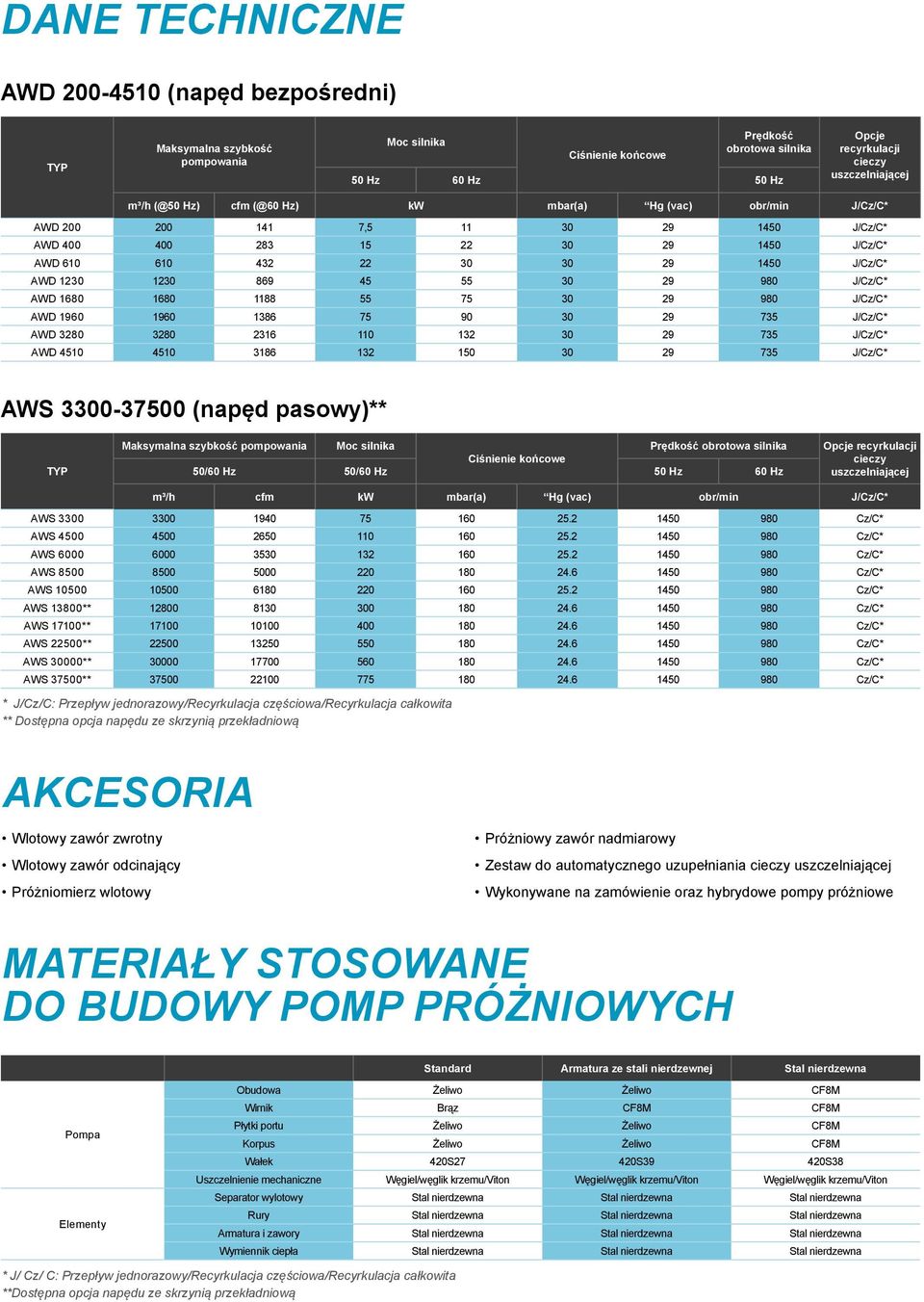

5 Dane techniczne AWD 00-0 (napęd bezpośredni) TYP Maksymalna szybkość pompowania Moc silnika Ciśnienie końcowe Prędkość obrotowa silnika 0 Hz 0 Hz 0 Hz Opcje recyrkulacji cieczy uszczelniającej m³/h (@0 Hz) cfm (@0 Hz) kw mbar(a) Hg (vac) obr/min J/Cz/C* AWD , J/Cz/C* AWD J/Cz/C* AWD J/Cz/C* AWD J/Cz/C* AWD J/Cz/C* AWD J/Cz/C* AWD J/Cz/C* AWD J/Cz/C* AWS (napęd pasowy)** TYP Maksymalna szybkość pompowania Moc silnika Prędkość obrotowa silnika Ciśnienie końcowe 0/0 Hz 0/0 Hz 0 Hz 0 Hz Opcje recyrkulacji cieczy uszczelniającej m³/h cfm kw mbar(a) Hg (vac) obr/min J/Cz/C* AWS Cz/C* AWS Cz/C* AWS Cz/C* AWS Cz/C* AWS Cz/C* AWS 800** Cz/C* AWS 700** Cz/C* AWS 00** Cz/C* AWS 0000** Cz/C* AWS 700** Cz/C* * J/Cz/C: Przepływ jednorazowy/recyrkulacja częściowa/recyrkulacja całkowita ** Dostępna opcja napędu ze skrzynią przekładniową Akcesoria Wlotowy zawór zwrotny Wlotowy zawór odcinający Próżniomierz wlotowy Próżniowy zawór nadmiarowy Zestaw do automatycznego uzupełniania cieczy uszczelniającej Wykonywane na zamówienie oraz hybrydowe pompy próżniowe Materiały stosowane do budowy pomp próżniowych Standard Armatura ze stali nierdzewnej Stal nierdzewna Pompa Elementy Obudowa Żeliwo Żeliwo CF8M Wirnik Brąz CF8M CF8M Płytki portu Żeliwo Żeliwo CF8M Korpus Żeliwo Żeliwo CF8M Wałek 0S7 0S9 0S8 Uszczelnienie mechaniczne Węgiel/węglik krzemu/viton Węgiel/węglik krzemu/viton Węgiel/węglik krzemu/viton Separator wylotowy Stal nierdzewna Stal nierdzewna Stal nierdzewna Rury Stal nierdzewna Stal nierdzewna Stal nierdzewna Armatura i zawory Stal nierdzewna Stal nierdzewna Stal nierdzewna Wymiennik ciepła Stal nierdzewna Stal nierdzewna Stal nierdzewna * J/ Cz/ C: Przepływ jednorazowy/recyrkulacja częściowa/recyrkulacja całkowita **Dostępna opcja napędu ze skrzynią przekładniową

6 ZAANGAŻOWANI W TRWAŁY, ZRÓWNOWAŻONY ROZWÓJ Dotrzymujemy zobowiązań wobec naszych klientów, środowiska naturalnego i społeczeństwa. Dbamy o przyszłe pokolenia. To właśnie nazywamy zrównoważonym rozwojem Atlas Copco Polska, 0
