JW- SE. Uniwersalne w zastosowaniu, elastyczne i niezawodne. Nowa koncepcja wtryskarek uniwersalnych

Transkrypt

1 Nowa koncepcja wtryskarek uniwersalnych JW- SE Uniwersalne w zastosowaniu, elastyczne i niezawodne. Brandpol AT dystrybutor wtryskarek Warszawa Agrestowa 16 Tel , Tel. kom e- mail: kontakt@brandpol.com

2 JW- SE Nowa koncepcja wtryskarek uniwersalnych JW- SE Nowa koncepcja wtryskarek Wtryskarki Jon Wai serii SE o sile zwarcia od 60 do 500 ton. To maszyny wszechstronne, niezawodne, łatwe w obsłudze i przyjazne dla użytkownika. Wtryskarki serii SE to bezpośredni następca wtryskarek serii SD wprowadzonych na rynek Europejski w 2001 roku. Uniwersalność konstrukcji wtryskarek spełnia oczekiwania bardzo wymagających gałęzi przemysłu jak: - motoryzacyjny, - elektronicznym, - informatycznym, -gospodarstwa domowego, -sportowym i wielu innych. Maszyny posiadają : - nowe sterowanie PLC - energooszczędny napęd układu hydraulicznego. - specjalnie wzmocniona konstrukcja płyt i kolumn, - bogate wyposażenie opcjonalne dostosowane do wymagań klientów. Modułowa konstrukcja wtryskarki spełnia wszelkie wymagania klientów a same maszyny można rozbudować do wersji SE2 i wersji SE3. Pojemniki Opakowania Opakowania kosmetyczne Wyposażenie medyczne Elementy miniaturowe i precyzyjne Nakrętki butelek Zamkniecia Flip Top

3 JW- SE Nowa koncepcja wtryskarek Szybkie ruchy i krótkie czasy cyklu Wzmocniona konstrukcja stołów Prędkość Precyzja i przyjazna obsługa Szybkie ruchy zapewnia pięciopunktowy system zamykania Duża prędkość i objętość wtrysku Szybka komunikacja komputera i systemu hydraulicznego Duża wydajności plastyfikacji Duża powtarzalność ruchów Inteligenta i unikalna kontrola procesu Prosty w obsłudze system sterowania Łatwe programowanie i przegląd procesu Przyjazne sterowanie maszyny

4 JW- SE Nowa koncepcja wtryskarek Szybka reakcja systemu Czas reakcji układu hydraulicznego współpracującego z unikalnym systemem servo-power wynosi tylko 50 ms. Duża wydajność uplastyczniania i objętość wtrysku 4 siłowniki dające możliwość wyboru zastosowania: wysokie ciśnienie/ mała prędkość lub niskie ciśnienie/ wysoka prędkość prędkości wtrysku Elastyczność konstrukcji i możliwość rozbudowy Elastyczna konstrukcja wtryskarek serii SE jest platformą do rozbudowy maszyn do modelu SE-2 i modelu SE-3, aby spełnić wszelkie oczekiwania i wymogi klientów Niezawodność Wzmocnienie podstawy maszyny Stabilna mechaniczna konstrukcja Kontrola podzespołów na każdym etapie budowy maszyny. Precyzja centrowania dyszy i liniowość jednostki wtryskowej Osiągnięto to przy pomocy odpowiedniej konstrukcji prowadzenia dwóch siłowników agregatu wtryskowego i dwóch siłowników wtrysku

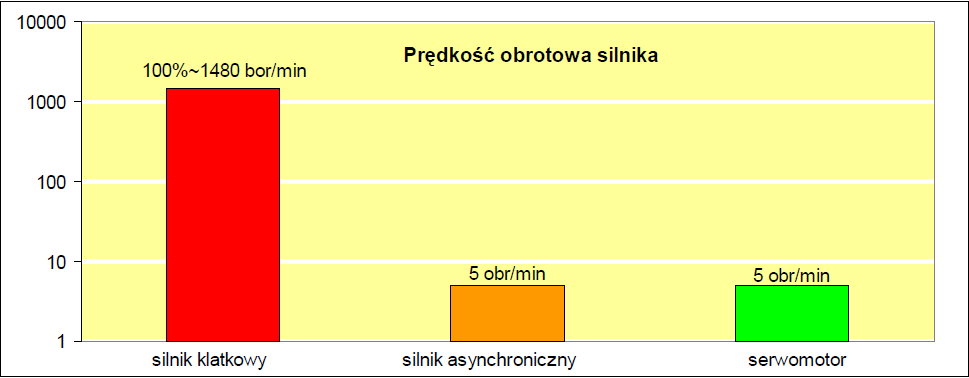

5 Wtryskarki serii SES wyposażone w serwomotor i system oszczędzania energii Proekologiczne rozwiązania stosowane na wtryskarkach Jon Wai Serwo-system JON WAI to połączenie najlepszych rozwiązań prowadzących do: oszczędności energii, wody, zużycia oleju hydraulicznego, cichej pracy systemu, precyzji procesu wtrysku. Serwo-system JON WAI - wypełnia lukę technologiczną pomiędzy standardowymi maszynami hydraulicznymi a wtryskarkami elektrycznymi Serwo-system JON WAI - oferuje klientom proekologiczne rozwiązania w najlepszej cenie na rynku Zalety: Oszczędność wody servo-system dostarcza olej hydrauliczny wtedy, gdy jest on wymagany. Zapobiega to zbędnej emisji ciepła i tym samym minimalizuje zapotrzebowanie na chłodzenie oleju. W cyklu pracy możliwe jest uzyskanie oszczędności zużycia wody chłodzącej na poziome do 85% w porównaniu do maszyn z silnikiem konwencjonalnym Oszczędność energii w warunkach eksploatacji możliwe jest uzyskanie oszczędności na poziome do 60-85% w porównaniu do maszyn z silnikiem konwencjonalnym Oszczędność oleju hydraulicznego serwo-system dostarcza olej hydrauliczny tylko wtedy, gdy jest on wymagany. Możliwe jest uzyskanie oszczędności zużycia oleju hydraulicznego na poziomie 30%. Reakcja systemu servo-system Jon Wai zapewnia maksymalnie krótki czas reakcji na poziomie 0,05 s. Stabilność wtrysku servo-system Jon Wai z pętlą sprzężenia zwrotnego PID zapewnia znacznie wyższą dokładność i powtarzalność wyrobu gotowego Cicha praca serwo-system Jon Wai zapewnia minimum hałasu, szczególnie w długich cyklach pracy Stabilne ciśnienie serwo-system Jon Wai w porównaniu do wtryskarek konwencjonalnych, zapewnia powtarzalne i stabilne ciśnienie w układzie. Unikalna konstrukcja sterowania serwo-system Jon Wai to jasne polecenia w zakresie funkcji pauza i kontynuacja Kontrola PID w serwo-systemie Jon Wai zapewnia wysoką jakość i precyzję produkcji. Zamknięcie wtrysk pobieranie chłodzenie otwarcie wypychanie Czas cyklu : Czas chłodzenia: Czas pobierania 18 sek. 5 sek. 5,3 sek. Pobór energii jest niższy o 78 % w stosunku do maszyn w wykonaniu tradycyjny. W przypadku wyrobów gdzie mamy: - grubsząściankę, lub - dłuższy czas docisku po wtrysku, lub - dłuższy czas chłodzenia Oszczędności energii mogą wynieść nawet 80 do 85 %

6 Wtryskarki serii SE i SES parametry techniczne Wielkość maszyny Jednostka wtryskowa Średnica ślimaka Gramatura wtrysku ( PS) Ćiśnienie wtrysku Objętość Wtrysku Siła zwarcia Wymiary stołów Odległość między kolumnami Skok wypychacza Skok otwarcia Czas suchego cyklu S mm 1, , , , , , , , , ,5-560
