2 Zakład Konstrukcji Spawanych Produkcja stanowisk oraz przyrządów montażowych. Produkcja przyrządów obróbkowych. Modyfikacja istniejących maszyn i urządzeń. Produkcja podzespoły pojazdów szynowych. Produkcja palet do transportu podzespołów. Produkcja przyrządów specjalnych. Produkcja oprzyrządowania technologicznoprodukcyjnego na potrzeby linii produkcyjnych i montażowych. Modyfikacja linii produkcyjnych. Produkcja przyrządów kontrolnopomiarowe. Produkcja prototypów. Produkcja korpusów silników, elementów młynów, elementów turbin, elementów kotłów parowych, turbin wodnych. Produkcja kratownic, ram, podestów, kontenerów. Produkcja konstrukcji hal. Produkcja elementów według dokumentacji Klienta. Cięcie profili, rur, etc. piłą taśmową do średnicy 320mm. Toczenie elementów do średnicy 560mm rozstaw między kłami 1500mm, przelot wrzeciona 105mm. Frezowanie pole robocze 800x450x500. Spawanie półautomatem spawalniczym Esab Origo Mig 510w. Precyzyjny montaż konstrukcji spawanych. QWELD jest prężnie prosperującą i rozwijającą się firmą, która świadczy usługi w zakresie produkcji: konstrukcji stalowych oraz oprzyrządowania spawalniczego, montażowego i stanowiskowego dla przemysłu szynowego, samochodowego, energetycznego, górniczego oraz budowlanego.

3 Konstrukcje stalowe Terminowość Ciągły rozwój Dział projektowy Nowoczesne rozwiązania Obróbka skrawaniem

4 Świadczone usługi Projektowanie przyrządów oraz szablonów spawalniczych. Projektowanie specjalistycznych narzędzi i dodatkowego oprzyrządowania. Projektowanie stanowisk i przyrządów montażowych. Projektowanie przyrządów obróbkowych. Projektowanie linii produkcyjnych. Projektowanie konstrukcji stalowych. Projektowanie urządzeń transportowych oraz podestów roboczych. Modyfikacja istniejących maszyn i urządzeń. Projektowanie maszyn specjalnych. Projektowanie CAD analizy i symulacje Wykonywanie analizy wytrzymałościowej MES w programach ANSYS lub SOLIDWORKS Simulation. Zależnie od wymagań klienta. Symulacje procesów montażowych aby wykryć ewentualne kolizje przed przystąpieniem do wykonywania przyrządu/konstrukcji. Sporządzanie dokumentacji technicznej według wymagań klienta w jednym z programów: a)catia V5 R19 b)catia V5 R21 c)solidworks Sporządzanie instrukcji obsługi. Sporządzenie dokumentacji serwisowej. Opracowanie oraz szkolenie z obsługi przyrządu. opracowanie dokumentacji wykonanie projektu Produkcja przyrządów oraz szablonów spawalniczych. Produkcja stanowisk / przyrządów montażowych. Produkcja przyrządów obróbkowych. Produkcja konstrukcji stalowych w tym podzespoły pojazdów szynowych. Modyfikacja istniejących maszyn i urządzeń. Kompleksowe usługi serwisowe dla wszystkich realizowanych projektów. Konstrukcje dla przemysłu energetycznego m.in. korpusy silników, konstrukcje wentylatorów, elementy młynów, elementy turbin, elementy kotłów parowych, turbiny wodne.

5 Kompleksowa obsługa Wdrożenie do produkcji Opracowanie założeń konstrukcyjnych Oferujemy kompleksowe usługi projektowo-produkcyjne. Nasze rozwiązania obejmują działania począwszy od pomysłu i sprecyzowania wymagań Klienta, przez cały proces projektowania, aż po wytworzenie gotowego wyrobu. Projektujemy w systemach CAD oraz wykonujemy pełną dokumentacje rysunkową. Przeprowadzamy symulacje MES przy pomocy oprogramowania implementującego metodę elementów skończonych. Pakiety naszych usług obejmują opracowanie założeń konstrukcyjnych, obliczenia inżynierskie, projektowanie, weryfikacja i próby gotowego wyrobu oraz wdrożenie do produkcji. Weryfikacja i próby Obliczenia inżynierskie Kontrola jakości Modelowanie

osi Y (posuw mechaniczny) 450 mm Długość przesuwu w osi Z (posuw mechaniczny) 500 mm Waga maszyny 4400 kg TOKARKA PRZEMYSŁOWA: CORMAK 500 X 1500 Średnica toczenia nad łożem 500 mm Średnica toczenia

6 Park maszynowy Frezarka CNC MAHO 800P Długość stołu roboczego 1150 mm Szerokość stołu roboczego 700 mm Moc napędu wrzeciona 5.5 kw Minimalna szybkość obrotowa wrzeciona pionowego 1500 obr/min Maksymalna szybkość obrotowa wrzeciona pionowego 405 obr/min Długość przesuwu w osi X (posuw mechaniczny) 800 mm Długość przesuwu w osi Y (posuw mechaniczny) 450 mm Długość przesuwu w osi Z (posuw mechaniczny) 500 mm Waga maszyny 4400 kg TOKARKA PRZEMYSŁOWA: CORMAK 500 X 1500 Średnica toczenia nad łożem 500 mm Średnica toczenia nad suportem 300 mm Średnica toczenia w wybraniu mostka 710 mm Rozstaw kłów 1500 mm Szerokość łoża 405 mm Średnica uchwytu tokarskiego 315 mm Średnica przelotu wrzeciona 105 mm Zakres obrotów wrzeciona obr/min Maksymalne wymiary narzędzia 25 x 25 mm Zakres posuwu wzdłużnego 0,063 2,52 mm/obr Zakres posuwu poprzecznego 0,027 1,07 mm/obr

Park maszynowy Półautomat spawalniczy Esab Origo Mig 510w Zakres prądu spawania 50-500 A Średnica drutu 0,8 1,6 mm Znamionowy prąd spawania 500A/60%, 390A/100% A/% spawanie

środowiskowych uchwyty z chłodzeniem cieczy, co zwiększa wydajność spawania spawanie ciągłe i punktowe Przecinarka CORMAK S-280R Sterowanie półautomat Prędkość taśmy 18/40/70

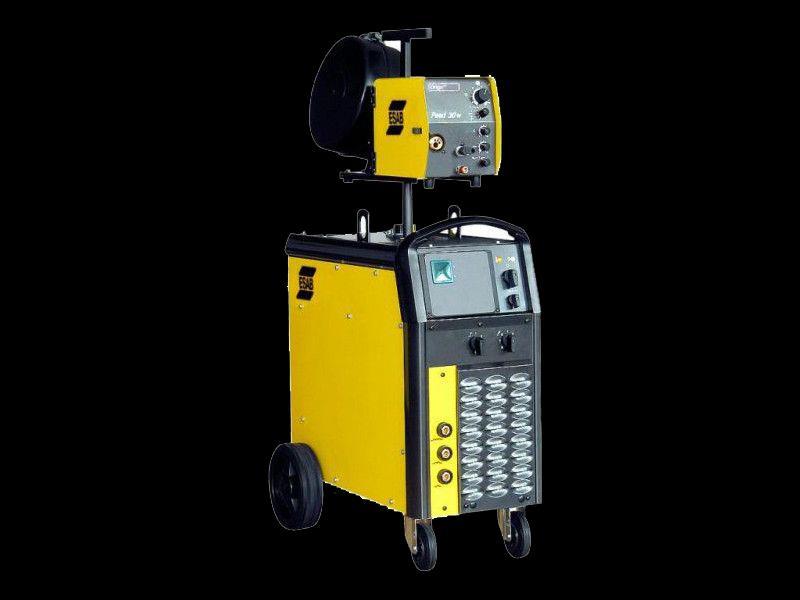

7 Park maszynowy Półautomat spawalniczy Esab Origo Mig 510w Zakres prądu spawania A Średnica drutu 0,8 1,6 mm Znamionowy prąd spawania 500A/60%, 390A/100% A/% spawanie półautomatyczne metodami MAG i MIG (drutami litymi) możliwość spawania drutami rdzeniowymi spawanie stali węglowych, stopowych, aluminium praca w trudnych warunkach środowiskowych uchwyty z chłodzeniem cieczy, co zwiększa wydajność spawania spawanie ciągłe i punktowe Przecinarka CORMAK S-280R Sterowanie półautomat Prędkość taśmy 18/40/70 m/min Cięcie pod kątem 0-55 stopni Zacisk imadła hydrauliczny Taśma tnąca 27x0,9x3505 mm Moc silnika głównego 2,2 kw Moc silnika hydrauliki 1,1 kw Moc silnika chłodziwa 0,075 kw Wymiary 1950x1520x1100 mm

wrzeciona 40-1450 obr/min Wymiary stołu roboczego 450x500 mm Wymiary podstawy 730x405 mm Stół uchylny

8 Park maszynowy Wiertarka słupowa CORMAK Z5040T Max. Średnica wiercenia 40 mm Max średnica gwintowania M-27 Stożek otworu wrzeciona MT4 Ustawienie prędkości wrzeciona obr/min Wymiary stołu roboczego 450x500 mm Wymiary podstawy 730x405 mm Stół uchylny +-45 stopni Wysokość maszyny 2270 mm Silnik S1 100% 1,5 S6 40% 2,2 kw kw Fazowarka/ukosowarka do krawędzi blach Min grubość blachy 6 mm Max grubość blachy 20 mm

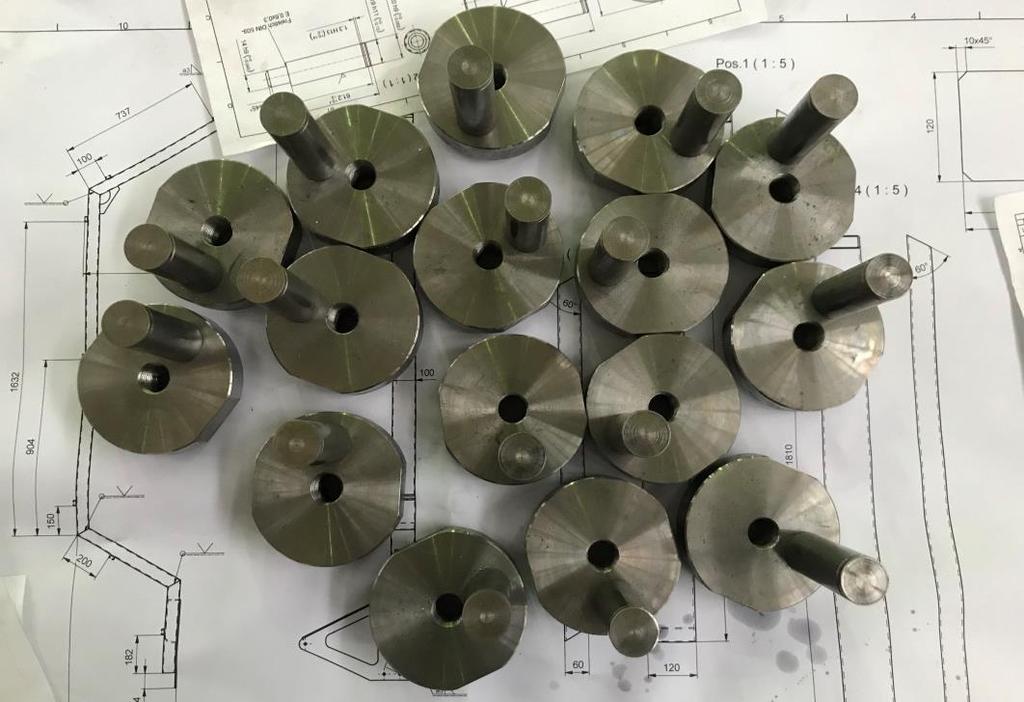

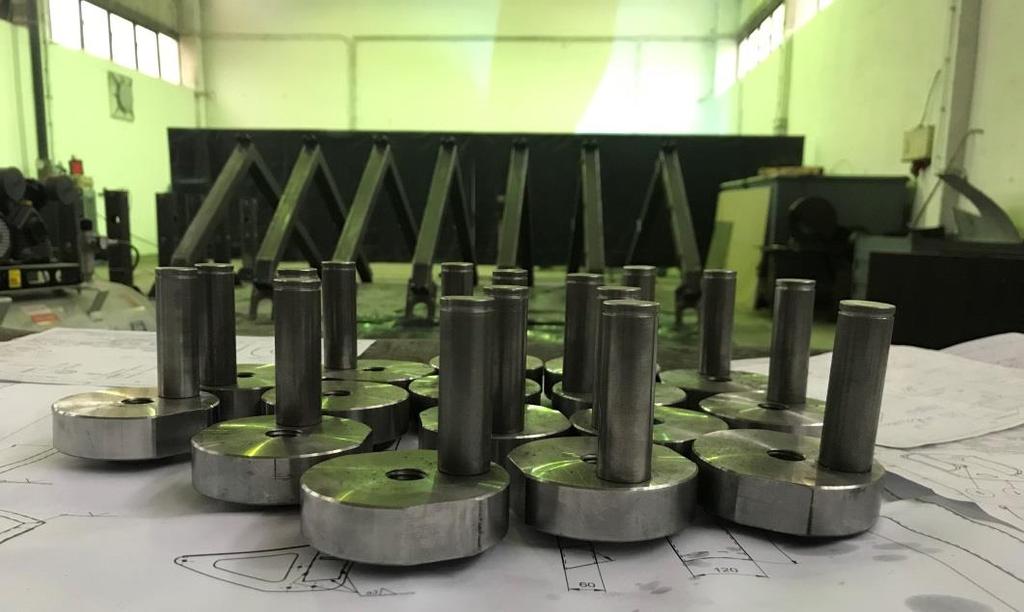

9 Przykładowe realizacje

10 Przykładowe realizacje

11 Przykładowe realizacje

12 Przykładowe realizacje

13 Przykładowe realizacje
