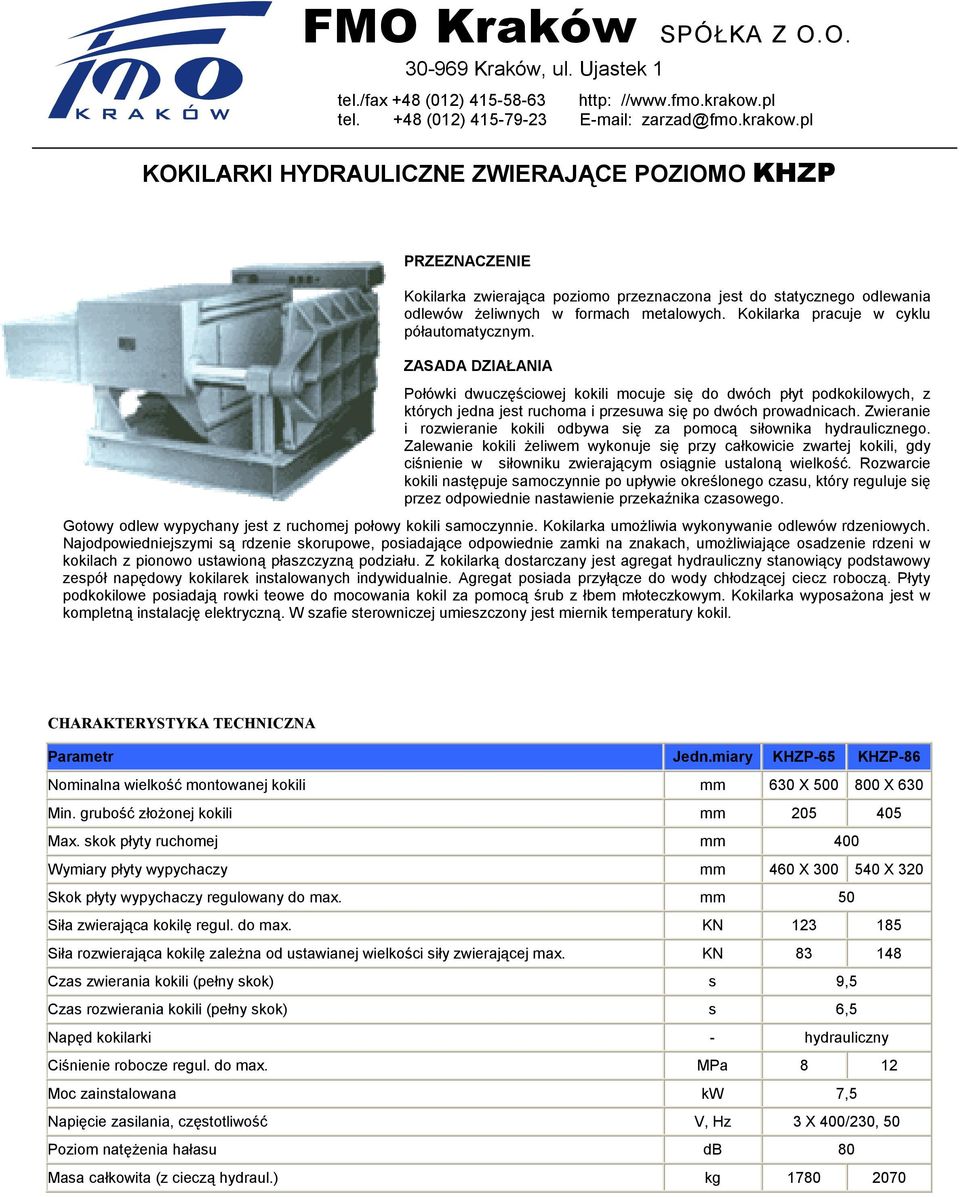

1 FMO Kraków SPÓŁKA Z O.O Kraków, ul. Ujastek 1 tel./fax +48 (012) http: // tel. +48 (012) zarzad@fmo.krakow.pl KOKILARKI HYDRAULICZNE ZWIERAJĄCE POZIOMO KHZP PRZEZNACZENIE Kokilarka zwierająca poziomo przeznaczona jest do statycznego odlewania odlewów Ŝeliwnych w formach metalowych. Kokilarka pracuje w cyklu półautomatycznym. ZASADA DZIAŁANIA Połówki dwuczęściowej kokili mocuje się do dwóch płyt podkokilowych, z których jedna jest ruchoma i przesuwa się po dwóch prowadnicach. Zwieranie i rozwieranie kokili odbywa się za pomocą siłownika hydraulicznego. Zalewanie kokili Ŝeliwem wykonuje się przy całkowicie zwartej kokili, gdy ciśnienie w siłowniku zwierającym osiągnie ustaloną wielkość. Rozwarcie kokili następuje samoczynnie po upływie określonego czasu, który reguluje się przez odpowiednie nastawienie przekaźnika czasowego. Gotowy odlew wypychany jest z ruchomej połowy kokili samoczynnie. Kokilarka umoŝliwia wykonywanie odlewów rdzeniowych. Najodpowiedniejszymi są rdzenie skorupowe, posiadające odpowiednie zamki na znakach, umoŝliwiające osadzenie rdzeni w kokilach z pionowo ustawioną płaszczyzną podziału. Z kokilarką dostarczany jest agregat hydrauliczny stanowiący podstawowy zespół napędowy kokilarek instalowanych indywidualnie. Agregat posiada przyłącze do wody chłodzącej ciecz roboczą. Płyty podkokilowe posiadają rowki teowe do mocowania kokil za pomocą śrub z łbem młoteczkowym. Kokilarka wyposaŝona jest w kompletną instalację elektryczną. W szafie sterowniczej umieszczony jest miernik temperatury kokil. CHARAKTERYSTYKA TECHNICZNA Parametr Jedn.miary KHZP-65 KHZP-86 Nominalna wielkość montowanej kokili mm 630 X X 630 Min. grubość złoŝonej kokili mm Max. skok płyty ruchomej mm 400 Wymiary płyty wypychaczy mm 460 X X 320 Skok płyty wypychaczy regulowany do max. mm 50 Siła zwierająca kokilę regul. do max. KN Siła rozwierająca kokilę zaleŝna od ustawianej wielkości siły zwierającej max. KN Czas zwierania kokili (pełny skok) s 9,5 Czas rozwierania kokili (pełny skok) s 6,5 Napęd kokilarki - hydrauliczny Ciśnienie robocze regul. do max. MPa 8 12 Moc zainstalowana kw 7,5 Napięcie zasilania, częstotliwość V, Hz 3 X 400/230, 50 Poziom natęŝenia hałasu db 80 Masa całkowita (z cieczą hydraul.) kg

2

3 FMO Kraków SPÓŁKA Z O.O Kraków, ul. Ujastek 1 tel./fax +48 (012) http: // tel. +48 (012) zarzad@fmo.krakow.pl KOKILARKI HYDRAULICZNE ZWIERAJĄCE POZIOMO KHZP PRZEZNACZENIE Kokilarka zwierająca poziomo przeznaczona jest do statycznego odlewania odlewów Ŝeliwnych w formach metalowych. Kokilarka pracuje w cyklu półautomatycznym. ZASADA DZIAŁANIA Połówki dwuczęściowej kokili mocuje się do dwóch płyt podkokilowych, z których jedna jest ruchoma i przesuwa się po dwóch prowadnicach. Zwieranie i rozwieranie kokili odbywa się za pomocą siłownika hydraulicznego. Zalewanie kokili Ŝeliwem wykonuje się przy całkowicie zwartej kokili, gdy ciśnienie w siłowniku zwierającym osiągnie ustaloną wielkość. Rozwarcie kokili następuje samoczynnie po upływie określonego czasu, który reguluje się przez odpowiednie nastawienie przekaźnika czasowego. Gotowy odlew wypychany jest z ruchomej połowy kokili samoczynnie. Kokilarka umoŝliwia wykonywanie odlewów rdzeniowych. Najodpowiedniejszymi są rdzenie skorupowe, posiadające odpowiednie zamki na znakach, umoŝliwiające osadzenie rdzeni w kokilach z pionowo ustawioną płaszczyzną podziału. Z kokilarką dostarczany jest agregat hydrauliczny stanowiący podstawowy zespół napędowy kokilarek instalowanych indywidualnie. Agregat posiada przyłącze do wody chłodzącej ciecz roboczą. Płyty podkokilowe posiadają rowki teowe do mocowania kokil za pomocą śrub z łbem młoteczkowym. Kokilarka wyposaŝona jest w kompletną instalację elektryczną. W szafie sterowniczej umieszczony jest miernik temperatury kokil. CHARAKTERYSTYKA TECHNICZNA Parametr Jedn.miary KHZP-65 KHZP-86 Nominalna wielkość montowanej kokili mm 630 X X 630 Min. grubość złoŝonej kokili mm Max. skok płyty ruchomej mm 400 Wymiary płyty wypychaczy mm 460 X X 320 Skok płyty wypychaczy regulowany do max. mm 50 Siła zwierająca kokilę regul. do max. KN Siła rozwierająca kokilę zaleŝna od ustawianej wielkości siły zwierającej max. KN Czas zwierania kokili (pełny skok) s 9,5 Czas rozwierania kokili (pełny skok) s 6,5 Napęd kokilarki - hydrauliczny Ciśnienie robocze regul. do max. MPa 8 12 Moc zainstalowana kw 7,5 Napięcie zasilania, częstotliwość V, Hz 3 X 400/230, 50 Poziom natęŝenia hałasu db 80 Masa całkowita (z cieczą hydraul.) kg

4

5 FMO Kraków SPÓŁKA Z O.O Kraków, ul. Ujastek 1 tel./fax +48 (012) http: // tel. +48 (012) zarzad@fmo.krakow.pl KOKILARKI HYDRAULICZNE ZWIERAJĄCE POZIOMO KHZP PRZEZNACZENIE Kokilarka zwierająca poziomo przeznaczona jest do statycznego odlewania odlewów Ŝeliwnych w formach metalowych. Kokilarka pracuje w cyklu półautomatycznym. ZASADA DZIAŁANIA Połówki dwuczęściowej kokili mocuje się do dwóch płyt podkokilowych, z których jedna jest ruchoma i przesuwa się po dwóch prowadnicach. Zwieranie i rozwieranie kokili odbywa się za pomocą siłownika hydraulicznego. Zalewanie kokili Ŝeliwem wykonuje się przy całkowicie zwartej kokili, gdy ciśnienie w siłowniku zwierającym osiągnie ustaloną wielkość. Rozwarcie kokili następuje samoczynnie po upływie określonego czasu, który reguluje się przez odpowiednie nastawienie przekaźnika czasowego. Gotowy odlew wypychany jest z ruchomej połowy kokili samoczynnie. Kokilarka umoŝliwia wykonywanie odlewów rdzeniowych. Najodpowiedniejszymi są rdzenie skorupowe, posiadające odpowiednie zamki na znakach, umoŝliwiające osadzenie rdzeni w kokilach z pionowo ustawioną płaszczyzną podziału. Z kokilarką dostarczany jest agregat hydrauliczny stanowiący podstawowy zespół napędowy kokilarek instalowanych indywidualnie. Agregat posiada przyłącze do wody chłodzącej ciecz roboczą. Płyty podkokilowe posiadają rowki teowe do mocowania kokil za pomocą śrub z łbem młoteczkowym. Kokilarka wyposaŝona jest w kompletną instalację elektryczną. W szafie sterowniczej umieszczony jest miernik temperatury kokil. CHARAKTERYSTYKA TECHNICZNA Parametr Jedn.miary KHZP-65 KHZP-86 Nominalna wielkość montowanej kokili mm 630 X X 630 Min. grubość złoŝonej kokili mm Max. skok płyty ruchomej mm 400 Wymiary płyty wypychaczy mm 460 X X 320 Skok płyty wypychaczy regulowany do max. mm 50 Siła zwierająca kokilę regul. do max. KN Siła rozwierająca kokilę zaleŝna od ustawianej wielkości siły zwierającej max. KN Czas zwierania kokili (pełny skok) s 9,5 Czas rozwierania kokili (pełny skok) s 6,5 Napęd kokilarki - hydrauliczny Ciśnienie robocze regul. do max. MPa 8 12 Moc zainstalowana kw 7,5 Napięcie zasilania, częstotliwość V, Hz 3 X 400/230, 50 Poziom natęŝenia hałasu db 80 Masa całkowita (z cieczą hydraul.) kg

6

7 FMO Kraków SPÓŁKA Z O.O Kraków, ul. Ujastek 1 tel./fax +48 (012) http: // tel. +48 (012) zarzad@fmo.krakow.pl KOKILARKI HYDRAULICZNE ZWIERAJĄCE POZIOMO KHZP PRZEZNACZENIE Kokilarka zwierająca poziomo przeznaczona jest do statycznego odlewania odlewów Ŝeliwnych w formach metalowych. Kokilarka pracuje w cyklu półautomatycznym. ZASADA DZIAŁANIA Połówki dwuczęściowej kokili mocuje się do dwóch płyt podkokilowych, z których jedna jest ruchoma i przesuwa się po dwóch prowadnicach. Zwieranie i rozwieranie kokili odbywa się za pomocą siłownika hydraulicznego. Zalewanie kokili Ŝeliwem wykonuje się przy całkowicie zwartej kokili, gdy ciśnienie w siłowniku zwierającym osiągnie ustaloną wielkość. Rozwarcie kokili następuje samoczynnie po upływie określonego czasu, który reguluje się przez odpowiednie nastawienie przekaźnika czasowego. Gotowy odlew wypychany jest z ruchomej połowy kokili samoczynnie. Kokilarka umoŝliwia wykonywanie odlewów rdzeniowych. Najodpowiedniejszymi są rdzenie skorupowe, posiadające odpowiednie zamki na znakach, umoŝliwiające osadzenie rdzeni w kokilach z pionowo ustawioną płaszczyzną podziału. Z kokilarką dostarczany jest agregat hydrauliczny stanowiący podstawowy zespół napędowy kokilarek instalowanych indywidualnie. Agregat posiada przyłącze do wody chłodzącej ciecz roboczą. Płyty podkokilowe posiadają rowki teowe do mocowania kokil za pomocą śrub z łbem młoteczkowym. Kokilarka wyposaŝona jest w kompletną instalację elektryczną. W szafie sterowniczej umieszczony jest miernik temperatury kokil. CHARAKTERYSTYKA TECHNICZNA Parametr Jedn.miary KHZP-65 KHZP-86 Nominalna wielkość montowanej kokili mm 630 X X 630 Min. grubość złoŝonej kokili mm Max. skok płyty ruchomej mm 400 Wymiary płyty wypychaczy mm 460 X X 320 Skok płyty wypychaczy regulowany do max. mm 50 Siła zwierająca kokilę regul. do max. KN Siła rozwierająca kokilę zaleŝna od ustawianej wielkości siły zwierającej max. KN Czas zwierania kokili (pełny skok) s 9,5 Czas rozwierania kokili (pełny skok) s 6,5 Napęd kokilarki - hydrauliczny Ciśnienie robocze regul. do max. MPa 8 12 Moc zainstalowana kw 7,5 Napięcie zasilania, częstotliwość V, Hz 3 X 400/230, 50 Poziom natęŝenia hałasu db 80 Masa całkowita (z cieczą hydraul.) kg

8
