MASZYNY DO WIERCENIA GŁĘBOKICH OTWORÓW

Transkrypt

1

2

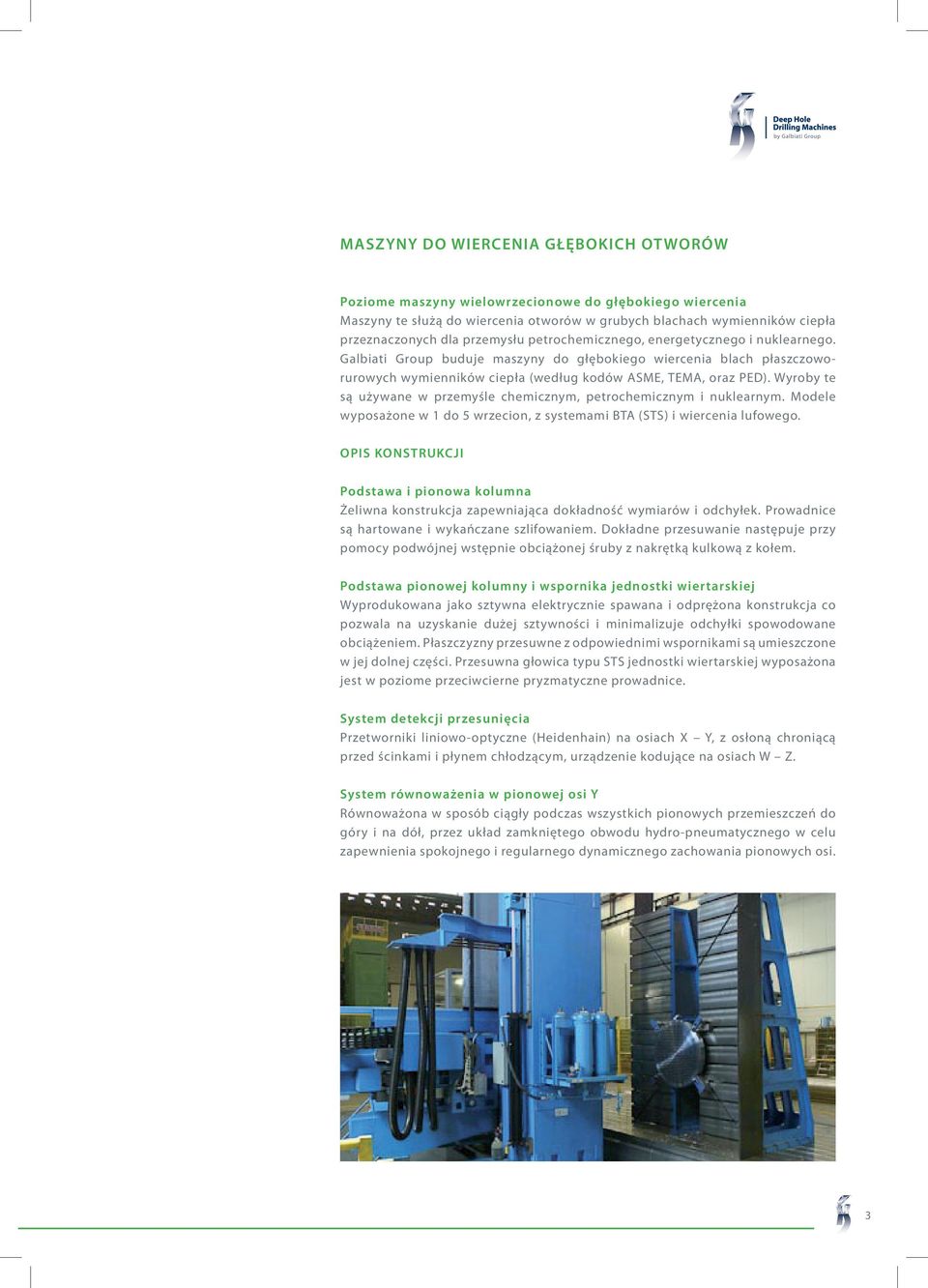

3 MASZYNY DO WIERCENIA GŁĘBOKICH OTWORÓW Poziome maszyny wielowrzecionowe do głębokiego wiercenia Maszyny te służą do wiercenia otworów w grubych blachach wymienników ciepła przeznaczonych dla przemysłu petrochemicznego, energetycznego i nuklearnego. Galbiati Group buduje maszyny do głębokiego wiercenia blach płaszczoworurowych wymienników ciepła (według kodów ASME, TEMA, oraz PED). Wyroby te są używane w przemyśle chemicznym, petrochemicznym i nuklearnym. Modele wyposażone w 1 do 5 wrzecion, z systemami BTA (STS) i wiercenia lufowego. OPIS KONSTRUKCJI Podstawa i pionowa kolumna Żeliwna konstrukcja zapewniająca dokładność wymiarów i odchyłek. Prowadnice są hartowane i wykańczane szlifowaniem. Dokładne przesuwanie następuje przy pomocy podwójnej wstępnie obciążonej śruby z nakrętką kulkową z kołem. Podstawa pionowej kolumny i wspornika jednostki wiertarskiej Wyprodukowana jako sztywna elektrycznie spawana i odprężona konstrukcja co pozwala na uzyskanie dużej sztywności i minimalizuje odchyłki spowodowane obciążeniem. Płaszczyzny przesuwne z odpowiednimi wspornikami są umieszczone w jej dolnej części. Przesuwna głowica typu STS jednostki wiertarskiej wyposażona jest w poziome przeciwcierne pryzmatyczne prowadnice. System detekcji przesunięcia Przetworniki liniowo-optyczne (Heidenhain) na osiach X Y, z osłoną chroniącą przed ścinkami i płynem chłodzącym, urządzenie kodujące na osiach W Z. System równoważenia w pionowej osi Y Równoważona w sposób ciągły podczas wszystkich pionowych przemieszczeń do góry i na dół, przez układ zamkniętego obwodu hydro-pneumatycznego w celu zapewnienia spokojnego i regularnego dynamicznego zachowania pionowych osi. 3

4 ZALETY Duża dokładność i powtarzalność pozycjonowania, duża prostoliniowość wierconych otworów, precyzja współosiowości Automatyczne wiercenie, zaawansowane systemy sterowania monitorują przepływ i ciśnienie płynu obróbkowego, ruch osiowy, docisk, oraz moc każdego pojedynczego Zastosowanie najnowocześniejszych systemów sterowania Siemens CNC Control do monitorowania funkcji silników, napędów cyfrowych i wrzecion Programowane CNC Rejestracja danych wiercenia i cykli Projekt stosujący FEMA w celu zagwarantowania największej strukturalnej sztywności oraz tłumienia drgań powodowanych procesem skrawania Maszyna i wyposażenie o budowie modułowej co pozwala na wykonanie jednostki dostosowanej do potrzeb klienta Jednostka frezarska (opcjonalna) do obróbki wykańczającej płyty Jednostki wiertarskie z mi Odległość pomiędzy osiami narzędzi wiertniczych od min. 16 do maks 23 mm Głębokość wiercenia od 6 mm do 11 mm Średnica wiercenia STS mm Średnica wiercenia wiertłem lufowym 1-32 Jazda w osi wzdłużnej X: 3. mm 12. mm Jazda w osi pionowej Y: 1.8 mm 4.5 mm Jazda w osi poprzecznej Z: 6 mm 1.1 mm Jazda w osi poprzecznej W: 6 mm Pionowa kolumna przesuwająca się na poziomej podstawie, jednostki wiertarskie przesuwające się pionowo wzdłuż kolumny

5 KARTA TECHNICZNA Katalog wielowrzecionowej maszyny do głębokiego wiercenia BTA (STS) Galbiati Group Typ maszyny Wersja standardowa Podstawowy typ maszyny Oś Y do 3. mm Oś Y powyżej 3. mm Wiertło lufowe Półautomatyczna zmiana podziałki Zestaw do frezowania Wrzeciono do frezowania 1 wrzeciono X = 3. Y = 25 Prowadnica umieszczona na łożu maszyny n.a. n.a. n.a. n.a. standard 2 zsynchronizowane 2 niezależne 3 zsynchronizowane 3 niezależne 5 zsynchronizowane 5 półniezależne X = 3. Y = 25 X = 3. Y = 25 Moduły X 1 standard n.a. n.a. mm Moduły Moduły X 1 X = 5. Y 5 mm mm Moduły Y = 3 (recyrkulujące Y 5 mm n.a. X = 5. śruby z nakrętką (hydrostatyczna prowadnica na standard n.a. X = 5. kulową na łożu łożu maszyny) Y = 3 maszyny). n.a. n.a. n.a. X = 5. Y = 3 n.a. n.a. n.a. o=opcjonalne n.a.=niedostępne Poświadczenie jakości Precyzja wymagana do produkcji głównych strukturalnych komponentów naszej maszyny wiercącej (takich jak łoże maszyny, kolumna, oraz prowadnice) jest gwarantowana przez kontrole jakie prowadzimy korzystając z naszej pracującej w trzech osiach maszyny pomiarowej ZEISS MMZ-G , jednej z największych zainstalowanych w Włoszech (Oś X = 6 m). Główne konstrukcyjne komponenty są obrabiane w naszym zakładzie. 5

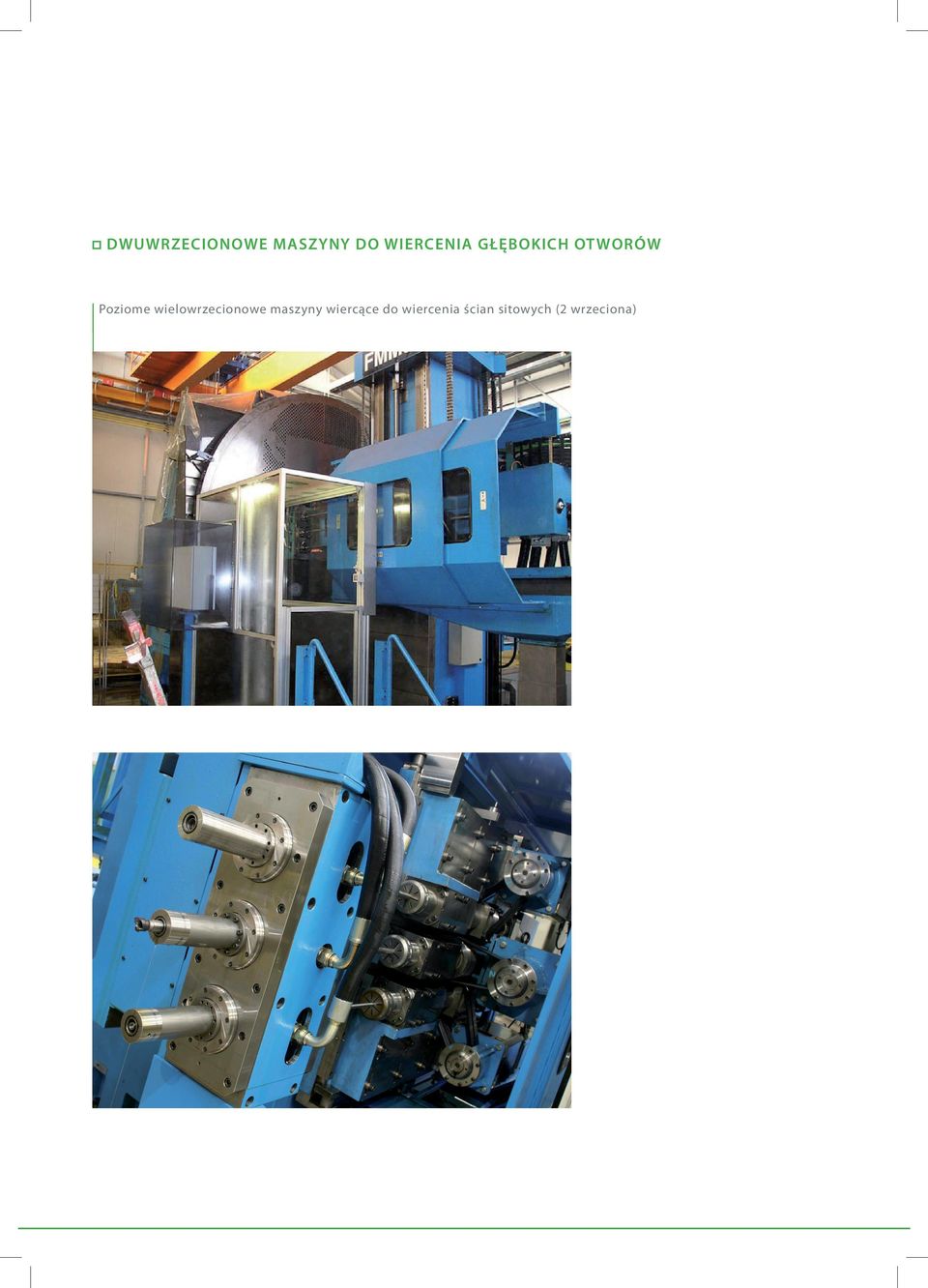

6 DWUWRZECIONOWE MASZYNY DO WIERCENIA GŁĘBOKICH OTWORÓW Poziome wielowrzecionowe maszyny wiercące do wiercenia ścian sitowych (2 )

7 TRÓJWRZECIONOWE MASZYNY DO WIERCENIA GŁĘBOKICH OTWORÓW Poziome wielowrzecionowe maszyny wiercące do wiercenia ścian sitowych (3 ) 7

8 Official Distributor on Eastern Europe Oficjalny Dystrybutor na Europę Wschodnią : Novocon Poland S.A. ul. Nad Wodą 54, 32 8 Zabierzów, Polska Kontakt: Aneta Borowiec Justyna Wiącek Krzysztof Dadak Galbiati Group - Engineering & Machining Oggiono (LC) Via Cà Bianca Pascolo, 26 Italy Tel Maszyny do wiercenia głębokich otworów: drilling_machine@galbiatigroup.it
