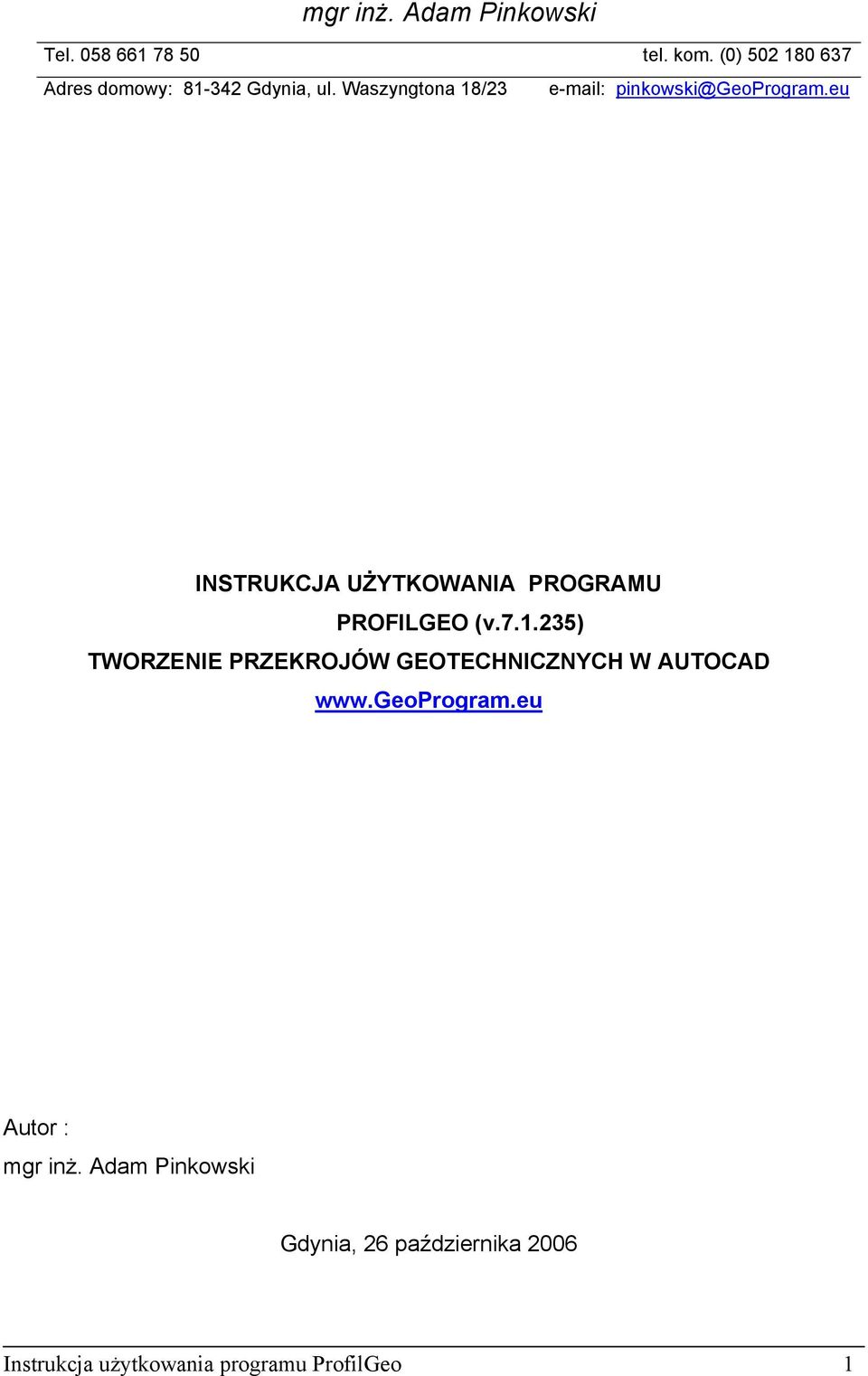

1 mgr inż. Adam Pinkowski Tel tel. kom. (0) Adres domowy: Gdynia, ul. Waszyngtona 18/23 INSTRUKCJA UŻYTKOWANIA PROGRAMU PROFILGEO (v ) TWORZENIE PRZEKROJÓW GEOTECHNICZNYCH W AUTOCAD Autor : mgr inż. Adam Pinkowski Gdynia, 26 października 2006 Instrukcja użytkowania programu ProfilGeo 1

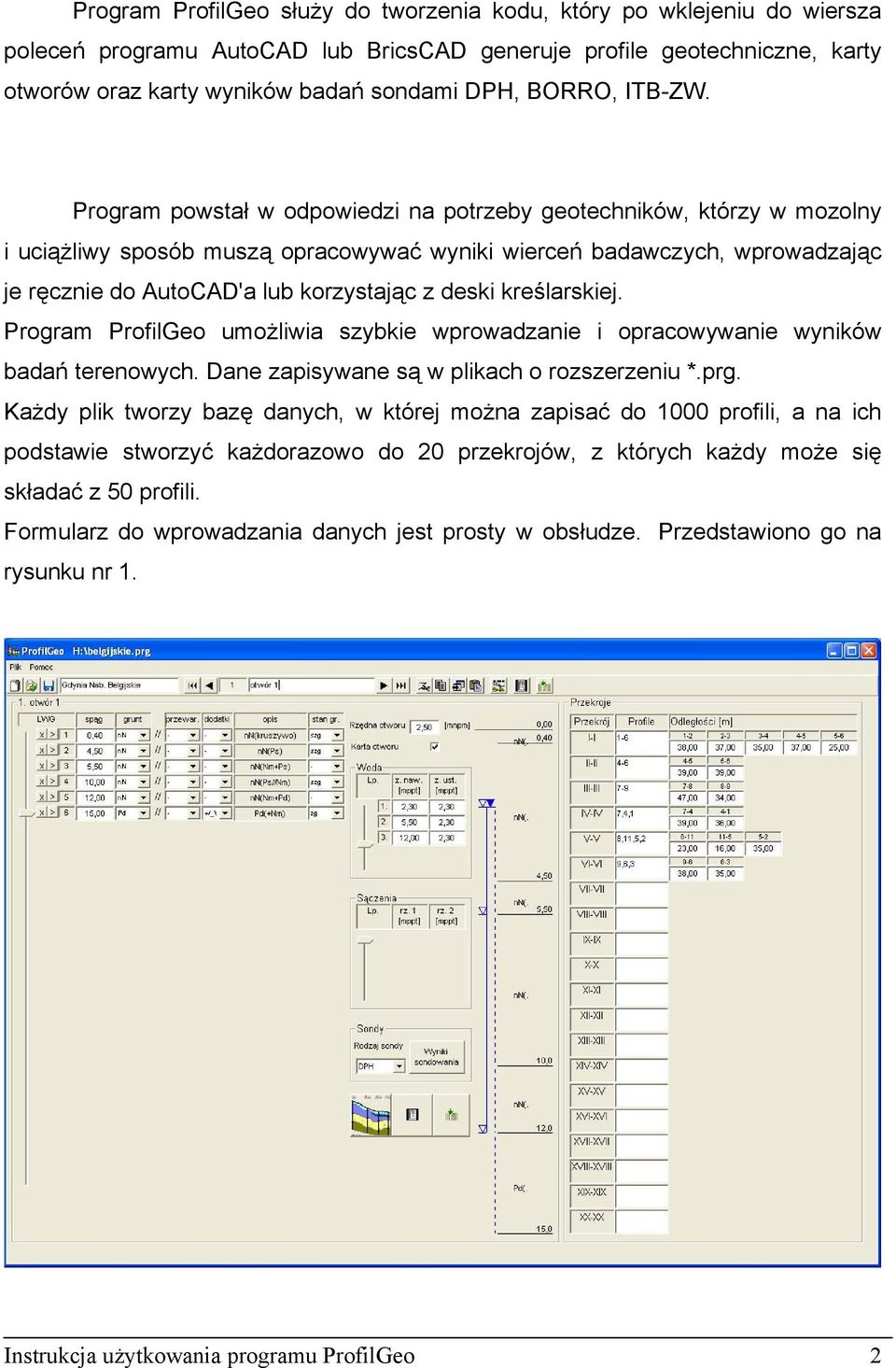

2 Program ProfilGeo służy do tworzenia kodu, który po wklejeniu do wiersza poleceń programu AutoCAD lub BricsCAD generuje profile geotechniczne, karty otworów oraz karty wyników badań sondami DPH, BORRO, ITB-ZW. Program powstał w odpowiedzi na potrzeby geotechników, którzy w mozolny i uciążliwy sposób muszą opracowywać wyniki wierceń badawczych, wprowadzając je ręcznie do AutoCAD'a lub korzystając z deski kreślarskiej. Program ProfilGeo umożliwia szybkie wprowadzanie i opracowywanie wyników badań terenowych. Dane zapisywane są w plikach o rozszerzeniu *.prg. Każdy plik tworzy bazę danych, w której można zapisać do 1000 profili, a na ich podstawie stworzyć każdorazowo do 20 przekrojów, z których każdy może się składać z 50 profili. Formularz do wprowadzania danych jest prosty w obsłudze. Przedstawiono go na rysunku nr 1. Instrukcja użytkowania programu ProfilGeo 2

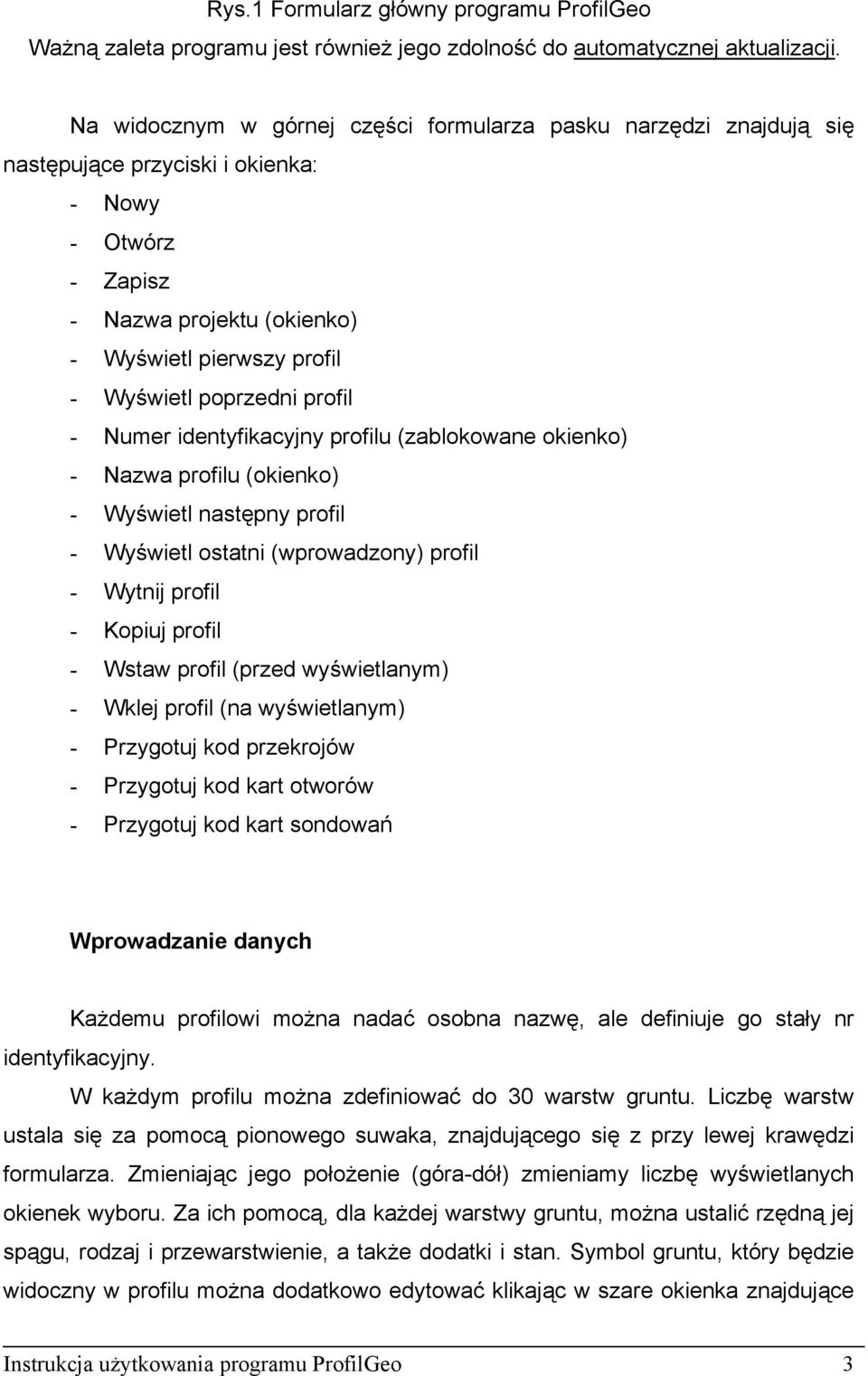

3 Rys.1 Formularz główny programu ProfilGeo Ważną zaleta programu jest również jego zdolność do automatycznej aktualizacji. Na widocznym w górnej części formularza pasku narzędzi znajdują się następujące przyciski i okienka: - Nowy - Otwórz - Zapisz - Nazwa projektu (okienko) - Wyświetl pierwszy profil - Wyświetl poprzedni profil - Numer identyfikacyjny profilu (zablokowane okienko) - Nazwa profilu (okienko) - Wyświetl następny profil - Wyświetl ostatni (wprowadzony) profil - Wytnij profil - Kopiuj profil - Wstaw profil (przed wyświetlanym) - Wklej profil (na wyświetlanym) - Przygotuj kod przekrojów - Przygotuj kod kart otworów - Przygotuj kod kart sondowań Wprowadzanie danych Każdemu profilowi można nadać osobna nazwę, ale definiuje go stały nr identyfikacyjny. W każdym profilu można zdefiniować do 30 warstw gruntu. Liczbę warstw ustala się za pomocą pionowego suwaka, znajdującego się z przy lewej krawędzi formularza. Zmieniając jego położenie (góra-dół) zmieniamy liczbę wyświetlanych okienek wyboru. Za ich pomocą, dla każdej warstwy gruntu, można ustalić rzędną jej spągu, rodzaj i przewarstwienie, a także dodatki i stan. Symbol gruntu, który będzie widoczny w profilu można dodatkowo edytować klikając w szare okienka znajdujące Instrukcja użytkowania programu ProfilGeo 3

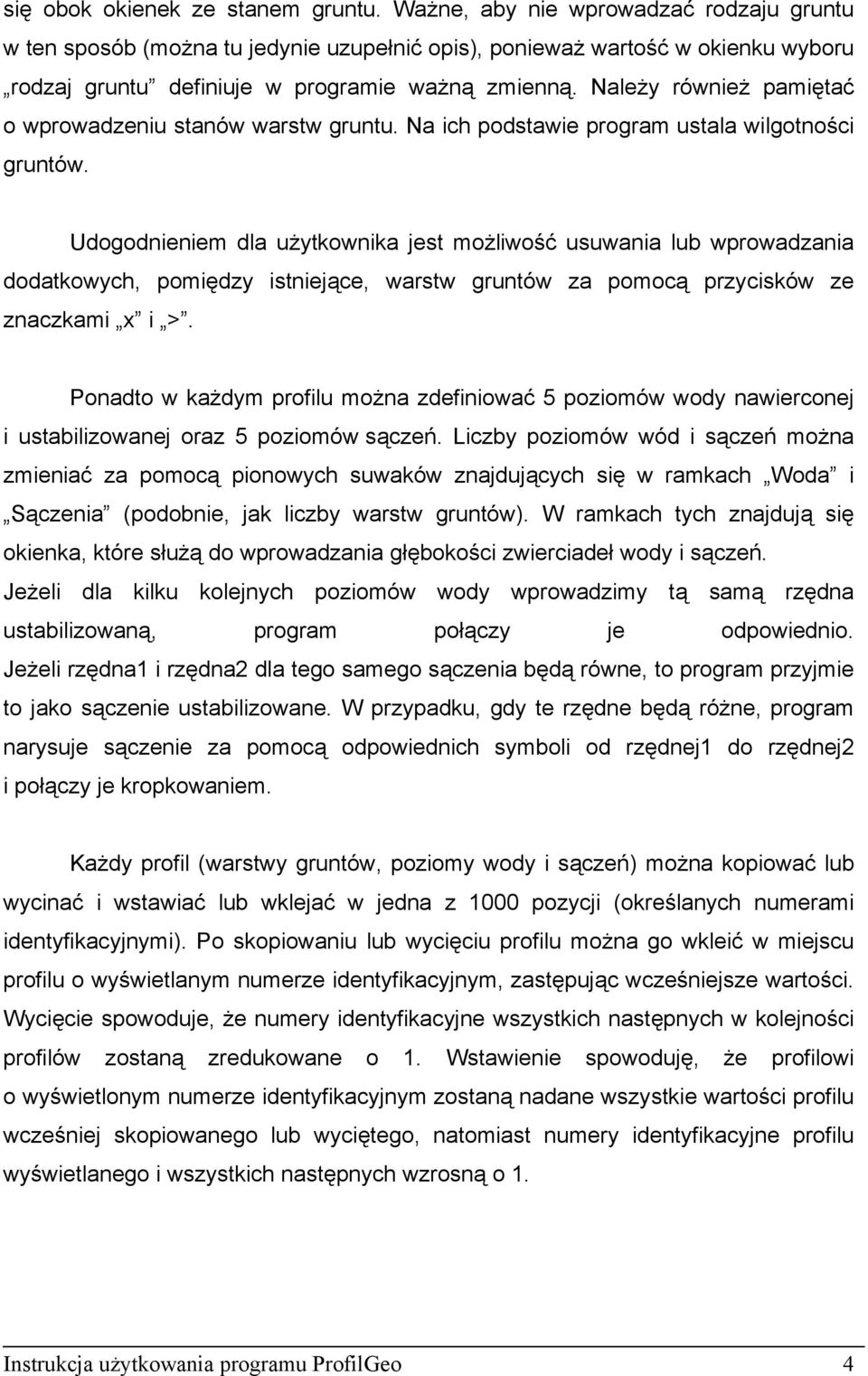

4 się obok okienek ze stanem gruntu. Ważne, aby nie wprowadzać rodzaju gruntu w ten sposób (można tu jedynie uzupełnić opis), ponieważ wartość w okienku wyboru rodzaj gruntu definiuje w programie ważną zmienną. Należy również pamiętać o wprowadzeniu stanów warstw gruntu. Na ich podstawie program ustala wilgotności gruntów. Udogodnieniem dla użytkownika jest możliwość usuwania lub wprowadzania dodatkowych, pomiędzy istniejące, warstw gruntów za pomocą przycisków ze znaczkami x i >. Ponadto w każdym profilu można zdefiniować 5 poziomów wody nawierconej i ustabilizowanej oraz 5 poziomów sączeń. Liczby poziomów wód i sączeń można zmieniać za pomocą pionowych suwaków znajdujących się w ramkach Woda i Sączenia (podobnie, jak liczby warstw gruntów). W ramkach tych znajdują się okienka, które służą do wprowadzania głębokości zwierciadeł wody i sączeń. Jeżeli dla kilku kolejnych poziomów wody wprowadzimy tą samą rzędna ustabilizowaną, program połączy je odpowiednio. Jeżeli rzędna1 i rzędna2 dla tego samego sączenia będą równe, to program przyjmie to jako sączenie ustabilizowane. W przypadku, gdy te rzędne będą różne, program narysuje sączenie za pomocą odpowiednich symboli od rzędnej1 do rzędnej2 i połączy je kropkowaniem. Każdy profil (warstwy gruntów, poziomy wody i sączeń) można kopiować lub wycinać i wstawiać lub wklejać w jedna z 1000 pozycji (określanych numerami identyfikacyjnymi). Po skopiowaniu lub wycięciu profilu można go wkleić w miejscu profilu o wyświetlanym numerze identyfikacyjnym, zastępując wcześniejsze wartości. Wycięcie spowoduje, że numery identyfikacyjne wszystkich następnych w kolejności profilów zostaną zredukowane o 1. Wstawienie spowoduję, że profilowi o wyświetlonym numerze identyfikacyjnym zostaną nadane wszystkie wartości profilu wcześniej skopiowanego lub wyciętego, natomiast numery identyfikacyjne profilu wyświetlanego i wszystkich następnych wzrosną o 1. Instrukcja użytkowania programu ProfilGeo 4

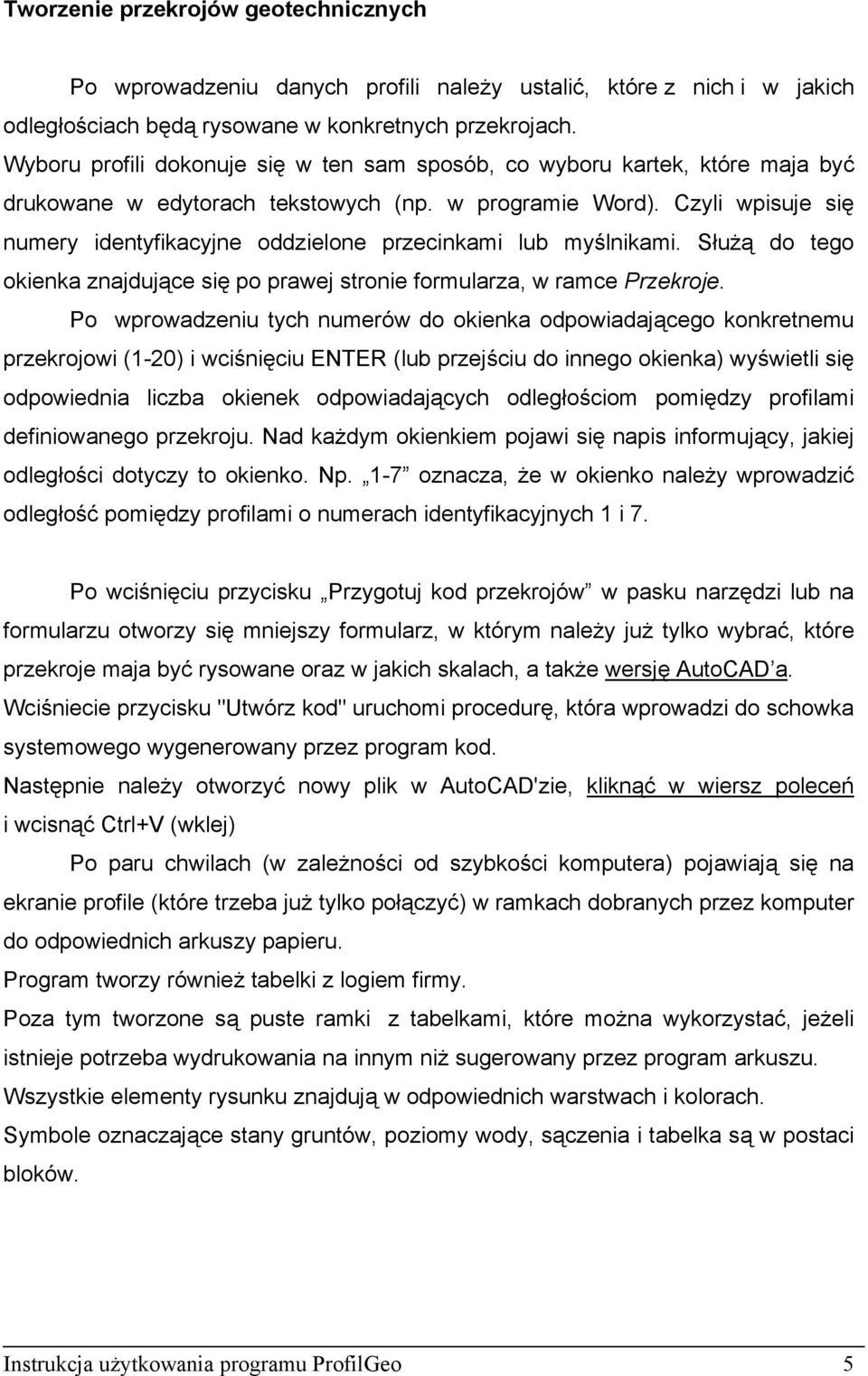

5 Tworzenie przekrojów geotechnicznych Po wprowadzeniu danych profili należy ustalić, które z nich i w jakich odległościach będą rysowane w konkretnych przekrojach. Wyboru profili dokonuje się w ten sam sposób, co wyboru kartek, które maja być drukowane w edytorach tekstowych (np. w programie Word). Czyli wpisuje się numery identyfikacyjne oddzielone przecinkami lub myślnikami. Służą do tego okienka znajdujące się po prawej stronie formularza, w ramce Przekroje. Po wprowadzeniu tych numerów do okienka odpowiadającego konkretnemu przekrojowi (1-20) i wciśnięciu ENTER (lub przejściu do innego okienka) wyświetli się odpowiednia liczba okienek odpowiadających odległościom pomiędzy profilami definiowanego przekroju. Nad każdym okienkiem pojawi się napis informujący, jakiej odległości dotyczy to okienko. Np. 1-7 oznacza, że w okienko należy wprowadzić odległość pomiędzy profilami o numerach identyfikacyjnych 1 i 7. Po wciśnięciu przycisku Przygotuj kod przekrojów w pasku narzędzi lub na formularzu otworzy się mniejszy formularz, w którym należy już tylko wybrać, które przekroje maja być rysowane oraz w jakich skalach, a także wersję AutoCAD a. Wciśniecie przycisku "Utwórz kod" uruchomi procedurę, która wprowadzi do schowka systemowego wygenerowany przez program kod. Następnie należy otworzyć nowy plik w AutoCAD'zie, kliknąć w wiersz poleceń i wcisnąć Ctrl+V (wklej) Po paru chwilach (w zależności od szybkości komputera) pojawiają się na ekranie profile (które trzeba już tylko połączyć) w ramkach dobranych przez komputer do odpowiednich arkuszy papieru. Program tworzy również tabelki z logiem firmy. Poza tym tworzone są puste ramki z tabelkami, które można wykorzystać, jeżeli istnieje potrzeba wydrukowania na innym niż sugerowany przez program arkuszu. Wszystkie elementy rysunku znajdują w odpowiednich warstwach i kolorach. Symbole oznaczające stany gruntów, poziomy wody, sączenia i tabelka są w postaci bloków. Instrukcja użytkowania programu ProfilGeo 5

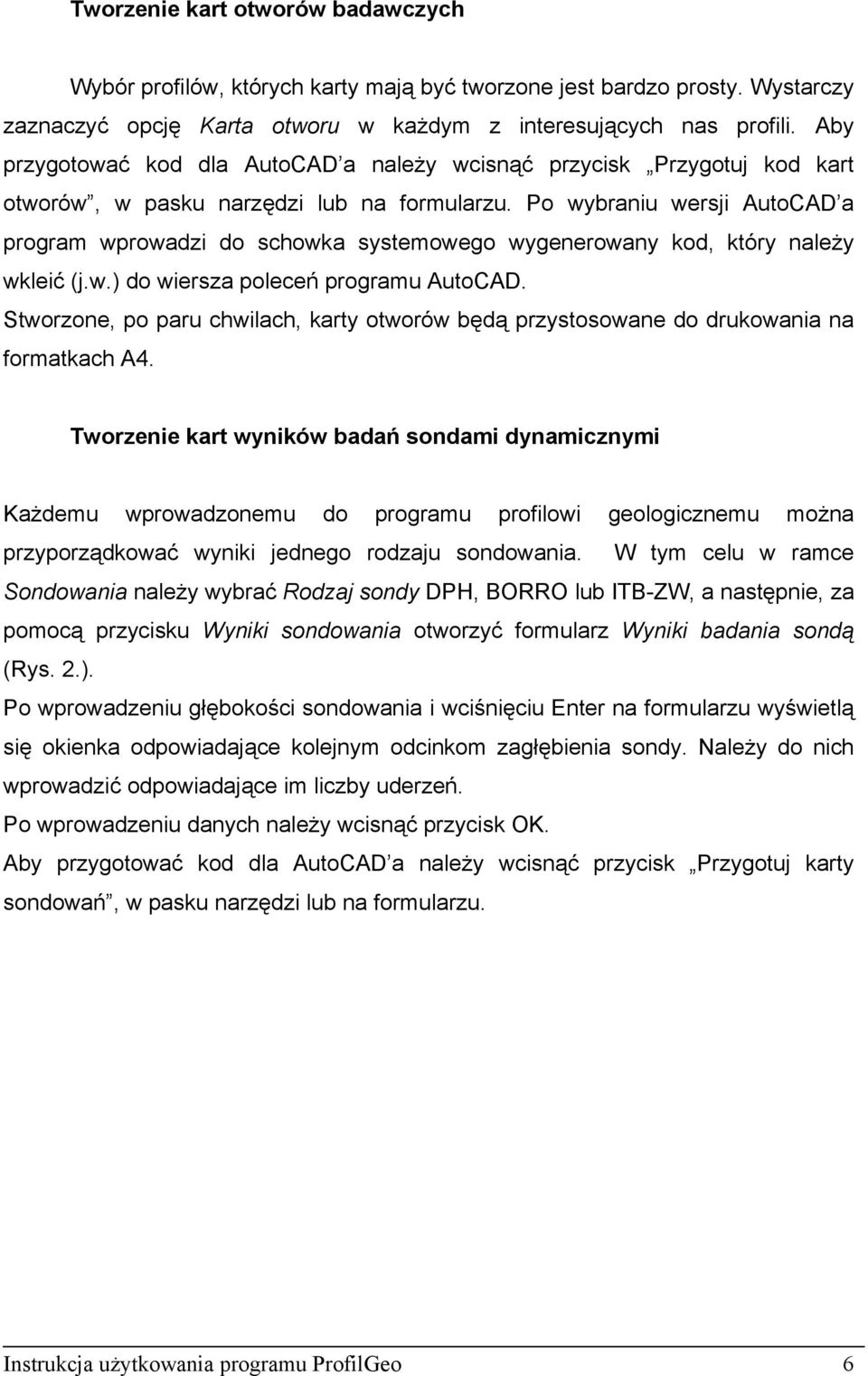

6 Tworzenie kart otworów badawczych Wybór profilów, których karty mają być tworzone jest bardzo prosty. Wystarczy zaznaczyć opcję Karta otworu w każdym z interesujących nas profili. Aby przygotować kod dla AutoCAD a należy wcisnąć przycisk Przygotuj kod kart otworów, w pasku narzędzi lub na formularzu. Po wybraniu wersji AutoCAD a program wprowadzi do schowka systemowego wygenerowany kod, który należy wkleić (j.w.) do wiersza poleceń programu AutoCAD. Stworzone, po paru chwilach, karty otworów będą przystosowane do drukowania na formatkach A4. Tworzenie kart wyników badań sondami dynamicznymi Każdemu wprowadzonemu do programu profilowi geologicznemu można przyporządkować wyniki jednego rodzaju sondowania. W tym celu w ramce Sondowania należy wybrać Rodzaj sondy DPH, BORRO lub ITB-ZW, a następnie, za pomocą przycisku Wyniki sondowania otworzyć formularz Wyniki badania sondą (Rys. 2.). Po wprowadzeniu głębokości sondowania i wciśnięciu Enter na formularzu wyświetlą się okienka odpowiadające kolejnym odcinkom zagłębienia sondy. Należy do nich wprowadzić odpowiadające im liczby uderzeń. Po wprowadzeniu danych należy wcisnąć przycisk OK. Aby przygotować kod dla AutoCAD a należy wcisnąć przycisk Przygotuj karty sondowań, w pasku narzędzi lub na formularzu. Instrukcja użytkowania programu ProfilGeo 6

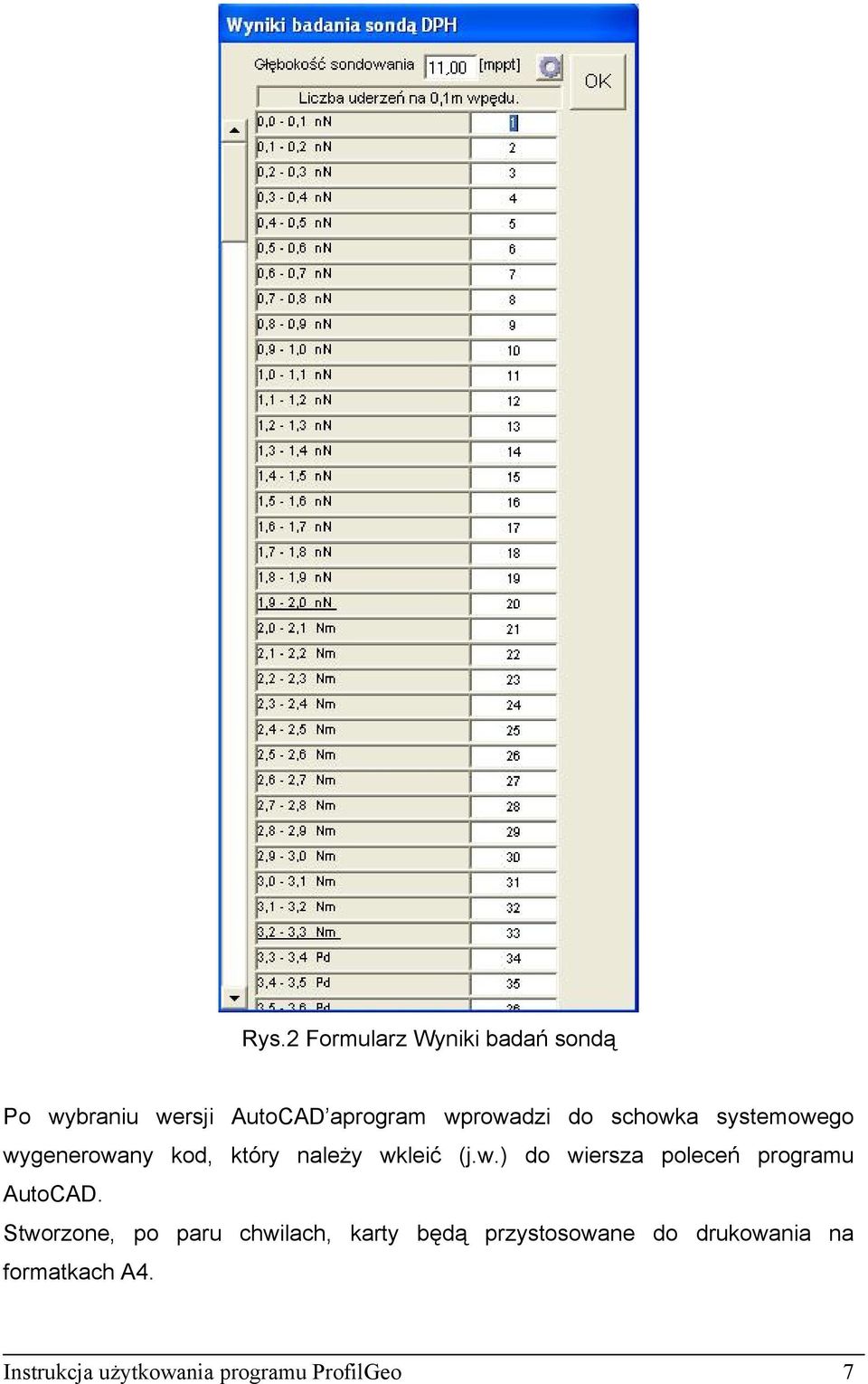

7 Rys.2 Formularz Wyniki badań sondą Po wybraniu wersji AutoCAD aprogram wprowadzi do schowka systemowego wygenerowany kod, który należy wkleić (j.w.) do wiersza poleceń programu AutoCAD. Stworzone, po paru chwilach, karty będą przystosowane do drukowania na formatkach A4. Instrukcja użytkowania programu ProfilGeo 7

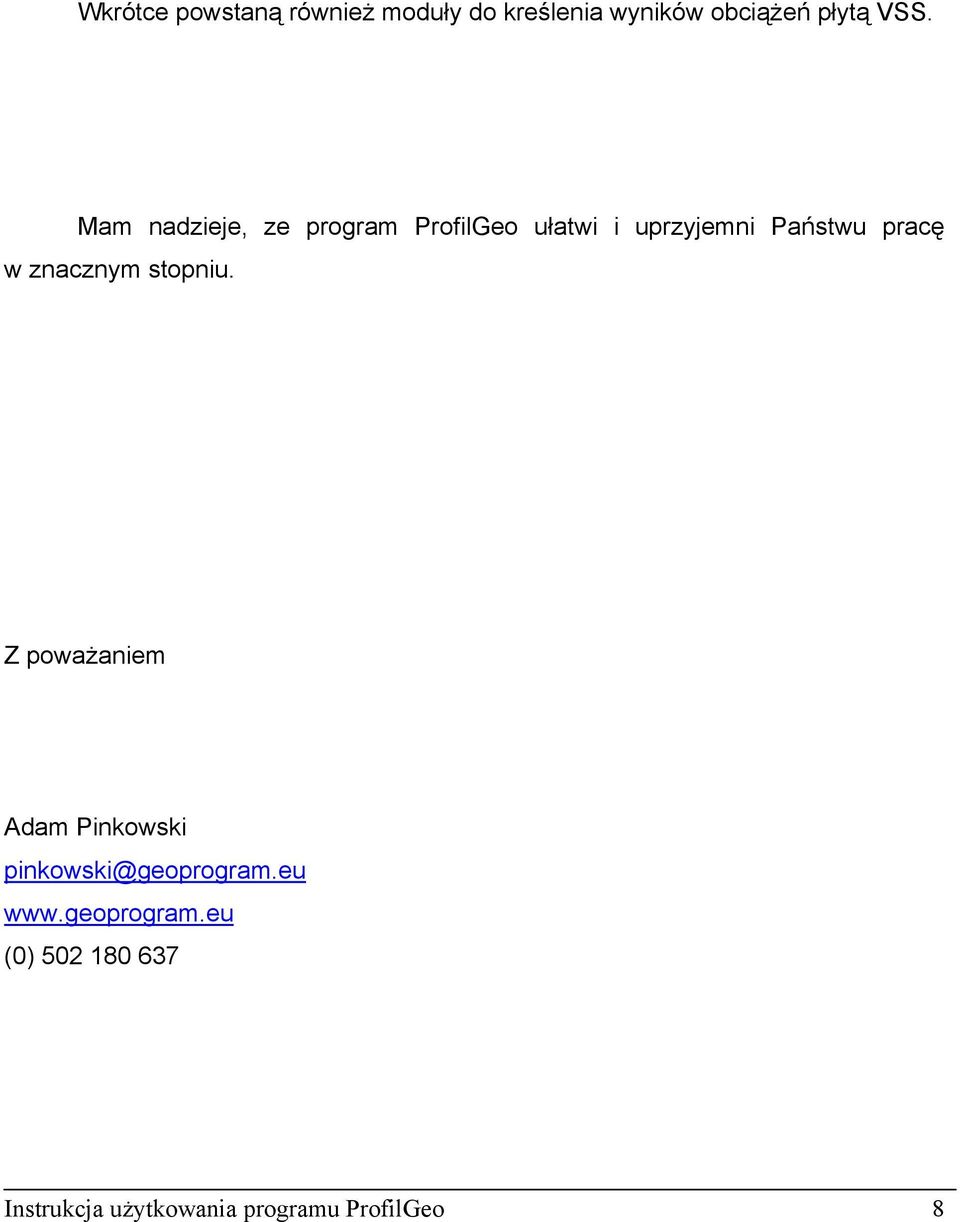

8 Wkrótce powstaną również moduły do kreślenia wyników obciążeń płytą VSS. Mam nadzieje, ze program ProfilGeo ułatwi i uprzyjemni Państwu pracę w znacznym stopniu. Z poważaniem Adam Pinkowski pinkowski@geoprogram.eu (0) Instrukcja użytkowania programu ProfilGeo 8
