AutoCAD 1. Otwieranie aplikacji AutoCAD AutoCAD 1

Save this PDF as:
Wielkość: px
Rozpocząć pokaz od strony:

Download "AutoCAD 1. Otwieranie aplikacji AutoCAD 2011. AutoCAD 1"

Transkrypt

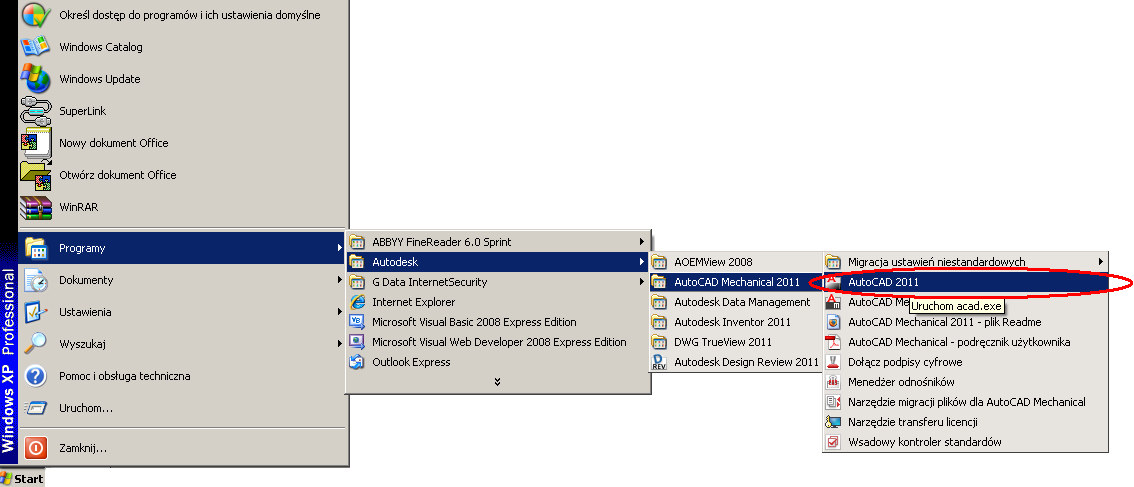

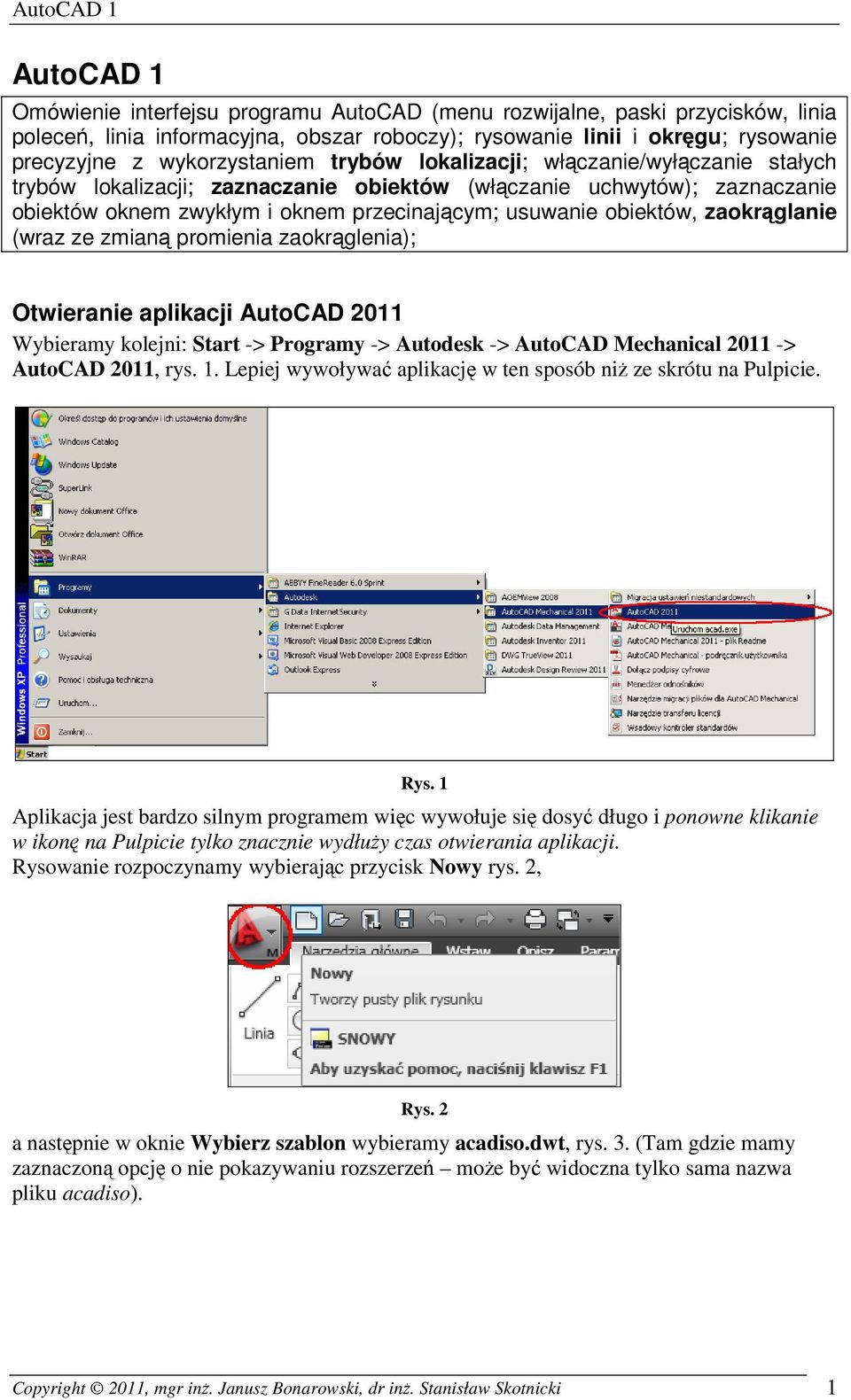

1 AutoCAD 1 Omówienie interfejsu programu AutoCAD (menu rozwijalne, paski przycisków, linia poleceń, linia informacyjna, obszar roboczy); rysowanie linii i okręgu; rysowanie precyzyjne z wykorzystaniem trybów lokalizacji; włączanie/wyłączanie stałych trybów lokalizacji; zaznaczanie obiektów (włączanie uchwytów); zaznaczanie obiektów oknem zwykłym i oknem przecinającym; usuwanie obiektów, zaokrąglanie (wraz ze zmianą promienia zaokrąglenia); Otwieranie aplikacji AutoCAD 2011 Wybieramy kolejni: Start -> Programy -> Autodesk -> AutoCAD Mechanical > AutoCAD 2011, rys. 1. Lepiej wywoływać aplikację w ten sposób niż ze skrótu na Pulpicie. Rys. 1 Aplikacja jest bardzo silnym programem więc wywołuje się dosyć długo i ponowne klikanie w ikonę na Pulpicie tylko znacznie wydłuży czas otwierania aplikacji. Rysowanie rozpoczynamy wybierając przycisk Nowy rys. 2, Rys. 2 a następnie w oknie Wybierz szablon wybieramy acadiso.dwt, rys. 3. (Tam gdzie mamy zaznaczoną opcję o nie pokazywaniu rozszerzeń może być widoczna tylko sama nazwa pliku acadiso). Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 1

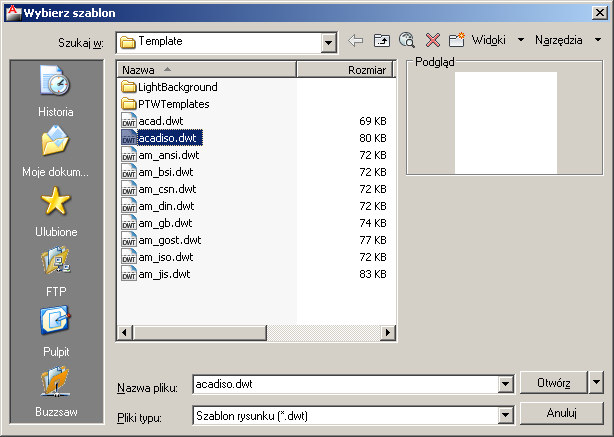

2 Rys. 3 Szablon ten udostępnia obszar rysowania 1000mm x 4000mm, przez co opisy wydają się bardzo małe. Aby obszar rysowania przystosować do naszych potrzeb - z bocznego (szarego) menu wybieramy Zoom zakres, rys. 4. Rys. 4 Na dolnym pasku wyszarzyć kliknięciem Wprowadzanie dynamiczne, rys. 4. Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 2

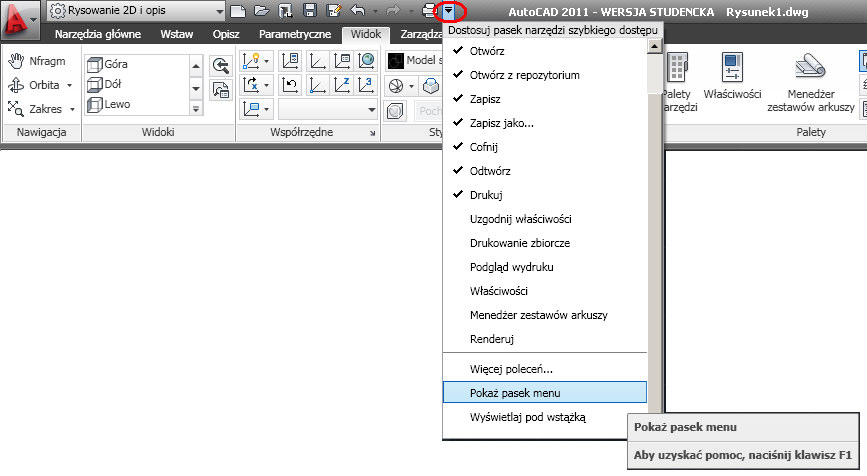

3 Rys. 5. Kliknąć Wprowadzanie dynamiczne, aby je wyszarzyć Aby przywołać pasek Lokalizacja kliknijmy: wstążkę Widok, Paski narzędzi, AutoCAD, Lokalizacja, rys. 6. Rys. 6 Ustawmy pasek Lokalizacja pod menu ze wstęgami, rys. 7. Rys. 7 Stany rysowania skok, orto i siatka możemy wybrać naciskając na klawiaturze klawisze funkcyjne: F7 siatka, F8 orto, F9 skok. Podczas rysowania należy sprawdzac komunikaty AutoCAD a wyświetlane w pasku dialogowym i wierszu polecenia, pod wykonywanym rysunkiem. Dodajmy Pasek menu, rys. 8. Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 3

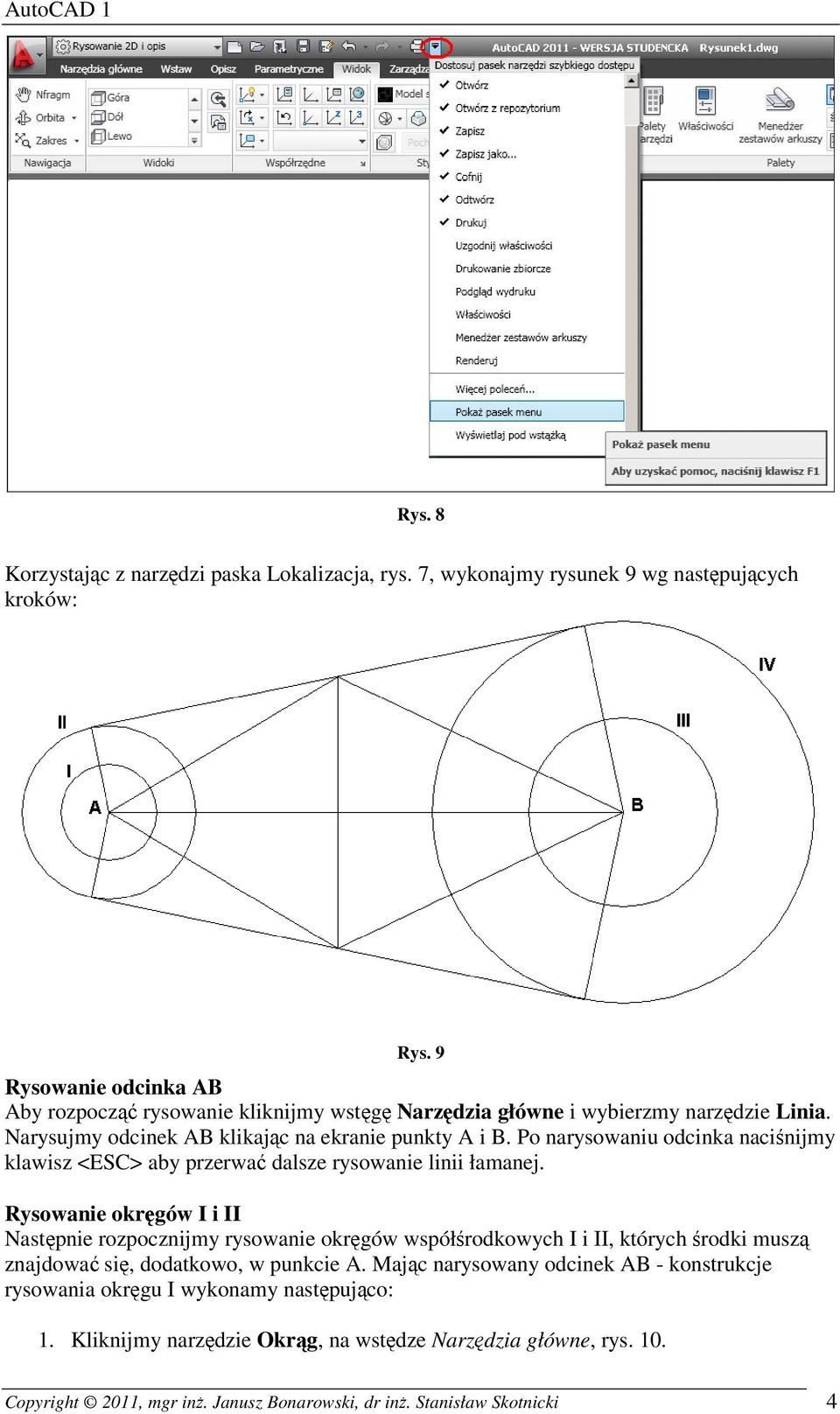

4 Rys. 8 Korzystając z narzędzi paska Lokalizacja, rys. 7, wykonajmy rysunek 9 wg następujących kroków: Rys. 9 Rysowanie odcinka AB Aby rozpocząć rysowanie kliknijmy wstęgę Narzędzia główne i wybierzmy narzędzie Linia. Narysujmy odcinek AB klikając na ekranie punkty A i B. Po narysowaniu odcinka naciśnijmy klawisz <ESC> aby przerwać dalsze rysowanie linii łamanej. Rysowanie okręgów I i II Następnie rozpocznijmy rysowanie okręgów współśrodkowych I i II, których środki muszą znajdować się, dodatkowo, w punkcie A. Mając narysowany odcinek AB - konstrukcje rysowania okręgu I wykonamy następująco: 1. Kliknijmy narzędzie Okrąg, na wstędze Narzędzia główne, rys. 10. Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 4

5 Rys Kliknijmy narzędzie Znajdź punkt końcowy na pasku Lokalizacja, rys. 11. Rys Kliknijmy odcinek AB, w pobliżu punktu A, a narzędzie Lokalizacji pobierze współrzędne punktu A z bazy rysunku i umieści w tym punkcie środek okręgu. 4. Przesuwając myszą możemy dynamicznie kreować promień okręgu, po kliknięciu myszą okrąg I zostanie narysowany. Okrąg II możemy narysować korzystając z różnych narzędzi paska Lokalizacja. Możemy to być narzędzie Znajdź punkt końcowy, tak jak przy rysowaniu okręgu I lub z narzędzia Znajdź środek na pasku Lokalizacja, rys. 12. Rys. 12 Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 5

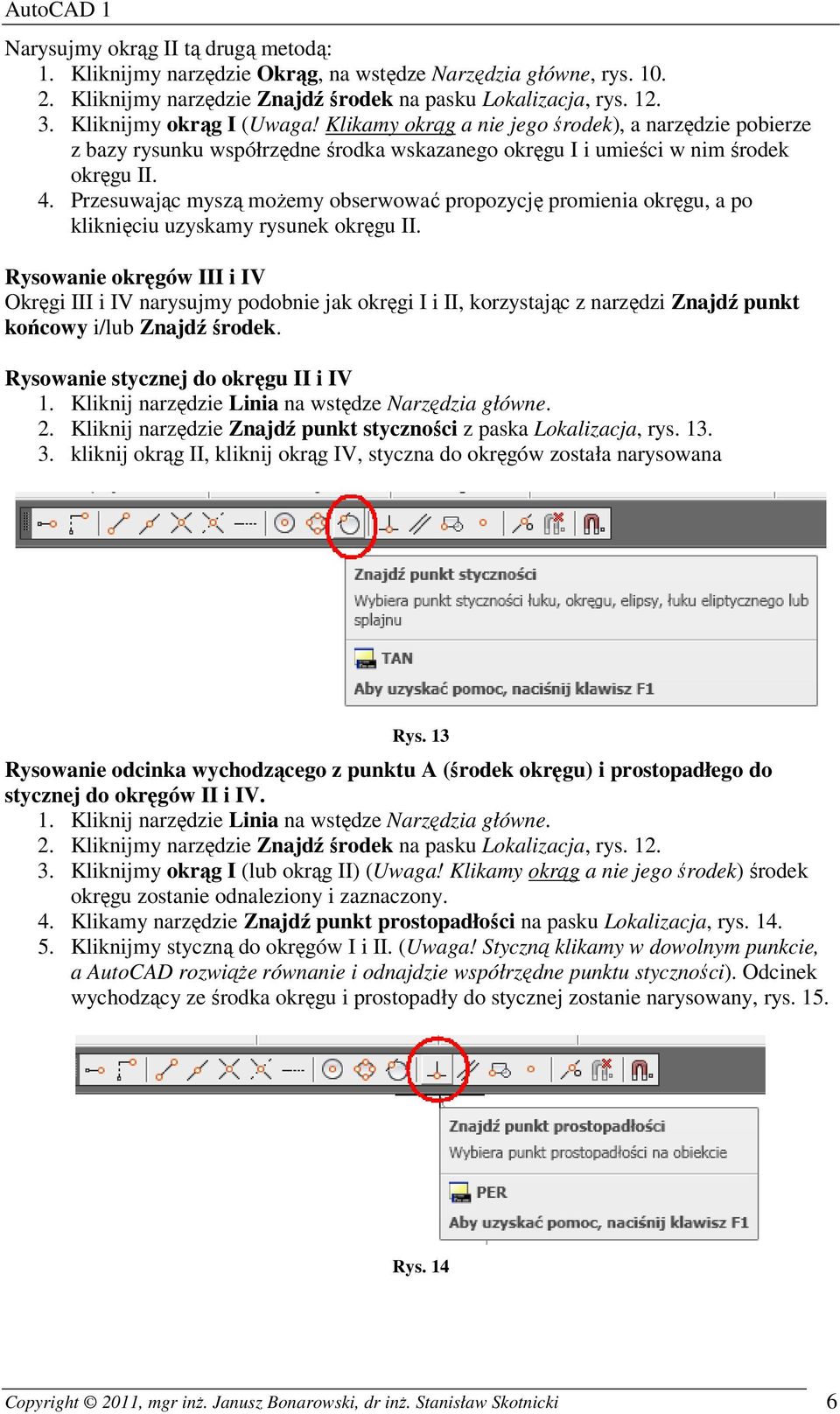

6 Narysujmy okrąg II tą drugą metodą: 1. Kliknijmy narzędzie Okrąg, na wstędze Narzędzia główne, rys Kliknijmy narzędzie Znajdź środek na pasku Lokalizacja, rys Kliknijmy okrąg I (Uwaga! Klikamy okrąg a nie jego środek), a narzędzie pobierze z bazy rysunku współrzędne środka wskazanego okręgu I i umieści w nim środek okręgu II. 4. Przesuwając myszą możemy obserwować propozycję promienia okręgu, a po kliknięciu uzyskamy rysunek okręgu II. Rysowanie okręgów III i IV Okręgi III i IV narysujmy podobnie jak okręgi I i II, korzystając z narzędzi Znajdź punkt końcowy i/lub Znajdź środek. Rysowanie stycznej do okręgu II i IV 1. Kliknij narzędzie Linia na wstędze Narzędzia główne. 2. Kliknij narzędzie Znajdź punkt styczności z paska Lokalizacja, rys kliknij okrąg II, kliknij okrąg IV, styczna do okręgów została narysowana Rys. 13 Rysowanie odcinka wychodzącego z punktu A (środek okręgu) i prostopadłego do stycznej do okręgów II i IV. 1. Kliknij narzędzie Linia na wstędze Narzędzia główne. 2. Kliknijmy narzędzie Znajdź środek na pasku Lokalizacja, rys Kliknijmy okrąg I (lub okrąg II) (Uwaga! Klikamy okrąg a nie jego środek) środek okręgu zostanie odnaleziony i zaznaczony. 4. Klikamy narzędzie Znajdź punkt prostopadłości na pasku Lokalizacja, rys Kliknijmy styczną do okręgów I i II. (Uwaga! Styczną klikamy w dowolnym punkcie, a AutoCAD rozwiąże równanie i odnajdzie współrzędne punktu styczności). Odcinek wychodzący ze środka okręgu i prostopadły do stycznej zostanie narysowany, rys. 15. Rys. 14 Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 6

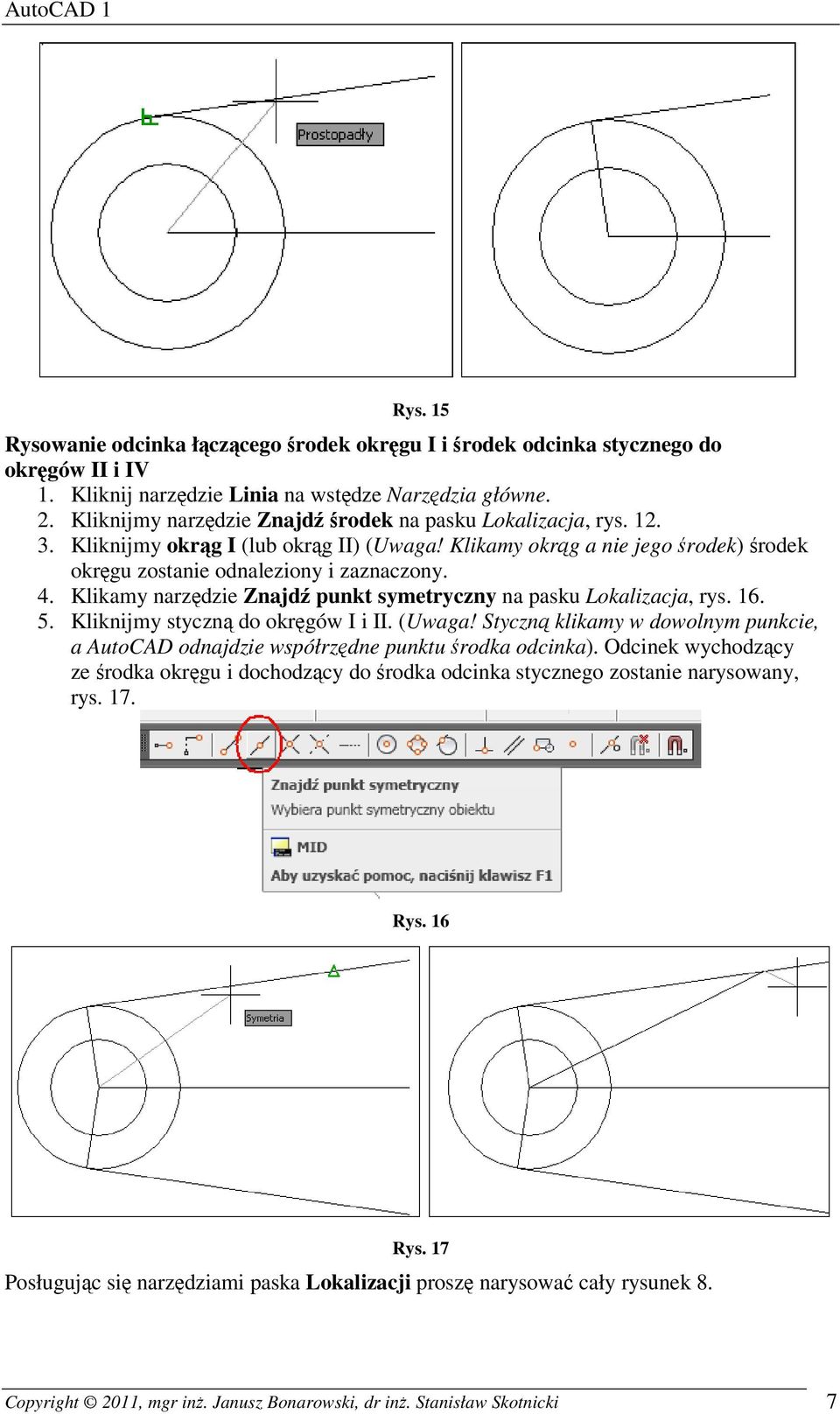

7 Rys. 15 Rysowanie odcinka łączącego środek okręgu I i środek odcinka stycznego do okręgów II i IV 1. Kliknij narzędzie Linia na wstędze Narzędzia główne. 2. Kliknijmy narzędzie Znajdź środek na pasku Lokalizacja, rys Kliknijmy okrąg I (lub okrąg II) (Uwaga! Klikamy okrąg a nie jego środek) środek okręgu zostanie odnaleziony i zaznaczony. 4. Klikamy narzędzie Znajdź punkt symetryczny na pasku Lokalizacja, rys Kliknijmy styczną do okręgów I i II. (Uwaga! Styczną klikamy w dowolnym punkcie, a AutoCAD odnajdzie współrzędne punktu środka odcinka). Odcinek wychodzący ze środka okręgu i dochodzący do środka odcinka stycznego zostanie narysowany, rys. 17. Rys. 16 Rys. 17 Posługując się narzędziami paska Lokalizacji proszę narysować cały rysunek 8. Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 7

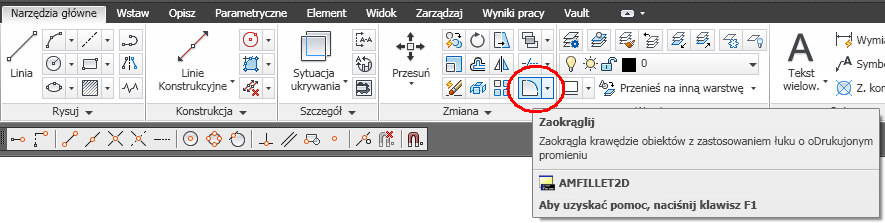

8 Zaokrąglanie Narysujmy rysunek jak na rys. 22. Rys. 18 Niech wierzchołek A ma promień zaokrąglenia 25. Wybierzmy ze wstążki Narzędzia ogólne, Zaokrąglij, rys. 23. Rys. 19 Proszę zwrócić uwagę na wiersz dialogowy, jaki się wówczas pojawi, rys. 24. Rys. 20 Jeśli wykonywane było już zaokrąglanie, wskazany jest promień zaokrąglenia (tu 2.5, uwaga na kropkę dziesiętną) i polecenie kliknięcia ramion kąta do zaokrąglenia. Jeśli zamierzamy wykonać zaokrąglenia promieniem innym niż proponowany należy wybrać opcję <Ustawienia> wpisując z klawiatury literę U i naciskając klawisz <Enter>. Wywołane zostanie okno Zaokrąglenie, rys. 34, w którym możemy, z listy rozwijalnej, wybrać lub wpisać wymagany promień zaokrąglenia i zatwierdzić klikając przycisk OK, a następnie Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 8

9 klikając ramiona kąta uzyskać wymagane zaokrąglenie. Operację kończymy naciskając klawisz <Esc>. Rys. 21 Proszę zaokrąglić pozostałe wierzchołki wieloboku zmieniając dowolnie promień zaokrąglenia, rys. 26. Rys. 22 Jako pracę samodzielną proszę wykonać rysunki jak na rys. 27. Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 9

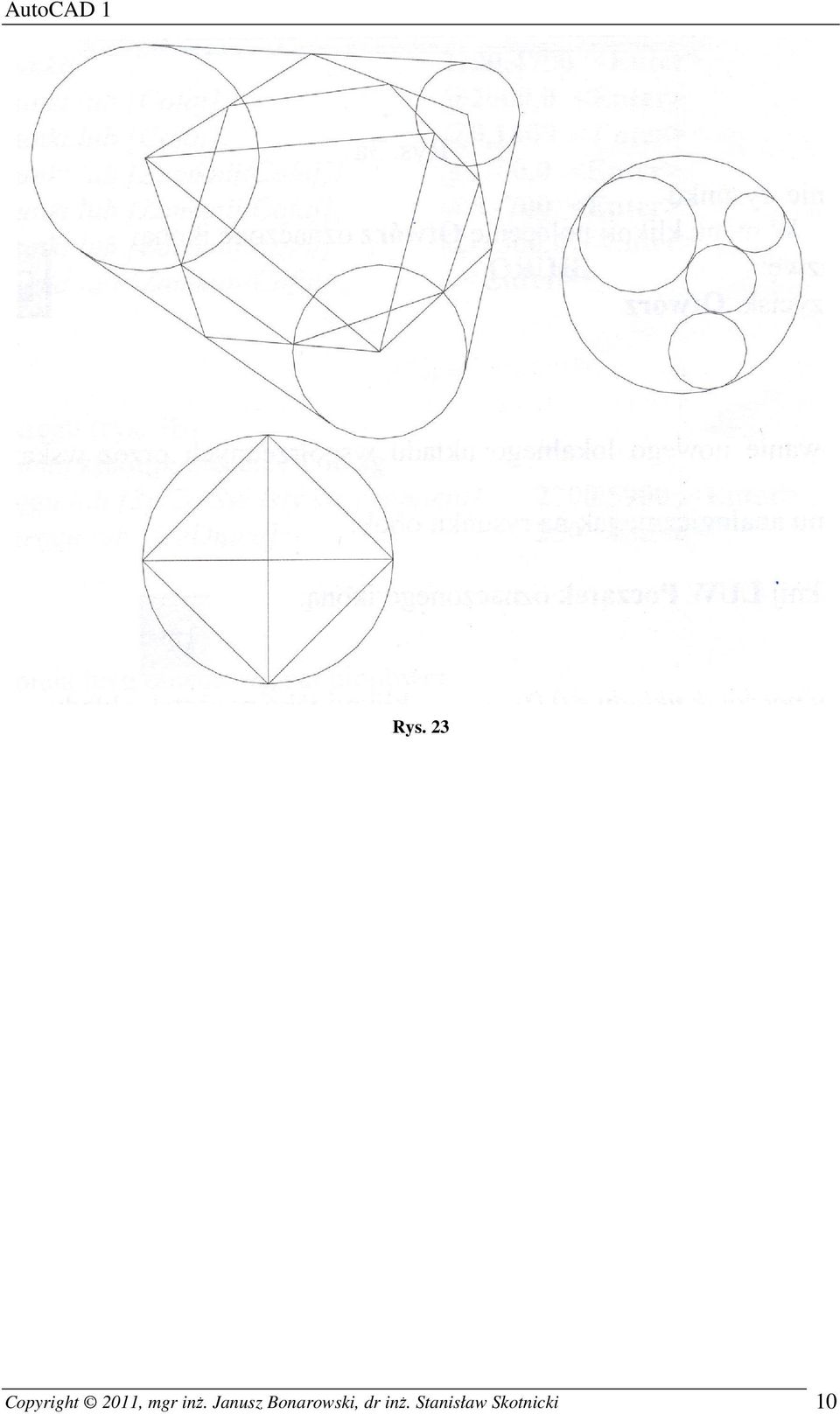

10 Rys. 23 Copyright 2011, mgr inż. Janusz Bonarowski, dr inż. Stanisław Skotnicki 10
