1 Spis zawartości opracowania I.PRZEDMIOT OPRACOWANIA 2 II.PODSTAWA OPRACOWANIA 2 III.OPIS TECHNICZNY 3 IV.OBLICZENIA -9 V. CZĘŚĆ RYSUNKOWA E-1 PLAN ZASILANIA TABLICY TB E-2 RZUT INSTALACJI ELEKTRYCZNEJ DYSPOZYTORNI E3-1 SCHEMAT TABLICY TB E3-2 SCHEMAT TABLICY TB E3-3 WIDOK TABLICY TB E4-1 SCHEMAT SIECI TELEINFORMATYCZNEJ E4-2 WIDOK SZAFY SZAFY TELEINFORMATYCZNEJ SD

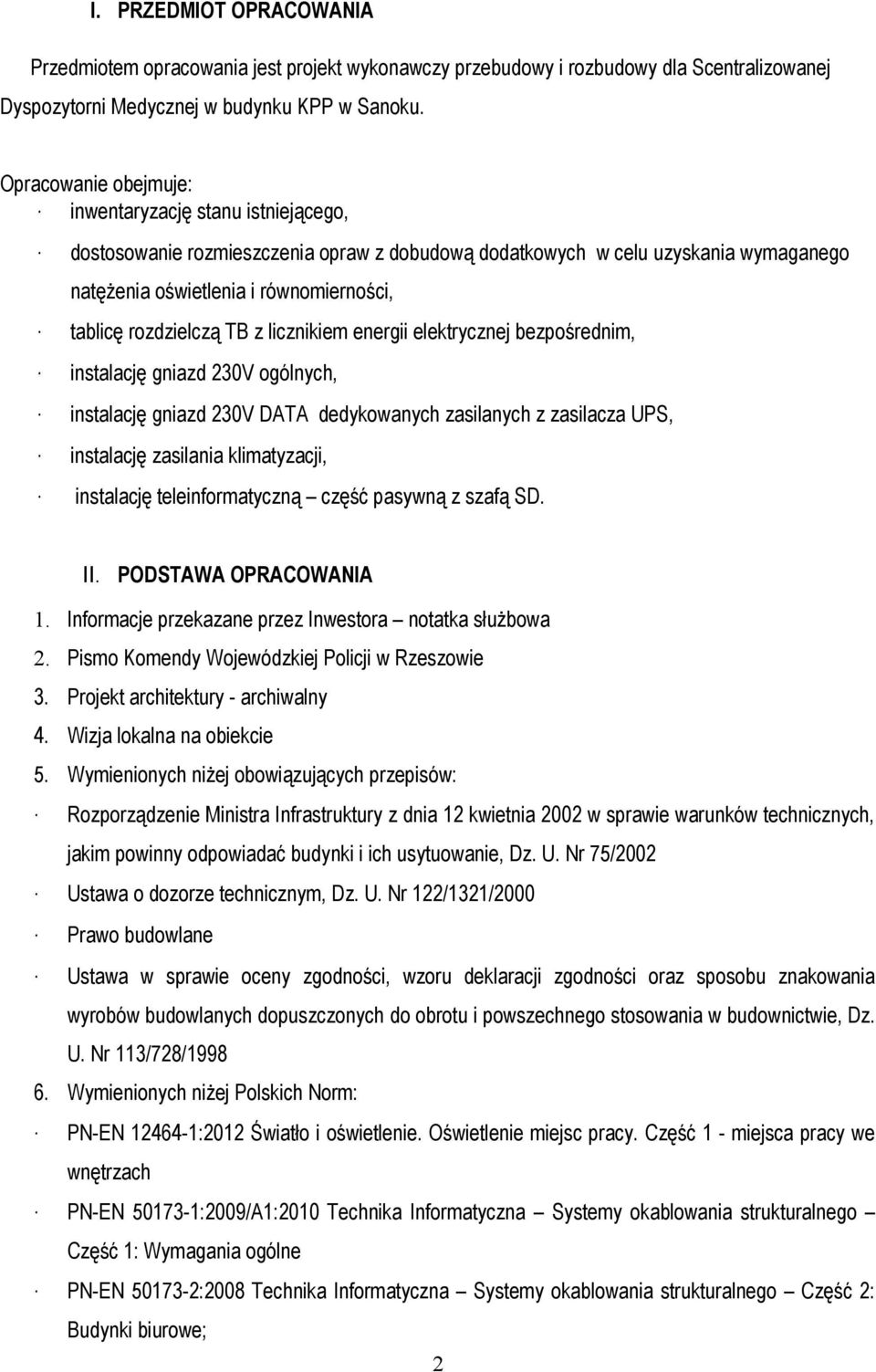

2 I. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy przebudowy i rozbudowy dla Scentralizowanej Dyspozytorni Medycznej w budynku KPP w Sanoku. Opracowanie obejmuje: inwentaryzację stanu istniejącego, dostosowanie rozmieszczenia opraw z dobudową dodatkowych w celu uzyskania wymaganego natężenia oświetlenia i równomierności, tablicę rozdzielczą TB z licznikiem energii elektrycznej bezpośrednim, instalację gniazd 230V ogólnych, instalację gniazd 230V DATA dedykowanych zasilanych z zasilacza UPS, instalację zasilania klimatyzacji, instalację teleinformatyczną część pasywną z szafą SD. II. PODSTAWA OPRACOWANIA 1. Informacje przekazane przez Inwestora notatka służbowa 2. Pismo Komendy Wojewódzkiej Policji w Rzeszowie 3. Projekt architektury - archiwalny 4. Wizja lokalna na obiekcie 5. Wymienionych niżej obowiązujących przepisów: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz. U. Nr 75/2002 Ustawa o dozorze technicznym, Dz. U. Nr 122/1321/2000 Prawo budowlane Ustawa w sprawie oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie, Dz. U. Nr 113/728/ Wymienionych niżej Polskich Norm: PN-EN :2012 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1 - miejsca pracy we wnętrzach PN-EN :2009/A1:2010 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; 2

3 Dodatkowe normy europejskie związane z planowaniem powołane w projekcie: PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1- Specyfikacja i zapewnienie jakości; PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 - Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; Pozostałe normy europejskie powołane w projekcie: PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania - Badanie zainstalowanego okablowania łącznie z dodatkiem z 2009r; PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami normy PN-EN :2009 lub z adekwatnymi normami międzynarodowymi, tj. ISO/IEC 11801:2002/Am1:2008. PN-HD Instalacje elektryczne niskiego napięcia. Część.1. Wymagania podstawowe, ustalanie ogólnych charakterystyk, definicje. PN-HD Instalacje elektryczne niskiego napięcia. Część Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym. Ponadto przygotowywane są do ustanowienia dalsze, zmodyfikowane części normy, dotyczące rozwiązań instalacji elektrycznych. PN-HD Instalacje elektryczne niskiego napięcia. Część 5-54: Dobór i montaż wyposażenia elektrycznego. Uziemienia, przewody ochronne i przewody połączeń ochronnych. PN-HD Instalacje elektryczne niskiego napięcia. Część 5-55: Dobór i montaż wyposażenia elektrycznego Inne wyposażenie, Sekcja 559: Oprawy oświetleniowe i instalacje oświetleniowe. III. OPIS TECHNICZNY 1. Zasilanie instalacji elektrycznej Instalacja zasilana będzie z sekcji rezerwowanej rozdzielni głównej RG KPP Sanok przewodem YDYżo 5x6mm 2 wraz z przewodem YDY 3x1,5mm 2 wysterowania zrzutu sekcji nierezerwowanej tablicy TB, układanym w kanale elektroinstalacyjnym dwudzielnym KE90x40. Moc zainstalowana dla dyspozytornii to 11,06kW, a wyliczona moc szczytowa to 8,18kW. W celu ograniczenia poboru mocy poniżej 5kW przewidziano zrzut obwodów gniazd ogólnych i klimatyzacji. 3

4 2. Tablica TB Tablicę wykonać w obudowie przystosowanej do montażu natynkowego, o stopniu ochrony IP65 w II klasie izolacji. Tablice będą wyposażona w rozłącznik główny, sygnalizację obecności napięcia, ograniczniki przepięciowe TNS typu II, zabezpieczenia różnicowo-prądowe i nadprądowe oraz stycznik odłączenia obwodów nierezerwowanych. W tablicy zabudowano, także przełącznik umożliwiający zasilanie gniazd dedykowanych DATA z pominięciem zasilacza UPS 3. Instalacja oświetlenia podstawowego Zgodnie z normą PN-EN :2012 tablica 5.26 określono wymaganą: nr ref dla stref pracowniczych natężenia oświetlenia na poziomie 500lx i równomierność U o =0,6, nr ref dla pozostałej części natężenia oświetlenia na poziomie 300lx i równomierność U o =0,6, W tym celu przeprowadzono symulację komputerową zakładając maksymalne wykorzystywanie istniejących opraw w oraz dobudowy dodatkowych. Dodatkowe oprawy z rastrem złożonym z odbłyśników o kształcie parabolicznym i poprzeczce w kształcie V. Odbłyśniki rastra zamknięte na końcach, będą anodyzowane aluminium wysokiej czystości. Oprawy muszą mieć możliwość montażu oprawy w suficie podwieszanym o module 600x600 mm, wyposażona w statecznik elektroniczny zapewniającym kompensację mocy biernej. Sterowanie oprawi łącznikami podtynkowymi schodowymi podwójnymi. We wszystkich oprawach istniejących należy wymienić świetlówki stosując nowe typu LF80,18W, T8, G13 Natural DAYLIGHT, barwy białej o temperaturze barwowej ~4000Ki strumieniu świetlnym 11215lm. Ewentualne braki w zapasach przewodów obwodów oświetleniowych uzupełnić przewodem YDYżo 3x1,5mm 2-750V, układanych na istniejących trasach kablowych w przestrzeniach międzystropowych. Uszkodzone elementy stropu podwieszanego wymienić na nowe. 4. Instalacja gniazd ogólnych i DATA Istniejące gniazda należy zdemontować. Należy wykonać nową instalację przewodami typu YDYpżo- 3x2,5mm 2 prowadzonymi podobnie jak instalacja oświetleniowa nad sufitem podwieszanym oraz pod tynkiem. Należy montować gniazda podtynkowe z przesłonami styków. Gniazda wtykowe instalować na wysokości w pomieszczeniach biurowych, korytarzach 0,3 m od podłogi z wyjątkiem gniazd w zestawach PEL montowanych w zabudowie meblowej. Dla tych tych zestawów należy poozstawić zapas przewód w celu późniejszego jego ułożenia w zabudowie meblowej. 5. Instalacja gniazd wtyczkowych zasilających urządzenia komputerowe. Do stanowisk komputerowych w pomieszczeniach biurowych, zaprojektowano wydzieloną instalację gniazd wtyczkowych dedykowanych typu DATA z kluczem. Instalację wykonać przewodami YDYpżo- 3x2,5mm 2 układanymi nad sufitami podwieszonymi, oraz pod tynkiem. Gniazda umieszczone będą w 4

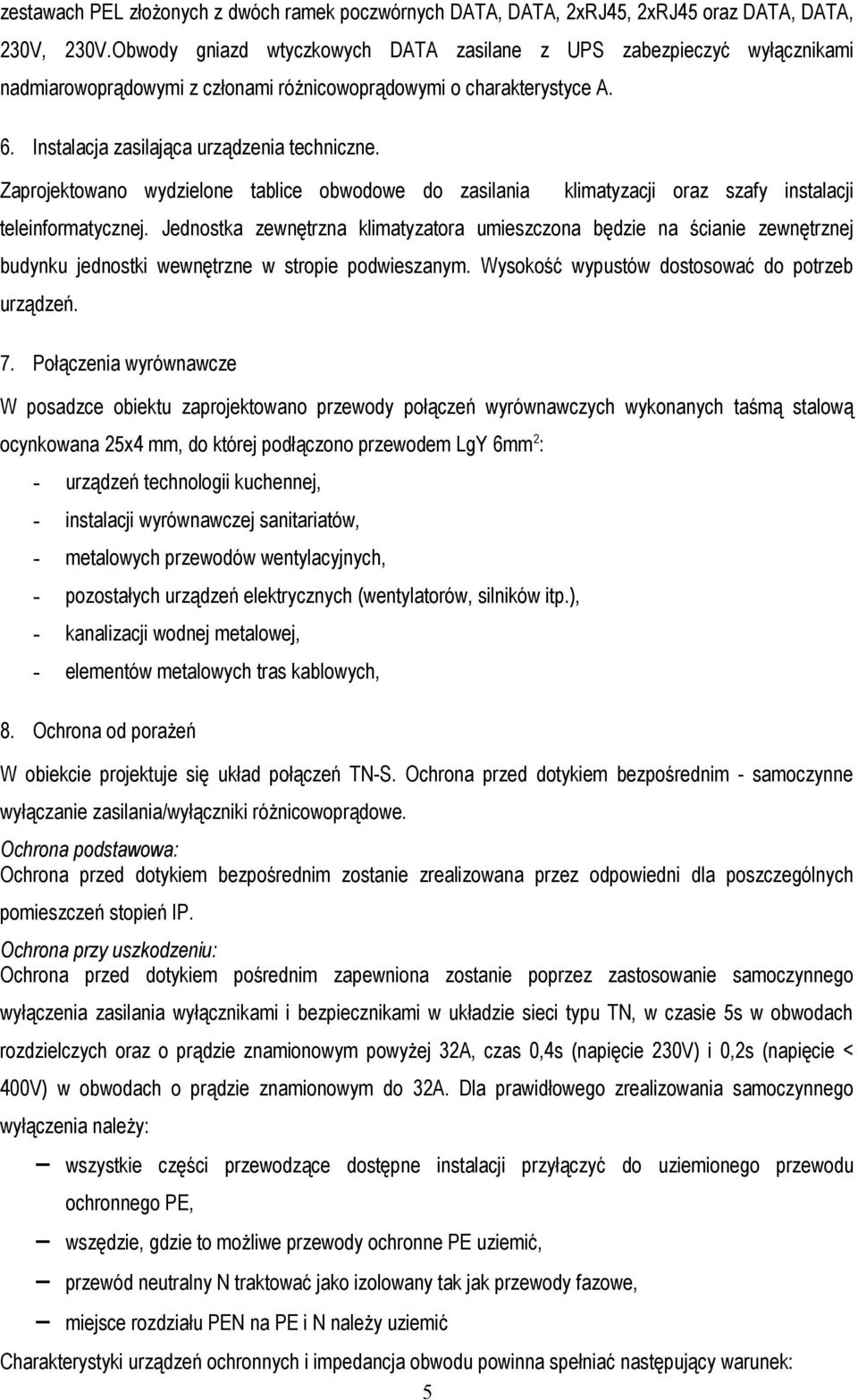

5 zestawach PEL złożonych z dwóch ramek poczwórnych DATA, DATA, 2xRJ45, 2xRJ45 oraz DATA, DATA, 230V, 230V.Obwody gniazd wtyczkowych DATA zasilane z UPS zabezpieczyć wyłącznikami nadmiarowoprądowymi z członami różnicowoprądowymi o charakterystyce A. 6. Instalacja zasilająca urządzenia techniczne. Zaprojektowano wydzielone tablice obwodowe do zasilania klimatyzacji oraz szafy instalacji teleinformatycznej. Jednostka zewnętrzna klimatyzatora umieszczona będzie na ścianie zewnętrznej budynku jednostki wewnętrzne w stropie podwieszanym. Wysokość wypustów dostosować do potrzeb urządzeń. 7. Połączenia wyrównawcze W posadzce obiektu zaprojektowano przewody połączeń wyrównawczych wykonanych taśmą stalową ocynkowana 25x4 mm, do której podłączono przewodem LgY 6mm 2 : - urządzeń technologii kuchennej, - instalacji wyrównawczej sanitariatów, - metalowych przewodów wentylacyjnych, - pozostałych urządzeń elektrycznych (wentylatorów, silników itp.), - kanalizacji wodnej metalowej, - elementów metalowych tras kablowych, 8. Ochrona od porażeń W obiekcie projektuje się układ połączeń TN-S. Ochrona przed dotykiem bezpośrednim - samoczynne wyłączanie zasilania/wyłączniki różnicowoprądowe. Ochrona podstawowa: Ochrona przed dotykiem bezpośrednim zostanie zrealizowana przez odpowiedni dla poszczególnych pomieszczeń stopień IP. Ochrona przy uszkodzeniu: Ochrona przed dotykiem pośrednim zapewniona zostanie poprzez zastosowanie samoczynnego wyłączenia zasilania wyłącznikami i bezpiecznikami w układzie sieci typu TN, w czasie 5s w obwodach rozdzielczych oraz o prądzie znamionowym powyżej 32A, czas 0,4s (napięcie 230V) i 0,2s (napięcie < 400V) w obwodach o prądzie znamionowym do 32A. Dla prawidłowego zrealizowania samoczynnego wyłączenia należy: wszystkie części przewodzące dostępne instalacji przyłączyć do uziemionego przewodu ochronnego PE, wszędzie, gdzie to możliwe przewody ochronne PE uziemić, przewód neutralny N traktować jako izolowany tak jak przewody fazowe, miejsce rozdziału PEN na PE i N należy uziemić Charakterystyki urządzeń ochronnych i impedancja obwodu powinna spełniać następujący warunek: 5

6 Zs x Ia Uo Ochrona uzupełniająca: Jako ochronę uzupełniającą należy stosować wyłączniki różnicowo prądowe RCD w obwodach zakończonych gniazdem wtyczkowym o prądzie znamionowym do 20A oraz urządzenia ruchomego instalowanego na zewnątrz budynku bądź w pomieszczeniach wilgotnych o prądzie znamionowym do 32A. Należy stosować połączenia wyrównawcze, które powinny obejmować m.in. wszystkie równocześnie dostępne części przewodzące urządzenia stałego i części przewodzące obce z metalowym zbrojeniem konstrukcji betonowych. Układ połączeń wyrównawczych powinien być połączony z przewodami ochronnymi wszystkich urządzeń włącznie z gniazdami wtyczkowymi. 9. Instalacja teleinformatyczna 9.1. Założenia do projektu: Opracowanie obejmuje wykonanie okablowania typu gwiazda z szafą SD umieszczoną w pomieszczeniu nr 2, a punktem tj. gniazda 2xRJ45 oraz kable z zapasem do serwerowni KPP w Sanoku.. Elementy aktywne dostarczone przez Inwestora sieci wg preferowanych przez siebie rozwiązań Minimalne wymagania elementów okablowania strukturalnego to kategoria 6. Okablowanie poziome ma być prowadzone nieekranowanym kablem typu U/UTP kategorii 6., w osłonie LSZH. Zgodnie z wymaganiami norm każdy 4 parowy kabel ma być trwale zakończony na nieekranowanym module gniazda RJ45 umieszczonym w gnieździe od strony użytkownika oraz złączu IDC od strony panela krosowego, W celu zagwarantowania jak najwyższych marginesów pracy i zapasów parametrów transmisyjnych w stosunku do wymagań obowiązujących norm (wymienionych wcześniej), infrastrukturę kablową należy wykonać w oparciu o kompletny system jednego producenta. Tym samym nie dopuszcza się rozwiązań złożonych z elementów rożnych producentów, a w szczególności nie dopuszcza się rożnych elementów toru transmisyjnego (tj. kabla, gniazd, kabli krosowych, itp.). System powinien zostać wykonany zgodnie z zaleceniami norm ISO/IEC drugie wydanie (wrzesień 2002) lub EN drugie wydanie (październik 2002). Szczegółowe zalecenia instalacyjne, dotyczące procesu wykonawstwa znajdują się w normie PN-EN Struktura systemu okablowania Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną równolegle do siebie, należy zachować odległość między instalacjami, co najmniej 50mm lub stosować metalowe przegrody. Wszystkie korytka metalowe, drabinki kablowe, szafę kablową 19" wraz z osprzętem, łączówki telefoniczne wyposażone w grzebienie uziemiające oraz urządzenia aktywne sieci teleinformatycznej muszą być uziemione by zapobiec powstawaniu zakłóceń. 6

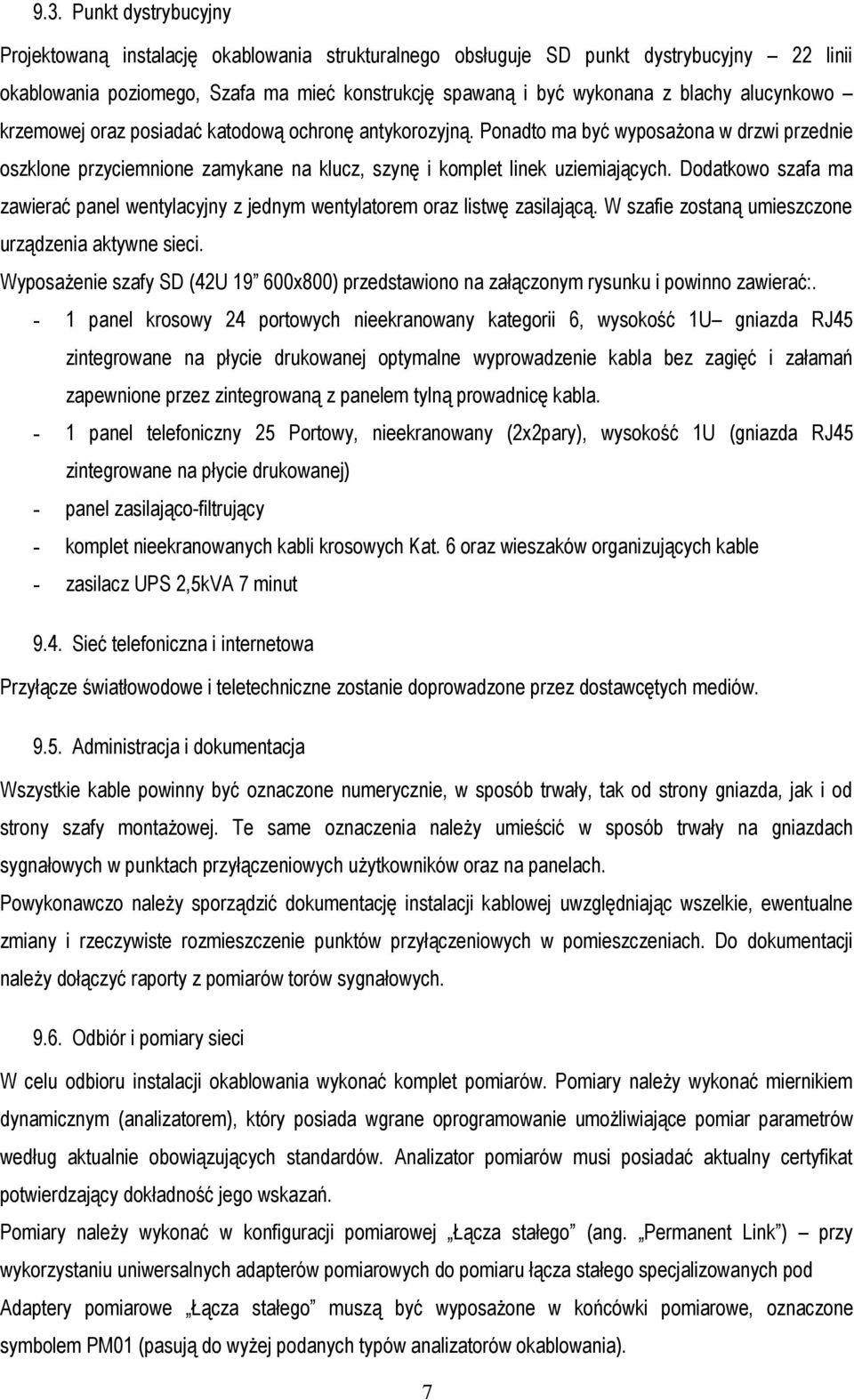

7 9.3. Punkt dystrybucyjny Projektowaną instalację okablowania strukturalnego obsługuje SD punkt dystrybucyjny 22 linii okablowania poziomego, Szafa ma mieć konstrukcję spawaną i być wykonana z blachy alucynkowo krzemowej oraz posiadać katodową ochronę antykorozyjną. Ponadto ma być wyposażona w drzwi przednie oszklone przyciemnione zamykane na klucz, szynę i komplet linek uziemiających. Dodatkowo szafa ma zawierać panel wentylacyjny z jednym wentylatorem oraz listwę zasilającą. W szafie zostaną umieszczone urządzenia aktywne sieci. Wyposażenie szafy SD (42U x800) przedstawiono na załączonym rysunku i powinno zawierać:. - 1 panel krosowy 24 portowych nieekranowany kategorii 6, wysokość 1U gniazda RJ45 zintegrowane na płycie drukowanej optymalne wyprowadzenie kabla bez zagięć i załamań zapewnione przez zintegrowaną z panelem tylną prowadnicę kabla. - 1 panel telefoniczny 25 Portowy, nieekranowany (2x2pary), wysokość 1U (gniazda RJ45 zintegrowane na płycie drukowanej) - panel zasilająco-filtrujący - komplet nieekranowanych kabli krosowych Kat. 6 oraz wieszaków organizujących kable - zasilacz UPS 2,5kVA 7 minut 9.4. Sieć telefoniczna i internetowa Przyłącze światłowodowe i teletechniczne zostanie doprowadzone przez dostawcętych mediów Administracja i dokumentacja Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montażowej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych użytkowników oraz na panelach. Powykonawczo należy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie, ewentualne zmiany i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Do dokumentacji należy dołączyć raporty z pomiarów torów sygnałowych Odbiór i pomiary sieci W celu odbioru instalacji okablowania wykonać komplet pomiarów. Pomiary należy wykonać miernikiem dynamicznym (analizatorem), który posiada wgrane oprogramowanie umożliwiające pomiar parametrów według aktualnie obowiązujących standardów. Analizator pomiarów musi posiadać aktualny certyfikat potwierdzający dokładność jego wskazań. Pomiary należy wykonać w konfiguracji pomiarowej Łącza stałego (ang. Permanent Link ) przy wykorzystaniu uniwersalnych adapterów pomiarowych do pomiaru łącza stałego specjalizowanych pod Adaptery pomiarowe Łącza stałego muszą być wyposażone w końcówki pomiarowe, oznaczone symbolem PM01 (pasują do wyżej podanych typów analizatorów okablowania). 7

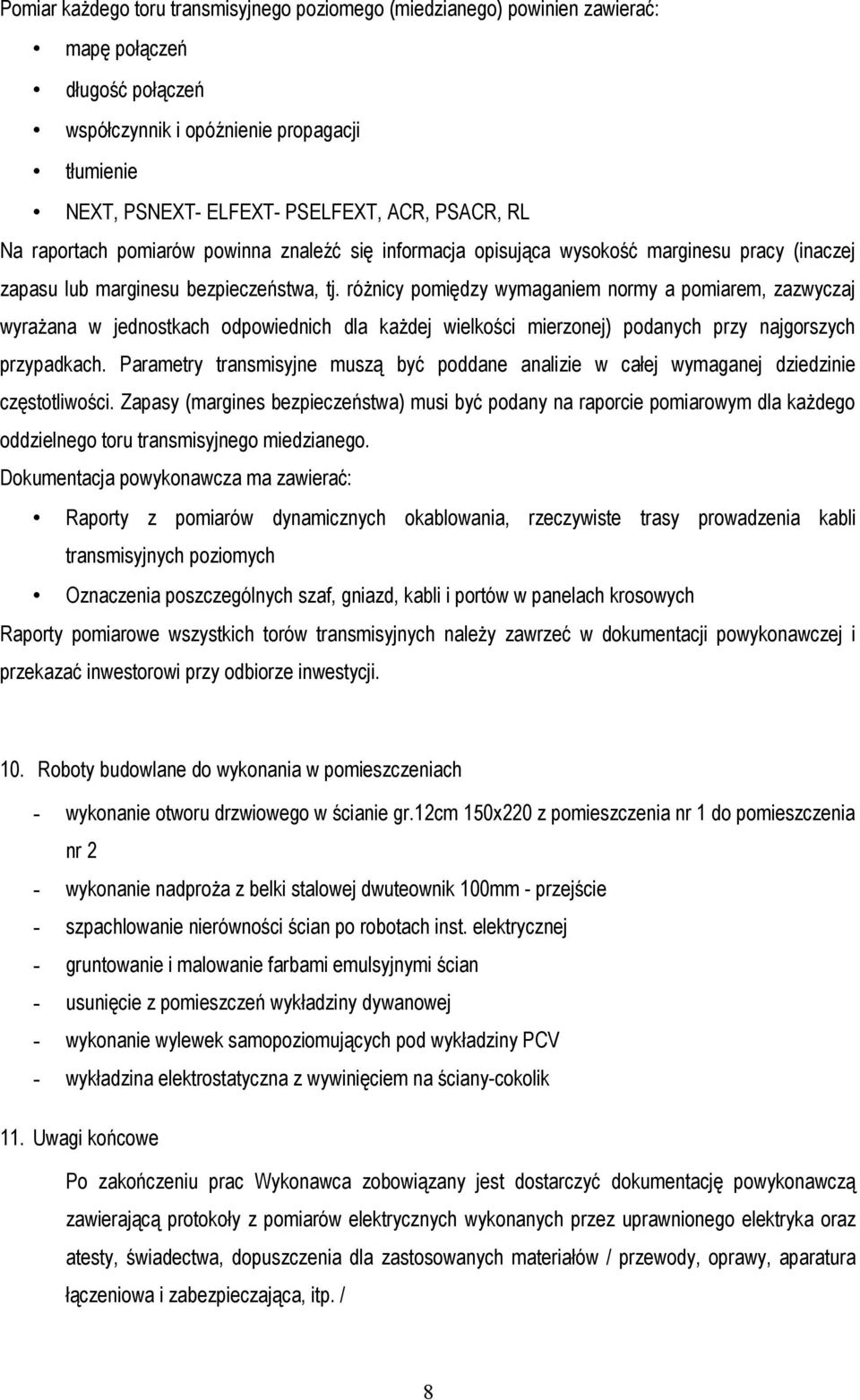

8 Pomiar każdego toru transmisyjnego poziomego (miedzianego) powinien zawierać: mapę połączeń długość połączeń współczynnik i opóźnienie propagacji tłumienie NEXT, PSNEXT- ELFEXT- PSELFEXT, ACR, PSACR, RL Na raportach pomiarów powinna znaleźć się informacja opisująca wysokość marginesu pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. różnicy pomiędzy wymaganiem normy a pomiarem, zazwyczaj wyrażana w jednostkach odpowiednich dla każdej wielkości mierzonej) podanych przy najgorszych przypadkach. Parametry transmisyjne muszą być poddane analizie w całej wymaganej dziedzinie częstotliwości. Zapasy (margines bezpieczeństwa) musi być podany na raporcie pomiarowym dla każdego oddzielnego toru transmisyjnego miedzianego. Dokumentacja powykonawcza ma zawierać: Raporty z pomiarów dynamicznych okablowania, rzeczywiste trasy prowadzenia kabli transmisyjnych poziomych Oznaczenia poszczególnych szaf, gniazd, kabli i portów w panelach krosowych Raporty pomiarowe wszystkich torów transmisyjnych należy zawrzeć w dokumentacji powykonawczej i przekazać inwestorowi przy odbiorze inwestycji. 10. Roboty budowlane do wykonania w pomieszczeniach - wykonanie otworu drzwiowego w ścianie gr.12cm 150x220 z pomieszczenia nr 1 do pomieszczenia nr 2 - wykonanie nadproża z belki stalowej dwuteownik 100mm - przejście - szpachlowanie nierówności ścian po robotach inst. elektrycznej - gruntowanie i malowanie farbami emulsyjnymi ścian - usunięcie z pomieszczeń wykładziny dywanowej - wykonanie wylewek samopoziomujących pod wykładziny PCV - wykładzina elektrostatyczna z wywinięciem na ściany-cokolik 11. Uwagi końcowe Po zakończeniu prac Wykonawca zobowiązany jest dostarczyć dokumentację powykonawczą zawierającą protokoły z pomiarów elektrycznych wykonanych przez uprawnionego elektryka oraz atesty, świadectwa, dopuszczenia dla zastosowanych materiałów / przewody, oprawy, aparatura łączeniowa i zabezpieczająca, itp. / 8
