1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Uwagi ogólne 1.1. Inwestor 1.2. Podstawa opracowania 1.3. Zakres opracowania 1.4. Charakterystyka inwestycji 2. Rozwiązania techniczne 2.1. Zasilanie, wewnętrzne linie zasilające i tablice rozdzielcze 2.2. Instalacja wewnętrzna oświetlenia ogólnego i ewakuacyjnego 2.3. Instalacja gniazd wtyczkowych 2.4. Ochrona od porażeń 2.5. Instalacja sieci strukturalnej 2.6. Instalacja nagłośnienia 2.7. Instalacja dzwonkowa

2. Instalacja wewnętrzna oświetlenia ogólnego i ewakuacyjnego 2.3. Instalacja gniazd wtyczkowych 2.4.

2 II. CZĘŚĆ GRAFICZNA E1. Schemat zasilania E2. Rzut piwnic instalacja elektryczna E3. Rzut parteru instalacja elektryczna E4. Rzut parteru instalacja dzwonkowa, radiowęzłowa, sieć LAN i orurowanie korytarzy E5. Rzut I piętra instalacja elektryczna E6. Rzut I piętra sieć LAN i orurowanie korytarzy E7. Rzut II piętra instalacja elektryczna E8. Rzut II piętra sieć LAN i orurowanie korytarzy E9. Schemat rozdzielnicy T-1/1 E10. Schemat rozdzielnicy T-2/0 E11. Schemat rozdzielnicy T-2/1 E12. Schemat rozdzielnicy T-2/2 E13. Schemat rozdzielnicy T-3/1 E14. Schemat rozdzielnicy T-3/2 E15. Schemat rozdzielnicy T-4/1 E16. Schemat rozdzielnicy T-4/2 E17. Schemat instalacji radiowęzłowej internatu E18. Schemat instalacji sieci strukturalnej LAN E19. Wyposażenie szafy dystrybucyjnej PD

Rzut II piętra instalacja elektryczna E8. Rzut II piętra sieć LAN i orurowanie korytarzy E9. Schemat rozdzielnicy T-1/1 E10. Schemat rozdzielnicy T-2/0 E11. Schemat rozdzielnicy T-2/1 E12.

3 OPIS do Projektu Budowlanego Wykonawczego remontu instalacji elektrycznych wewnętrznych Budynku Internatu Zespołu Szkół nr 2 zlokalizowanego przy ul. T. Rejtana 3 w Rzeszowie 1.UWAGI OGÓLNE 1.1. Inwestor Zespół Szkół nr 2 Rzeszów ul. T. Rejtana Podstawa opracowania - zlecenie inwestora - rzuty budowlane - dane zebrane przez projektanta 1.3. Zakres i charakterystyka opracowania Tematem opracowania jest remont instalacji elektrycznych wewnętrznych części budynku Internatu Zespołu Szkół Nr 2 w Rzeszowie. Opracowanie obejmuje instalacje wewnętrzne: - tablice rozdzielcze piętrowe, - instalację oświetlenia, - instalację gniazd wtyczkowych, - ochrony od porażeń, - sieć strukturalna LAN, - instalacja nagłośnienia parteru, - instalacja dzwonkowa parteru, - instalacja orurowania 1.4. Charakterystyka inwestycji Remontowany internat jest budynkiem trzykondygnacyjnym podpiwniczonym. Moc zainstalowana w części internatowej budynku wynosić będzie 92,4 kw, moc szczytowa 40,0 kw. Układ sieciowy zasilania budynku TT. Zgodnie z Polską Klasyfikacją Obiektów Budowlanych załącznikiem do Rozporządzenia Rady Ministrów z dnia 30.grudnia 1999 r. (Dz.U. nr112,poz.1316 wraz ze zmianami z 2002 r i Dz. U. nr 18, poz. 170) budynek internatu Zespołu Szkół nr 2 w Rzeszowie jest zakwalifikowany jako budynek niemieszkalny.

1.2. Podstawa opracowania - zlecenie inwestora - rzuty budowlane - dane zebrane przez projektanta 1.3.

4 2. ROZWIĄZANIA TECHNICZNE 2.1. Zasilanie, wewnętrzne linie zasilające i tablice rozdzielcze Zasilanie budynku w energię elektryczną zrealizowane jest z rozdzielni głównej Zespołu Szkół poprzez tablicę licznikową istniejącą linią kablową i zakończoną w tablicy rozdzielczej TG zlokalizowanej w holu przed jadalnia na parterze budynku internatu. Tablice rozdzielczą TG internatu należy przenieść do pomieszczenia technicznego zlokalizowanego na poziomie piwnic w miejsce wskazane na rysunku. Z tablicy rozdzielczej wyprowadzić należy wewnętrzne linie zasilające: - przewodem typu 5xLgY10mm 2 do rozdzielnicy T-2/0 zlokalizowanej na parterze w miejsce zlikwidowanej rozdzielnicy głównej. Tablica ta zasilać będzie część istniejących obwodów oraz obwód zasilania oświetlenia nocnego internatu, - przewodem typu 5xLgY16mm 2 do rozdzielnic T-1/1 do T-4/1, - przewodem typu 5xLgY16mm 2 do rozdzielnic T-2/2 do T-4/2. Tablice rozdzielcze wyposażyć w rozłączniki, rozłączniki bezpiecznikowe, wyłączniki nadmiarowo-prądowe, różnicowo-prądowe klasy A nie wolno stosować wyłączników klasy AC. Rozdzielnicę TG wyposażyć w ochronniki przeciwprzepięciowe B+C, a pozostałe rozdzielnice w ochronniki przeciwprzepięciowe C. Wszystkie tablice rozdzielcze mają być wykonane w II klasie izolacji podtynkowe Instalacja wewnętrzna oświetlenia. Instalacje oświetleniowe wykonać należy przewodami typu YDY 1,5 mm i YDY2,5mm 2 pod tynkiem. W instalacji stosować osprzęt podtynkowy instalując wyłączniki na wysokości 1,4 m od posadzki. Oprawy oświetleniowe dobrano w oparciu o normę oświetleniową PN-EN Lokalizację opraw oświetleniowych wykonać w oparciu o istniejącą aranżację wnętrz. Wykaz stosowanych opraw oświetleniowych pokazano na rzutach oświetlenia. Wszystkie oprawy oświetleniowe świetlówkowe muszą być bezwzględnie kompensowane i posiadać zabudowane stateczniki elektroniczne EVG. Świetlówki stosowane w oprawach muszą być wyłącznie trójpasmowe. Instalacja oświetlenia ewakuacyjnego i kierunkowego zasilana będzie z rozdzielnicy T-2/0 z obwodu zasilania oświetlenia nocnego. Zgodnie z wymogami zaprojektowano w budynku oświetlenie ewakuacyjne wykonane przy użyciu części opraw oświetlenia ogólnego wyposażonych elektroinventery z autotestem. W oprawach tych zabudowane będą elektroinventery z podtrzymaniem 1 godzinnym. Natężenie oświetlenia zgodnie z PN-84/E dla dróg ewakuacyjnych na szerokości 1,0m powinno wynosić 1lx, pozostała szerokość korytarza może być traktowane jako

kablową i zakończoną w tablicy rozdzielczej TG zlokalizowanej w holu przed jadalnia na parterze budynku internatu.

5 strefa otwarta, gdzie natężenie oświetlenia wynosi 0,5lx. Jeżeli urządzenia przeciwpożarowe i przyciski alarmowe nie znajdują się na drodze ewakuacyjnej ani w strefie otwartej, to powinny one być tak oświetlone, aby natężenie oświetlenia na podłodze w ich pobliżu wynosiło co najmniej 5 lx. Wszystkie przewody oświetleniowe muszą mieć izolację na napięcie 750V Instalacja gniazd wtyczkowych Instalację gniazd wtyczkowych zasilanych z tablic rozdzielczych piętrowych wykonać przewodami typu YDYp2,5 mm w pod tynkiem. Gniazda instalować na wysokości 0,3 m od posadzki w puszkach podtynkowych. Przewody muszą mieć izolację na napięcie 750V Ochrona od porażeń Ochrona przed dotykiem bezpośrednim zrealizowana będzie w instalacji poprzez izolację i osłony izolacyjne. Ochrona przed dotykiem pośrednim zostanie wykonana poprzez szybkie wyłączenie zasilania. Z przewodem ochronnym PE zostaną połączone kołki ochronne gniazd wtyczkowych, osłony tablic rozdzielczych i innych urządzeń klasy I zamontowanych na stałe. Jako dodatkową ochronę od porażeń prądem elektrycznym zastosowano szybkie wyłączenie napięcia zrealizowane poprzez wyłączniki nadmiarowoprądowe i wyłączniki różnicowoprądowe, które zapewniają szybkie odłączenie zasilania. Po wykonaniu instalacji skuteczność ochrony przed porażeniem należy sprawdzić poprzez pomiary. Ze względu na niesinusoidalny prąd upływu nie wolno stosować wyłączników różnicowo-prądowych klasy AC. Dopuszcza się wyłączniki tylko klasy A Instalacja sieci strukturalnej LAN. W Zespole Szkół istnieje sieć komputerowa Miejska RESMAN, której szafa dystrybucyjna znajduje się w pomieszczeniu pomocniczym scena auli. W związku z tym, że odległość projektowanych punktów dostępowych do szafy dystrybucyjnej RESMAN będzie większa niż 90,0m projektuje się zbudowanie wiszącej szafy dystrybucyjnej 12U pod stropem korytarza parteru internatu. Z szafy tej należy rozprowadzić kabel skrętkowy 4-parowy o konstrukcji U/UTP w powłoce zewnętrznej LSZH kat. 6 zgodnie z trasami pokazanymi na planach (podkładach budowlanych). Przewody układać w projektowanych rurach RVS 28 w ciągach głównych w salach lekcyjnych w rurach RVS 18, a w pomieszczeniu kafejki internetowej w korytach kablowych natynkowych. Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku długich traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną równolegle do siebie na odległości większej niż 35m,

pobliżu wynosiło co najmniej 5 lx. Wszystkie przewody oświetleniowe muszą mieć izolację na napięcie 750V. 2.3.

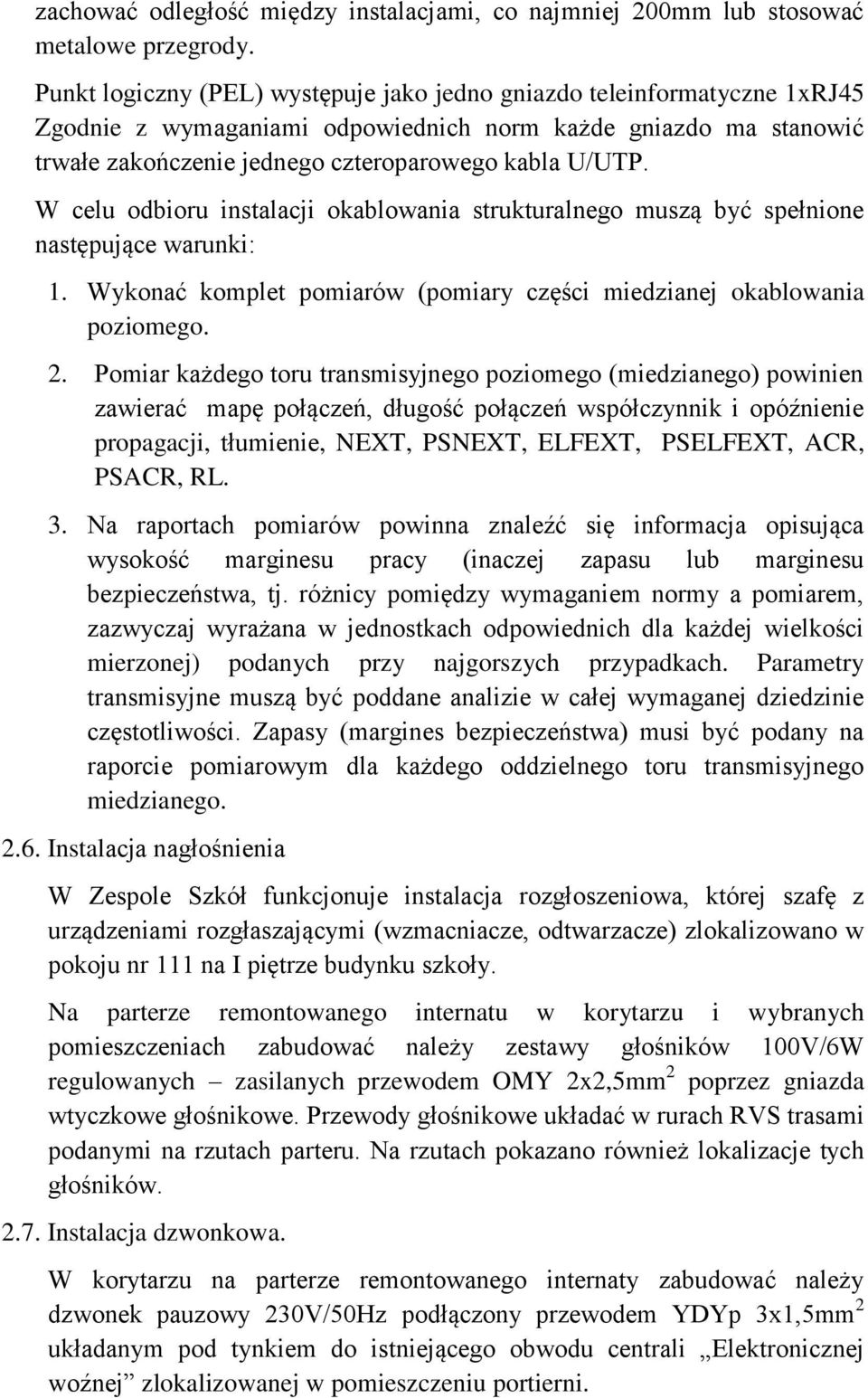

6 zachować odległość między instalacjami, co najmniej 200mm lub stosować metalowe przegrody. Punkt logiczny (PEL) występuje jako jedno gniazdo teleinformatyczne 1xRJ45 Zgodnie z wymaganiami odpowiednich norm każde gniazdo ma stanowić trwałe zakończenie jednego czteroparowego kabla U/UTP. W celu odbioru instalacji okablowania strukturalnego muszą być spełnione następujące warunki: 1. Wykonać komplet pomiarów (pomiary części miedzianej okablowania poziomego. 2. Pomiar każdego toru transmisyjnego poziomego (miedzianego) powinien zawierać mapę połączeń, długość połączeń współczynnik i opóźnienie propagacji, tłumienie, NEXT, PSNEXT, ELFEXT, PSELFEXT, ACR, PSACR, RL. 3. Na raportach pomiarów powinna znaleźć się informacja opisująca wysokość marginesu pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. różnicy pomiędzy wymaganiem normy a pomiarem, zazwyczaj wyrażana w jednostkach odpowiednich dla każdej wielkości mierzonej) podanych przy najgorszych przypadkach. Parametry transmisyjne muszą być poddane analizie w całej wymaganej dziedzinie częstotliwości. Zapasy (margines bezpieczeństwa) musi być podany na raporcie pomiarowym dla każdego oddzielnego toru transmisyjnego miedzianego Instalacja nagłośnienia W Zespole Szkół funkcjonuje instalacja rozgłoszeniowa, której szafę z urządzeniami rozgłaszającymi (wzmacniacze, odtwarzacze) zlokalizowano w pokoju nr 111 na I piętrze budynku szkoły. Na parterze remontowanego internatu w korytarzu i wybranych pomieszczeniach zabudować należy zestawy głośników 100V/6W regulowanych zasilanych przewodem OMY 2x2,5mm 2 poprzez gniazda wtyczkowe głośnikowe. Przewody głośnikowe układać w rurach RVS trasami podanymi na rzutach parteru. Na rzutach pokazano również lokalizacje tych głośników Instalacja dzwonkowa. W korytarzu na parterze remontowanego internaty zabudować należy dzwonek pauzowy 230V/50Hz podłączony przewodem YDYp 3x1,5mm 2 układanym pod tynkiem do istniejącego obwodu centrali Elektronicznej woźnej zlokalizowanej w pomieszczeniu portierni.

W celu odbioru instalacji okablowania strukturalnego muszą być spełnione następujące warunki: 1. Wykonać komplet pomiarów (pomiary części miedzianej okablowania poziomego. 2.
