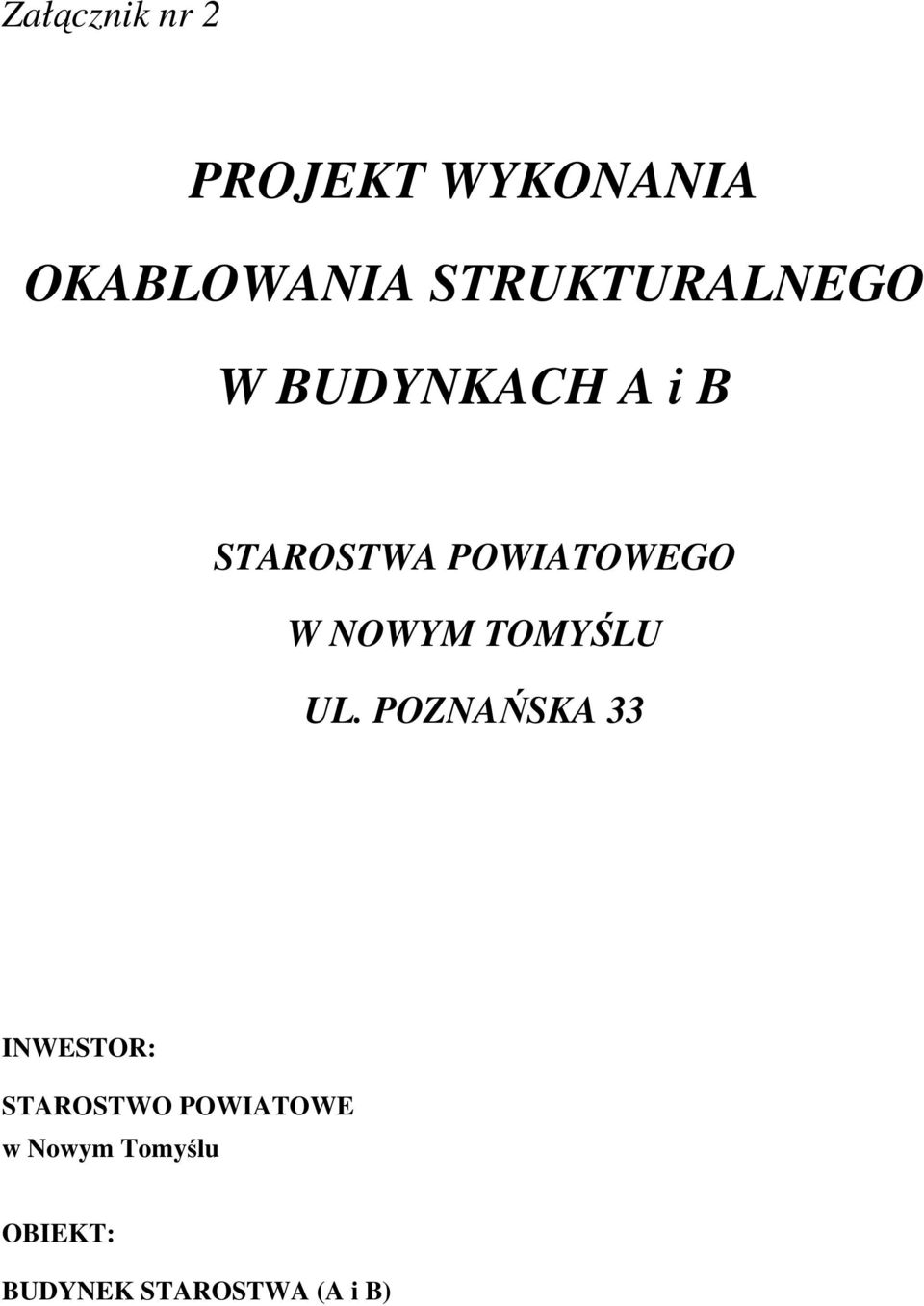

1 Załącznik nr 2 PROJEKT WYKONANIA OKABLOWANIA STRUKTURALNEGO W BUDYNKACH A i B STAROSTWA POWIATOWEGO W NOWYM TOMYŚLU UL. POZNAŃSKA 33 INWESTOR: STAROSTWO POWIATOWE w Nowym Tomyślu OBIEKT: BUDYNEK STAROSTWA (A i B)

2 SPIS TREŚCI 1. PODSTAWA OPARACOWANIA 2. PRZEDMIOT I ZAKRES OPRACOWANIA 3. OPIS TECHNICZNY 4. ZESTAWIENIE MATERIAŁÓW 5. RYSUNKI SIECI KOMPUTEROWEJ I TELEFONICZNEJ 6. RYSUNKI INTALACJIA ELEKTRYCZNEJ

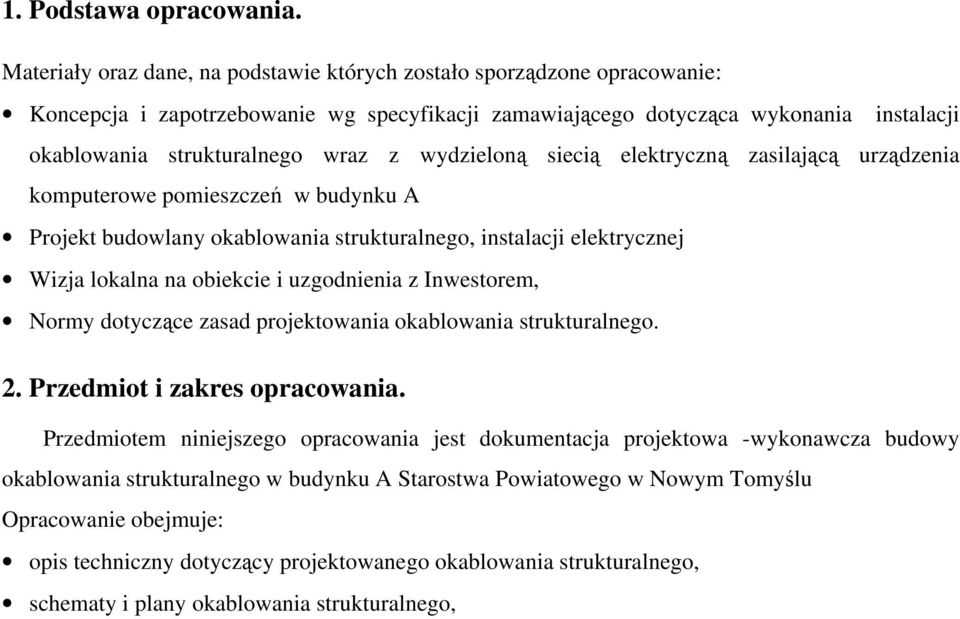

3 1. Podstawa opracowania. Materiały oraz dane, na podstawie których zostało sporządzone opracowanie: Koncepcja i zapotrzebowanie wg specyfikacji zamawiającego dotycząca wykonania instalacji okablowania strukturalnego wraz z wydzieloną siecią elektryczną zasilającą urządzenia komputerowe pomieszczeń w budynku A Projekt budowlany okablowania strukturalnego, instalacji elektrycznej Wizja lokalna na obiekcie i uzgodnienia z Inwestorem, Normy dotyczące zasad projektowania okablowania strukturalnego. 2. Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest dokumentacja projektowa -wykonawcza budowy okablowania strukturalnego w budynku A Starostwa Powiatowego w Nowym Tomyślu Opracowanie obejmuje: opis techniczny dotyczący projektowanego okablowania strukturalnego, schematy i plany okablowania strukturalnego,

wydzieloną siecią elektryczną zasilającą urządzenia komputerowe pomieszczeń w budynku A Projekt budowlany okablowania strukturalnego, instalacji elektrycznej Wizja lokalna na obiekcie i uzgodnienia z

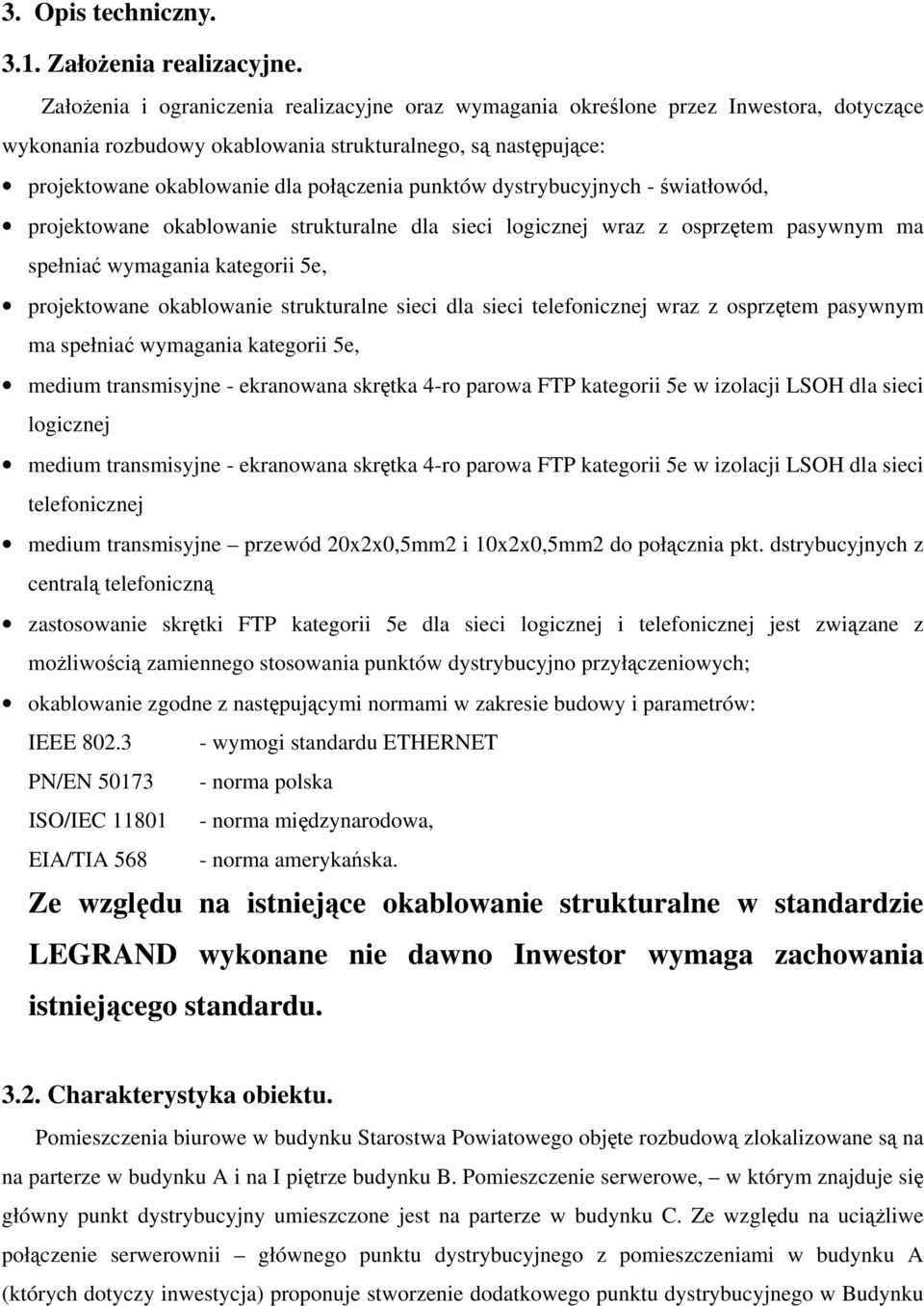

4 3. Opis techniczny Założenia realizacyjne. Założenia i ograniczenia realizacyjne oraz wymagania określone przez Inwestora, dotyczące wykonania rozbudowy okablowania strukturalnego, są następujące: projektowane okablowanie dla połączenia punktów dystrybucyjnych - światłowód, projektowane okablowanie strukturalne dla sieci logicznej wraz z osprzętem pasywnym ma spełniać wymagania kategorii 5e, projektowane okablowanie strukturalne sieci dla sieci telefonicznej wraz z osprzętem pasywnym ma spełniać wymagania kategorii 5e, medium transmisyjne - ekranowana skrętka 4-ro parowa FTP kategorii 5e w izolacji LSOH dla sieci logicznej medium transmisyjne - ekranowana skrętka 4-ro parowa FTP kategorii 5e w izolacji LSOH dla sieci telefonicznej medium transmisyjne przewód 20x2x0,5mm2 i 10x2x0,5mm2 do połącznia pkt. dstrybucyjnych z centralą telefoniczną zastosowanie skrętki FTP kategorii 5e dla sieci logicznej i telefonicznej jest związane z możliwością zamiennego stosowania punktów dystrybucyjno przyłączeniowych; okablowanie zgodne z następującymi normami w zakresie budowy i parametrów: IEEE wymogi standardu ETHERNET PN/EN norma polska ISO/IEC norma międzynarodowa, EIA/TIA norma amerykańska. Ze względu na istniejące okablowanie strukturalne w standardzie LEGRAND wykonane nie dawno Inwestor wymaga zachowania istniejącego standardu Charakterystyka obiektu. Pomieszczenia biurowe w budynku Starostwa Powiatowego objęte rozbudową zlokalizowane są na na parterze w budynku A i na I piętrze budynku B. Pomieszczenie serwerowe, w którym znajduje się główny punkt dystrybucyjny umieszczone jest na parterze w budynku C. Ze względu na uciążliwe połączenie serwerownii głównego punktu dystrybucyjnego z pomieszczeniami w budynku A (których dotyczy inwestycja) proponuje stworzenie dodatkowego punktu dystrybucyjnego w Budynku

punktów dystrybucyjnych - światłowód, projektowane okablowanie strukturalne dla sieci logicznej wraz z osprzętem pasywnym ma spełniać wymagania kategorii 5e, projektowane okablowanie strukturalne

5 A, z którego to zostanie rozprowadzona niezbędna sieć strukturalna. Natomiast połączenie tych dwóch punktów dystrybucyjnych będzie wykonane za pomocą światłowodu Zakres prac do wykonania Prace instalacyjne - montaż listew natynkowych i prowadzenie kabli zgodnie z dokumentacją w listwach pod sufitem, - na życzenie inwestora kable mają być prowadzone w listwach prostokątnych o wymiarach: - 50x80mm zgodnie z istniejącym standardem LEGRAND - ułożenie kabli kable prowadzone będą w listwach 2 komorowych (z przegrodą) w celu oddzielenia kabli teleinformatycznych od elektrycznych: o sieciowych; o telefonicznych,; o elektrycznych; - wykonanie zakończeń w postaci gniazd umieszczonych w listwach 50/80mm: o gniazd FTP kat5e RJ45 dla sieci logicznej o gniazd FTP kat5e RJ45 dla sieci telefonicznej o gniazd 230V kodowanych dla sieci elektrycznej zgodnie z istniejącym standardem LEGRAND rozmieszczenie punktów wg dołączonej dokumentacji projektowej: - gniazda osadzone będą w listwach pionowych - przybliżone położenie zostało zaznaczone w dokumentacji, rozmieszczenie gniazdek w pionie w przedziale od 30-90cm po wcześniejszym uzgodnieniu z inwestorem. sieć komputerowa i telefoniczna lokalna wykonanie nowych punktów przyłączeniowych typu RJ45 FTP Kat 5e sieć telefoniczna wykonanie połączenia między punktami dystrybucyjnymi do realizowania połączeń telefonicznych kabel 20x2x0,5mm2 i kabel 10x20x0,5mm2 i zakonczeniem ich na patch panelach w szafach RACK sieć elektryczna

listwach prostokątnych o wymiarach: - 50x80mm zgodnie z istniejącym standardem LEGRAND - ułożenie kabli kable prowadzone będą w listwach 2 komorowych (z przegrodą) w celu oddzielenia kabli

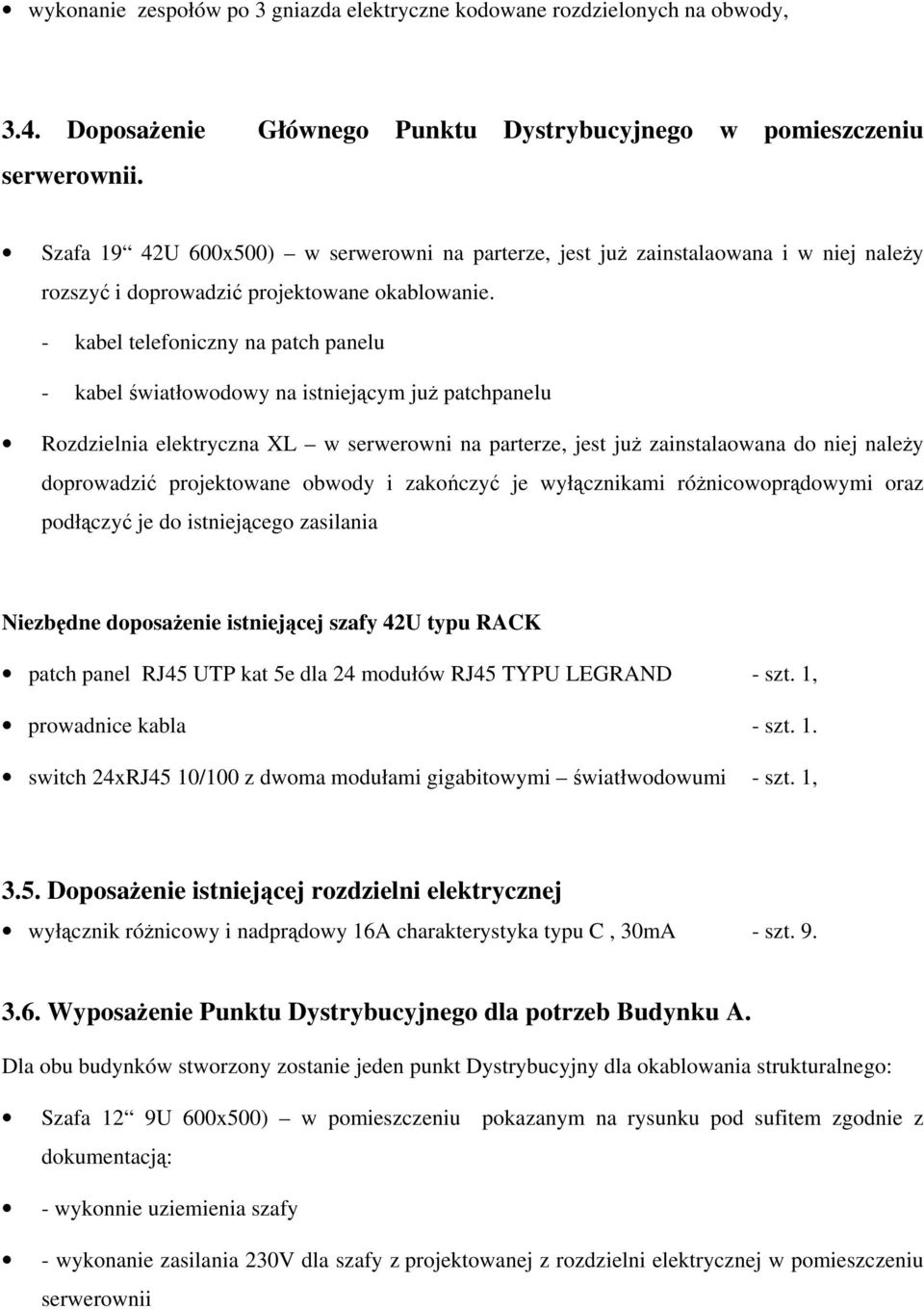

6 wykonanie zespołów po 3 gniazda elektryczne kodowane rozdzielonych na obwody, 3.4. Doposażenie Głównego Punktu Dystrybucyjnego w pomieszczeniu serwerownii. Szafa 19 42U 600x500) w serwerowni na parterze, jest już zainstalaowana i w niej należy rozszyć i doprowadzić projektowane okablowanie. - kabel telefoniczny na patch panelu - kabel światłowodowy na istniejącym już patchpanelu Rozdzielnia elektryczna XL w serwerowni na parterze, jest już zainstalaowana do niej należy doprowadzić projektowane obwody i zakończyć je wyłącznikami różnicowoprądowymi oraz podłączyć je do istniejącego zasilania Niezbędne doposażenie istniejącej szafy 42U typu RACK patch panel RJ45 UTP kat 5e dla 24 modułów RJ45 TYPU LEGRAND - szt. 1, prowadnice kabla - szt. 1. switch 24xRJ45 10/100 z dwoma modułami gigabitowymi światłwodowumi - szt. 1, 3.5. Doposażenie istniejącej rozdzielni elektrycznej wyłącznik różnicowy i nadprądowy 16A charakterystyka typu C, 30mA - szt Wyposażenie Punktu Dystrybucyjnego dla potrzeb Budynku A. Dla obu budynków stworzony zostanie jeden punkt Dystrybucyjny dla okablowania strukturalnego: Szafa 12 9U 600x500) w pomieszczeniu pokazanym na rysunku pod sufitem zgodnie z dokumentacją: - wykonnie uziemienia szafy - wykonanie zasilania 230V dla szafy z projektowanej z rozdzielni elektrycznej w pomieszczeniu serwerownii

- kabel telefoniczny na patch panelu - kabel światłowodowy na istniejącym już patchpanelu Rozdzielnia elektryczna XL w serwerowni na parterze, jest już zainstalaowana do niej należy doprowadzić

7 3.7. Wyposażenie szafy 9U typu RACK patch panele RJ45 FTP kat 5e dla 24 modułów RJ45 - szt. 1, switch 24xRJ45 10/100 z dwoma modułami gigabitowymi światłwodowymi - szt. 1, ups min 700VA typu RACK - szt.1, pułka rack 19 o głębokości min 250mm - szt. 1, prowadnice kabla - szt Wyposażenie Punktu Dystrybucyjnego dla potrzeb TPP w budynku B. Dla obu budynków stworzony zostanie jeden punkt Dystrybucyjny dla okablowania strukturalnego: Szafa 12 9U 600x500) w pomieszczeniu pokazanym na rysunku pod sufitem zgodnie z dokumentacją: - wykonnie uziemienia szafy - wykonanie zasilania 230V dla szafy z projektowanej z rozdzielni elektrycznej w pomieszczeniu serwerownii 3.9. Wyposażenie szafy 9U typu RACK dla potrzeb TPP patch panele RJ45 FTP kat 5e dla 24 modułów RJ45 - szt. 1, switch 24xRJ45 10/100 z dwoma modułami gigabitowymi światłwodowumi - szt. 1, ups min 700VA typu RACK - szt.1, router Cisco PIX 501-BUN-K 10 users lub równowazny - szt. 1, pułka rack 19 o głębokości min 250mm - szt. 1, prowadnice kabla - szt. 1.

Dla obu budynków stworzony zostanie jeden punkt Dystrybucyjny dla okablowania strukturalnego: Szafa 12 9U 600x500) w pomieszczeniu pokazanym na rysunku pod sufitem zgodnie z dokumentacją: - wykonnie

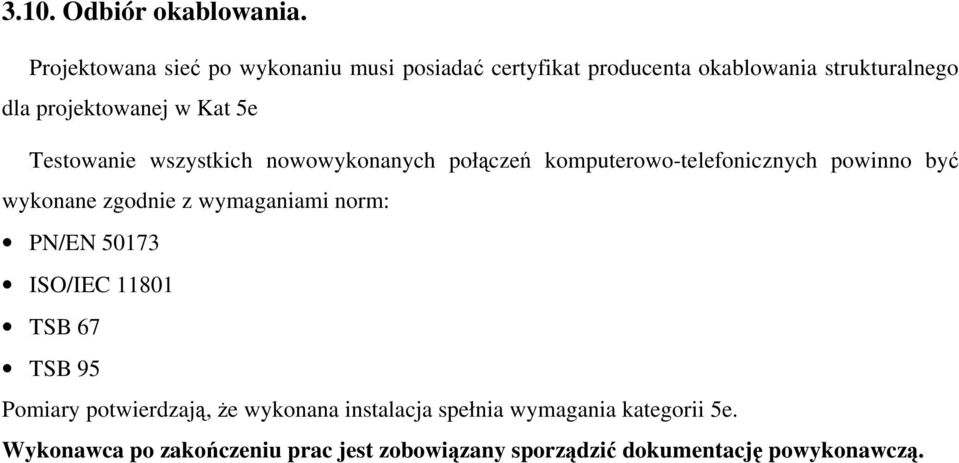

8 3.10. Odbiór okablowania. Projektowana sieć po wykonaniu musi posiadać certyfikat producenta okablowania strukturalnego dla projektowanej w Kat 5e Testowanie wszystkich nowowykonanych połączeń komputerowo-telefonicznych powinno być wykonane zgodnie z wymaganiami norm: PN/EN ISO/IEC TSB 67 TSB 95 Pomiary potwierdzają, że wykonana instalacja spełnia wymagania kategorii 5e. Wykonawca po zakończeniu prac jest zobowiązany sporządzić dokumentację powykonawczą.

5e Testowanie wszystkich nowowykonanych połączeń komputerowo-telefonicznych powinno być wykonane zgodnie z
