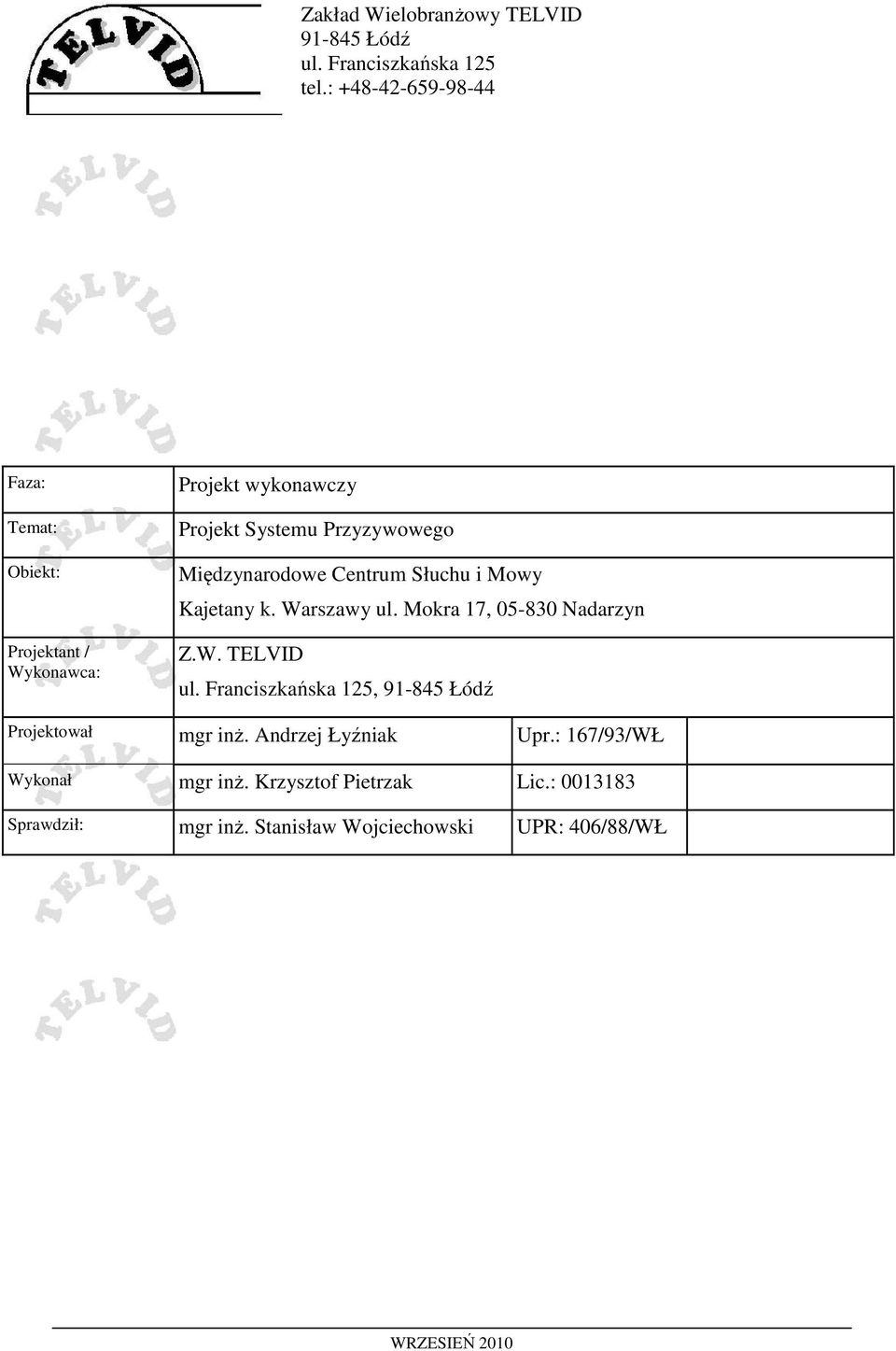

1 Zakład Wielobranżowy TELVID Łódź ul. Franciszkańska 125 tel.: Faza: Temat: Obiekt: Projektant / Wykonawca: Projekt wykonawczy Projekt Systemu Przyzywowego Kajetany k. Warszawy ul. Mokra 17, Nadarzyn Z.W. TELVID ul. Franciszkańska 125, Łódź Projektował mgr inż. Andrzej Łyźniak Upr.: 167/93/WŁ Wykonał mgr inż. Krzysztof Pietrzak Lic.: Sprawdził: mgr inż. Stanisław Wojciechowski UPR: 406/88/WŁ WRZESIEŃ 2010

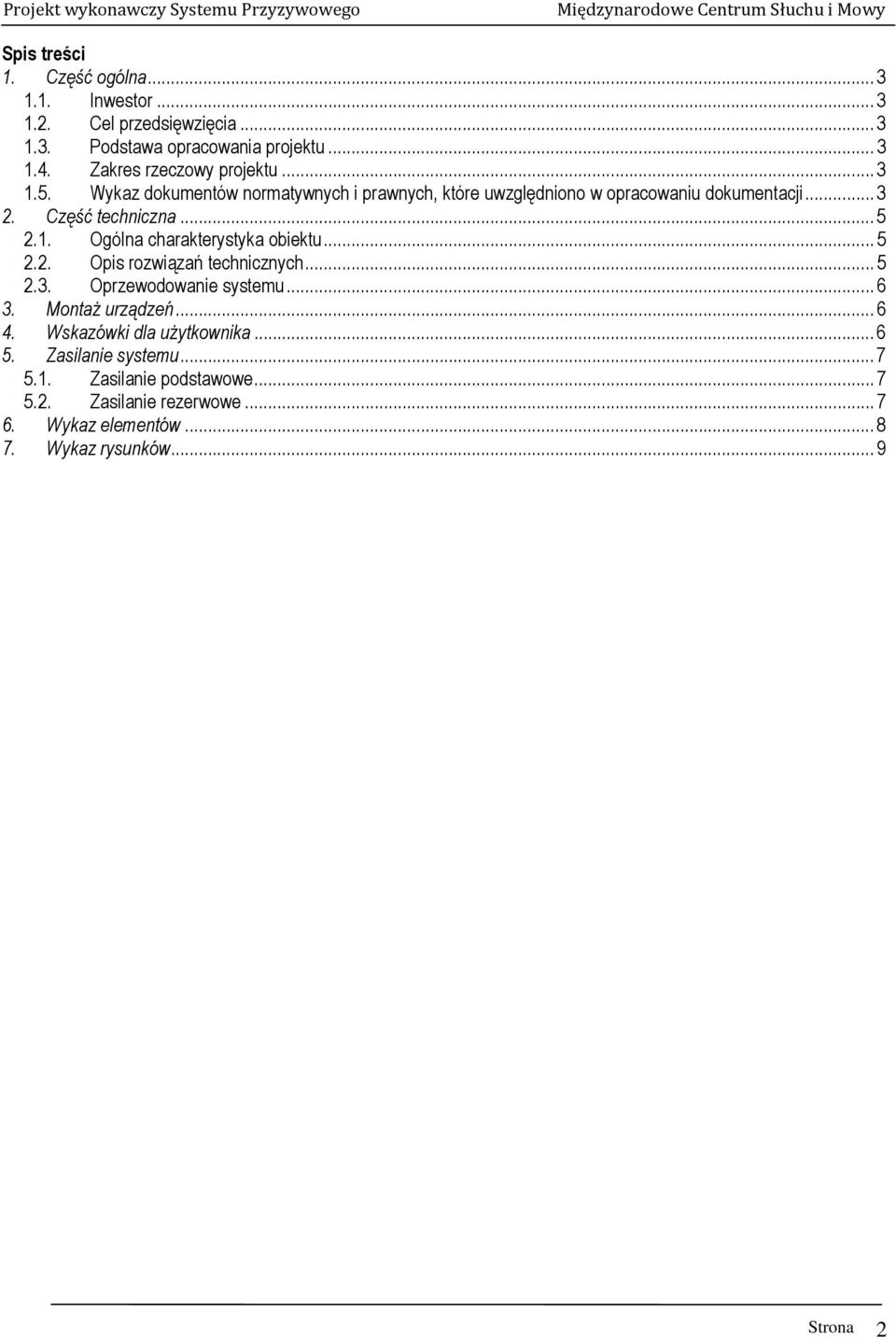

2 Spis treści 1. Część ogólna Inwestor Cel przedsięwzięcia Podstawa opracowania projektu Zakres rzeczowy projektu Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Część techniczna Ogólna charakterystyka obiektu Opis rozwiązań technicznych Oprzewodowanie systemu Montaż urządzeń Wskazówki dla użytkownika Zasilanie systemu Zasilanie podstawowe Zasilanie rezerwowe Wykaz elementów Wykaz rysunków... 9 Strona 2

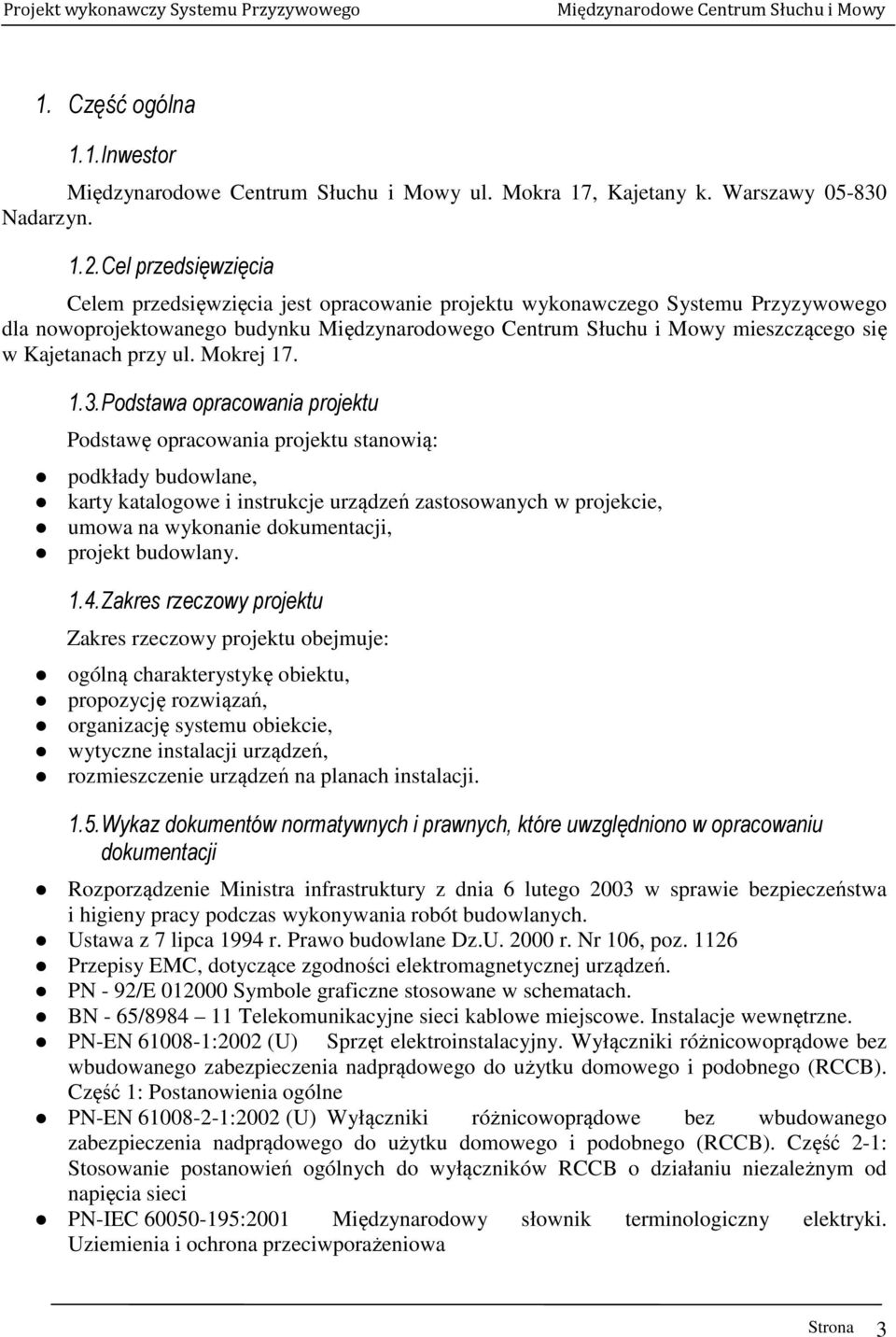

3 1. Część ogólna 1.1. Inwestor ul. Mokra 17, Kajetany k. Warszawy Nadarzyn Cel przedsięwzięcia Celem przedsięwzięcia jest opracowanie projektu wykonawczego Systemu Przyzywowego dla nowoprojektowanego budynku Międzynarodowego Centrum Słuchu i Mowy mieszczącego się w Kajetanach przy ul. Mokrej Podstawa opracowania projektu Podstawę opracowania projektu stanowią: podkłady budowlane, karty katalogowe i instrukcje urządzeń zastosowanych w projekcie, umowa na wykonanie dokumentacji, projekt budowlany Zakres rzeczowy projektu Zakres rzeczowy projektu obejmuje: ogólną charakterystykę obiektu, propozycję rozwiązań, organizację systemu obiekcie, wytyczne instalacji urządzeń, rozmieszczenie urządzeń na planach instalacji Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Rozporządzenie Ministra infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Ustawa z 7 lipca 1994 r. Prawo budowlane Dz.U r. Nr 106, poz Przepisy EMC, dotyczące zgodności elektromagnetycznej urządzeń. PN - 92/E Symbole graficzne stosowane w schematach. BN - 65/ Telekomunikacyjne sieci kablowe miejscowe. Instalacje wewnętrzne. PN-EN :2002 (U) Sprzęt elektroinstalacyjny. Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB). Część 1: Postanowienia ogólne PN-EN :2002 (U) Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB). Część 2-1: Stosowanie postanowień ogólnych do wyłączników RCCB o działaniu niezależnym od napięcia sieci PN-IEC :2001 Międzynarodowy słownik terminologiczny elektryki. Uziemienia i ochrona przeciwporażeniowa Strona 3

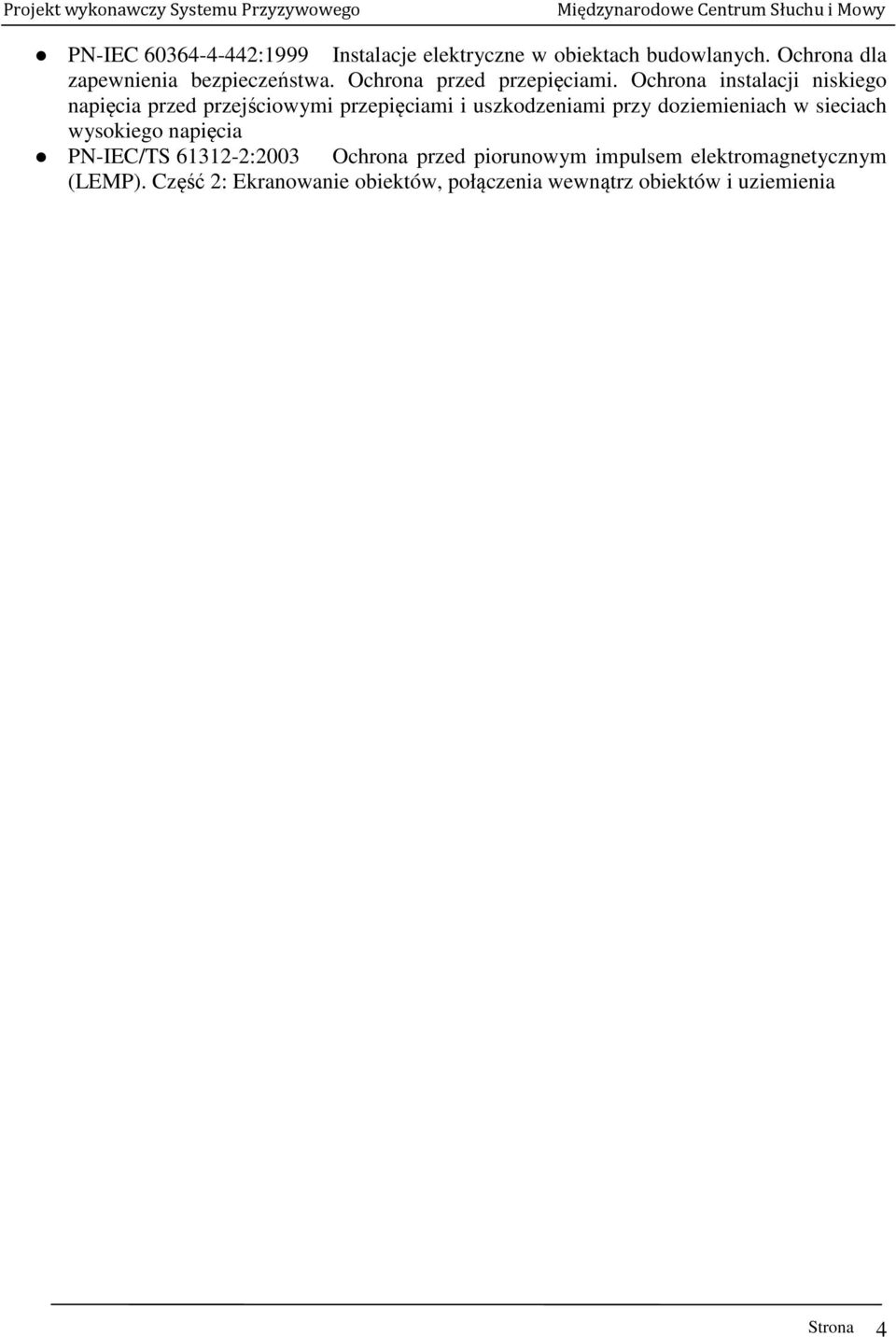

4 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia PN-IEC/TS :2003 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Część 2: Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia Strona 4

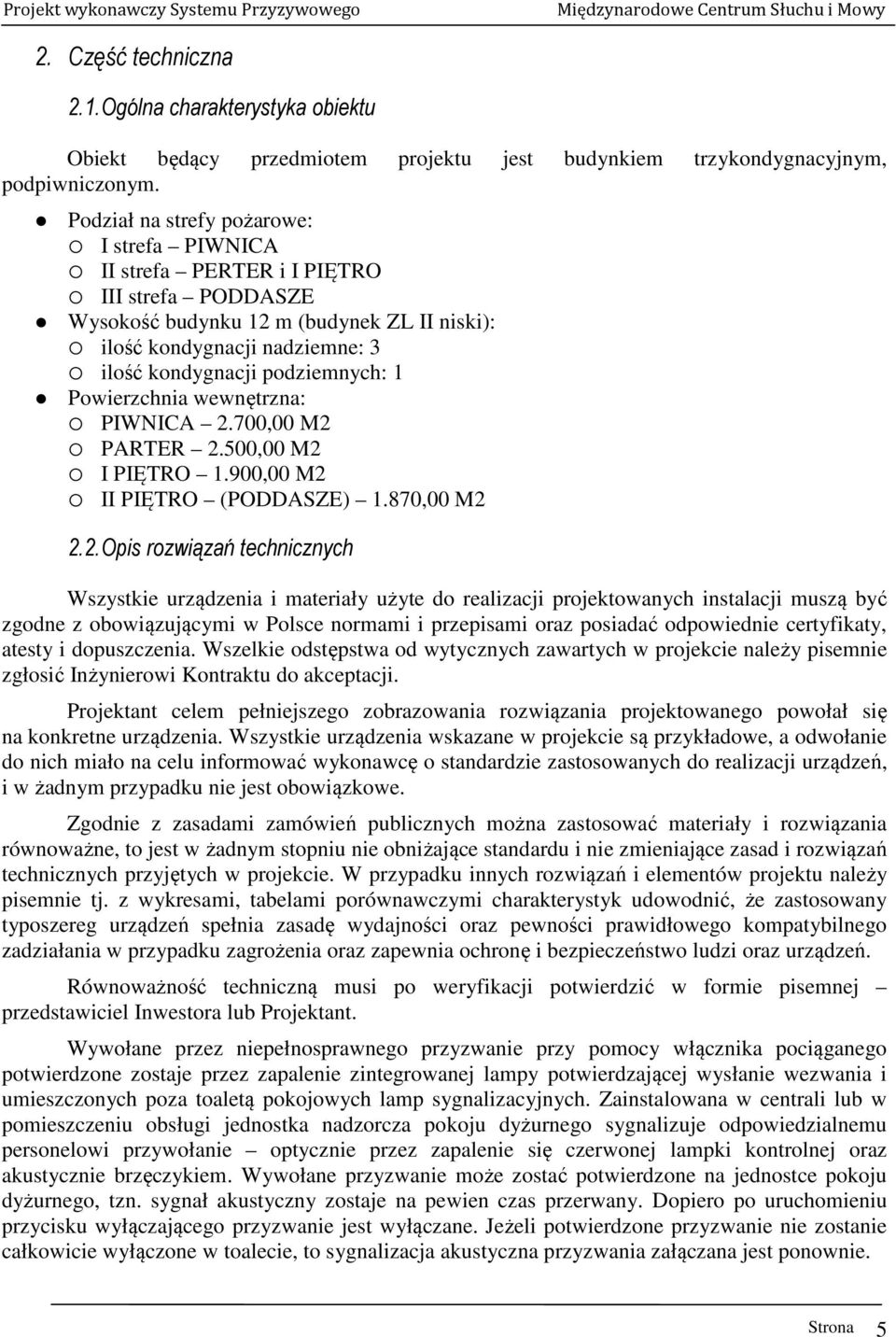

5 2. Część techniczna 2.1. Ogólna charakterystyka obiektu Obiekt będący przedmiotem projektu jest budynkiem trzykondygnacyjnym, podpiwniczonym. Podział na strefy pożarowe: I strefa PIWNICA II strefa PERTER i I PIĘTRO III strefa PODDASZE Wysokość budynku 12 m (budynek ZL II niski): ilość kondygnacji nadziemne: 3 ilość kondygnacji podziemnych: 1 Powierzchnia wewnętrzna: PIWNICA 2.700,00 M2 PARTER 2.500,00 M2 I PIĘTRO 1.900,00 M2 II PIĘTRO (PODDASZE) 1.870,00 M Opis rozwiązań technicznych Wszystkie urządzenia i materiały użyte do realizacji projektowanych instalacji muszą być zgodne z obowiązującymi w Polsce normami i przepisami oraz posiadać odpowiednie certyfikaty, atesty i dopuszczenia. Wszelkie odstępstwa od wytycznych zawartych w projekcie należy pisemnie zgłosić Inżynierowi Kontraktu do akceptacji. Projektant celem pełniejszego zobrazowania rozwiązania projektowanego powołał się na konkretne urządzenia. Wszystkie urządzenia wskazane w projekcie są przykładowe, a odwołanie do nich miało na celu informować wykonawcę o standardzie zastosowanych do realizacji urządzeń, i w żadnym przypadku nie jest obowiązkowe. Zgodnie z zasadami zamówień publicznych można zastosować materiały i rozwiązania równoważne, to jest w żadnym stopniu nie obniżające standardu i nie zmieniające zasad i rozwiązań technicznych przyjętych w projekcie. W przypadku innych rozwiązań i elementów projektu należy pisemnie tj. z wykresami, tabelami porównawczymi charakterystyk udowodnić, że zastosowany typoszereg urządzeń spełnia zasadę wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku zagrożenia oraz zapewnia ochronę i bezpieczeństwo ludzi oraz urządzeń. Równoważność techniczną musi po weryfikacji potwierdzić w formie pisemnej przedstawiciel Inwestora lub Projektant. Wywołane przez niepełnosprawnego przyzwanie przy pomocy włącznika pociąganego potwierdzone zostaje przez zapalenie zintegrowanej lampy potwierdzającej wysłanie wezwania i umieszczonych poza toaletą pokojowych lamp sygnalizacyjnych. Zainstalowana w centrali lub w pomieszczeniu obsługi jednostka nadzorcza pokoju dyżurnego sygnalizuje odpowiedzialnemu personelowi przywołanie optycznie przez zapalenie się czerwonej lampki kontrolnej oraz akustycznie brzęczykiem. Wywołane przyzwanie może zostać potwierdzone na jednostce pokoju dyżurnego, tzn. sygnał akustyczny zostaje na pewien czas przerwany. Dopiero po uruchomieniu przycisku wyłączającego przyzwanie jest wyłączane. Jeżeli potwierdzone przyzwanie nie zostanie całkowicie wyłączone w toalecie, to sygnalizacja akustyczna przyzwania załączana jest ponownie. Strona 5

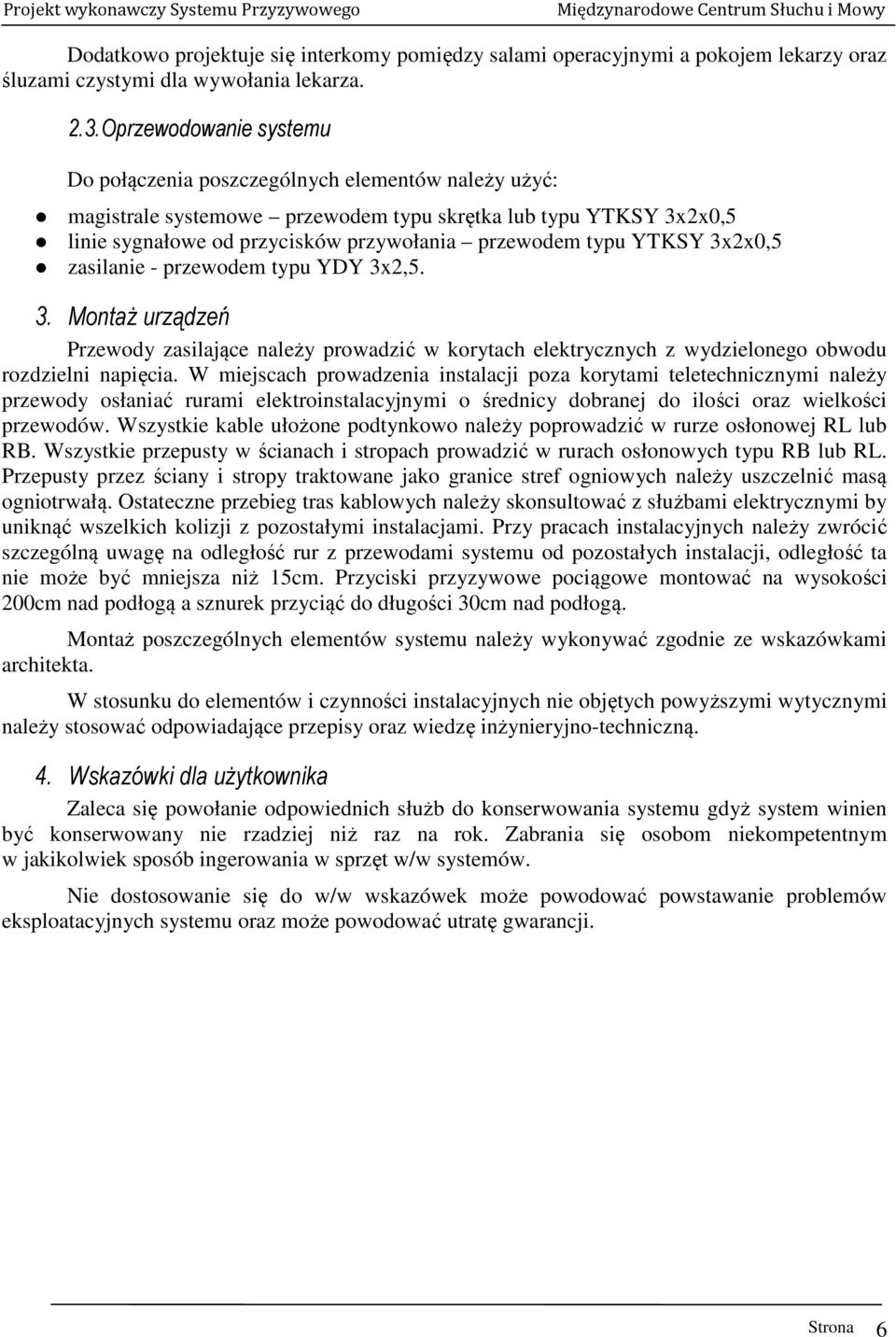

6 Dodatkowo projektuje się interkomy pomiędzy salami operacyjnymi a pokojem lekarzy oraz śluzami czystymi dla wywołania lekarza Oprzewodowanie systemu Do połączenia poszczególnych elementów należy użyć: magistrale systemowe przewodem typu skrętka lub typu YTKSY 3x2x0,5 linie sygnałowe od przycisków przywołania przewodem typu YTKSY 3x2x0,5 zasilanie - przewodem typu YDY 3x2,5. 3. Montaż urządzeń Przewody zasilające należy prowadzić w korytach elektrycznych z wydzielonego obwodu rozdzielni napięcia. W miejscach prowadzenia instalacji poza korytami teletechnicznymi należy przewody osłaniać rurami elektroinstalacyjnymi o średnicy dobranej do ilości oraz wielkości przewodów. Wszystkie kable ułożone podtynkowo należy poprowadzić w rurze osłonowej RL lub RB. Wszystkie przepusty w ścianach i stropach prowadzić w rurach osłonowych typu RB lub RL. Przepusty przez ściany i stropy traktowane jako granice stref ogniowych należy uszczelnić masą ogniotrwałą. Ostateczne przebieg tras kablowych należy skonsultować z służbami elektrycznymi by uniknąć wszelkich kolizji z pozostałymi instalacjami. Przy pracach instalacyjnych należy zwrócić szczególną uwagę na odległość rur z przewodami systemu od pozostałych instalacji, odległość ta nie może być mniejsza niż 15cm. Przyciski przyzywowe pociągowe montować na wysokości 200cm nad podłogą a sznurek przyciąć do długości 30cm nad podłogą. Montaż poszczególnych elementów systemu należy wykonywać zgodnie ze wskazówkami architekta. W stosunku do elementów i czynności instalacyjnych nie objętych powyższymi wytycznymi należy stosować odpowiadające przepisy oraz wiedzę inżynieryjno-techniczną. 4. Wskazówki dla użytkownika Zaleca się powołanie odpowiednich służb do konserwowania systemu gdyż system winien być konserwowany nie rzadziej niż raz na rok. Zabrania się osobom niekompetentnym w jakikolwiek sposób ingerowania w sprzęt w/w systemów. Nie dostosowanie się do w/w wskazówek może powodować powstawanie problemów eksploatacyjnych systemu oraz może powodować utratę gwarancji. Strona 6

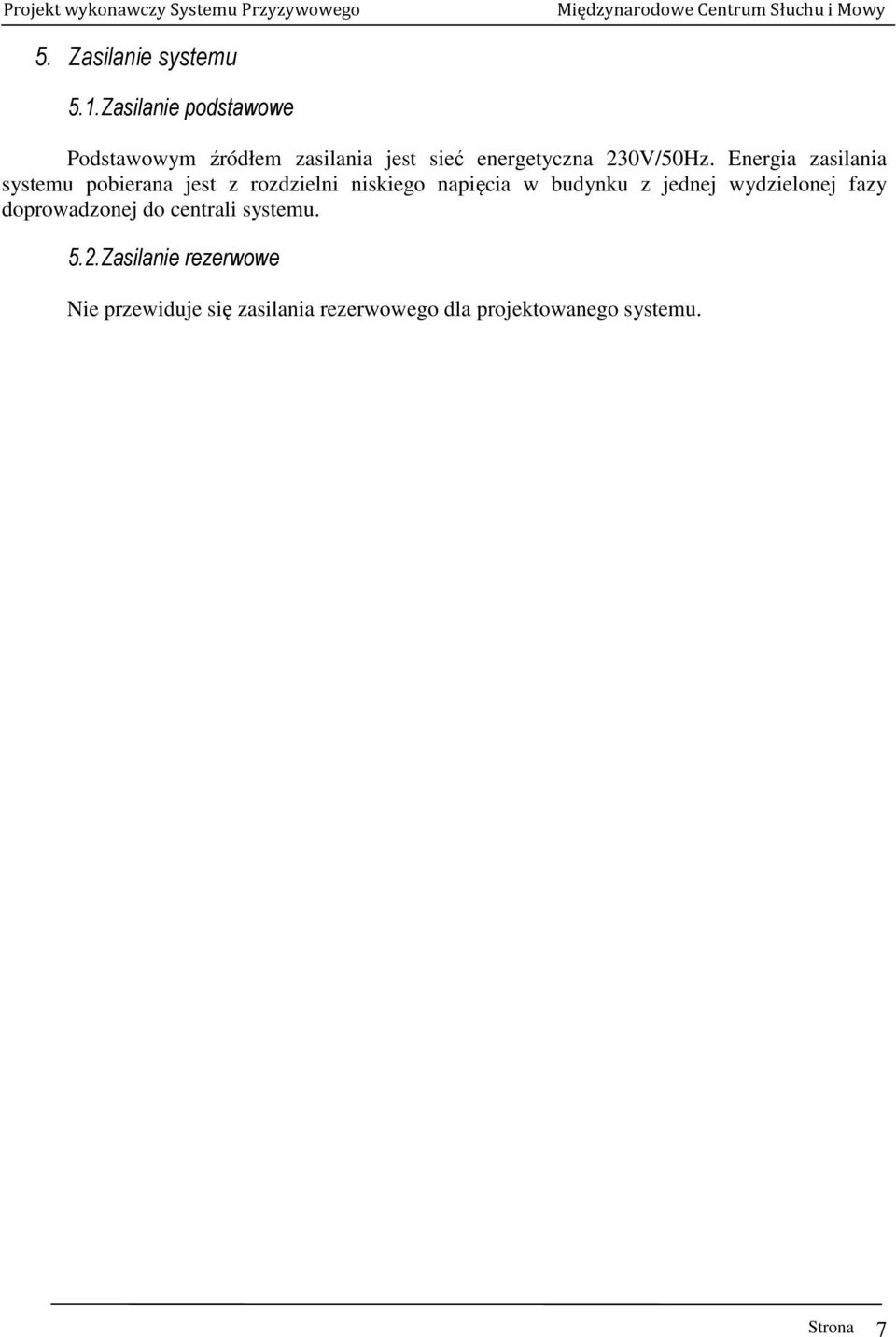

7 5. Zasilanie systemu 5.1. Zasilanie podstawowe Podstawowym źródłem zasilania jest sieć energetyczna 230V/50Hz. Energia zasilania systemu pobierana jest z rozdzielni niskiego napięcia w budynku z jednej wydzielonej fazy doprowadzonej do centrali systemu Zasilanie rezerwowe Nie przewiduje się zasilania rezerwowego dla projektowanego systemu. Strona 7

8 6. Wykaz elementów Lp Urządzenie Typ Ilość j.m. 1 Zasilacz SL SL szt. 2 Kabel zasilacza ZUB NG KAB 2 szt. 3 Switch 9 portowy SWI9 4 szt. 4 Pojedynczy moduł połączeniowy SM1-B 84 szt. 5 Przycisk "gruszkowy" BT-B 84 szt. 6 Przycisk pociągany ZT ZRT-B 44 szt. 7 Przycisk kasujący AT-B 5 szt. 8 Moduł lampek LM-B 36 szt. 9 Terminal pokojowy podłączeniowy ZE-B 5 szt. 10 Terminal pokojowy z wyświetlaczem ZTD-B 8 szt. 11 Terminal pokojowy bez wyświetlacza ZT-B 31 szt. 12 Przewód sygnałowy UTPkat mb. 13 Przewód zasilający YDY3x2,5 30 mb. 14 Przewód sygnałowy YTKSY 3x2x0, mb. 15 Przewód zasilający YDY2x2, mb. Serwer AlphaCom XE z licencją na 2 16 abonentów IP 1 szt. 17 Licencja abonenta IP 5 szt. 18 Interkom biurkowy IP, wyświetlacz 1 szt. Interkom IP do pomieszczeń sterylnych "Cleen 19 Room", wyświetlacz, pełna klawiatura, 4 szt. obudowa podtynkowa Interkom ścienny IP, wyświetlacz, pełna 20 klawiatura, obudowa podtynkowa 2 szt. 21 Switch komputerowy z PoE do RACK 1 szt. Kabel U/UTP 250 MHz kat.6, 4 pary 23AWG Ohm, LSZH, 305m, 25 lat gwarancji 2 szt. Płyta czołowa skośna 45x22,5 1xRJ45 do 23 modułów SL UTP/STP, uchwyt Mosaic 45 6 szt. 24 Zaślepka 45x22,5 z uchwytem Mosaic 45 6 szt. Moduł gniazda RJ45 nieekranowany kat.6 SL, 25 T568A/B 6 szt. 26 Kabel krosowy U/UTP kat.6, RJ45, 3.0m 6 szt. Panel krosowy modularny bez prowadnicy kabli port UTP, kat.6, T568A/B, 1U 1 szt. 28 Klamra podtrzymująca kable do panela 1 szt. Kabel krosowy U/UTP LSZH, biały kat.6, RJ45, m 6 szt. 30 Wieszak poziomy 1U, 19" 1 szt. 31 Rozdzielnica natynkowa 1x18 3 szt. Strona 8

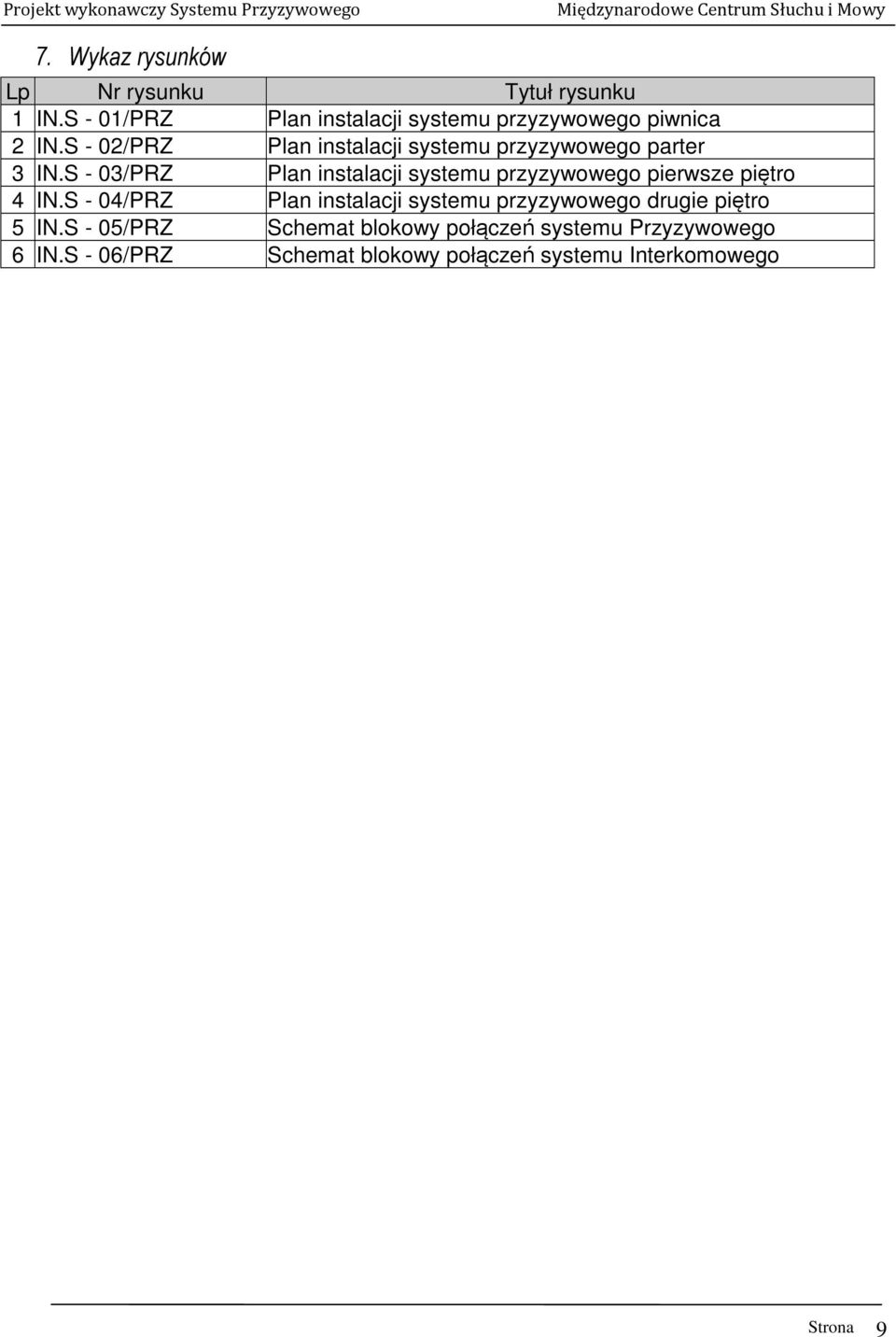

9 7. Wykaz rysunków Lp Nr rysunku Tytuł rysunku 1 IN.S - 01/PRZ Plan instalacji systemu przyzywowego piwnica 2 IN.S - 02/PRZ Plan instalacji systemu przyzywowego parter 3 IN.S - 03/PRZ Plan instalacji systemu przyzywowego pierwsze piętro 4 IN.S - 04/PRZ Plan instalacji systemu przyzywowego drugie piętro 5 IN.S - 05/PRZ Schemat blokowy połączeń systemu Przyzywowego 6 IN.S - 06/PRZ Schemat blokowy połączeń systemu Interkomowego Strona 9
