Załącznik nr 1 Do Umowy nr z dnia. . Wymagania techniczne sieci komputerowej.

Transkrypt

1 Załącznik nr 1 Do Umowy nr z dnia.. Wymagania techniczne sieci komputerowej. 1. Sieć komputerowa spełnia następujące wymagania techniczne: a) Prędkość przesyłu danych wewnątrz sieci min. 100 Mbps b) Działanie w ramach jednej domeny. c) Zabezpieczenie sprzętowe przed atakami z zewnątrz sieci (firewall) d) Możliwość konfiguracji zabezpieczeń sprzętowych. e) 35 przyłączy sieciowych w pomieszczeniach budynku R1. (zgodnie z załącznikiem nr 1) f) Doprowadzenie sygnału internetowego do 20 istniejących stanowisk komputerowych. g) Możliwość korzystania wybranym użytkownikom sieci z aplikacji zainstalowanych na serwerze. h) Tworzenie na serwerze centralnego zbioru plików z odpowiednią kontrolą poziomu dostępu przez użytkowników sieci (usługa serwer plików), i) Dynamiczne przydzielanie adresów IP w sieci (usługa serwer DHCP). j) Okresowe podtrzymanie działania serwera w sytuacji zaniku napięcia sieciowego. k) Wykorzystanie do budowy sieci kabla typu UTP co najmniej piątej kategorii z końcówkami RJ-45, a w razie konieczności kabla typu STP. l) Zainstalowanie przełączników sieciowych w istniejących szafach (korytarz budynku R1). m) Lokalizacja serwera w pomieszczeniu nr 303 lub innym, w zależności od wyniku pomiaru pól magnetycznych (budynek R1, II piętro). n) Ewentualna awaria jednego połączenia ze stacją roboczą nie może blokować działania pozostałej części sieci. o) Długość kabli doprowadzających sygnał teleinformatyczny do wybranych pomieszczeń powinna być możliwie jak najkrótsza. p) Prowadzenie kabli w miejscach oddalonych od źródeł wytwarzających pola magnetyczne (mogących negatywnie oddziaływać na działanie sieci). q) Zapewnienie łatwego dostępu do wszystkich prowadzonych kabli teleinformatycznych. r) Przeprowadzenie kabla teleinformatycznego w dostarczonych plastikowych profilach przykręcanych do ścian pomieszczeń. s) W pokojach prowadzenie profili osłonowych na wysokości około 10 cm nad podłogą. 1

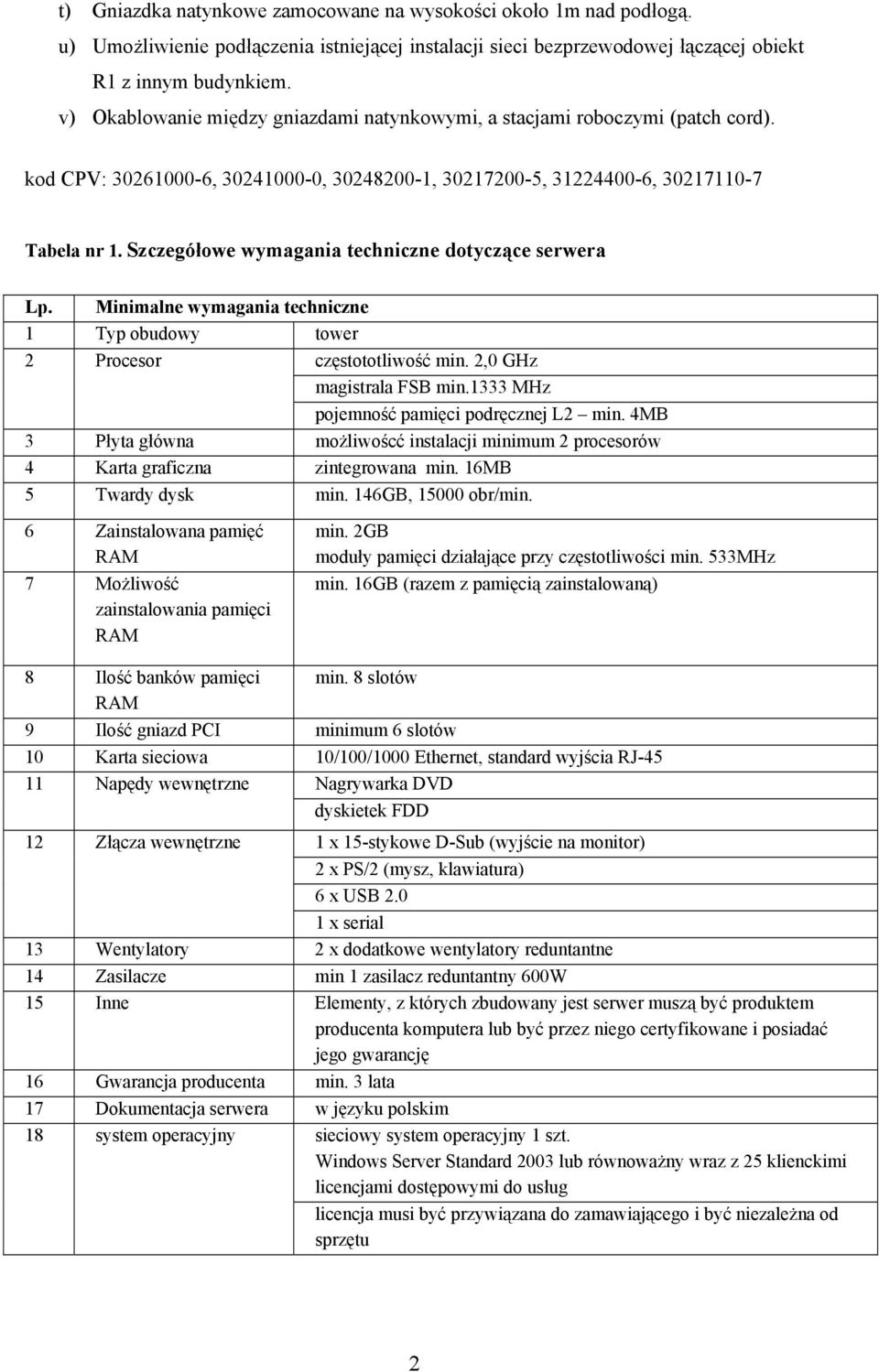

2 t) Gniazdka natynkowe zamocowane na wysokości około 1m nad podłogą. u) Umożliwienie podłączenia istniejącej instalacji sieci bezprzewodowej łączącej obiekt R1 z innym budynkiem. v) Okablowanie między gniazdami natynkowymi, a stacjami roboczymi (patch cord). kod CPV: , , , , , Tabela nr 1. Szczegółowe wymagania techniczne dotyczące serwera Lp. Minimalne wymagania techniczne 1 Typ obudowy tower 2 Procesor częstototliwość min. 2,0 GHz magistrala FSB min.1333 MHz pojemność pamięci podręcznej L2 min. 4MB 3 Płyta główna możliwoścć instalacji minimum 2 procesorów 4 Karta graficzna zintegrowana min. 16MB 5 Twardy dysk min. 146GB, obr/min. 6 Zainstalowana pamięć RAM 7 Możliwość zainstalowania pamięci RAM min. 2GB moduły pamięci działające przy częstotliwości min. 533MHz min. 16GB (razem z pamięcią zainstalowaną) 8 Ilość banków pamięci min. 8 slotów RAM 9 Ilość gniazd PCI minimum 6 slotów 10 Karta sieciowa 10/100/1000 Ethernet, standard wyjścia RJ Napędy wewnętrzne Nagrywarka DVD 12 Złącza wewnętrzne dyskietek FDD 1 x 15-stykowe D-Sub (wyjście na monitor) 2 x PS/2 (mysz, klawiatura) 6 x USB x serial 13 Wentylatory 2 x dodatkowe wentylatory reduntantne 14 Zasilacze min 1 zasilacz reduntantny 600W 15 Inne Elementy, z których zbudowany jest serwer muszą być produktem producenta komputera lub być przez niego certyfikowane i posiadać jego gwarancję 16 Gwarancja producenta min. 3 lata 17 Dokumentacja serwera w języku polskim 18 system operacyjny sieciowy system operacyjny 1 szt. Windows Server Standard 2003 lub równoważny wraz z 25 klienckimi licencjami dostępowymi do usług licencja musi być przywiązana do zamawiającego i być niezależna od sprzętu 2

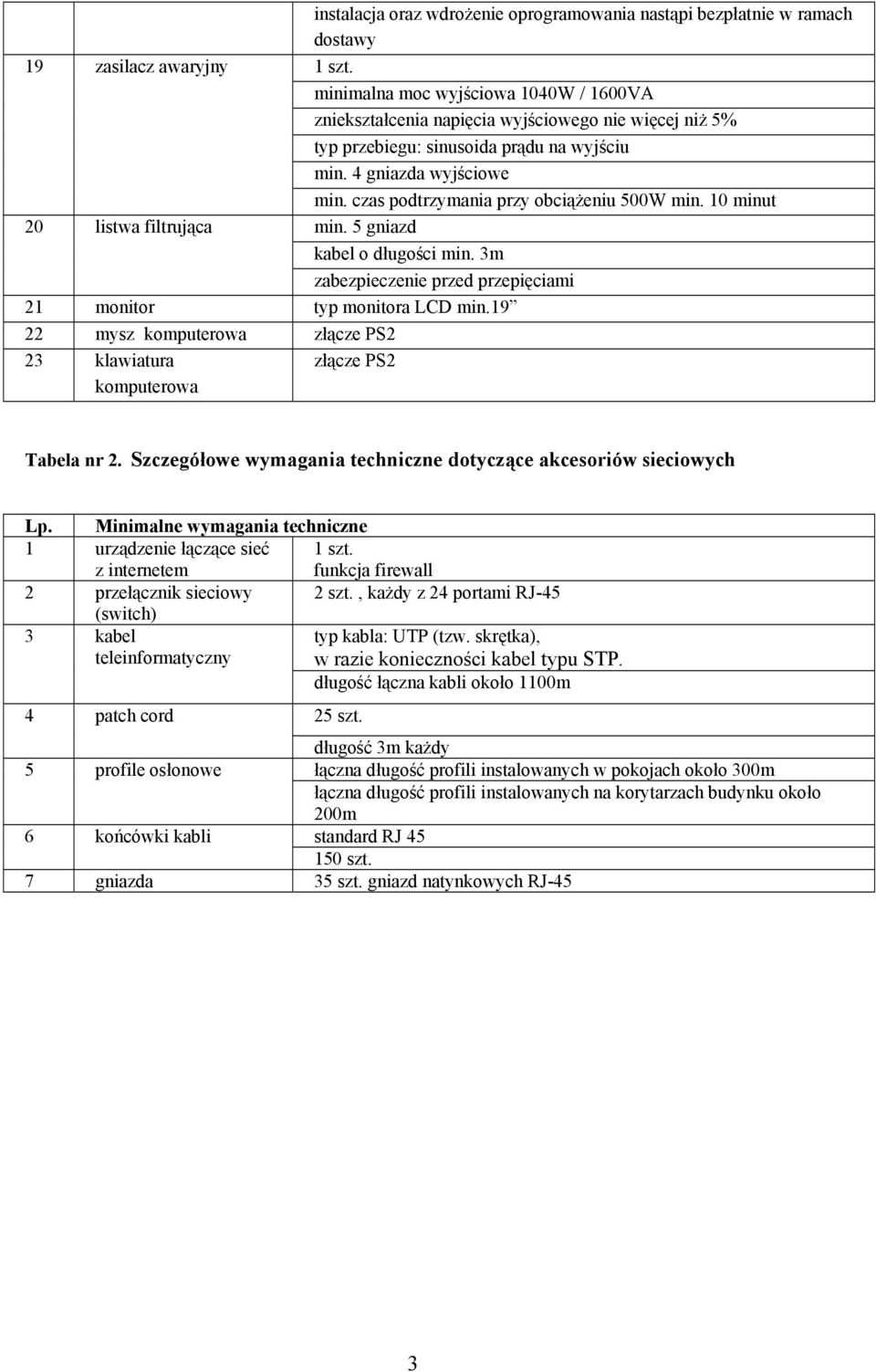

3 19 zasilacz awaryjny instalacja oraz wdrożenie oprogramowania nastąpi bezpłatnie w ramach dostawy 1 szt. minimalna moc wyjściowa 1040W / 1600VA zniekształcenia napięcia wyjściowego nie więcej niż 5% typ przebiegu: sinusoida prądu na wyjściu min. 4 gniazda wyjściowe 20 listwa filtrująca min. czas podtrzymania przy obciążeniu 500W min. 10 minut min. 5 gniazd kabel o długości min. 3m zabezpieczenie przed przepięciami 21 monitor typ monitora LCD min mysz komputerowa złącze PS2 23 klawiatura komputerowa złącze PS2 Tabela nr 2. Szczegółowe wymagania techniczne dotyczące akcesoriów sieciowych Lp. Minimalne wymagania techniczne 1 urządzenie łączące sieć z internetem 1 szt. funkcja firewall 2 przełącznik sieciowy (switch) 2 szt., każdy z 24 portami RJ-45 3 kabel teleinformatyczny typ kabla: UTP (tzw. skrętka), w razie konieczności kabel typu STP. długość łączna kabli około 1100m 4 patch cord 25 szt. 5 profile osłonowe długość 3m każdy łączna długość profili instalowanych w pokojach około 300m 6 końcówki kabli łączna długość profili instalowanych na korytarzach budynku około 200m standard RJ szt. 7 gniazda 35 szt. gniazd natynkowych RJ-45 3

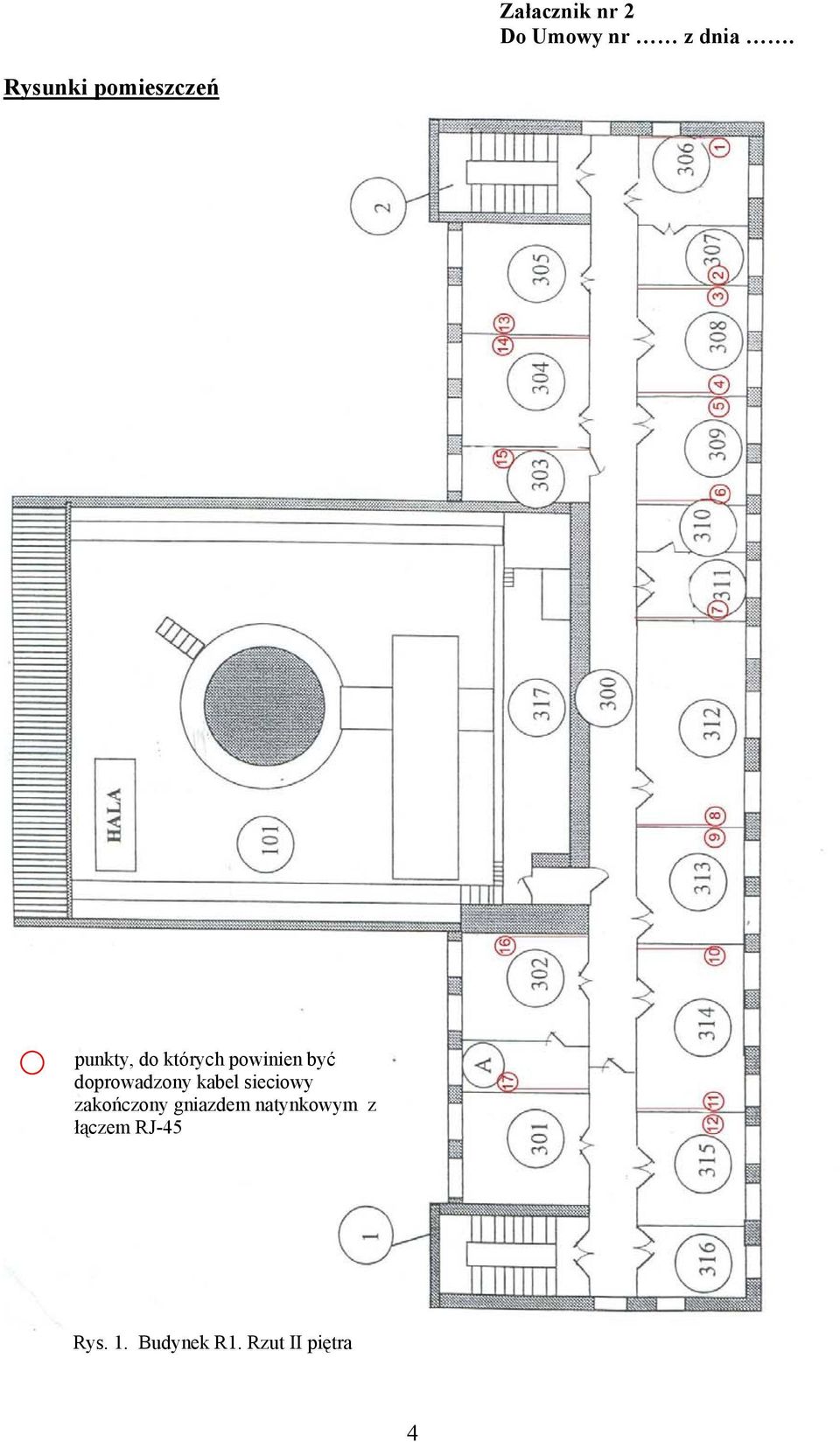

4 Załacznik nr 2 Do Umowy nr z dnia. Rysunki pomieszczeń punkty, do których powinien być doprowadzony kabel sieciowy zakończony gniazdem natynkowym z łączem RJ-45 Rys. 1. Budynek R1. Rzut II piętra 4

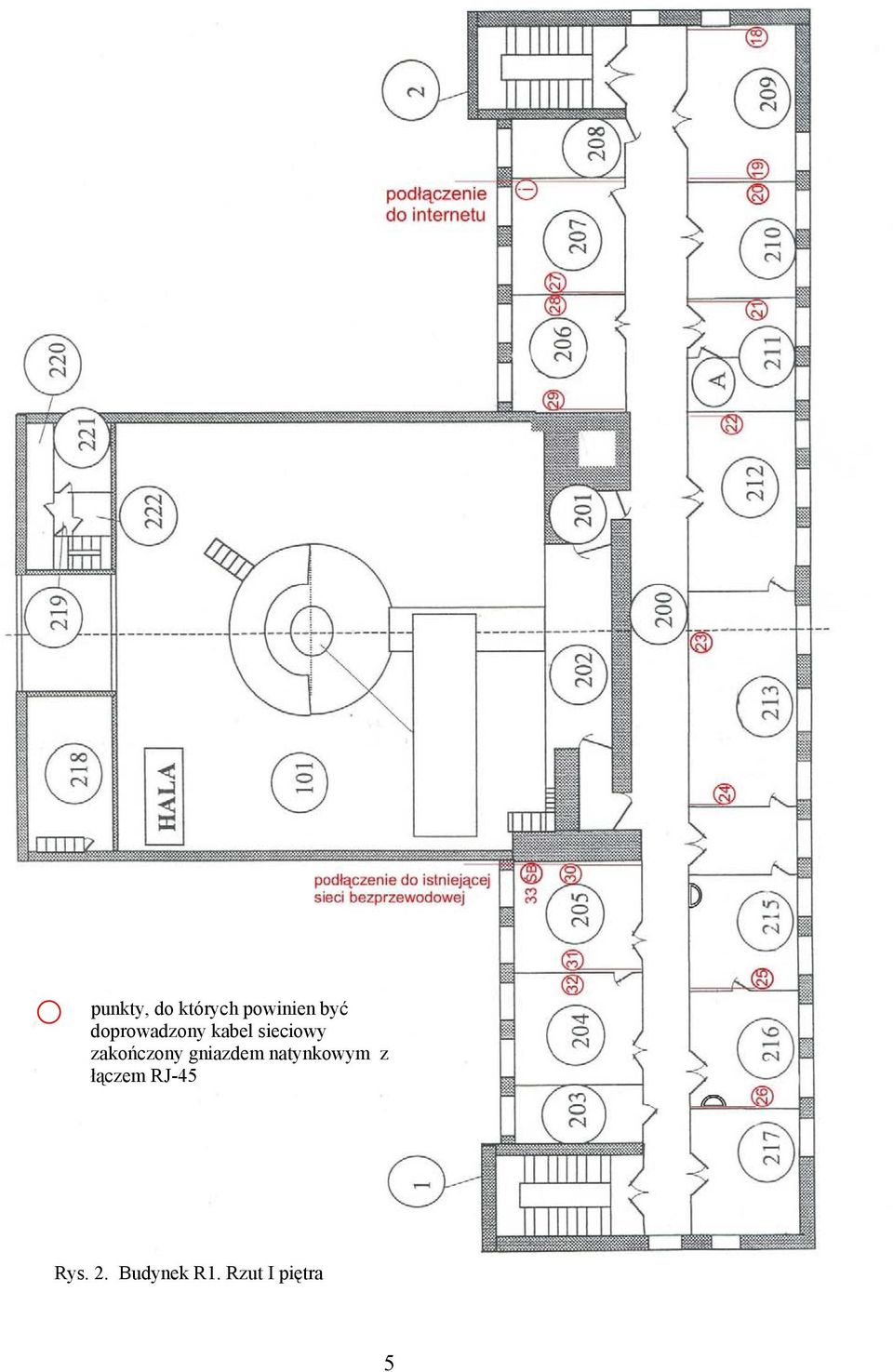

5 punkty, do których powinien być doprowadzony kabel sieciowy zakończony gniazdem natynkowym z łączem RJ-45 Rys. 2. Budynek R1. Rzut I piętra 5

6 punkty, do których powinien być doprowadzony kabel sieciowy zakończony gniazdem natynkowym z łączem RJ-45 Rys. 3. Budynek R1. Rzut parteru. 6
