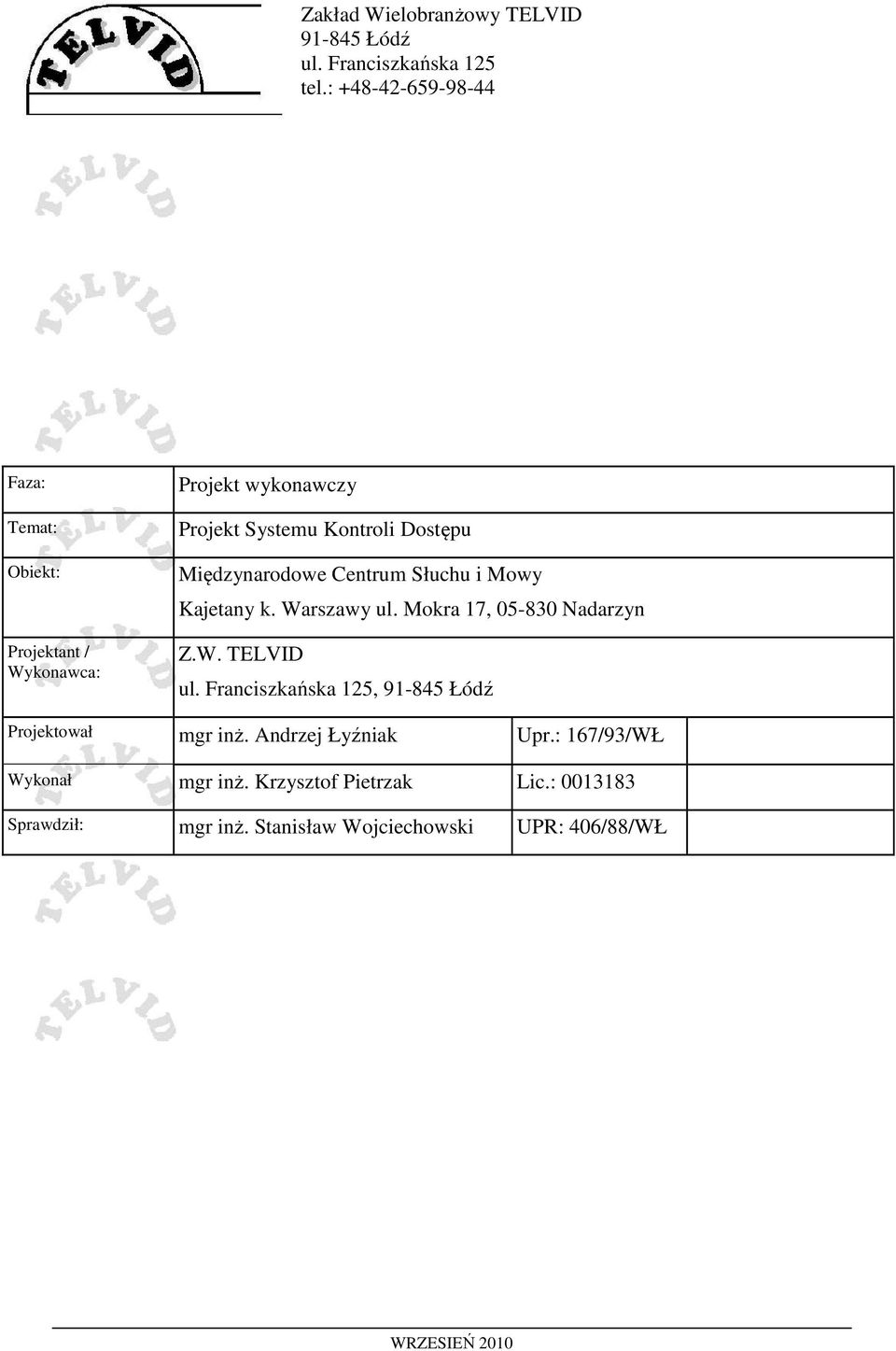

1 Zakład Wielobranżowy TELVID Łódź ul. Franciszkańska 125 tel.: Faza: Temat: Obiekt: Projektant / Wykonawca: Projekt wykonawczy Projekt Systemu Kontroli Dostępu Kajetany k. Warszawy ul. Mokra 17, Nadarzyn Z.W. TELVID ul. Franciszkańska 125, Łódź Projektował mgr inż. Andrzej Łyźniak Upr.: 167/93/WŁ Wykonał mgr inż. Krzysztof Pietrzak Lic.: Sprawdził: mgr inż. Stanisław Wojciechowski UPR: 406/88/WŁ WRZESIEŃ 2010

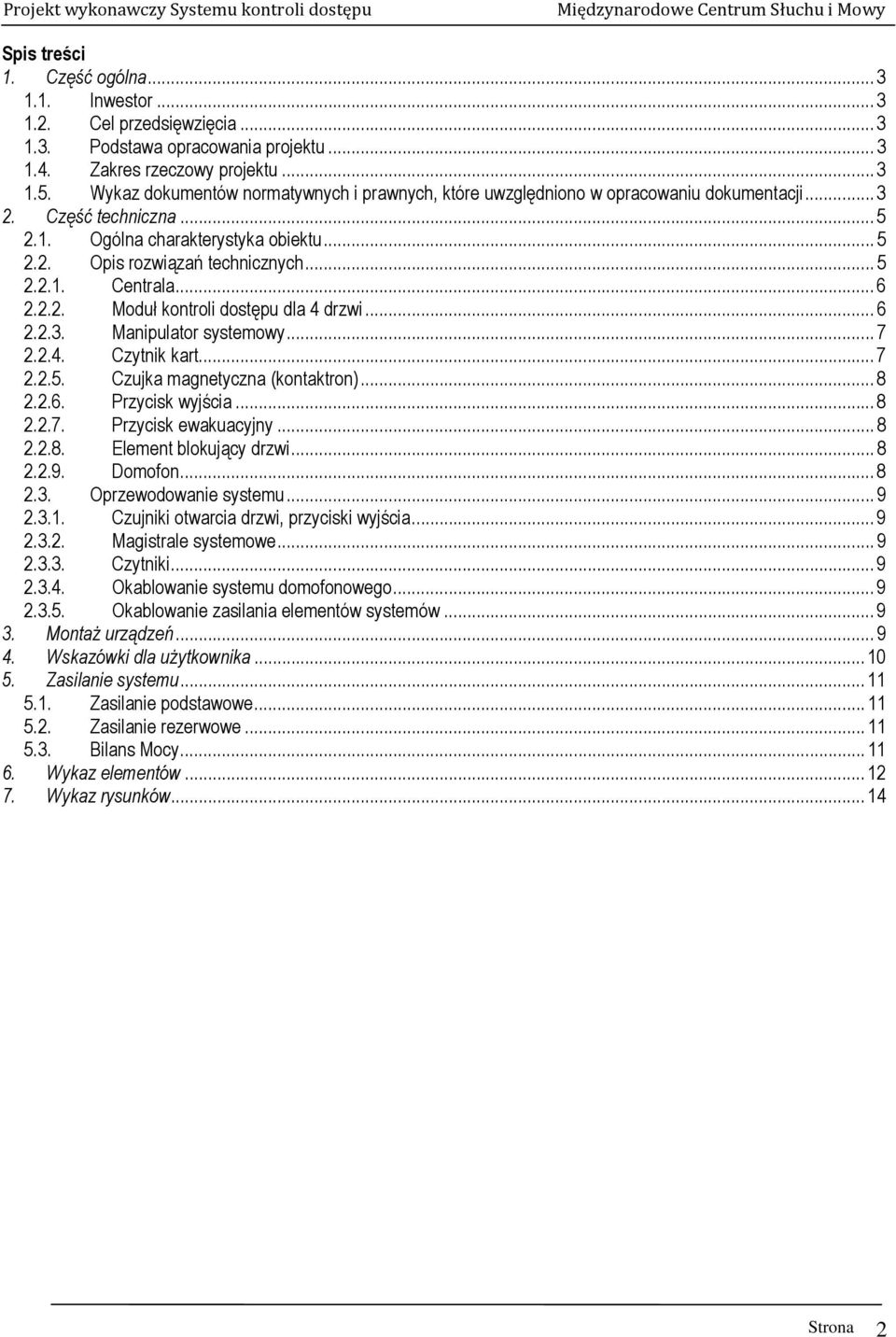

2 Spis treści 1. Część ogólna Inwestor Cel przedsięwzięcia Podstawa opracowania projektu Zakres rzeczowy projektu Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Część techniczna Ogólna charakterystyka obiektu Opis rozwiązań technicznych Centrala Moduł kontroli dostępu dla 4 drzwi Manipulator systemowy Czytnik kart Czujka magnetyczna (kontaktron) Przycisk wyjścia Przycisk ewakuacyjny Element blokujący drzwi Domofon Oprzewodowanie systemu Czujniki otwarcia drzwi, przyciski wyjścia Magistrale systemowe Czytniki Okablowanie systemu domofonowego Okablowanie zasilania elementów systemów Montaż urządzeń Wskazówki dla użytkownika Zasilanie systemu Zasilanie podstawowe Zasilanie rezerwowe Bilans Mocy Wykaz elementów Wykaz rysunków Strona 2

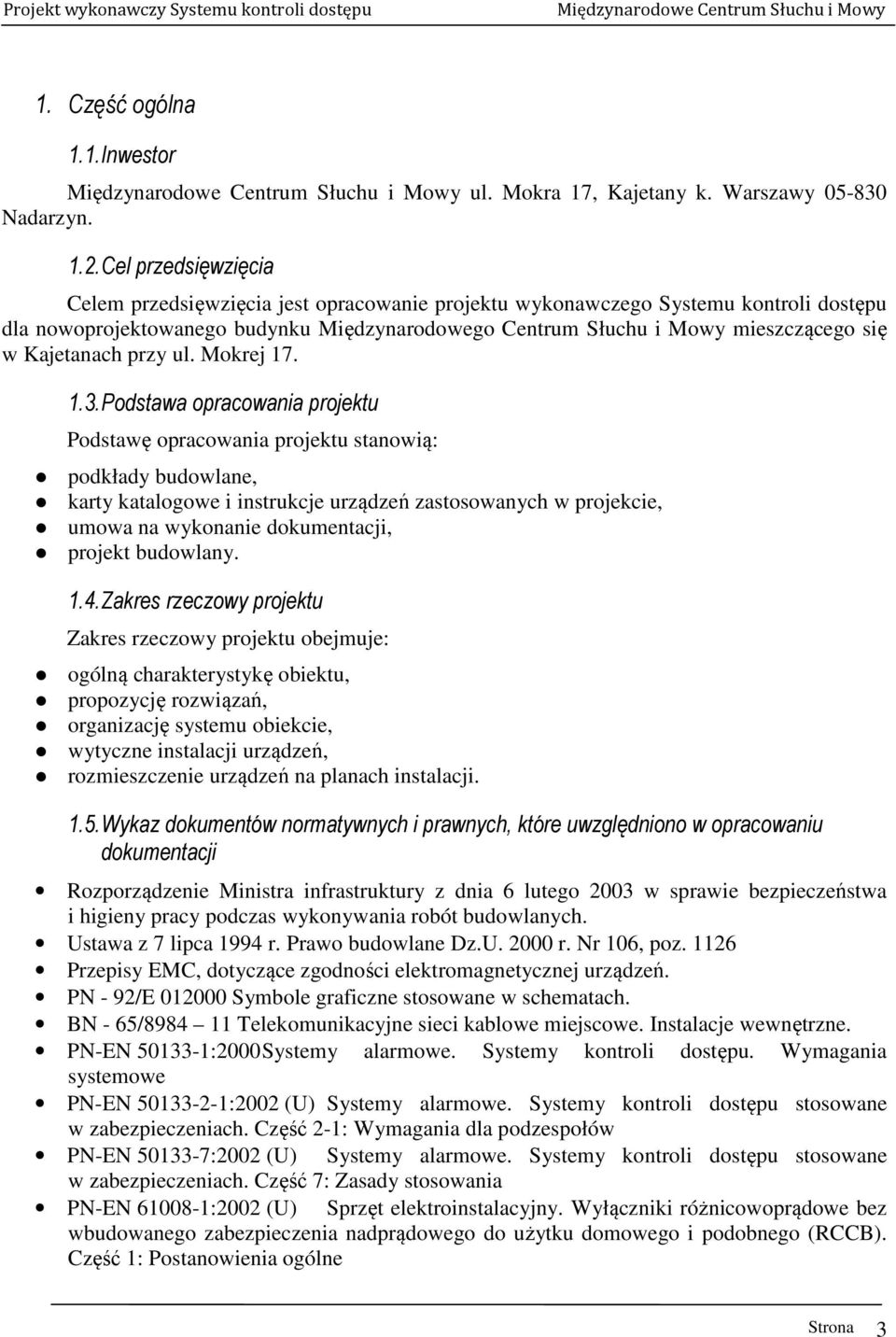

3 1. Część ogólna 1.1. Inwestor ul. Mokra 17, Kajetany k. Warszawy Nadarzyn Cel przedsięwzięcia Celem przedsięwzięcia jest opracowanie projektu wykonawczego Systemu kontroli dostępu dla nowoprojektowanego budynku Międzynarodowego Centrum Słuchu i Mowy mieszczącego się w Kajetanach przy ul. Mokrej Podstawa opracowania projektu Podstawę opracowania projektu stanowią: podkłady budowlane, karty katalogowe i instrukcje urządzeń zastosowanych w projekcie, umowa na wykonanie dokumentacji, projekt budowlany Zakres rzeczowy projektu Zakres rzeczowy projektu obejmuje: ogólną charakterystykę obiektu, propozycję rozwiązań, organizację systemu obiekcie, wytyczne instalacji urządzeń, rozmieszczenie urządzeń na planach instalacji Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Rozporządzenie Ministra infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Ustawa z 7 lipca 1994 r. Prawo budowlane Dz.U r. Nr 106, poz Przepisy EMC, dotyczące zgodności elektromagnetycznej urządzeń. PN - 92/E Symbole graficzne stosowane w schematach. BN - 65/ Telekomunikacyjne sieci kablowe miejscowe. Instalacje wewnętrzne. PN-EN :2000 Systemy alarmowe. Systemy kontroli dostępu. Wymagania systemowe PN-EN :2002 (U) Systemy alarmowe. Systemy kontroli dostępu stosowane w zabezpieczeniach. Część 2-1: Wymagania dla podzespołów PN-EN :2002 (U) Systemy alarmowe. Systemy kontroli dostępu stosowane w zabezpieczeniach. Część 7: Zasady stosowania PN-EN :2002 (U) Sprzęt elektroinstalacyjny. Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB). Część 1: Postanowienia ogólne Strona 3

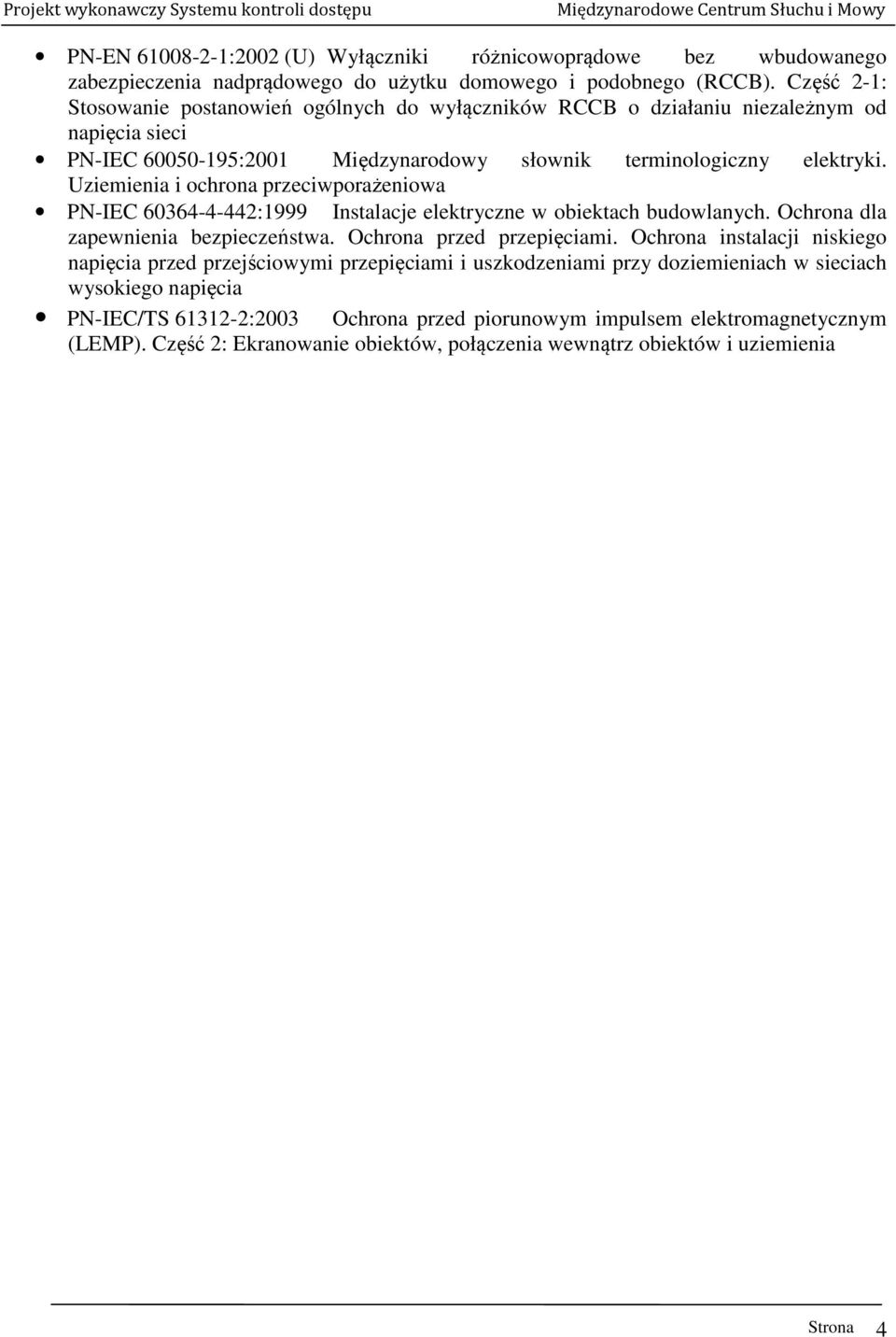

4 PN-EN :2002 (U) Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB). Część 2-1: Stosowanie postanowień ogólnych do wyłączników RCCB o działaniu niezależnym od napięcia sieci PN-IEC :2001 Międzynarodowy słownik terminologiczny elektryki. Uziemienia i ochrona przeciwporażeniowa PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia PN-IEC/TS :2003 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Część 2: Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia Strona 4

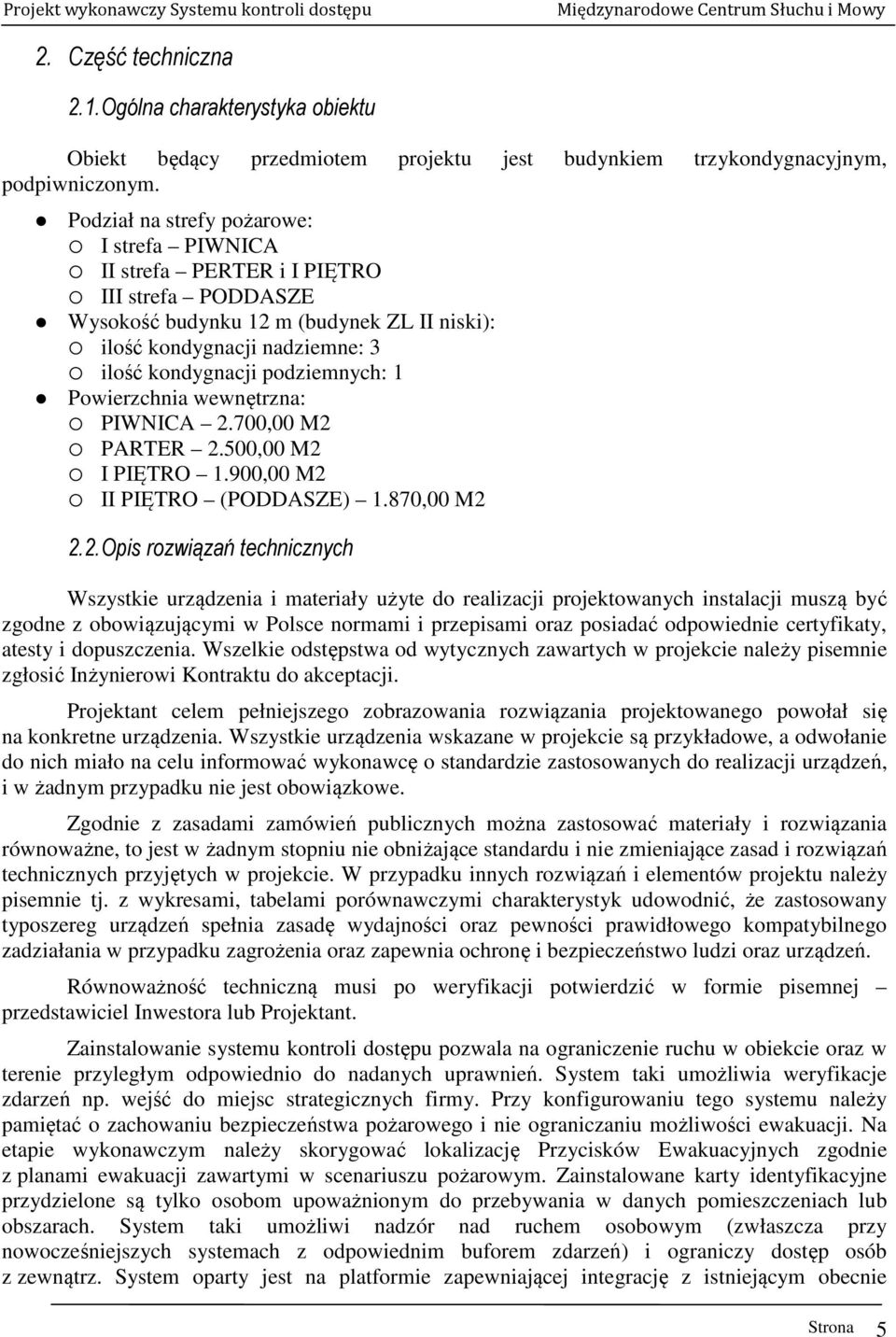

5 2. Część techniczna 2.1. Ogólna charakterystyka obiektu Obiekt będący przedmiotem projektu jest budynkiem trzykondygnacyjnym, podpiwniczonym. Podział na strefy pożarowe: I strefa PIWNICA II strefa PERTER i I PIĘTRO III strefa PODDASZE Wysokość budynku 12 m (budynek ZL II niski): ilość kondygnacji nadziemne: 3 ilość kondygnacji podziemnych: 1 Powierzchnia wewnętrzna: PIWNICA 2.700,00 M2 PARTER 2.500,00 M2 I PIĘTRO 1.900,00 M2 II PIĘTRO (PODDASZE) 1.870,00 M Opis rozwiązań technicznych Wszystkie urządzenia i materiały użyte do realizacji projektowanych instalacji muszą być zgodne z obowiązującymi w Polsce normami i przepisami oraz posiadać odpowiednie certyfikaty, atesty i dopuszczenia. Wszelkie odstępstwa od wytycznych zawartych w projekcie należy pisemnie zgłosić Inżynierowi Kontraktu do akceptacji. Projektant celem pełniejszego zobrazowania rozwiązania projektowanego powołał się na konkretne urządzenia. Wszystkie urządzenia wskazane w projekcie są przykładowe, a odwołanie do nich miało na celu informować wykonawcę o standardzie zastosowanych do realizacji urządzeń, i w żadnym przypadku nie jest obowiązkowe. Zgodnie z zasadami zamówień publicznych można zastosować materiały i rozwiązania równoważne, to jest w żadnym stopniu nie obniżające standardu i nie zmieniające zasad i rozwiązań technicznych przyjętych w projekcie. W przypadku innych rozwiązań i elementów projektu należy pisemnie tj. z wykresami, tabelami porównawczymi charakterystyk udowodnić, że zastosowany typoszereg urządzeń spełnia zasadę wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku zagrożenia oraz zapewnia ochronę i bezpieczeństwo ludzi oraz urządzeń. Równoważność techniczną musi po weryfikacji potwierdzić w formie pisemnej przedstawiciel Inwestora lub Projektant. Zainstalowanie systemu kontroli dostępu pozwala na ograniczenie ruchu w obiekcie oraz w terenie przyległym odpowiednio do nadanych uprawnień. System taki umożliwia weryfikacje zdarzeń np. wejść do miejsc strategicznych firmy. Przy konfigurowaniu tego systemu należy pamiętać o zachowaniu bezpieczeństwa pożarowego i nie ograniczaniu możliwości ewakuacji. Na etapie wykonawczym należy skorygować lokalizację Przycisków Ewakuacyjnych zgodnie z planami ewakuacji zawartymi w scenariuszu pożarowym. Zainstalowane karty identyfikacyjne przydzielone są tylko osobom upoważnionym do przebywania w danych pomieszczeniach lub obszarach. System taki umożliwi nadzór nad ruchem osobowym (zwłaszcza przy nowocześniejszych systemach z odpowiednim buforem zdarzeń) i ograniczy dostęp osób z zewnątrz. System oparty jest na platformie zapewniającej integrację z istniejącym obecnie Strona 5

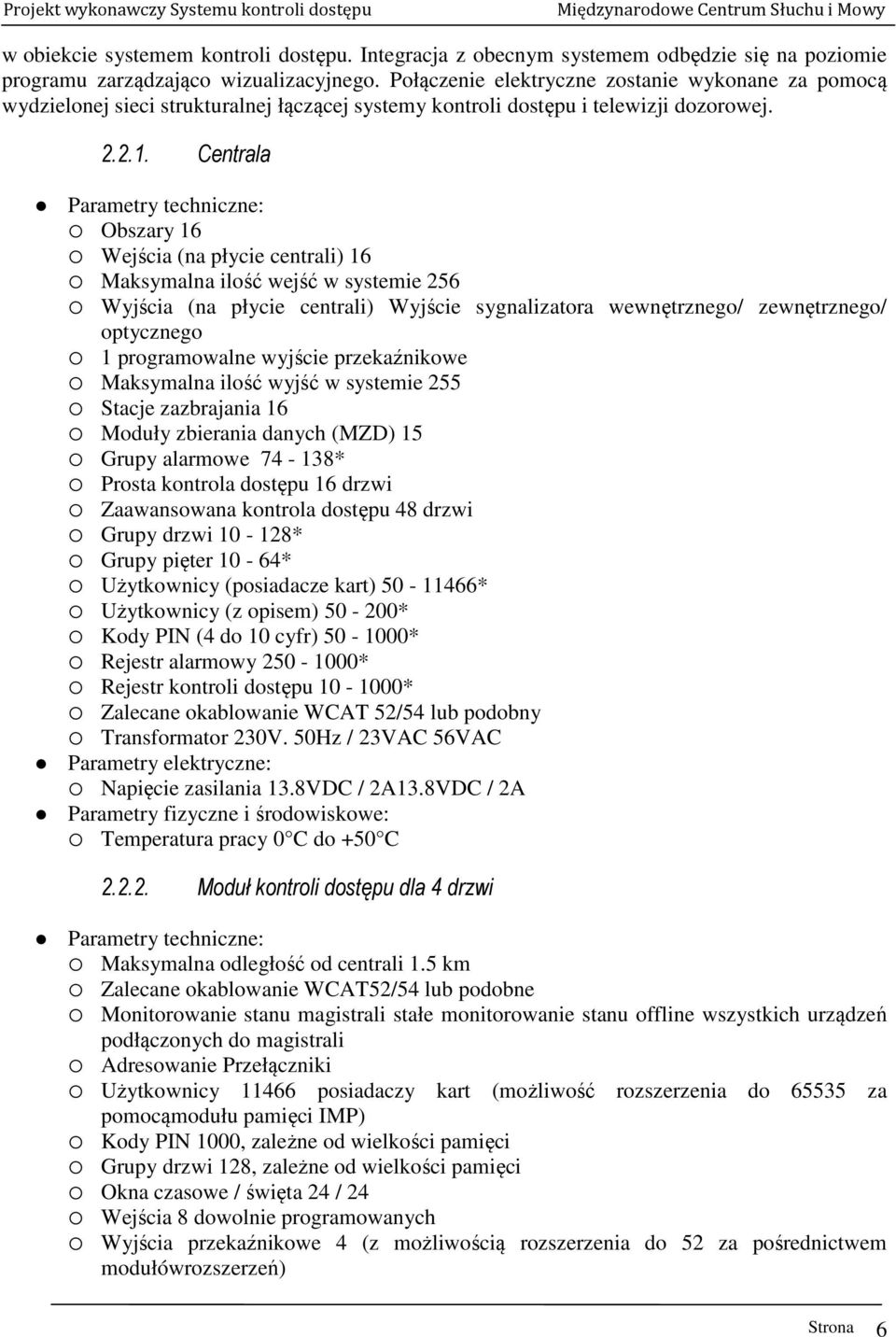

6 w obiekcie systemem kontroli dostępu. Integracja z obecnym systemem odbędzie się na poziomie programu zarządzająco wizualizacyjnego. Połączenie elektryczne zostanie wykonane za pomocą wydzielonej sieci strukturalnej łączącej systemy kontroli dostępu i telewizji dozorowej Centrala Parametry techniczne: Obszary 16 Wejścia (na płycie centrali) 16 Maksymalna ilość wejść w systemie 256 Wyjścia (na płycie centrali) Wyjście sygnalizatora wewnętrznego/ zewnętrznego/ optycznego 1 programowalne wyjście przekaźnikowe Maksymalna ilość wyjść w systemie 255 Stacje zazbrajania 16 Moduły zbierania danych (MZD) 15 Grupy alarmowe * Prosta kontrola dostępu 16 drzwi Zaawansowana kontrola dostępu 48 drzwi Grupy drzwi * Grupy pięter 10-64* Użytkownicy (posiadacze kart) * Użytkownicy (z opisem) * Kody PIN (4 do 10 cyfr) * Rejestr alarmowy * Rejestr kontroli dostępu * Zalecane okablowanie WCAT 52/54 lub podobny Transformator 230V. 50Hz / 23VAC 56VAC Parametry elektryczne: Napięcie zasilania 13.8VDC / 2A13.8VDC / 2A Parametry fizyczne i środowiskowe: Temperatura pracy 0 C do +50 C Moduł kontroli dostępu dla 4 drzwi Parametry techniczne: Maksymalna odległość od centrali 1.5 km Zalecane okablowanie WCAT52/54 lub podobne Monitorowanie stanu magistrali stałe monitorowanie stanu offline wszystkich urządzeń podłączonych do magistrali Adresowanie Przełączniki Użytkownicy posiadaczy kart (możliwość rozszerzenia do za pomocąmodułu pamięci IMP) Kody PIN 1000, zależne od wielkości pamięci Grupy drzwi 128, zależne od wielkości pamięci Okna czasowe / święta 24 / 24 Wejścia 8 dowolnie programowanych Wyjścia przekaźnikowe 4 (z możliwością rozszerzenia do 52 za pośrednictwem modułówrozszerzeń) Strona 6

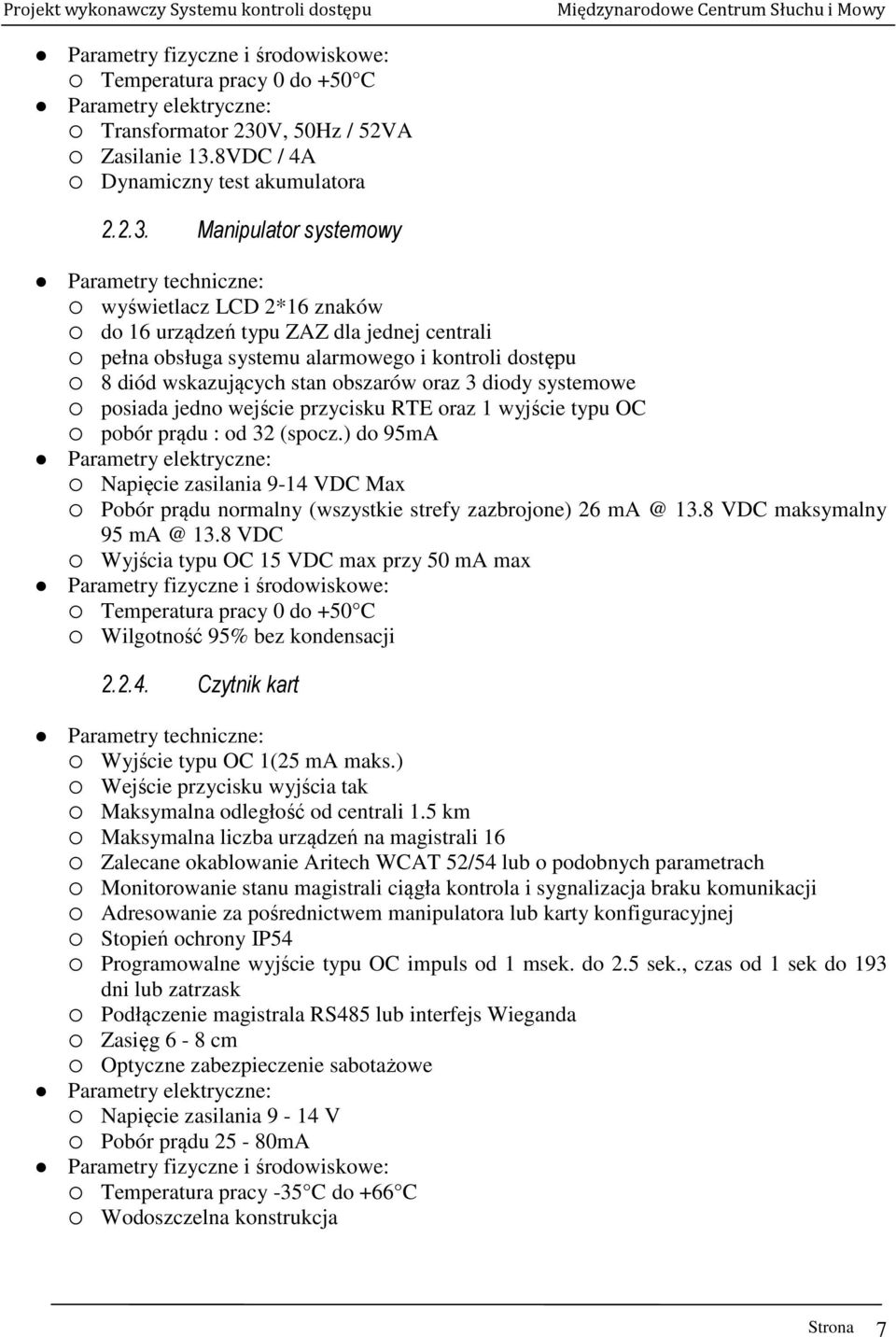

7 Parametry fizyczne i środowiskowe: Temperatura pracy 0 do +50 C Parametry elektryczne: Transformator 230V, 50Hz / 52VA Zasilanie 13.8VDC / 4A Dynamiczny test akumulatora Manipulator systemowy Parametry techniczne: wyświetlacz LCD 2*16 znaków do 16 urządzeń typu ZAZ dla jednej centrali pełna obsługa systemu alarmowego i kontroli dostępu 8 diód wskazujących stan obszarów oraz 3 diody systemowe posiada jedno wejście przycisku RTE oraz 1 wyjście typu OC pobór prądu : od 32 (spocz.) do 95mA Parametry elektryczne: Napięcie zasilania 9-14 VDC Max Pobór prądu normalny (wszystkie strefy zazbrojone) VDC maksymalny VDC Wyjścia typu OC 15 VDC max przy 50 ma max Parametry fizyczne i środowiskowe: Temperatura pracy 0 do +50 C Wilgotność 95% bez kondensacji Czytnik kart Parametry techniczne: Wyjście typu OC 1(25 ma maks.) Wejście przycisku wyjścia tak Maksymalna odległość od centrali 1.5 km Maksymalna liczba urządzeń na magistrali 16 Zalecane okablowanie Aritech WCAT 52/54 lub o podobnych parametrach Monitorowanie stanu magistrali ciągła kontrola i sygnalizacja braku komunikacji Adresowanie za pośrednictwem manipulatora lub karty konfiguracyjnej Stopień ochrony IP54 Programowalne wyjście typu OC impuls od 1 msek. do 2.5 sek., czas od 1 sek do 193 dni lub zatrzask Podłączenie magistrala RS485 lub interfejs Wieganda Zasięg 6-8 cm Optyczne zabezpieczenie sabotażowe Parametry elektryczne: Napięcie zasilania 9-14 V Pobór prądu 25-80mA Parametry fizyczne i środowiskowe: Temperatura pracy -35 C do +66 C Wodoszczelna konstrukcja Strona 7

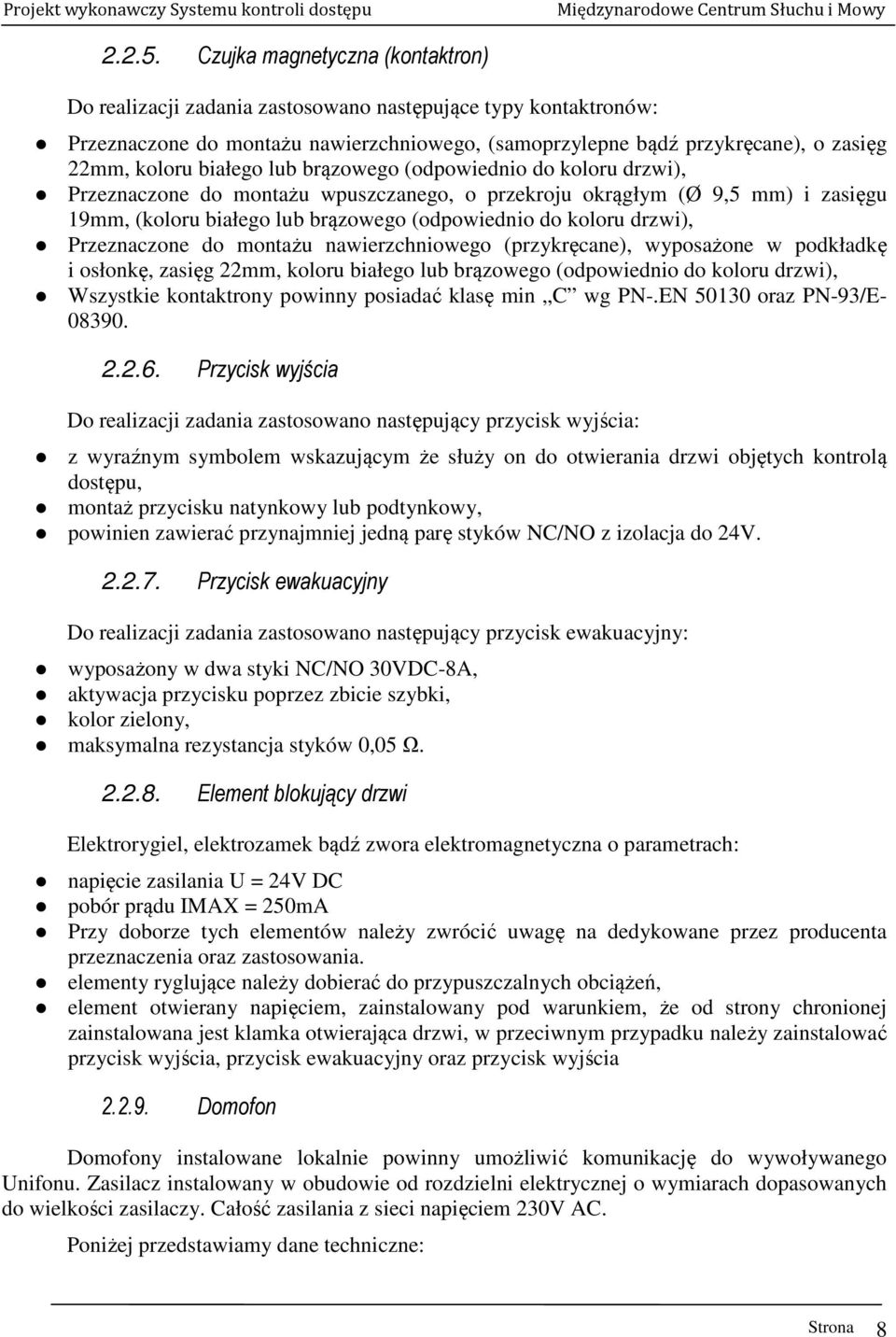

8 Czujka magnetyczna (kontaktron) Do realizacji zadania zastosowano następujące typy kontaktronów: Przeznaczone do montażu nawierzchniowego, (samoprzylepne bądź przykręcane), o zasięg 22mm, koloru białego lub brązowego (odpowiednio do koloru drzwi), Przeznaczone do montażu wpuszczanego, o przekroju okrągłym (Ø 9,5 mm) i zasięgu 19mm, (koloru białego lub brązowego (odpowiednio do koloru drzwi), Przeznaczone do montażu nawierzchniowego (przykręcane), wyposażone w podkładkę i osłonkę, zasięg 22mm, koloru białego lub brązowego (odpowiednio do koloru drzwi), Wszystkie kontaktrony powinny posiadać klasę min C wg PN-.EN oraz PN-93/E Przycisk wyjścia Do realizacji zadania zastosowano następujący przycisk wyjścia: z wyraźnym symbolem wskazującym że służy on do otwierania drzwi objętych kontrolą dostępu, montaż przycisku natynkowy lub podtynkowy, powinien zawierać przynajmniej jedną parę styków NC/NO z izolacja do 24V Przycisk ewakuacyjny Do realizacji zadania zastosowano następujący przycisk ewakuacyjny: wyposażony w dwa styki NC/NO 30VDC-8A, aktywacja przycisku poprzez zbicie szybki, kolor zielony, maksymalna rezystancja styków 0,05 Ω Element blokujący drzwi Elektrorygiel, elektrozamek bądź zwora elektromagnetyczna o parametrach: napięcie zasilania U = 24V DC pobór prądu IMAX = 250mA Przy doborze tych elementów należy zwrócić uwagę na dedykowane przez producenta przeznaczenia oraz zastosowania. elementy ryglujące należy dobierać do przypuszczalnych obciążeń, element otwierany napięciem, zainstalowany pod warunkiem, że od strony chronionej zainstalowana jest klamka otwierająca drzwi, w przeciwnym przypadku należy zainstalować przycisk wyjścia, przycisk ewakuacyjny oraz przycisk wyjścia Domofon Domofony instalowane lokalnie powinny umożliwić komunikację do wywoływanego Unifonu. Zasilacz instalowany w obudowie od rozdzielni elektrycznej o wymiarach dopasowanych do wielkości zasilaczy. Całość zasilania z sieci napięciem 230V AC. Poniżej przedstawiamy dane techniczne: Strona 8

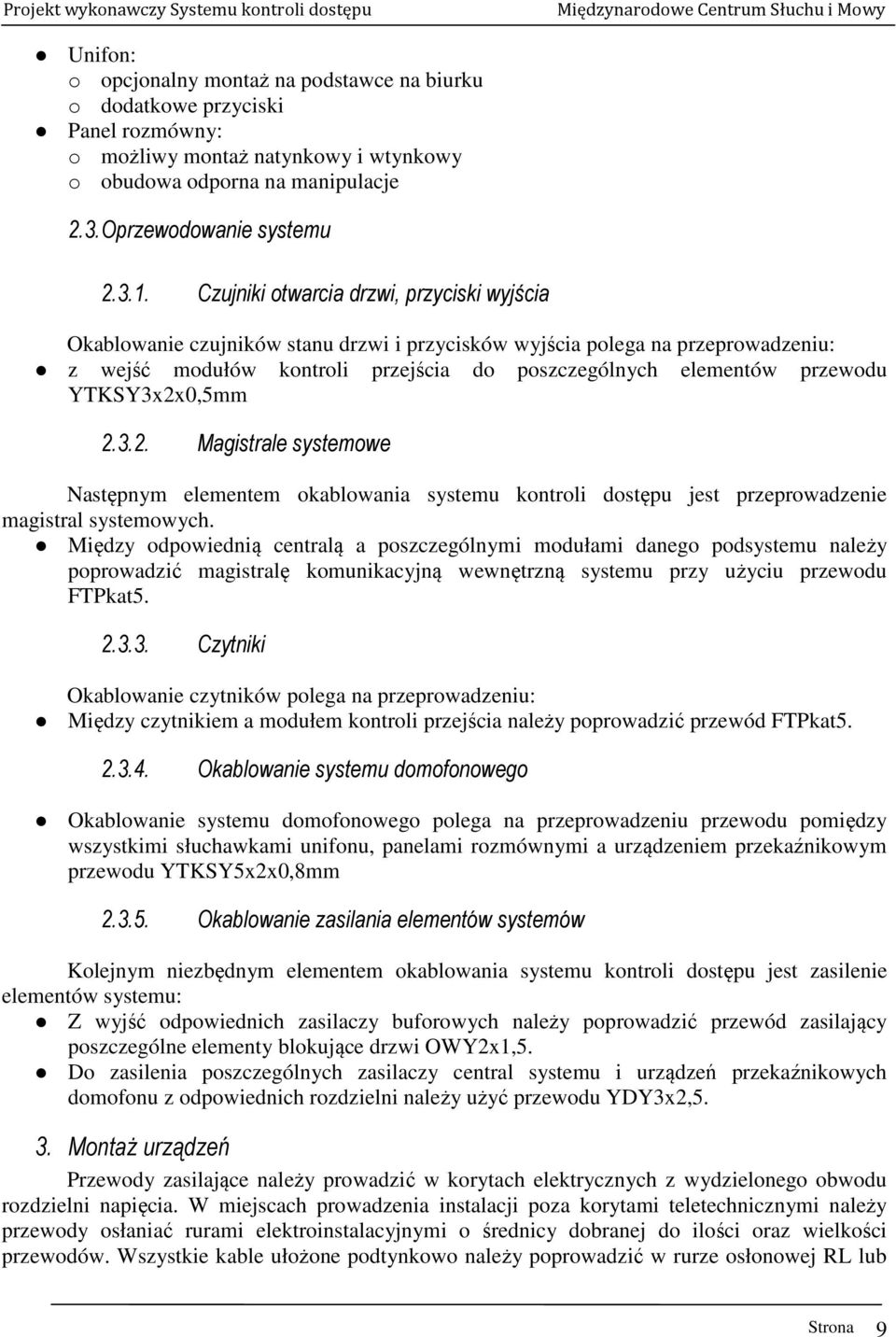

9 Unifon: o opcjonalny montaż na podstawce na biurku o dodatkowe przyciski Panel rozmówny: o możliwy montaż natynkowy i wtynkowy o obudowa odporna na manipulacje 2.3. Oprzewodowanie systemu Czujniki otwarcia drzwi, przyciski wyjścia Okablowanie czujników stanu drzwi i przycisków wyjścia polega na przeprowadzeniu: z wejść modułów kontroli przejścia do poszczególnych elementów przewodu YTKSY3x2x0,5mm Magistrale systemowe Następnym elementem okablowania systemu kontroli dostępu jest przeprowadzenie magistral systemowych. Między odpowiednią centralą a poszczególnymi modułami danego podsystemu należy poprowadzić magistralę komunikacyjną wewnętrzną systemu przy użyciu przewodu FTPkat Czytniki Okablowanie czytników polega na przeprowadzeniu: Między czytnikiem a modułem kontroli przejścia należy poprowadzić przewód FTPkat Okablowanie systemu domofonowego Okablowanie systemu domofonowego polega na przeprowadzeniu przewodu pomiędzy wszystkimi słuchawkami unifonu, panelami rozmównymi a urządzeniem przekaźnikowym przewodu YTKSY5x2x0,8mm Okablowanie zasilania elementów systemów Kolejnym niezbędnym elementem okablowania systemu kontroli dostępu jest zasilenie elementów systemu: Z wyjść odpowiednich zasilaczy buforowych należy poprowadzić przewód zasilający poszczególne elementy blokujące drzwi OWY2x1,5. Do zasilenia poszczególnych zasilaczy central systemu i urządzeń przekaźnikowych domofonu z odpowiednich rozdzielni należy użyć przewodu YDY3x2,5. 3. Montaż urządzeń Przewody zasilające należy prowadzić w korytach elektrycznych z wydzielonego obwodu rozdzielni napięcia. W miejscach prowadzenia instalacji poza korytami teletechnicznymi należy przewody osłaniać rurami elektroinstalacyjnymi o średnicy dobranej do ilości oraz wielkości przewodów. Wszystkie kable ułożone podtynkowo należy poprowadzić w rurze osłonowej RL lub Strona 9

10 RB. Wszystkie przepusty w ścianach i stropach prowadzić w rurach osłonowych typu RB lub RL. Przepusty przez ściany i stropy traktowane jako granice stref ogniowych należy uszczelnić masą ogniotrwałą. Ostateczne przebieg tras kablowych należy skonsultować z służbami elektrycznymi by uniknąć wszelkich kolizji z pozostałymi instalacjami. Przy pracach instalacyjnych należy zwrócić szczególną uwagę na odległość rur z przewodami systemu sygnalizacji pożaru od pozostałych instalacji, odległość ta nie może być mniejsza niż 15cm. Montaż poszczególnych elementów systemu należy wykonywać zgodnie ze wskazówkami architekta. Zaleca się zlecić dostawcom lub wykonawcom stolarki budowlanej montaż wszystkich elementów systemu SKD w tej stolarce. Lokalizację przycisków ewakuacyjnych należy zweryfikować na etapie wykonawczym z planem ewakuacji zamieszczonym w scenariuszu pożarowym. Przyciski ewakuacyjne należy wpiąć w obwód elementu blokującego drzwi, w ten sposób aby wciśnięcie powodowało usunięcie napięcia z elementu blokującego drzwi. Moduły sterujące SSP włączone w obwód zasilania elementów ryglujących należy zweryfikować na etapie wykonawczym z planem ewakuacji obiektu. Wypusty przewodów do kontaktronów w drzwiach wyprowadzić z poziomej (górnej) części ościeżnicy 10 cm od pionowej części ościeżnicy z zamkiem, przy krawędzi styku z drzwiami od strony chronionej pomieszczenia. Montaż poszczególnych elementów systemu należy wykonywać zgodnie ze wskazówkami architekta. Szczegółowy plan rozmieszczenia elementów został podany na planach instalacji. W stosunku do elementów i czynności instalacyjnych nie objętych powyższymi wytycznymi należy stosować odpowiadające przepisy oraz wiedzę inżynieryjno-techniczną. 4. Wskazówki dla użytkownika Zaleca się powołanie odpowiednich służb do konserwowania systemu gdyż system winien być konserwowany nie rzadziej niż raz na rok. Zabrania się osobom niekompetentnym w jakikolwiek sposób ingerowania w sprzęt w/w systemów. Nie dostosowanie się do w/w wskazówek może powodować powstawanie problemów eksploatacyjnych systemu oraz może powodować utratę gwarancji. Strona 10

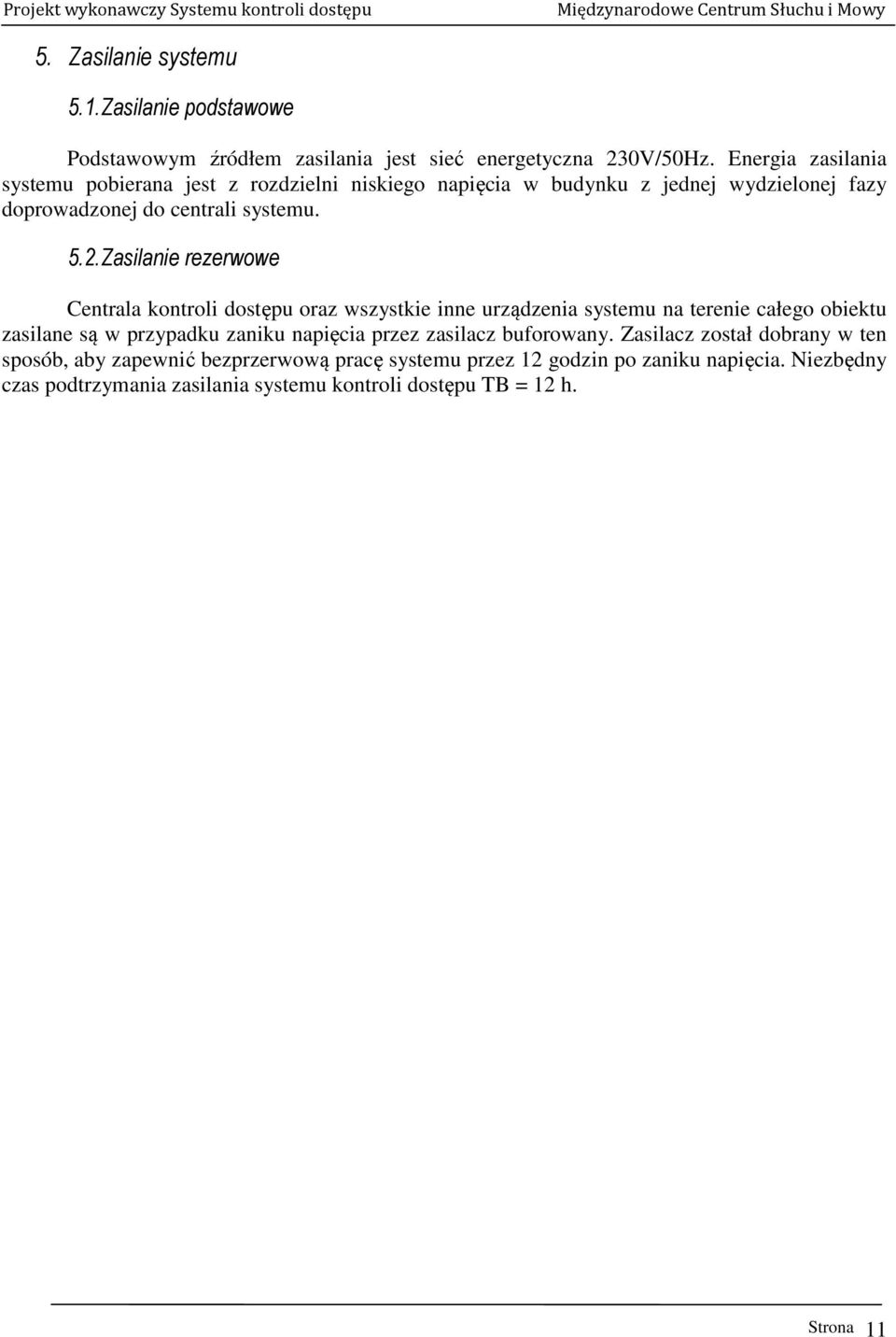

11 5. Zasilanie systemu 5.1. Zasilanie podstawowe Podstawowym źródłem zasilania jest sieć energetyczna 230V/50Hz. Energia zasilania systemu pobierana jest z rozdzielni niskiego napięcia w budynku z jednej wydzielonej fazy doprowadzonej do centrali systemu Zasilanie rezerwowe Centrala kontroli dostępu oraz wszystkie inne urządzenia systemu na terenie całego obiektu zasilane są w przypadku zaniku napięcia przez zasilacz buforowany. Zasilacz został dobrany w ten sposób, aby zapewnić bezprzerwową pracę systemu przez 12 godzin po zaniku napięcia. Niezbędny czas podtrzymania zasilania systemu kontroli dostępu TB = 12 h. Strona 11

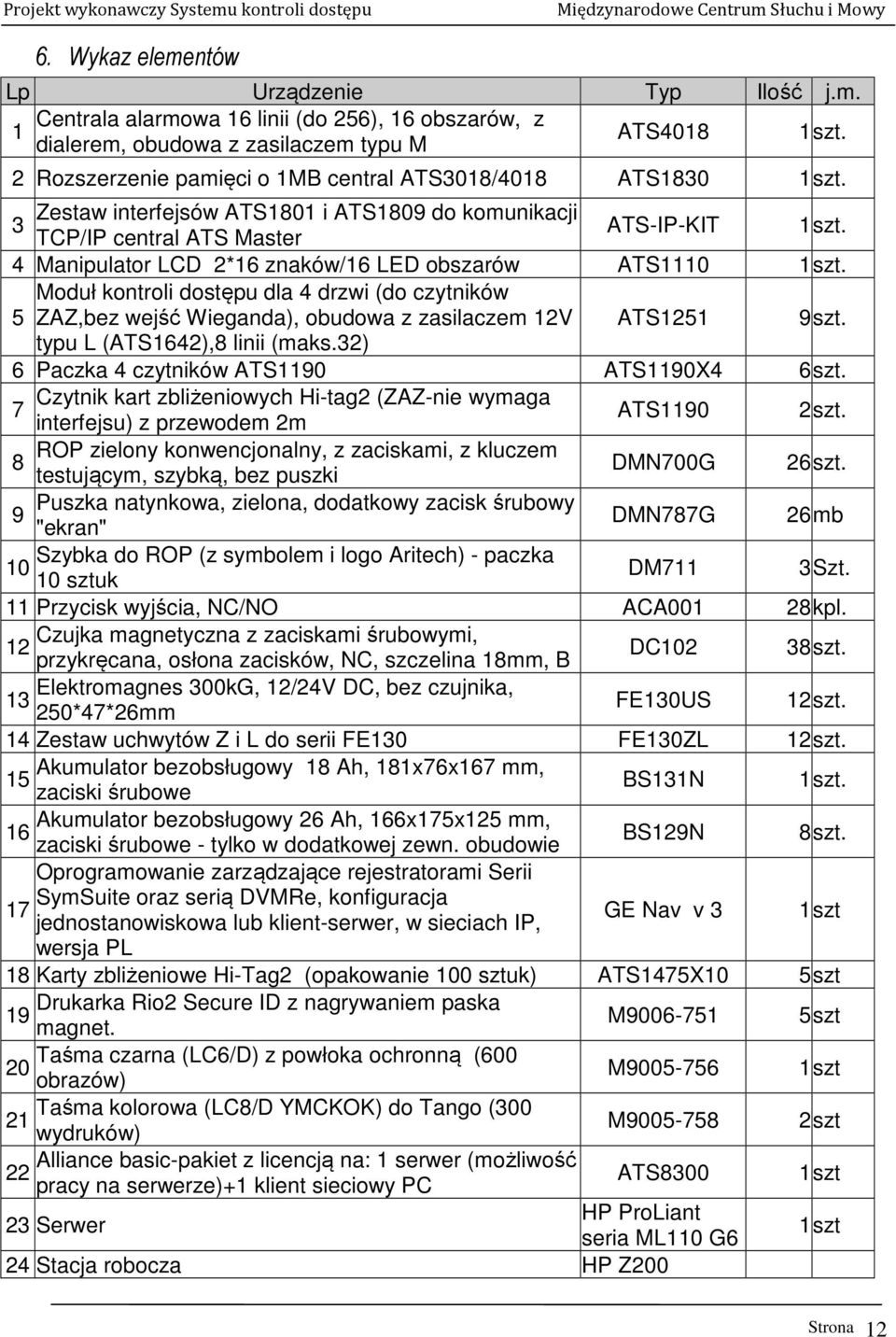

12 6. Wykaz elementów Lp Urządzenie Typ Ilość j.m. Centrala alarmowa 16 linii (do 256), 16 obszarów, z 1 ATS szt. dialerem, obudowa z zasilaczem typu M 2 Rozszerzenie pamięci o 1MB central ATS3018/4018 ATS szt. Zestaw interfejsów ATS1801 i ATS1809 do komunikacji 3 TCP/IP central ATS Master ATS-IP-KIT 1 szt. 4 Manipulator LCD 2*16 znaków/16 LED obszarów ATS szt. Moduł kontroli dostępu dla 4 drzwi (do czytników 5 ZAZ,bez wejść Wieganda), obudowa z zasilaczem 12V ATS szt. typu L (ATS1642),8 linii (maks.32) 6 Paczka 4 czytników ATS1190 ATS1190X4 6 szt. Czytnik kart zbliżeniowych Hi-tag2 (ZAZ-nie wymaga 7 interfejsu) z przewodem 2m ATS szt. ROP zielony konwencjonalny, z zaciskami, z kluczem 8 testującym, szybką, bez puszki DMN700G 26 szt. Puszka natynkowa, zielona, dodatkowy zacisk śrubowy 9 "ekran" DMN787G 26 mb Szybka do ROP (z symbolem i logo Aritech) - paczka sztuk DM711 3 Szt. 11 Przycisk wyjścia, NC/NO ACA kpl. Czujka magnetyczna z zaciskami śrubowymi, 12 przykręcana, osłona zacisków, NC, szczelina 18mm, B DC szt. Elektromagnes 300kG, 12/24V DC, bez czujnika, *47*26mm FE130US 12 szt. 14 Zestaw uchwytów Z i L do serii FE130 FE130ZL 12 szt. Akumulator bezobsługowy 18 Ah, 181x76x167 mm, 15 zaciski śrubowe BS131N 1 szt. Akumulator bezobsługowy 26 Ah, 166x175x125 mm, 16 zaciski śrubowe - tylko w dodatkowej zewn. obudowie BS129N 8 szt. Oprogramowanie zarządzające rejestratorami Serii SymSuite oraz serią DVMRe, konfiguracja 17 jednostanowiskowa lub klient-serwer, w sieciach IP, GE Nav v 3 1 szt wersja PL 18 Karty zbliżeniowe Hi-Tag2 (opakowanie 100 sztuk) ATS1475X10 5 szt Drukarka Rio2 Secure ID z nagrywaniem paska 19 magnet. M szt Taśma czarna (LC6/D) z powłoka ochronną ( obrazów) M szt Taśma kolorowa (LC8/D YMCKOK) do Tango ( wydruków) M szt Alliance basic-pakiet z licencją na: 1 serwer (możliwość 22 pracy na serwerze)+1 klient sieciowy PC ATS szt 23 Serwer HP ProLiant seria ML110 G6 1 szt 24 Stacja robocza HP Z200 Strona 12

13 25 Monitor 24-calowy HP Compaq LA szt 26 Przewód magistralny FTPkat5 850 mb. 27 Przewód sygnałowy YTKSY3x2x0,5 700 mb. 28 Przewód zasilający OWY2x1 350 mb. 29 Przewód zasilający YDY3x1,5 200 mb. Panel rozmówny miwus 9 przyciskowy z daszkiem 2 30 moduły 2 szt 31 Panel rozmówny miwus 1 przyciskowy z daszkiem 2 szt 32 Ramka podtynkowa 2 modułowa do paneli miwus 2 szt 33 Ramka podtynkowa 1 modułowa do paneli miwus 2 szt 34 Zasilacz domofonowy 18a1 3 szt 35 Przekaźnik p1e p1e 1 szt 36 Unifon scaitel 11 szt 37 Transformator 12 V AC 1 szt 38 Przewód sygnałowy YTKSY5x2x0,5 300 mb. 39 Przewód sygnałowy YTKSY10x2x0,5 100 mb. Strona 13

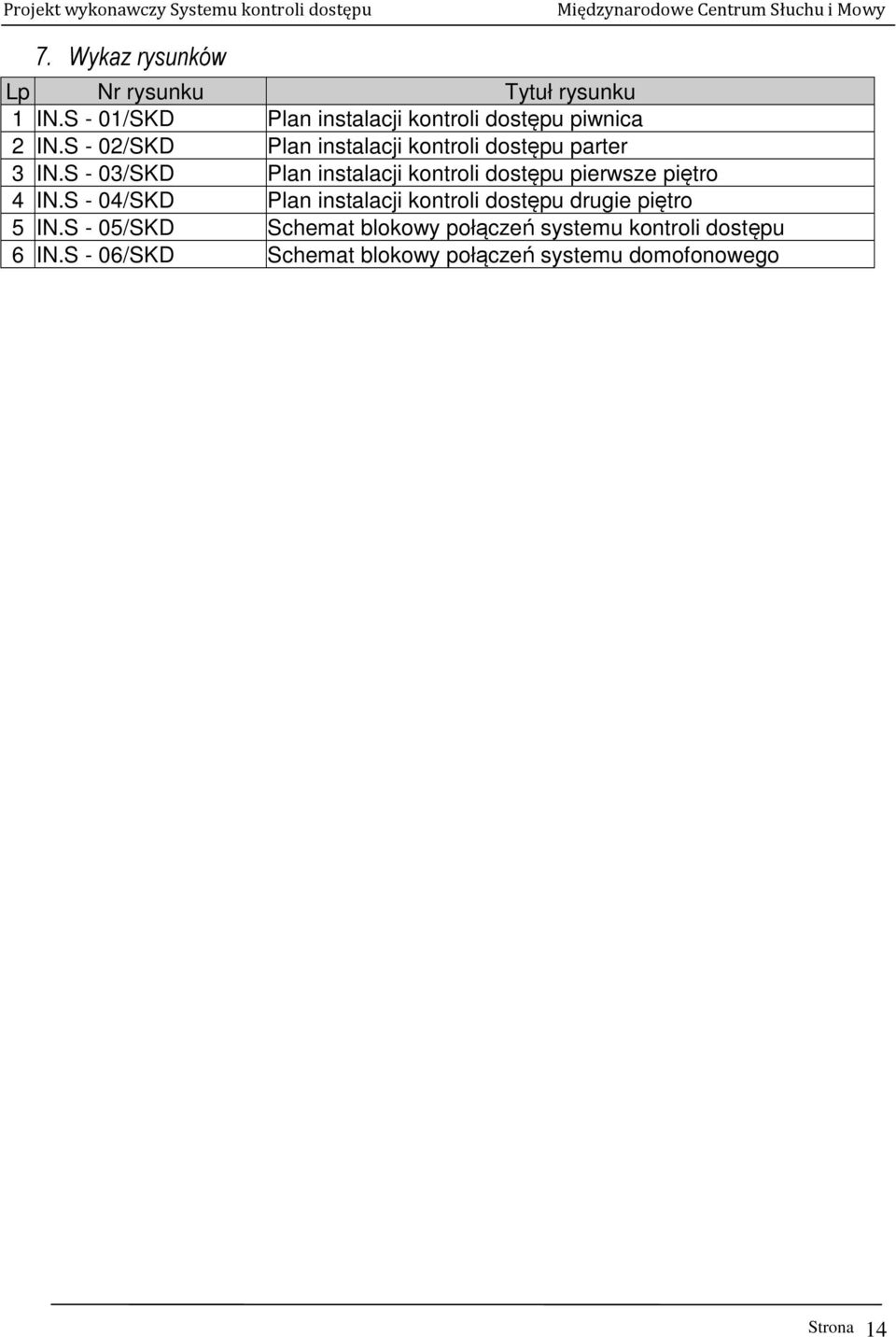

14 7. Wykaz rysunków Lp Nr rysunku Tytuł rysunku 1 IN.S - 01/SKD Plan instalacji kontroli dostępu piwnica 2 IN.S - 02/SKD Plan instalacji kontroli dostępu parter 3 IN.S - 03/SKD Plan instalacji kontroli dostępu pierwsze piętro 4 IN.S - 04/SKD Plan instalacji kontroli dostępu drugie piętro 5 IN.S - 05/SKD Schemat blokowy połączeń systemu kontroli dostępu 6 IN.S - 06/SKD Schemat blokowy połączeń systemu domofonowego Strona 14
