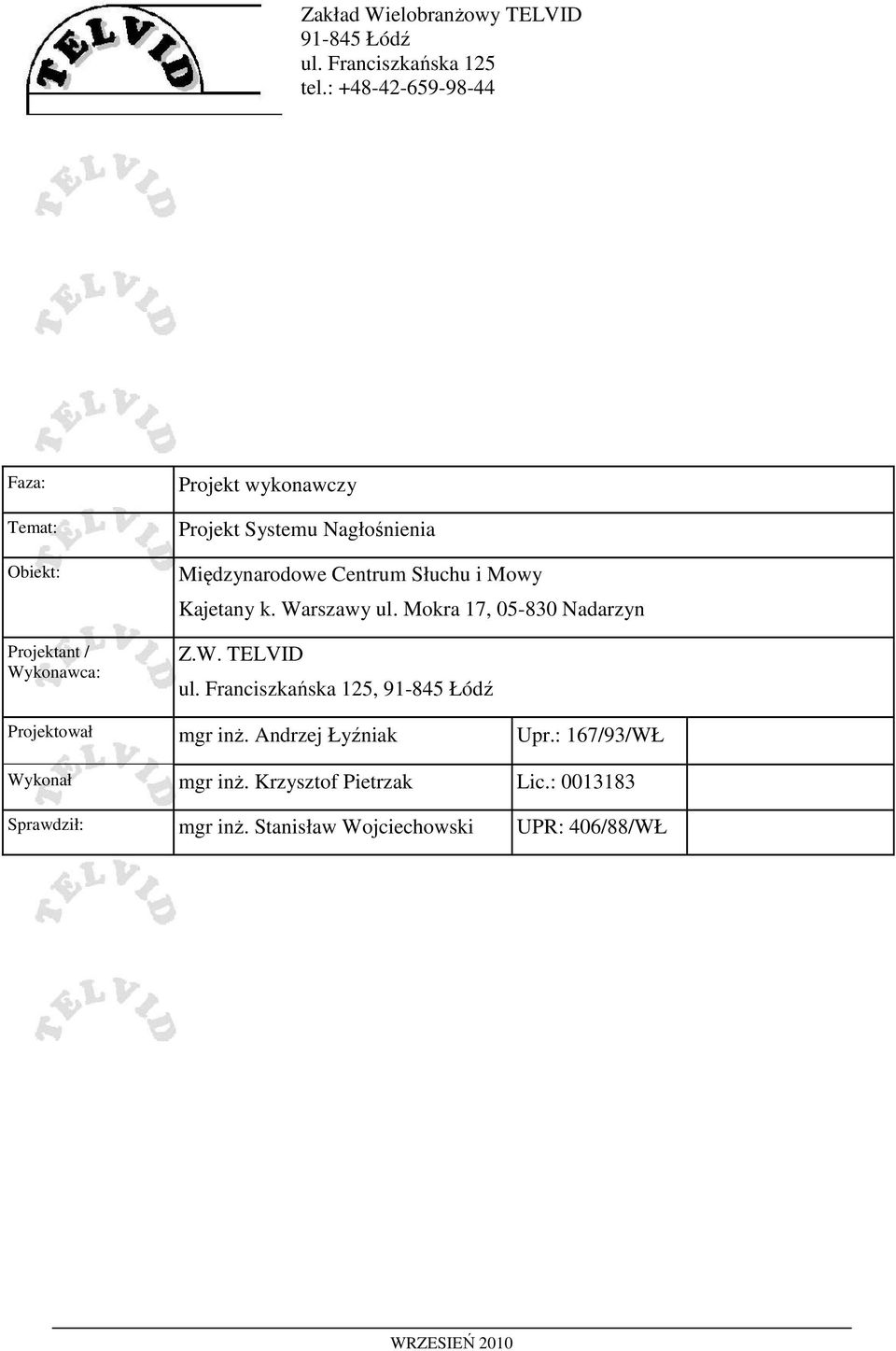

1 Zakład Wielobranżowy TELVID Łódź ul. Franciszkańska 125 tel.: Faza: Temat: Obiekt: Projektant / Wykonawca: Projekt wykonawczy Projekt Systemu Nagłośnienia Kajetany k. Warszawy ul. Mokra 17, Nadarzyn Z.W. TELVID ul. Franciszkańska 125, Łódź Projektował mgr inż. Andrzej Łyźniak Upr.: 167/93/WŁ Wykonał mgr inż. Krzysztof Pietrzak Lic.: Sprawdził: mgr inż. Stanisław Wojciechowski UPR: 406/88/WŁ WRZESIEŃ 2010

2 Spis treści 1. Część ogólna Inwestor Cel przedsięwzięcia Podstawa opracowania projektu Zakres rzeczowy projektu Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Część techniczna Ogólna charakterystyka obiektu Opis rozwiązań technicznych Mikrofon informacyjny Wzmacniacze 100V Jednokanałowe Dwukanałowe Czterokanałowe Głośniki Mikrofony System bezprzewodowy Mikrofon przewodowy Mikrofon Nagłowny Oprzewodowanie systemu Montaż urządzeń Wskazówki dla użytkownika Zasilanie systemu Zasilanie podstawowe Zasilanie rezerwowe Bilans Mocy Wykaz elementów Wykaz rysunków Strona 2

3 1. Część ogólna 1.1. Inwestor ul. Mokra 17, Kajetany k. Warszawy Nadarzyn Cel przedsięwzięcia Celem przedsięwzięcia jest opracowanie projektu wykonawczego Systemu Nagłośnienia dla nowoprojektowanego budynku Międzynarodowego Centrum Słuchu i Mowy mieszczącego się w Kajetanach przy ul. Mokrej Podstawa opracowania projektu Podstawę opracowania projektu stanowią: podkłady budowlane, karty katalogowe i instrukcje urządzeń zastosowanych w projekcie, umowa na wykonanie dokumentacji, projekt budowlany Zakres rzeczowy projektu Zakres rzeczowy projektu obejmuje: ogólną charakterystykę obiektu, propozycję rozwiązań, organizację systemu obiekcie, wytyczne instalacji urządzeń, rozmieszczenie urządzeń na planach instalacji Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu dokumentacji Rozporządzenie Ministra infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Ustawa z 7 lipca 1994 r. Prawo budowlane Dz.U r. Nr 106, poz Przepisy EMC, dotyczące zgodności elektromagnetycznej urządzeń. PN - 92/E Symbole graficzne stosowane w schematach. BN - 65/ Telekomunikacyjne sieci kablowe miejscowe. Instalacje wewnętrzne. PN-EN :2002 (U) Sprzęt elektroinstalacyjny. Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB). Część 1: Postanowienia ogólne PN-EN :2002 (U) Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB). Część 2-1: Stosowanie postanowień ogólnych do wyłączników RCCB o działaniu niezależnym od napięcia sieci PN-IEC :2001 Międzynarodowy słownik terminologiczny elektryki. Uziemienia i ochrona przeciwporażeniowa Strona 3

4 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia PN-IEC/TS :2003 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Część 2: Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia Strona 4

5 2. Część techniczna 2.1. Ogólna charakterystyka obiektu Obiekt będący przedmiotem projektu jest budynkiem trzykondygnacyjnym, podpiwniczonym. Podział na strefy pożarowe: I strefa PIWNICA II strefa PERTER i I PIĘTRO III strefa PODDASZE Wysokość budynku 12 m (budynek ZL II niski): ilość kondygnacji nadziemne: 3 ilość kondygnacji podziemnych: 1 Powierzchnia wewnętrzna: PIWNICA 2.700,00 M2 PARTER 2.500,00 M2 I PIĘTRO 1.900,00 M2 II PIĘTRO (PODDASZE) 1.870,00 M Opis rozwiązań technicznych Wszystkie urządzenia i materiały użyte do realizacji projektowanych instalacji muszą być zgodne z obowiązującymi w Polsce normami i przepisami oraz posiadać odpowiednie certyfikaty, atesty i dopuszczenia. Wszelkie odstępstwa od wytycznych zawartych w projekcie należy pisemnie zgłosić Inżynierowi Kontraktu do akceptacji. Projektant celem pełniejszego zobrazowania rozwiązania projektowanego powołał się na konkretne urządzenia. Wszystkie urządzenia wskazane w projekcie są przykładowe, a odwołanie do nich miało na celu informować wykonawcę o standardzie zastosowanych do realizacji urządzeń, i w żadnym przypadku nie jest obowiązkowe. Zgodnie z zasadami zamówień publicznych można zastosować materiały i rozwiązania równoważne, to jest w żadnym stopniu nie obniżające standardu i nie zmieniające zasad i rozwiązań technicznych przyjętych w projekcie. W przypadku innych rozwiązań i elementów projektu należy pisemnie tj. z wykresami, tabelami porównawczymi charakterystyk udowodnić, że zastosowany typoszereg urządzeń spełnia zasadę wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku zagrożenia oraz zapewnia ochronę i bezpieczeństwo ludzi oraz urządzeń. Równoważność techniczną musi po weryfikacji potwierdzić w formie pisemnej przedstawiciel Inwestora lub Projektant. Nagłośnieniem zostały objęte ciągi komunikacji ogólnodostępnej. Podział na linie (strefy został przyjęty zgodnie z organizacja budynku. Centrum nagłośnienia umieszczono w piwnicy w nowoprojektowanej serwerowi. Pulpit obsługi umieszczony w pomieszczeniu BMS. Dodatkowo projekt obejmuje nagłośnienie lokalne sal konferencyjnych oraz okablowanie projektorów w wymienionych salach Mikrofon informacyjny Wysokiej jakości wielokierunkowy mikrofon pojemnościowy Strona 5

6 Wybieranie indywidualnych stref, grup stref lub nadawanie we wszystkich strefach Wbudowany głośnik do odsłuchu nadawanych komunikatów i gongów Zdalne nadawanie komunikatów cyfrowych z do wybranych stref 2.4. Wzmacniacze 100V Jednokanałowe 1 x 240W 1 x 480W Dwukanałowe 2 x 240W 2 x 480W Czterokanałowe 4 x 120W 4 x 240W 2.5. Głośniki Posiadające odpowiednie certyfikaty: Sufitowe Ścienne Projektorowe 2.6. System przywoławczy i emisji tła muzycznego 3 wejścia mikrofonowe. Odtwarzacz CD umożliwia całodniową emisję muzyki z plików MP3 zgromadzonych na pojedynczej płycie CD-R. Możliwe jest również odtwarzanie konwencjonalnych płyt CD audio. Odtwarzanie może odbywać się w kolejności losowej lub z powtarzaniem (zarówno dla płyt CD audio jak i MP3). Tuner FM/AM posiada pamięć 15 ulubionych stacji radiowych i włącza się automatycznie w chwili wyłączenia odtwarzacza CD 2.7. Mikrofony System bezprzewodowy 10 przestrajanych częstotliwości do wyboru 4 równocześnie pracujące systemy w jednym paśmie 50 Hz-20 khz >8 g żywotności baterii Przełącznik wzmocnienia: 0 db, 10 db Strona 6

7 Zasięg 75 m Mikrofon przewodowy Pasmo przenoszenia 40-15,000 Hz Charakterystyka kierunkowa kardioidalna (jednokierunkowa) Impedancja wyjściowa (przy 1,000 Hz) 310 omów Poziom sygnału wyjściowego (przy 1,000 Hz) dbv/pa. (1.9 mv) Mikrofon Nagłowny Pasmo przenoszenia 40 do 20,000 Hz Skuteczność db (1.9 mv) Impedancja 150 Ohm 2.8. Oprzewodowanie systemu Do połączenia poszczególnych elementów należy użyć: linie głośnikowe przewodem YDY/OWY o przekroju dobranym do mocy i długości linii zasilanie - YDY 3x2,5mm2 Podłączenie VGA przewodem BC 5X Podłączenie Audio przewodem BCC 2T Podłączenie DVI przewodem C DM/DM Montaż urządzeń Przewody zasilające należy prowadzić w korytach elektrycznych z wydzielonego obwodu rozdzielni napięcia. W miejscach prowadzenia instalacji poza korytami teletechnicznymi należy przewody osłaniać rurami elektroinstalacyjnymi o średnicy dobranej do ilości oraz wielkości przewodów. Wszystkie kable ułożone podtynkowo należy poprowadzić w rurze osłonowej RL lub RB. Wszystkie przepusty w ścianach i stropach prowadzić w rurach osłonowych typu RB lub RL. Przepusty przez ściany i stropy traktowane jako granice stref ogniowych należy uszczelnić masą ogniotrwałą. Ostateczne przebieg tras kablowych należy skonsultować z służbami elektrycznymi by uniknąć wszelkich kolizji z pozostałymi instalacjami. Przy pracach instalacyjnych należy zwrócić szczególną uwagę na odległość rur z przewodami systemu od pozostałych instalacji, odległość ta nie może być mniejsza niż 15cm. Przyciski przyzywowe pociągowe montować na wysokości 200cm nad podłogą a sznurek przyciąć do długości 30cm nad podłogą. Montaż poszczególnych elementów systemu należy wykonywać zgodnie ze wskazówkami architekta. W stosunku do elementów i czynności instalacyjnych nie objętych powyższymi wytycznymi należy stosować odpowiadające przepisy oraz wiedzę inżynieryjno-techniczną. 4. Wskazówki dla użytkownika Zaleca się powołanie odpowiednich służb do konserwowania systemu gdyż system winien być konserwowany nie rzadziej niż raz na rok. Zabrania się osobom niekompetentnym w jakikolwiek sposób ingerowania w sprzęt w/w systemów. Strona 7

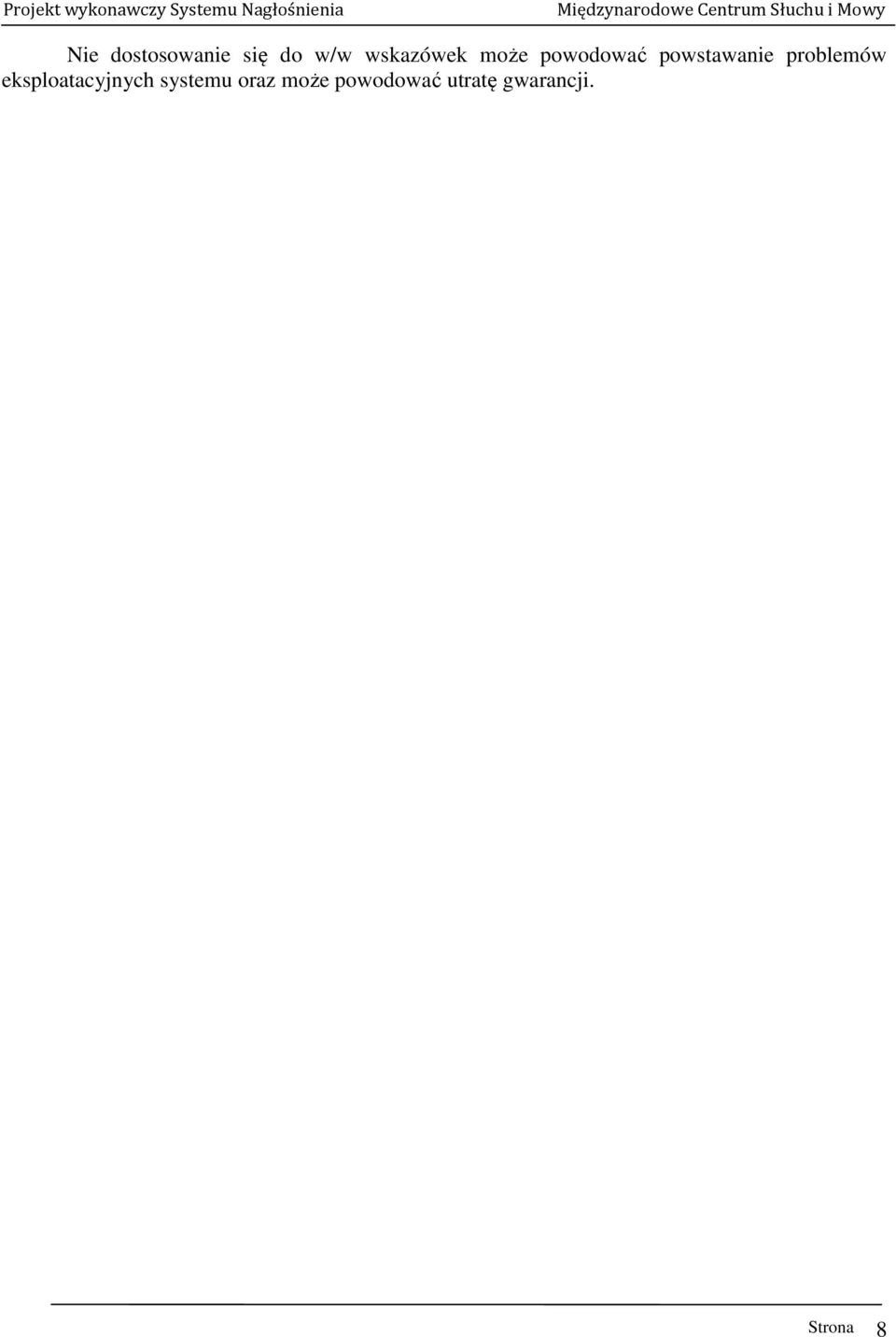

8 Nie dostosowanie się do w/w wskazówek może powodować powstawanie problemów eksploatacyjnych systemu oraz może powodować utratę gwarancji. Strona 8

9 5. Zasilanie systemu 5.1. Zasilanie podstawowe Podstawowym źródłem zasilania jest sieć energetyczna 230V/50Hz. Energia zasilania systemu pobierana jest z rozdzielni niskiego napięcia w budynku z jednej wydzielonej fazy doprowadzonej do centrali systemu Zasilanie rezerwowe Nie przewiduje się zasilania rezerwowego dla projektowanego systemu Bilans Mocy Poniżej przedstawiono bilans mocy dla wszystkich urządzeń systemu. Lp Urządzenie Typ Ilość Moc RAZEM [W] [W] 1 Matryca CC Wzamcniacz UP Odtwarzacz CD + Tuner MS Razem: 1120 Do obliczeń należy przyjąć pobór mocy z instalacji napięcia na poziomie 1500W. Strona 9

10 6. Wykaz elementów System nagłośnienia: Lp. Urządzenie Typ Ilość j.m. 1 Cyfrowa Matryca Mixer audio DSP 8 x 16wy CC szt. 2 Cyfrowa wielo-strefowa Konsoleta Mikrofonowa, połaczenie RJ45 GX szt. 3 Rama dla modułów wzmacniaczy FLEXA - na 10 modułów, 2U MF szt. 4 Kompletny zestaw do montażu w racku 2U dla ramy FLEXA MF 6000 AR1052-N 2 szt. 5 Wzmacniacz Mocy class-h 80W-100V, 2we+priorytet+diag Out, 1slot UP szt. 6 Zestaw Paneli Maskujących puste szyny w ramie FLEXA MF 6000 BP szt. 7 Zasilacz impulsowy 320W dla ramy wzmacniaczowej FLEXA, 2slot PS szt. 8 Odtwarzacz CD-USB MP3 + Tuner FM 1U MS szt. 9 Głośnik Sufitowy z podwójnym stożkiem 6W-100V, SPL 99dB PL szt. 10 Biała obudowa dla PL60, do montażu natynkowego A szt. 11 Głośnik Sufitowy z podwójnym stożkiem 6W-100V, SPL 99dB PL60 2 szt. 15U stalowa szafa zbiorcza rack 19" + chłodzenie i termostat + 12 kółka CR2615FV 1 szt. 13 Półka 1U, do szafy zbiorczej 19" ADRK1L 9 szt. 14 Przewód linii głośnikowych YDY2x1, mb. 15 Przewód zasilający YDY 3x2,5 20 mb. 16 Przewód sygnałowy UTPkat5 150 mb. Sale konferencyjne: Zestawienie nie obejmuje projektora multimedialnego, ekranu i wysięgnika do projektora. Lp. Urządzenie Typ Ilość j.m. 1. Jednostka centralna- System emisji tła muzycznego i wywołań LBB szt. 2. Eliminator sprzężeń akustycznych LBB 1968/00 3 szt. 3. Głośnik - Głośnik sufitowy LBC 3951/01 12 szt. 4. Gniazdo mikrofonowe montażowe - typu XLR 3 szt. 5. Gniazdo D-SUB 15pin (PC VGA) 6 szt. 6. Gniazdo DVI (PC VGA) 6 szt. 7. Gniazdo 2xCHINCH 6 szt. 8. Gniazdo MINIJACK 6 szt. 9. Przewód sygnałowy BC-5X 75 mb. 10. Przewód sygnałowy BCC-2T 225 mb. 11 Przewód sygnałowy C-DM/DM-65 3x20 mb. 12 Przewód sygnałowy OWY 2x1 250 mb. 13 Uchwyt do montażu gniazd nad sufitem Konstrukcja własna 3 szt. 14 Szafka na sprzęt nagłośnieniowy 3 szt. 15 Mikrofon doręczny przewodowy SM 57 LCE 3 szt. 16 Mikrofon nagłowny WH 30 XLR 3 szt. 17 Mikrofon doręczny bezprzewodowy PG 1288/PG szt. Strona 10
