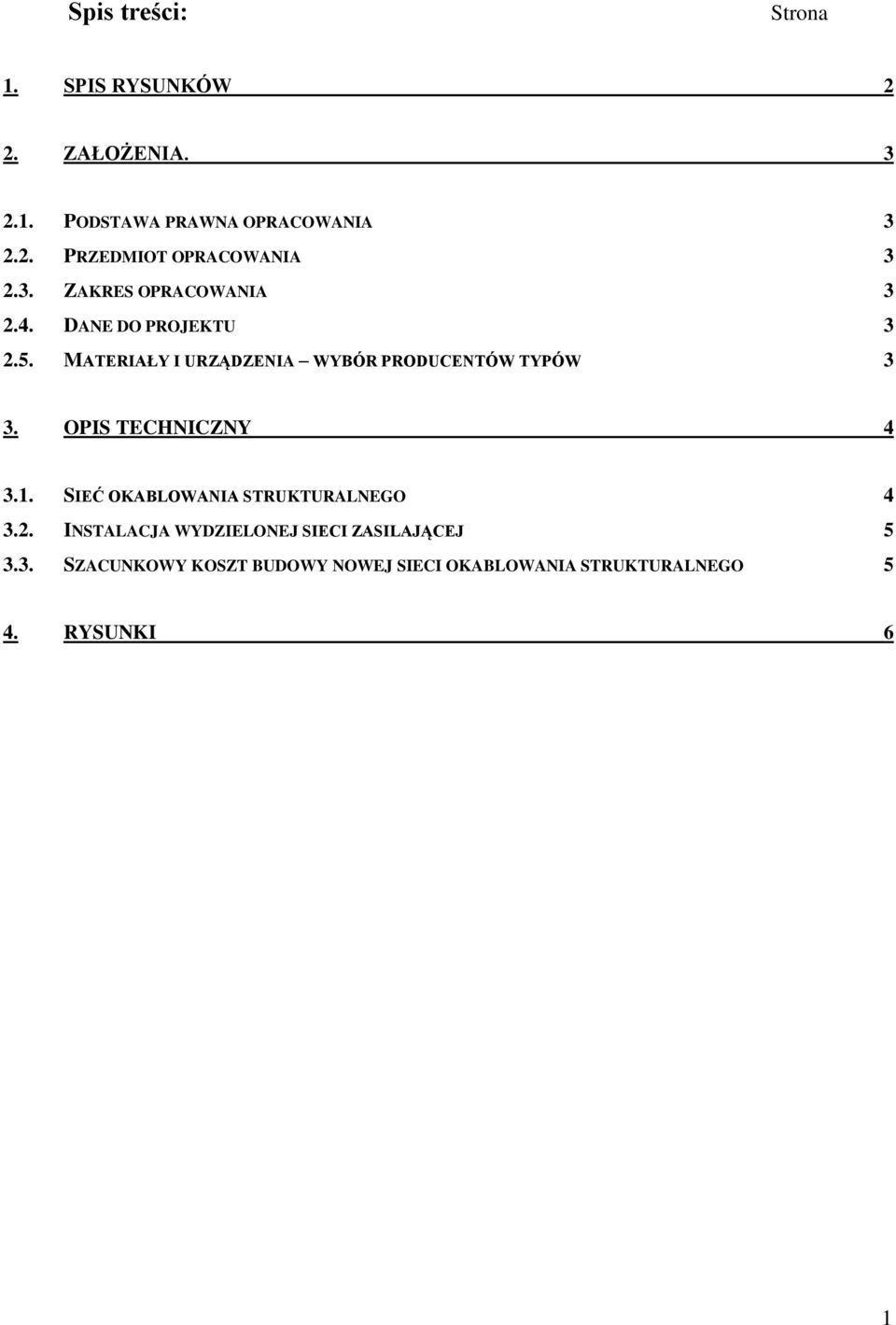

Spis treści: Strona 1. SPIS RYSUNKÓW 2 2. ZAŁOŻENIA. 3
|
|
|
- Bronisława Adamczyk
- 8 lat temu
- Przeglądów:
Transkrypt
1 Spis treści: Strona 1. SPIS RYSUNKÓW 2 2. ZAŁOŻENIA PODSTAWA PRAWNA OPRACOWANIA PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA DANE DO PROJEKTU MATERIAŁY I URZĄDZENIA WYBÓR PRODUCENTÓW TYPÓW 3 3. OPIS TECHNICZNY SIEĆ OKABLOWANIA STRUKTURALNEGO INSTALACJA WYDZIELONEJ SIECI ZASILAJĄCEJ SZACUNKOWY KOSZT BUDOWY NOWEJ SIECI OKABLOWANIA STRUKTURALNEGO 5 4. RYSUNKI 6 1

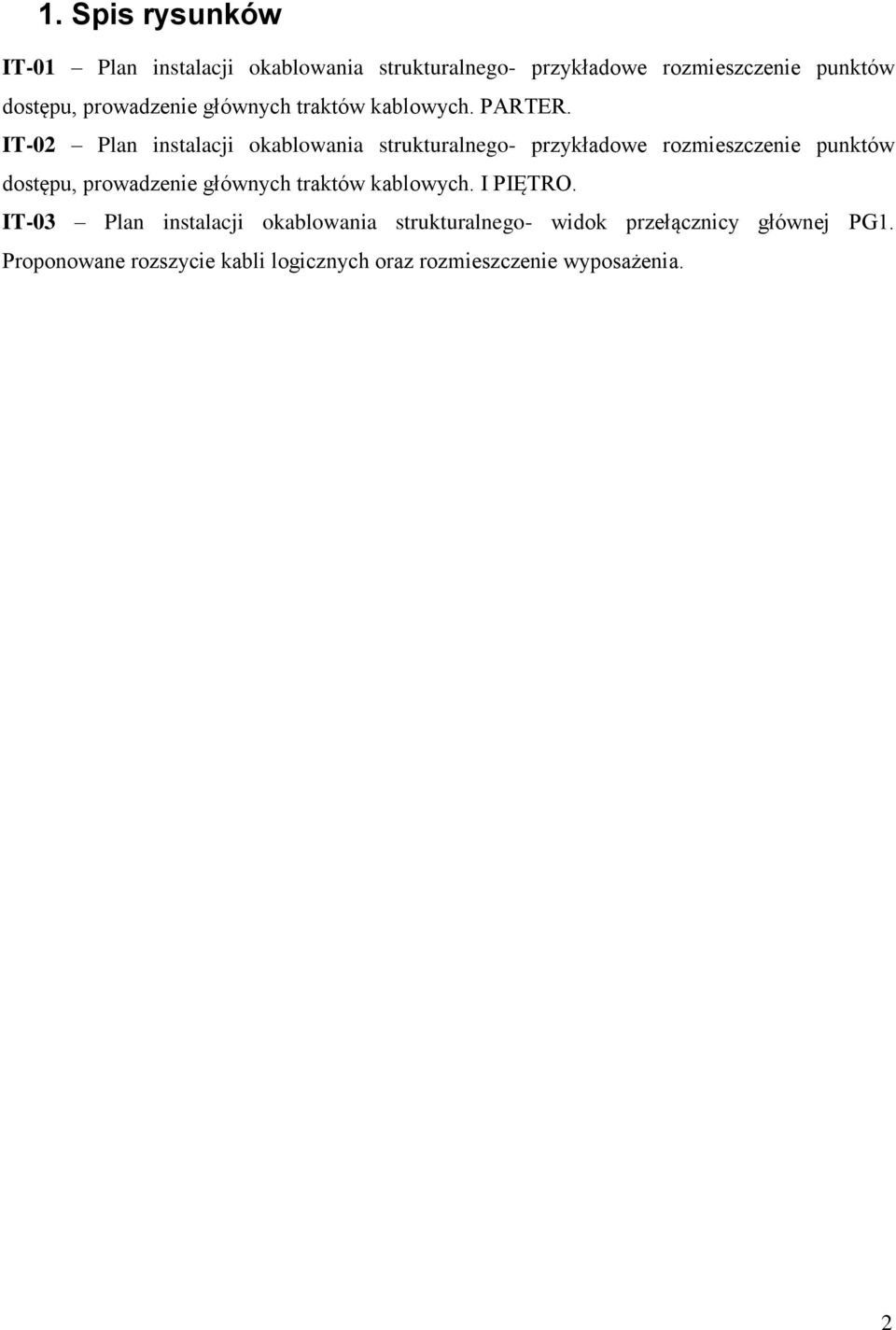

2 1. Spis rysunków IT-01 Plan instalacji okablowania strukturalnego- przykładowe rozmieszczenie punktów dostępu, prowadzenie głównych traktów kablowych. PARTER. IT-02 Plan instalacji okablowania strukturalnego- przykładowe rozmieszczenie punktów dostępu, prowadzenie głównych traktów kablowych. I PIĘTRO. IT-03 Plan instalacji okablowania strukturalnego- widok przełącznicy głównej PG1. Proponowane rozszycie kabli logicznych oraz rozmieszczenie wyposażenia. 2
3 2. Założenia Podstawa prawna opracowania Podstawą prawną wykonania niniejszej dokumentacji jest umowa zawarta pomiędzy Inwestorem, a jednostką projektową Przedmiot opracowania Przedmiotem opracowania jest program funkcjonalno-użytkowy przystosowania budynku w Warszawie przy ul. Konwiktorskiej 3/5 dla potrzeb Ośrodka Pomocy Społecznej: 2.3. Zakres opracowania Opracowanie obejmuje: Instalację okablowania strukturalnego; Szafę krosową PG1; Trasy kablowe Dane do projektu Podkłady budowlane wraz z oznaczeniem przeznaczenia poszczególnych pomieszczeń; Uzgodnienia z Inwestorem; Uzgodnienia międzybranżowe 2.5. Materiały i urządzenia wybór producentów typów Typ szafy krosowej, jej wyposażenie oraz producentów kabli, zastosowanej aparatury i wybór urządzeń należy określić szczegółowo w projekcie technicznym po wyborze wykonawcy (wykonawców) robót związanych z instalacjami teleinformatycznymi. 3

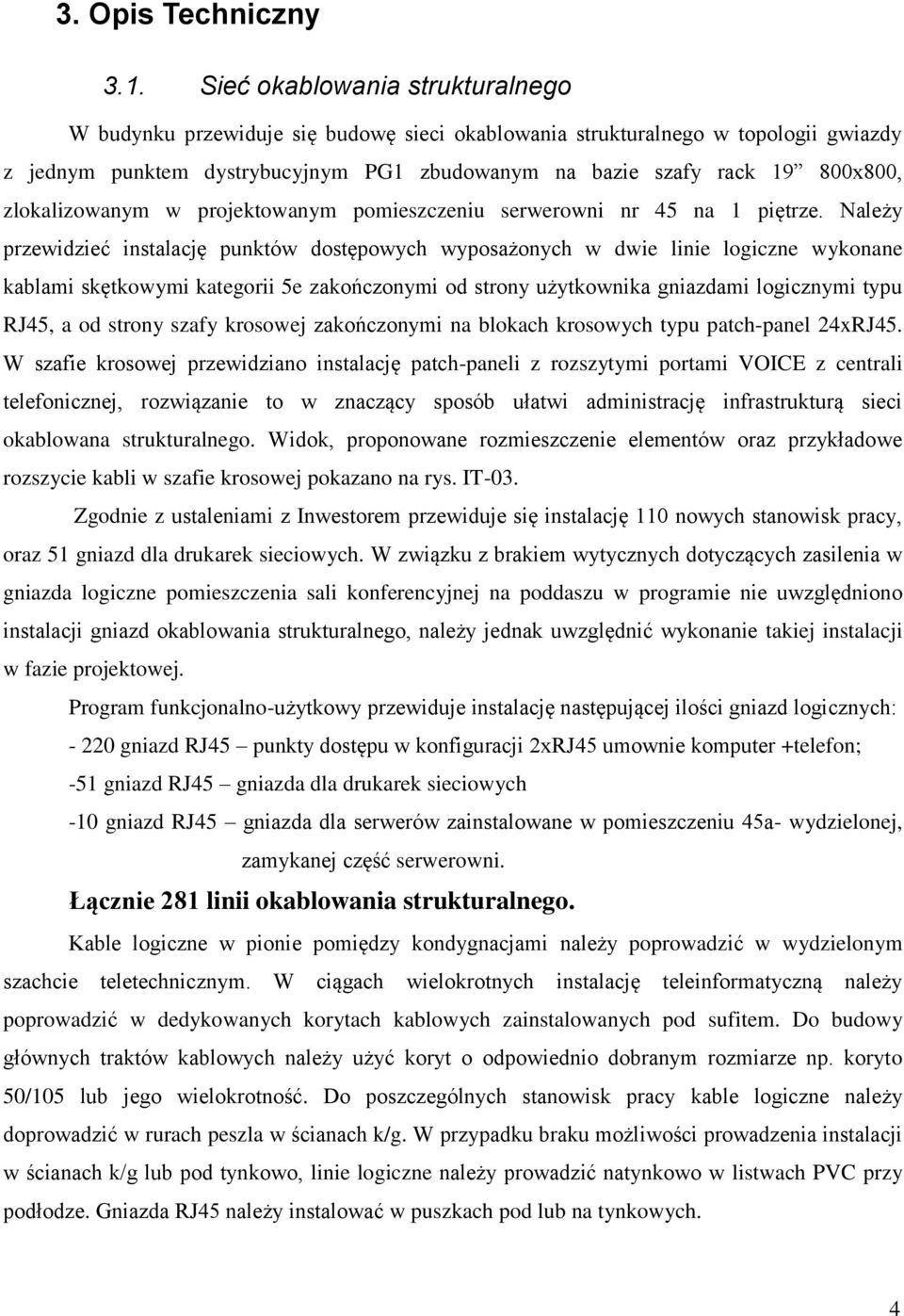

4 3. Opis Techniczny 3.1. Sieć okablowania strukturalnego W budynku przewiduje się budowę sieci okablowania strukturalnego w topologii gwiazdy z jednym punktem dystrybucyjnym PG1 zbudowanym na bazie szafy rack x800, zlokalizowanym w projektowanym pomieszczeniu serwerowni nr 45 na 1 piętrze. Należy przewidzieć instalację punktów dostępowych wyposażonych w dwie linie logiczne wykonane kablami skętkowymi kategorii 5e zakończonymi od strony użytkownika gniazdami logicznymi typu RJ45, a od strony szafy krosowej zakończonymi na blokach krosowych typu patch-panel 24xRJ45. W szafie krosowej przewidziano instalację patch-paneli z rozszytymi portami VOICE z centrali telefonicznej, rozwiązanie to w znaczący sposób ułatwi administrację infrastrukturą sieci okablowana strukturalnego. Widok, proponowane rozmieszczenie elementów oraz przykładowe rozszycie kabli w szafie krosowej pokazano na rys. IT-03. Zgodnie z ustaleniami z Inwestorem przewiduje się instalację 110 nowych stanowisk pracy, oraz 51 gniazd dla drukarek sieciowych. W związku z brakiem wytycznych dotyczących zasilenia w gniazda logiczne pomieszczenia sali konferencyjnej na poddaszu w programie nie uwzględniono instalacji gniazd okablowania strukturalnego, należy jednak uwzględnić wykonanie takiej instalacji w fazie projektowej. Program funkcjonalno-użytkowy przewiduje instalację następującej ilości gniazd logicznych: gniazd RJ45 punkty dostępu w konfiguracji 2xRJ45 umownie komputer +telefon; -51 gniazd RJ45 gniazda dla drukarek sieciowych -10 gniazd RJ45 gniazda dla serwerów zainstalowane w pomieszczeniu 45a- wydzielonej, zamykanej część serwerowni. Łącznie 281 linii okablowania strukturalnego. Kable logiczne w pionie pomiędzy kondygnacjami należy poprowadzić w wydzielonym szachcie teletechnicznym. W ciągach wielokrotnych instalację teleinformatyczną należy poprowadzić w dedykowanych korytach kablowych zainstalowanych pod sufitem. Do budowy głównych traktów kablowych należy użyć koryt o odpowiednio dobranym rozmiarze np. koryto 50/105 lub jego wielokrotność. Do poszczególnych stanowisk pracy kable logiczne należy doprowadzić w rurach peszla w ścianach k/g. W przypadku braku możliwości prowadzenia instalacji w ścianach k/g lub pod tynkowo, linie logiczne należy prowadzić natynkowo w listwach PVC przy podłodze. Gniazda RJ45 należy instalować w puszkach pod lub na tynkowych. 4

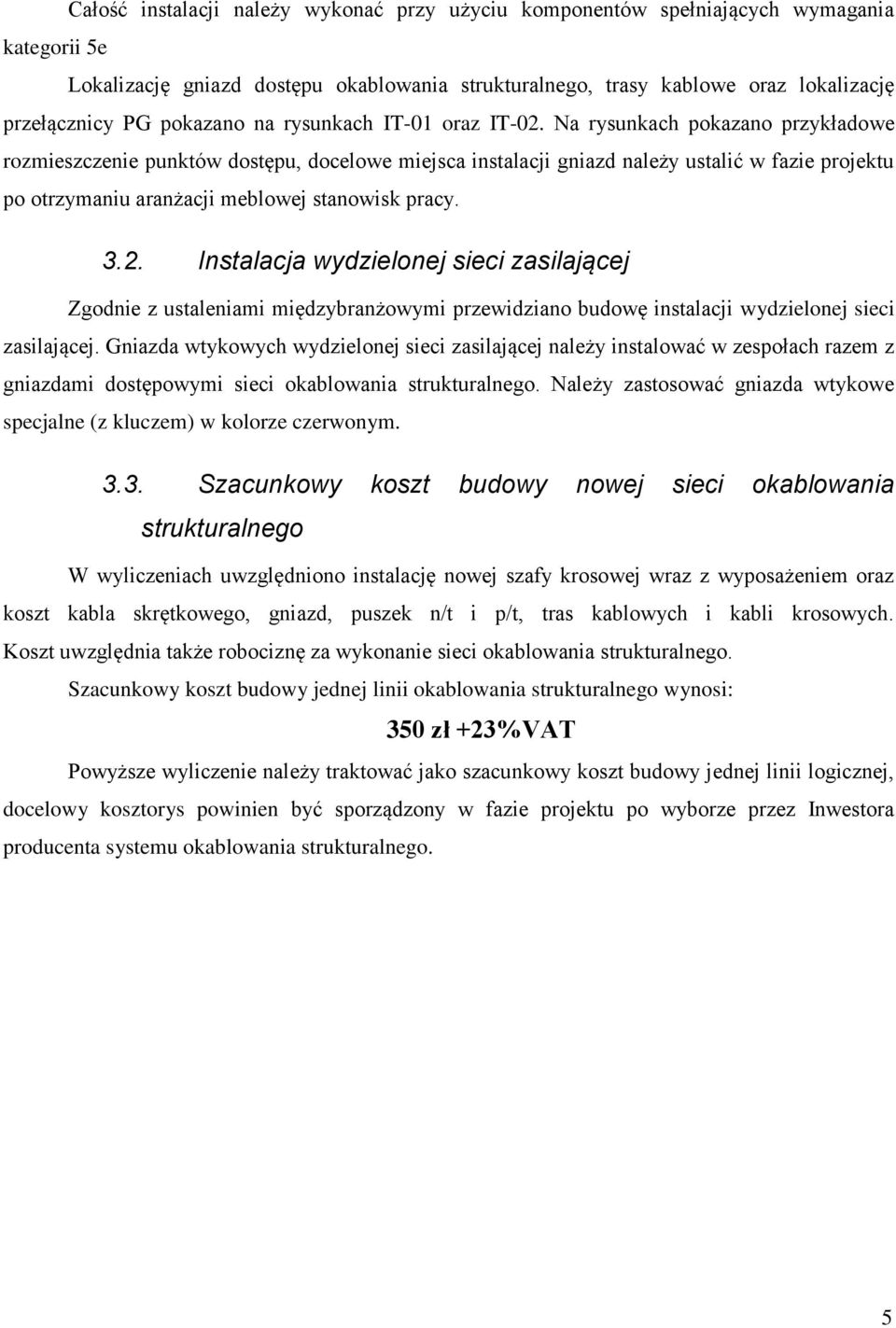

5 Całość instalacji należy wykonać przy użyciu komponentów spełniających wymagania kategorii 5e Lokalizację gniazd dostępu okablowania strukturalnego, trasy kablowe oraz lokalizację przełącznicy PG pokazano na rysunkach IT-01 oraz IT-02. Na rysunkach pokazano przykładowe rozmieszczenie punktów dostępu, docelowe miejsca instalacji gniazd należy ustalić w fazie projektu po otrzymaniu aranżacji meblowej stanowisk pracy Instalacja wydzielonej sieci zasilającej Zgodnie z ustaleniami międzybranżowymi przewidziano budowę instalacji wydzielonej sieci zasilającej. Gniazda wtykowych wydzielonej sieci zasilającej należy instalować w zespołach razem z gniazdami dostępowymi sieci okablowania strukturalnego. Należy zastosować gniazda wtykowe specjalne (z kluczem) w kolorze czerwonym Szacunkowy koszt budowy nowej sieci okablowania strukturalnego W wyliczeniach uwzględniono instalację nowej szafy krosowej wraz z wyposażeniem oraz koszt kabla skrętkowego, gniazd, puszek n/t i p/t, tras kablowych i kabli krosowych. Koszt uwzględnia także robociznę za wykonanie sieci okablowania strukturalnego. Szacunkowy koszt budowy jednej linii okablowania strukturalnego wynosi: 350 zł +23%VAT Powyższe wyliczenie należy traktować jako szacunkowy koszt budowy jednej linii logicznej, docelowy kosztorys powinien być sporządzony w fazie projektu po wyborze przez Inwestora producenta systemu okablowania strukturalnego. 5
6 4. Rysunki IT-01 Plan instalacji okablowania strukturalnego- przykładowe rozmieszczenie punktów dostępu, prowadzenie głównych traktów kablowych. PARTER. IT-02 Plan instalacji okablowania strukturalnego- przykładowe rozmieszczenie punktów dostępu, prowadzenie głównych traktów kablowych. I PIĘTRO. IT-03 Plan instalacji okablowania strukturalnego- widok przełącznicy głównej PG1. Proponowane rozszycie kabli logicznych oraz rozmieszczenie wyposażenia. 6
