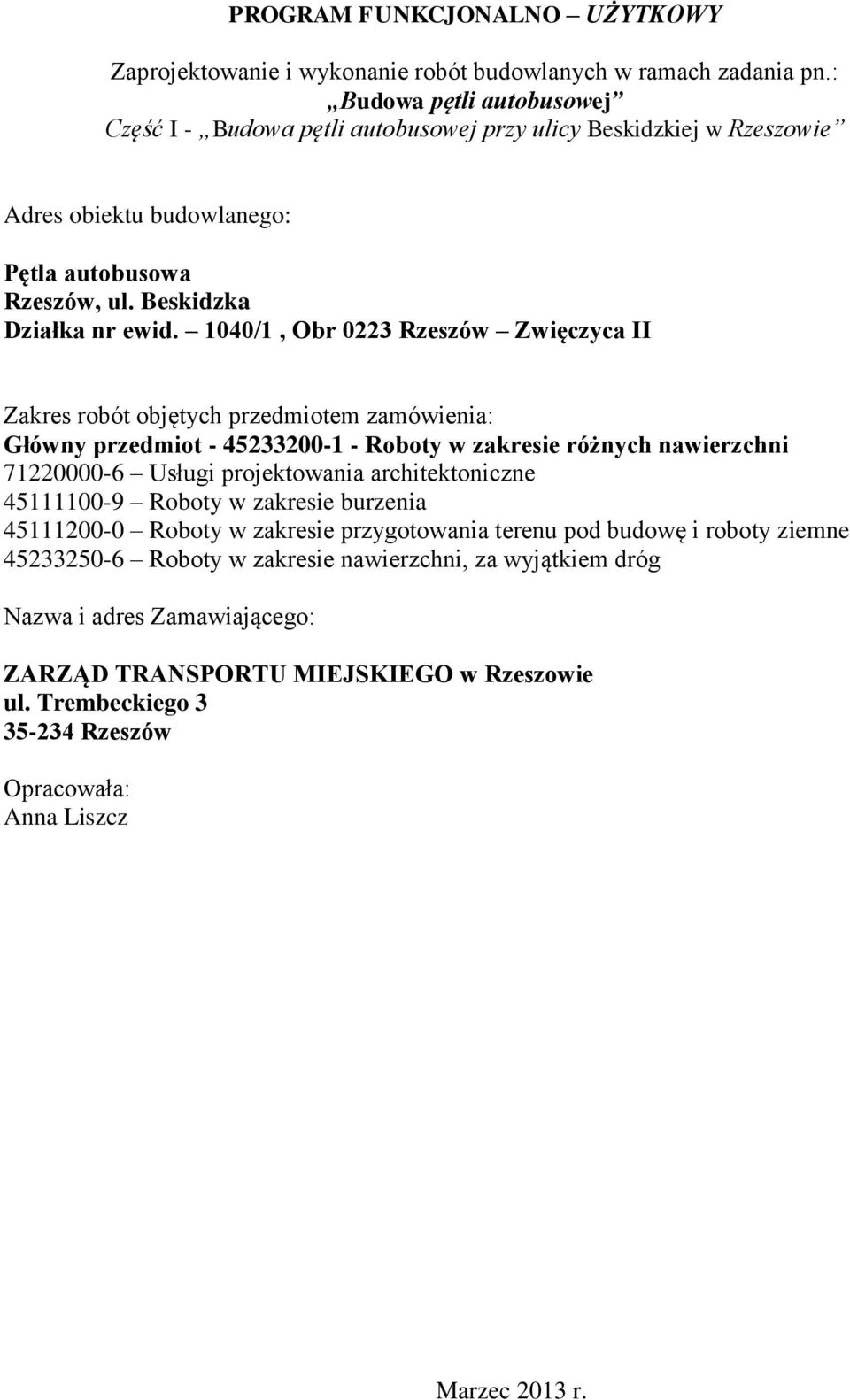

1 Część I - Budowa pętli autobusowej przy ulicy Beskidzkiej w Rzeszowie Adres obiektu budowlanego: Pętla autobusowa Rzeszów, ul. Beskidzka Działka nr ewid. 1040/1, Obr 0223 Rzeszów Zwięczyca II Zakres robót objętych przedmiotem zamówienia: Główny przedmiot Roboty w zakresie różnych nawierzchni Usługi projektowania architektoniczne Roboty w zakresie burzenia Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty w zakresie nawierzchni, za wyjątkiem dróg Nazwa i adres Zamawiającego: ZARZĄD TRANSPORTU MIEJSKIEGO w Rzeszowie ul. Trembeckiego Rzeszów Opracowała: Anna Liszcz Marzec 2013 r.

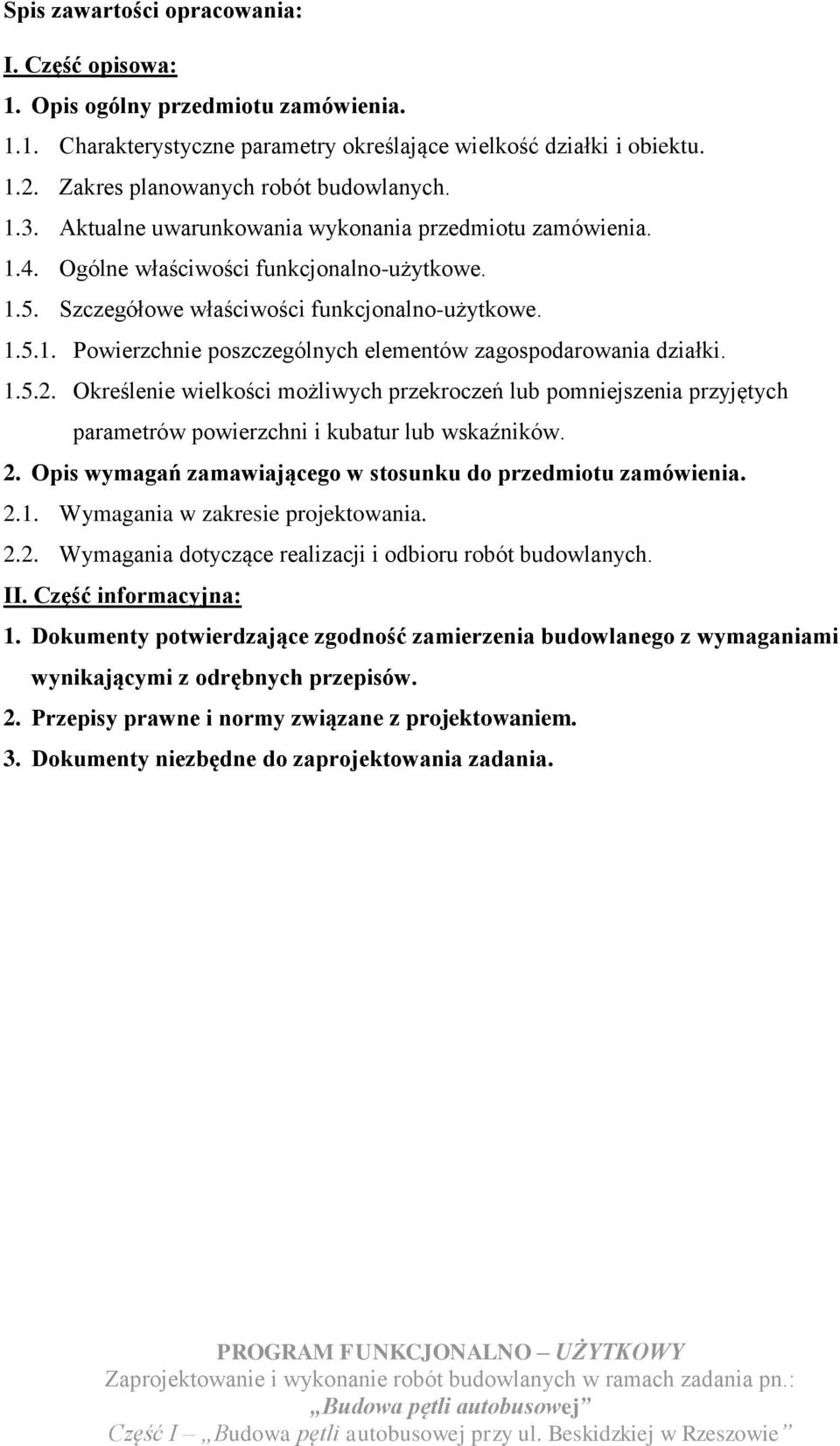

2 Spis zawartości opracowania: I. Część opisowa: 1. Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość działki i obiektu Zakres planowanych robót budowlanych Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe Szczegółowe właściwości funkcjonalno-użytkowe Powierzchnie poszczególnych elementów zagospodarowania działki Określenie wielkości możliwych przekroczeń lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników. 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Wymagania w zakresie projektowania Wymagania dotyczące realizacji i odbioru robót budowlanych. II. Część informacyjna: 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów. 2. Przepisy prawne i normy związane z projektowaniem. 3. Dokumenty niezbędne do zaprojektowania zadania.

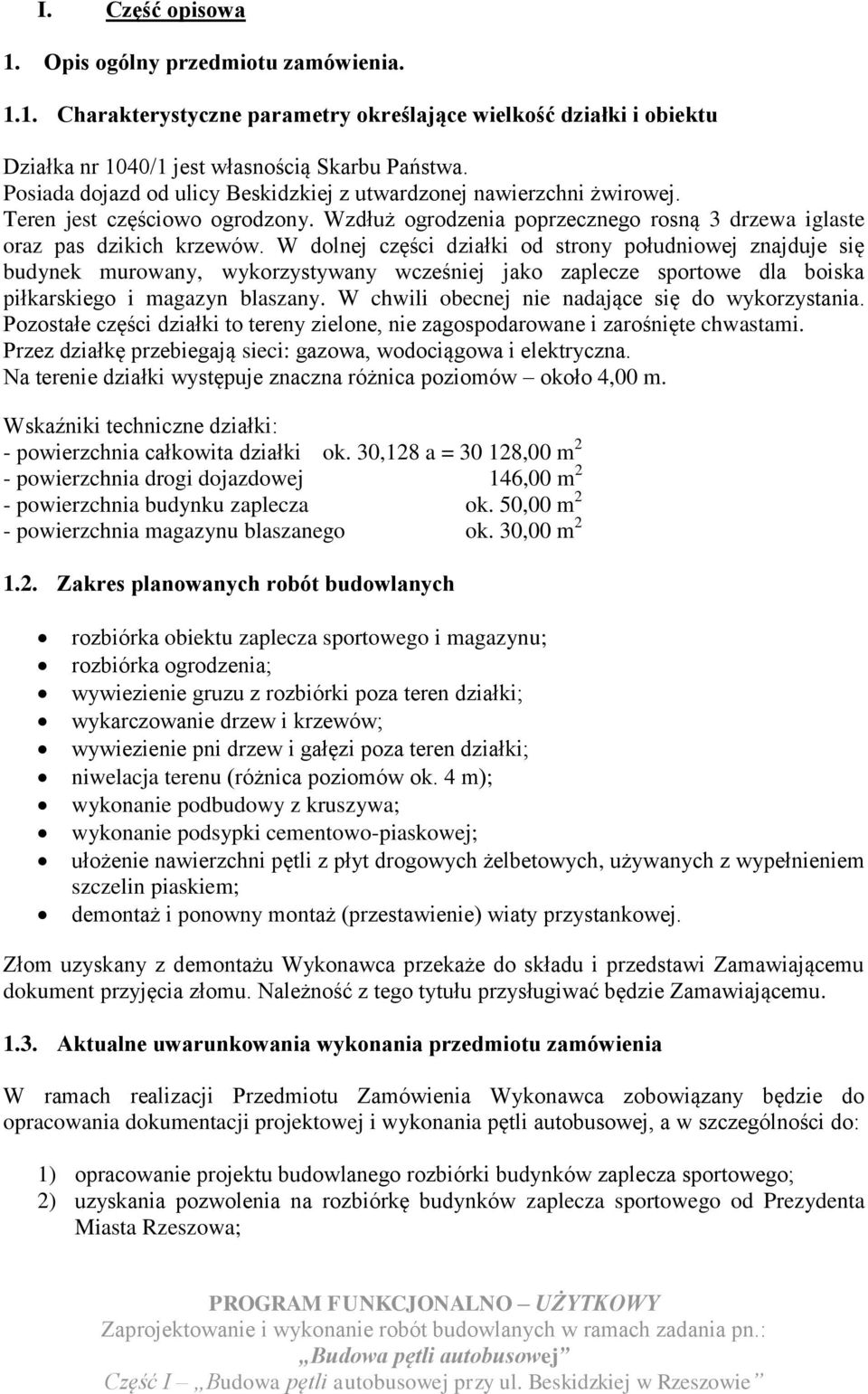

3 I. Część opisowa 1. Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość działki i obiektu Działka nr 1040/1 jest własnością Skarbu Państwa. Posiada dojazd od ulicy Beskidzkiej z utwardzonej nawierzchni żwirowej. Teren jest częściowo ogrodzony. Wzdłuż ogrodzenia poprzecznego rosną 3 drzewa iglaste oraz pas dzikich krzewów. W dolnej części działki od strony południowej znajduje się budynek murowany, wykorzystywany wcześniej jako zaplecze sportowe dla boiska piłkarskiego i magazyn blaszany. W chwili obecnej nie nadające się do wykorzystania. Pozostałe części działki to tereny zielone, nie zagospodarowane i zarośnięte chwastami. Przez działkę przebiegają sieci: gazowa, wodociągowa i elektryczna. Na terenie działki występuje znaczna różnica poziomów około 4,00 m. Wskaźniki techniczne działki: - powierzchnia całkowita działki ok. 30,128 a = ,00 m 2 - powierzchnia drogi dojazdowej 146,00 m 2 - powierzchnia budynku zaplecza ok. 50,00 m 2 - powierzchnia magazynu blaszanego ok. 30,00 m Zakres planowanych robót budowlanych rozbiórka obiektu zaplecza sportowego i magazynu; rozbiórka ogrodzenia; wywiezienie gruzu z rozbiórki poza teren działki; wykarczowanie drzew i krzewów; wywiezienie pni drzew i gałęzi poza teren działki; niwelacja terenu (różnica poziomów ok. 4 m); wykonanie podbudowy z kruszywa; wykonanie podsypki cementowo-piaskowej; ułożenie nawierzchni pętli z płyt drogowych żelbetowych, używanych z wypełnieniem szczelin piaskiem; demontaż i ponowny montaż (przestawienie) wiaty przystankowej. Złom uzyskany z demontażu Wykonawca przekaże do składu i przedstawi Zamawiającemu dokument przyjęcia złomu. Należność z tego tytułu przysługiwać będzie Zamawiającemu Aktualne uwarunkowania wykonania przedmiotu zamówienia W ramach realizacji Przedmiotu Zamówienia Wykonawca zobowiązany będzie do opracowania dokumentacji projektowej i wykonania pętli autobusowej, a w szczególności do: 1) opracowanie projektu budowlanego rozbiórki budynków zaplecza sportowego; 2) uzyskania pozwolenia na rozbiórkę budynków zaplecza sportowego od Prezydenta Miasta Rzeszowa;

4 3) opracowania projektu zagospodarowania działki na aktualnej mapie geodezyjnej, niezbędnego do zgłoszenia robót, nie wymagających decyzji pozwolenia na budowę (w tym konieczne szkice, rysunki, pozwolenia, opinie i uzgodnienia); 4) wykonanie dokumentacji projektowej umożliwiającej wykonanie przedmiotu zamówienia zgodnie z założeniami; 5) uzyskanie pozwolenie na wycięcie drzew; 6) zgłoszenia do Wydziału Architektury Urzędu Miasta Rzeszowa zamiaru rozpoczęcia robót budowlanych polegających na: utwardzeniu powierzchni gruntu na działce postawieniu wiaty przystankowej; 7) wykonania robót budowlanych w oparciu o uzgodnioną dokumentację projektową, 1.4. Ogólne właściwości funkcjonalno-użytkowe Budowa pętli autobusowej przy ulicy Beskidzkiej ma na celu umożliwienie wykonywania autobusom komunikacji miejskiej bezpiecznego manewru zawracania. W związku z powyższą przebudową konieczne będzie wykonanie peronu i przestawienie wiaty przystankowej dla pasażerów komunikacji miejskiej Szczegółowe właściwości funkcjonalno-użytkowe Pętla powinna spełniać niezbędne wymagania w celu zawracania autobusu o długości ok. 12,00m: 1) Pętla powinna posiadać wjazd i wyjazd o szerokości min. 6,00m; 2) Szerokość jezdni na pętli powinna mieć szerokość min. 6,00m; 3) Promień wjazdowy 8,00m wyjazdowy 20,00m. Ze względu na szerokość działki i uzbrojenie terenu, nie jest możliwe zaprojektowanie pętli o promieniu wjazdowym 12,00m 4) Nawierzchnię pętli wraz z wjazdem i wyjazdem należy wykonać z płyt drogowych żelbetowych, używanych ale niezniszczonych (należy przyjąć do 40% zużycia) o wymiarach 1,50 x 3,00 x 0,15m; 5) Szerokość peronu przy pętli autobusowej powinna wynosić min. 1,5m; 6) Spadki poprzeczne do 12%; 7) Spadek podłużny do 3%; 8) Odwodnienie powierzchniowe ze spadkiem terenu Powierzchnie poszczególnych elementów zagospodarowania działki - pętla autobusowa 996,00 m 2 - wiata przystankowa wraz z peronem 10,00 m 2 - tereny zielone ,00 m 2 Wskazane powyżej przewidywane wielkości powierzchni zagospodarowania działki mają jedynie charakter orientacyjny, ułatwiający Wykonawcy wycenę zakresu robót. Ostateczną szczegółową powierzchnię poszczególnych robót określi projekt wykonawczy. Zaleca się przed przystąpieniem do wyceny robót przeprowadzenie przez Wykonawcę wizji lokalnej w terenie.

5 Określenie wielkości możliwych przekroczeń lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników. Ponieważ powierzchnię pętli i działki 1040/1 wyliczono w oparciu o pomiary wykonane skalówką na kopii mapy ewidencyjnej w skali 1:500 przyjmuje się że błąd pomiaru mógł wynieść ok. 5%. W związku z tym możliwym jest zmiana tej wielkości podanych wyżej parametrów, po dokonaniu szczegółowych obliczeń sporządzonych w oparciu o projekt wykonawczy. Powierzchnie i kubaturę budowli, przyjęto na podstawie pomiarów wykonanych skalówką na kopii mapy ewidencyjnej w skali 1:500, dlatego przyjmuje się skalę błędu do obliczeń wskaźników kubaturowo-powierzchniowych, w granicach 3%. W związku z tym możliwa jest zmiana wielkości podanych wyżej parametrów, po dokonaniu szczegółowych obliczeń sporządzonych na podstawie inwentaryzacji. 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Wymagania w zakresie projektowania Aktualne mapy do celów projektowych Wykonawca pozyska na własny koszt i we własnym zakresie. Szczegółowy zakres realizacji, sposób oraz technologia robót muszą być zaakceptowane przez Zamawiającego. Wykonawca wykona i przekaże Zamawiającemu projekt budowlany rozbiórki obiektów zaplecza sportowego, projekt zagospodarowania terenu, projekt wykonawczy pętli oraz ewentualne inne opracowania, konieczne do zrealizowania Przedmiotu Zamówienia, zgodnie z założeniami. Każde z wymienionych wyżej opracowań Wykonawca przekaże Zamawiającemu w wersji papierowej i w wersji elektronicznej Wymagania dotyczące realizacji i odbioru robót budowlanych Wykonawca zobowiązuje się do prowadzenia prac zgodnie z zatwierdzoną dokumentacją projektową, obowiązującymi przepisami, jak również aktualnym stanem wiedzy technicznej i sztuki budowlanej. Do obowiązków Wykonawcy należy ponadto: 1) ochrona mienia na terenie przekazanym dla Wykonawcy remontowanej pętli autobusowej, do czasu zwrócenia terenu Zamawiającemu, 2) utrzymanie czystości na terenie przekazanym Wykonawcy oraz na terenach przylegających do terenu budowy, w czasie budowy, jak i remontowanym terenie, do czasu zwrócenia go Zamawiającemu. 3) Wykonawca ponosi pełną odpowiedzialność za szkody wyrządzone Zamawiającemu oraz osobom trzecim. Sprawdzenie prawidłowości wykonania robót będzie polegało na stwierdzeniu zgodności ich wykonania z dokumentacją projektową oraz wymaganiami określonymi w PFU. Odbiór Przedmiotu Zamówienia nastąpi po zrealizowaniu całego zakresu Umowy. Warunki wykonania i odbioru robót budowlanych dla nawierzchni pętli zgodnie z Polskimi Normami i Warunkami technicznymi wykonania i Odbioru Robót

6 II. Część informacyjna: 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów 1) Oświadczenie zamawiającego stwierdzające prawo do dysponowania nieruchomością na cele budowlane; 2) Wypis z rejestru gruntów; Dokumenty jw. Zamawiający przekaże Wykonawcy, jako załączniki do zgłoszenia robót nie wymagających pozwolenia na budowę wraz z upoważnieniem, po sporządzeniu dokumentacji projektowej. 2. Przepisy prawne związane z projektowaniem 1) Dziennik Ustaw Rok 2003 Nr 120 poz Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego 2) Prawo budowlane. Dz. U. z 1994 r. Nr 89, poz. 414 Ustawa z dnia 7 lipca 1994 r. 3. Dokumenty niezbędne do zaprojektowania zadania 1) Kopia mapy zasadniczej; 2) Kopia mapy ewidencyjnej; 3) Zakres opracowania projektowego.
