OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest opracowanie dokumentacji technicznej na rozszerzenie cmentarza komunalnego przy ul. Przykoszarowej w Łomży. Teren przeznaczony na rozszerzenie cmentarza stanowią działki nr 12412/2 i 12413/2 przylegające do istniejącego cmentarza od strony zachodniej o łącznej powierzchni 0,7051 ha ( na kopii mapy ewidencyjnej gruntów zaznaczono teren przeznaczony na rozszerzenie cmentarza). Dokumentację należy opracować w zakresie niezbędnym do uzyskania przez Zamawiającego pozwolenia na wykonanie robót w niej ujętych oraz udzielenia zamówienia na ich realizację w procedurze zamówień publicznych uregulowanych w ustawie z dnia r. Prawo zamówień publicznych (z późniejszymi zmianami). Zagospodarowanie terenu przeznaczonego pod rozszerzenie cmentarza należy zaprojektować tak, aby uzyskać możliwie największą powierzchnię na groby. Należy ją podzielić w sposób zabezpieczający miejsce na groby o następujących wymiarach i ilościach: - groby ziemne podwójne 2,30 m x 2,00 m w ilości 35% - 40 % zaprojektowanych grobów; - groby ziemne pojedyncze 2,30 m x 1,50 m w ilości 45% - 50% zaprojektowanych grobów; - groby murowane podwójne (piwnice) 2,50 m x 2,00 m w ilości 5% zaprojektowanych grobów; - groby murowane pojedyncze (piwnice) 2,50 m x 1,50 m w ilości 10% zaprojektowanych grobów. W rozwiązaniu projektowym należy uwzględnić połączenie istniejącego cmentarza z częścią przedmiotowego rozszerzenia, tak aby był to jeden obiekt. Ogrodzenie na połączeniu tych dwóch części przewidzieć do usunięcia (rozważyć możliwość wykorzystania go do przebudowy od strony działki ZSMiO). Na działce nr 12413/2 należy zaprojektować wewnętrzną alejkę cmentarną oraz zaprojektować do niej dojazd na działce nr 12413/1 (odcinek drogi do zaprojektowania w kierunku ul. Przykoszarowej o dł. ok.85 m). Na cmentarzu należy zaprojektować 2 punkty czerpania wody przy alejce głównej (na działce nr 12413/2) zasilane z wodociągu miejskiego w ul. Przykoszarowej. Ponadto należy zaprojektować przyłączenie sieci wodociągowej znajdującej się na cmentarzu do zaprojektowanego wodociągu (przyłącza). Obecnie wodociąg na cmentarzu jest zasilany z przyłącza do budynku 22b przy ul. Przykoszarowej. W zagospodarowaniu terenu cmentarza należy w sąsiedztwie punktów czerpania wody przewidzieć miejsca na pojemniki na śmieci. W celu odprowadzenia wód deszczowych z alejek należy zaprojektować kanalizację deszczową z włączeniem jej do kanalizacji projektowanej na działce nr 12413/2 w kierunku ulicy Przykoszarowej (projekt jest w opracowaniu). Parametry i lokalizację w/w kanalizacji Zamawiający przekaże Projektantowi. Na terenie projektowanego cmentarza znajdują się kablowe linie energetyczna średniego napięcia. Rozmieszczenie mogił w ich sąsiedztwie musi być w odpowiednich od nich odległościach, stanowiących zabezpieczenie linii przed uszkodzeniem podczas kopania grobów. Należy zaprojektować następujące rodzaje ogrodzenia cmentarza: od strony zachodniej (na skarpie) i południowej lekkie, na granicy z działką nr 12412/1 i na odcinku między drogą (działka nr 12413/1) i cmentarzem (działka nr 12414/3) - nawiązujące stylem do istniejącego od ul. Przykoszarowej. W ogrodzeniu, we wjeździe na alejkę główną (na granicy działek 12413/2 i 12413/1) zaprojektować bramę taką samą jaka znajduje się na drodze dojazdowej do cmentarza przy zakładzie kamieniarskim. 1

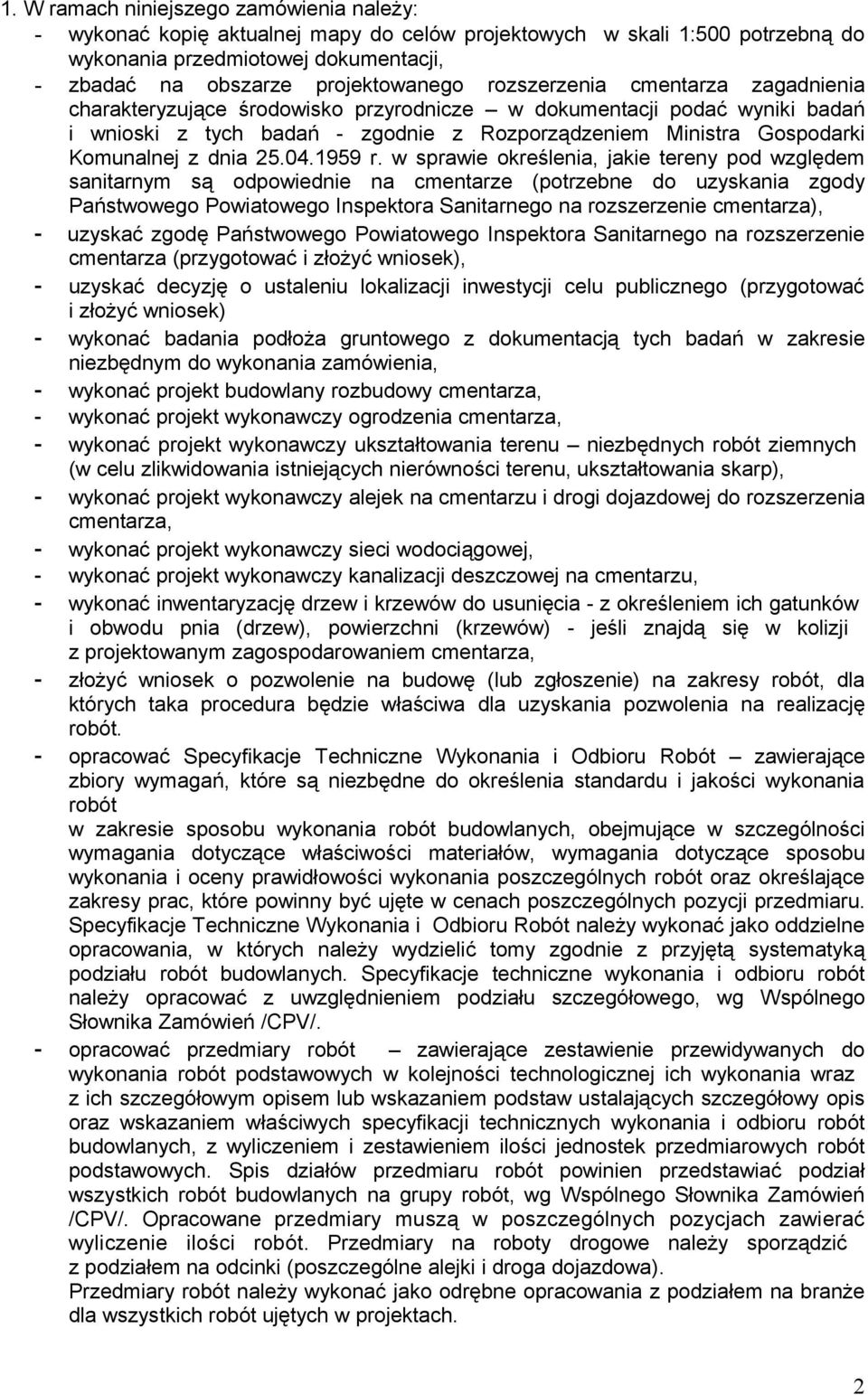

2 1. W ramach niniejszego zamówienia należy: - wykonać kopię aktualnej mapy do celów projektowych w skali 1:500 potrzebną do wykonania przedmiotowej dokumentacji, - zbadać na obszarze projektowanego rozszerzenia cmentarza zagadnienia charakteryzujące środowisko przyrodnicze w dokumentacji podać wyniki badań i wnioski z tych badań - zgodnie z Rozporządzeniem Ministra Gospodarki Komunalnej z dnia r. w sprawie określenia, jakie tereny pod względem sanitarnym są odpowiednie na cmentarze (potrzebne do uzyskania zgody Państwowego Powiatowego Inspektora Sanitarnego na rozszerzenie cmentarza), - uzyskać zgodę Państwowego Powiatowego Inspektora Sanitarnego na rozszerzenie cmentarza (przygotować i złożyć wniosek), - uzyskać decyzję o ustaleniu lokalizacji inwestycji celu publicznego (przygotować i złożyć wniosek) - wykonać badania podłoża gruntowego z dokumentacją tych badań w zakresie niezbędnym do wykonania zamówienia, - wykonać projekt budowlany rozbudowy cmentarza, - wykonać projekt wykonawczy ogrodzenia cmentarza, - wykonać projekt wykonawczy ukształtowania terenu niezbędnych robót ziemnych (w celu zlikwidowania istniejących nierówności terenu, ukształtowania skarp), - wykonać projekt wykonawczy alejek na cmentarzu i drogi dojazdowej do rozszerzenia cmentarza, - wykonać projekt wykonawczy sieci wodociągowej, - wykonać projekt wykonawczy kanalizacji deszczowej na cmentarzu, - wykonać inwentaryzację drzew i krzewów do usunięcia - z określeniem ich gatunków i obwodu pnia (drzew), powierzchni (krzewów) - jeśli znajdą się w kolizji z projektowanym zagospodarowaniem cmentarza, - złożyć wniosek o pozwolenie na budowę (lub zgłoszenie) na zakresy robót, dla których taka procedura będzie właściwa dla uzyskania pozwolenia na realizację robót. - opracować Specyfikacje Techniczne Wykonania i Odbioru Robót zawierające zbiory wymagań, które są niezbędne do określenia standardu i jakości wykonania robót w zakresie sposobu wykonania robót budowlanych, obejmujące w szczególności wymagania dotyczące właściwości materiałów, wymagania dotyczące sposobu wykonania i oceny prawidłowości wykonania poszczególnych robót oraz określające zakresy prac, które powinny być ujęte w cenach poszczególnych pozycji przedmiaru. Specyfikacje Techniczne Wykonania i Odbioru Robót należy wykonać jako oddzielne opracowania, w których należy wydzielić tomy zgodnie z przyjętą systematyką podziału robót budowlanych. Specyfikacje techniczne wykonania i odbioru robót należy opracować z uwzględnieniem podziału szczegółowego, wg Wspólnego Słownika Zamówień /CPV/. - opracować przedmiary robót zawierające zestawienie przewidywanych do wykonania robót podstawowych w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych. Spis działów przedmiaru robót powinien przedstawiać podział wszystkich robót budowlanych na grupy robót, wg Wspólnego Słownika Zamówień /CPV/. Opracowane przedmiary muszą w poszczególnych pozycjach zawierać wyliczenie ilości robót. Przedmiary na roboty drogowe należy sporządzić z podziałem na odcinki (poszczególne alejki i droga dojazdowa). Przedmiary robót należy wykonać jako odrębne opracowania z podziałem na branże dla wszystkich robót ujętych w projektach. 2

3 - wykonać kosztorys inwestorski w oparciu o obowiązujące przepisy (Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym). - opracować informację dotyczącą bezpieczeństwa i ochrony zdrowia zgodnie z wymogami obowiązujących przepisów (Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia). - Zakres zamówienia obejmuje również nadzór autorski nad realizacją robót zawartych w zamawianej dokumentacji projektowej (w ramach wynagrodzenia za jej opracowanie). 2. Do obowiązków projektanta należy: - uzyskanie warunków technicznych do projektowania oraz wytycznych odnośnie przebudów uzbrojenia ( wystąpienie z wnioskami do gestorów sieci). Informacje dotyczące istniejących linii energetycznych - ich stanu, ewentualnego zabezpieczenia, przebudowy lub możliwości usunięcia gdyby były nieczynne należy uzyskać z PGE Dystrybucja Oddział Białystok Rejon Energetyczny Łomża. Z pytaniami szczegółowymi dotyczącymi projektowania sieci wodociągowej, kanalizacji deszczowej oraz alejek na cmentarzu i drogi dojazdowej należy zwrócić się do Wydziału Gospodarki Komunalnej Urzędu Miejskiego w Łomży, o warunki przyłączenia do sieci wodociągowej w ulicy Przykoszarowej należy wystąpić do MPWiK sp. z o.o. w Łomży. O warunki i wytyczne do projektowania Projektant zobowiązany jest wystąpić w ciągu 2 tygodni od daty podpisania umowy. - uzyskanie uzgodnień, opinii i niezbędnych zatwierdzeń opracowanej dokumentacji przewidzianych obowiązującymi przepisami Rozwiązania projektowe przed zatwierdzeniem ich wymaganymi uzgodnieniami należy wcześniej przedstawić do akceptacji przez Wydział Gospodarki Komunalnej i Wydział Inwestycji Urzędu Miejskiego w Łomży. Wstępną koncepcję do konsultacji proponowanych rozwiązań należy przedstawić Zamawiającemu w ciągu 1 miesiąca od daty podpisania umowy. Projektant na bieżąco będzie informował Zamawiającego o postępie prac przekazując mu kopie wystąpień o warunki, wytyczne, uzgodnienia, decyzje, opinie i kopie otrzymanych warunków i wytycznych oraz decyzji i opinii. Zamawiający udzieli Projektantowi pełnomocnictwa do występowania w jego imieniu i na jego rzecz o warunki, wytyczne do projektowania oraz do uzyskanie uzgodnień, opinii i decyzji. 3. Opracowana dokumentacja musi być uzgodniona w ZUDP w Łomży, w Wydziale Gospodarki Komunalnej Urzędu Miejskiego w Łomży i właścicielami uzbrojenia (w uzgodnieniu projektów branżowych musi być wpisane dokładnie, że przedmiotem uzgodnienia jest dany projekt, a nie tylko projekt zagospodarowania terenu lub lokalizacja). Wszystkie uzgodnienia należą do obowiązków projektanta i oprócz wpisu w projektach branżowych muszą być wpisane na rysunku projektu zagospodarowania terenu ( w każdym egzemplarzu) Sieci uzbrojenia należy pokolorować w projektach zagospodarowania terenu i projektach wykonawczych czytelną techniką. Wykonane projekty muszą zawierać geodezyjne opracowanie (współrzędne punktów charakterystycznych projektowanego uzbrojenia, ogrodzenia, drogi dojazdowej, alejek). 4. Przedmiotowe zamówienie należy wykonać zgodnie z wymogami: - ustawy z dnia r. o zagospodarowaniu przestrzennym ( tekst jednolity Dz. U z późniejszymi zmianami), - ustawy z dnia r. Prawo Budowlane ( tekst jednolity Dz. U z późniejszymi zmianami), obowiązującymi normami i aktualnymi warunkami technicznymi, 3

4 - Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. (Dz. U. Nr 202, poz r. z późniejszymi zmianami), - Rozporządzenia Ministra Gospodarki Komunalnej z dnia r. w sprawie określenia, jakie tereny pod względem sanitarnym są odpowiednie na cmentarze (Dz.U. Nr 52, poz r.), - Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie wymagań, jakie muszą spełniać cmentarze, groby i inne miejsca pochówku zwłok i szczątków (Dz. Nr 48, poz r.) - Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 81, poz r.), - oraz wymogami innych przepisów obowiązujących w dniu przekazania dokumentacji Zamawiającemu. 5. Opracowania należy wykonać w : - 6 egzemplarzach dokumentacja projektowa - 3 egzemplarzach specyfikacje techniczne, przedmiary robót, kosztorysy inwestorskie, inwentaryzację zieleni, dokumentację technicznych badań podłoża gruntowego Ponadto całość opracowań w formie elektronicznej na płycie CD.: - część opisową i obliczeniową formatach doc lub rtl lub xls - przedmiary i kosztorysy inwestorskie w formacie ath w wersji 3 lub wyższej - część rysunkową w formacie pdf do wykorzystania w postępowaniu przetargowym o udzielenie zamówienia (opisy, rysunki, przedmiary, SST do zamieszczenia na stronie internetowej - dodatkowo część rysunkową projektu zagospodarowania terenu w formacie dwg (do ewentualnego wykorzystania do wytyczenia alejek, ogrodzenia i uzbrojenia technicznego). W w/w ilościach dokumentację należało będzie przekazać Zamawiającemu (egzemplarze dokumentacji, które są przekazywane instytucjom przy uzgodnieniu dokumentacji nie mogą być w tą ilość wliczane). W każdym egzemplarzu dokumentacji powinny być ponumerowane strony i rysunki. 6. Wykonawca zabezpieczy we własnym zakresie i na własny koszt, wszystkie materiały niezbędne do realizacji przedmiotu zamówienia, w tym w szczególności uzyska warunki techniczne do projektowania, ekspertyzy, opinie, badania i pomiary (ewentualne inwentaryzacje), podkłady geodezyjne itp. a także wszelkie formalności administracyjne. Oferta musi uwzględniać wszystkie koszty związane z prawidłową realizacja zamówienia. 7. Zamawiający wymaga, aby Projektant w dokumentacji projektowej oraz w specyfikacjach technicznych wykonania i odbioru robót określił właściwości urządzeń i materiałów z uwzględnieniem art. 29 ust 2, 3 i zgodnie z wymaganiami art.30 ust 1-3 ustawy Prawo zamówień publicznych z dnia r. oraz z zachowaniem przepisów ustawy z dnia r. o zwalczaniu nieuczciwej konkurencji. Powyższy wymóg uzasadniony jest tym, że stwarzanie sytuacji powodujących pośrednio lub bezpośrednio narzucenie Wykonawcom robót przez podmioty trzecie konieczności dokonania zakupu u danego przedsiębiorcy poprzez podawanie w dokumentacji technicznej znaków towarowych, patentów lub pochodzenia urządzeń lub materiałów stanowi tzw. czyn nieuczciwej konkurencji w rozumieniu przepisów ustawy o zwalczaniu nieuczciwej konkurencji. Wskazane jest, aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej obejmującej teren projektowanej inwestycji. Termin złożenia wniosku o zgodę na rozszerzenie cmentarza do Państwowego Powiatowego 4

5 Inspektora Sanitarnego r. Termin wykonania całości zamówienia opracowania dokumentacji i złożenia wniosku o pozwolenie na budowę r. 5
