1 O b ra b i a rki C N C K o m p l e t n a o fe r t a o b r a b i a r e k d o t o c z e n i a, fr e z o w a n i a i s z l i fo w a n i a. Gama modeli 9 / Tra d ycj a w b u d owi e m a s zyn sales@spinner.eu.com

2 2 4 Seria PD: 6 Microturn: 8 Seria TC: 10 Seria TTS: 12 Seria U-Compact-Line: 14 Seria U-Advanced: 16 Seria VC-3A: 18 Seria VC-5A: 20 Podajniki prętów: 21 SM1 00: 22 Automatyzacja: Ultraprecyzyjne Tokarki do obróbki wykańczającej i do toczenia na twardo Centrum Tokarsko-Frezarskie do kompletnej obróbki precyzyjnej i mikrowykańczającej Tokarki Uniwersalne dużej mocy o wysokiej wydajności skrawania Wysokoproduktywne Centra Tokarskie do obróbki symultanicznej z trzema głowicami narzędziowymi Pionowe Centra Obróbkowe z ruchomą kolumną do 3, 4 lub 5-osiowej obróbki, poziom wyjściowy do najwyższej klasy frezowania Pionowe Centra Obróbkowe z ruchomą kolumną, do zaawansowanej 5-osiowej obróbki symultanicznej i produkcji seryjnej Wysokowydajne Centra Obróbkowe do wymagających zadań w warsztacie oraz do produkcji narzędzi i form 5-osiowe Precyzyjne Centrum Obróbkowe do dużych przedmiotów Zaprojektowane specjalnie do tokarek CNC SPINNER systemy załadunku prętów Uniwersalne Szlifierki Narzędziowe do każdego warsztatu Zintegrowane rozwiązania z robotem - standardowe lub indywidualne, WSZYSTKO Z JEDNEGO ŻRÓDŁA

3 Udoskonalamy i poprawiamy nasze obrabiarki od ponad 50 lat. Obecnie ponad 550 pracowników grupy Spinner produkuje więcej niż 1000 obrabiarek rocznie. Maszyny SPINNER są z powodzeniem wykorzystywane w 60 krajach świata. Aby spełnić wymagania naszych użytkowników, oferujemy szeroką gamę tokarek i centrów obróbkowych. Dziesiątki tysięcy klientów na całym świecie zaufało naszym obrabiarkom CNC. Nasze obrabiarki są stosowane zawsze tam, gdzie szczególne wymagania dotyczące precyzji i niezawodności są najważniejsze. Innowacyjne pomysły i praktyczne rozwiązania są w szczegółach wdrażane przez nasz dział konstrukcyjny. Wszystkie istotne części i zespoły takie jak łoża obrabiarek, prowadnice, wrzeciona i głowice narzędziowe wykonywane są w naszych zakładach produkcyjnych, dzięki czemu idealnie pasują do siebie. Nasze obrabiarki to zaawansowane technicznie produkty wytwarzane seryjnie na najwyższym poziomie jakości. Wysokie standardy dokładności we wszystkich obszarach produkcji i montażu zapewniają optymalną, stałą jakość naszych produktów. Podczas końcowej kontroli, której poddawana jest każda maszyna sprawdzane są wszystkie ważne parametry. Dostarczamy projekty pod klucz z automatyzacją do produkcji na dużą skalę. W celu zapewnienia, że korzystanie z naszych obrabiarek przyniesie sukces, proponujemy szkolenia z obsługi, programowania i konserwacji naszych systemów. Nasz serwis Hotline odpowiada w krótkim czasie na wszystkie pytania techniczne dotyczące programowania i naprawy obrabiarek SPINNER. Tocze n i e F re zowa n i e S zl i fowa n i e Au tom a tyza cj a Zaufaj naszym produktom i poinformuj nas, co możemy dla Ciebie zrobić. 3

4 PD Toczenie wykańczające i diamentowe Toczenie na twardo > 60 HRC Doskonała jakość powierzchni Tokarki Ultraprecyzyjne Najbardziej kompaktowe wymiary wśród tokarek precyzyjnych Hartowane i precyzyjnie szlifowane prowadnice ślizgowe doskonale tłumiące drgania Rozdzielczość systemu pomiarowego 0, 1 µm Obróbka wykańczająca z dokładnościami sięgającymi µm Najbardziej precyzyjne wrzeciona na rynku z błędem kołowości < 0, 1 µm Doskonała powtarzalność pozycjonowania Wysoka dokładność i niezawodność procesu Głowica narzędziowa i wrzeciono przechwytujące Głowica narzędziowa i konik 4 Narzędzia liniowe

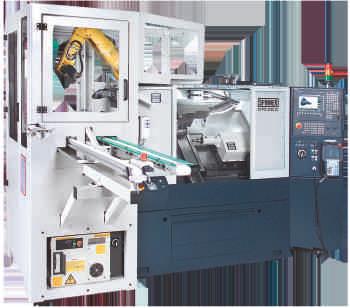

5 PD Optymalne tolerancje geometryczne Precyzyjne uchwyty obróbkowe Made in Germany Do obróbki wykańczającej i do toczenia twardych materiałów Dostępna jest szeroka gama standaryzowanych systemów automatycznego załadunku przez roboty lub podajniki prętów oraz specjalne rozwiązania pod wymagania klienta. Dostępne modele PD32 PD42 Średnica pręta/uchwytu Maks. wymiary przedmiotu 32/1 25 mm Ø ~1 20 x 250 mm 42/1 40 mm Ø ~1 20 x 250 mm Chwytak części 5

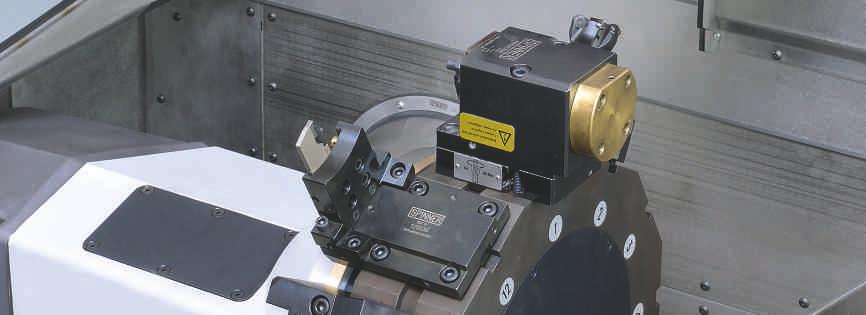

6 M i c ro t u rn Toczenie wykańczające Toczenie na twardo Obróbka uniwersalna Centrum Tokarsko-Frezarskie do kompletnej obróbki precyzyjnej W X 600 mm i Z 350 mm ruchome wrzeciona do sztywnego i zoptymalizowanego pozycjonowania <1 µm Bezpośrednie systemy pomiarowe wszystkich osi Stół liniowy do standardowego systemu montażu narzędzi liniowych lub narzędzi specjalnych Precyzyjne motowrzeciona Made by Spinner o różnych rozmiarach Wysokoprecyzyjne toczenie twardych materiałów Liniowy system montażu narzędzi do obróbki mikrowykańczającej w połączeniu z głowicą rewolwerową i osią Y do obróbki uniwersalnej. Możliwość rozbudowy do 5-osiowego Centrum TokarskoFrezarskiego do obróbki wszystkich 6 stron obrabianego przedmiotu. 6

7 M i c ro t u rn Z osią Y Z osią B i wrzecionem frezarskim Dostępne z wrzecionem przechwytującym i mikrowykańczającej Wersja L Wrzeciono o wysokiej precyzji pozycjonowania w X1 /Z1 i liniowy system montażu narzędzi jako optymalnie sztywna maszyna do toczenia twardych materiałów i obróbki mikrowykańczającej Wersja LTB Wersja LT Z dodatkowym wrzecionem frezarskim z osią Y2 i B w górnej części przestrzeni roboczej oraz z magazynem do 72 narzędzi Z dodatkową głowicą rewolwerową z napędzanymi narzędziami i osią Y1 w dolnej części przestrzeni roboczej Unikalne połączenie uniwersalnej obróbki tokarsko-frezarskiej aż do 5 osi i precyzyjnej maszyny do toczenia twardych materiałów w jednym urządzeniu. Wersja LTBS* Z dwoma wrzecionami na symetrycznie rozmieszczonych prowadnicach X2/Z2, również do obróbki równoczesnej z wrzecionem przechwytującym * Od pierwszego kwartału Przesuwy oś X oś Y oś Z oś B Głowica narzdziowar Wersja L 600 mm mm - - Wersja LT 600 mm +/- 50 mm 350 mm x BMT45 Wersja LTB(S) 600 mm +/- 50 mm 350 mm +/ x BMT45 7

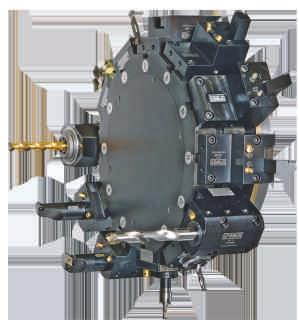

8 TC Universalna Stabilna Kompaktowa Tokarki Uniwersalne o dużej mocy Hartowane i precyzyjnie szlifowane prowadnice ślizgowe doskonale tłumią drgania Solidne prowadnice ślizgowe doskonale tłumią drgania Sztywne łoże wykonane jako odlew jednoczęsciowy Konik lub wrzeciono przechwytujące Opcjonalnie oś Y i napędzane narzędzia Nowoczesne motowrzeciona (do 85 mm) Przekładnie dla uzyskania wysokiego momentu (od mm) Najnowocześniejsze sterowanie Siemens 840D lub Fanuc 32i Dostępne z automatyzacją 8 Głowica narzędziowa VDI50 TC800-MC Oś Y w pełni zintegrowana z łożem maszyny

9 TC Niezawodna technologia Precyzyjna Wytrzymała Długość toczenia od 400 do mm Łoże TC600 Dostępne modele TC300 TC400 TC600 TC800 Średnica pręta do 52/65 mm 52 mm 65/85 mm 85/11 0/1 75 mm Uchwyt 1 60/21 0 mm 1 60/21 0 mm 250 mm 250/31 5/400/500 mm Maks. długość toczenia 350 mm 500 mm 650 mm mm 9

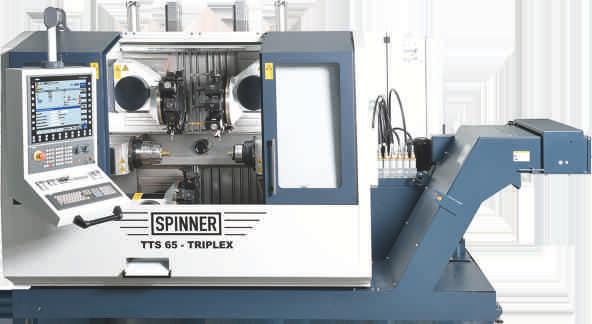

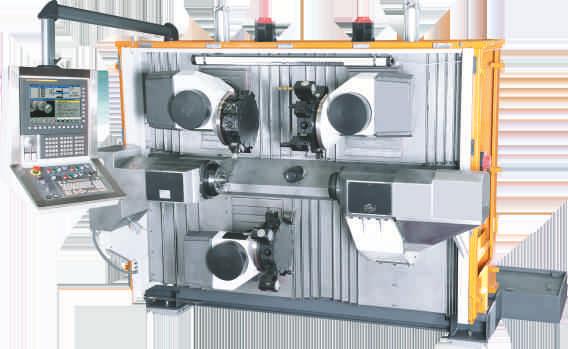

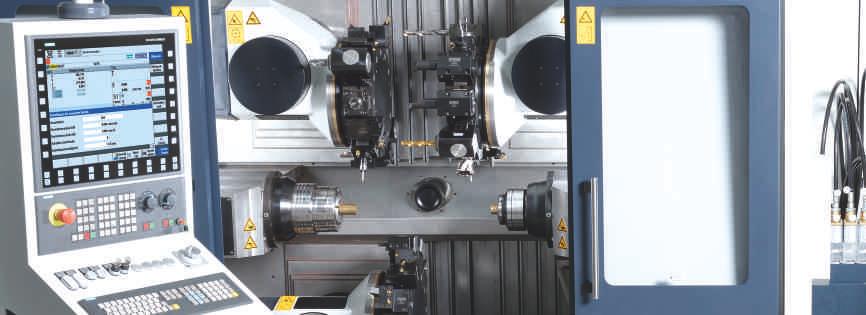

10 TTS Mocna Dynamiczna Wysokoproduktywna Symultaniczna obróbka z pręta lub automatyzacja Rozwiązania dla zastosowań, gdzie wymagana jest wysoka produktywność Rzeczywista redukcja czasu cyklu dzięki równoczesnej obróbce 3 głowicami Wersja TRI PLEX (3 głowice narzędziowe) z 2 osiami Y Każda rewolwerowa głowica narzędziowa może pracować niezależnie z wrzecionem 1 lub 2 Zwiększona wydajność skrawania dzięki zintegrowanym pasywnym tłumikom drgań Perfekcyjne osłony prowadnic Zintegrowane motowrzeciona chłodzone cieczą Sztywna głowica narzędziowa produkcji SPINNER z precyzyjnymi oprawkami BMT45 lub VDI25 10

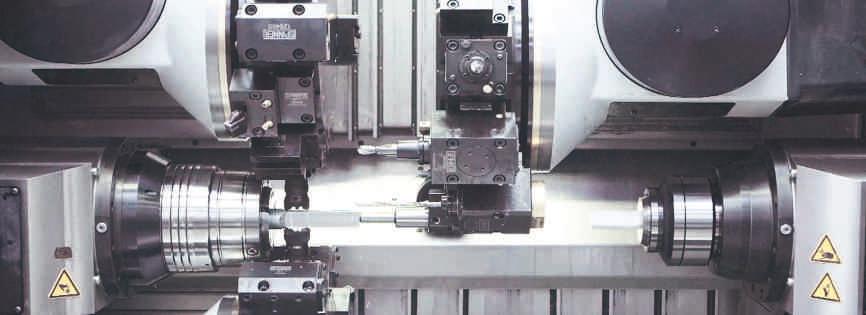

11 TTS Pasywna struktura tłumiąca Zwiększona wydajność obróbki Made in Germany Do złożonych operacji tokarsko-frezarskich Perfekcyjne osłony obszaru roboczego Swobodny spływ wiórów Każda głowica narzędziowa może pracować niezależnie z wrzecionem głównym lub przechwytującym. Jest wiele możliwości optymalnego wykorzystania głowic podczas obróbki. Głowica 1 z lewym wrzecionem, głowica 3 z prawym wrzecionem, głowica 2 z prawym lub lewym wrzecionem Wszystkie głowice mogą pracować równocześnie z jednym wrzecionem Głowica 2 wierci otwory po obu stronach lub może być użyta jako podtrzymka Głowica 1 lub 3 może być użyta jako konik 11

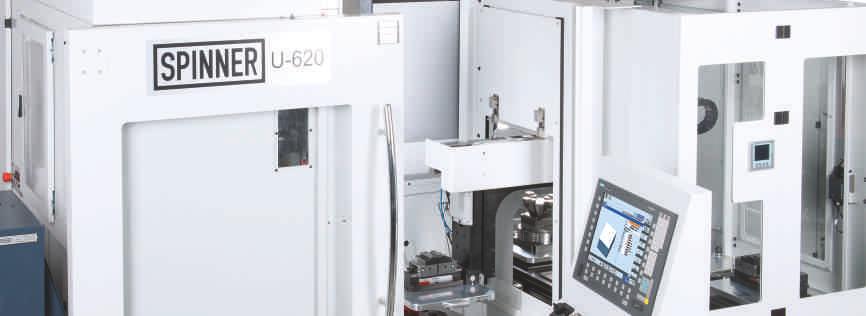

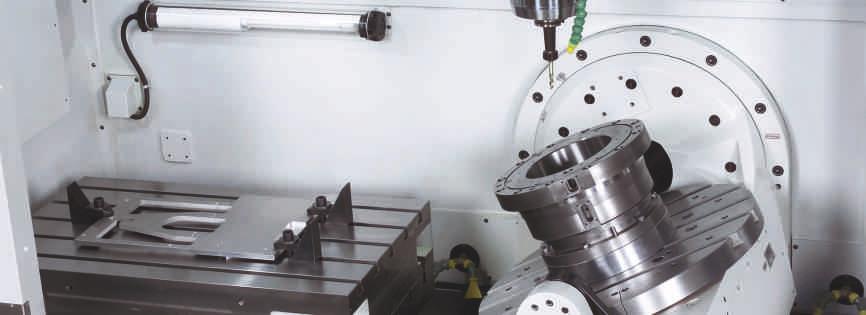

12 U -C o m p a c t Uniwersalne Kompaktowe W przystępnej cenie Uniwersalne Centrum Obróbkowe U630 Compact dostępna w 3 konfiguracjach U3-630 Compact: wersja 3-osiowa ze stołem stałym U4-630 Compact: wersja 4-osiowa z dużym stołem obrotowym U5-630 Compact: wersja 5-osiowa ze zintegrowanym stołem obrotowo-uchylnym Z Siemens 840D-SL Duży przesuw w osi X= 630 mm lub mm Obustronne łożyskowanie osi uchylnej Obrabiarka podstawowa do obróbki 5-osiowej 12

13 U -C o m p a c t Dynamiczne Optymalny dostęp Elastyczne wykorzystanie Podstawowa maszyna do obróbki 5-osiowej U1 530 Compact dostępna w 3 konfiguracjach U Compact: wersja 3-osiowa z dużym stołem stałym U Compact: wersja 4-osiowa z dużym stołem obrotowym i stołem stałym po lewej stronie obszaru roboczego U Compact: wersja 5-osiowa ze zintegrowanym stołem obrotowo-uchylnym i stołem stałym po lewej stronie Z Heidenhain TNC620 Przesuwy oś X oś Y oś Z oś B U mm 530 mm 465 mm /-90 U mm 530 mm 465 mm /-90 13

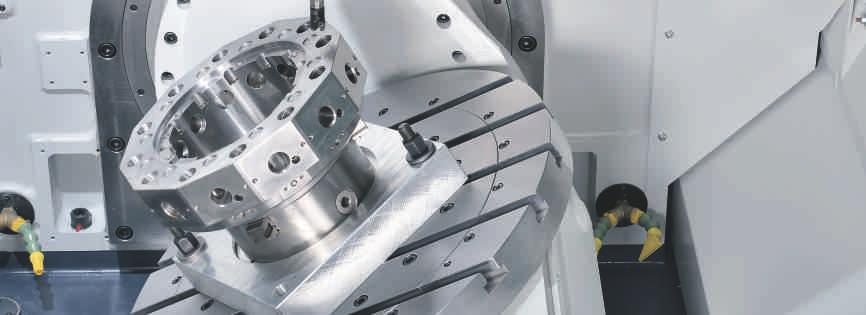

14 U - Ad v a n c e d Profesionalna obróbka 5-osiowa Wysokodynamiczne Kompaktowa i szczelnie obudowana Centrum Obróbkowe z ruchomą kolumną U1 530 dostępna w 3 konfiguracjach U : wersja 3-osiowa z dużym stołem stałym U : wersja 4-osiowa z dużym stołem obrotowym i stołem stałym po lewej stronie obszaru roboczego U : wersja 5-osiowa ze zintegrowanym stołem obrotowo-uchylnym i stołem stałym po lewej stronie U ze sterownikiem Siemens 840D z panelem dotykowym o przekątnej 24 cali 14 Z wysokoprecyzyjnym stołem obrotowo-uchylnym dostępnym z kompensacją wagi Magazyn można rozbudować do 1 22 narzędzi Dostępne ze zmieniaczem palet Z nowoczesnymi systemami sterowania Siemens 840D-SL lub Heidenhain TNC640 Z najnowocześniejszymi napędami cyfrowymi Obroty wrzeciona do obr/min Przykład obróbki U4 i U5

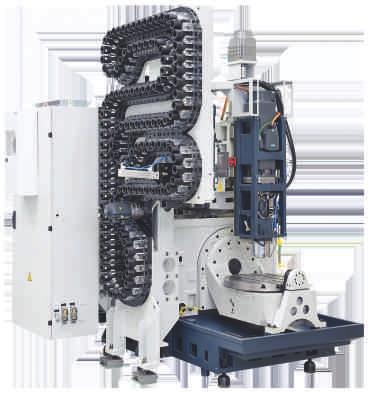

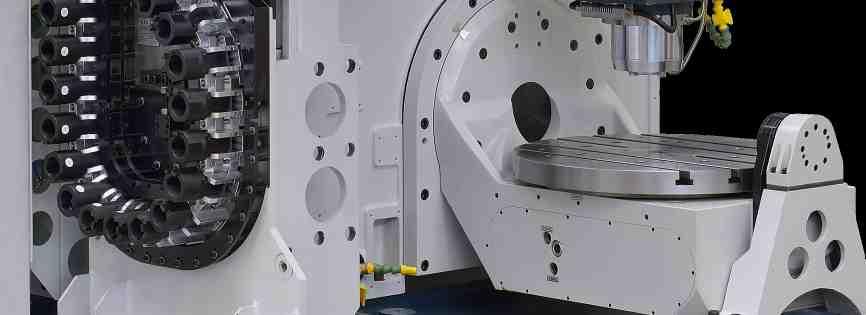

15 U - Ad v a n c e d Optymalna dokładność Do narzędziowni i do produkcji masowej Optymalna ergonomia Do aplikacji wymagających bardzo wysokiej dokładności U630 dostępna w 3 konfiguracjach U3-630: wersja 3-osiowa ze stołem stałym U4-630: wersja 4-osiowa z dużym stołem obrotowym U5-630: wersja 5-osiowa ze zintegrowanym stołem obrotowo-uchylnym U5-630 ze sterownikiem Heidenhain TNC640 Przesuwy oś X oś Y oś Z oś B U mm 530 mm 465 mm / ) 2) U mm 530 mm 465 mm / ) 2) 1 ) U ) /-90 ze stołem uchylno-obrotowym T 15

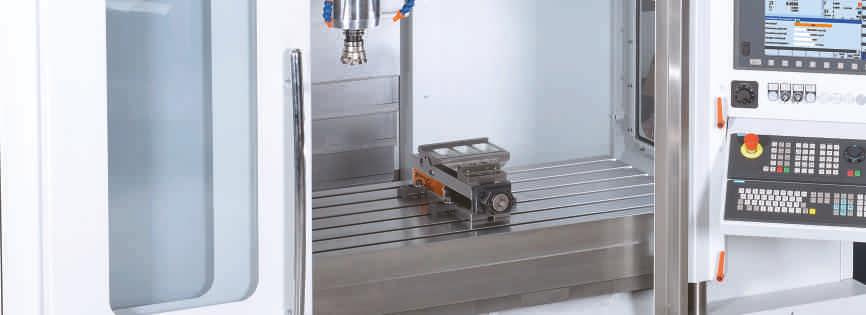

16 VC - 3 A Kompaktowe Dynamiczne Szybki dwuramienny zmieniacz Wysokowydajne Centrum Obróbkowe VC750-XL z Siemens 840D z panelem dotykowym o przekątnej 24 cali Żeliwna konstrukcja ze stałą kolumną Sanie zoptymalizowane pod względem ciężaru dla dużych prędkości przesuwu Prowadnice liniowe dużych rozmiarów o wysokiej dynamice Obroty wrzeciona pomiedzy a obr/min w zależności od zastosowania Panelem dotykowym o przekątnej 24 cali z interfejsem użytkownika 16 Odlew łoża obrabiarki VC750

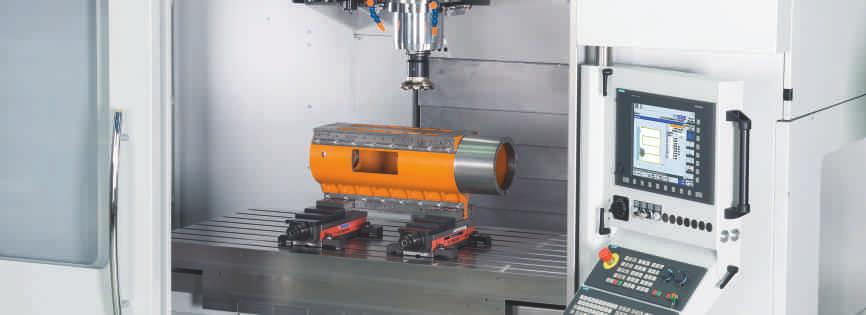

17 VC - 3 A Wysokie obroty wrzeciona Sztywny odlew łoża obrabiarki O wysokiej mocy Do narzędziowni i produkcji form oraz do obróbki HSC Innowacyjna koncepcja osłon prowadnic Mała odległość do stołu roboczego Regulowany panel operatora Struktura odlewu optymalizowana metodą elementów skończonych FEM Odlew łoża obrabiarki VC1 650 Przesuwy oś X oś Y oś Z 760/950 mm 460 mm 460 mm VC mm 620 mm 600 mm VC A mm 820 mm 820 mm VC750/VC750XL 17

18 VC - 5 A Mocna Dynamiczna Ergonomiczna 5-Osiowe Precyzyjne Centrum Obróbkowe I nnowacyjna opatentowana koncepcja osłon prowadnic I dealne od obróbki ciężkich przedmiotów Dodatkowy stół stały do 3-osiowej obróbki Optymalne usuwanie wiórów za pomocą 4 przenośników ślimakowych Do 1 38 narzędzi w magazynie narzędzi Panel operatora z regulacją wysokości i kąta nachylenia 18

19 VC - 5 A Kompaktowa Duża przestrzeń robocza Made in Germany Do dużych przedmiotów obrabianych Dodatkowy stół stały po prawej stronie obszaru roboczego Mała odległość do stołu roboczego Przesuwy VC A oś X oś Y oś Z Uchył głowicy frezarskiej mm 820 mm 820 mm +1 /

20 P od aj n i ki prętów Kompaktowa konstrukcja Szybkość Atrakcyjna cena Podajnik prętów krótkich Oś CNC-servo dla płynnego przesuwu pręta Dla materiału o długości do / mm Maksymalna średnica pręta do 80 / 11 0 mm 20 Servo Servo Servo Maks. długość pręta mm mm mm Średnica pręta 6-80 mm 6-80 mm mm

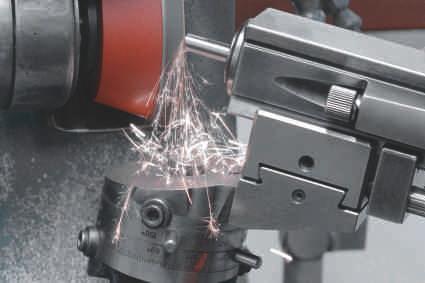

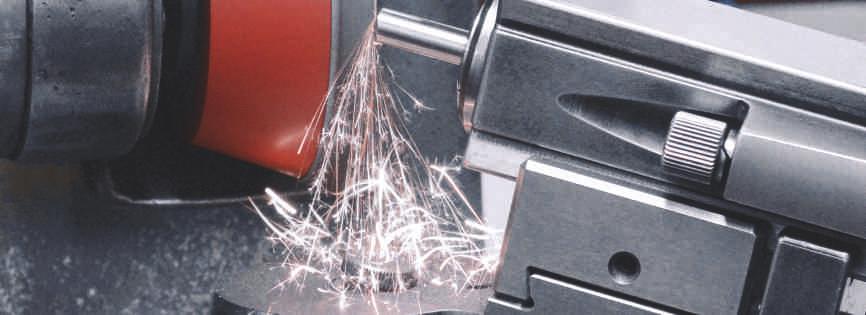

21 SM Kompaktowa Uniwersalna Precyzyjna Uniwersalna szlifierka narzędziowa Do narzędzi tokarskich i frezarskich Ostrzenie lub produkcja nowych narzędzi Szybkie wykonanie specjalnej geometrii ostrza Niezbędne w każdym warsztacie obróbki skrawaniem Z urządzeniem do szybkiej wymiany ściernic Zawsze odpowiednia ściernica w użyciu Podzielnica Płytka narzędziowa Oprawka uchylna Urządzenie do szybkiej wymiany 21

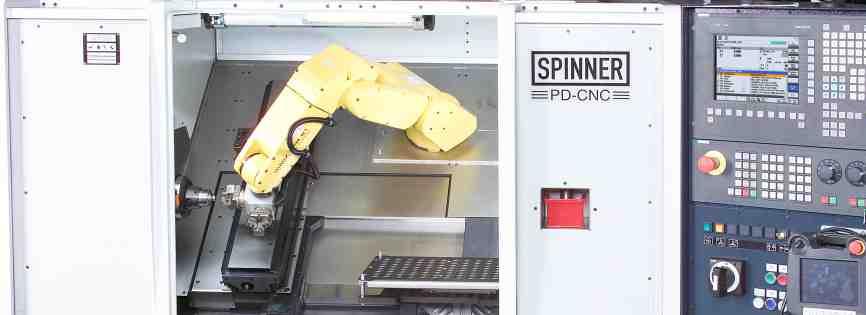

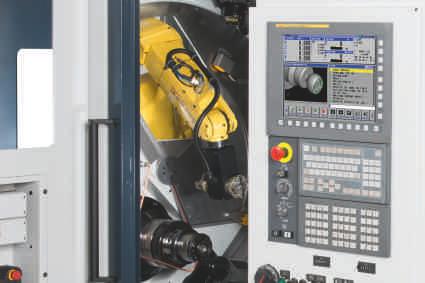

22 Au t o m a t y z a c j a Projekty "pod klucz" Zindywidualizowane lub standardowe Obrabiarki powiązane W pełni zautomatyzowane rozwiązania do produkcji na dużą skalę Twoje korzyści w skrócie Zwiększona produktywność Redukcja kosztów Optymalny do Twoich wymagań proces obróbki Wszystkie maszyny z certyfkatem zgodności CE 22

23 Au t o m a t y z a c j a Załadunek materiałów masowych Zintegrowana lub zewnętrzna Paletyzacja Z JEDNEGO ŹRÓDŁA, SPINNER i SPINNER-Automation Najnowocześniejsze systemy napędów cyfrowych Łatwe programowanie dialogowe Specjalne przyrządy mocujące i narzędzia skrawające Zapytaj nas o Twoje rozwiązanie! 23
