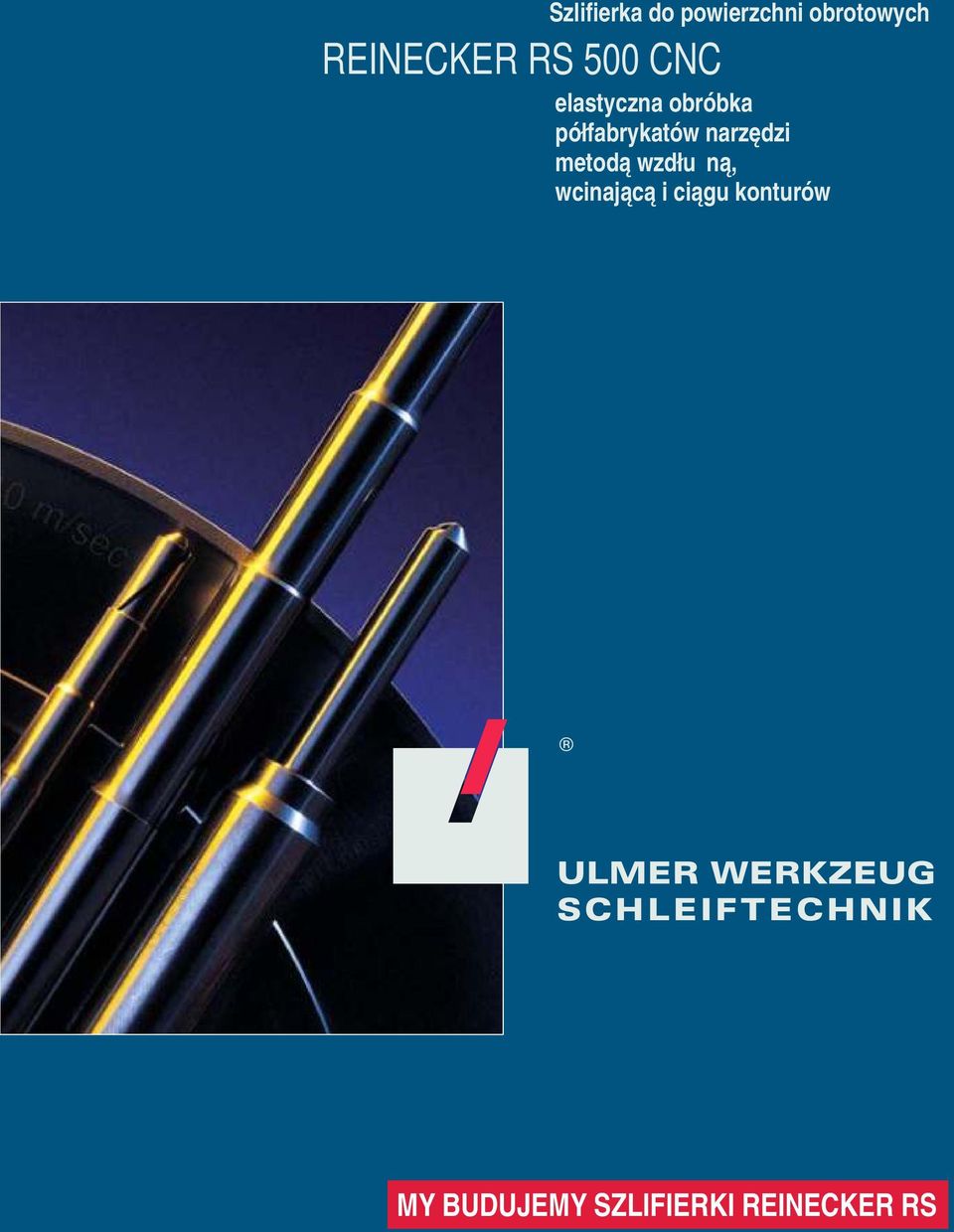

1 Szlifierka do powierzchni obrotowych REINECKER RS 500 CNC elastyczna obróbka półfabrykatów narzędzi metodą wzdłużną, wcinającą i ciągu konturów MY BUDUJEMY SZLIFIERKI REINECKER RS

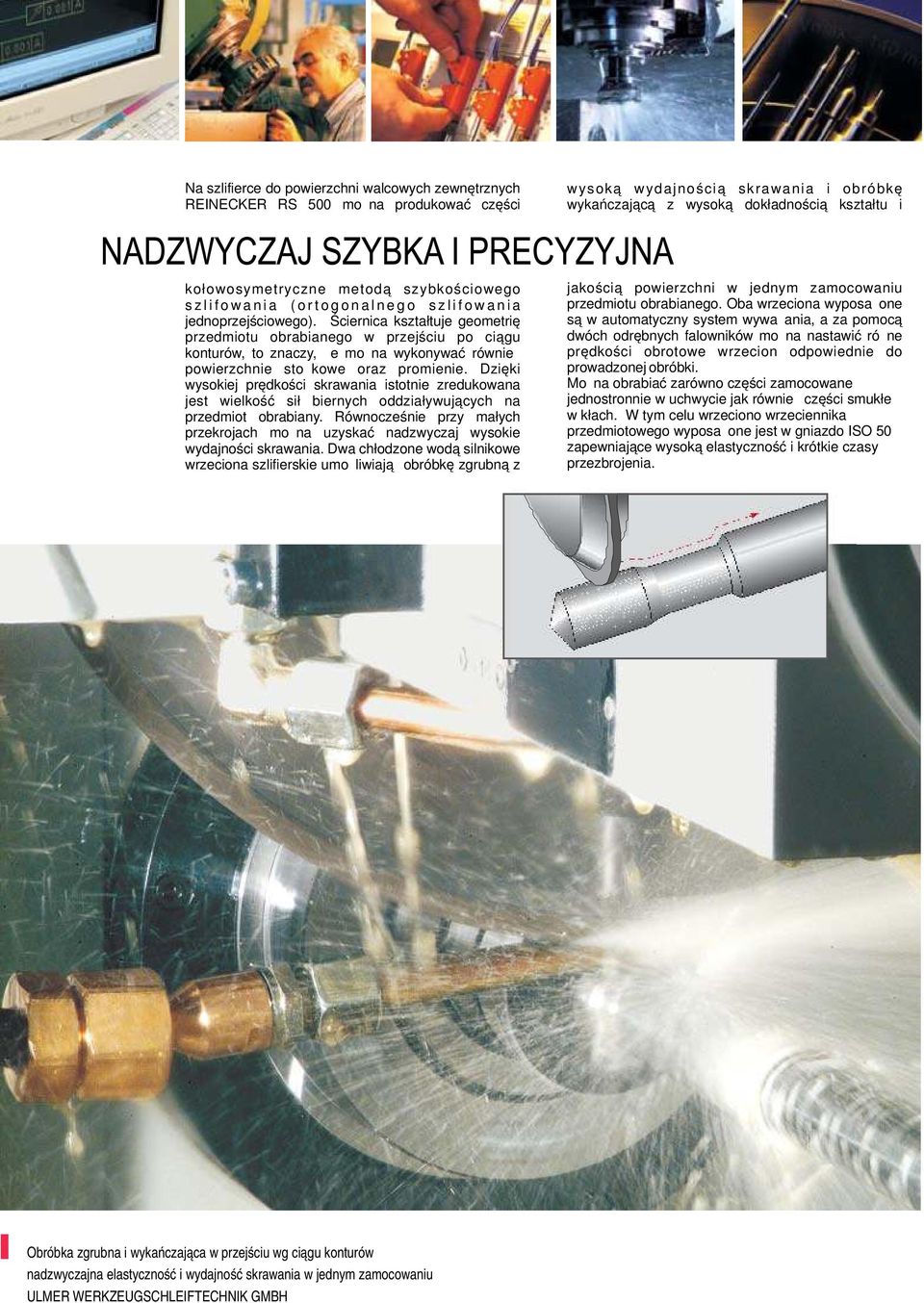

2 Na szlifierce do powierzchni walcowych zewnętrznych REINECKER RS 500 można produkować części wysoką wydajnością skrawania i obróbkę wykańczającą z wysoką dokładnością kształtu i kołowosymetryczne metodą szybkościowego s z l i f o w a n i a ( o r t o g o n a l n e g o s z l i f o w a n i a jednoprzejściowego). Ściernica kształtuje geometrię przedmiotu obrabianego w przejściu po ciągu konturów, to znaczy, że można wykonywać również powierzchnie stożkowe oraz promienie. Dzięki wysokiej prędkości skrawania istotnie zredukowana jest wielkość sił biernych oddziaływujących na przedmiot obrabiany. Równocześnie przy małych przekrojach można uzyskać nadzwyczaj wysokie wydajności skrawania. Dwa chłodzone wodą silnikowe wrzeciona szlifierskie umożliwiają obróbkę zgrubną z jakością powierzchni w jednym zamocowaniu przedmiotu obrabianego. Oba wrzeciona wyposażone są w automatyczny system wyważania, a za pomocą dwóch odrębnych falowników można nastawić różne prędkości obrotowe wrzecion odpowiednie do prowadzonej obróbki. Można obrabiać zarówno części zamocowane jednostronnie w uchwycie jak również części smukłe w kłach. W tym celu wrzeciono wrzeciennika przedmiotowego wyposażone jest w gniazdo ISO 50 zapewniające wysoką elastyczność i krótkie czasy przezbrojenia. Obróbka zgrubna i wykańczająca w przejściu wg ciągu konturów nadzwyczajna elastyczność i wydajność skrawania w jednym zamocowaniu ULMER WERKZEUGSCHLEIFTECHNIK GMBH

Ściernica kształtuje geometrię przedmiotu obrabianego w przejściu po ciągu konturów, to znaczy, że można wykonywać również powierzchnie stożkowe oraz promienie.

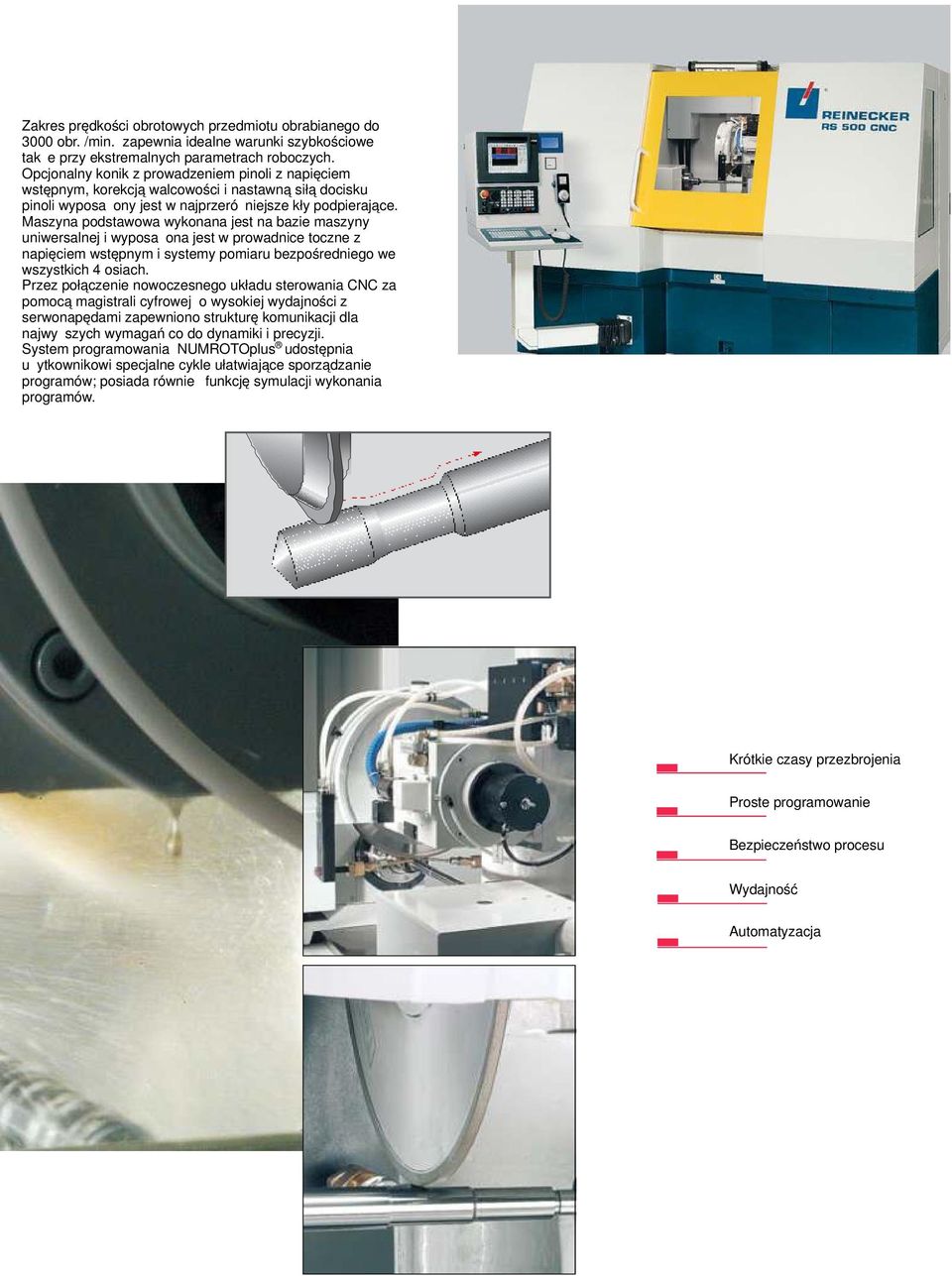

3 Zakres prędkości obrotowych przedmiotu obrabianego do 3000 obr. /min. zapewnia idealne warunki szybkościowe także przy ekstremalnych parametrach roboczych. Opcjonalny konik z prowadzeniem pinoli z napięciem wstępnym, korekcją walcowości i nastawną siłą docisku pinoli wyposażony jest w najprzeróżniejsze kły podpierające. Maszyna podstawowa wykonana jest na bazie maszyny uniwersalnej i wyposażona jest w prowadnice toczne z napięciem wstępnym i systemy pomiaru bezpośredniego we wszystkich 4 osiach. Przez połączenie nowoczesnego układu sterowania CNC za pomocą magistrali cyfrowej o wysokiej wydajności z serwonapędami zapewniono strukturę komunikacji dla najwyższych wymagań co do dynamiki i precyzji. System programowania NUMROTOplus udostępnia użytkownikowi specjalne cykle ułatwiające sporządzanie programów; posiada również funkcję symulacji wykonania programów. Krótkie czasy przezbrojenia Proste programowanie Bezpieczeństwo procesu Wydajność Automatyzacja

Maszyna podstawowa wykonana jest na bazie maszyny uniwersalnej i wyposażona jest w prowadnice toczne z napięciem wstępnym i systemy pomiaru bezpośredniego we wszystkich 4 osiach.

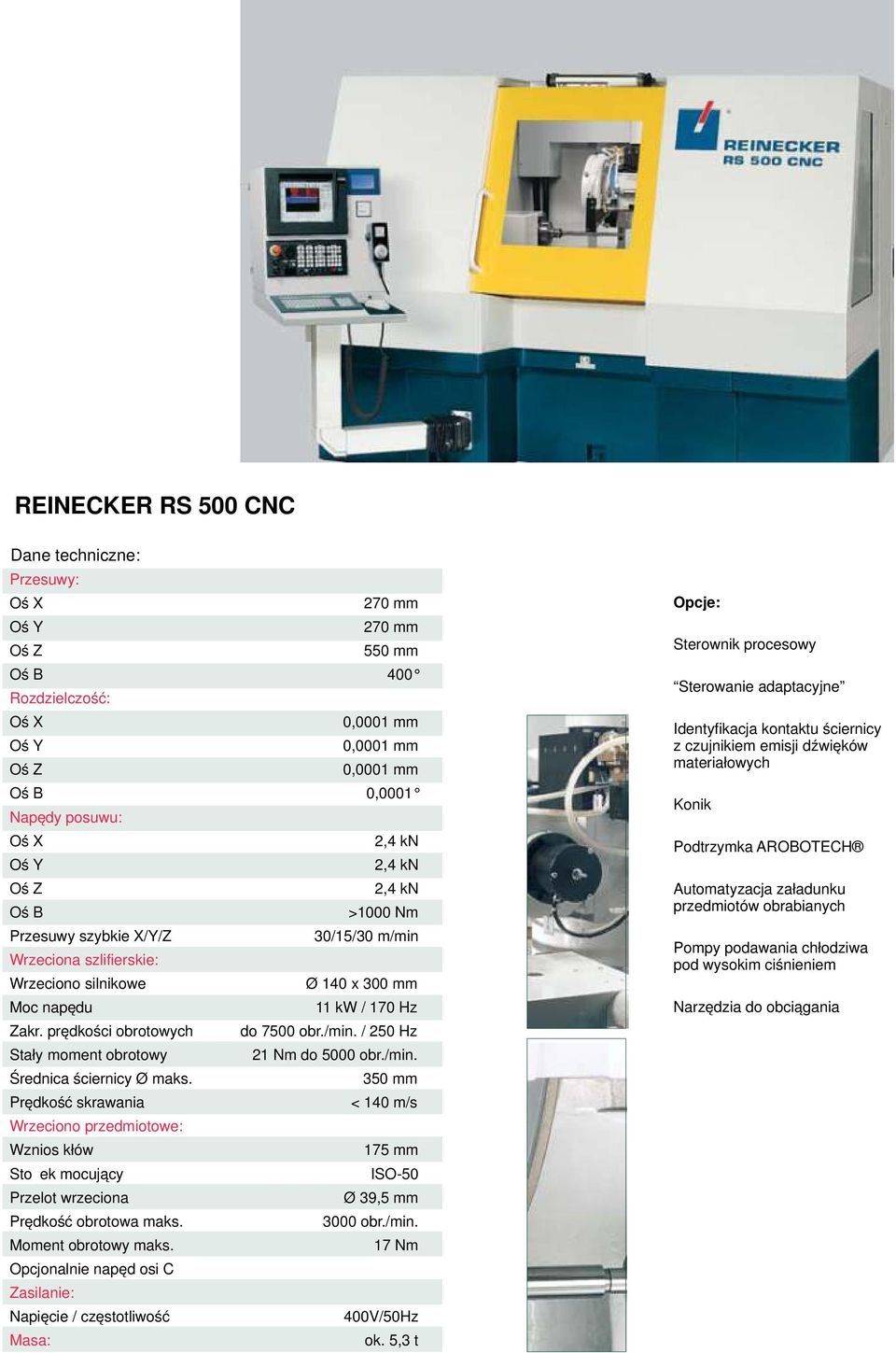

4 REINECKER RS 500 CNC Dane techniczne: Przesuwy: 270 mm 270 mm 550 mm Oś B 400 Rozdzielczość: Oś B 0,0001 Napędy posuwu: Oś B >1000 Nm Przesuwy szybkie X/Y/Z 30/15/30 m/min Wrzeciona szlifierskie: Wrzeciono silnikowe Ø 140 x 300 mm Moc napędu 11 kw / 170 Hz Zakr. prędkości obrotowych do 7500 obr./min. / 250 Hz Stały moment obrotowy 21 Nm do 5000 obr./min. Średnica ściernicy Ø maks. 350 mm Prędkość skrawania < 140 m/s Wrzeciono przedmiotowe: Wznios kłów 175 mm Stożek mocujący ISO-50 Przelot wrzeciona Ø 39,5 mm Prędkość obrotowa maks obr./min. Moment obrotowy maks. 17 Nm Opcjonalnie napęd osi C Zasilanie: Napięcie / częstotliwość 400V/50Hz Masa: ok. 5,3 t Opcje: Sterownik procesowy Sterowanie adaptacyjne Identyfikacja kontaktu ściernicy z czujnikiem emisji dźwięków materiałowych Konik Podtrzymka AROBOTECH Automatyzacja załadunku przedmiotów obrabianych Pompy podawania chłodziwa pod wysokim ciśnieniem Narzędzia do obciągania

350 mm Prędkość skrawania < 140 m/s Wrzeciono przedmiotowe: Wznios kłów 175 mm Stożek mocujący ISO-50 Przelot wrzeciona Ø 39,5 mm Prędkość obrotowa maks. 3000 obr./min. Moment obrotowy maks.

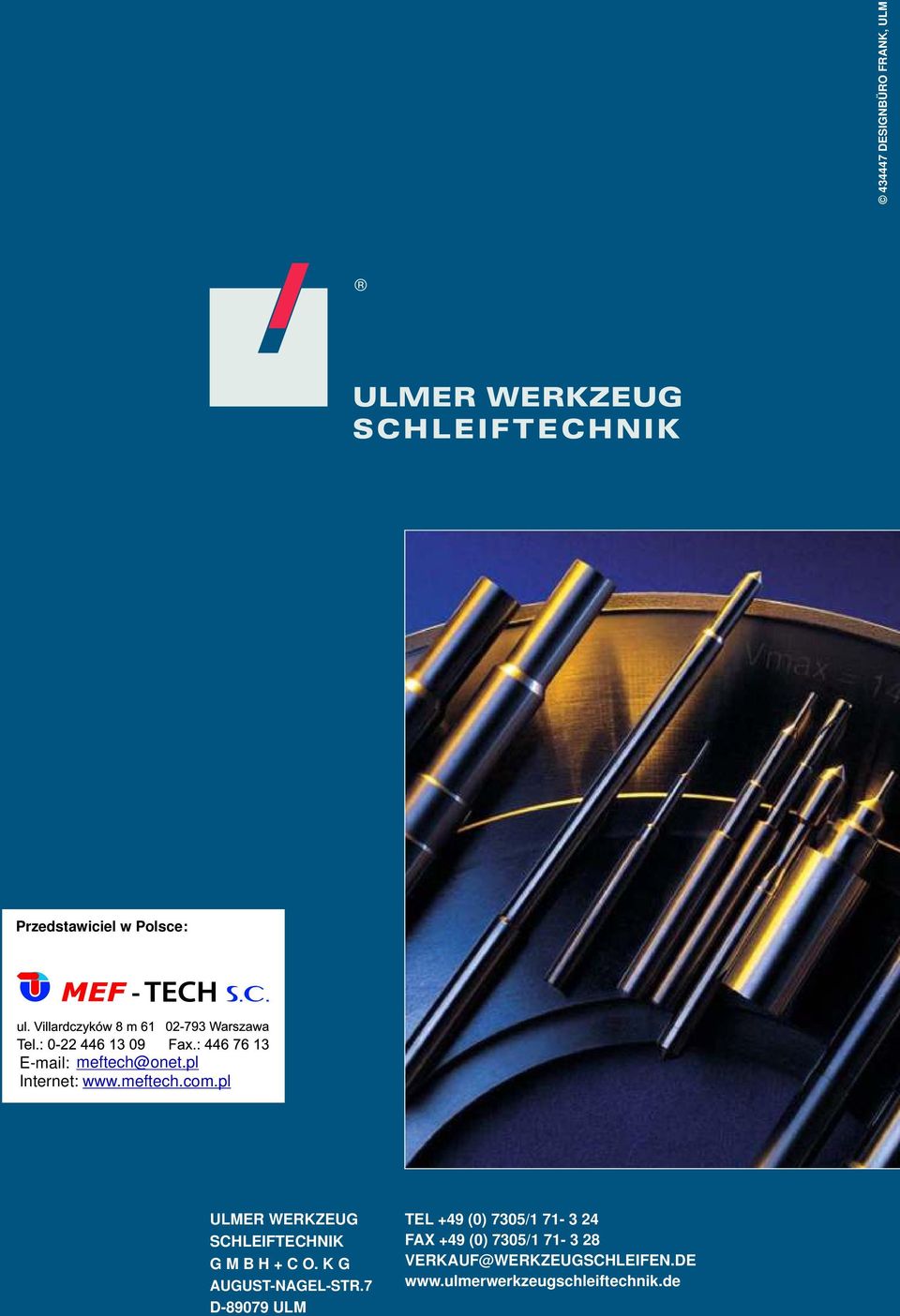

5 DESIGNBÜRO FRANK, ULM Przedstawiciel w Polsce: meftech@onet.pl Internet: ULMER WERKZEUG SCHLEIFTECHNIK G M B H + C O. K G AUGUST-NAGEL-STR.7 D ULM TEL +49 (0) 7305/ FAX +49 (0) 7305/ VERKAUF@WERKZEUGSCHLEIFEN.DE
